모닝 창문 스위치 교체 미러 각도 조절 버튼

2014년식 모닝 운전석  창문 스위치, 사이드 미러 각도 조절 버튼 탈거 및 결합  방법, 도어트림 떼는  요령

모닝 운전석 도어트림 분리 탈거  방법

본문에 차량은 2014년식 모닝 올뉴모닝 TA입니다.

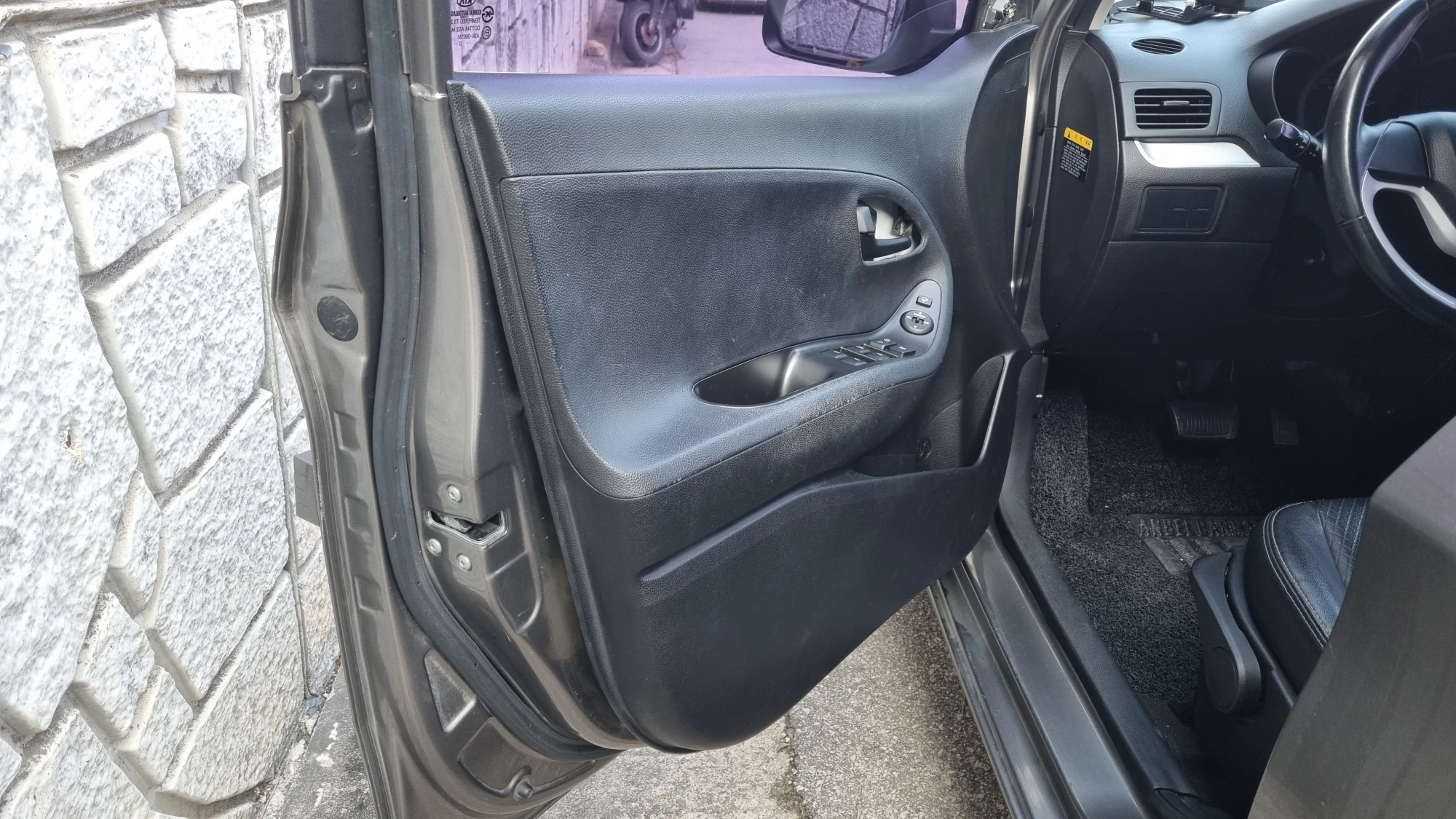

운전석 팔걸이에 달려있는 창문 스위치와 사이드미러 거울 각도를 조절하는 스위치는  도어트림을 탈거해야 분리 및 교체 장착할 수 있습니다.

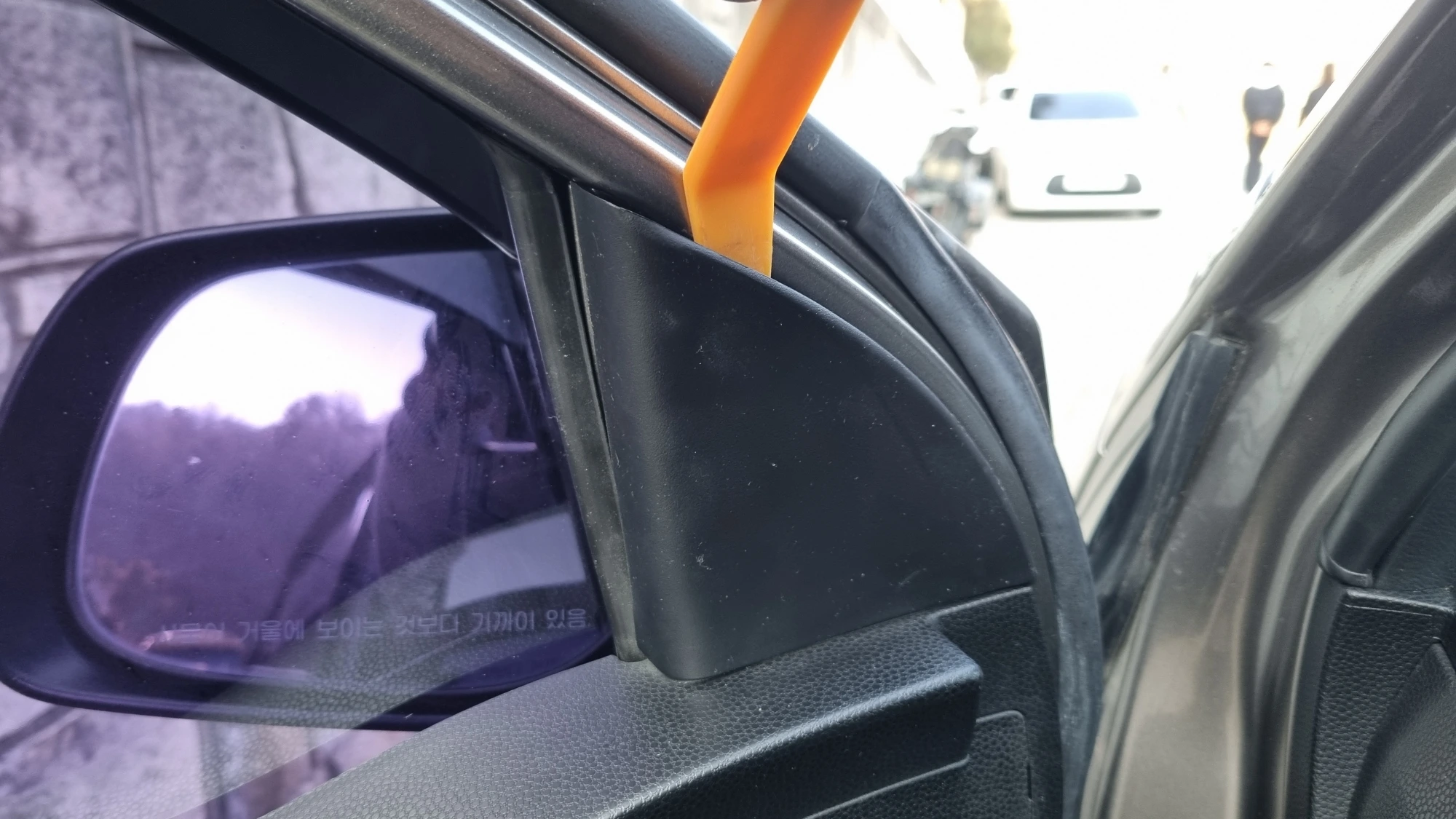

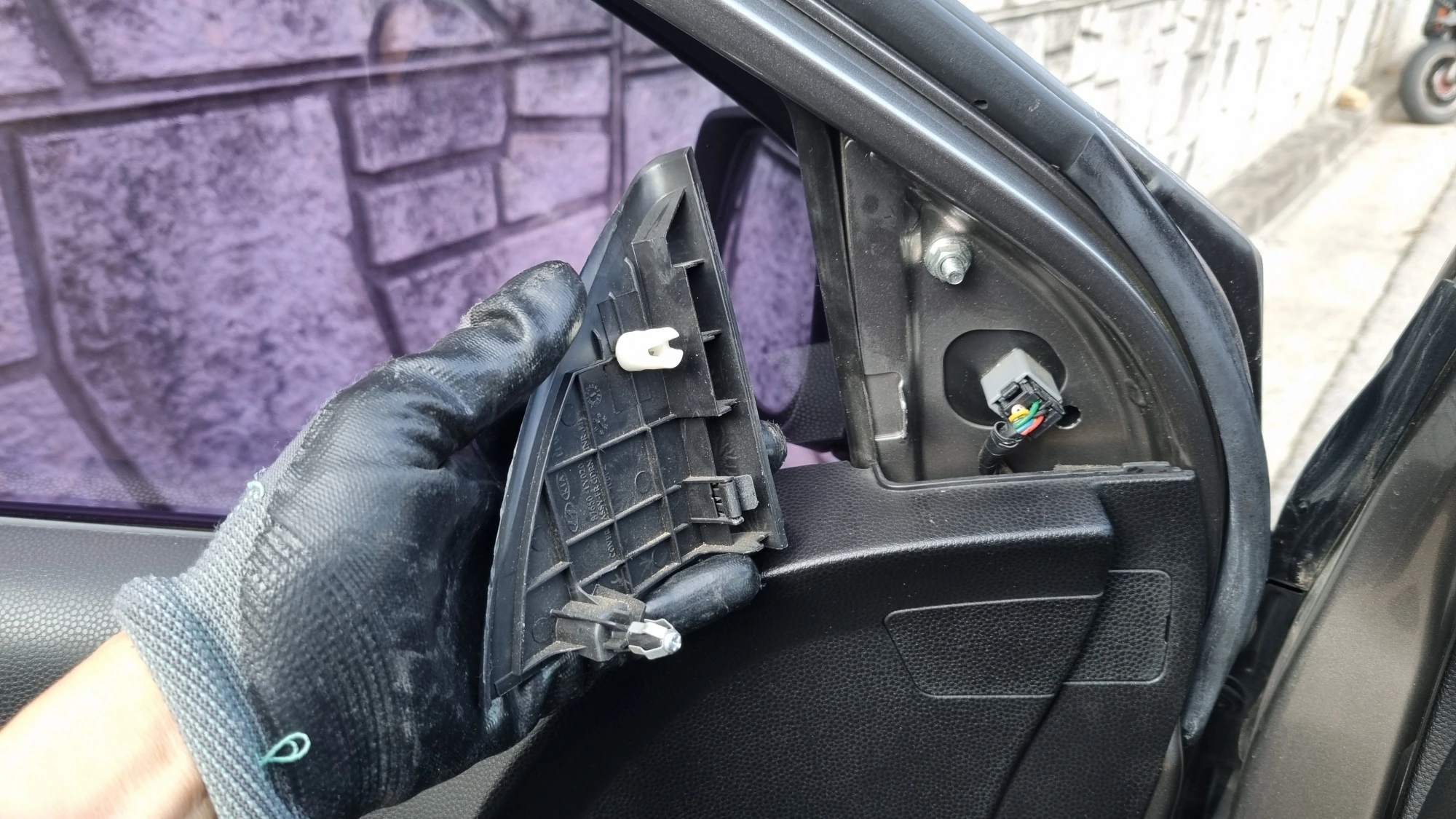

도어트림을 떼면 먼저 위에 사진처럼 사이드 미러 고정 볼트를 가리고 있는 커버를 떼어내야 합니다.

참고로 운전석과 조수석 보조석은 대칭 형태로 되어 있고 도어트림의 모양이나 구조 역시 대칭 형태로 되어 있는데요 도어트림을 떼거나 팔걸이에 스위치를 교체하는 방법은 동일합니다.

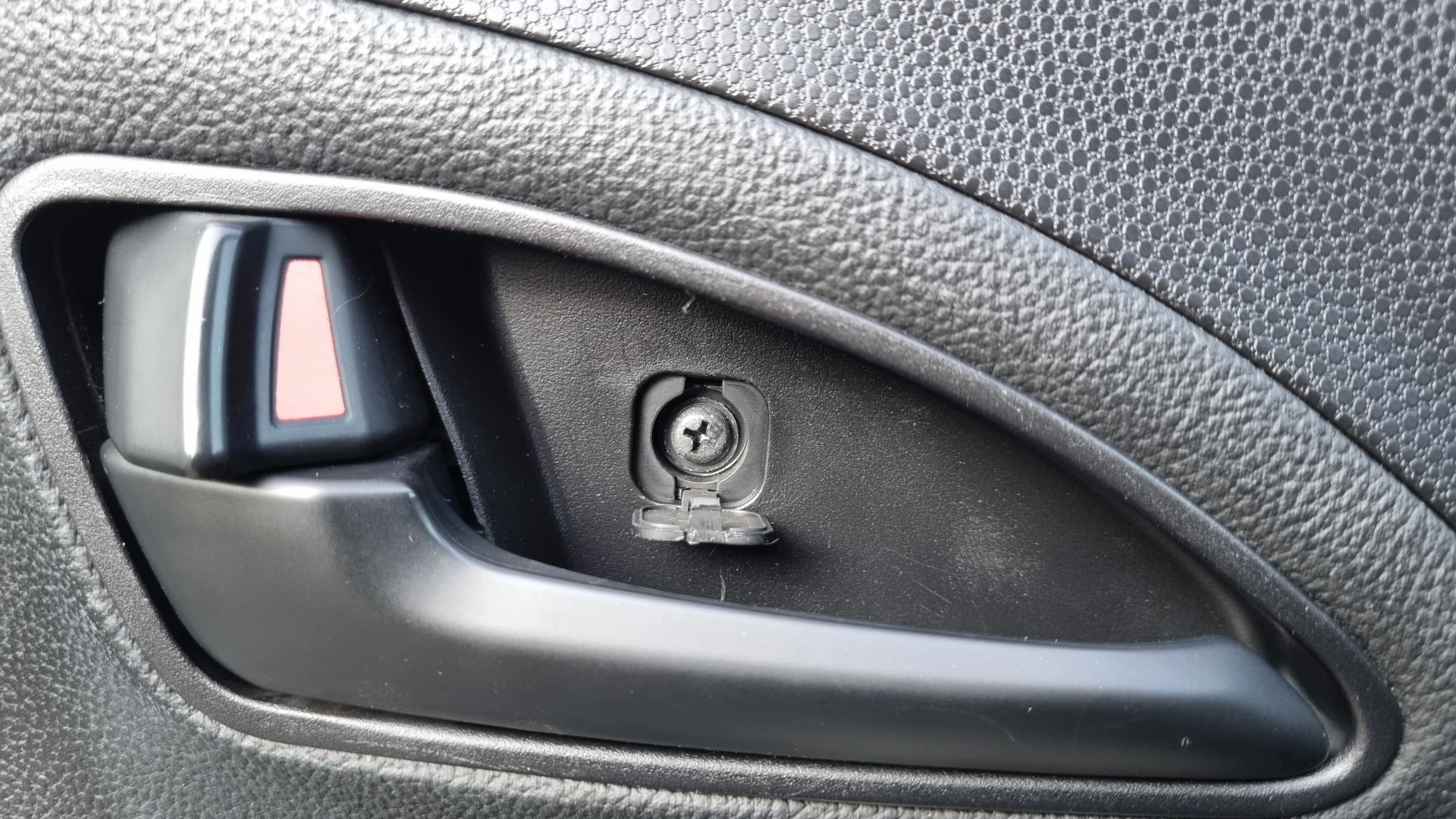

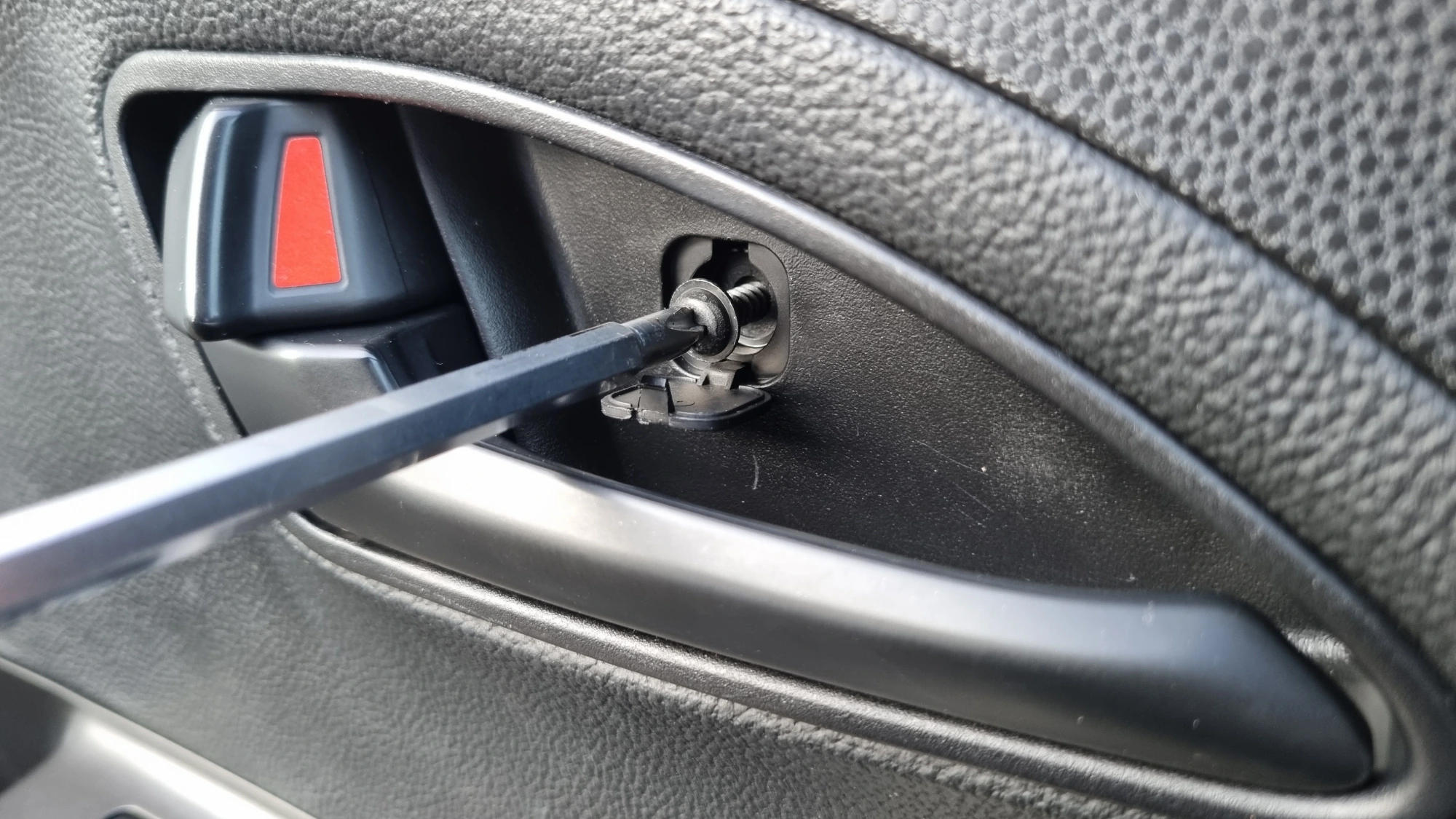

왼쪽 사진처럼 운전석 손잡이 레버 안쪽에 볼트 커버를 열고 안쪽에 볼트를 완전히 풀어줍니다.

볼트 커버는 얇은 드라이버나 핀 등 작은 공구를 사용해 열어야 하는데 흠집이 생기지 않도록 주의합니다.

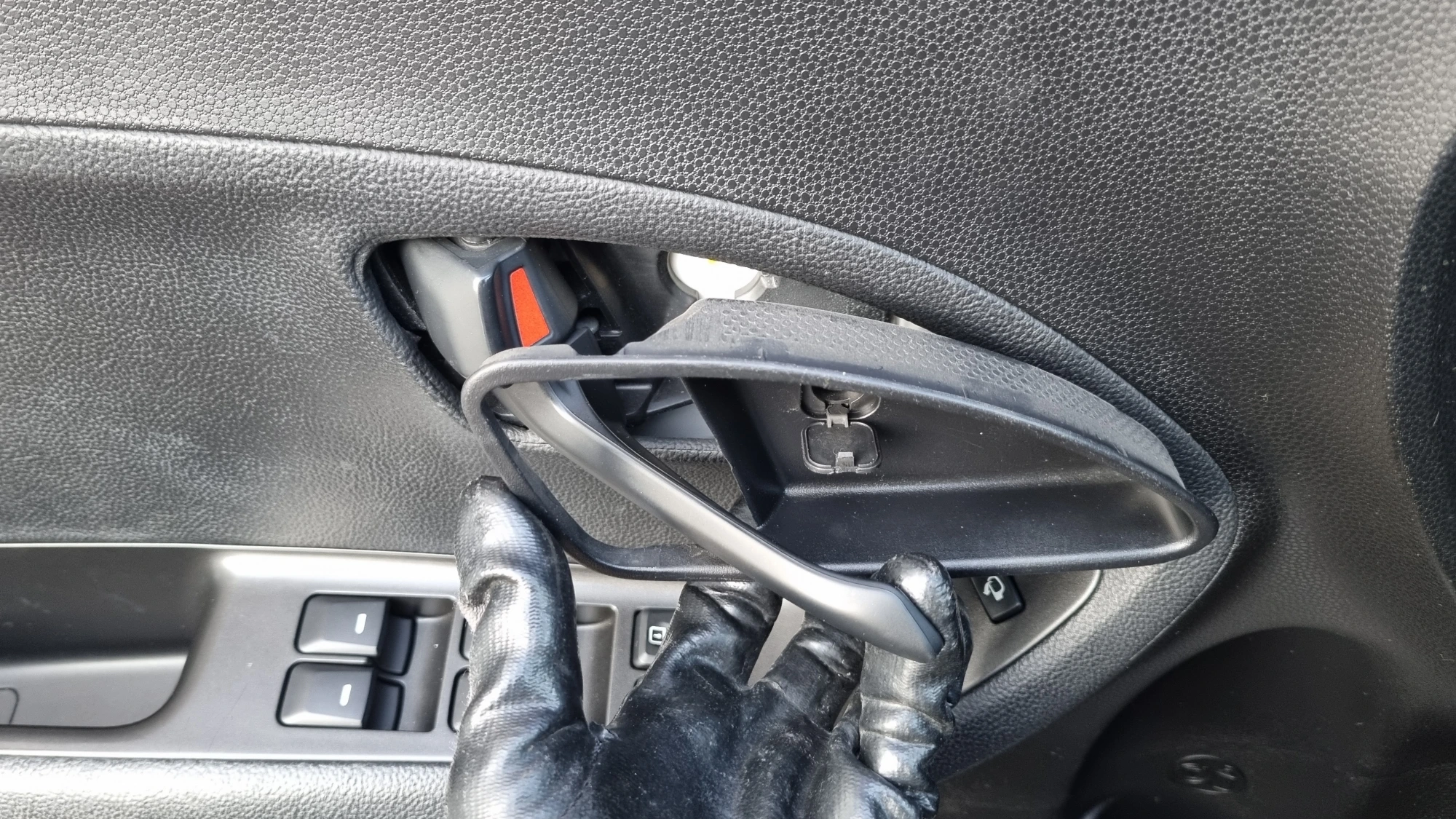

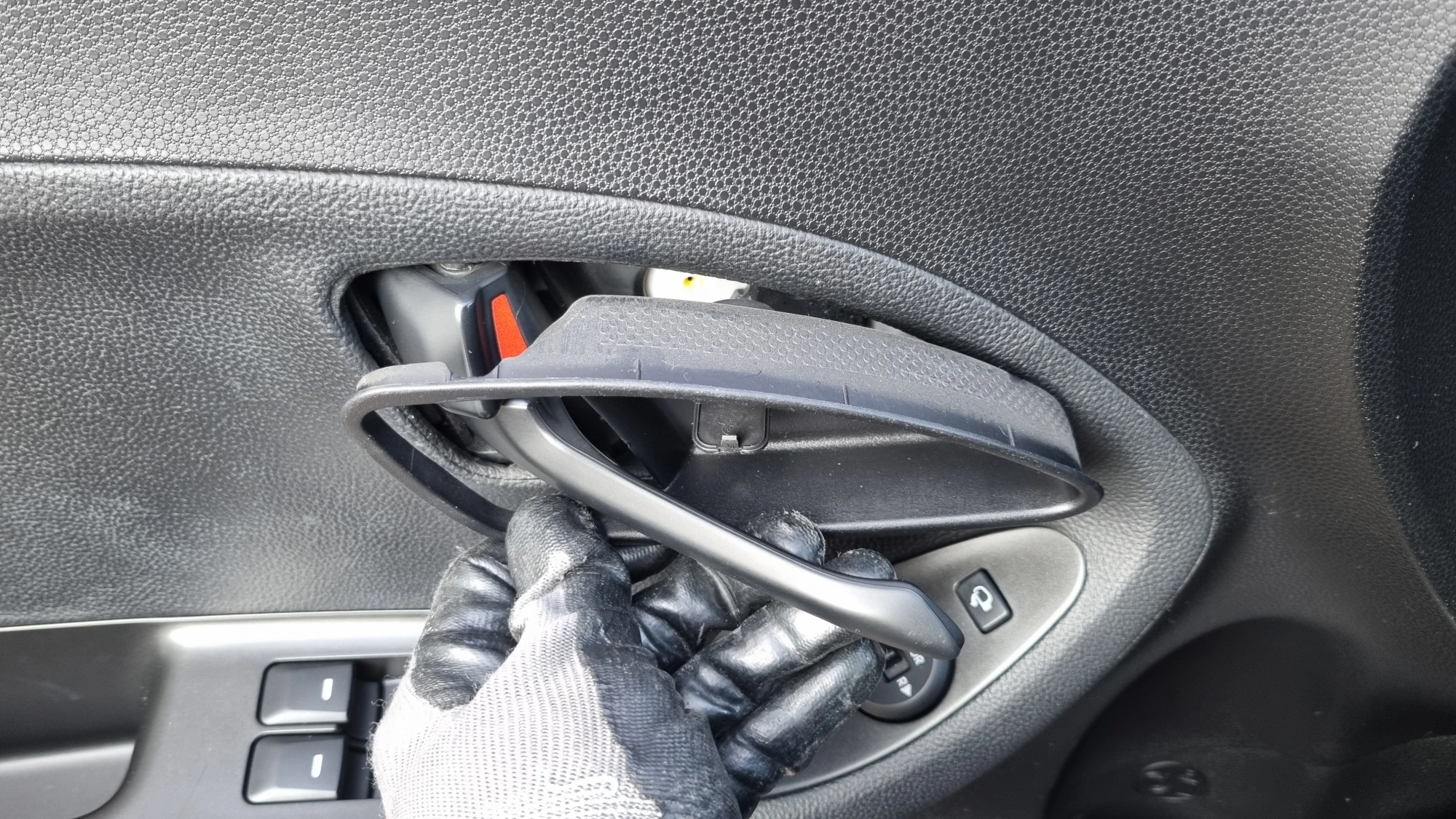

고정 볼트를 푼 다음 오른쪽 사진처럼 손잡이 레버를 당긴 상태에서 커버를 빼냅니다.

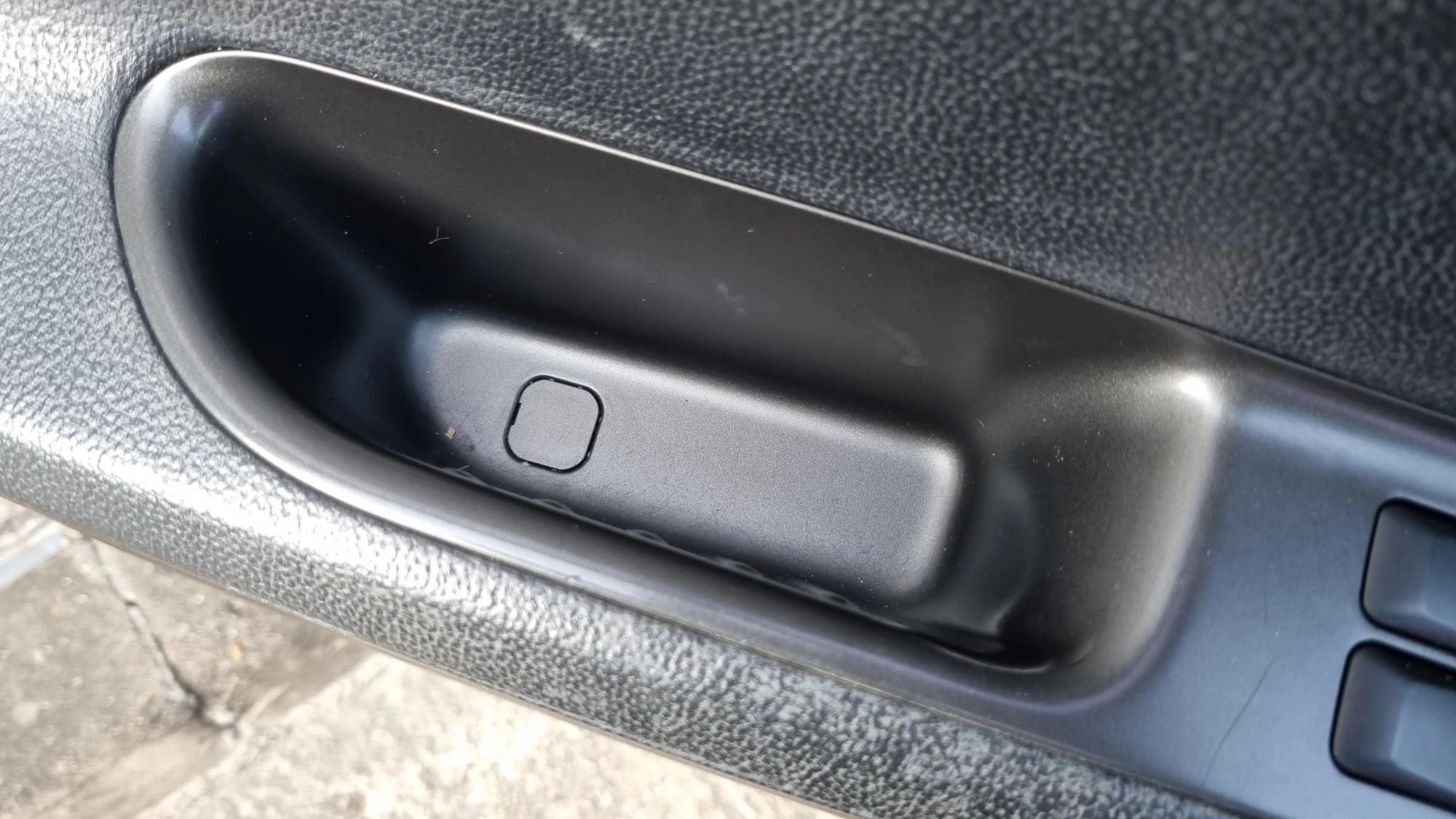

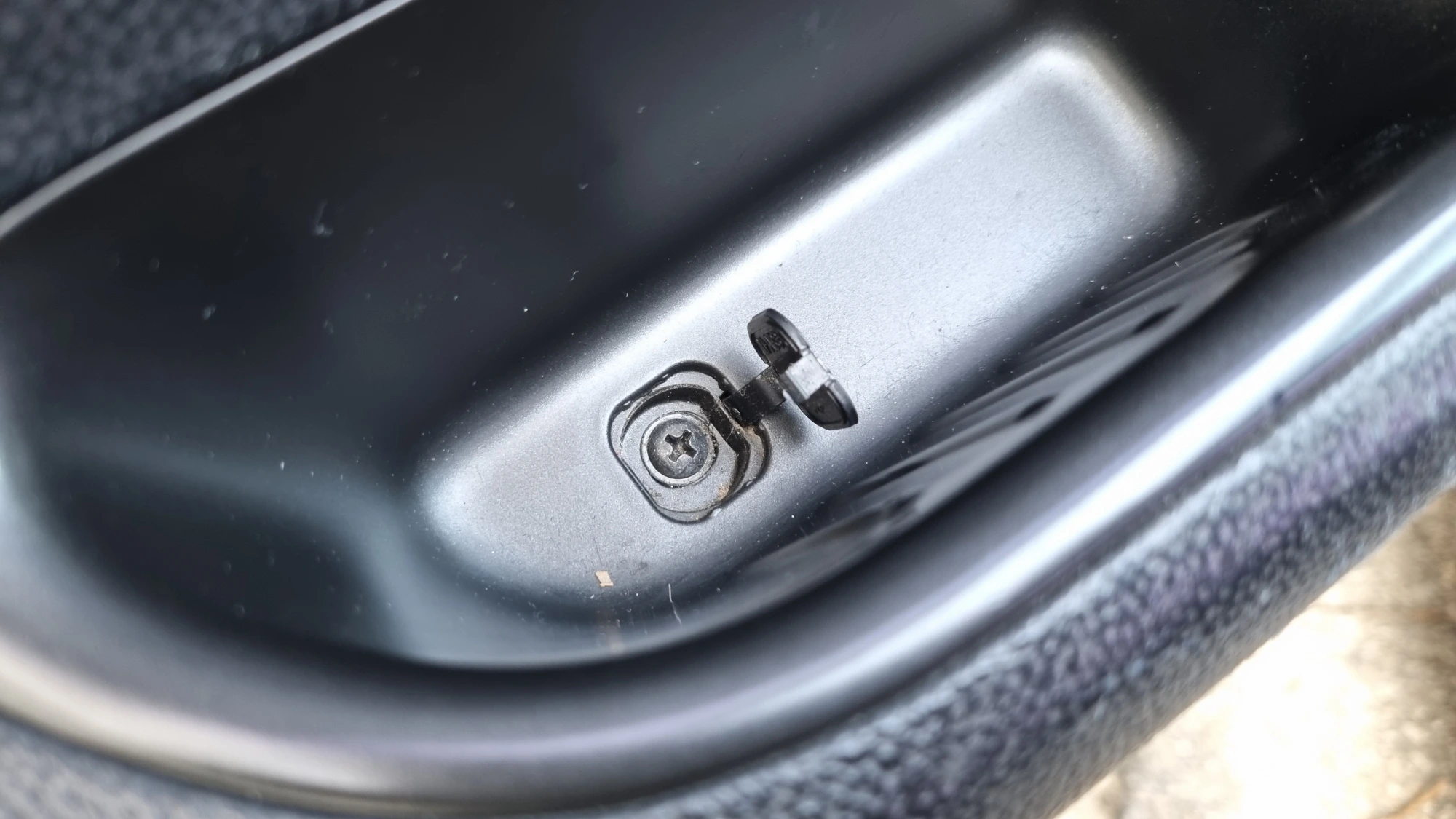

팔걸이 손잡이 아래 바닥에도 위에 사진처럼 고정 볼트 커버가 있으며 오른쪽 사진처럼 볼트 커버를 열고 볼트를 완전히 풀어줍니다.

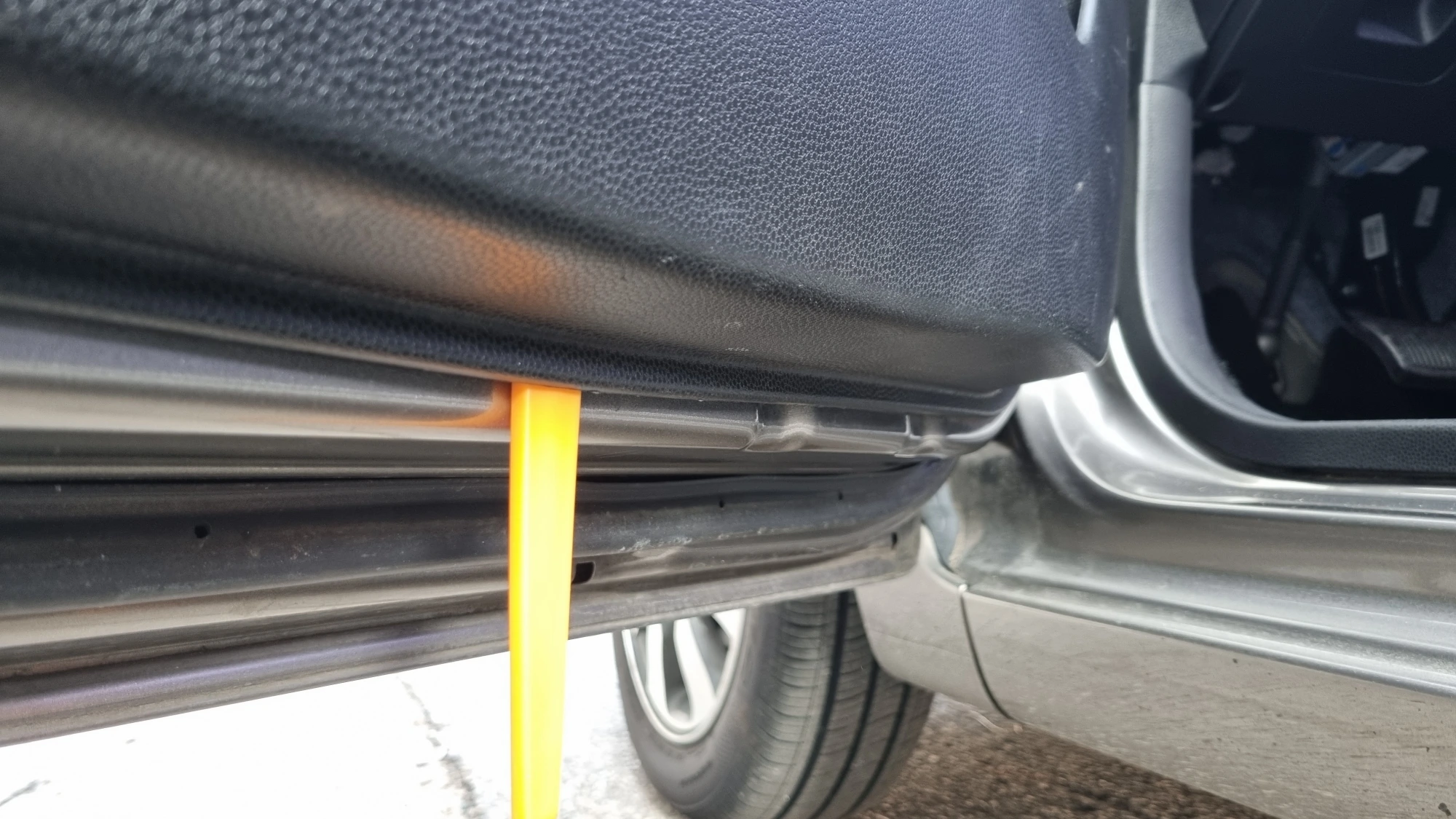

왼쪽 사진처럼 도어트림 아래쪽 틈에 얇은 플라스틱 리무버 또는 헤라, 일자드라이버 등을 끼워 틈을 만들어 줍니다.

틈 사이에 손가락을 넣어 도어 트립을 몸 쪽으로 잡아당기듯 뜯어냅니다.

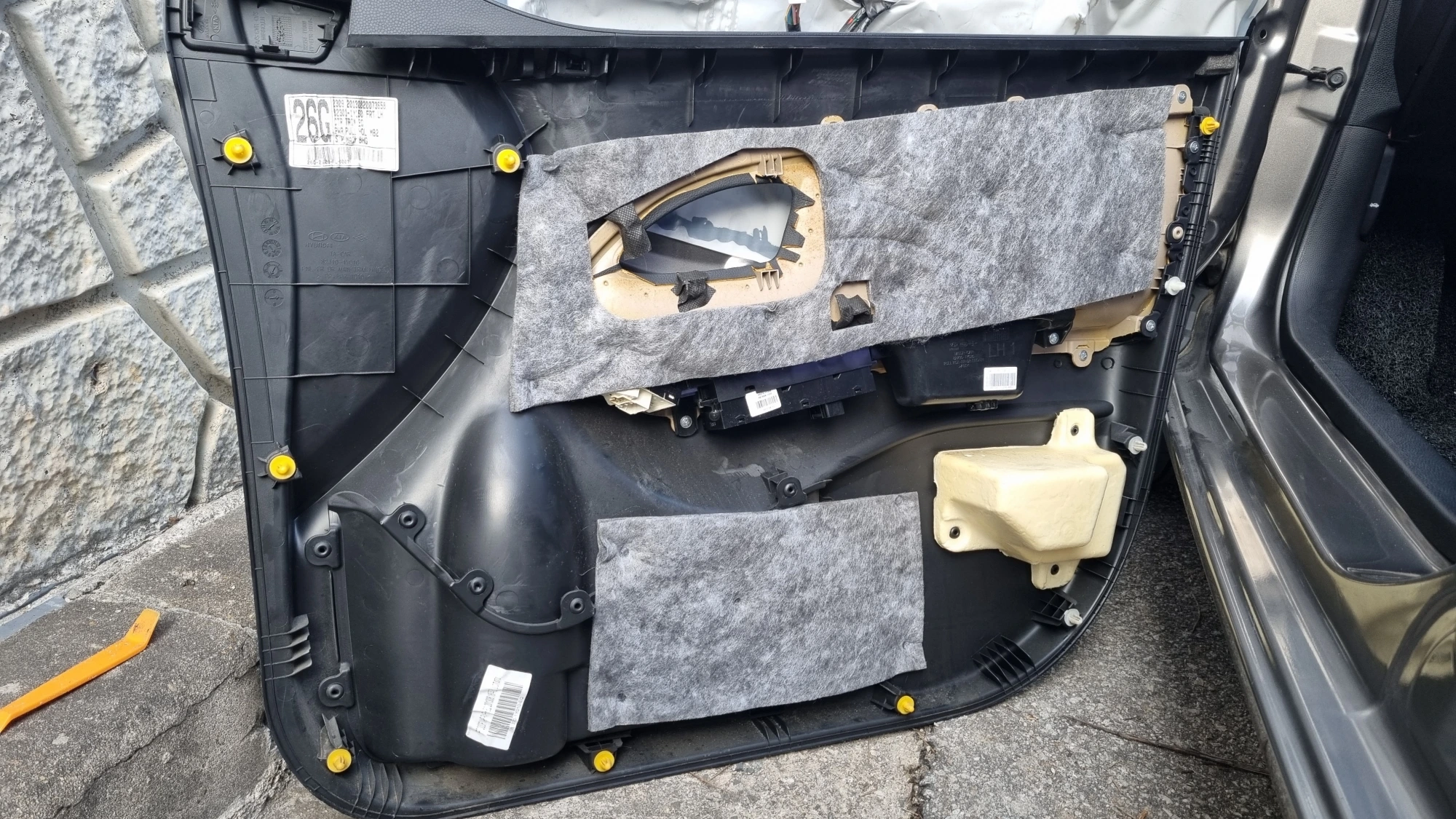

위에 사진은 도어트림을 탈거한 모습으로 도어트리 아래쪽과 양쪽 옆에는 노란색, 흰색 고정 부품이 끼워져 있는데요 도어트림을 뜯어낼 때 해당 부품 근처를 잡고 당기는 것이 조금 수월합니다.

또한 도어트림을 뜯어낼 때 지긋이 당기기보다는 강한 힘으로 짧게 툭 치듯 당기는 것이 조금 더 잘 빠졌습니다.

차량 상태에 따라서 차이가 있을 수 있겠지만 저는 '이렇게 떼는 게 맞나?' 하는 의구심이 들 정도로 잘 빠지지 않는데요 한쪽이 빠지니까 나머지는 비교적 쉽게 빠졌습니다.

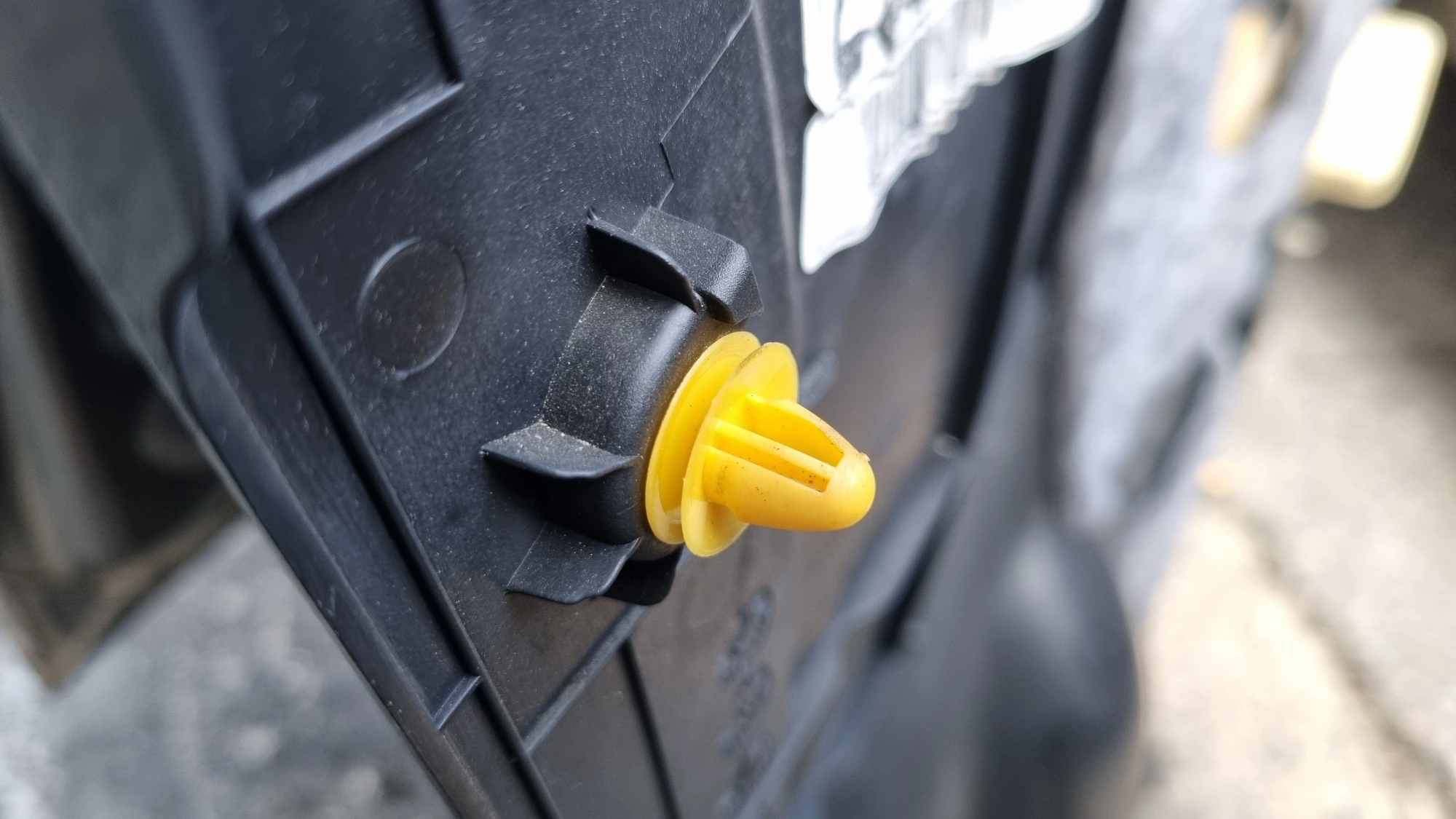

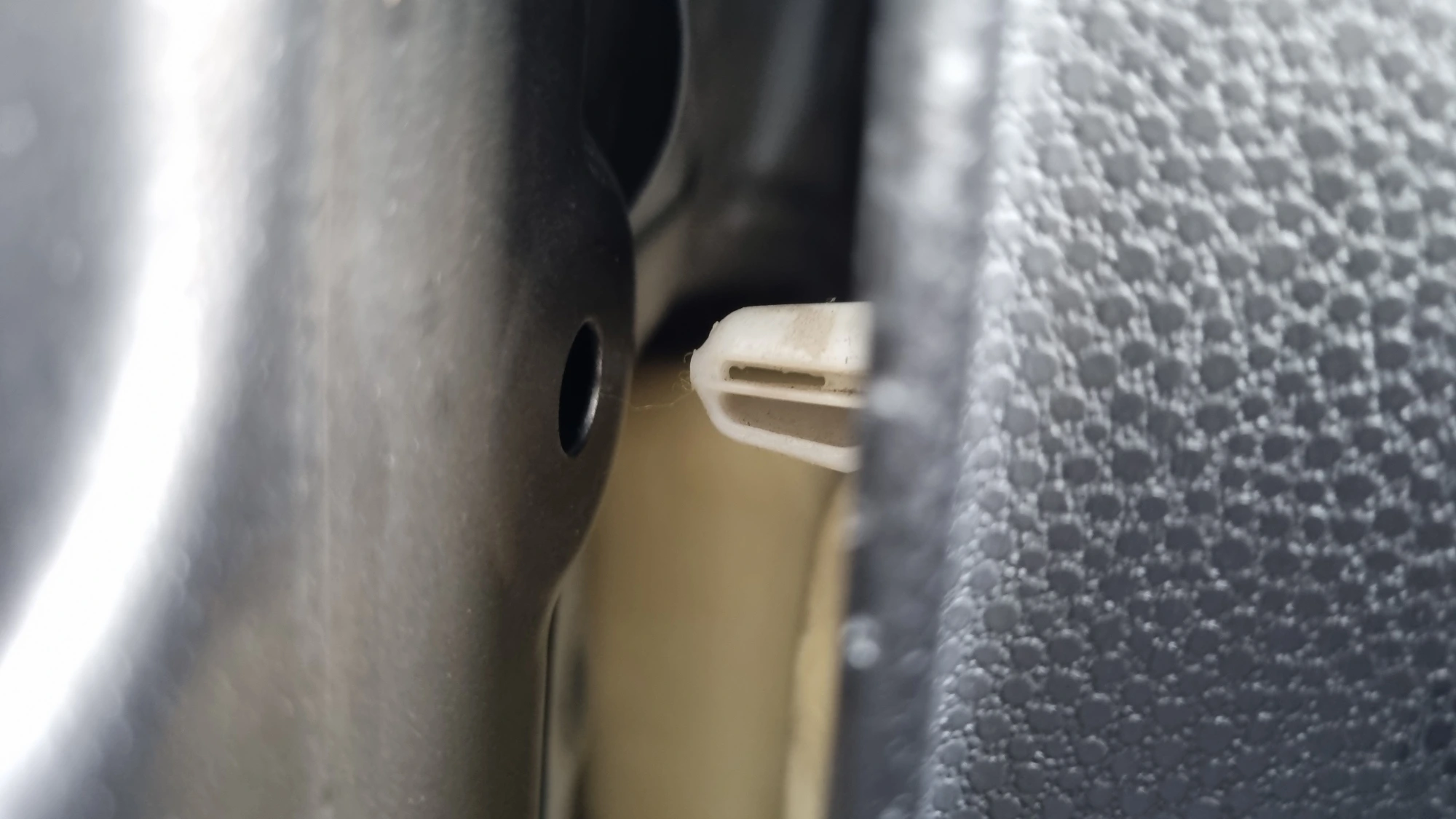

위에 사진은 도어트림을  도어에 고정하는 부품으로 잘  파손되지 않지만 차량 상태 및 작업 방식에 따라서 파손될 수도 있는데요 몇 가지만 주의하면 부품 파손 가능성을 최소화시킬 수 있습니다.

먼저 도어트림을 뜯어 낼 때 해당 고정 부품에 최대한 가까이 잡고 뜯어냅니다.

그리고 아래쪽 부분을 뜯어낸 후 위쪽을 뜯어 낼 때 도어트림을 위쪽으로 들어 올리듯 뜯어내면 대각선 방향으로 힘이 가해지면서 고정 부품이 파손될 가능성이 있으니 최대한 도어와 수평을 유지한 상태로 당겨서 빼냅니다.

다만 도어트림 위쪽 부분은 고정 부품 대신 유리와 도어 사이 틈에 끼워진 형태로 되어 있기 때문에 아래쪽 고정 부품을 모두 뺀 다음 도어트림을 하늘 방향으로 들어 올리면 도어에서 완전히 분리됩니다.

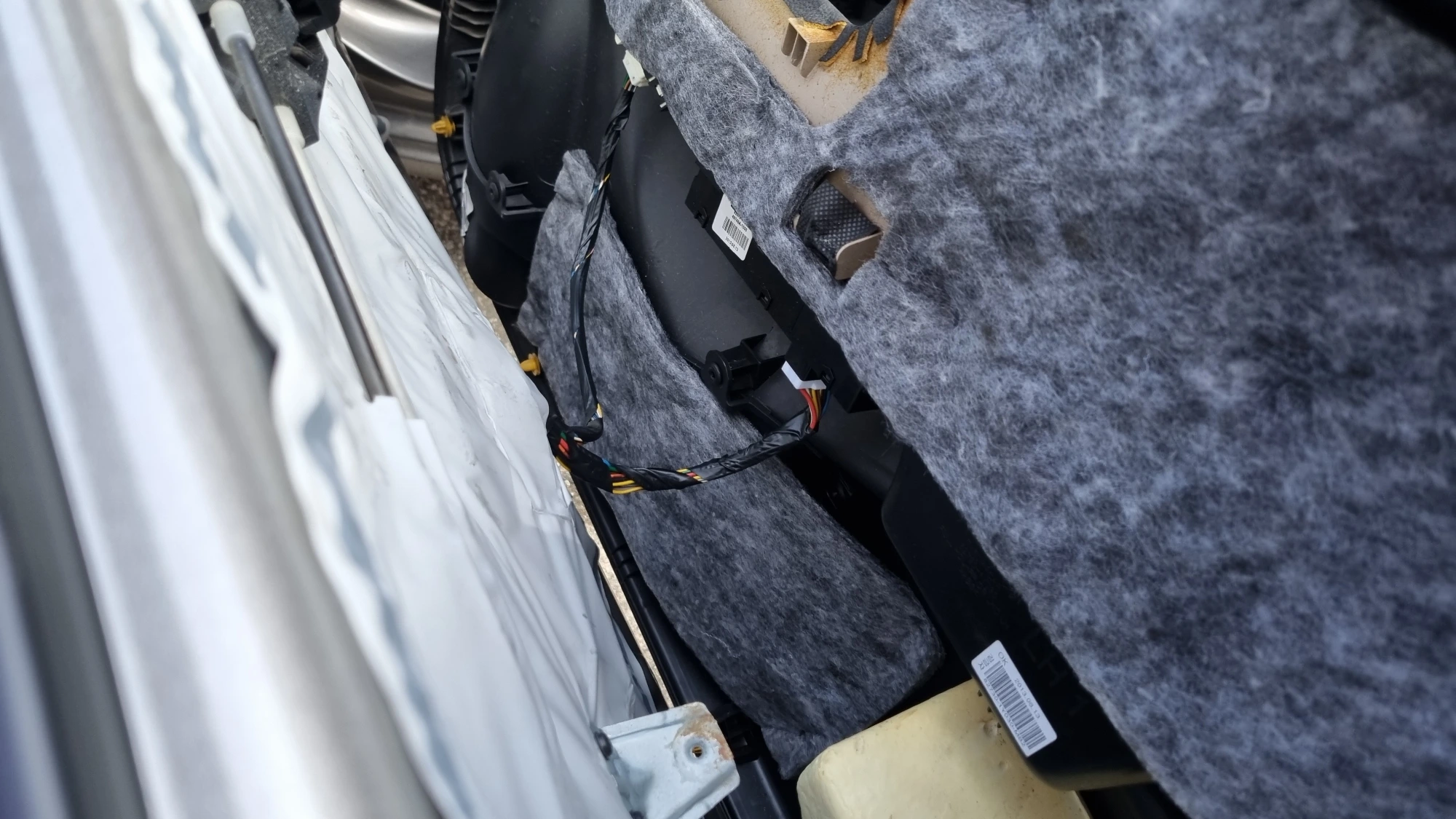

도어와 도어트림 사이에는 위에 사진처럼 전선이 연결되어 있으며 도어트림 쪽에 끼워진 잭을 분리해야 하는데요 전선의 길이가 길지 않기 때문에 전선이 당겨지지 않도록 각별히 주의해서 작업해야 합니다.

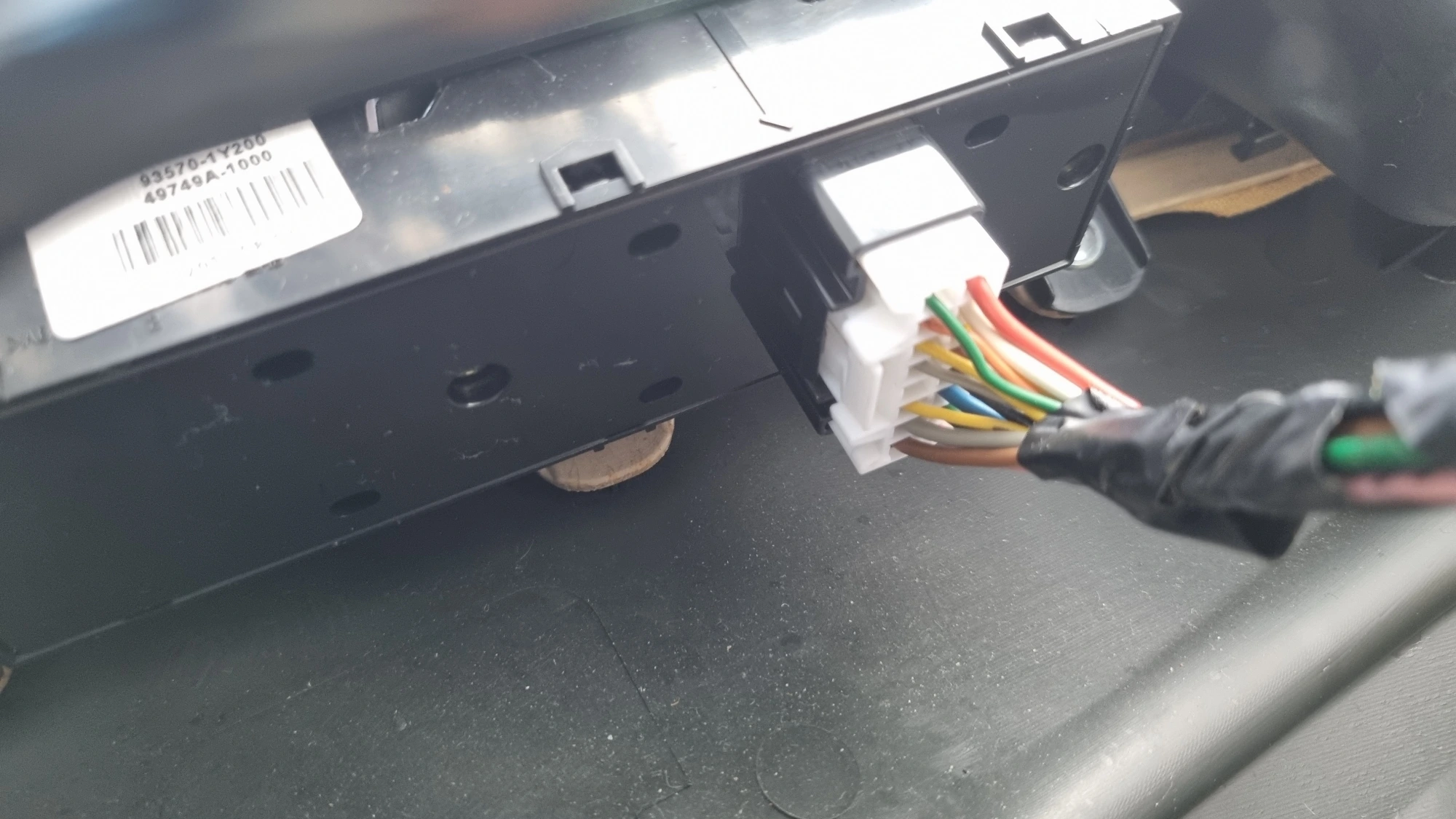

도어트림에는 위에 사진처럼 창문 스위치 본체와 사이드 미러 각도 조절 스위치 본체에 잭이 끼워져 있습니다.

잭을 분리할 때는 화살표가 가리키는 곳을 누르고 당기면 빠집니다.

이때 전선을 잡아당기면 전선이 잭에서 빠지거나 파손될 수 있으며 그런 상태가 되면 작업이 매우 번거로워지고 새 부품을 준비해야 할 수도 있기 때문에 잭 부분만 잡고 당겨서 분리합니다.

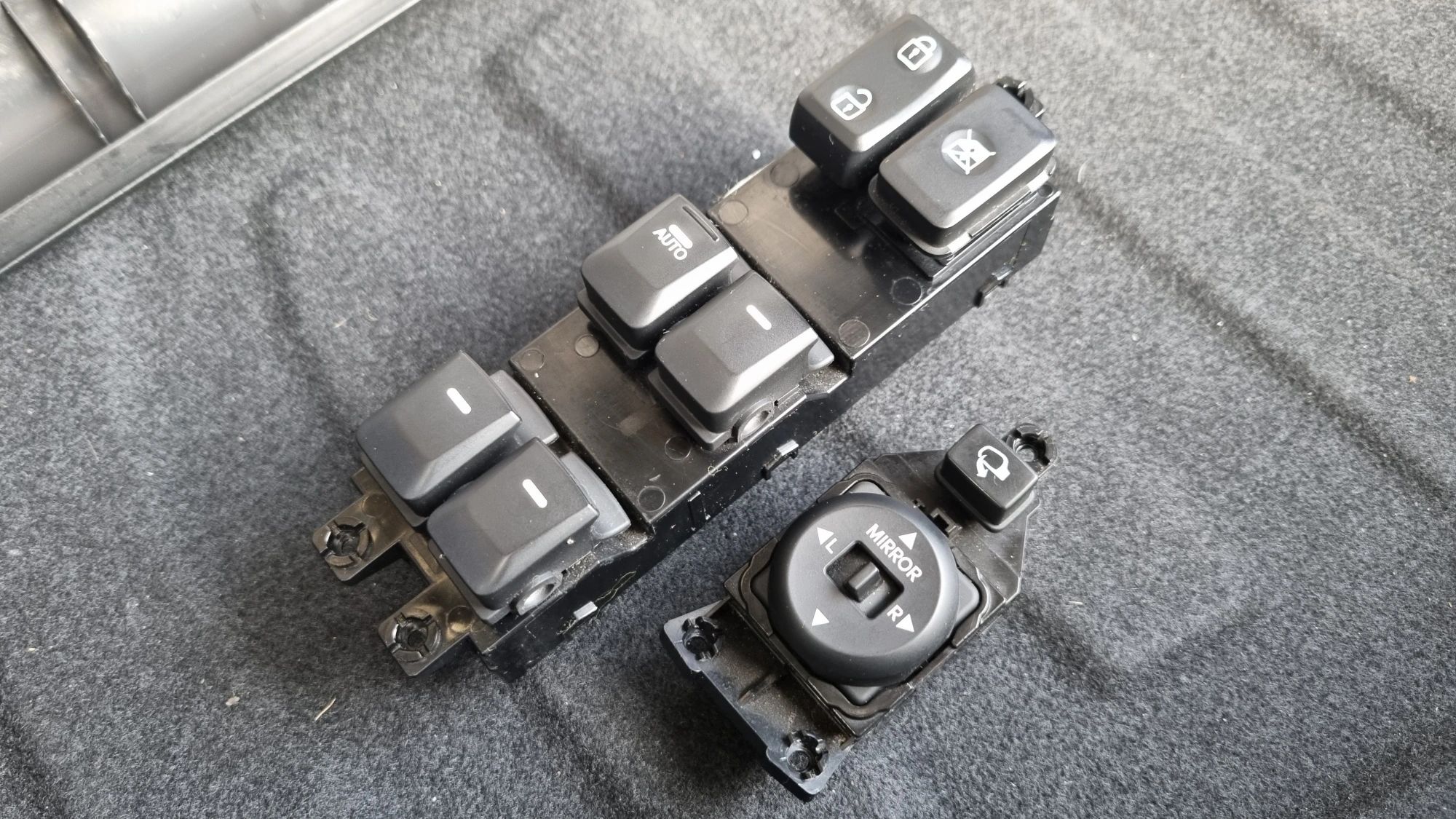

모닝 창문 스위치, 사이드미러 스위치 떼는 법, 교체 조립 방법

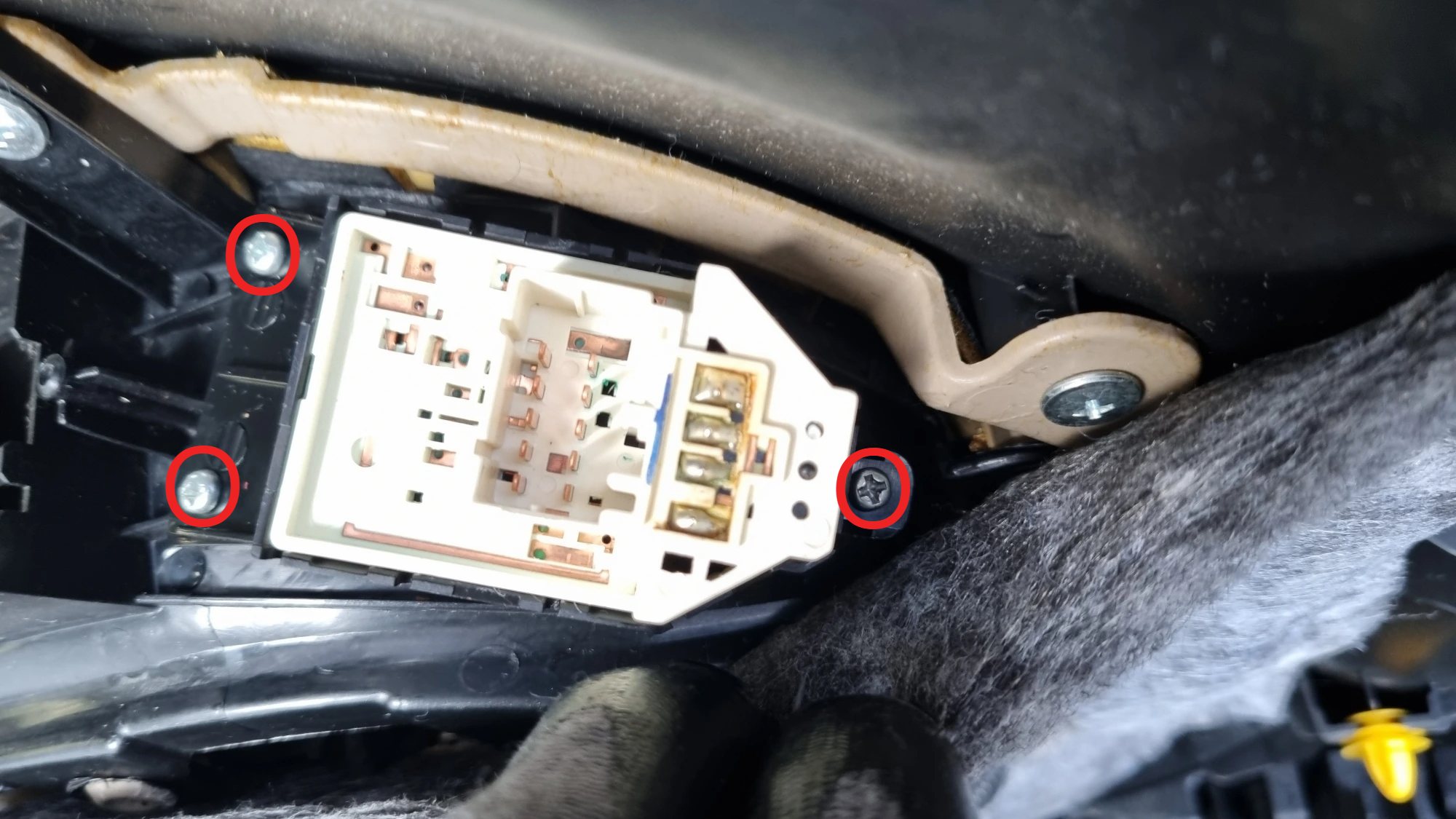

탈거한 도어트림을 거꾸로 들면 위에 사진처럼 운전석 창문 스위치 본체 고정 볼트가 보입니다.

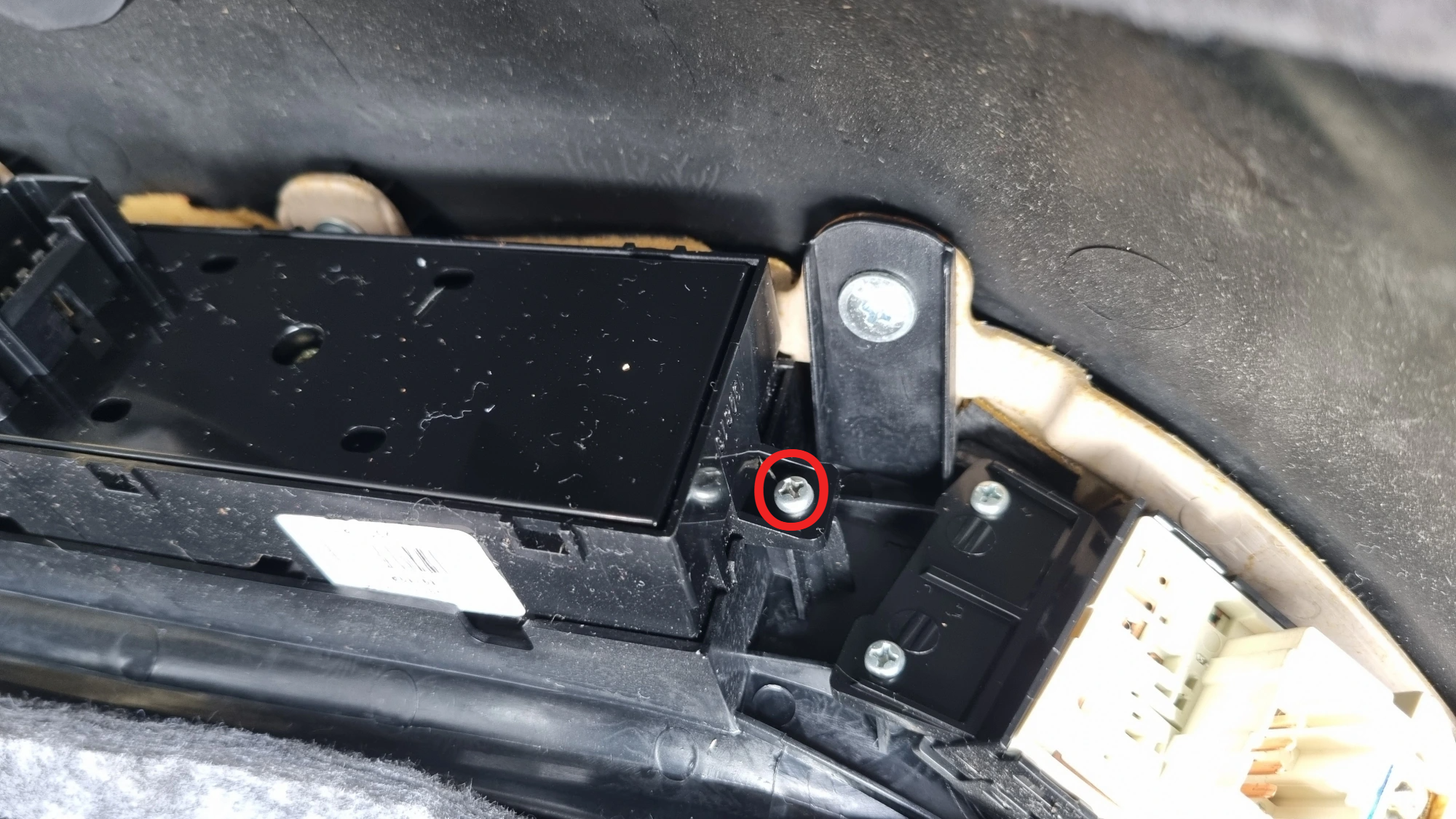

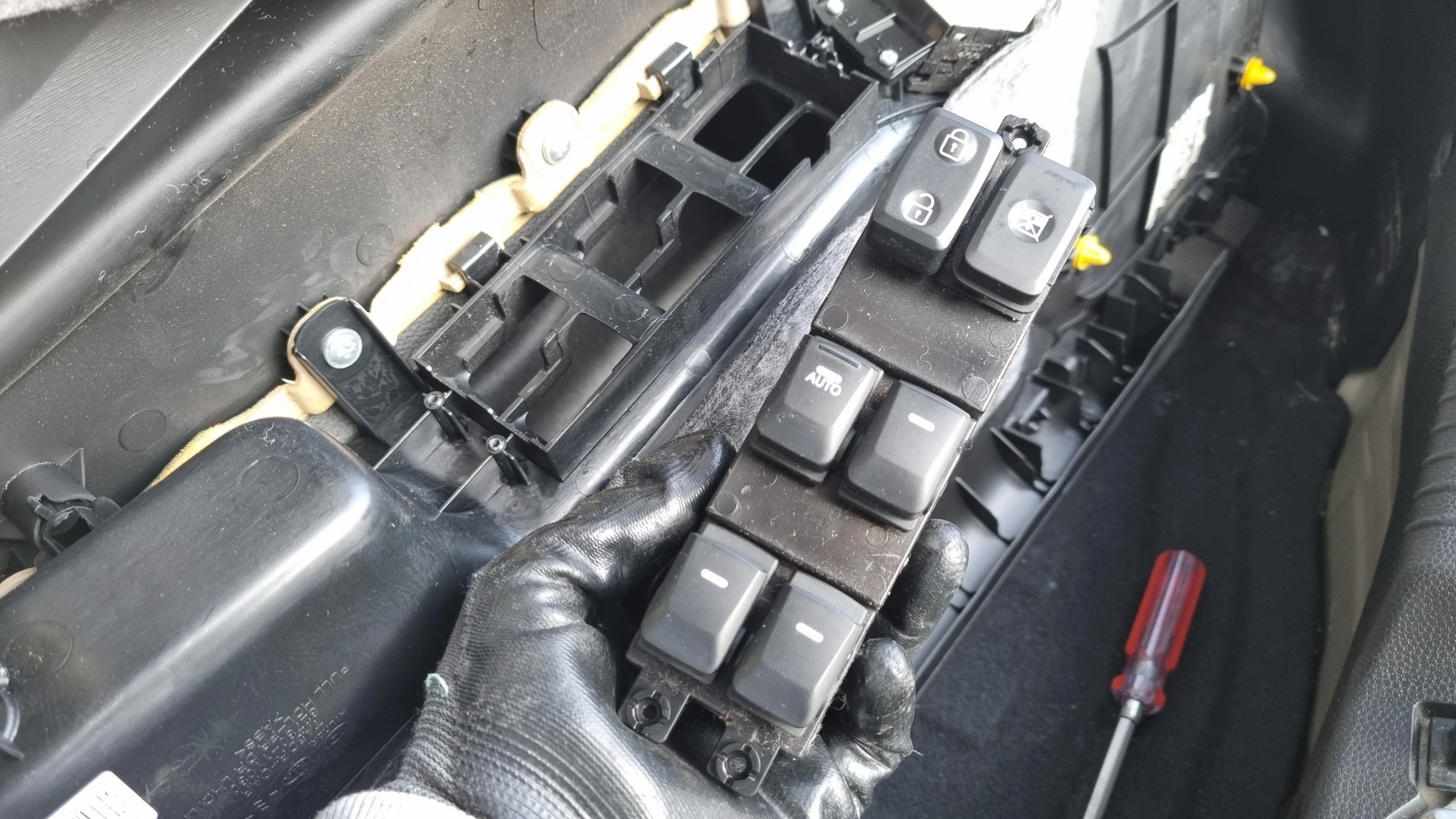

왼쪽 사진 동그라미 안에 두 개 볼트와 가운데 사진 동그라미 안에 한 개 볼트를 모두 풀면 오른쪽 사진처럼 창문 스우치 본체가 빠집니다.

참고로 가운데 사진에 볼트는 위쪽으로 공간이 부족해서 길이가 긴 드라이버나 전동 드라이버로는 풀기가 힘들었고 짧은 손 드라이버를 사용하는 것이 편했습니다.

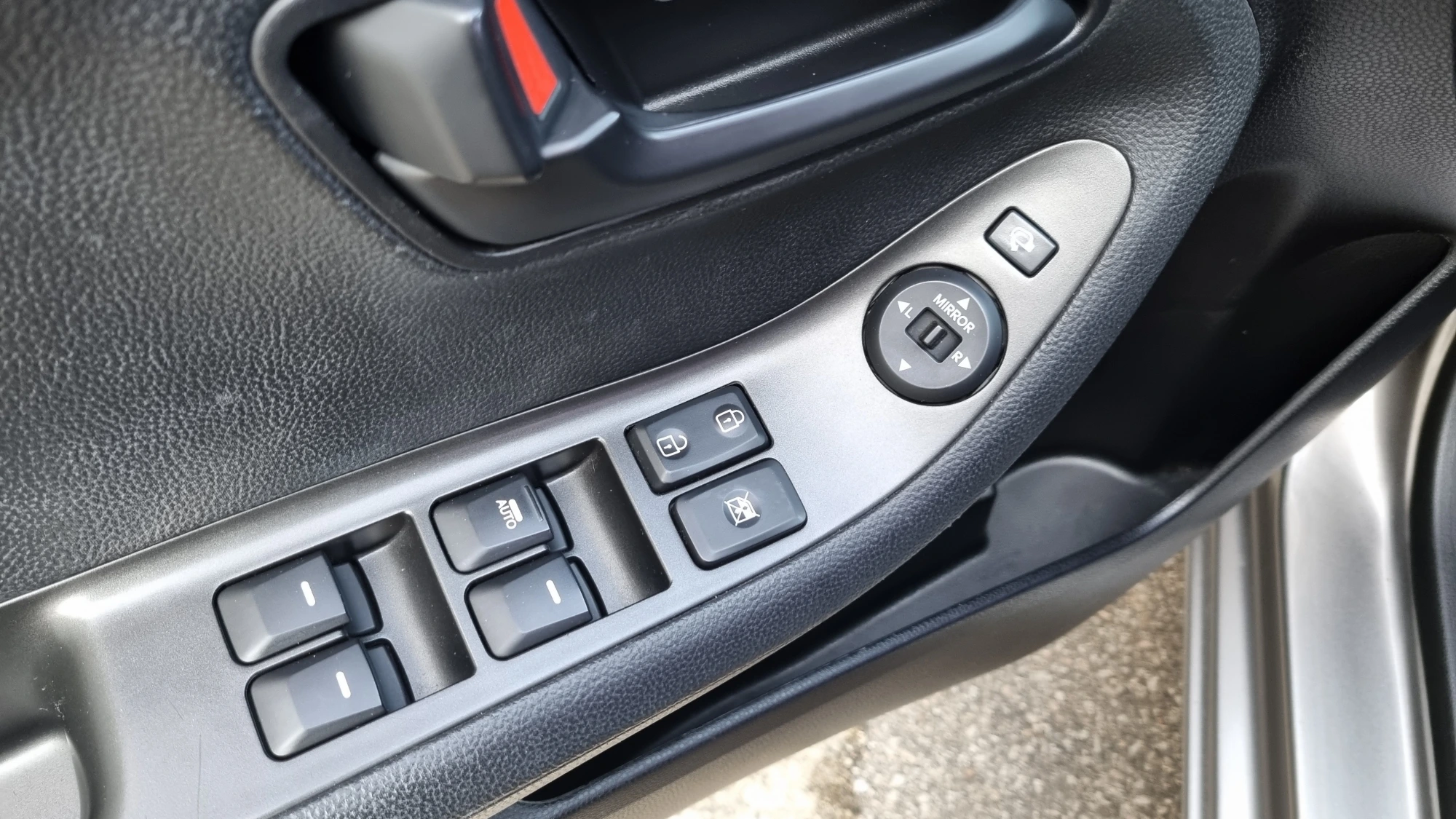

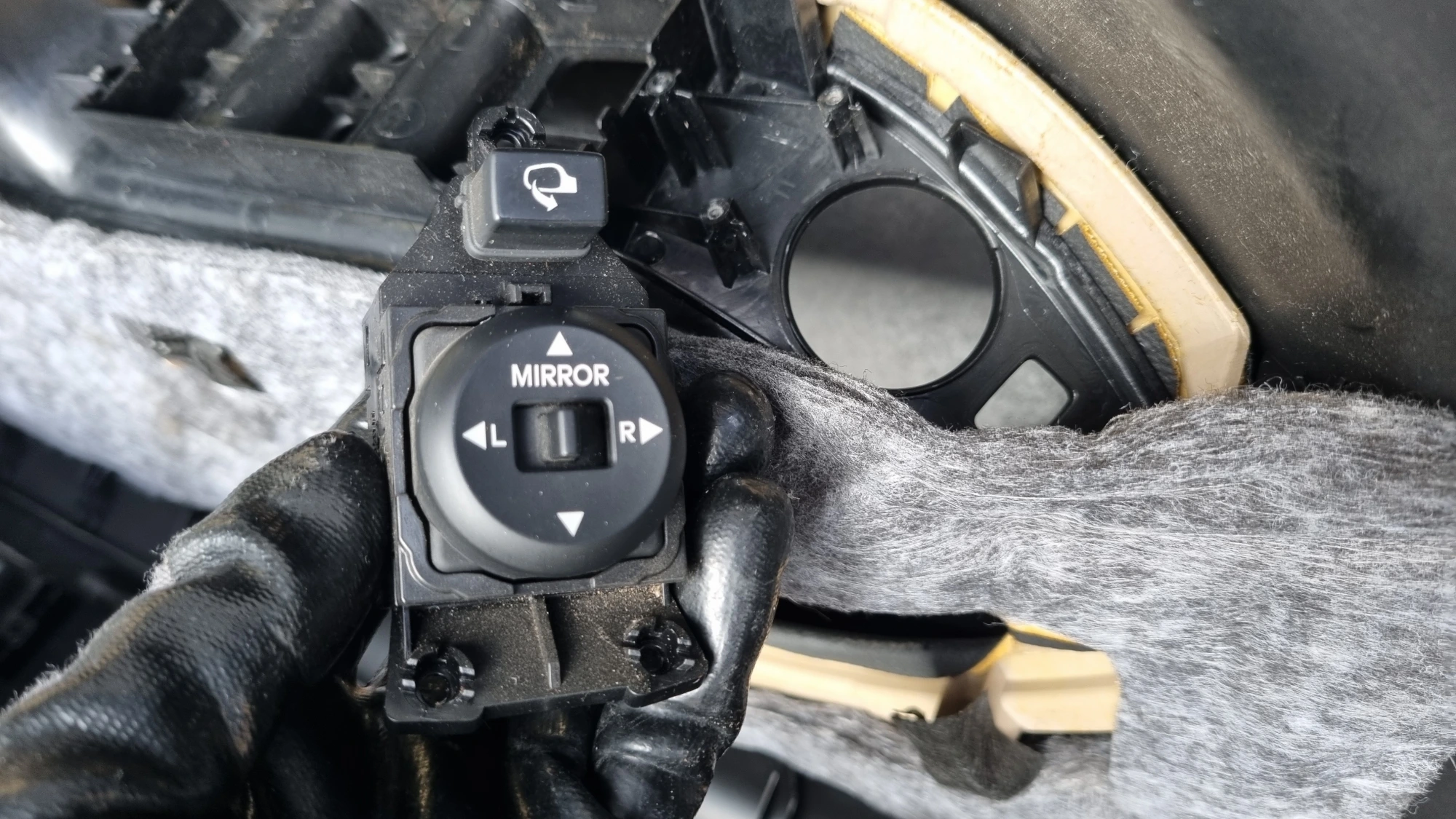

위에 사진은 사이드미러를 접거나 펼칠 때, 사이드미러 거울 각도를  조정할 때 사용하는 스위치입니다.

왼쪽 사진 동그라미 안에 보이는 볼트를 모두 풀면 오른쪽 사진처럼 스위치가 빠집니다.

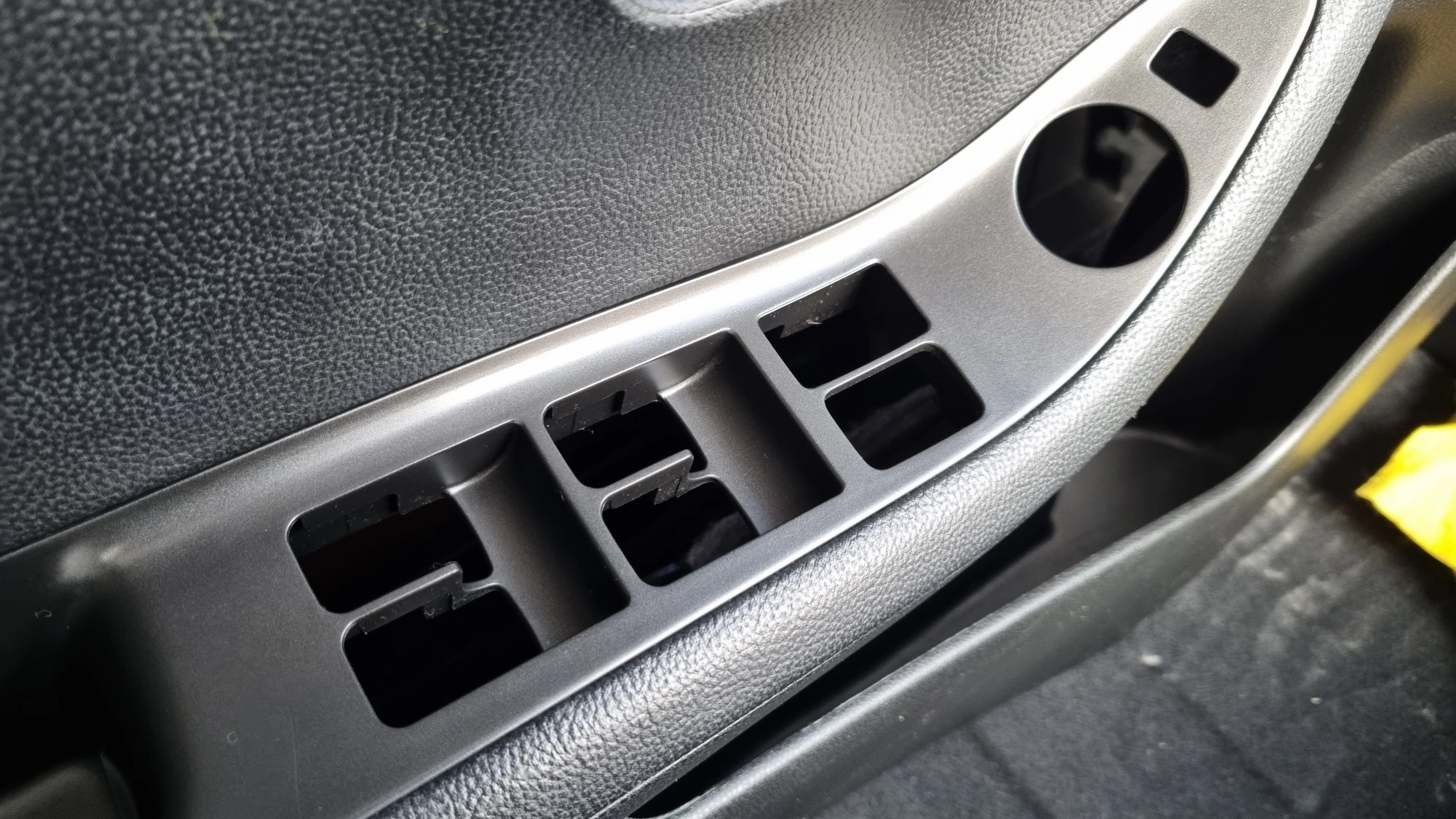

스위치를  다시 조립하거나 교체 장착하기 전에 팔걸이 손잡이 주변을 깨끗하게 닦아내고 작업하는  것이 좋겠죠?

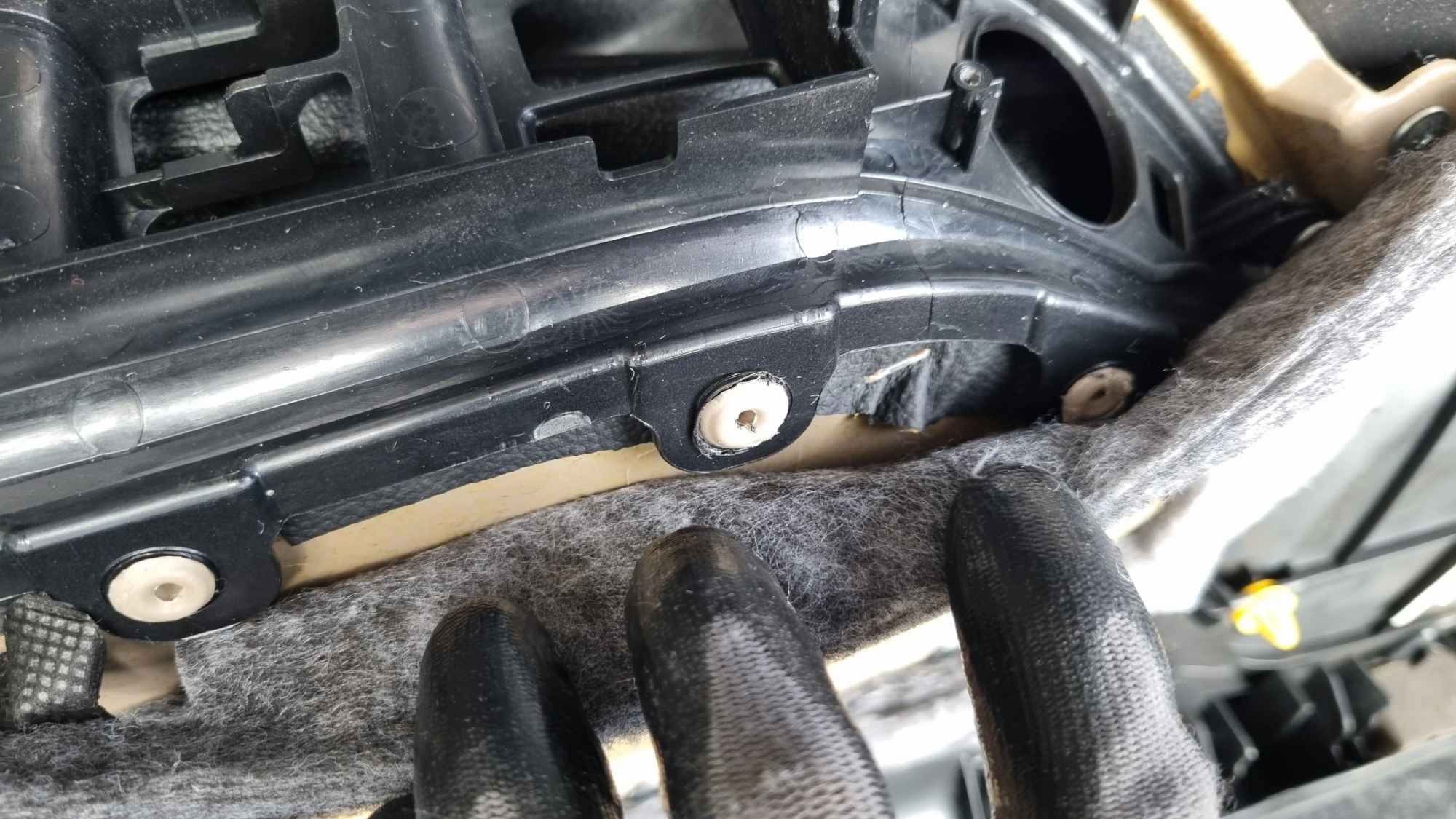

위에 사진은 도어트림이 고정된 모습으로 일부는 볼트로 되어 있지만 내장재로 가려진 부분은 위에 사진처럼 리벳 형태로 되어 있어서 팔걸이 분리까지는 시도해보지 못했습니다.

창문 스위치 본체와 사이미러 조정 스위치를 도어트림에 조립하는 방법은 앞서 분리할 때의 반대 순서로 진행하면 됩니다.

스위치를 도어트림에 고정한 후에 왼쪽 사진처럼 필요한 잭은 모두 끼웁니다.

그리고 오른쪽 사진처럼 도어트림 위쪽으로 도어 위쪽 유리가 올라오는 틈에 모양을 잘 맞춰서 끼웁니다.

도어트림을 완전히 끼우기 전에 창문 스위치와 사이드미러 스위치가 정상적으로 작동하는지 확인합니다.

도어트림을 도어에 올려놓은 다음 도어 쪽에 밀착되도록 고정 부품을 끼우면 됩니다.

이때 왼쪽 사진처럼 고정 부품과 도어에 뚫려있는 구멍 위치를 잘 맞춰서 올려놓고 가볍게 툭 쳐서 끼우면 됩니다.

오른쪽 사진처럼 도어트림 양옆과 아래쪽 테두리에 고정 부품이 있으며 모든 부품이 끼워져야 하는데요 제대로 끼워지면 도어와 도어트림 사이가 들뜨는 부분이 없고 도어트림을 건드렸을 때 전혀 움직임이 없습니다.

도어트림을 도어에 완전히 고정한 후에 왼쪽 사진처럼 문 열림 레버를 당긴 상태에서 커버를 끼우고  오른쪽 사진처럼 고정 볼트를 사용해 고정합니다.

왼쪽 사진처럼 팔걸이 손잡이 바닥에 고정 볼트를 끼우고 조여서 고정합니다.

마지막으로 오른쪽 사진처럼 사이드미러 고정 볼트를 가려주는 캡을 모양에 맞춰 끼우면 작업이 완료됩니다.
