뉴SM3 미등 번호판 조명등 램프 교체 방법

2010년식 뉴SM3 브레이크등 겸용 미등 램프, 후방 번호판 위에 조명등 램프 교체 방법

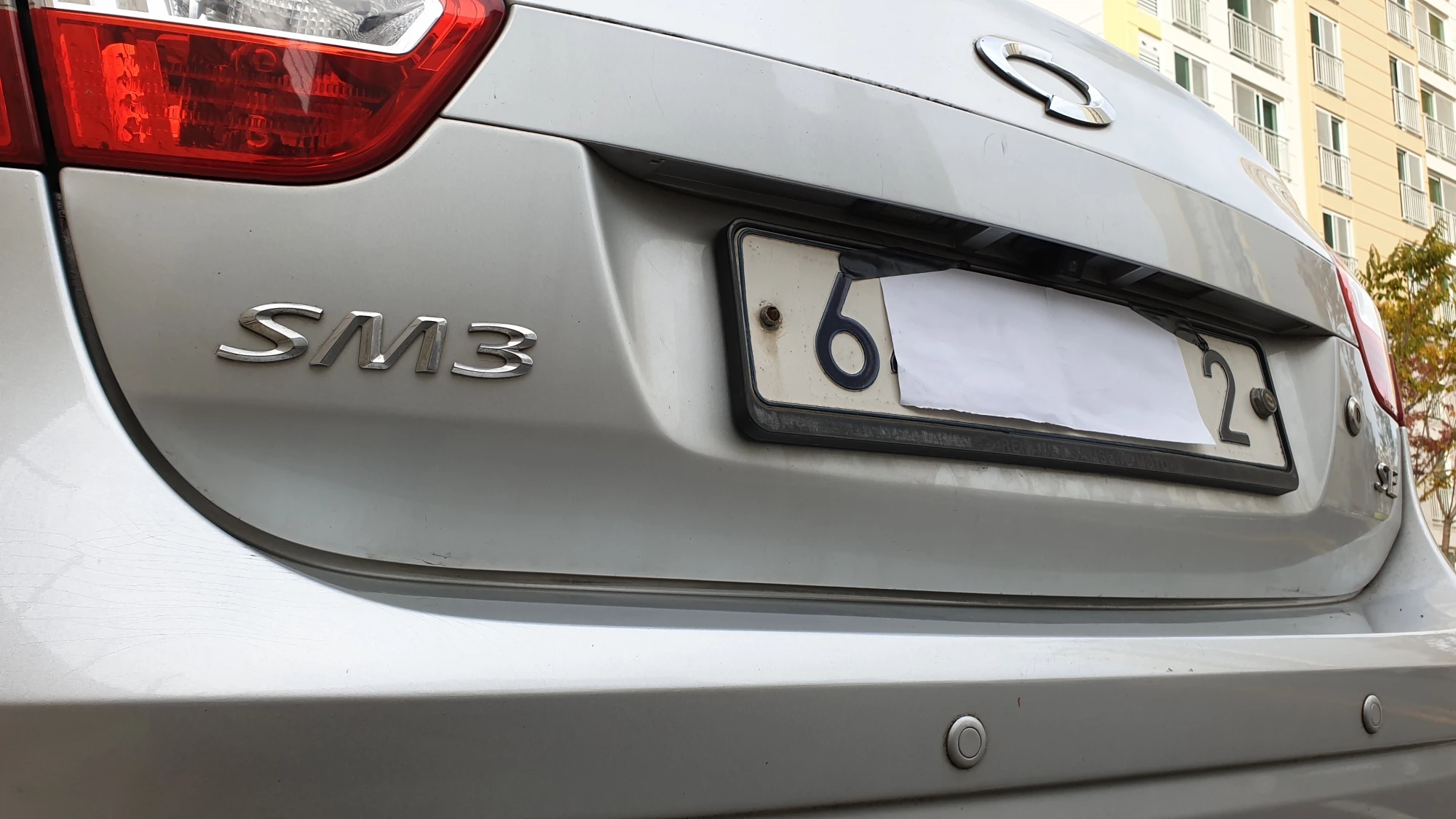

위에 사진은 2010년 출고된 뉴SM3 입니다.

자동차에 달려있는 미등 브레이크등 방향지시등 같은 등화장치는 주변 차량 운전자와 소통을 하는 장치로 소통이 제대로 이뤄지지 않으면 서로 위험한 상황이 될 수 있고 불필요한 오해 및 스트레스의 원인이 될 수 있는 만큼 작동에 이상이 없는지 수시로 확인하고 문제가 있다면 바로 조치를 취해야 합니다.

앞서 언급한 등화 장치 외에 후면 번호판 위에 달려있는 조명등 역시 정상적으로 작동하지 않으면 범칙금이 부과될 수 있으니 작동에 문제가 없도록 수시로 점검 및 관리해야 합니다.

뉴SM3 미등 겸용 브레이크등 후방 방향지시등 램프 교체

본문에서는 운전석 뒤에 후방 등화장치 본체를 탈거하고 작업한 내용으로 조수석 뒤쪽에 후방 등화장치와 대칭 형태로 되어 있지만 탈거 및 램프 교체 방법은 동일하였습니다.

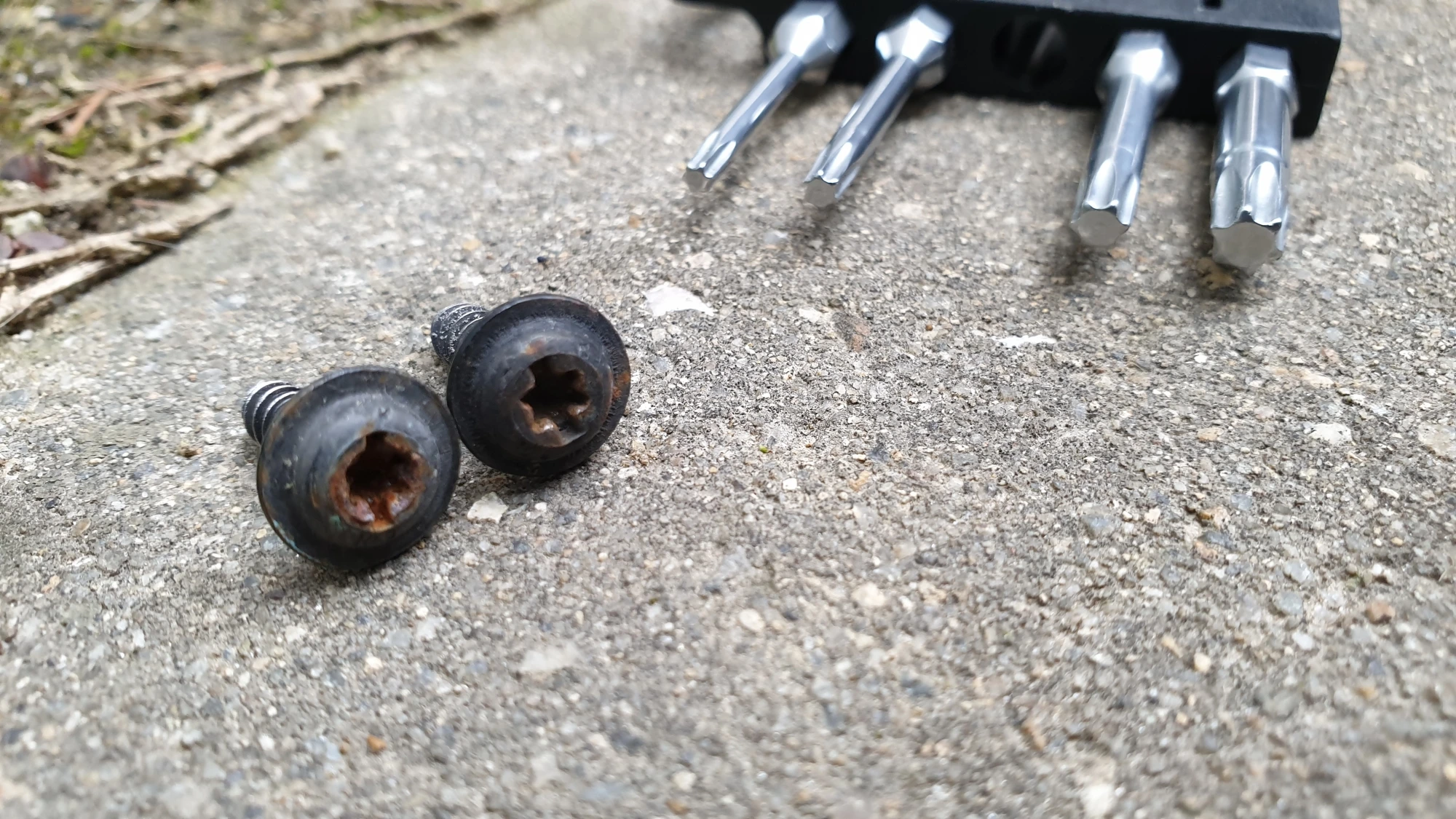

필요한 공구는 일자드라이버와 T20 별드라이버 렌치가 필요했습니다.

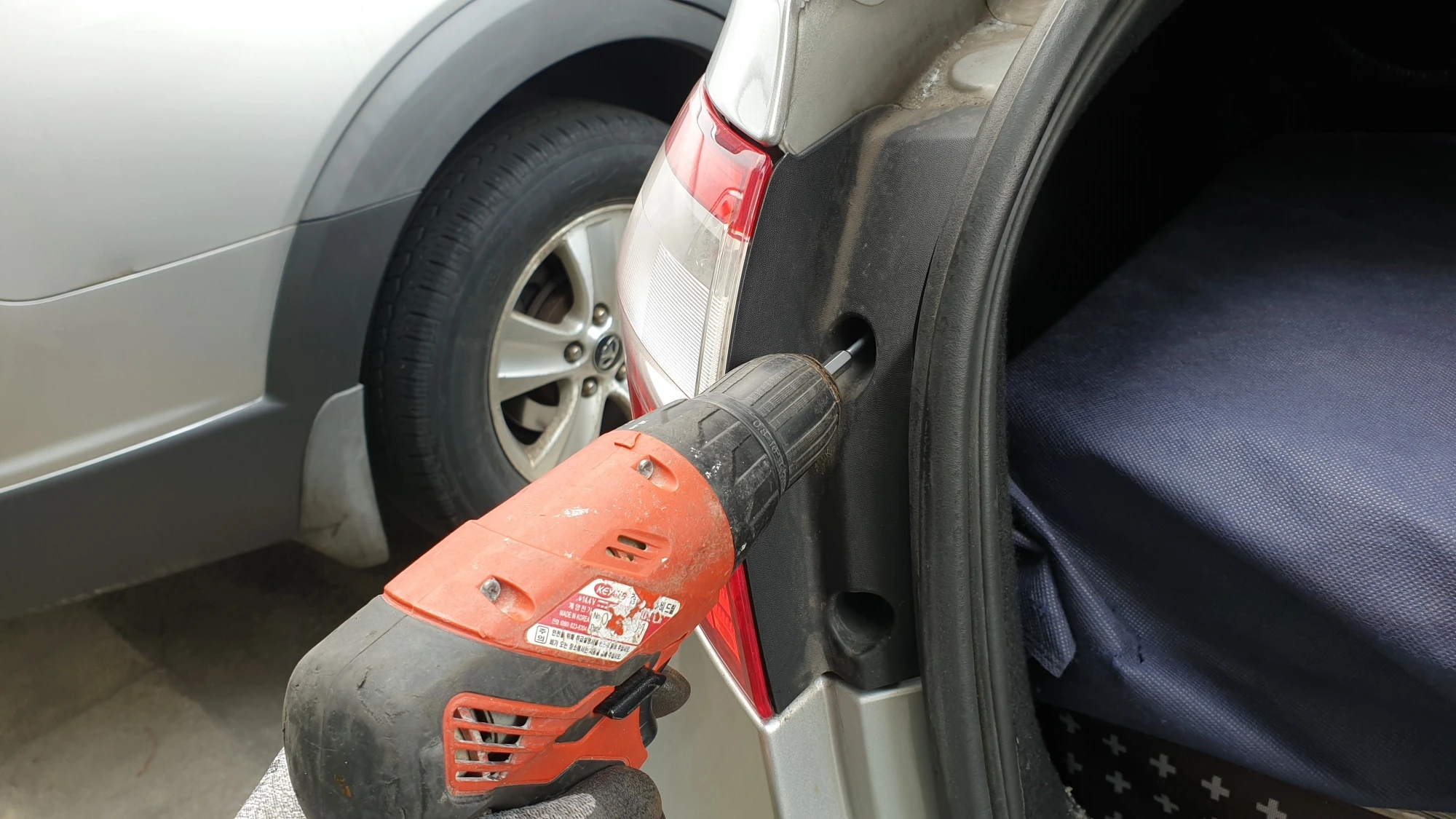

트렁크를 열면 후방 등화장치 본체를 고정하는 두 개의 볼트가 있으며 왼쪽 사진처럼 T20 별드라이버 렌치를 사용해 완전히 풀어줍니다.

볼트는 두 개만 풀면 되기 때문에 전동 드라이버를 사용하지 않아도 크게 힘들지 않고 두 개 볼트 모두 눈에 띄는 위치에 있습니다.

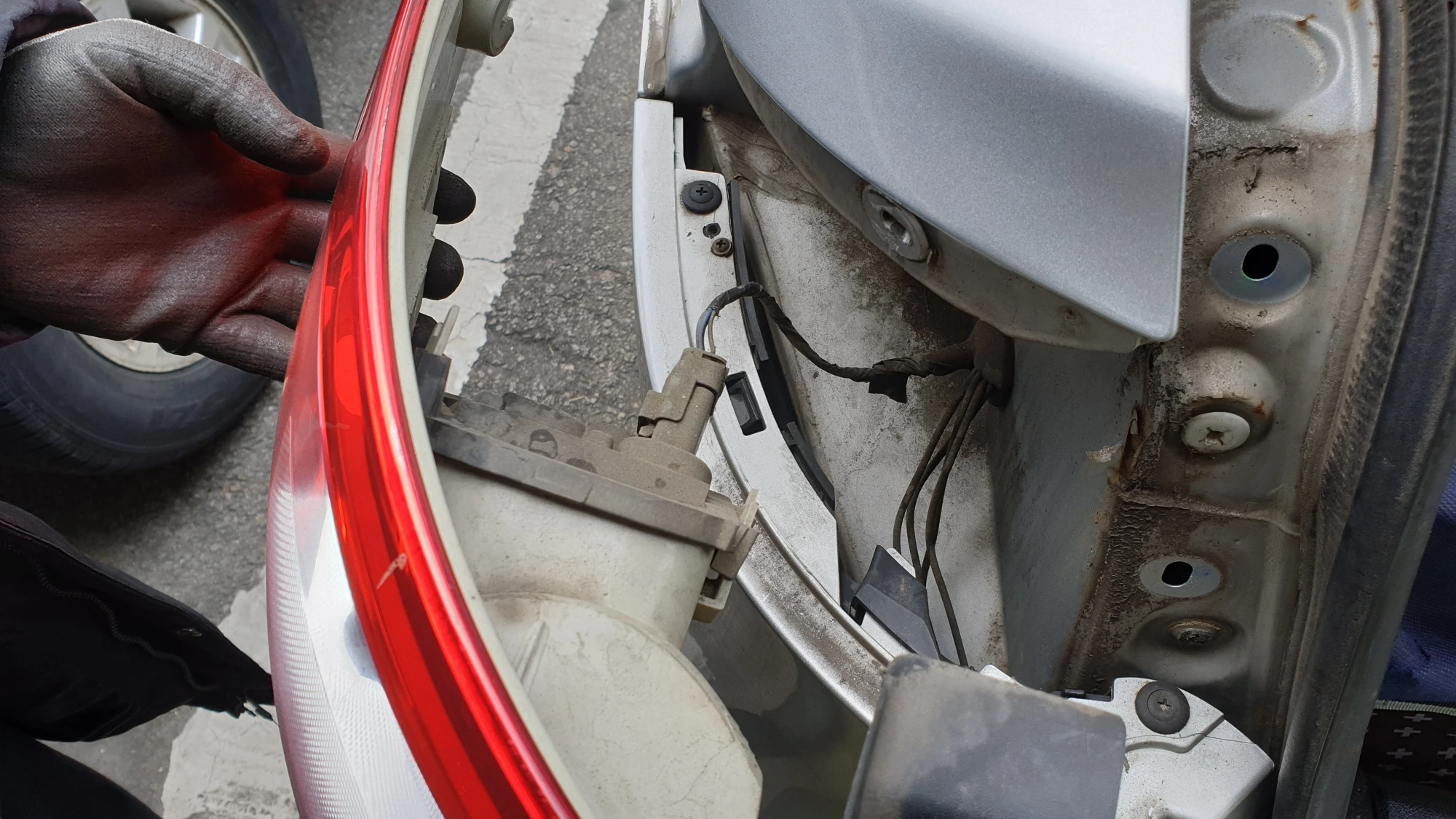

볼트 두 개를 모두 풀고 등화장치 본체를 차량 뒤쪽으로 밀면 왼쪽 사진처럼 등화장치 본체가 차체에서 떨어집니다.

등화장치 안쪽 옆면에는 차량 옆면 부품과 결합되어 있는 부분이 있기 때문에 차량 옆면 부분을 누른 상태에서 당겨야 하는데 표면이 미끄럽기 때문에 미끄러지지 않는 고무코팅 장갑을 착용하고 작업하는 것이 편합니다.

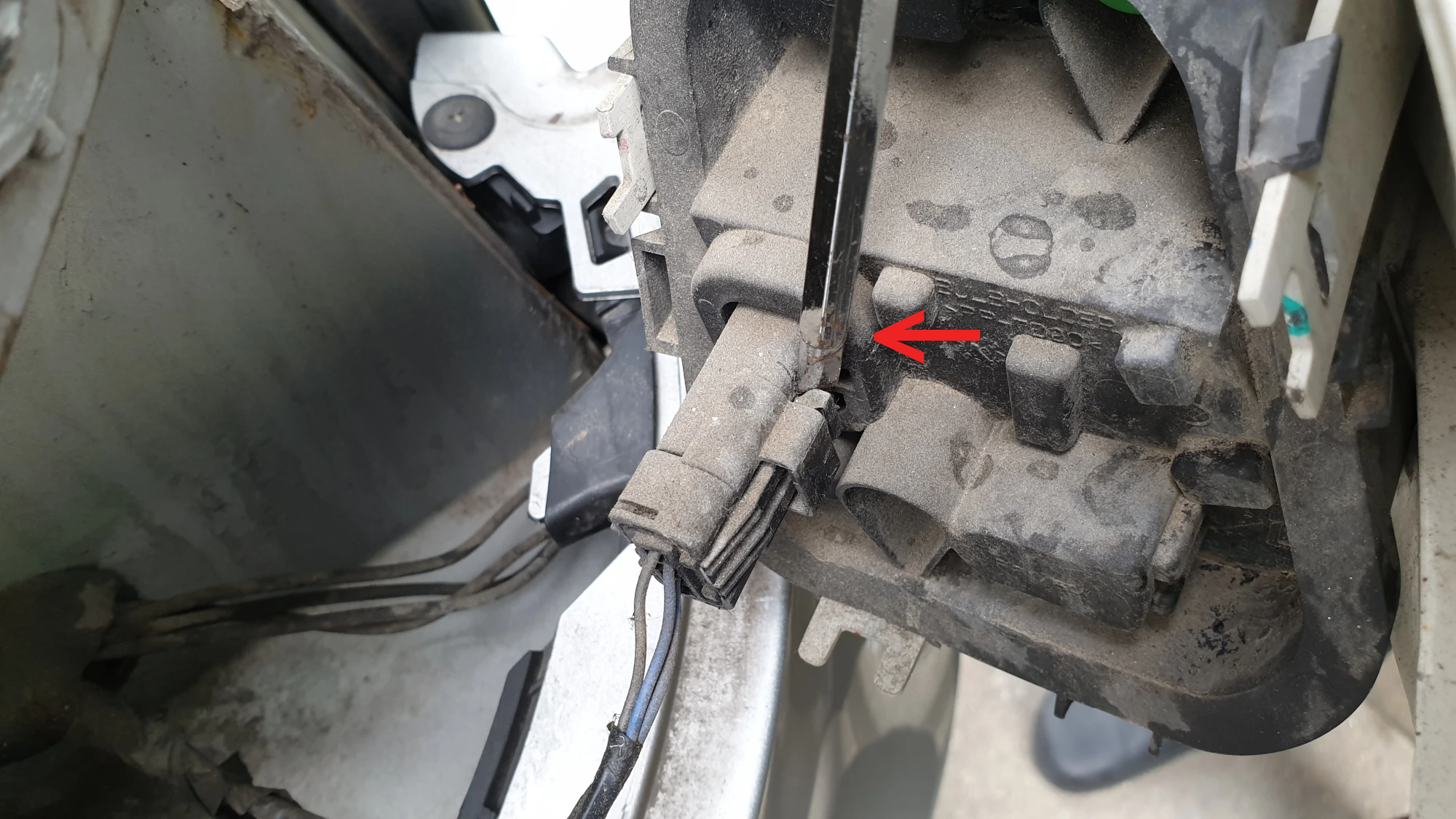

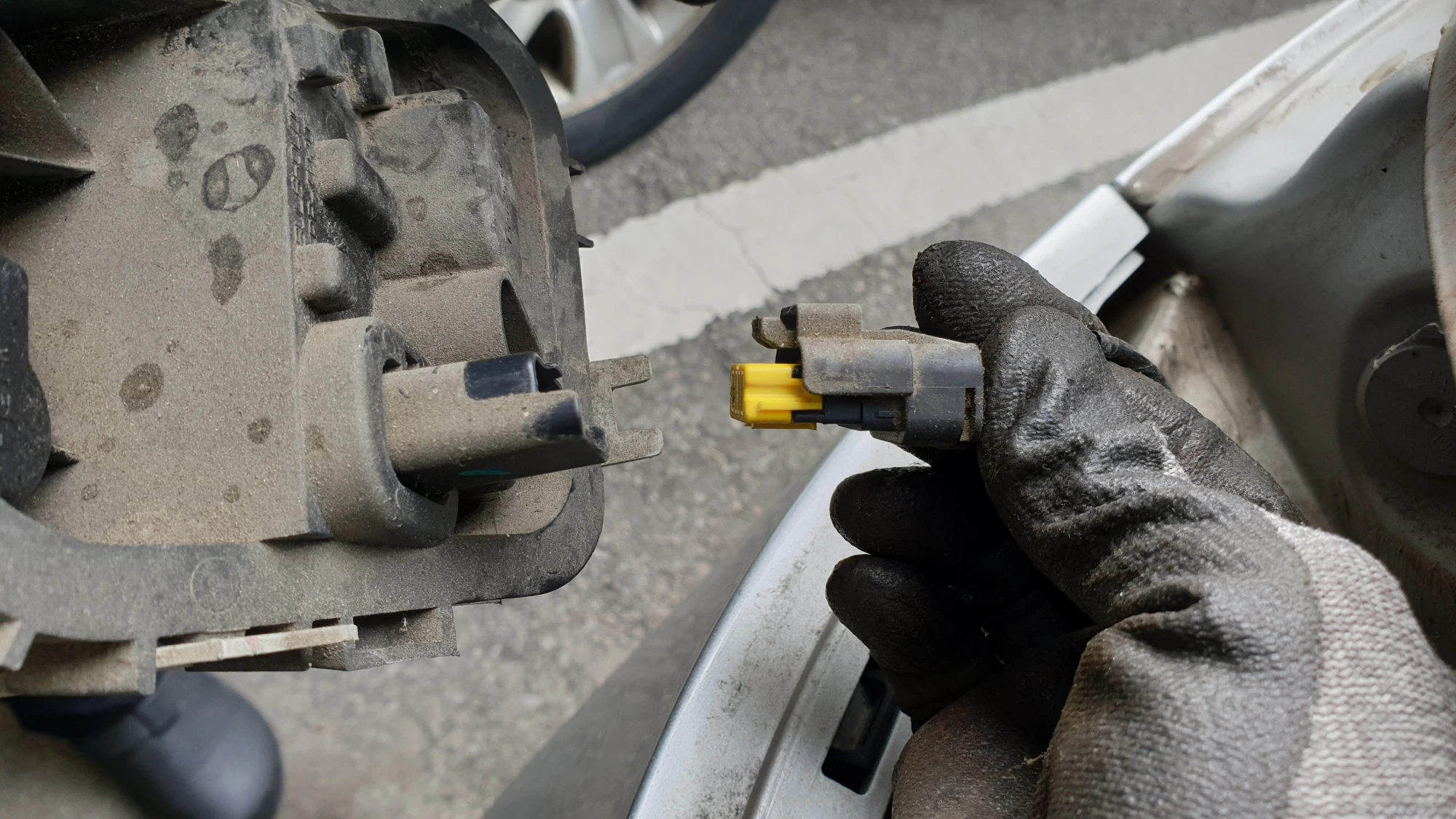

등화장치 본체에는 전선이 연결되어 있고 가운데 사진 화살표가 가리키는 것처럼 일자드라이버를 끼워 살짝 벌린 상태에서 잭을 당기면 오른쪽 사진처럼 잭이 빠집니다.

주의 : 등화장치에 연결된 전선은 길이가 짧고 오랜 사용으로 전선 및 잭의 내구성이 많이 떨어져 있을 수 있기 때문에 전선이 당겨지면 전선이나 잭이 파손될 수 있으니 전선에 장력이 가해지지 않도록 주의해서 작업합니다.

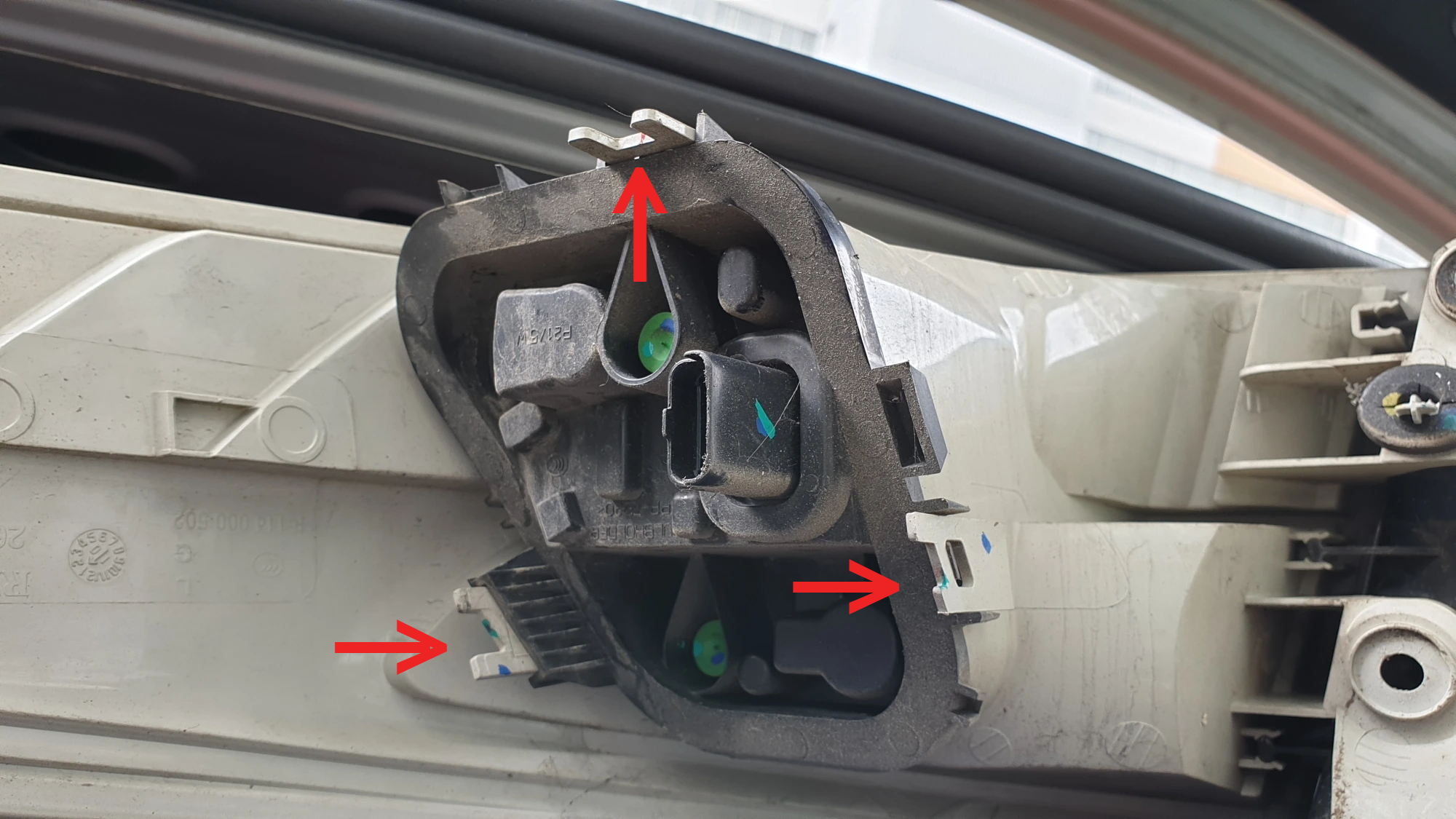

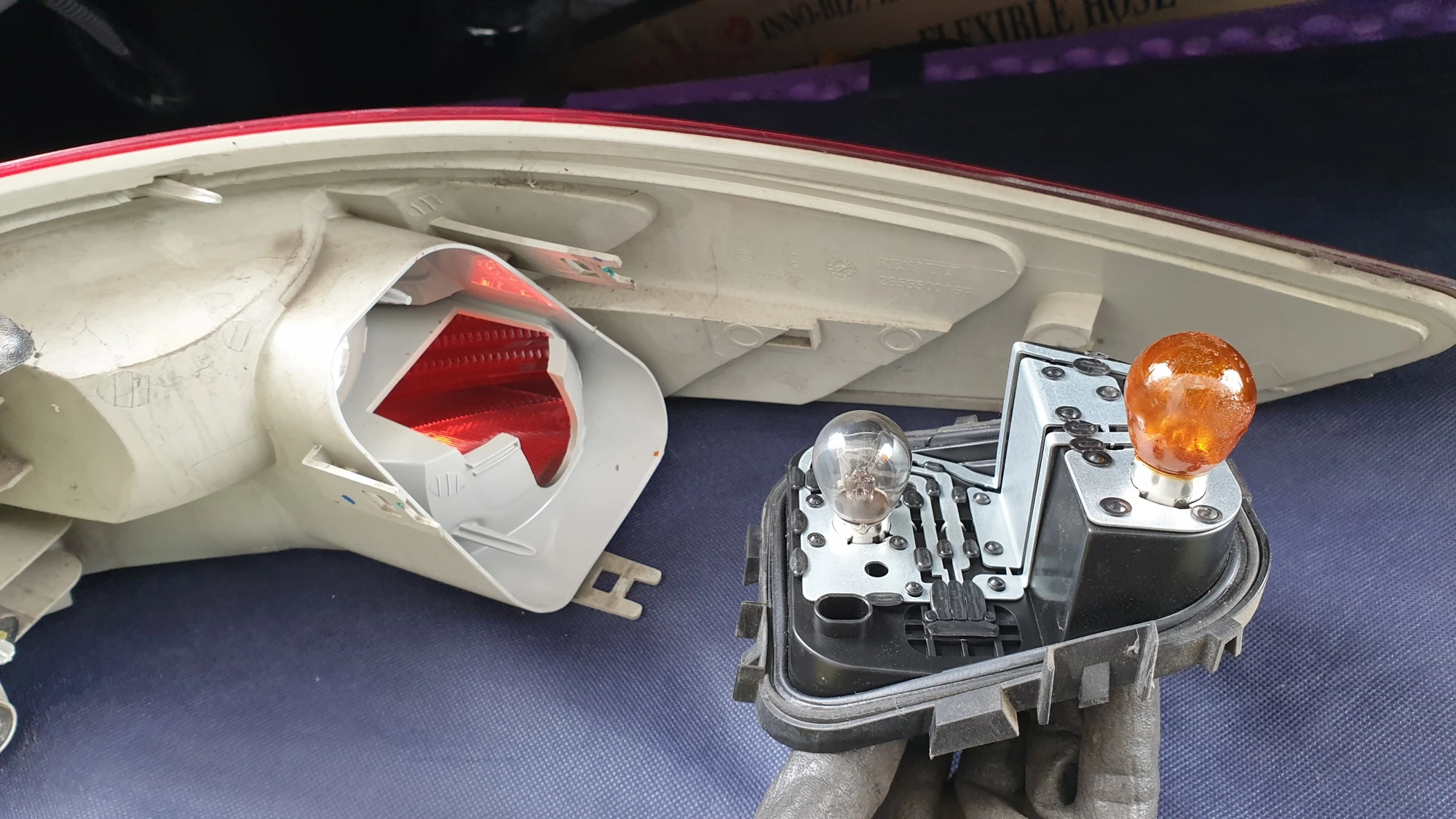

왼쪽 사진 화살표가 가리키는 부분을 바깥쪽으로 벌린 상태에서 검은색 부품을 당기면 오른쪽 사진처럼 램프가 끼워진 상태로 빠집니다.

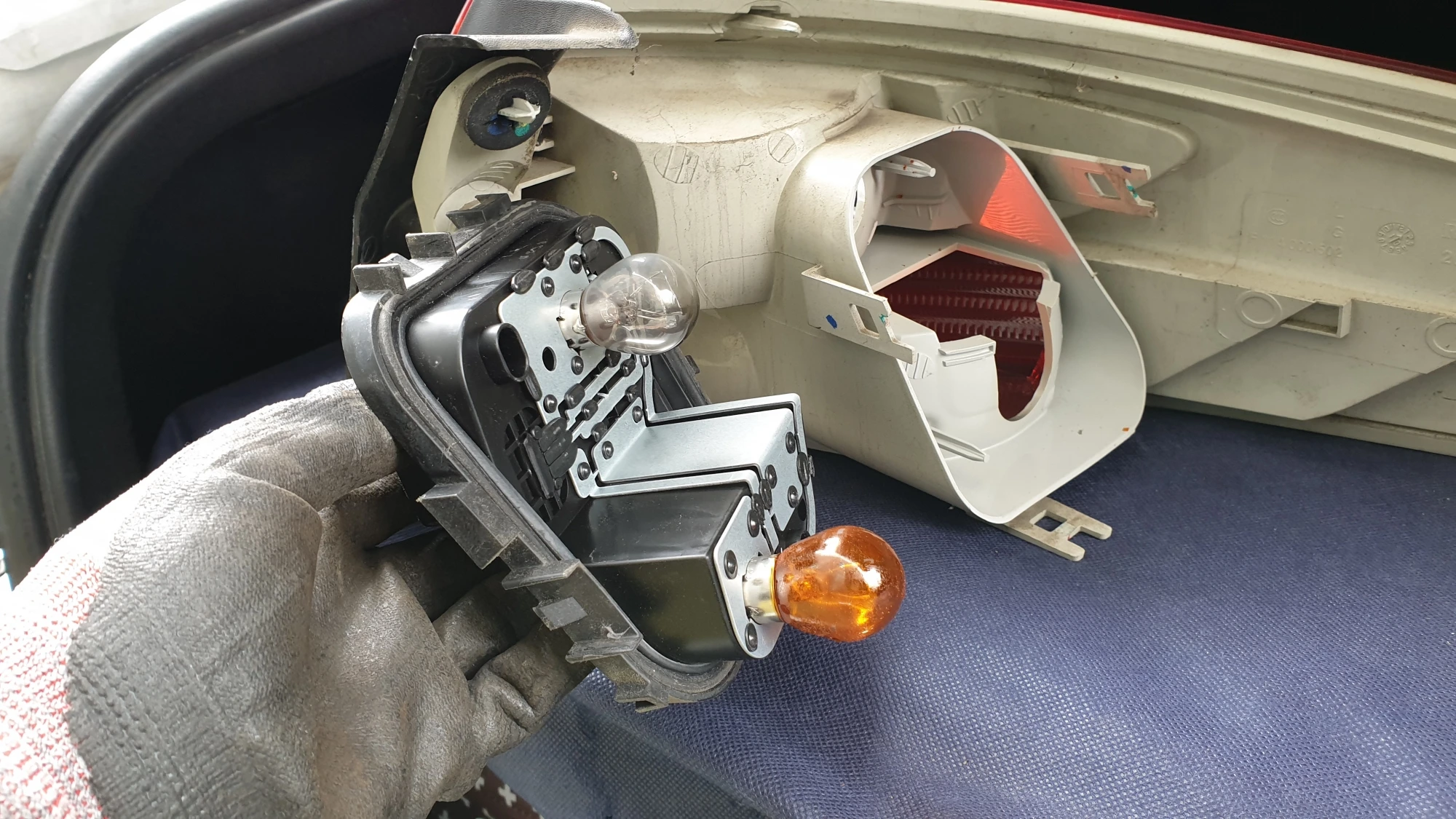

오른쪽 사진 주황색 램프는 방향지시등 램프이며 투명색 램프는 브레이크등 겸용 미등 램프입니다.

램프를 빼는 방법은 램프를 소켓 방향으로 조금 누른 상태에서 램프를 반시계 방향으로 반바퀴 정도 돌리면 빠집니다.

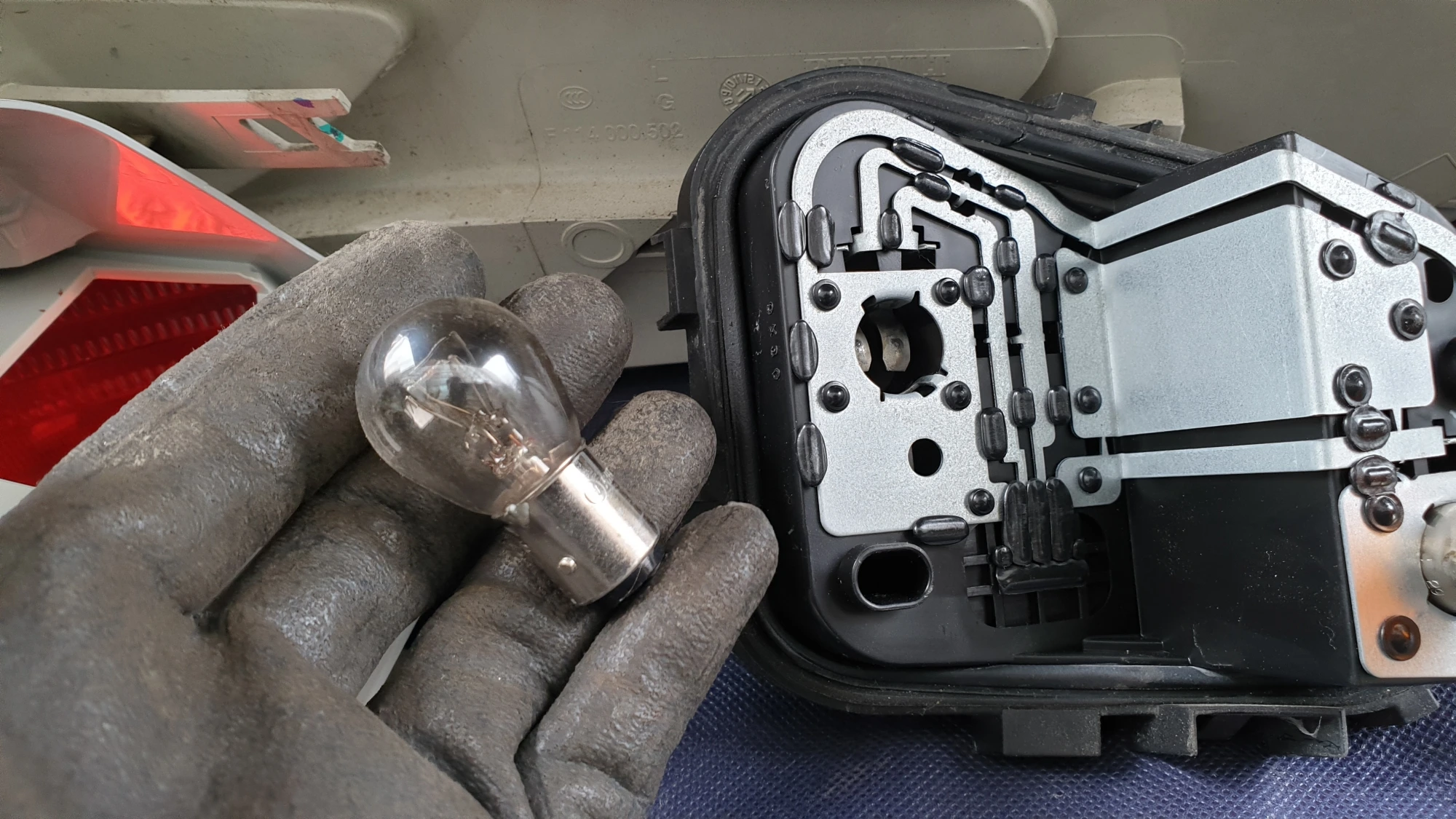

위에 사진은 미등 겸용 브레이크등 램프를 빼놓은 모습으로 방향지시등 램프 역시 같은 방법으로 빼냅니다.

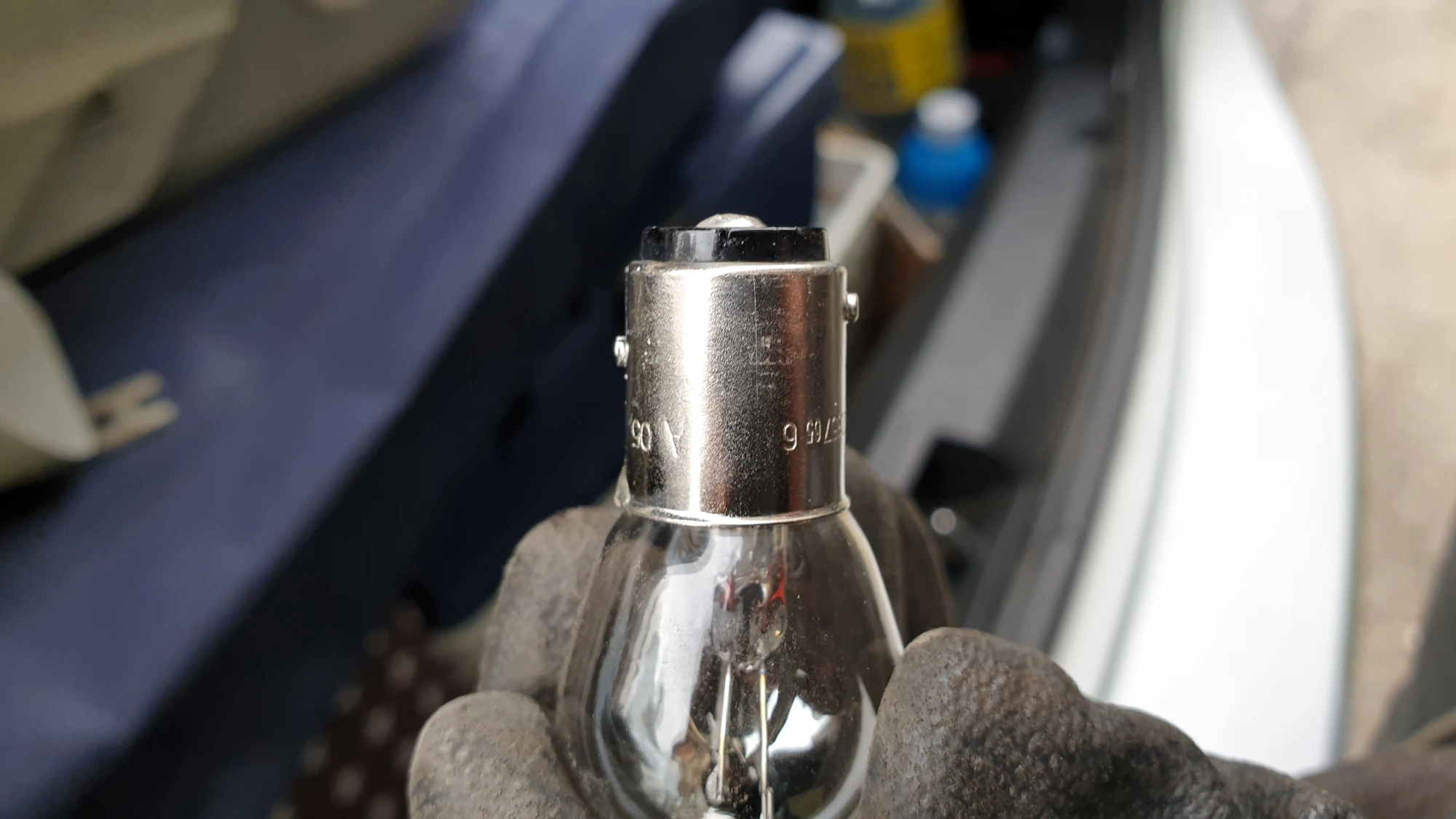

미등 겸용 브레이크등 램프처럼 두 가지 기능이 함께 있는 전구는 바닥면에 두 개의 단자가 있고 왼쪽 사진처럼 램프 옆면 단자의 높이가 서로 다릅니다.

단자의 높이가 다르기 때문에 끼우는 방향이 맞지 않으면 램프가 고정되지 않습니다.

램프를 소켓에 끼운 다음 조금 힘줘서 누른 상태로 시계 방향으로 돌리면 고정이 되는데 단자의 방향이 맞지 않으면 램프가 돌아가지 않습니다.

램프가 돌아가지 않을 때는 옆면 단자 위치가 바뀌도록 180도 돌려서 끼우면 됩니다.

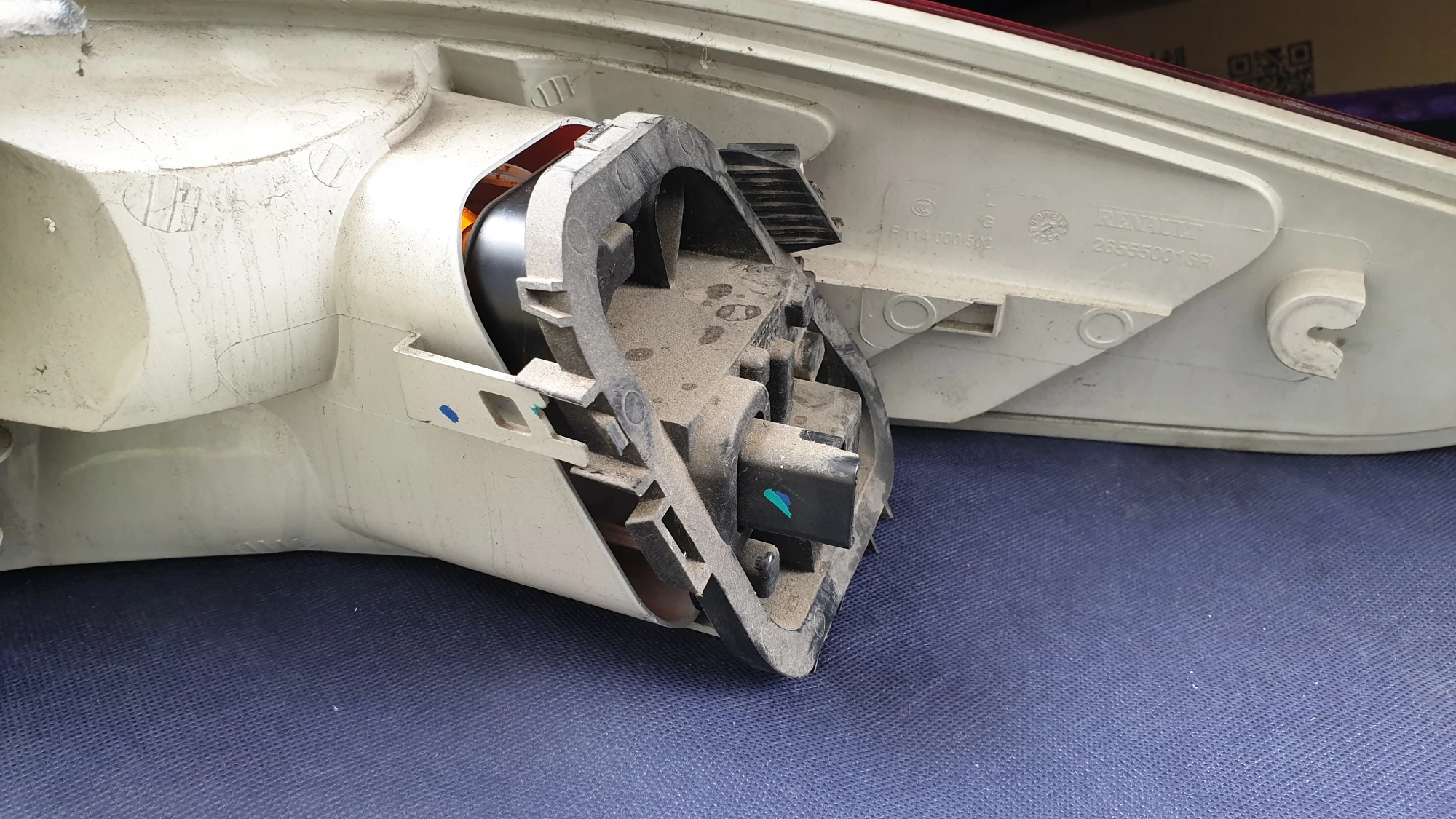

가운데 사진처럼 교체할 램프를 모두 끼운 다음 오른쪽 사진처럼 등화장치 본체 뒤에 끼우면 되는데 앞서 분리할 때 벌렸던 세 방향의 걸쇠가 모두 걸리도록 최대한 밀착시켜 끼웁니다.

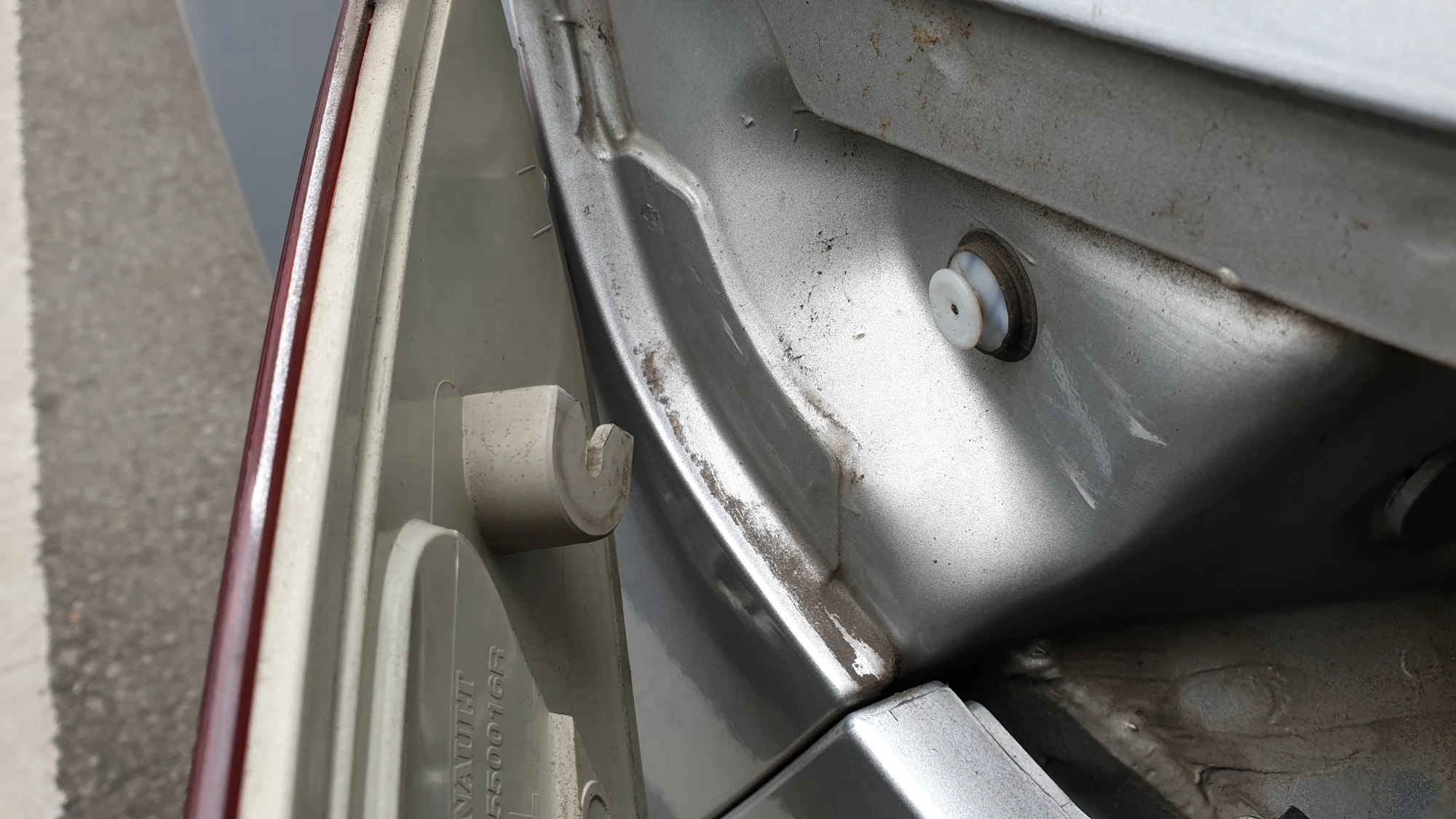

등화장차 안쪽 옆면에는 왼쪽 사진처럼 끼우는 홈이 있고 차체에는 튀어나온 부품이 끼워져 있습니다.

홈과 부품을 맞춰서 올려놓고 등화장치 본체를 차량 앞쪽으로 밀어 넣어 끼우면 됩니다.

마지막으로 오른쪽 사진처럼 앞서 풀었던 볼트 두 개를 끼우고 조여서 고정하면 후방 등화장치 램프 교체 작업이 완료됩니다.

뉴SM3 번호판 조명등 램프 교체

자동차 뒤쪽에는 브레이크등이나 후진등 미등 외에 번호판 위에 조명등 장치가 있습니다.

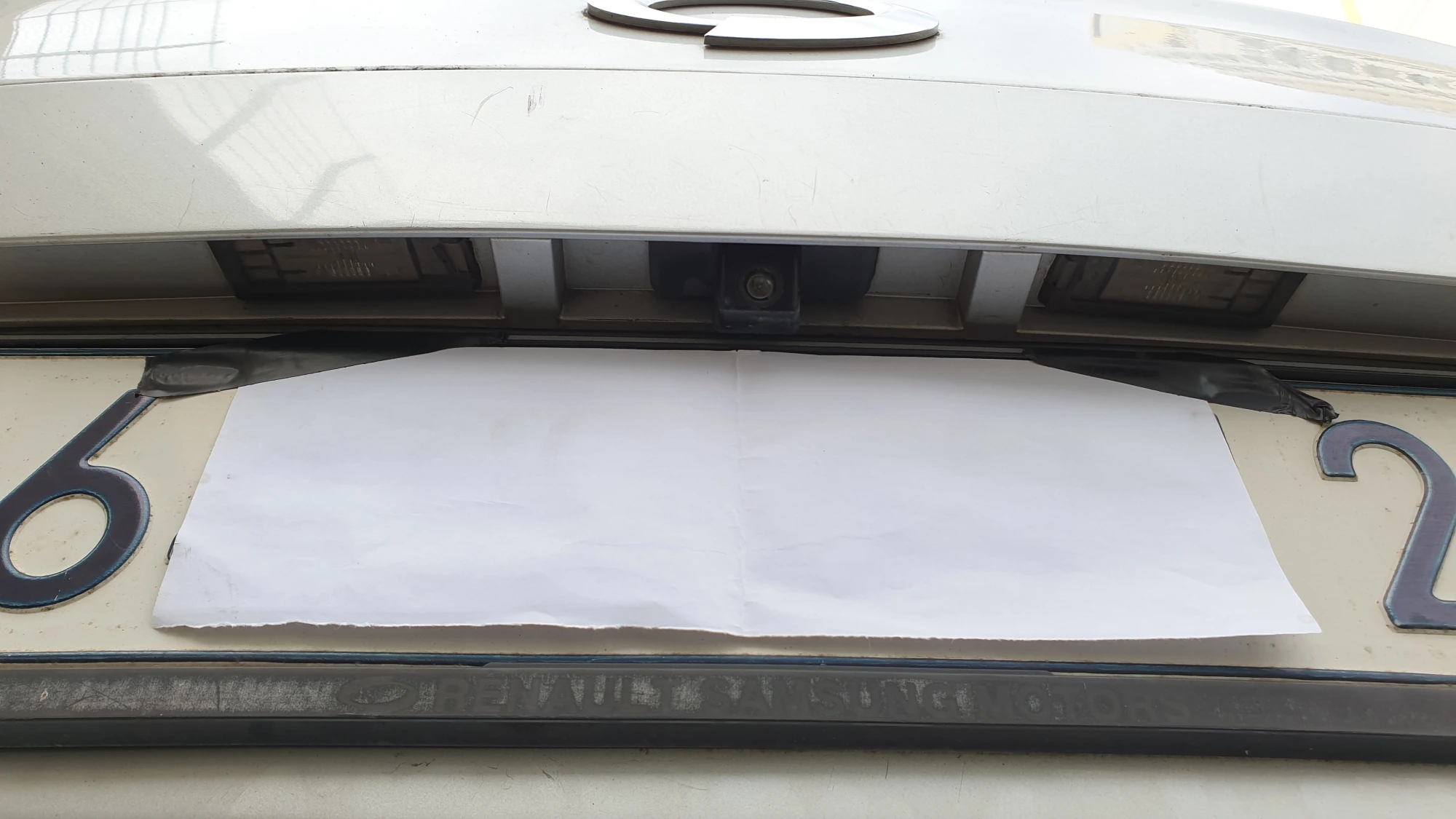

해당 차량의 경우 왼쪽 사진처럼 후방 카메라 양 옆으로 조명등이 있습니다.

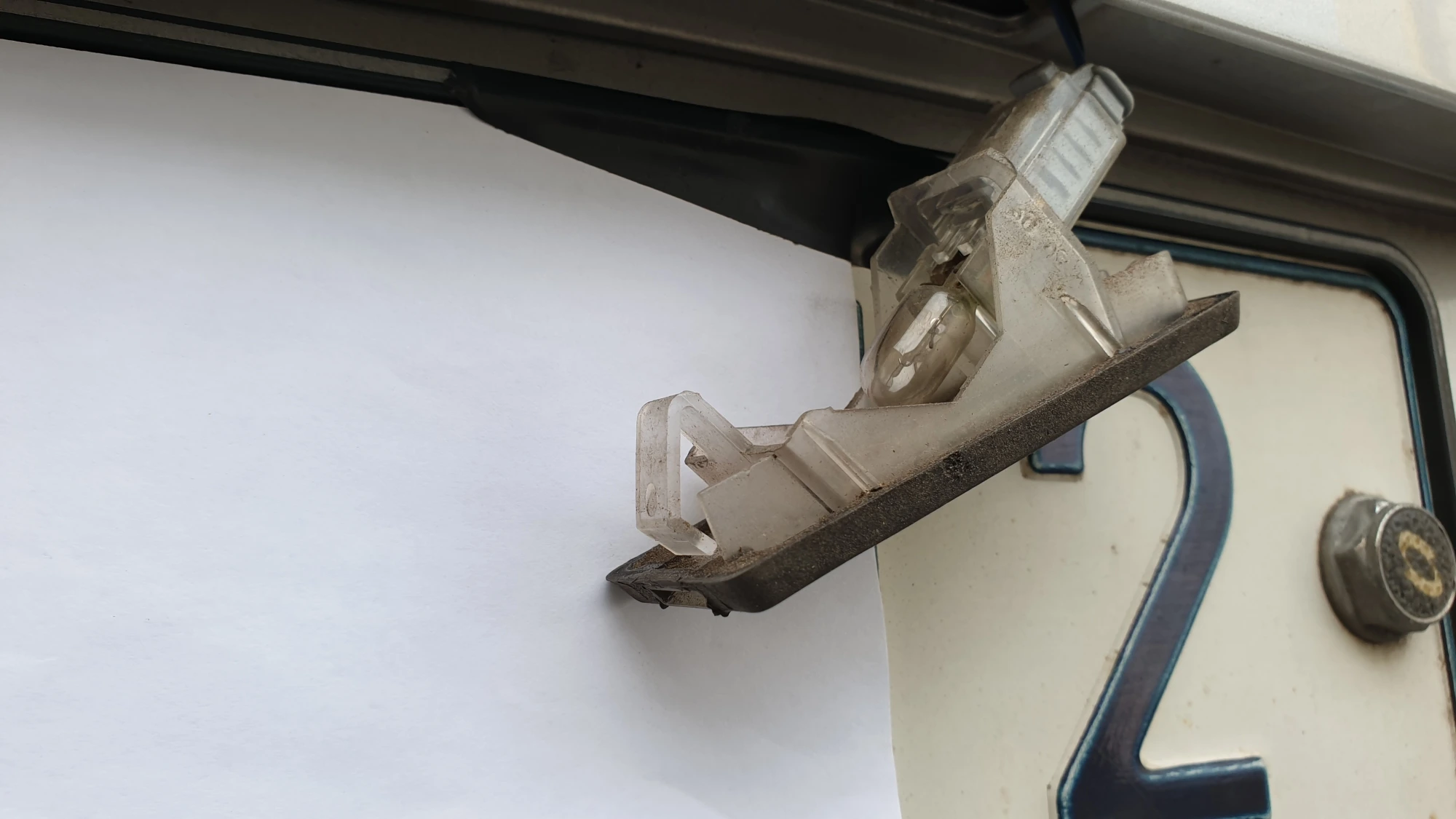

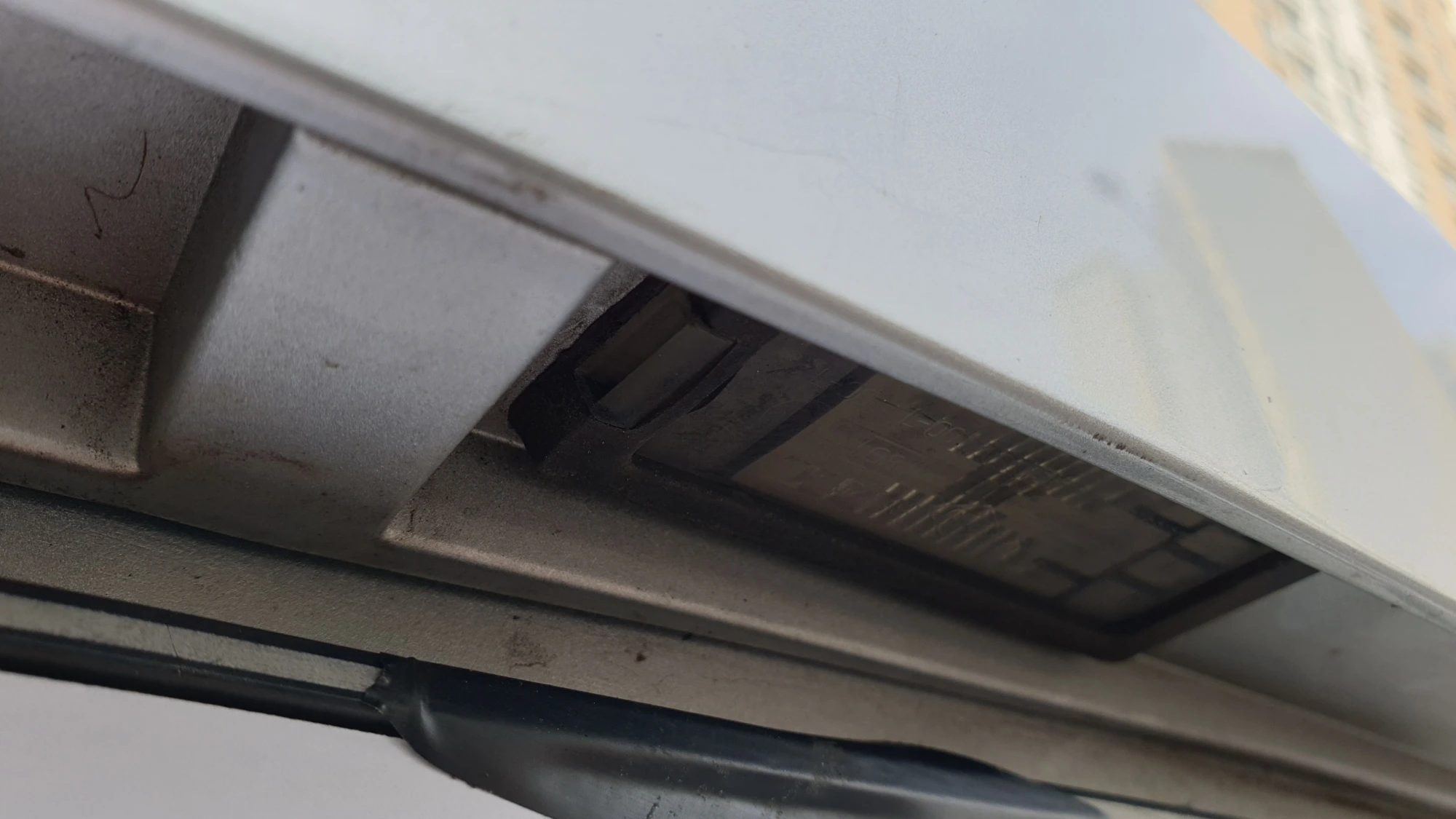

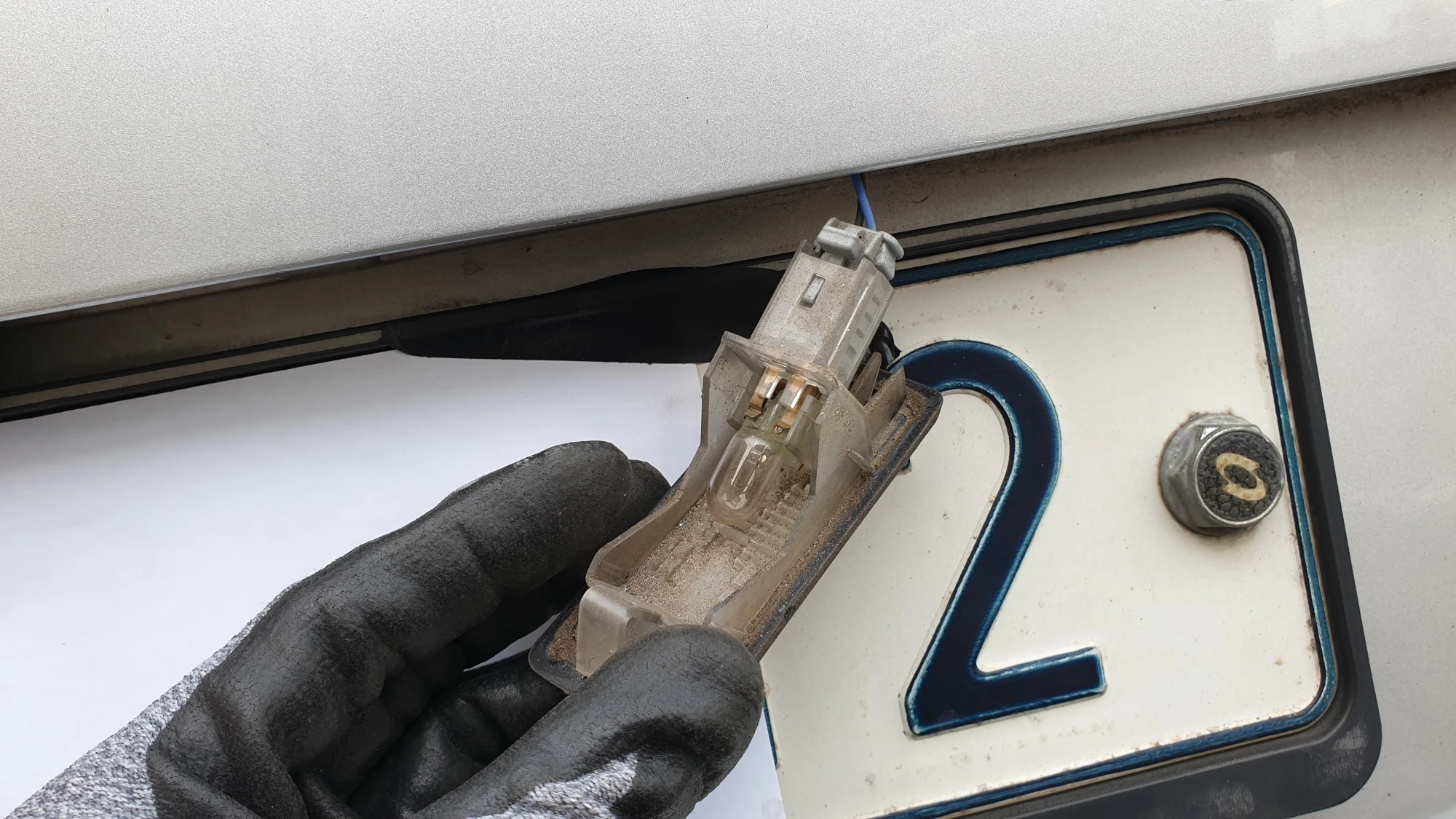

가운데 사진은 후방 카메라 오른쪽에 있는 조명등의 모습으로 사진 왼쪽 틈에 일자드라이버를 끼우고 지렛대 원리를 이용해 아래로 당기면 오른쪽 사진처럼 빠집니다.

오른쪽 사진의 구조를 참고하면 빼는 방법을 가늠하는데 도움이 될 것으로 생각됩니다.

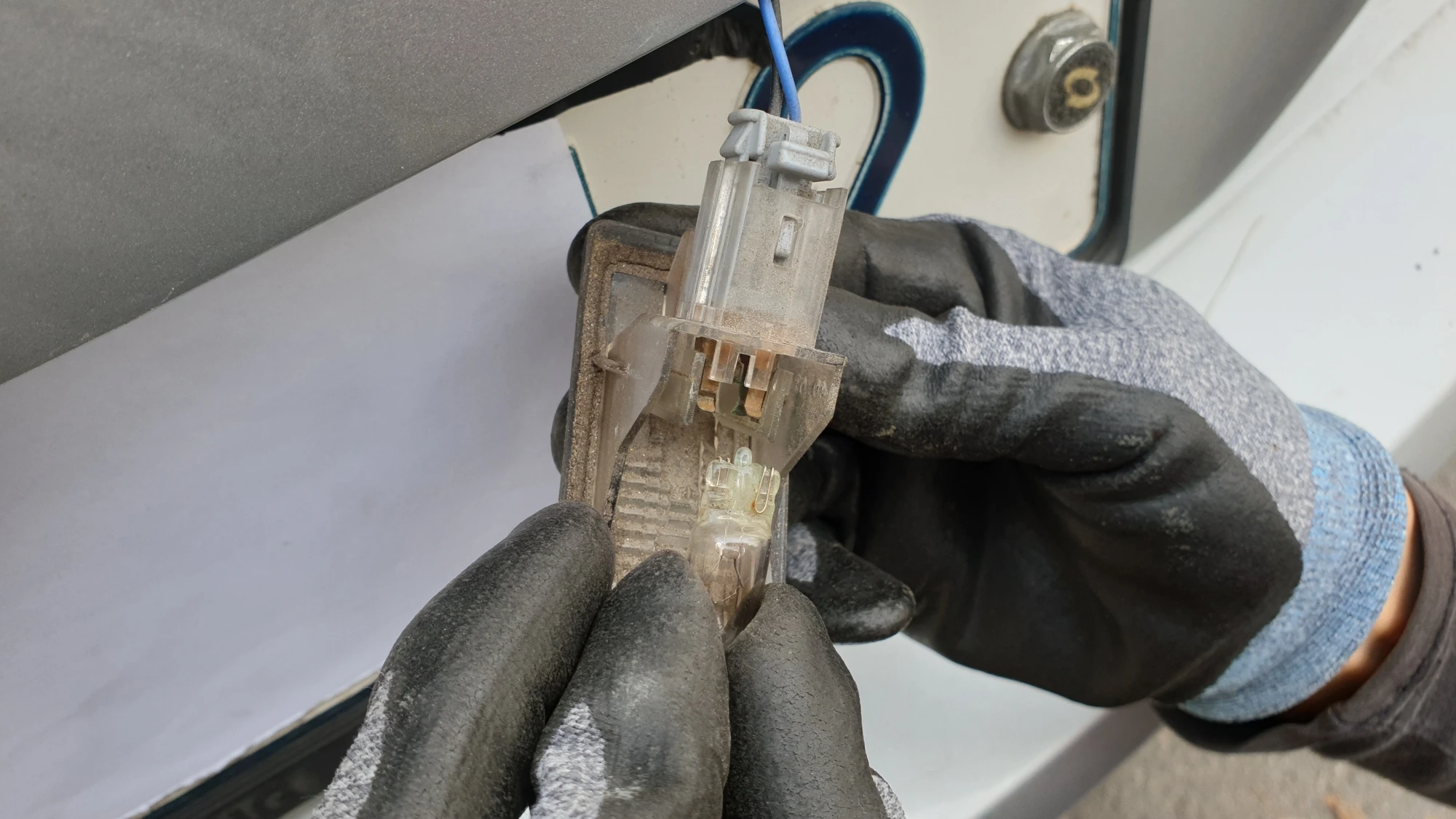

왼쪽 사진처럼 안쪽에 램프가 끼워져 있으며 오른쪽 사진처럼 램프를 당겨서 빼내면 됩니다.

그런데 램프 크기가 작고 표면이 미끄럽기 때문에 조금 힘들었는데요 미끄러짐을 줄일 수 있도록 고무코팅 장갑을 착용하는 것이 도움이 됩니다.

주의 : 램프를 뺄 때 잘 빠지지 않는다고 단자 부분에 드라이버 같은 금속 공구를 잘 못 갖다 대면 쇼트로 인해 퓨즈가 끊어지거나 장치가 파손될 수 있으니 가급적 금속 공구사용은 피하는 것이 안전합니다.

램프에는 극성이 없기 때문에 램프를 끼울 때는 그냥 편하게 끼우면 됩니다.

다만 램프가 앞쪽으로 기울어져 있어서 사진에 보이는 전구보다 길이가 긴 LED 전구 같은 걸 끼우려면 상당히 불편하거나 끼우는 것이 불가능할 수도 있습니다.

램프를 끼운 다음 전선이 연결되어 있는 쪽의 커버가 차체에 밀착될 정도로 최대한 밀어 넣고 반대쪽을 하늘 방향으로 밀어 올려서 끼우면 번호판  조명등 램프교체 작업이 완료됩니다.
