구형 SM3 전조등 램프 빼는 법 교체 방법

구형 뉴 SM3 전조등 램프 빼는 법 교체 방법, 램프 위치 및 규격 확인

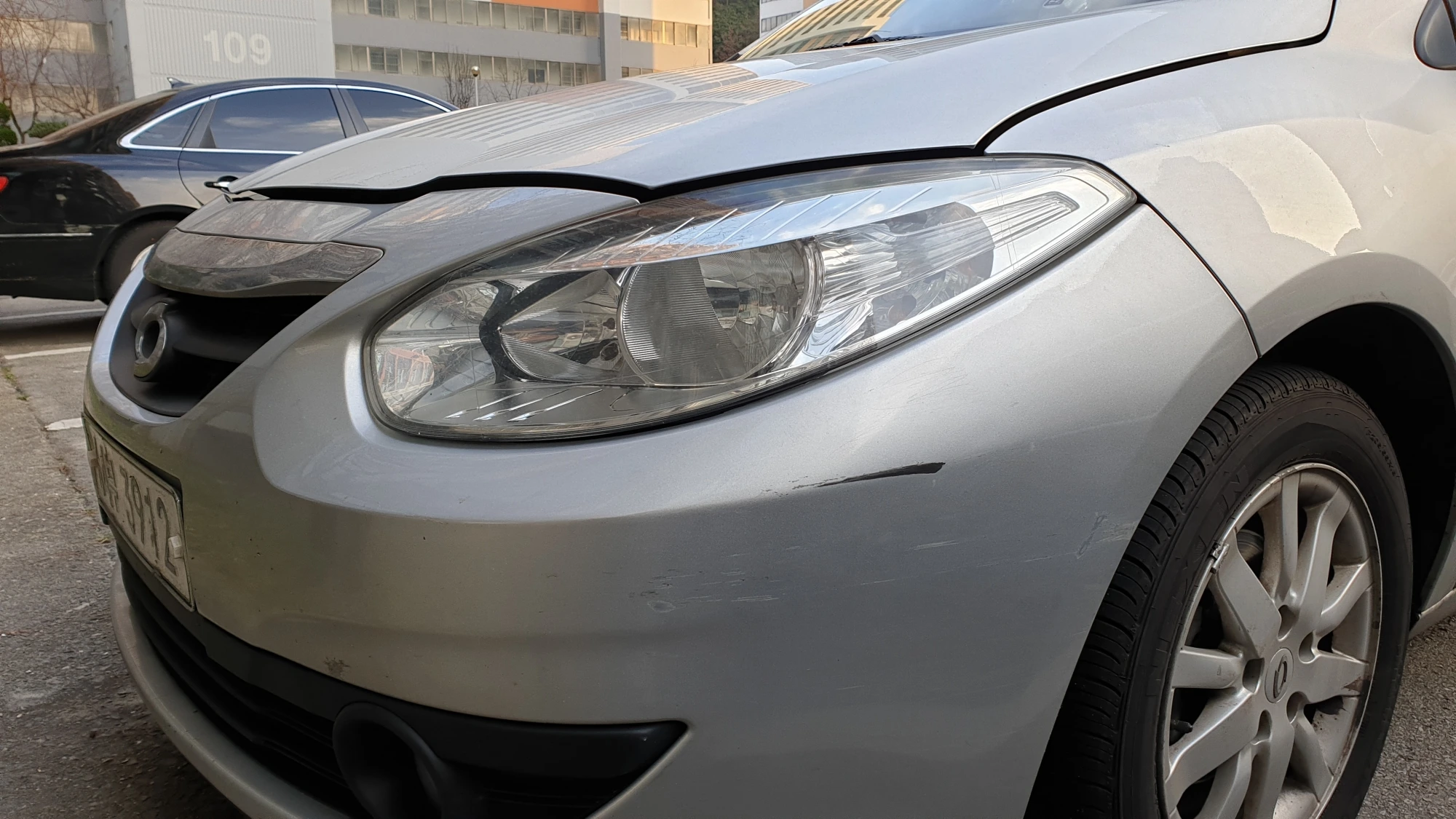

본문의 자동차는  2010년에 출고된 구형 뉴 SM3 준중형 승용차로 보조석 앞 전조등 램프를 작업한 내용이며 반대쪽 운전석 앞 전조등은 대칭형태로 되어 있고 램프를 빼거나 교체하는 방법은 동일합니다.

구형 SM3 전조등 램프 빼는 법

전조등 램프를 교체하는 방법 자체는 크게 어려운 부분이 없지만 전조등 본체 뒤쪽으로 공간이 매우 좁아서 램프 주변을 눈으로 볼 수 없고 손을 넣는 것도 상당히 제한 적이기 때문에 전조등 본체를 차체에서 일부 빼낸 상태에서 작업을 해야 하고 전조등 본체를 떼는 과정이 조금 불편했습니다.

물론 전조등 램프 주변의 상태를 잘 알고 있다면 전조등 본체를 탈거하지 않고 손 감각만으로 작업이 가능할 수도 있습니다.

자동차 전조등 램프를 점검하거나 교체할 때는 자동차의 시동을 끄고 해당 램프에 스위치가 꺼진 상태에서 작업하는 것이 안전합니다.

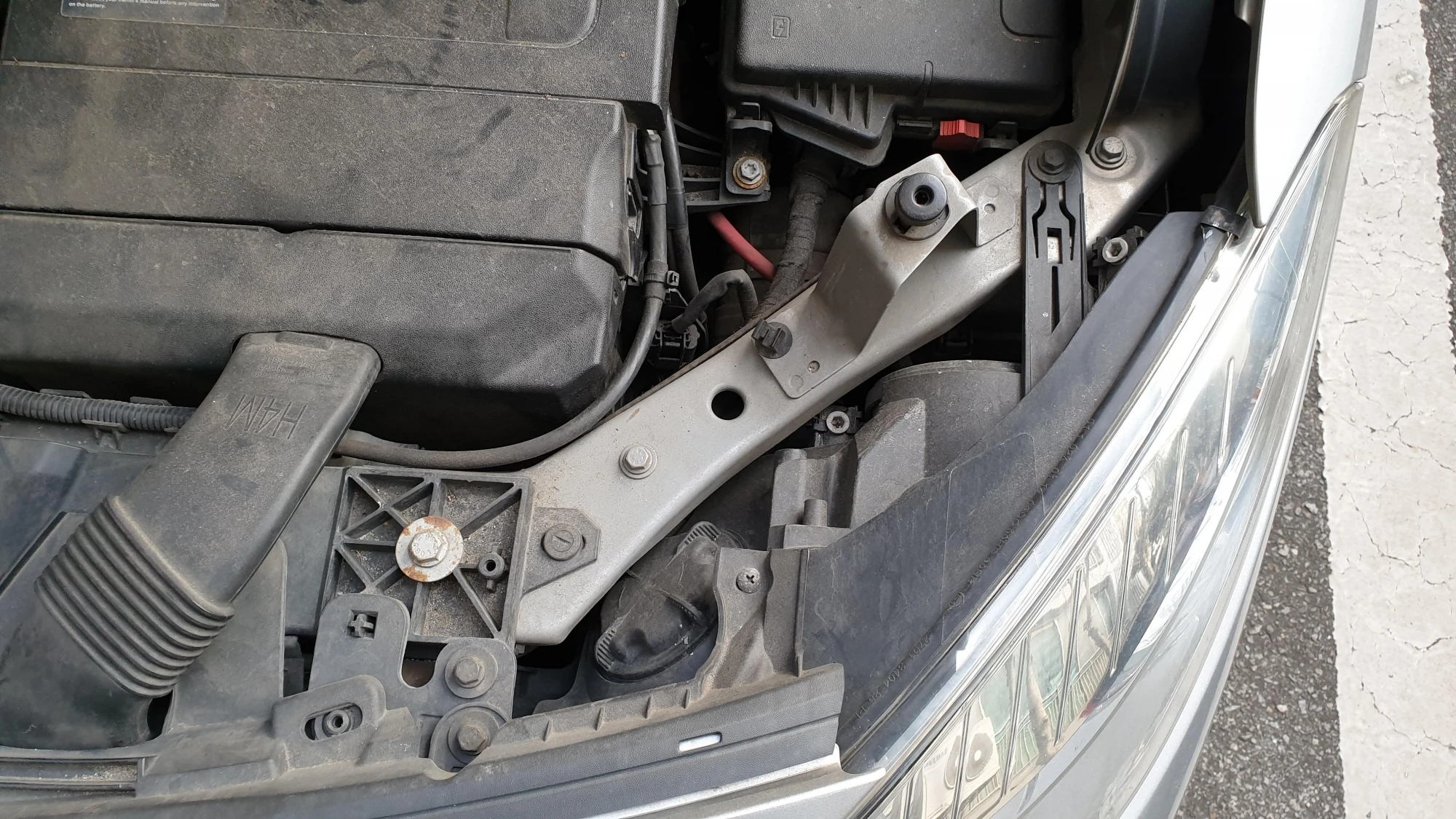

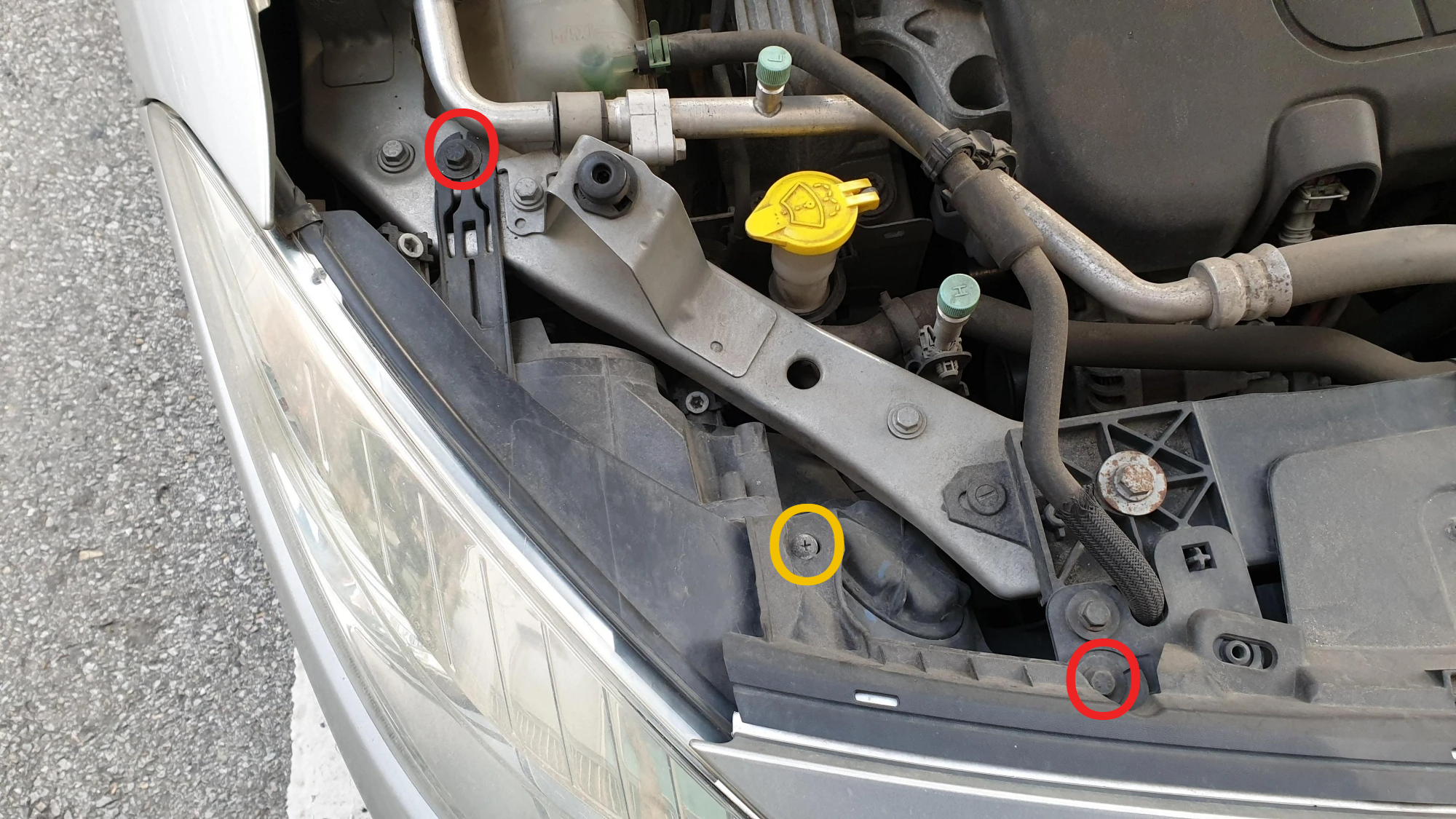

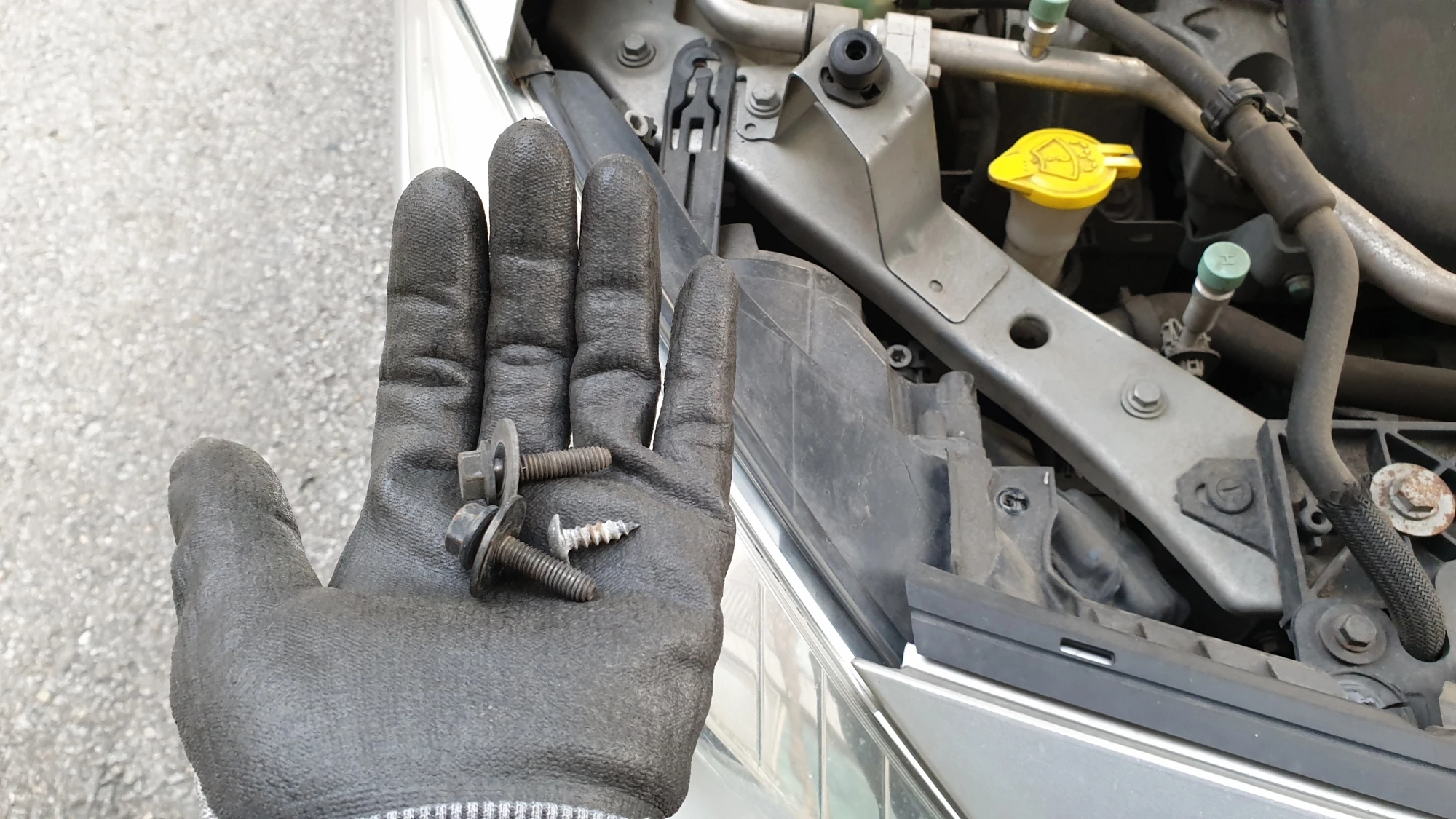

왼쪽 사진 동그라미 안에 볼트는 전조등 본체를  고정하는 볼트로 빨간색 동그라미 안에 볼트는 10mm 복스로 풀어야 하는데 아래쪽 볼트는 조금 안쪽으로 들어가 있어서 스패너 공구로는 볼트를 푸는 것이 상당히 불편합니다.

노란색 동그라미 안에 볼트는 T20 별드라이버를  사용해서 풀어야 합니다.

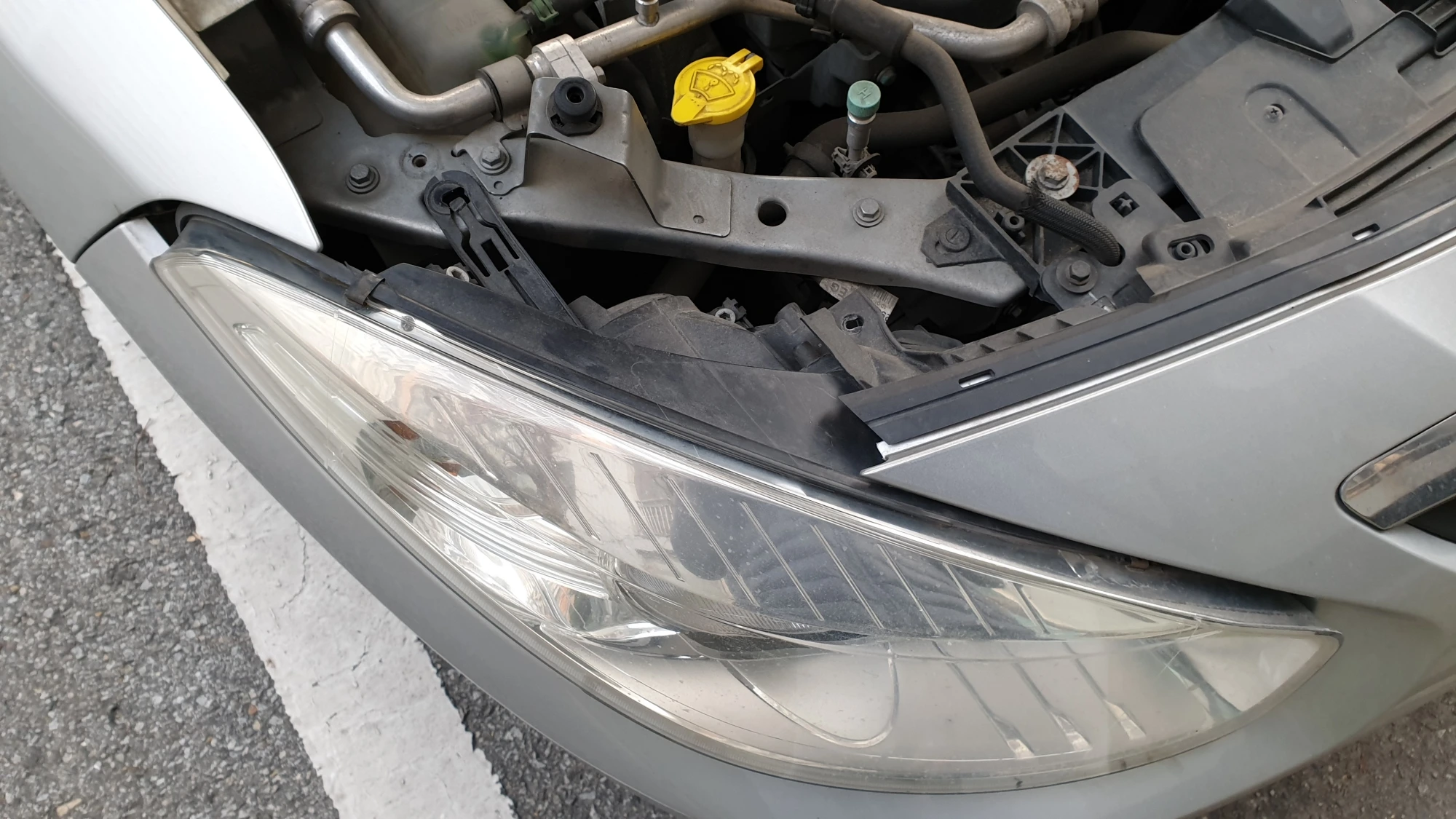

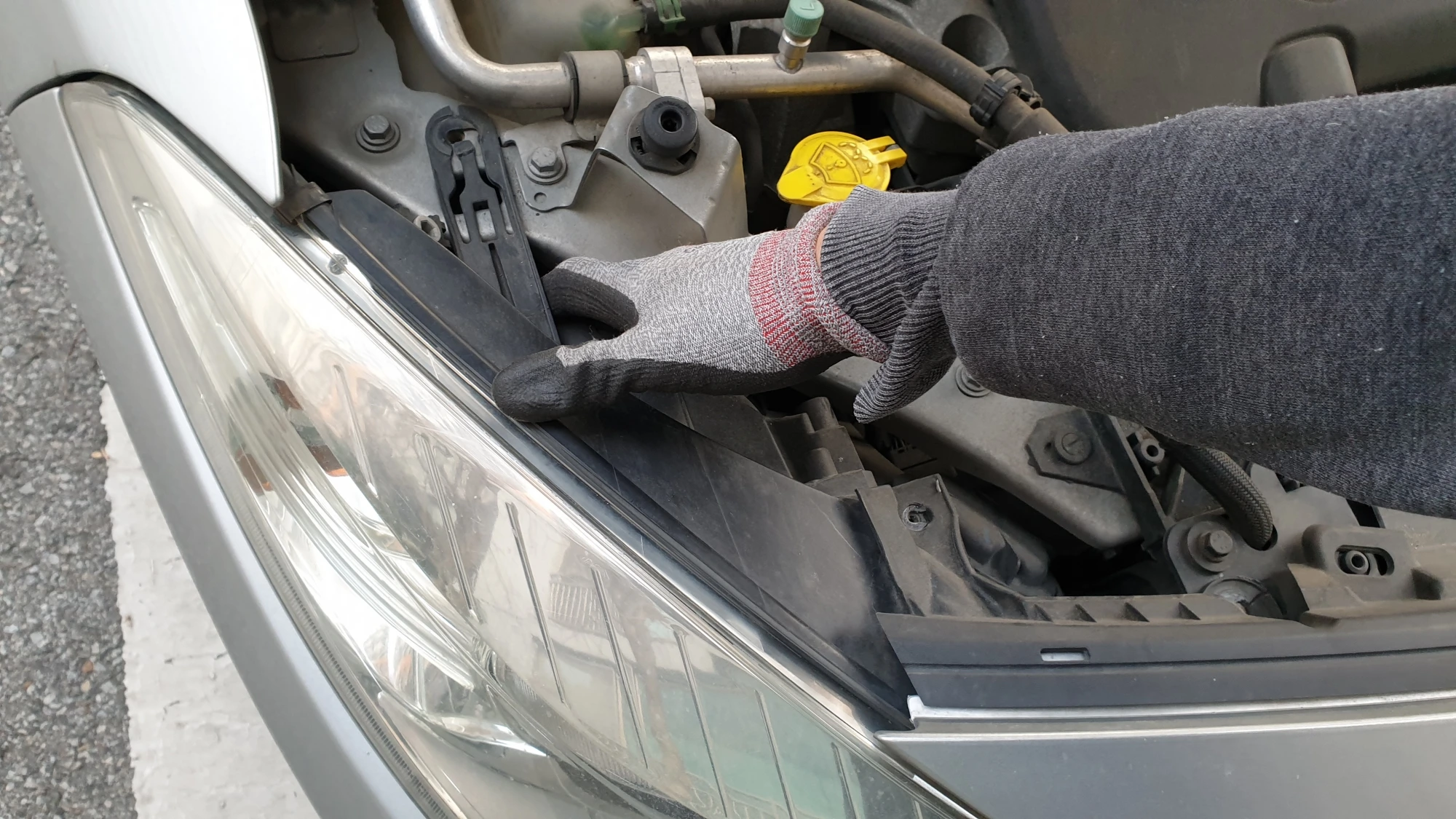

다른 SM3도 그런지 모르겠지만 제 SM3는 전조등 본체가 완전히 빠지지 않고 오른쪽 사진처럼 앞으로 조금 튀어나오는 정도에서 더 이상 빠지지 않았습니다.

다행히 방향지시등 램프가 있는 쪽을 바깥쪽으로 벌릴 수 있었으며 작업 공간을 확보할 수 있었습니다.

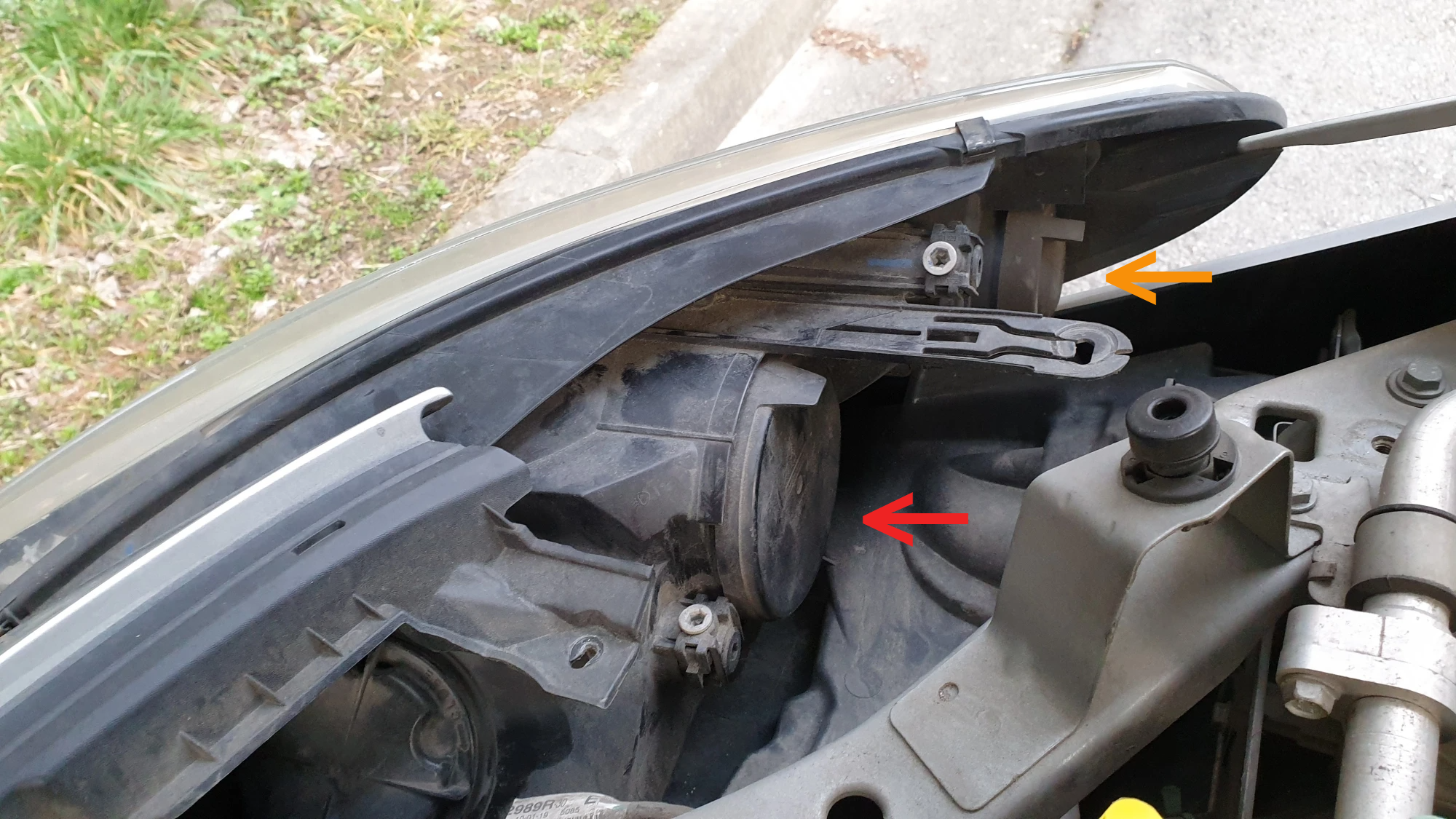

왼쪽 사진 빨간색 화살표가 가리키는 것은 전조등 램프의 커버이며 위에 노란색 화살표가 가리키는 것은 방향지시등 램프 커버입니다.

두 커버 모두 고무로 되어 있고 위쪽 손잡이를 잡아당기면 빠집니다.

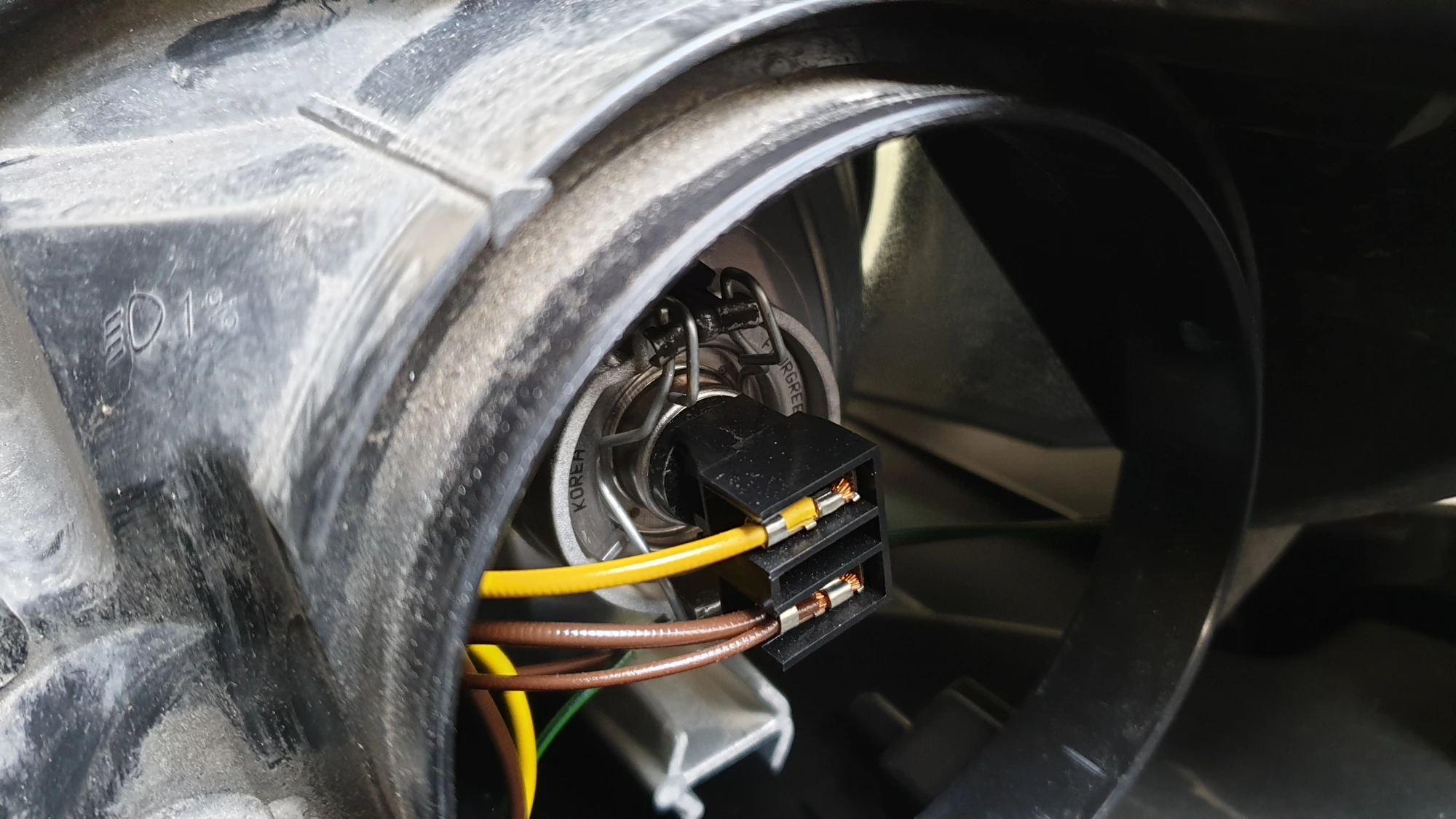

오른쪽 사진은 전조등 램프 커버를 벗긴 모습으로 안쪽으로 잭이 끼워진 램프가 보입니다.

램프 뒤에 끼워진 잭은 몸 쪽으로 당기면 위에 사진처럼 빠집니다.

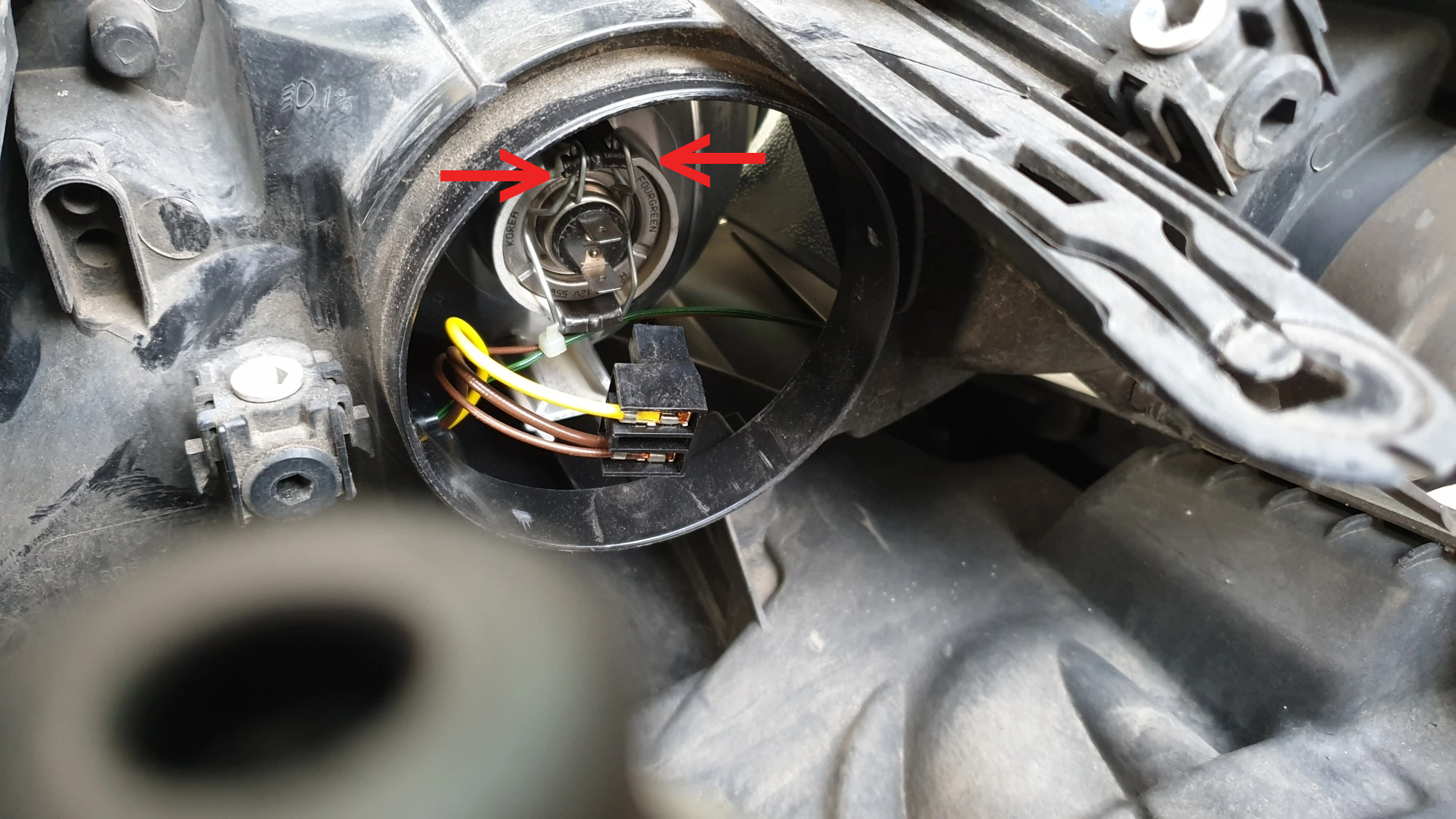

램프는 철 클립을 이용해 고정되어 있으며 화살표가 가리키는 클립은 각각 살짝 누른 상태에서 바깥쪽으로 움직이면 클립이 걸려있는 곳에서 빠지면서 아래로 열립니다.

전조등 램프는 잠깐만 켜놔도 온도가 꽤 높이 올라가기 때문에 사용한 직후에는 주의해서 작업해야 합니다.

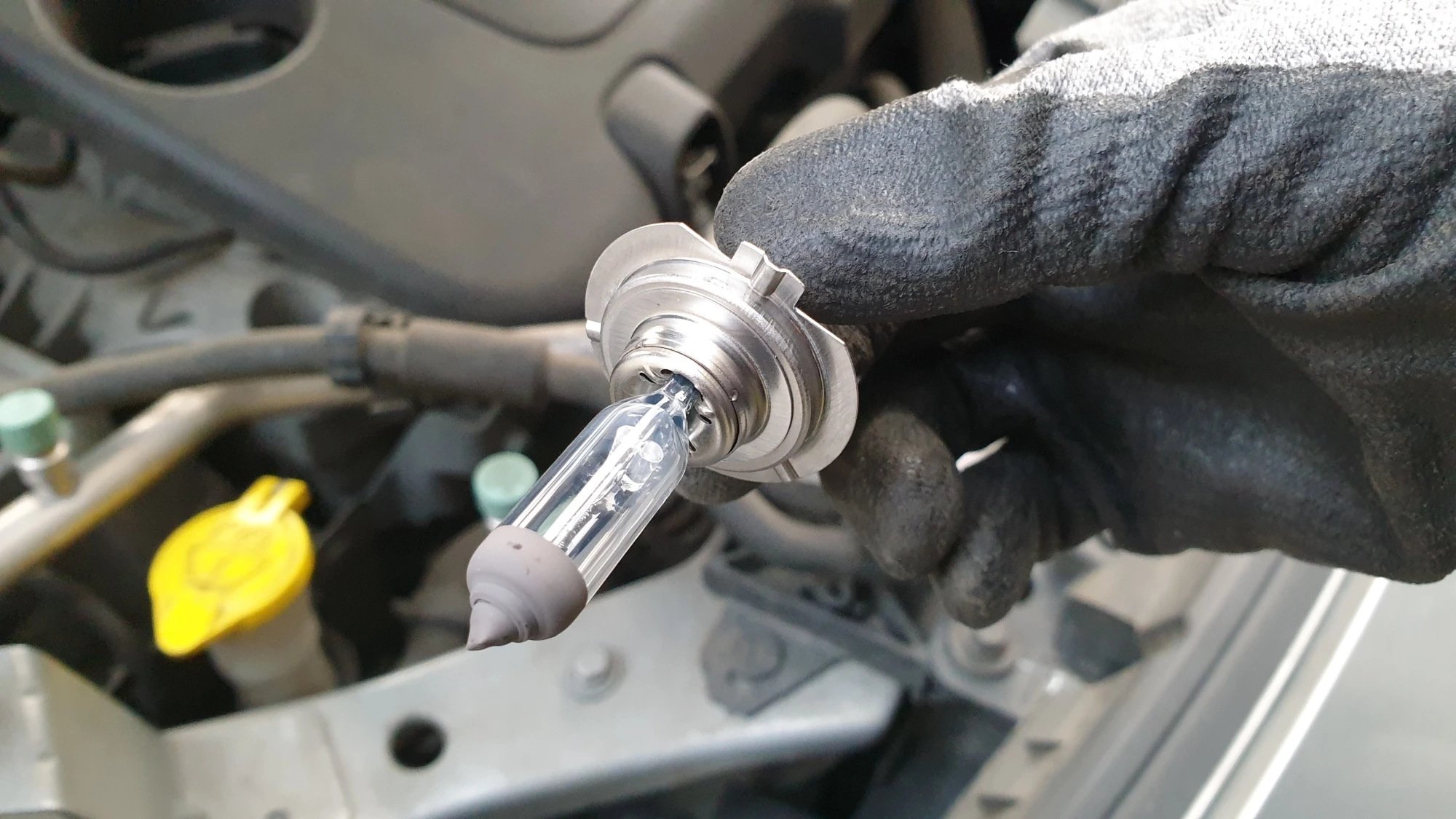

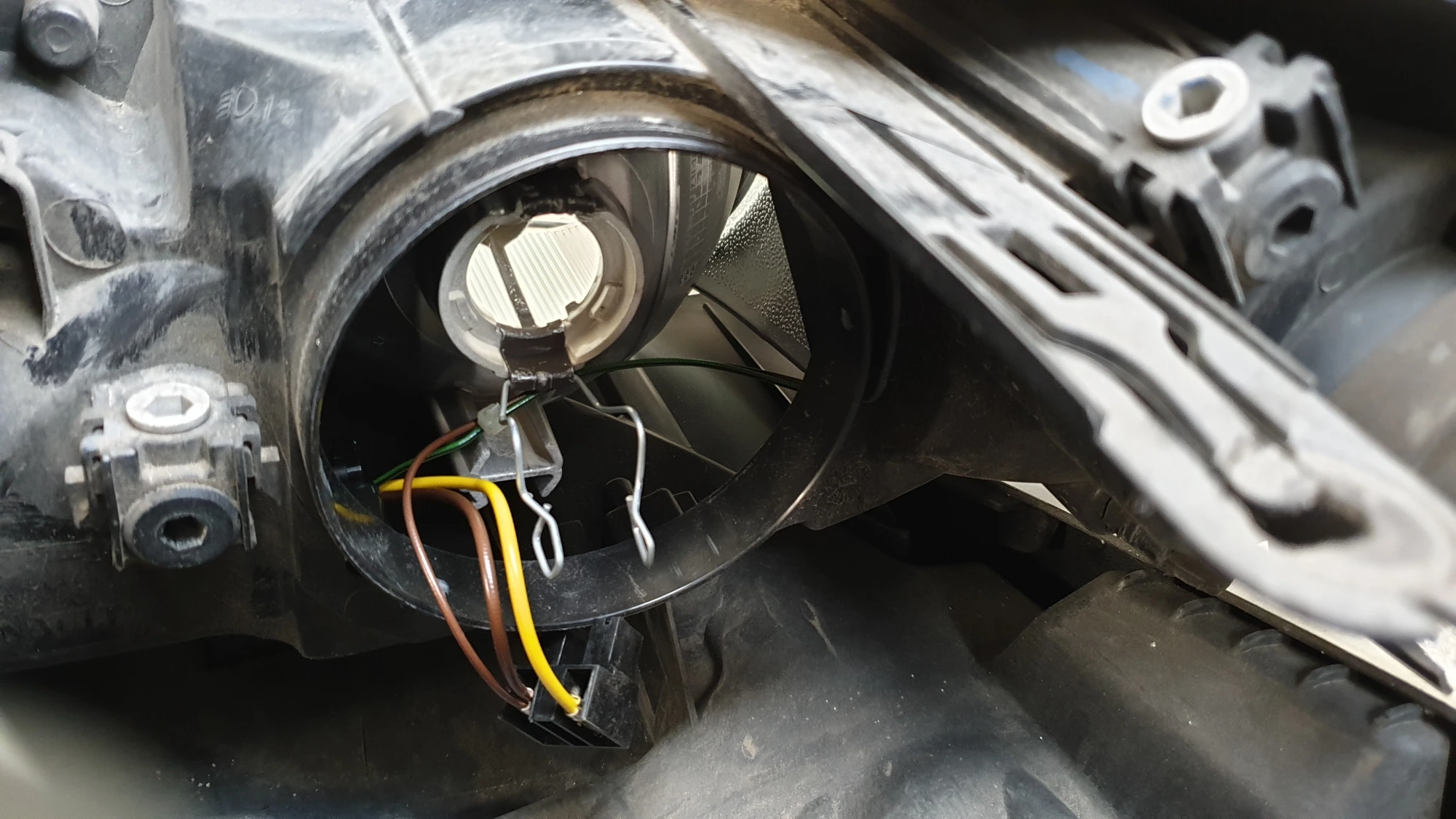

철클립을 아래로 내린 상태에서 위에 사진처럼 램프 단자 부분을 잡고 빼내면 됩니다.

구형 SM3 전조등 램프 규격, 교체 끼우는 방법

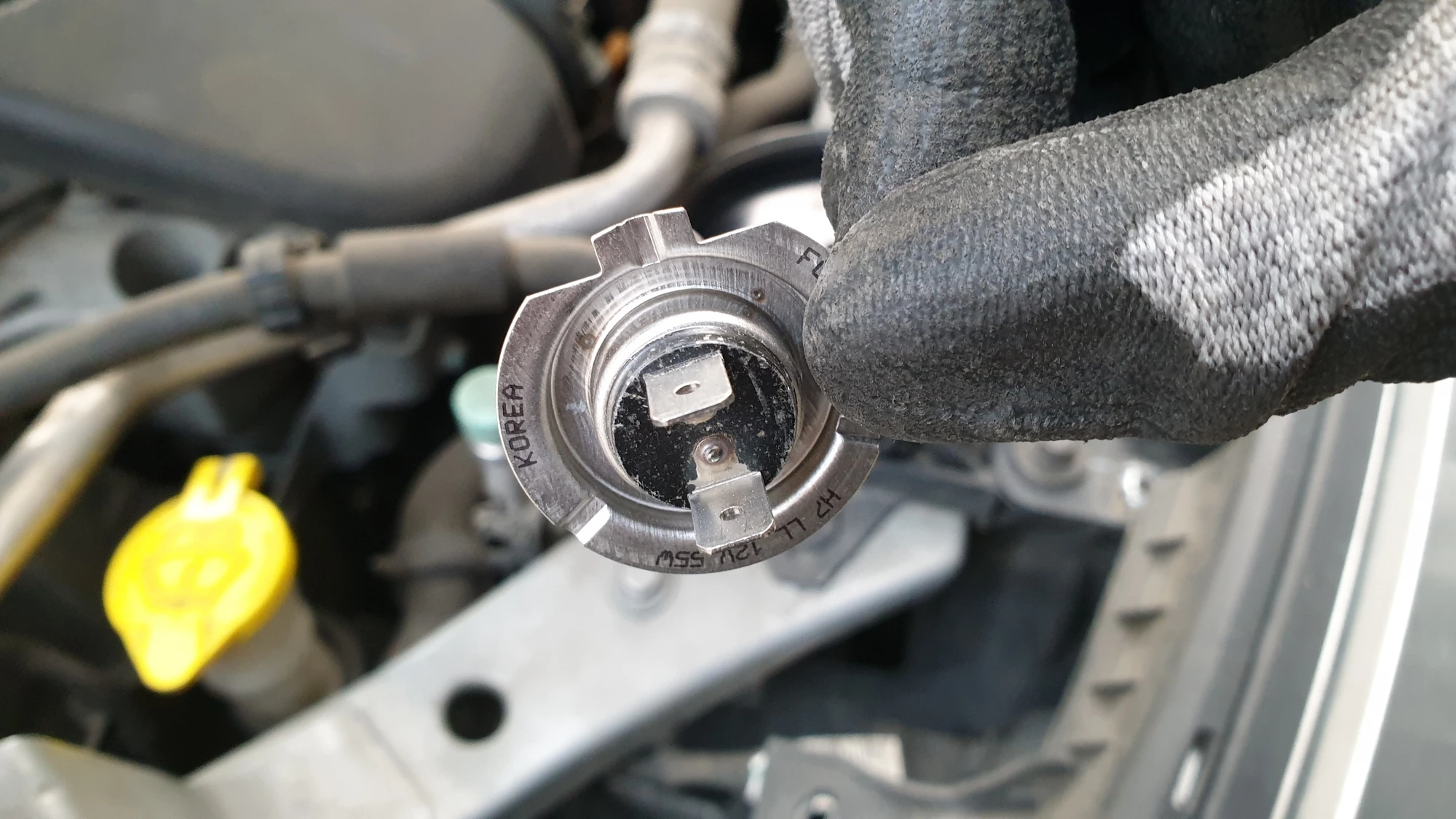

자동차 전조등 램프는 차종마다 차이가 있을 수 있으며 왼쪽 사진처럼 램프 방열판 부분에 규격이 표시되어 있습니다.

구형 뉴 SM3 전조등 램프 규격은 H7 55W 12V입니다.

새 램프를 끼울 때는 방열판의 모양을 맞춰서 끼워야 합니다.

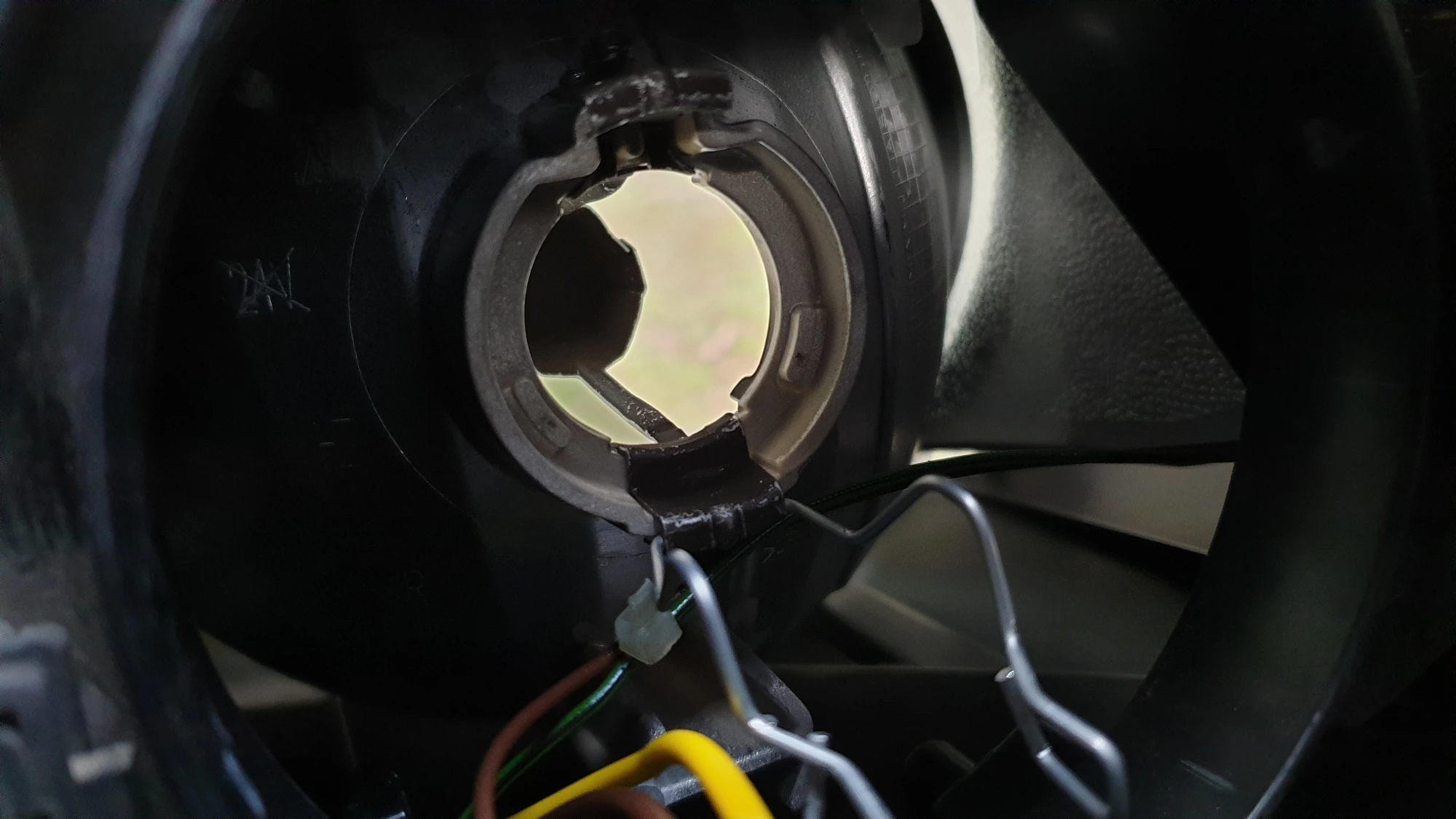

왼쪽 사진처럼 방열판 테두리 일부는 깎인 모양을 하고 있으며 오른쪽 사진처럼 램프를 끼우는 곳 위쪽이 같은 모양으로 되어 있습니다.

방열판의 깎인 모양과 끼우는 곳의 모양을 서로 맞춰서 끼우면 됩니다.

 램프를 취급할 때는 유리 부분을 맨손으로 잡지 말고 유리 부분에 이물질이 묻지 않도록 주의해야 합니다.

만약 유리 부분에 지문이나 이물질이 묻었다면 깨끗하고 부드러운 천으로 가볍게 닦아냅니다.

램프를 전조등 본체에 밀착시킨 다음 아래로 내렸던 클립을 위로 들어 올려 위쪽 고리에 걸어줍니다.

그리고 위에 사진처럼 전원잭을 끼웁니다.

전원잭을 끼운 다음 고무 커버를 닫고 전조등 스위치를 켜서 해당 램프가 정상적으로 켜지는지 확인합니다.

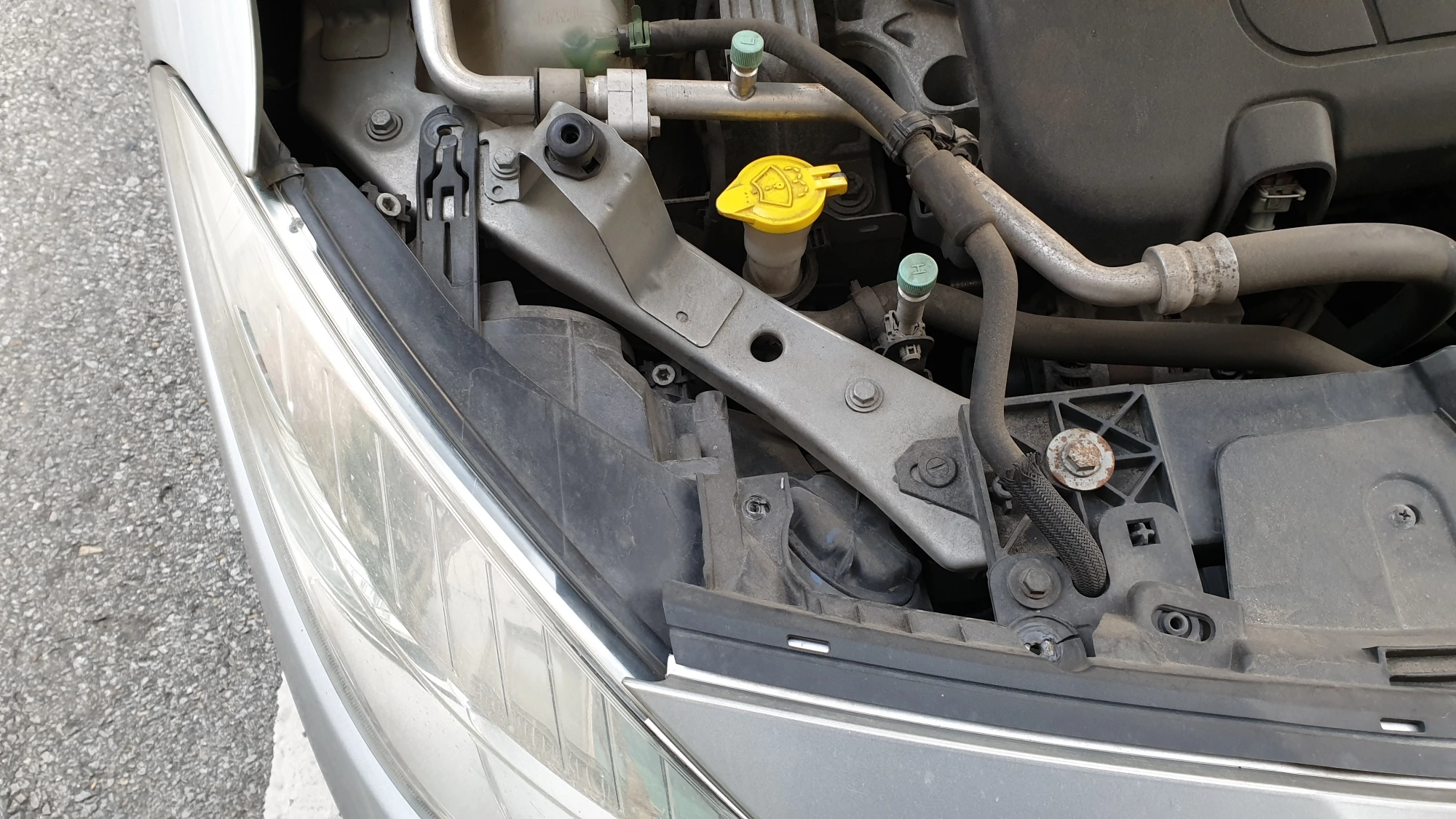

그리고 앞서 밖으로 벌렸던 방향지시등 쪽을 오른쪽 사진처럼 휀더 쪽으로 최대한 밀착시킨 다음 전조등 본체를 전체적으로 밀어 넣어서 끼웁니다.

이때 지그시 눌러서 밀어 넣기보다는 조금 강한 힘으로 짧게 툭 치듯 밀어 넣는 것이 편했습니다.

전조등 본체를 차체에 끼운 다음 앞서 풀었던 3개의 볼트를 조여서 고정하면 전조등 램프 교체가 완료됩니다.

램프 교체 작업을 완료한 후에는 교체한 램프뿐만 아니라 다른 램프들도 정상적으로 작동하는지 한 번 더 확인합니다.
