자동차 퓨즈 확인 방법 퓨즈박스 위치 배선도

자동차 퓨즈박스 위치, 퓨즈를 빼서 단선 여부 확인 방법, 연결된 장치를 확인할 수 있는 배선도

자동차 실내에는 조명을 비롯해 오디오, 에어컨, 전동시트, 열선 등 다양한 전기 장치들이 있고 외부에도 사이드미러, 헤드라이트 등이 있으며 엔진룸에도 전기를 사용하는 많은 장치들이 있습니다.

이런 장치들이 갑자기 작동하지 않는다면 가장 먼저 퓨즈를  확인하는 것이 일반적입니다.

자동차에 전기 장치들은 과전류로 인해 장치가 파손되는 것을 막고 피해와 불편을  최소화할 수 있도록 퓨즈가 각각 연결되어 있습니다.

이런 자동차 퓨즈들은 한 곳에 모아 박스 형태로 설치되어 있습니다.

퓨즈박스의 위치는 대체로 운전석 주변과 엔진룸에 있는 경우가 많습니다.

참고로 자동차 퓨즈박스의 위치나 퓨즈 규격, 확인 및 교체 방법에 관한 내용은 해당 차량의 취급 설명서 또는 제조사 홈페이지 고객지원 부분에서도 확인할 수 있습니다.

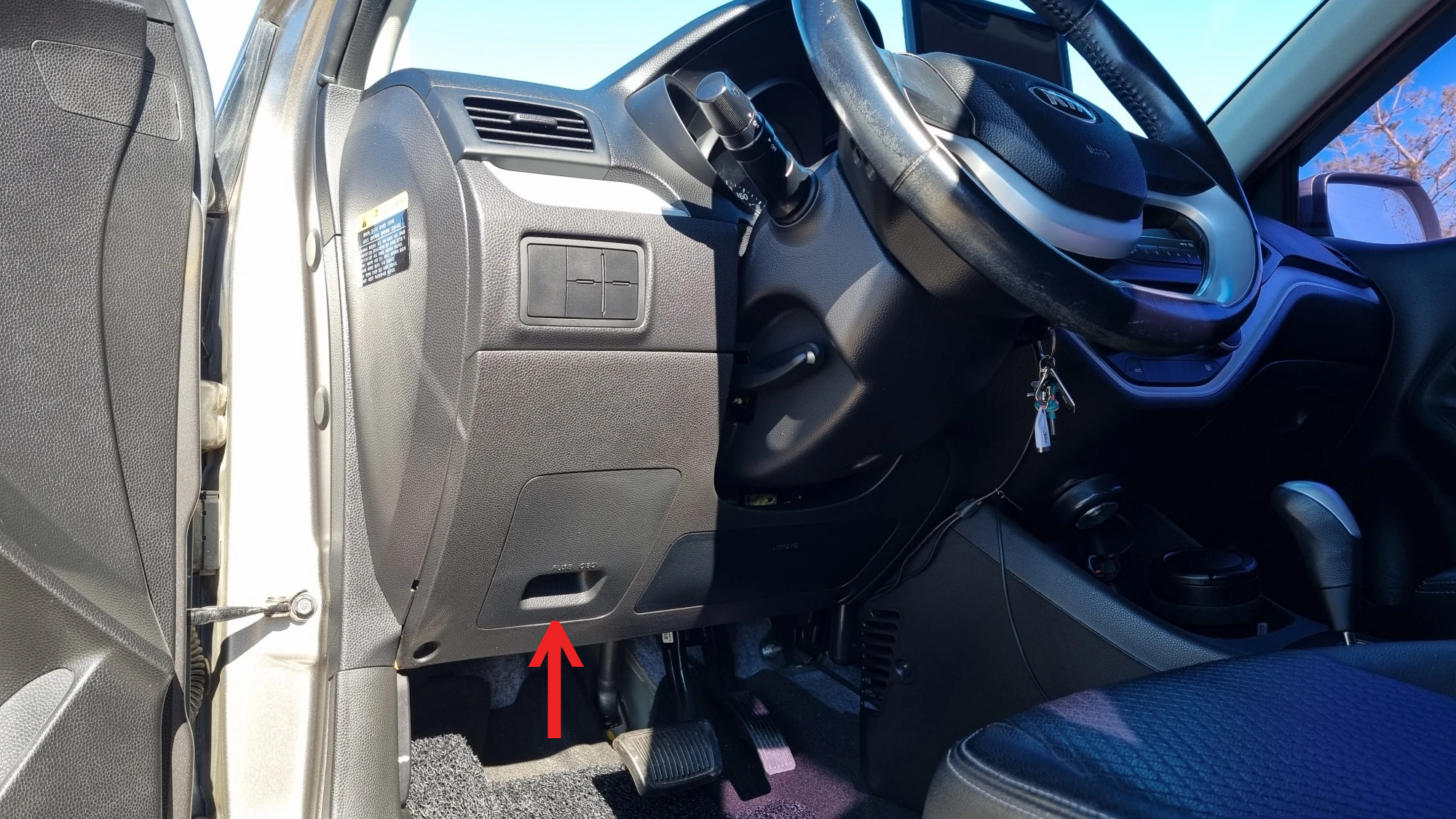

위에 왼쪽 사진은 경차 모닝의 운전석 모습으로 화살표가 가리키는 곳에 퓨즈박스가 있습니다.

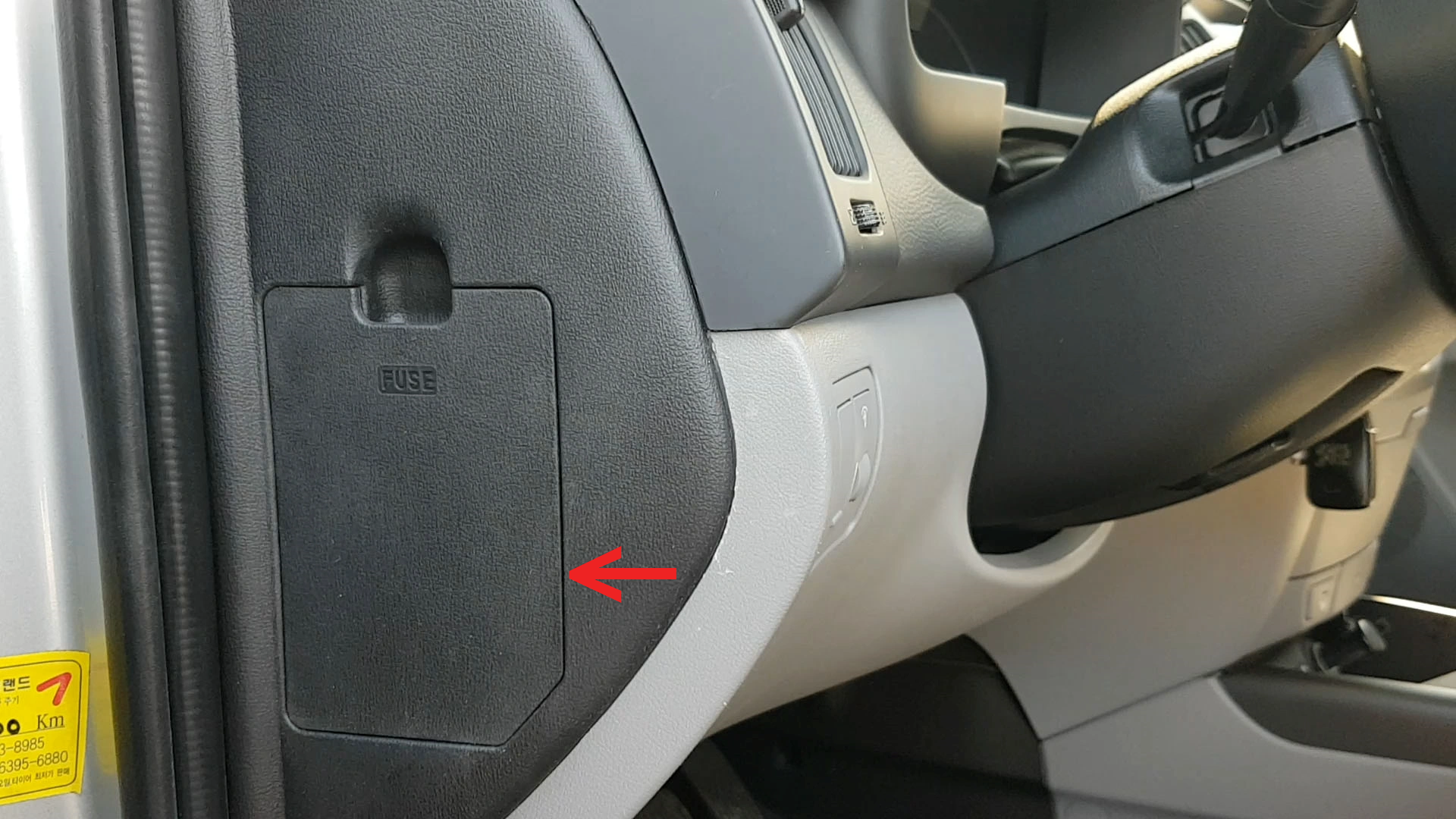

오른쪽 사진은 준중형 승용차 아반떼 HD의 운전석 모습으로 화살표가 가리키는 덮게를 열면 퓨즈가 있으며 운전석 도어를 열어 놓은 상태에서 볼 수 있습니다.

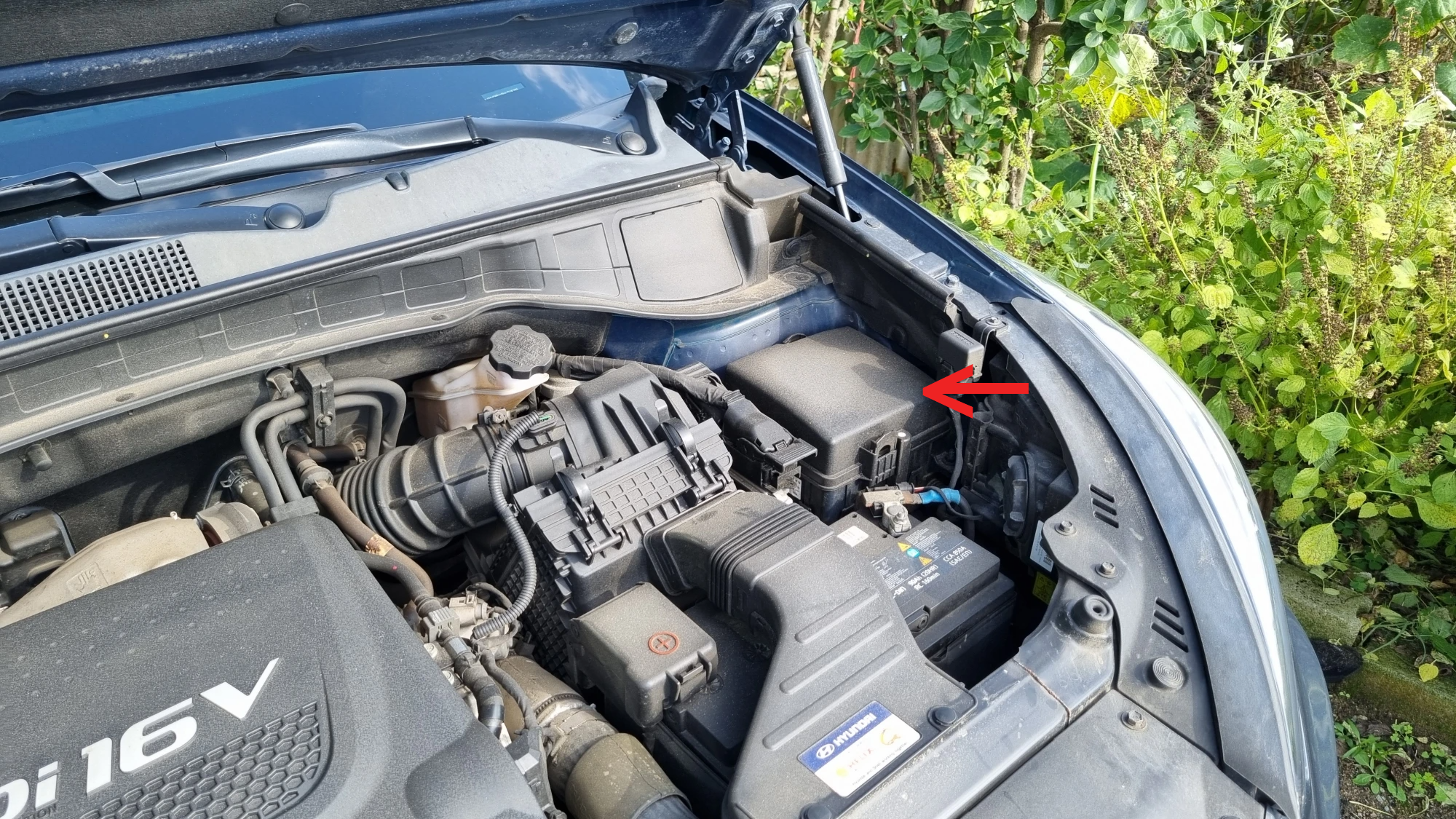

위에 왼쪽 사진은 싼타페 DM의 엔진룸 모습으로 화살표가 가리키는 것이 엔진룸 퓨즈박스입니다.

퓨즈박스가 위로 노출되어 있고 주변에 공간도 충분해서 박스를 열거나 퓨즈를 빼서 확인하는 것도 비교적 용이합니다.

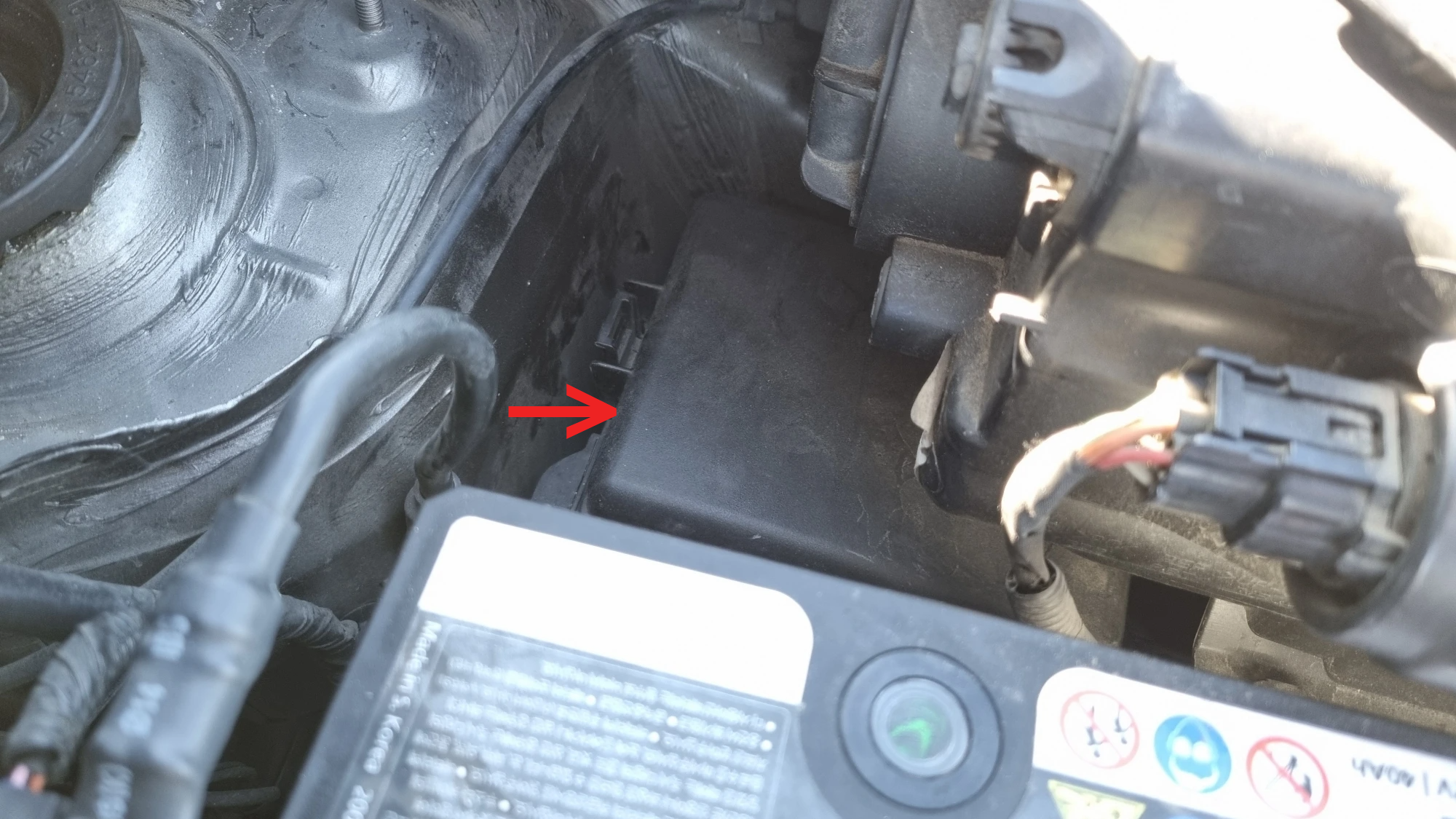

오른쪽 사진은 모인 차량의 엔진룸 모습으로 화살표가 가리키는 것이 퓨즈박스입니다.

퓨즈박스가 안쪽으로 들어가 있고 주변에 다른 장치들이 가깝게 있어서 퓨즈박스를 열거나 퓨즈를 빼서 확인하는 것이 다소 불편합니다.

대부분의 자동차 엔진룸 퓨즈박스는 배터리 근처에 있는데 차량 엔진룸의 구조에 따라서 퓨즈박스 커버를 열거나 퓨즈를 확인하는 작업이 다소 불편하거나 어려울 수 있습니다.

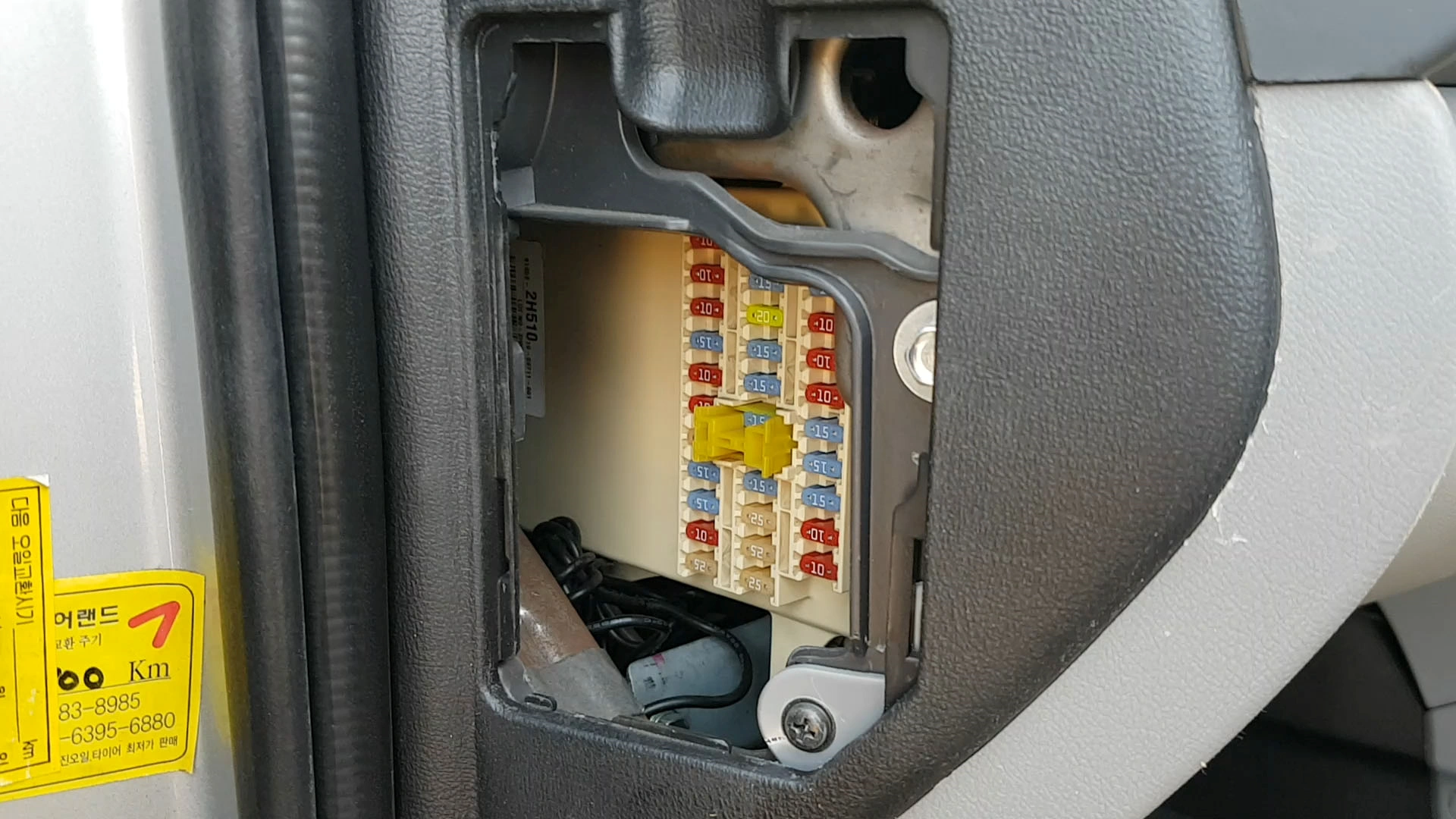

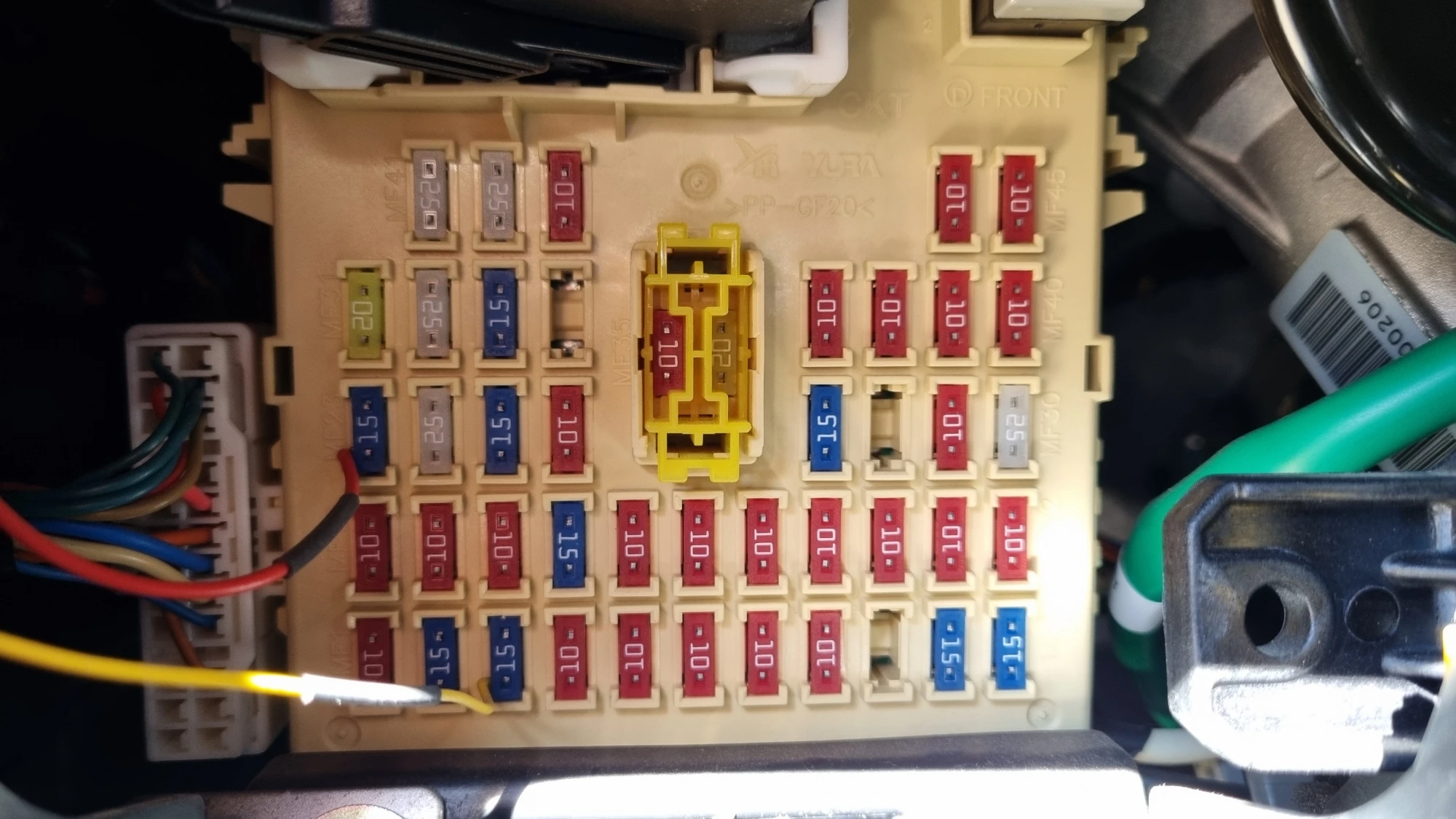

퓨즈박스 커버를 열면 왼쪽 사진처럼 안쪽에 퓨즈들이 보입니다.

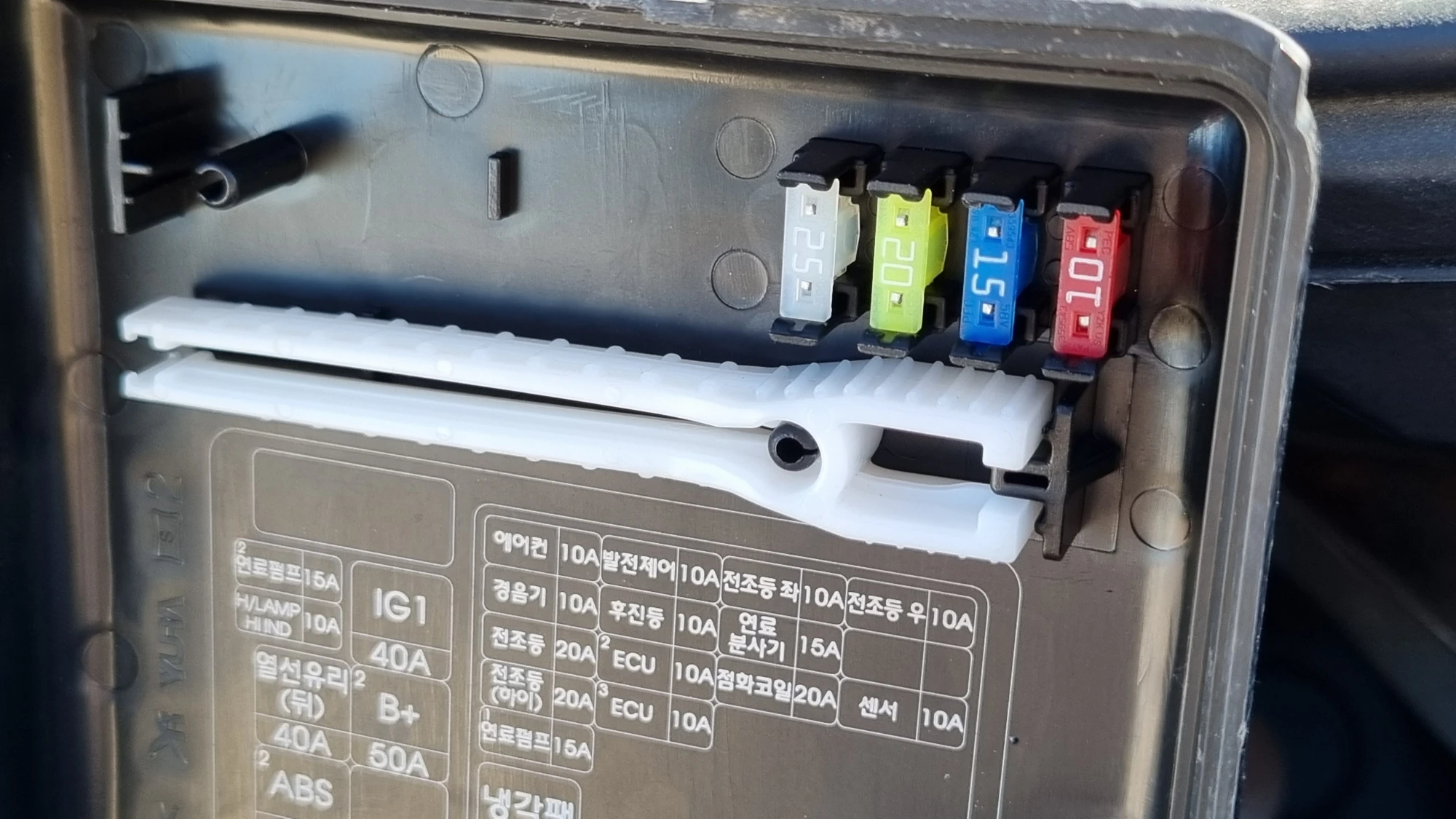

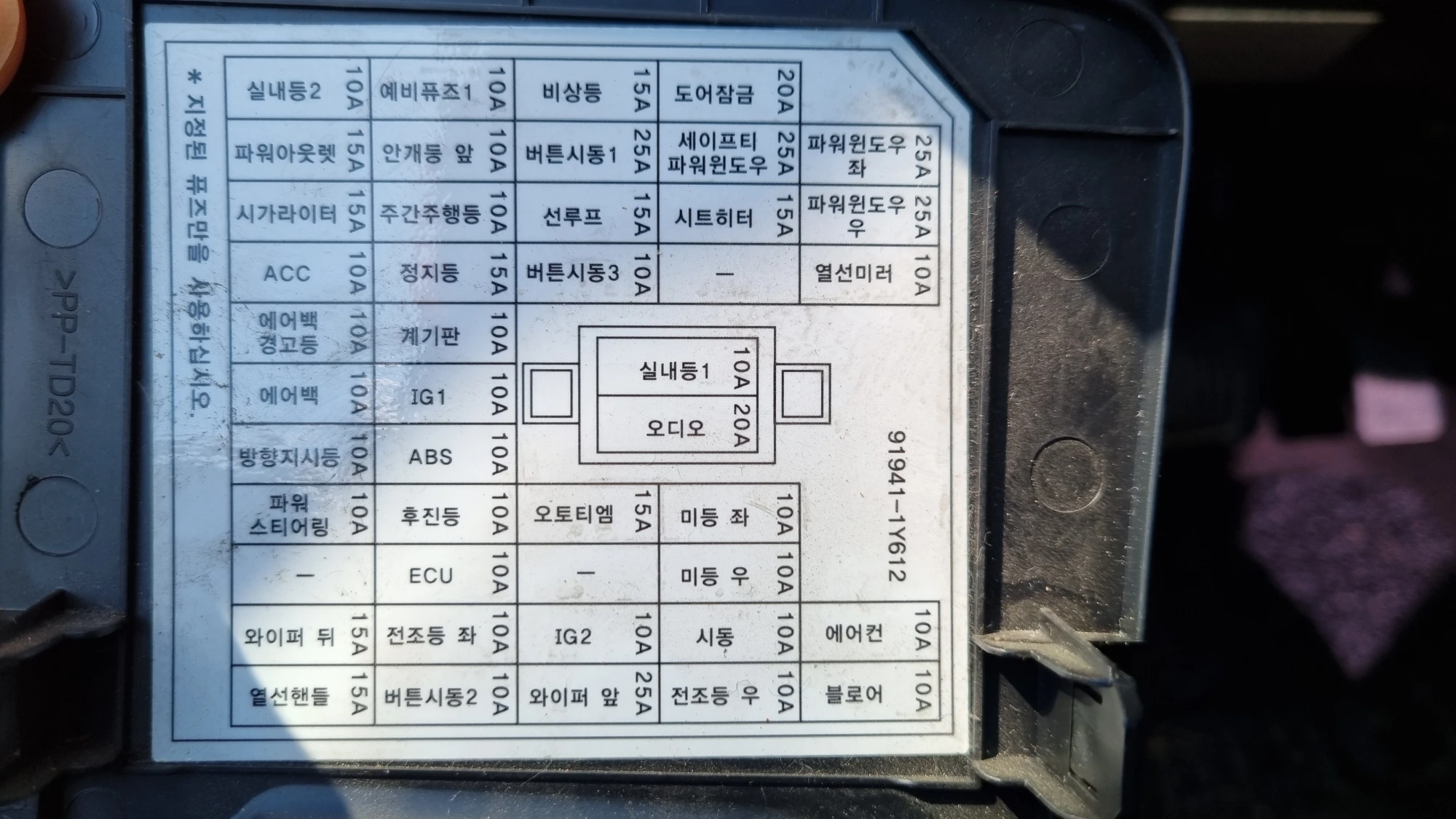

그리고 퓨즈 덮게에는 가운데 사진처럼 퓨즈의 용량과 연결된 장치가 표시되어 있습니다.

배선도에 나와있는 퓨즈 위치는 실제 퓨즈 박스에 퓨즈 위치와 동일한데 퓨즈 위치와 함께 배선도와 퓨즈에 표시되어 있는 용량도 함께 확인하는 것이 정확합니다.

퓨즈의 상태를 확인하려면 해당 퓨즈를 빼서 확인해야 하는데 퓨즈 사이 간격이 매우 좁고 뻑뻑하게 끼워져 있어서 맨손으로 빼는 것은 거의 불가능합니다.

주의 : 자동차 퓨즈를 빼거나 끼울 때 전용 도구가 아닌 니퍼 펜치 드라이버 등 금속 공구를 잘못 사용하면 퓨즈가 파손되거나 장치에 문제가 생길 수 있기 때문에 가급적 전용 도구를 사용하는 것이 안전합니다.

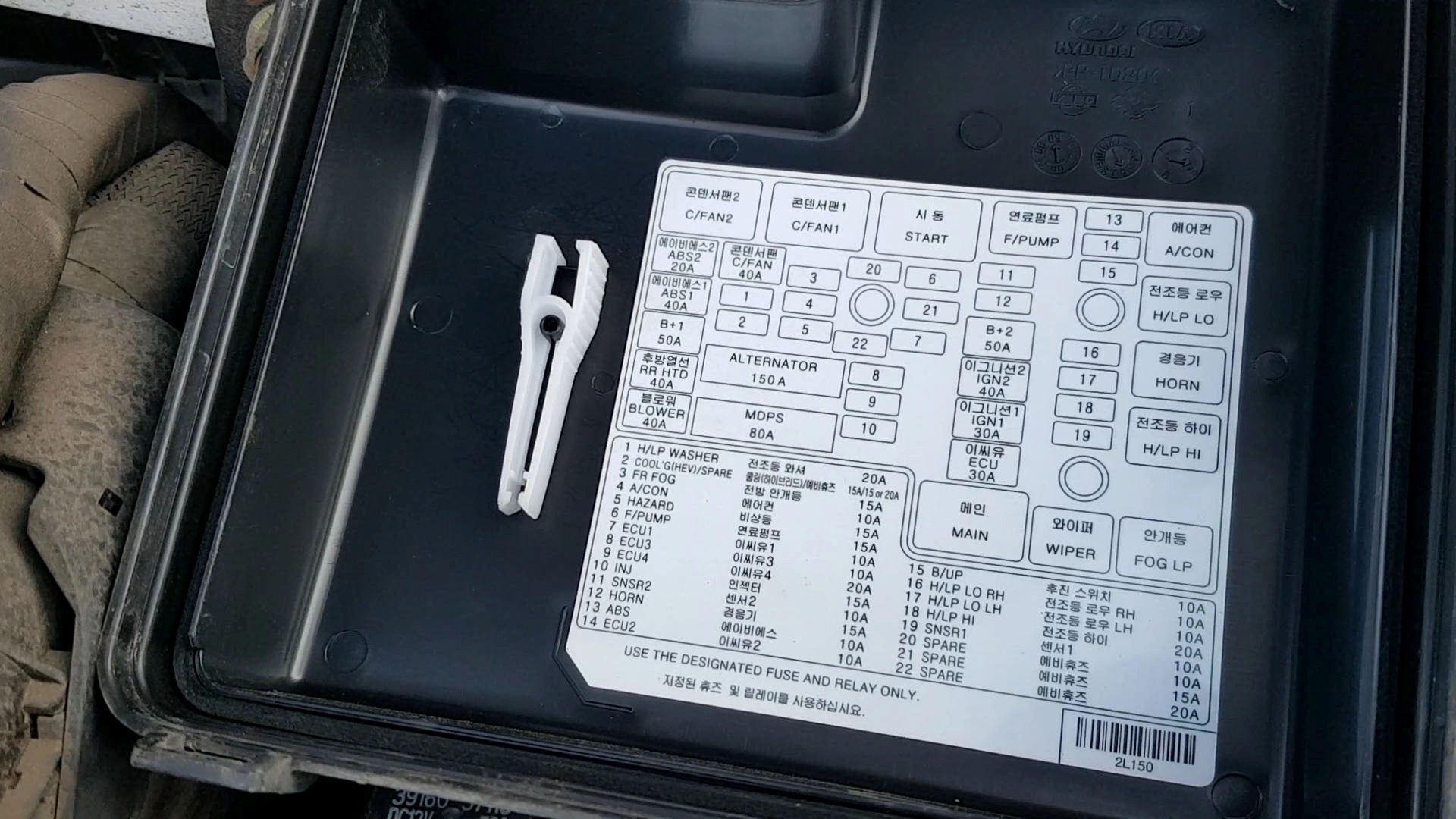

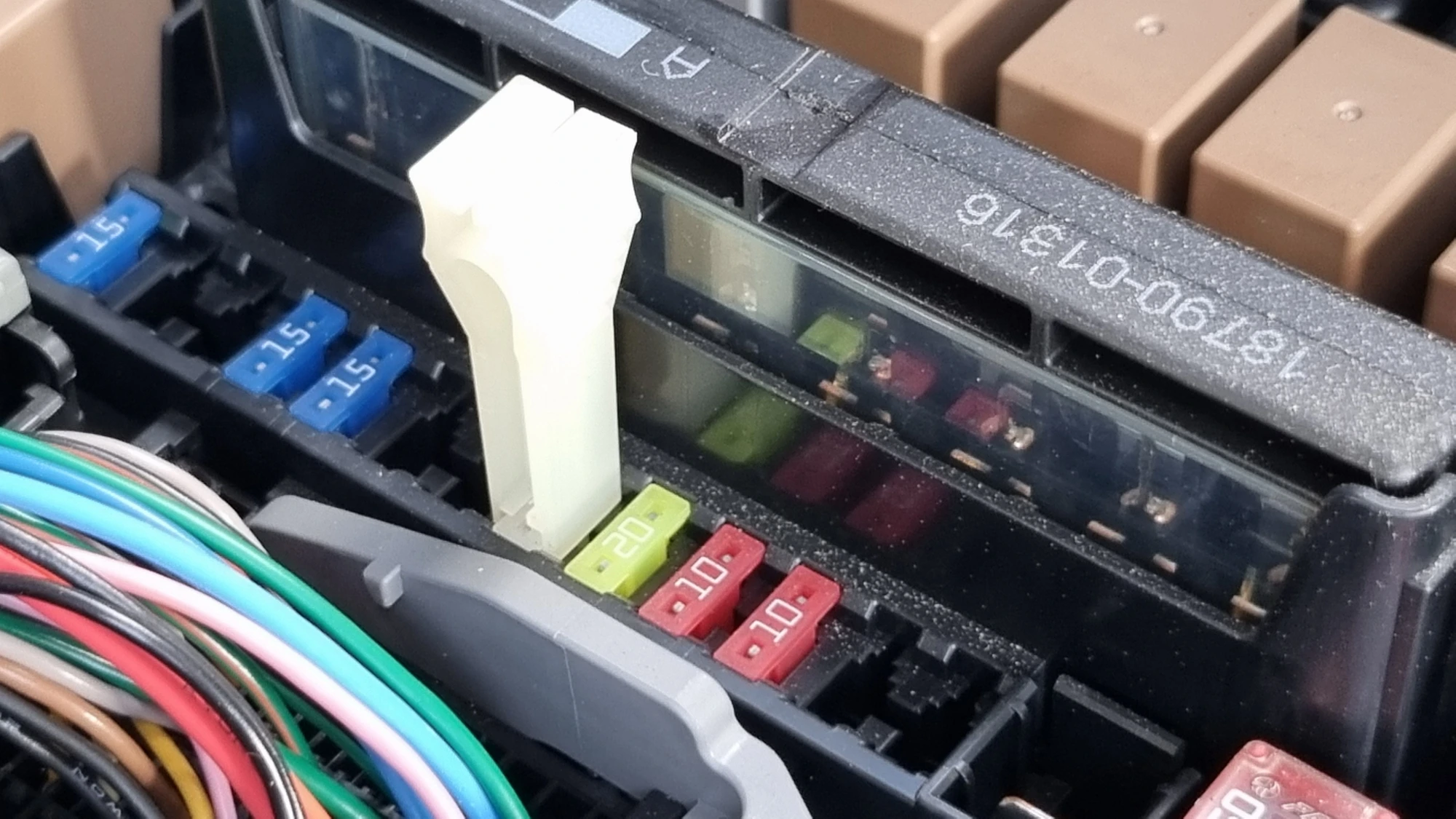

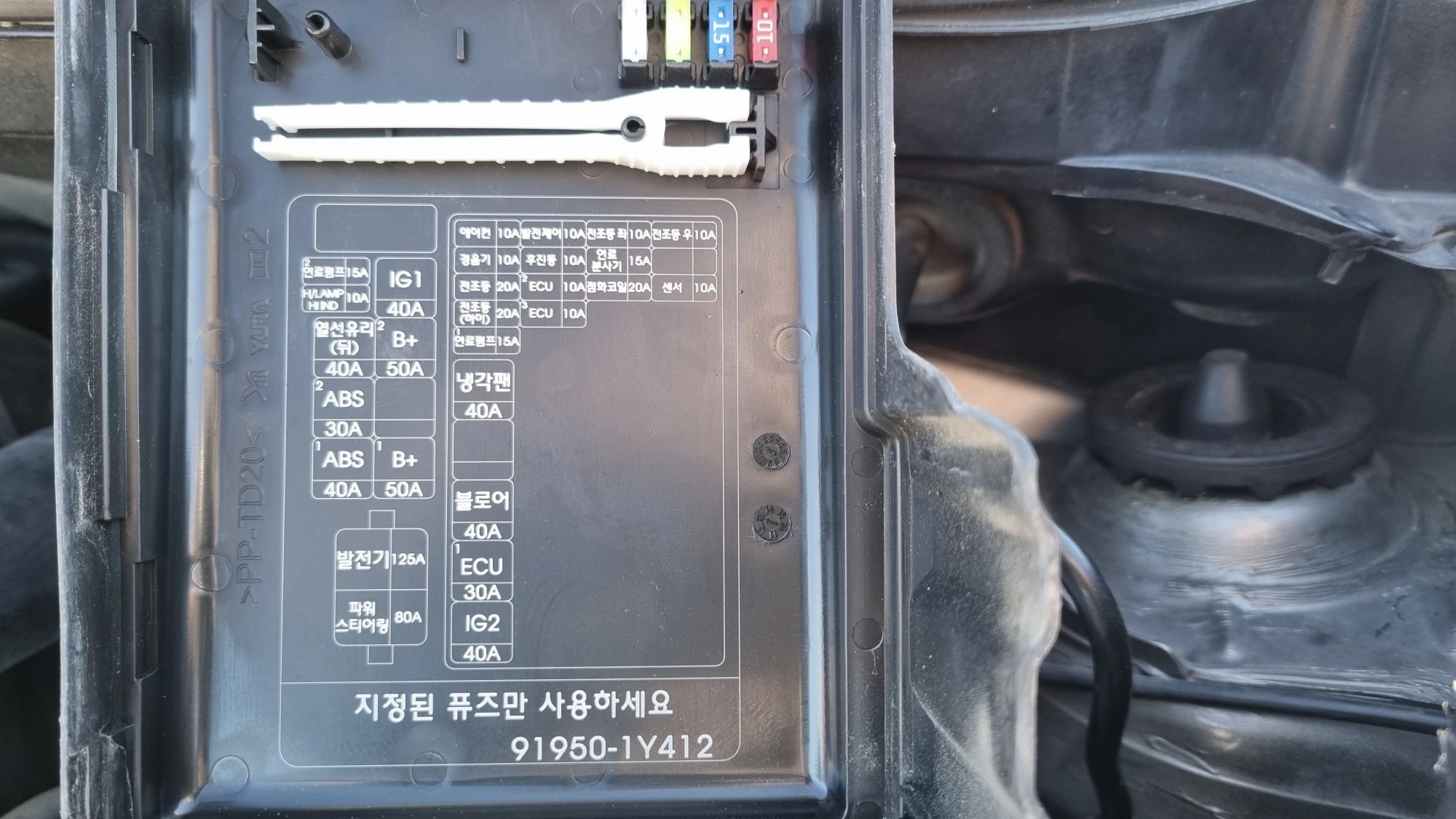

왼쪽 사진은 모닝의 엔진룸 퓨즈박스 커버의 모습이고 가운데 사진은 싼타페 DM의 엔진룸 퓨즈박스 커버의 모습으로 집게 모양의 흰색 도구가 끼워져 있습니다.

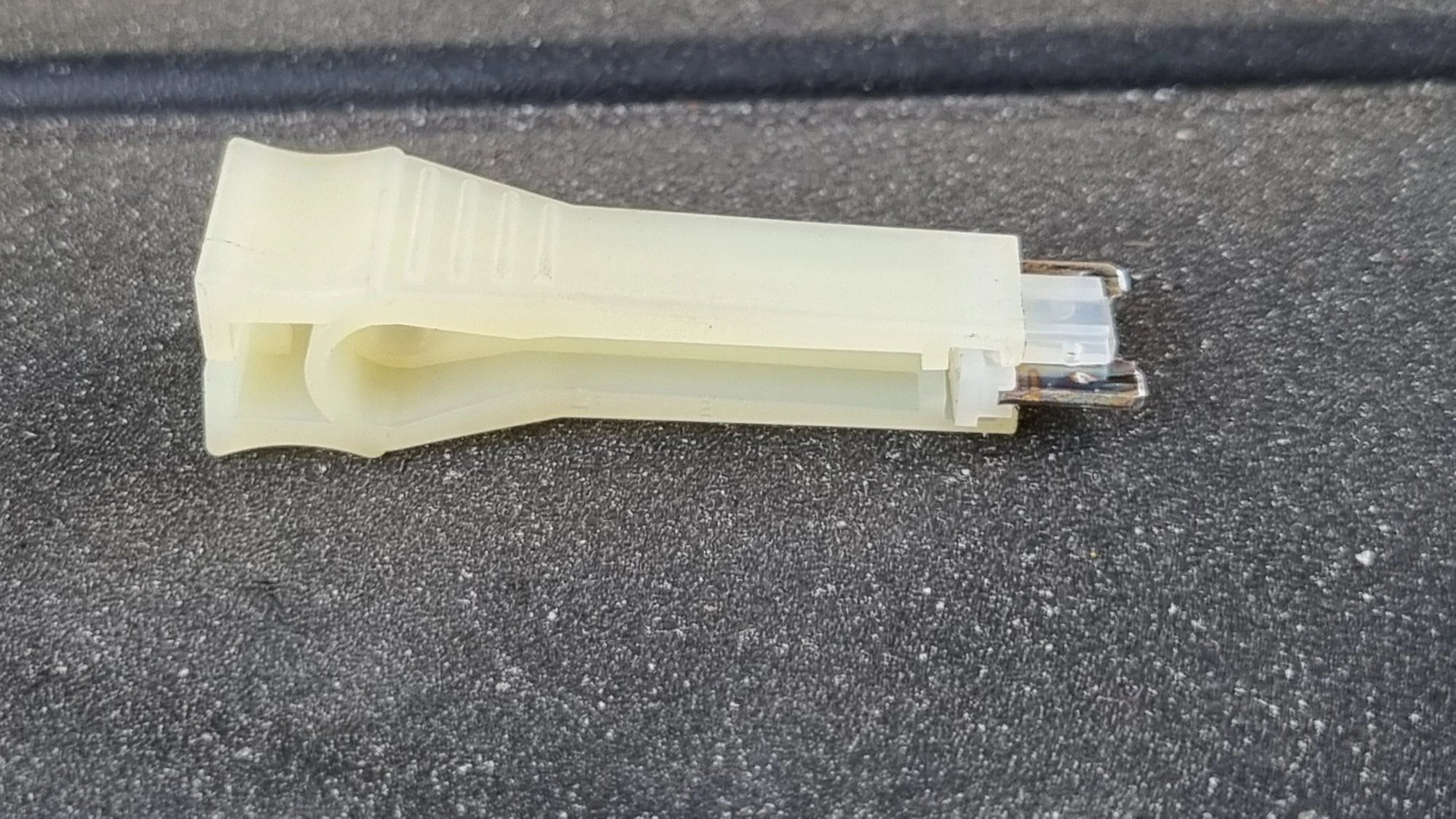

해당 도구는 퓨즈를 빼거나 끼울 때 사용하는 도구로 모양은 조금 다르지만 사용법이 동일하고 서로 바꿔서 사용하는 것도 가능합니다.

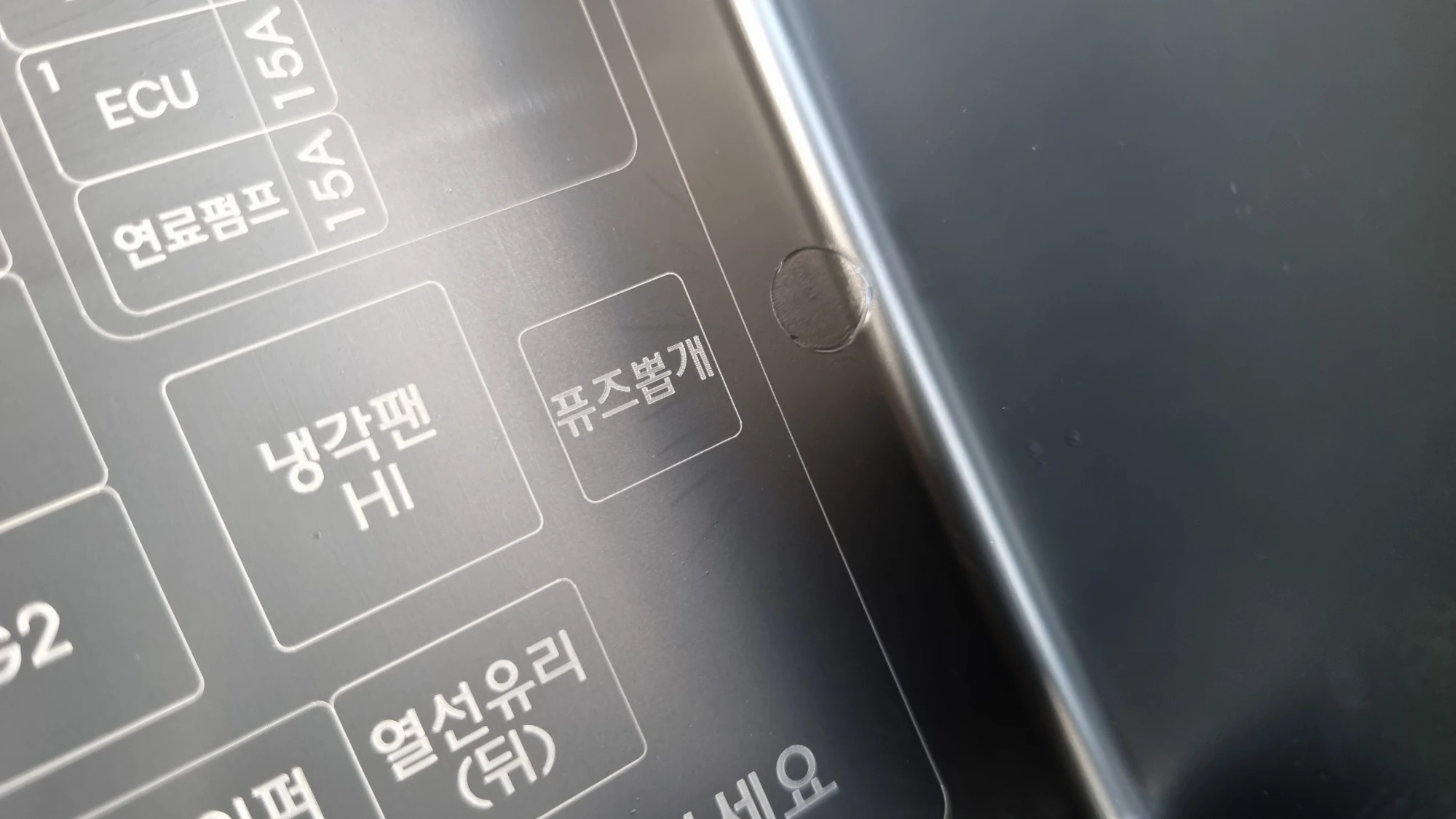

퓨즈 집게는 대부분 엔진룸 퓨즈박스에 있는데 만약 잘 눈에 띄지 않는다면 오른쪽 사진에 보이는 것처럼 '퓨즈 뽑게' 등 도구 이름이 표시되어 있는 곳을 확인합니다.

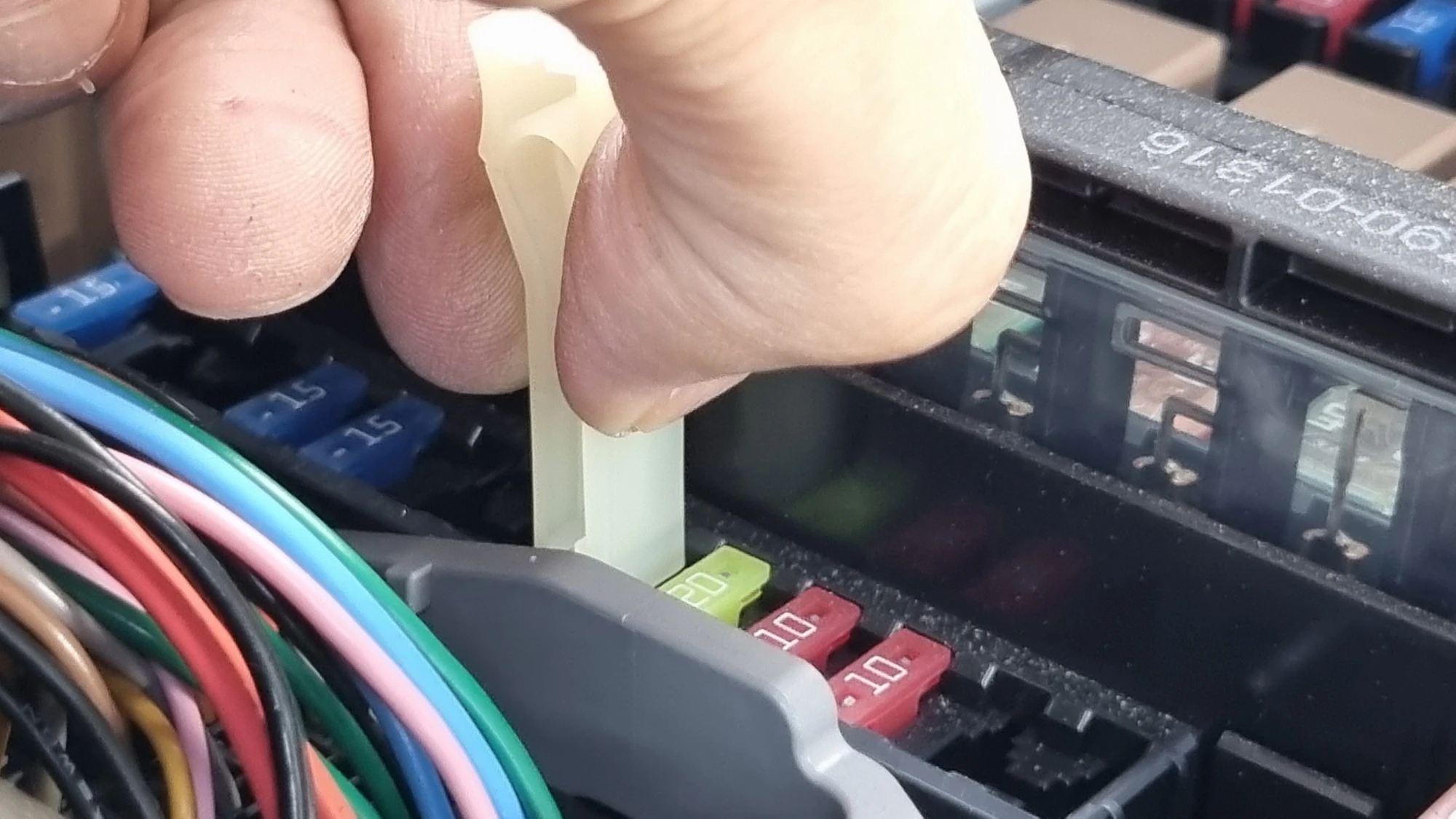

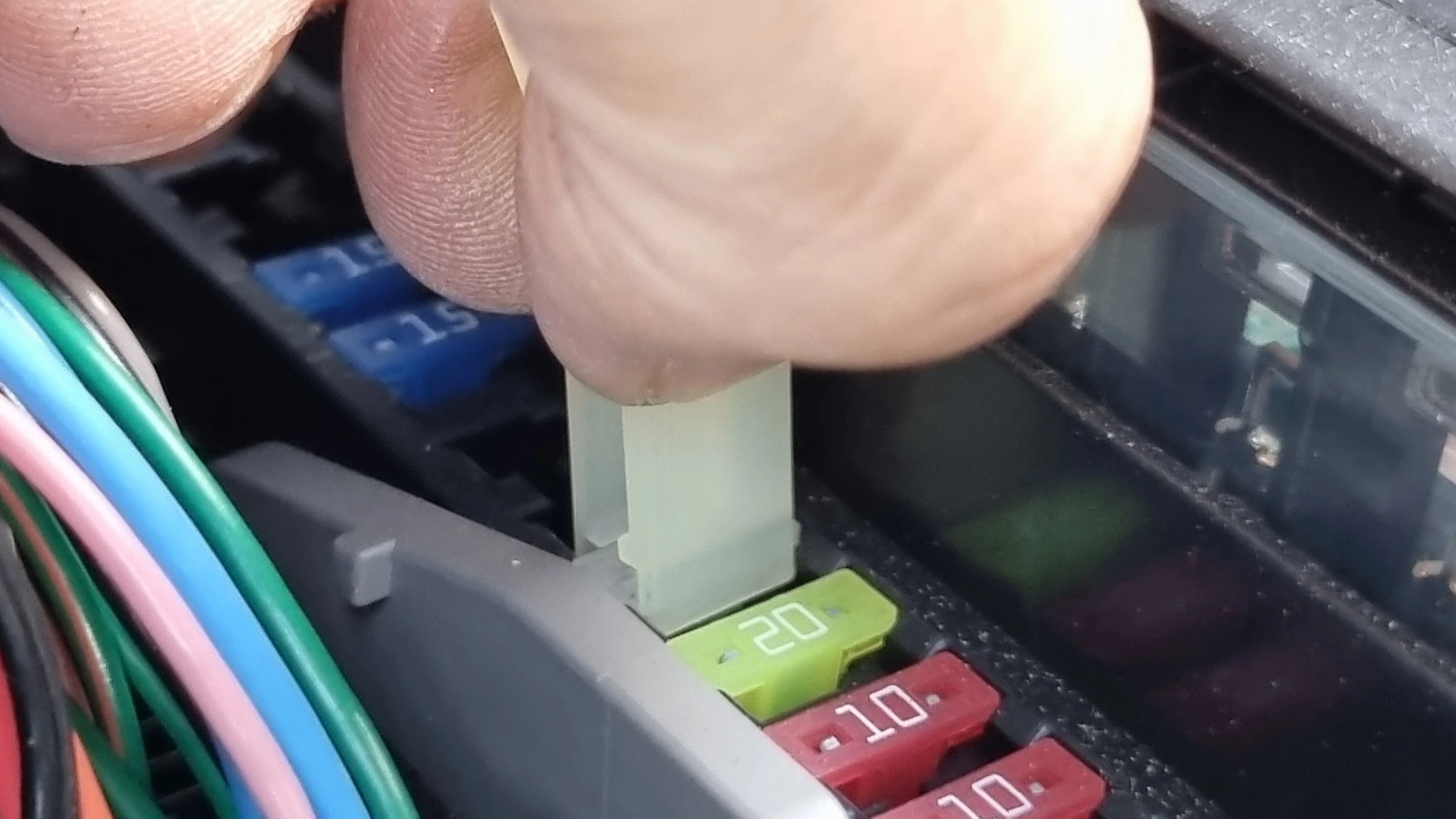

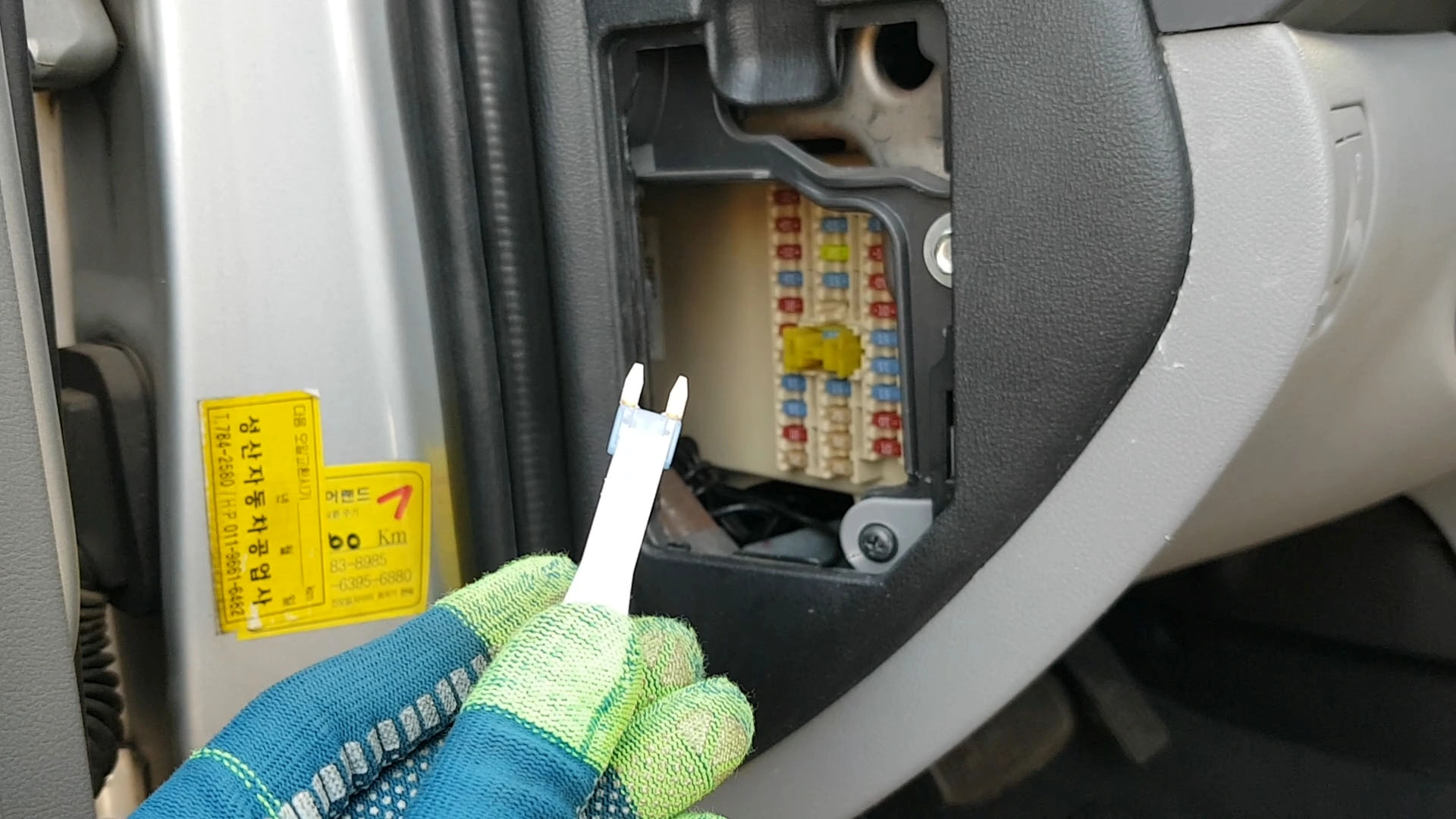

퓨즈를 뽑을 때는 왼쪽 사진처럼 집게 도구로 퓨즈를 잡고 가운데 사진처럼 가운데 부분을 눌러 잡고 당기면 오른쪽 사진처럼 퓨즈가 빠집니다.

퓨즈 박스 주변은 공간이 좁고 어두운 데다가 퓨즈가 작고 가볍기 때문에 퓨즈를 빼는 과정에서 퓨즈를 놓치면 상당히 귀찮아질 수 있으니 주의합니다.

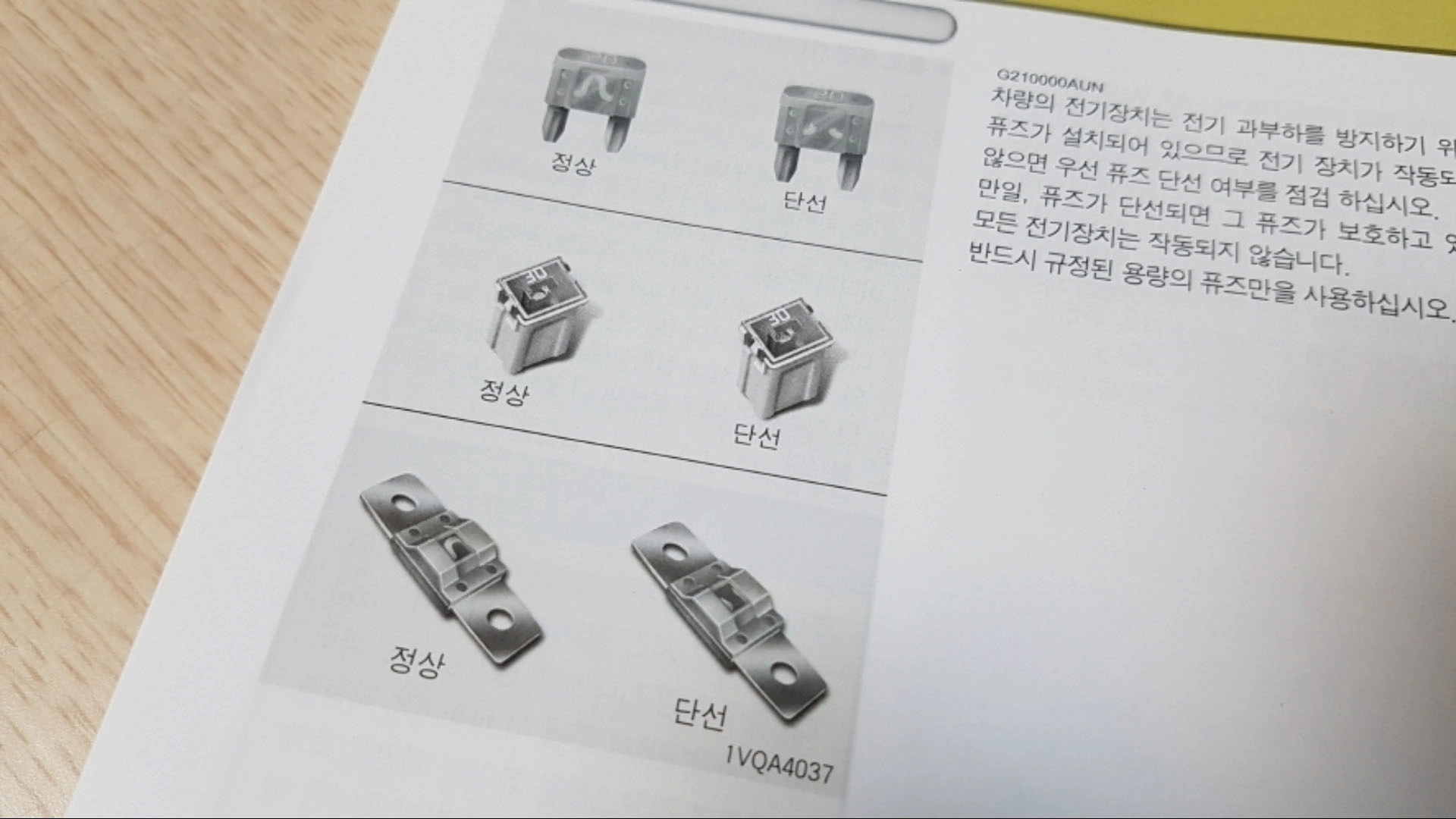

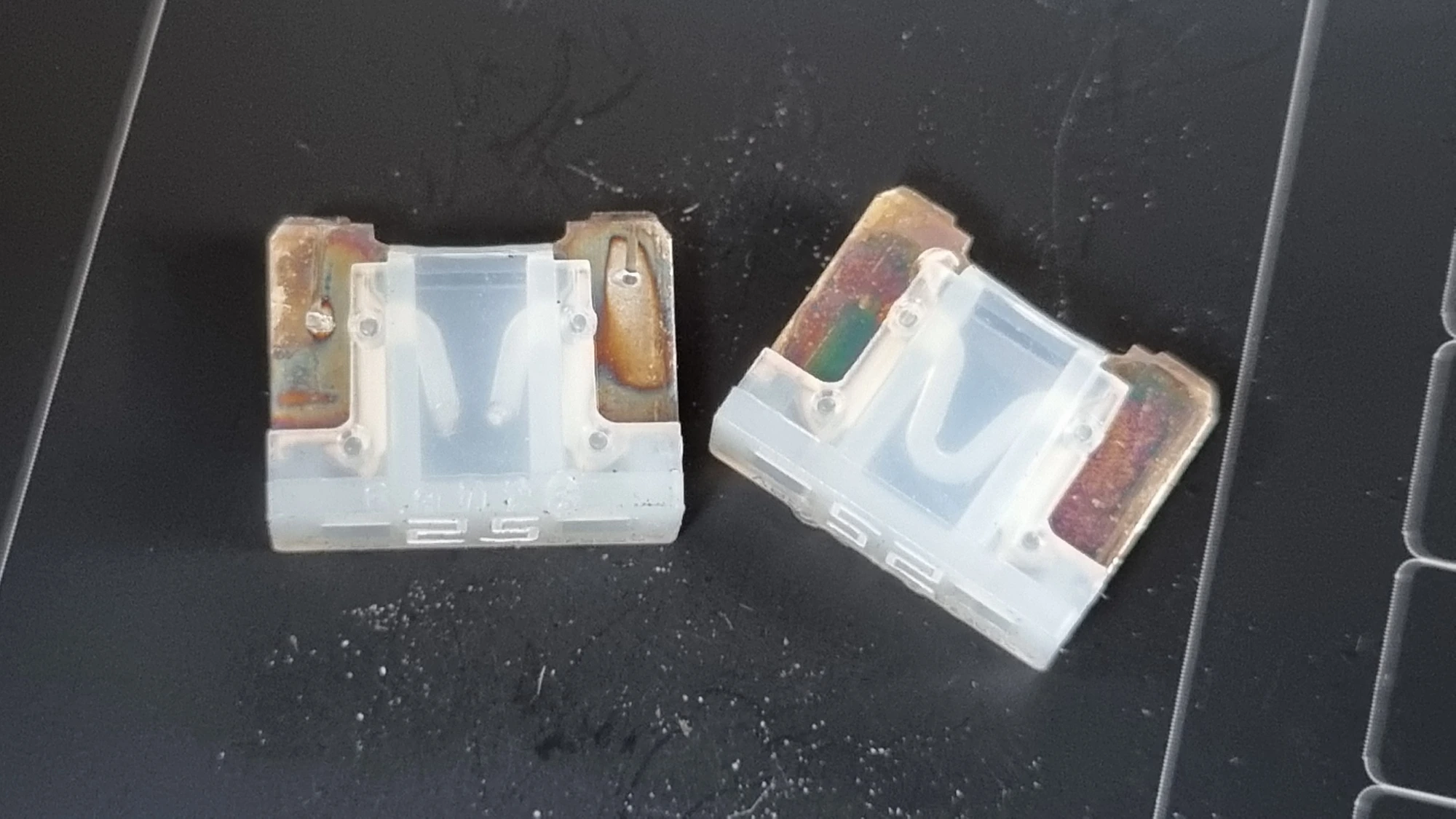

위에 사진은 뽑아놓은 퓨즈의 모습으로 양쪽에 단자가 있고 가운데 U자 모양으로 연결되어 있습니다.

오른쪽 퓨즈는 가운데 U자 모양 부분이 잘 연결되어 있는 정상 퓨즈입니다.

왼쪽 퓨즈는 U자 모양 가운데가 끊어진 것으로 새 퓨즈로 교체해야 합니다.

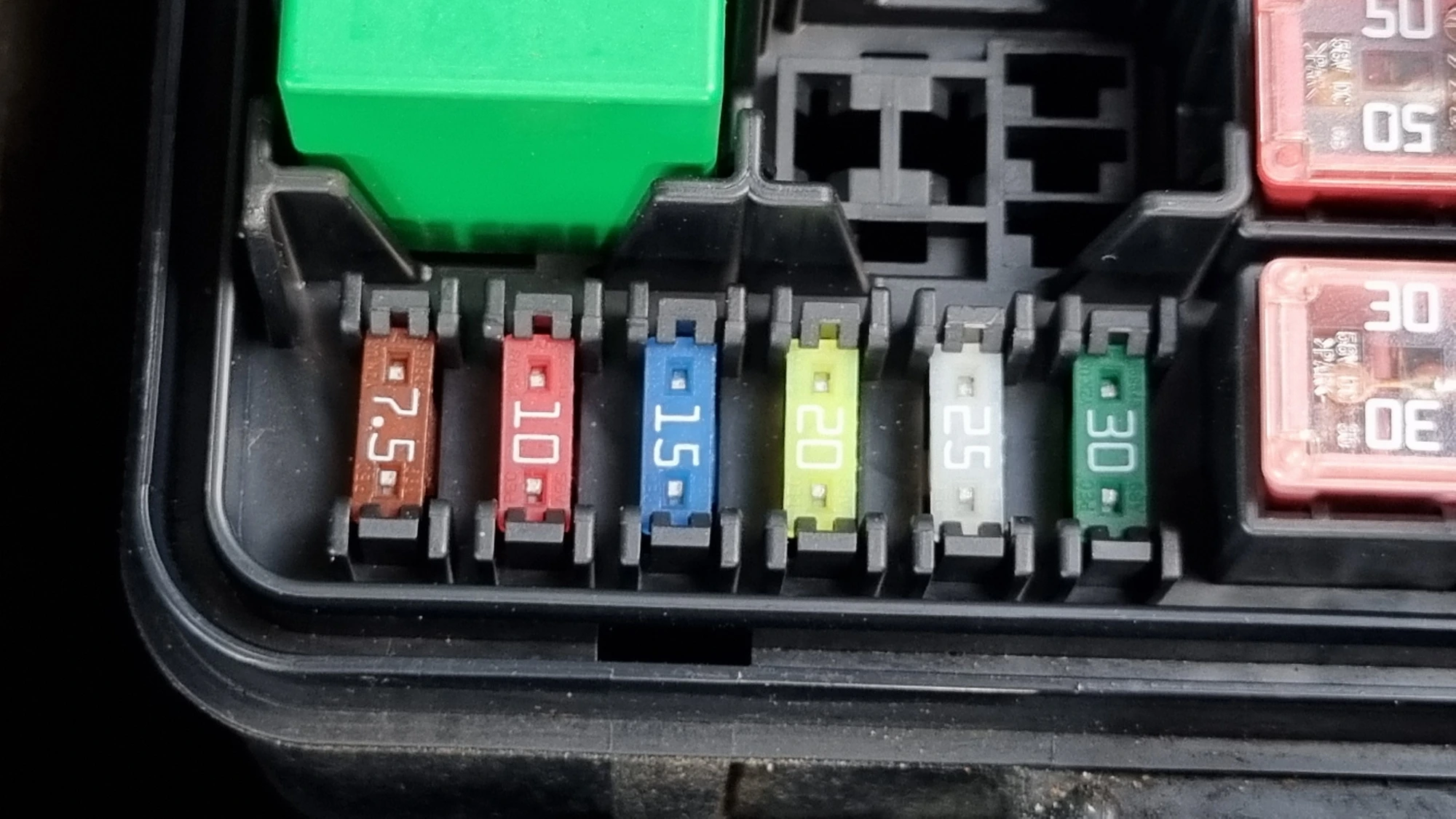

자동차 퓨즈를 교체할 때는 같은 모양 같은 용량의 퓨즈로 교체해야 합니다.

대부분에는 비상시에 사용할 수 있는 예비퓨즈가 있습니다.

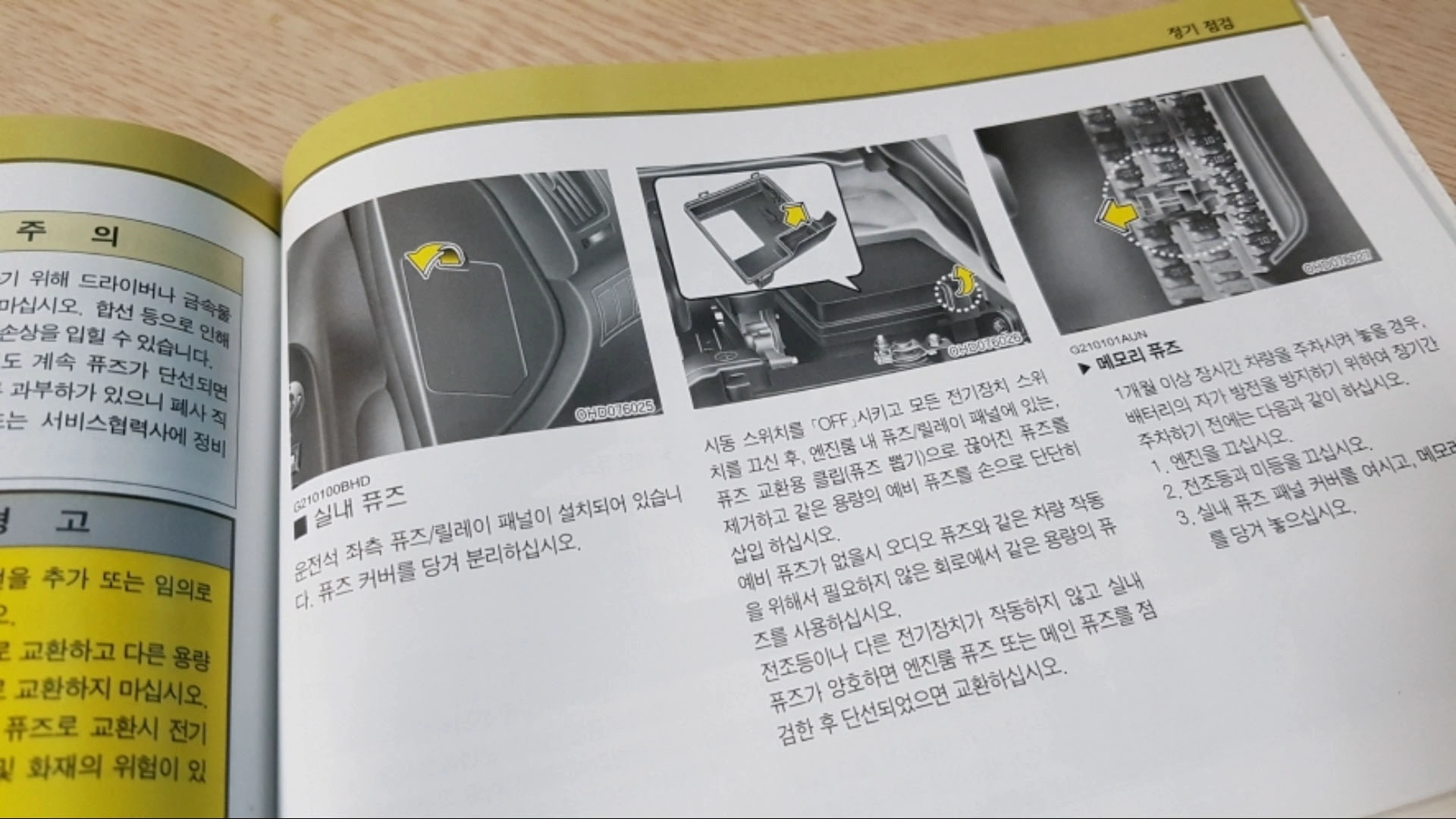

오른쪽 사진처럼 퓨즈박스 커버에 끼워진 것도 있고 퓨즈박스에 다른 퓨즈들과 함께 끼워져 있는 경우도 있습니다.

퓨즈박스에 끼워져 있는 경우에는 배선도에서 '예비퓨즈'를 찾으면 됩니다.

예비 퓨즈의 용량이나 개수는 차량마다 다를 수 있습니다.

예비 퓨즈를 사용했다면 다음에 문제가 생겼을 때를 대비해서 같은 용량의 새 퓨즈를 준비해서 같은 위치에 끼워놓는 것이 좋겠죠?

퓨즈를 끼울 때도 위에 사진처럼 전용 도구를 사용해서 끼우면 됩니다.

퓨즈를 끼울 때는 퓨즈 양 옆에 단자가 꺾어지거나 휘어지지 않도록 방향을 잘 맞춰서 끼우고 옆에 다른 퓨즈들과 높이가 같아지도록 최대한 깊이 끼웁니다.

만약 방향을 잘 맞춰서 끼웠는데도 너무 뻑뻑해서 잘 들어가지 않는다면 손끝이나 드라이버 손잡이 등을 사용해 가볍게 눌러서 끼워줍니다.
