sm3 번호판 전구 방향지시등 브레이크 등 교환

SM3 후방 방향지시등 미등, 브레이크등 전구 교체, 번호판 전구 교체 방법

본문의 자동차는 2010년식 뉴SM3 이며 후방 방향지시등, 미등 겸용 브레이크 등, 번호판 위에 조명 전구를 교체하는 방법에 관한 내용을 정리해 봤습니다.

SM3 번호판 전구 빼는 법 교체 방법

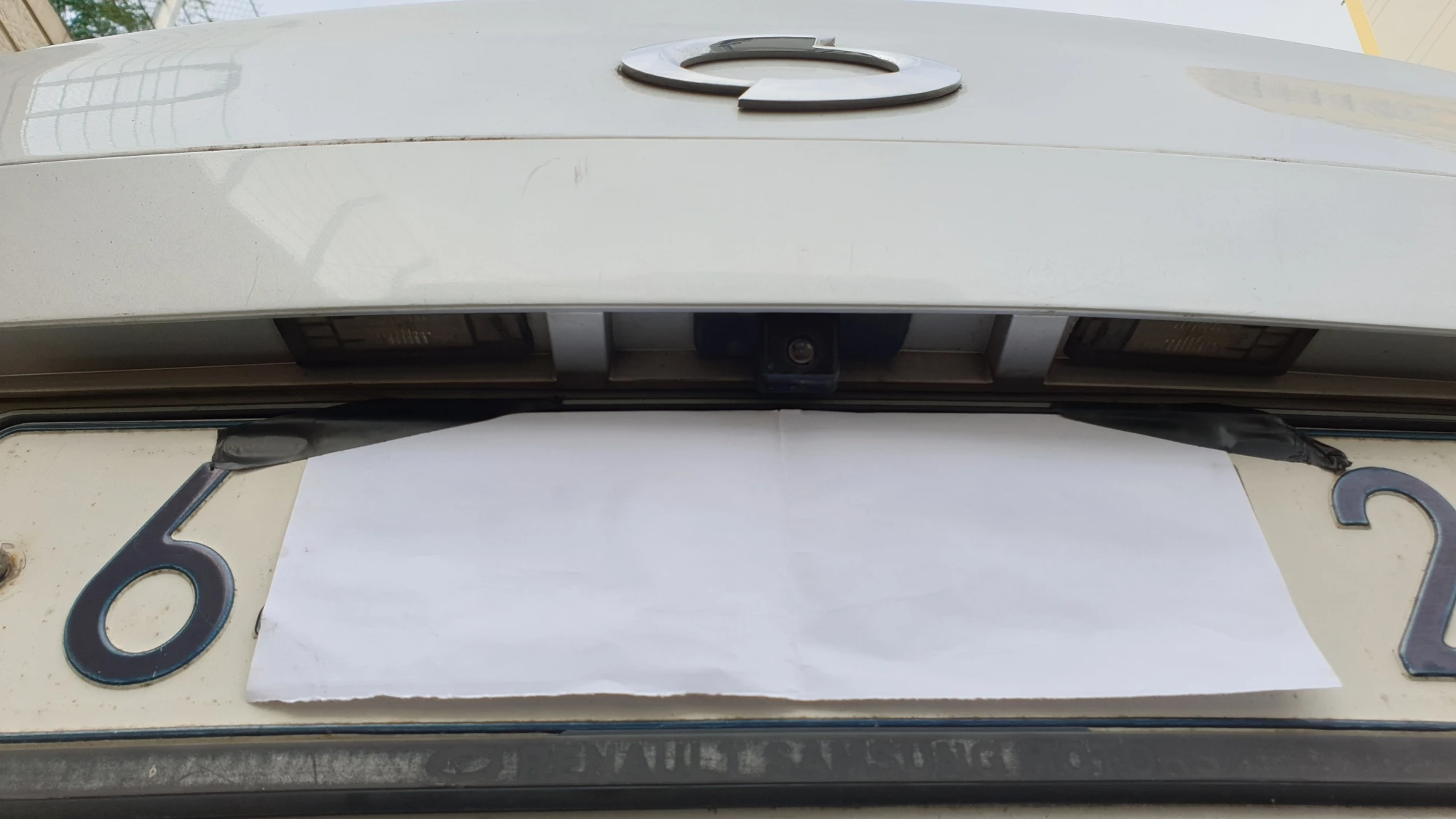

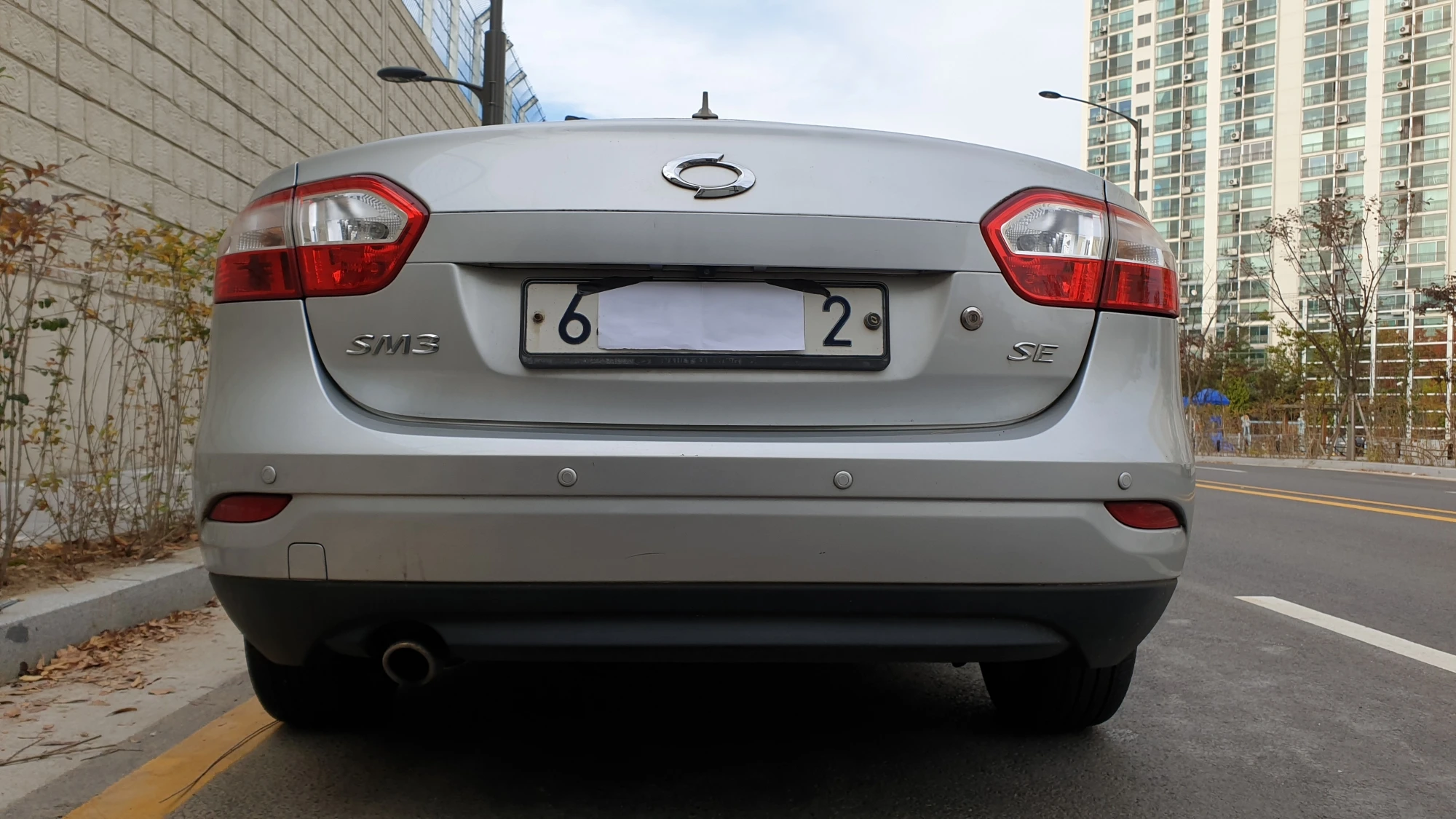

후방 번호판에는 조명 장치가 달려있으며 SM3 번호판에는 왼쪽 사진처럼 번호판 위에 두 개의 전구가 있습니다.

양쪽 모두 빼는 방법과 교체 방법은 동일하지만 대칭형으로 되어 있어서 방향을 반대입니다.

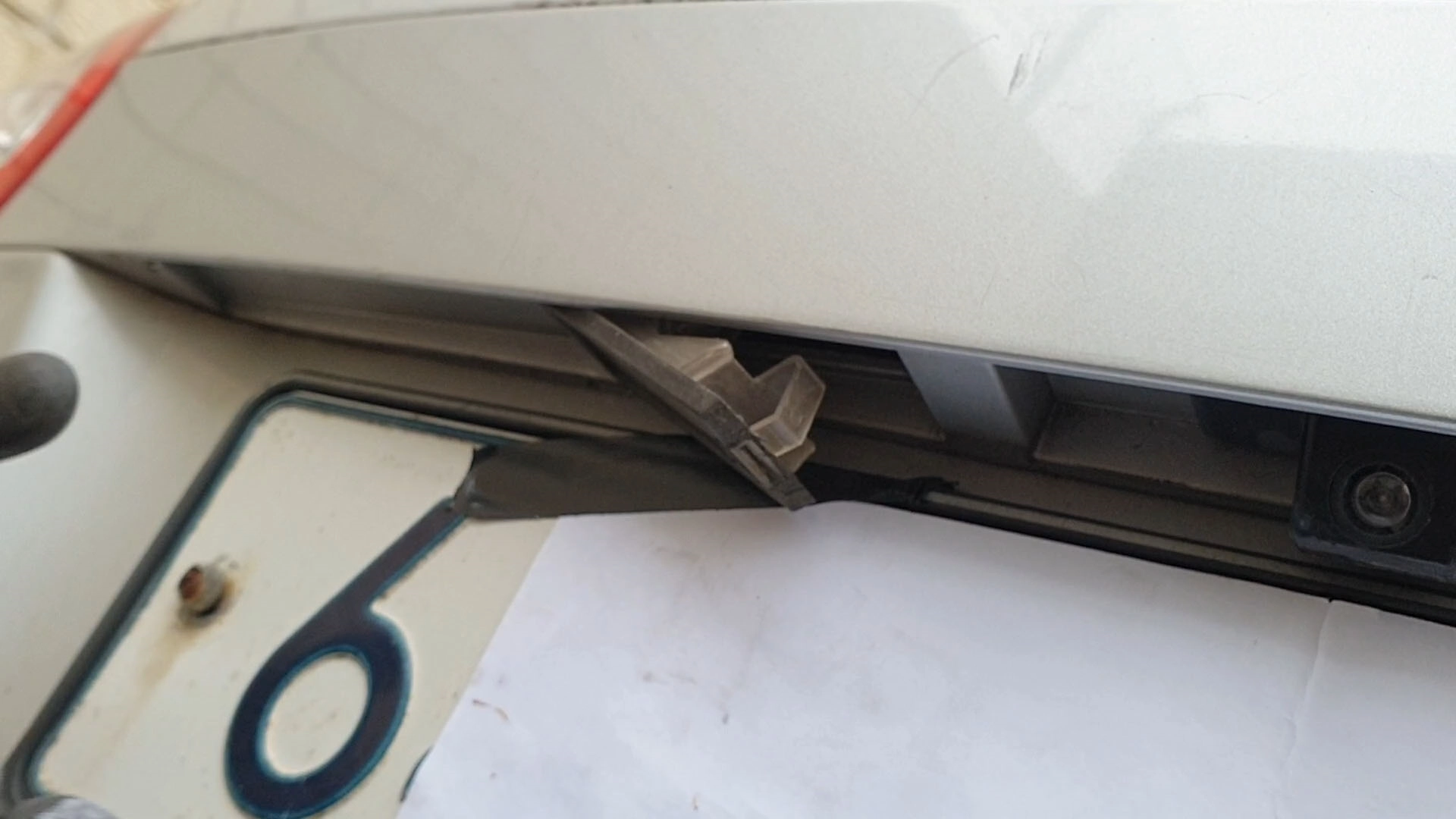

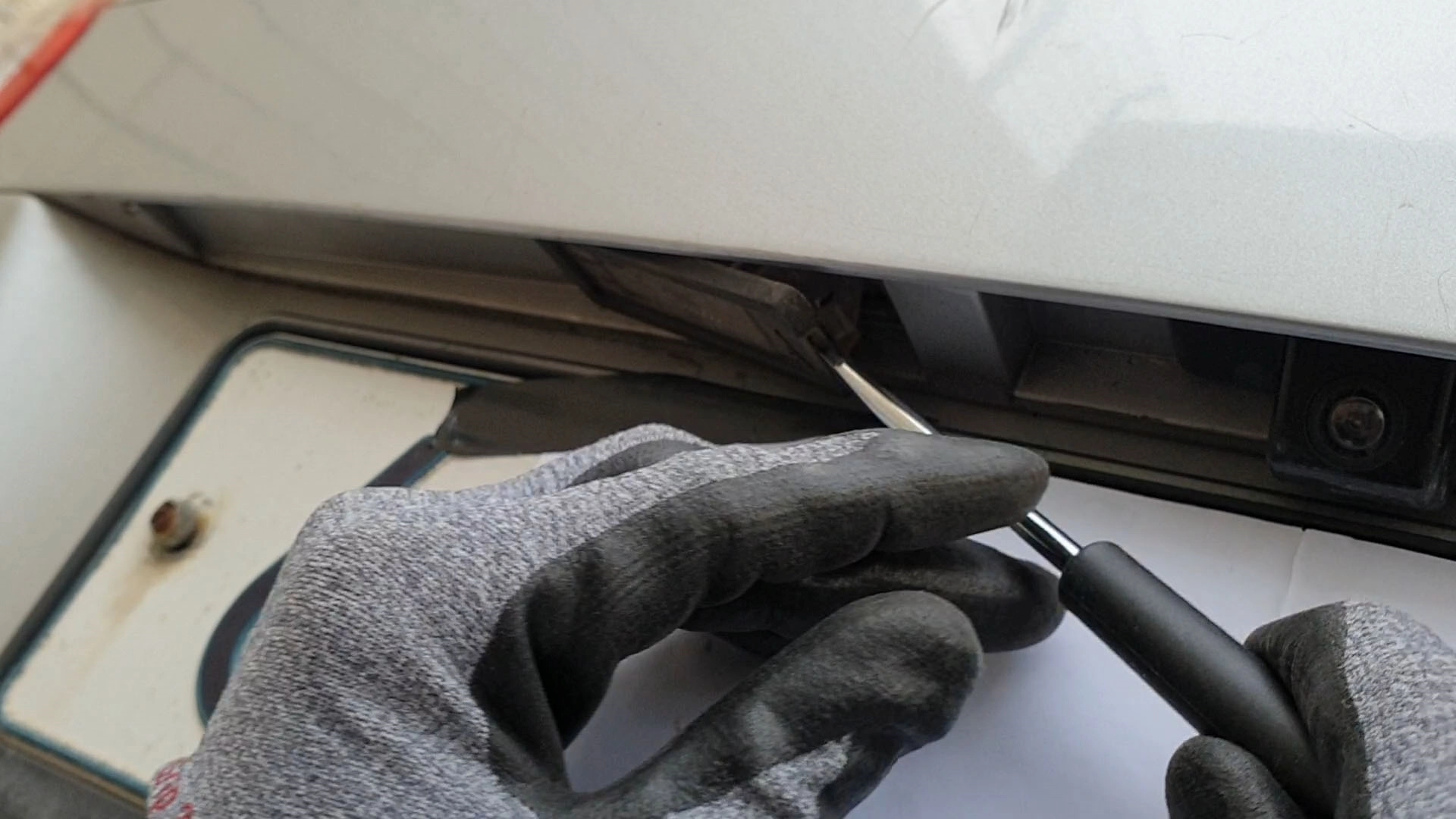

오른쪽 사진처럼 전등 옆면에 일자드라이버를 끼우고 아래로 살짝 힘줘서 당기면 전구 본체가 빠집니다.

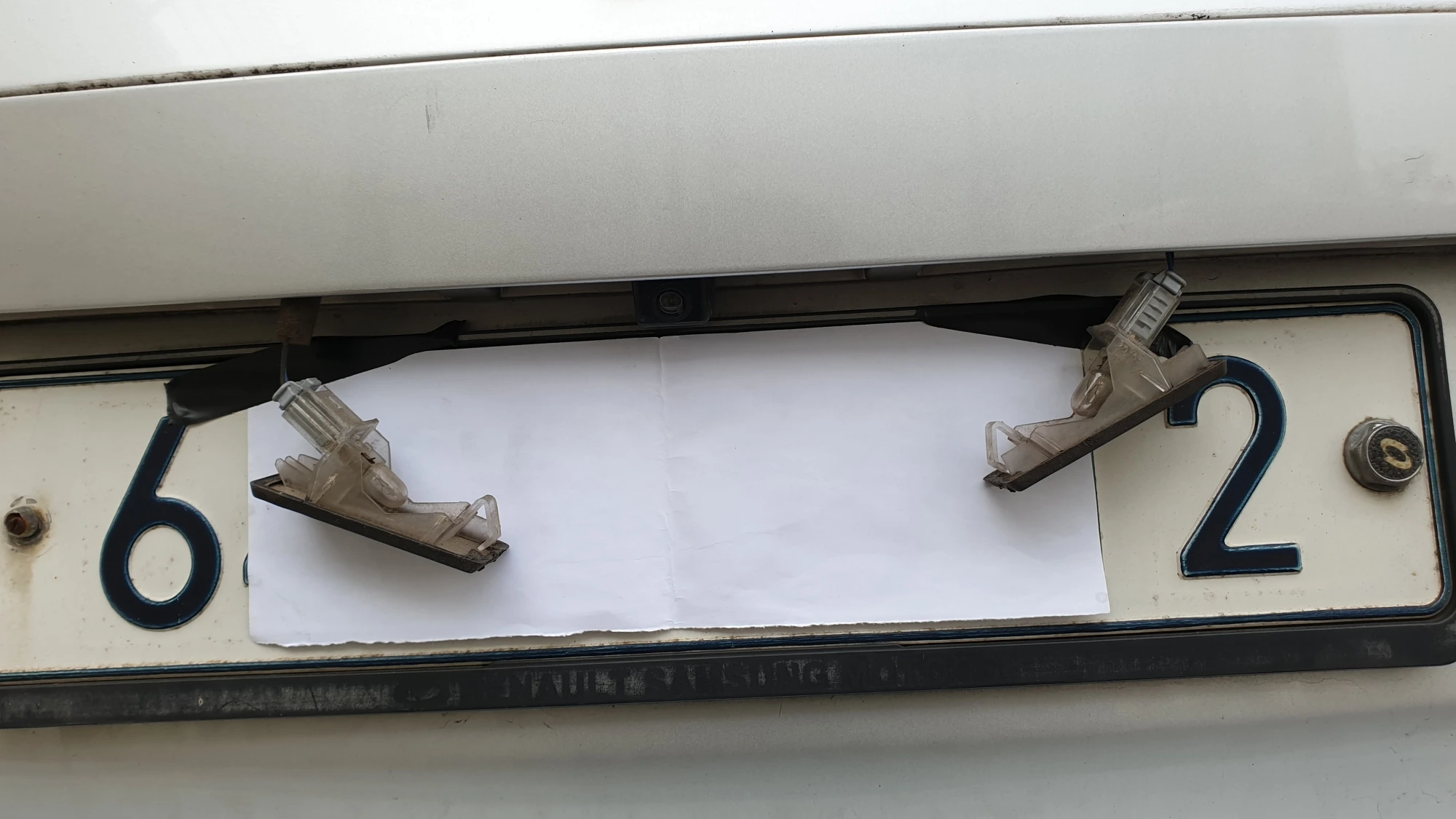

왼쪽 사진은 양쪽 전구 본체를 빼놓은 모습으로 왼쪽 전구는 오른쪽 부분에 일자드라이버를 끼우고 오른쪽 전구는 왼쪽에 일자드라이버를 끼워 당깁니다.

전구에는 가운데 사진처럼 잭과 전선이 연결되어 있으며 분리하지 않은 상태에서도 작업은 가능하지만 전선이 짧고 약하기 때문에 전선이 끊어지거나 잭에서 빠지지 않도록 주의해서 작업을 해야 합니다.

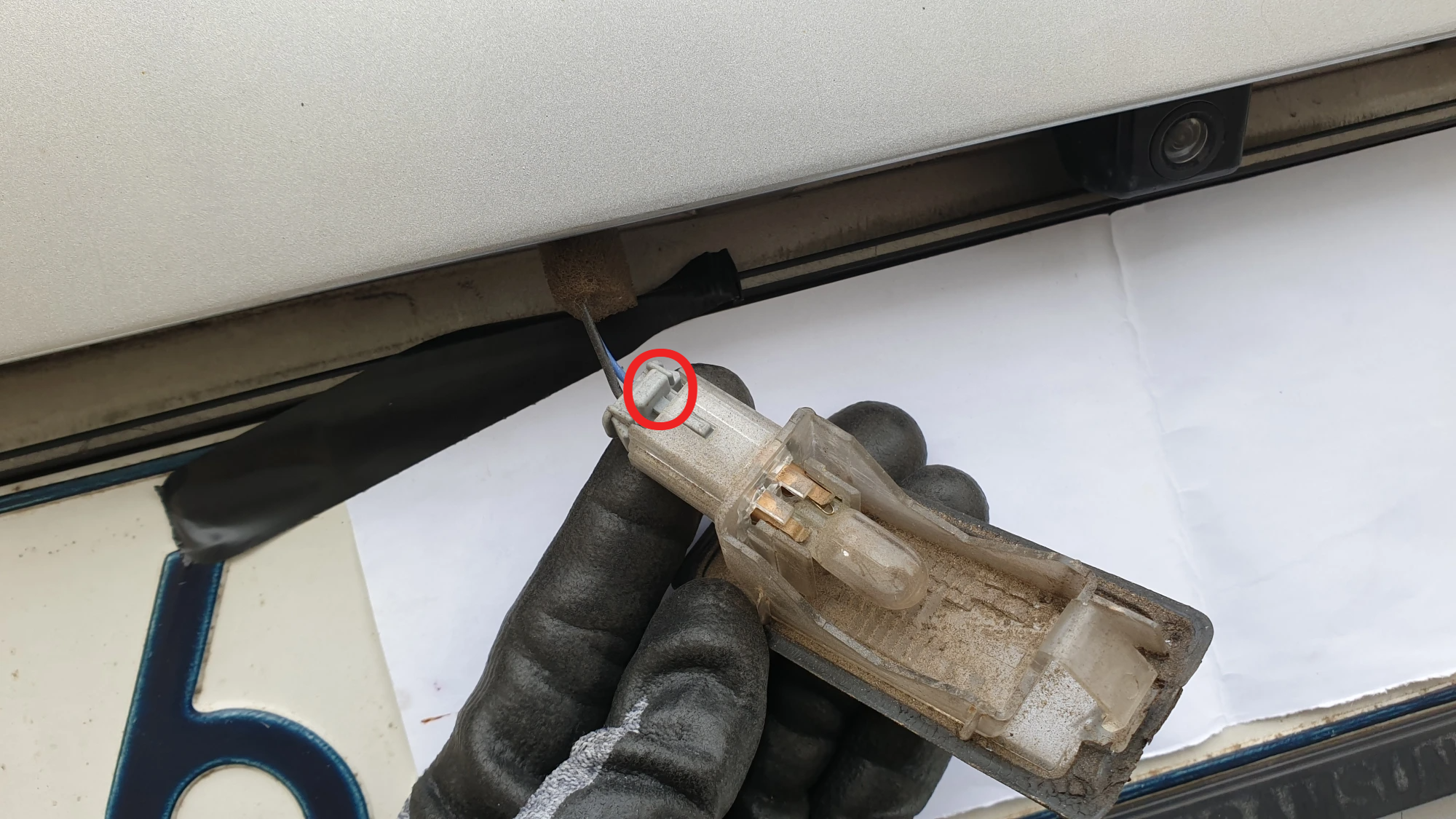

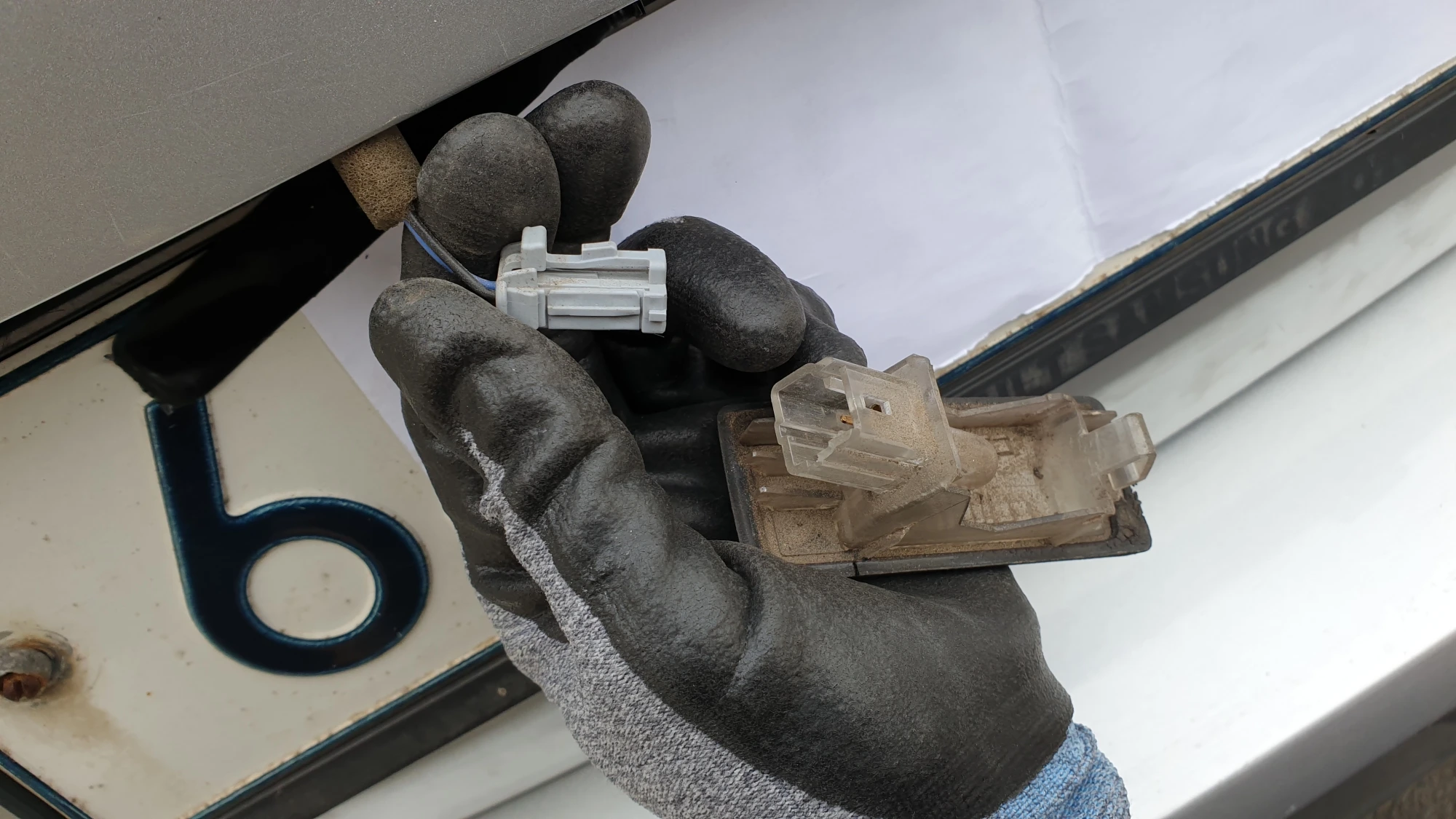

만약 잭을 분리한 상태에서 작업하려면 가운데 사진 동그라미로 표시된 부분을 누른 상태에서 잭을 당기면 오른쪽 사진처럼 분리됩니다.

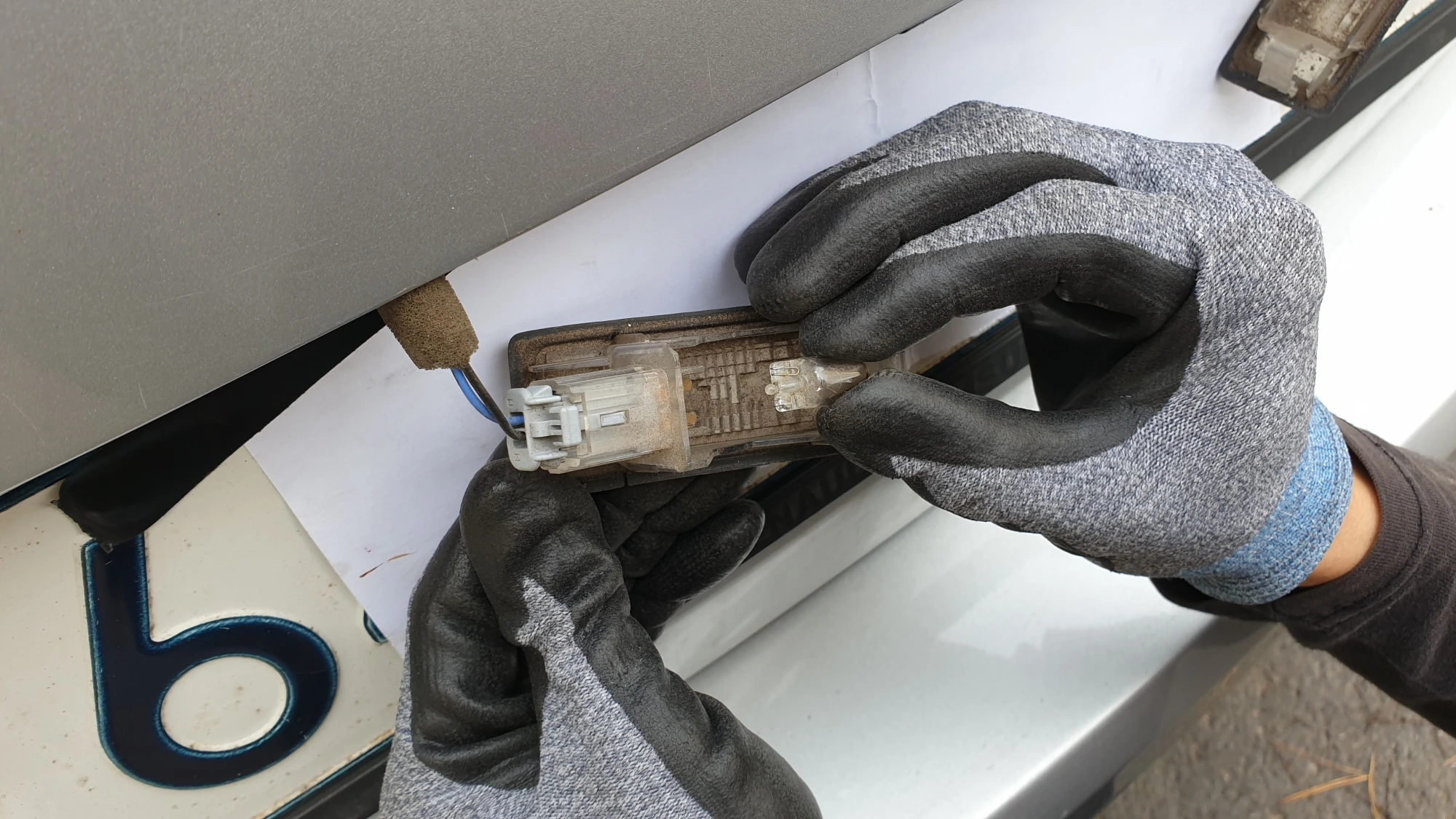

전구를 당기면 왼쪽 사진처럼 소켓에서 빠지는 데 공간이 좁고 미끄러워서 잘 빠지지 않더군요

미끄러지지 않도록 고무코팅 장갑을 끼고 간신히 빼냈습니다.

주의 : 전구가 잘 빠지지 않는다고 해서 펜치 같은 공구를 사용하면 전구가 깨질 수 있으니 사용하지 않는 것이 안전합니다.

해당 전구에는 극성이 없기 때문에 전구를 끼울 때 소켓 보양에 맞춰 최대한 깊이 끼우면 되고 LED 전구 역시 극성이 없지만 빛이 나는 LED 부분이 투명 플라스틱 부분을 향하도록 방향을 맞춰서 끼워야 합니다.

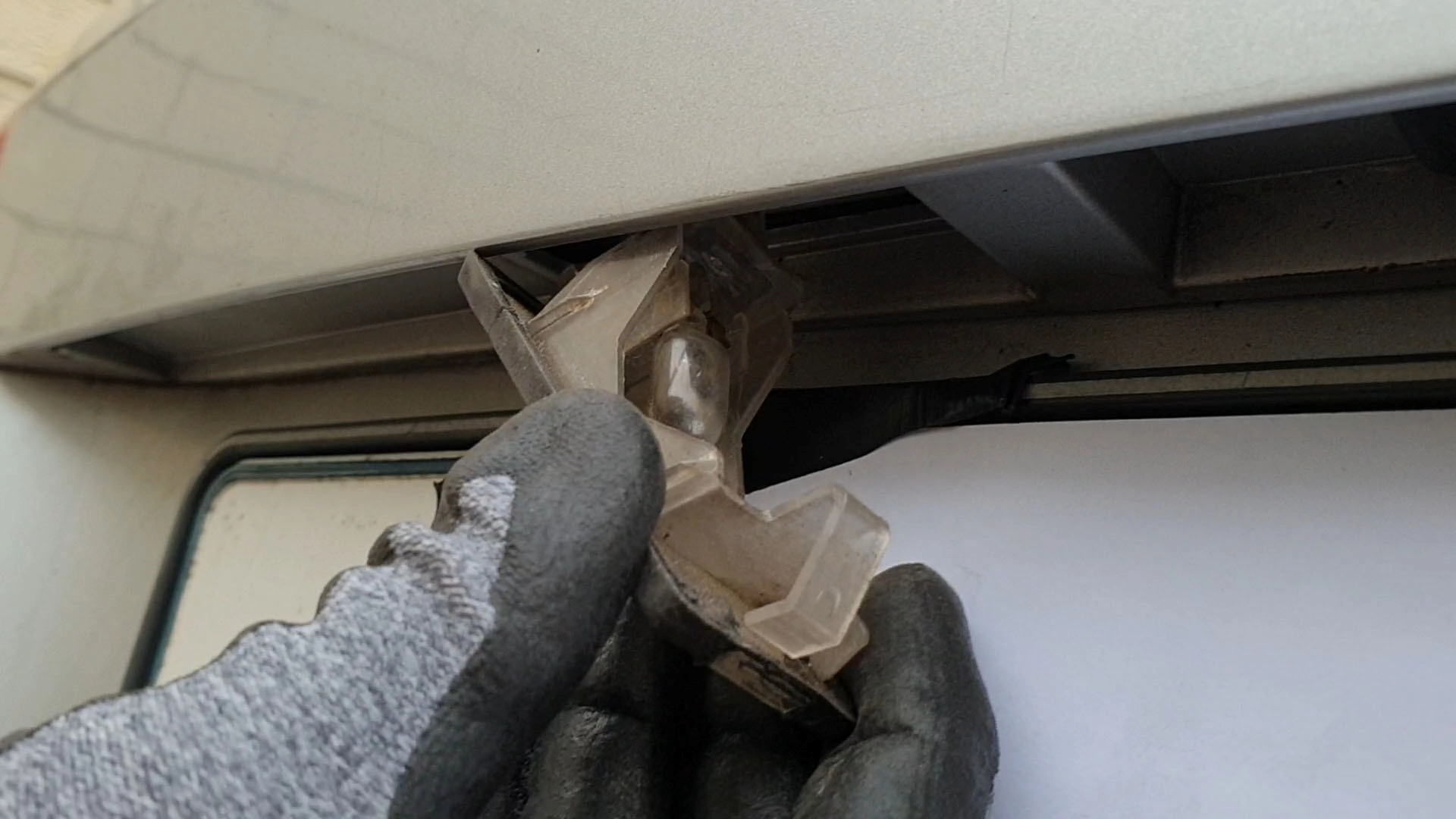

전구를 교환해서 끼운 다음 가운데 사진처럼 전선과 잭이 끼워진 부분을 안쪽으로 최대한 밀어 넣어 오른쪽 사진처럼 끼우고 반대쪽을 하늘 방향으로 밀어 넣어 끼우면 번호판 전구 교체가 완료됩니다.

SM3 후방 방향지시등 미등 브레이크 등 전구 교체 방법

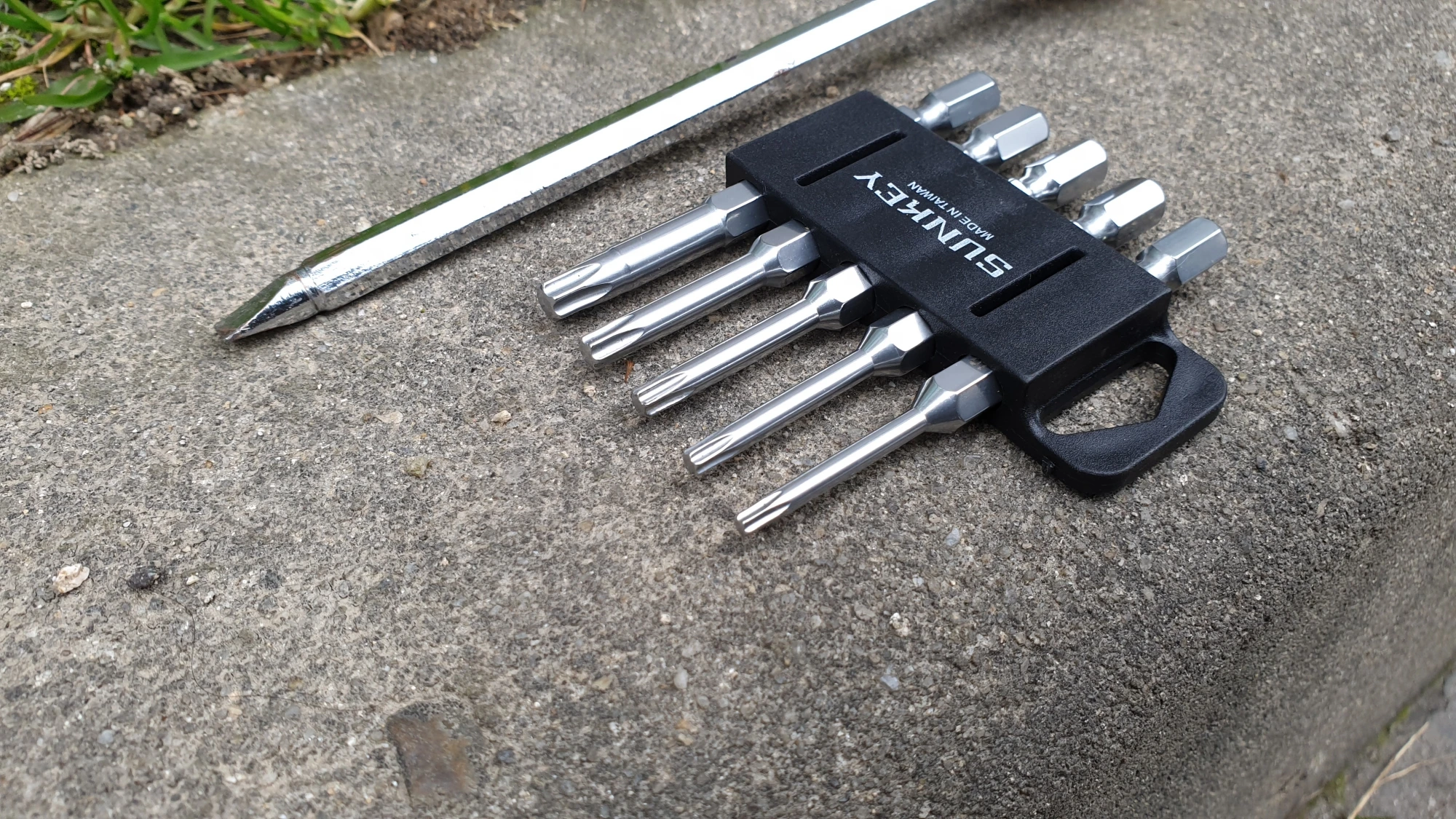

해당 차량의 후방 방향지시등과 미등 겸용 브레이크 등 전구를 빼거나 교환하려면 T20 별드라이버(별렌치)가 필요합니다.

트렁크를 열면 가운데 사진처럼 후방 등화장치 본체에 두 개의 구멍이 있으며 각각 고정 볼트가 끼워져 있습니다.

가운데 사진은 운전석 뒤쪽 방향지시등 미등 겸용 브레이크등 전구가 있는 본체입니다.

T20 별드라이버를 사용해 위아래 고정 볼트를 모두 풀어줍니다.

간혹 이전 작업자가 십자 볼트로 끼워놓는 경우도 있으니 볼트 모양을 확인하고 공구를 준비합니다.

볼트를 모두 푼 다음 본체 옆면을 손바닥으로 잡고 볼트가 있는 곳과 함께 뒤쪽으로 당기면 왼쪽 사진처럼 후방등화장치 본체가 차체에서 떨어집니다.

이때 손바닥이 미끄러지지 않도록 고무코팅 장갑을 착용하고 작업하는 것이 수월합니다.

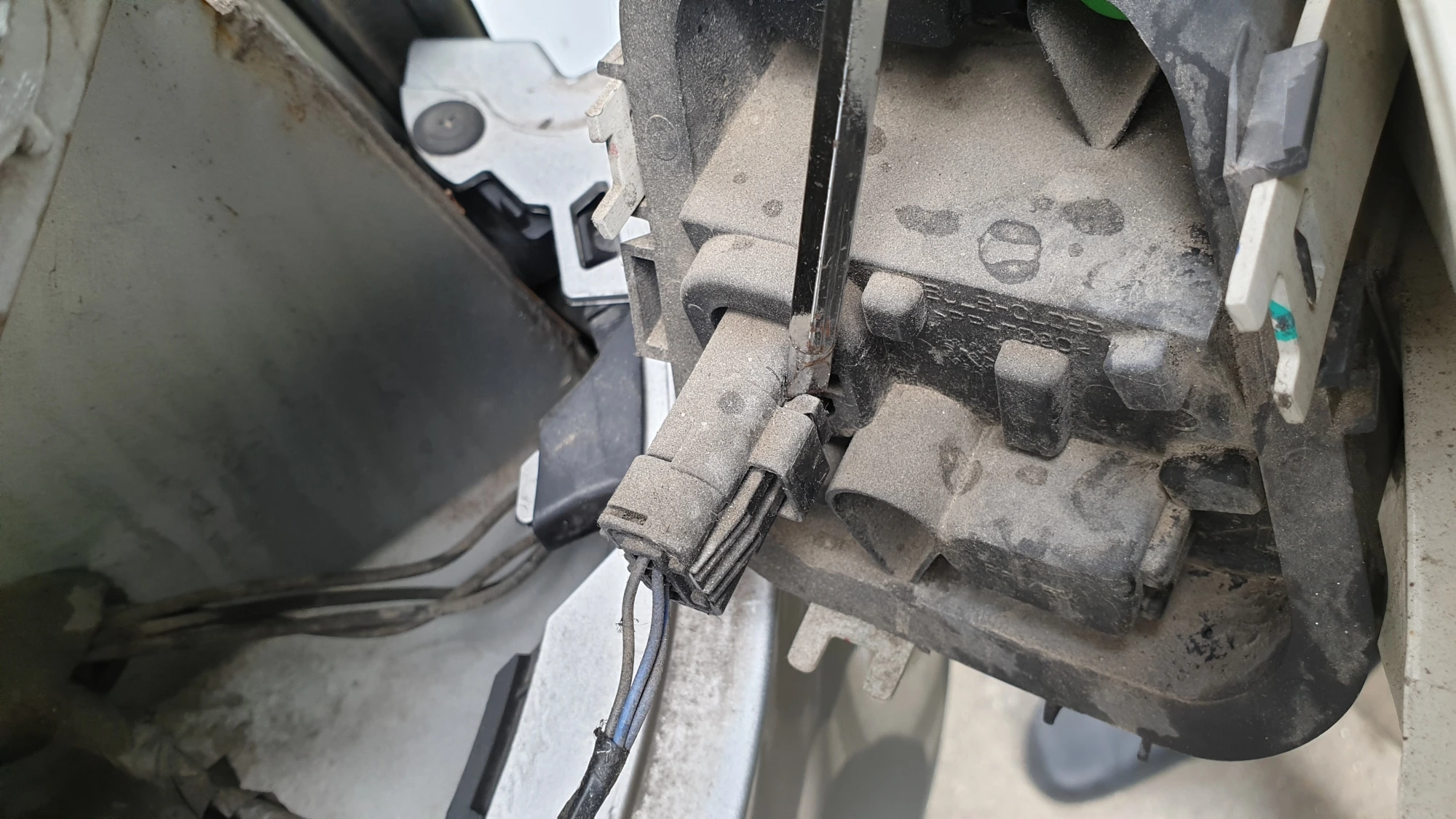

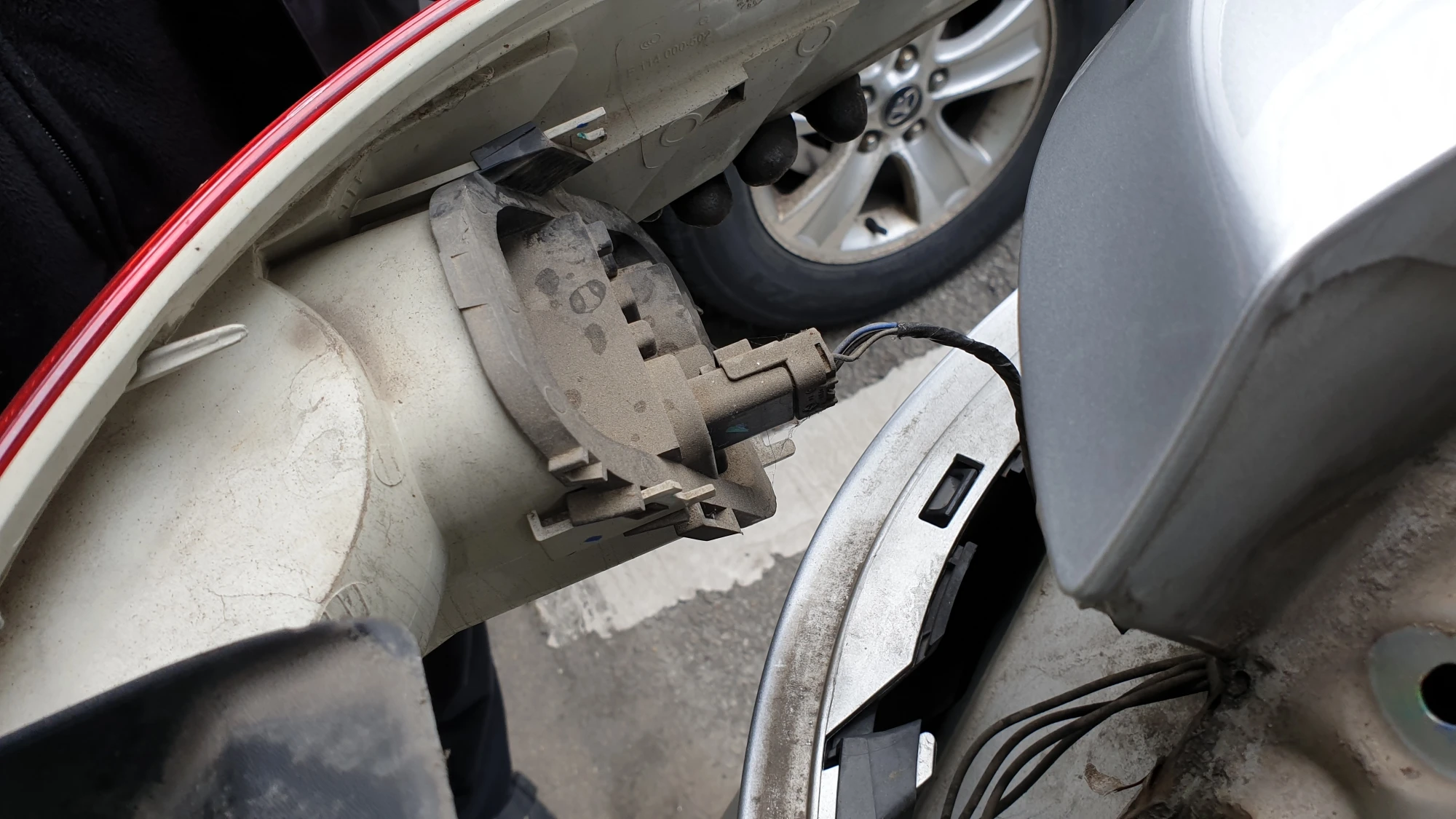

잭을 끼워놓은 상태에서도 작업은 가능하지만 많이 불편하기 때문에 가운데 사진처럼 일자드라이버를 틈에 끼우고 살짝 벌린 상태에서 잭을 당기면 오른쪽 사진처럼 잭이 빠집니다.

주의 : 전선이 짧고 약하기 때문에 장력이 작용하면 잭이 파손될 수도 있으니 주의해서 작업합니다.

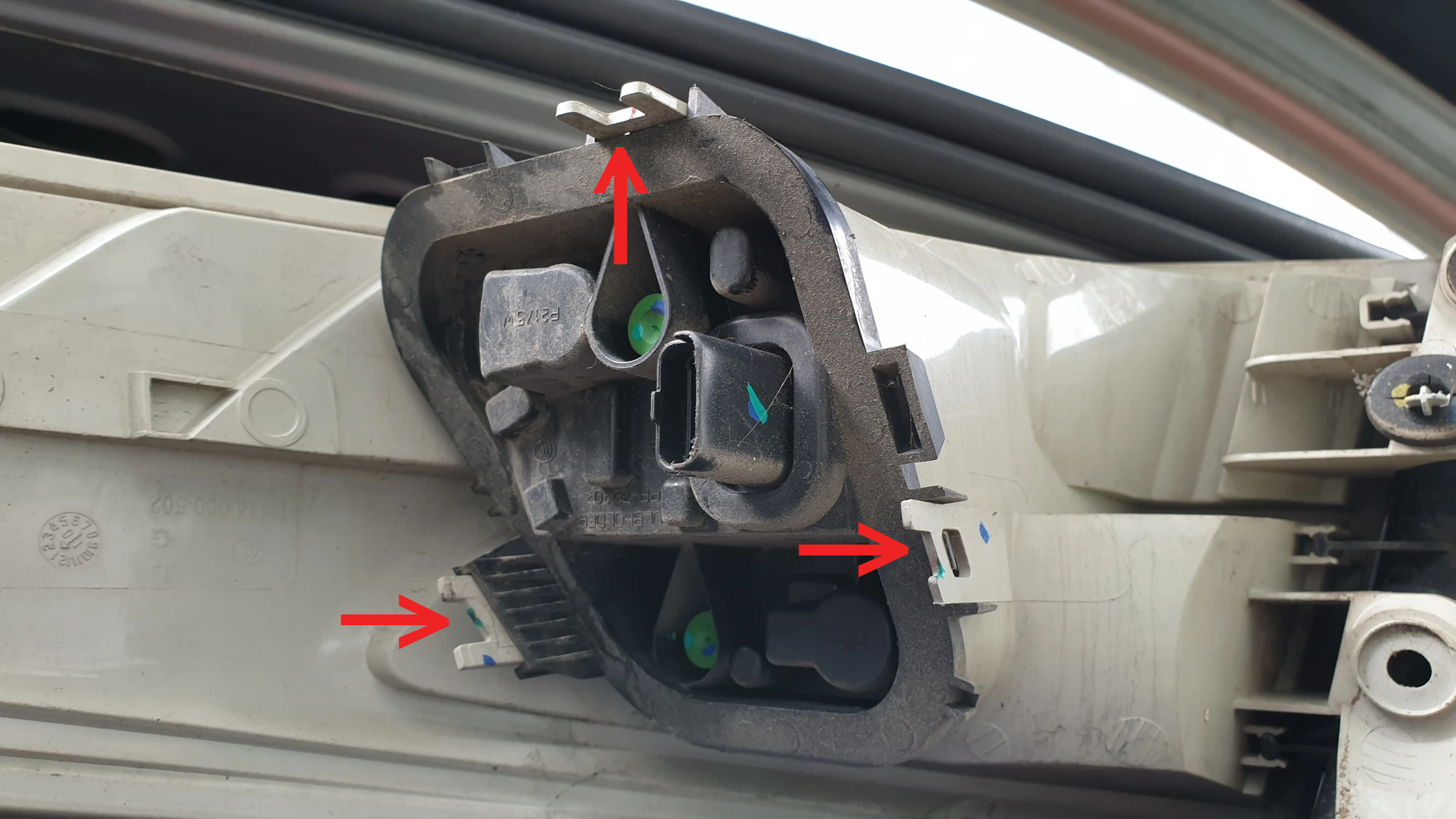

잭을 분리한 다음 왼쪽 사진 화살표가 가리키는 부분을 밖으로 벌린 상태에서 당기면 오른쪽 사진처럼 전구가 끼워진 상태에서 소켓 부분이 빠집니다.

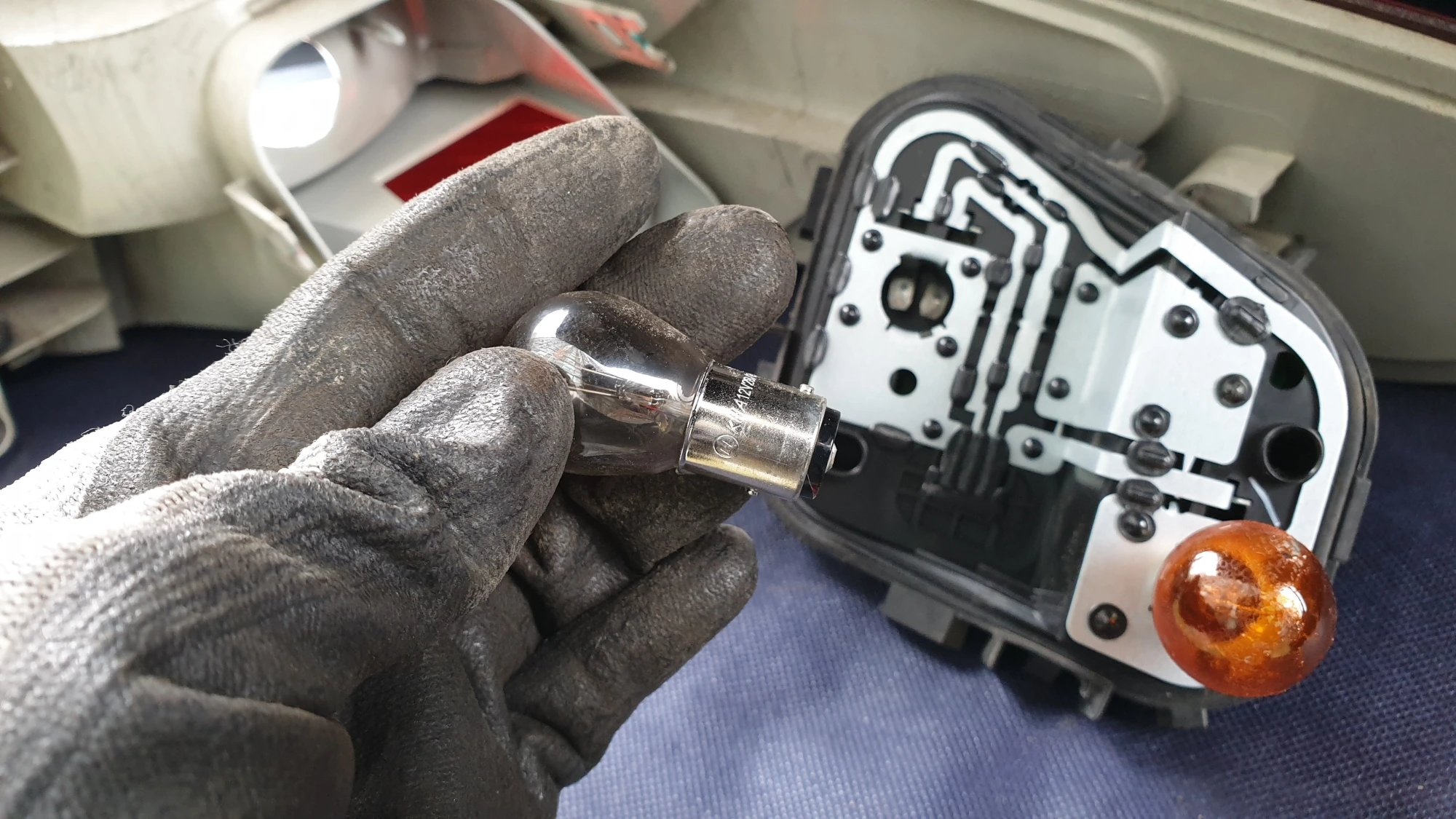

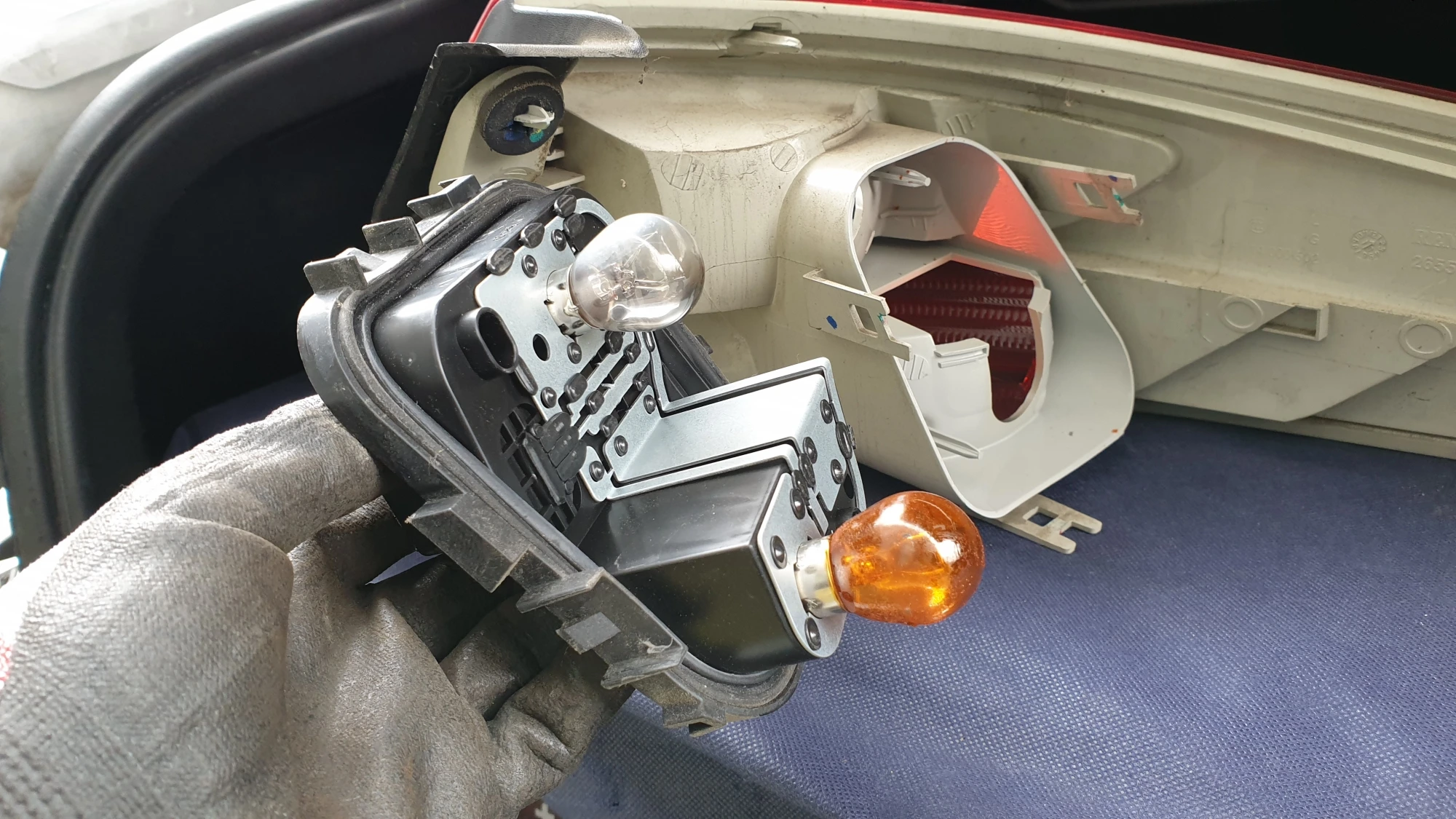

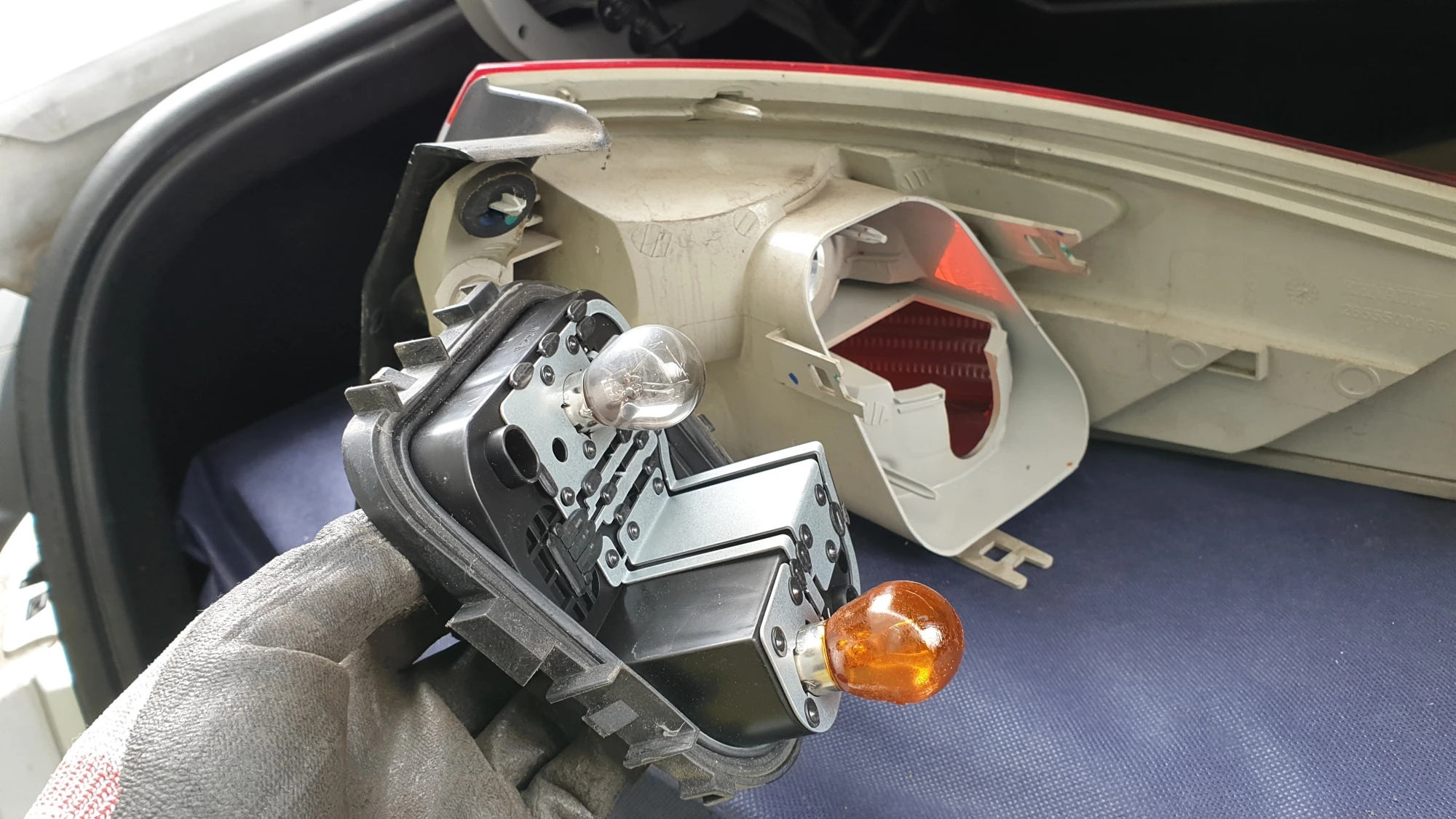

투명색 전구는 미등 겸용 브레이크등 전구이며 아래 주황색 전구는 방향지시등 전구입니다.

전구를 빼는 방법은 소켓 쪽으로 전구를 살짝 누른 상태에서 반시계 방향으로 60도 정도 돌리면 왼쪽 사진처럼 빠집니다.

전구를 끼울 때는 전구 양쪽 옆면에 단자와 소켓의 홈을 맞춰 끼운 다음 소켓 방향으로 살짝 누른 상태에서 시계방향으로 돌려서 끼우면 됩니다.

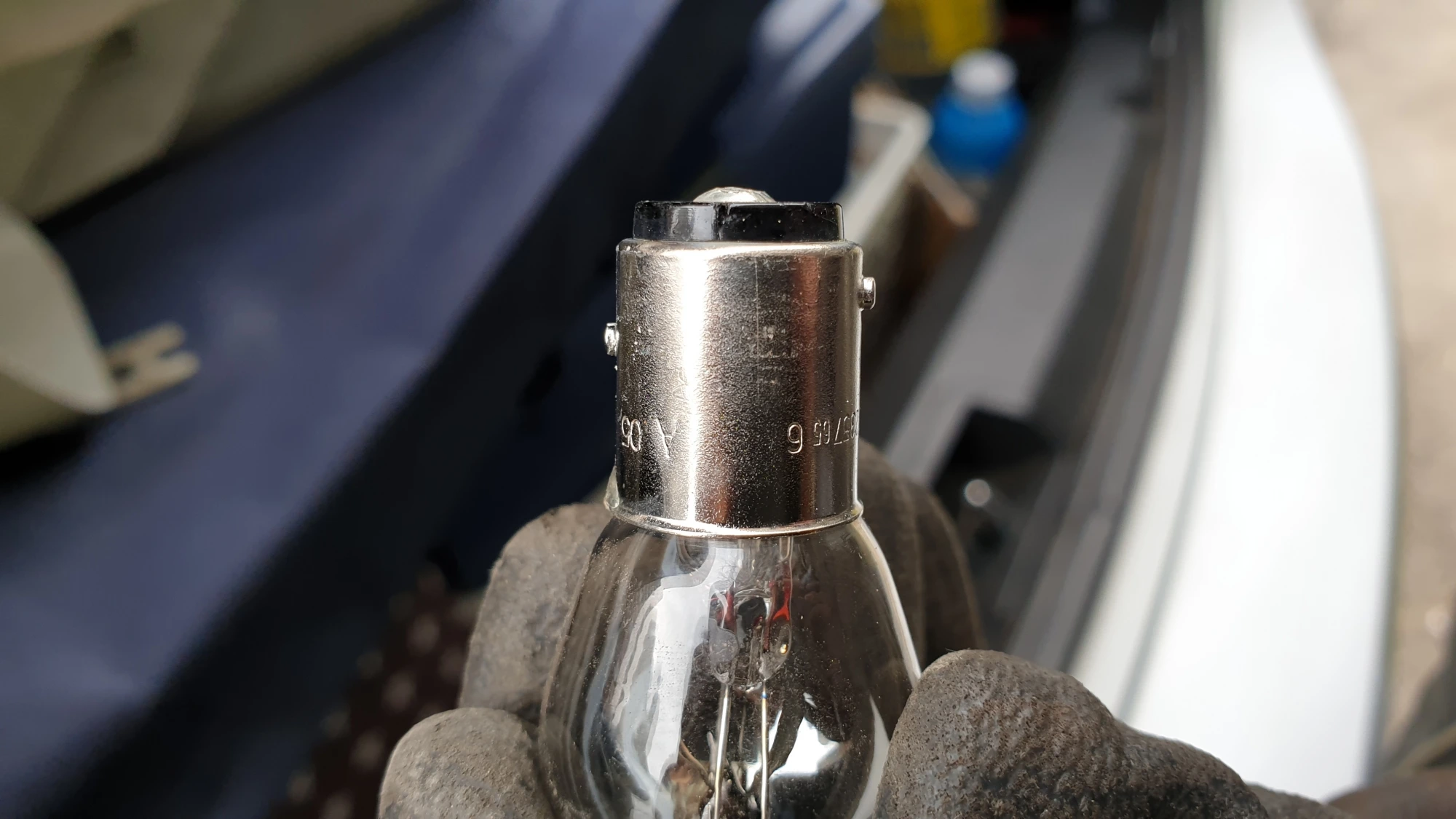

주의 : 두 가지 전구 모두 같은 방법으로 끼우면 되는데 브레이크등 미등 겸용 전구는 오른쪽 사진처럼 양쪽 옆면에 단자 높이가 다르고 방향이 잘못된 상태에서 소켓에 끼우면 전구가 돌아가지 않기 때문에 만약 전구를 끼워서 돌리려고 할 때 돌아가지 않는다면 전구를 빼서 단자 위치를 바꿔서 끼웁니다.

필요한 전구를  교체한 후 왼쪽 사진처럼 본체를 조립합니다.

이때 양쪽 옆면과 위쪽에 걸쇠가 완전히 끼워졌는지 확인합니다.

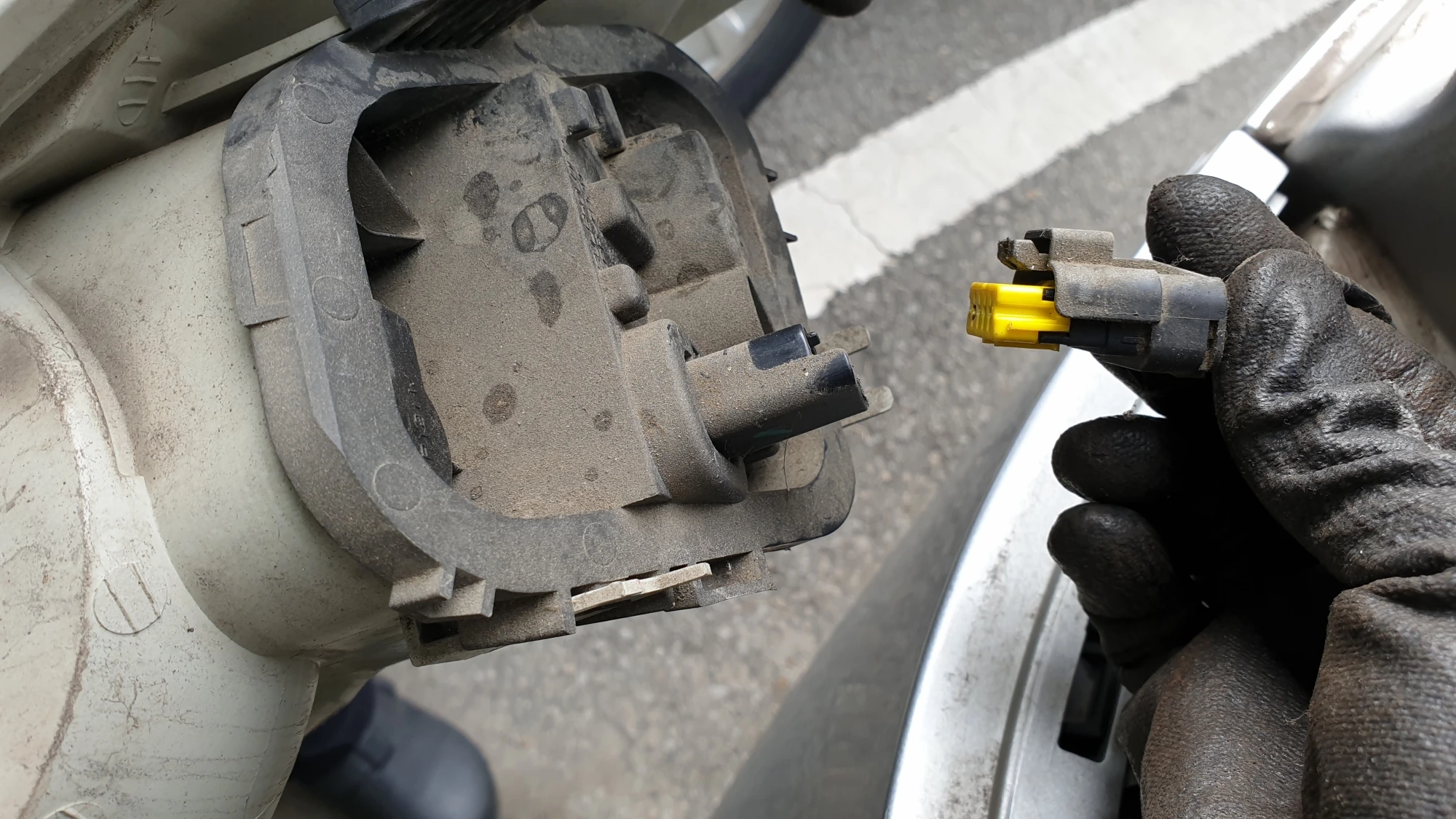

본체 조립 후에 오른쪽 사진처럼 잭을 방향에 맞춰 끼웁니다.

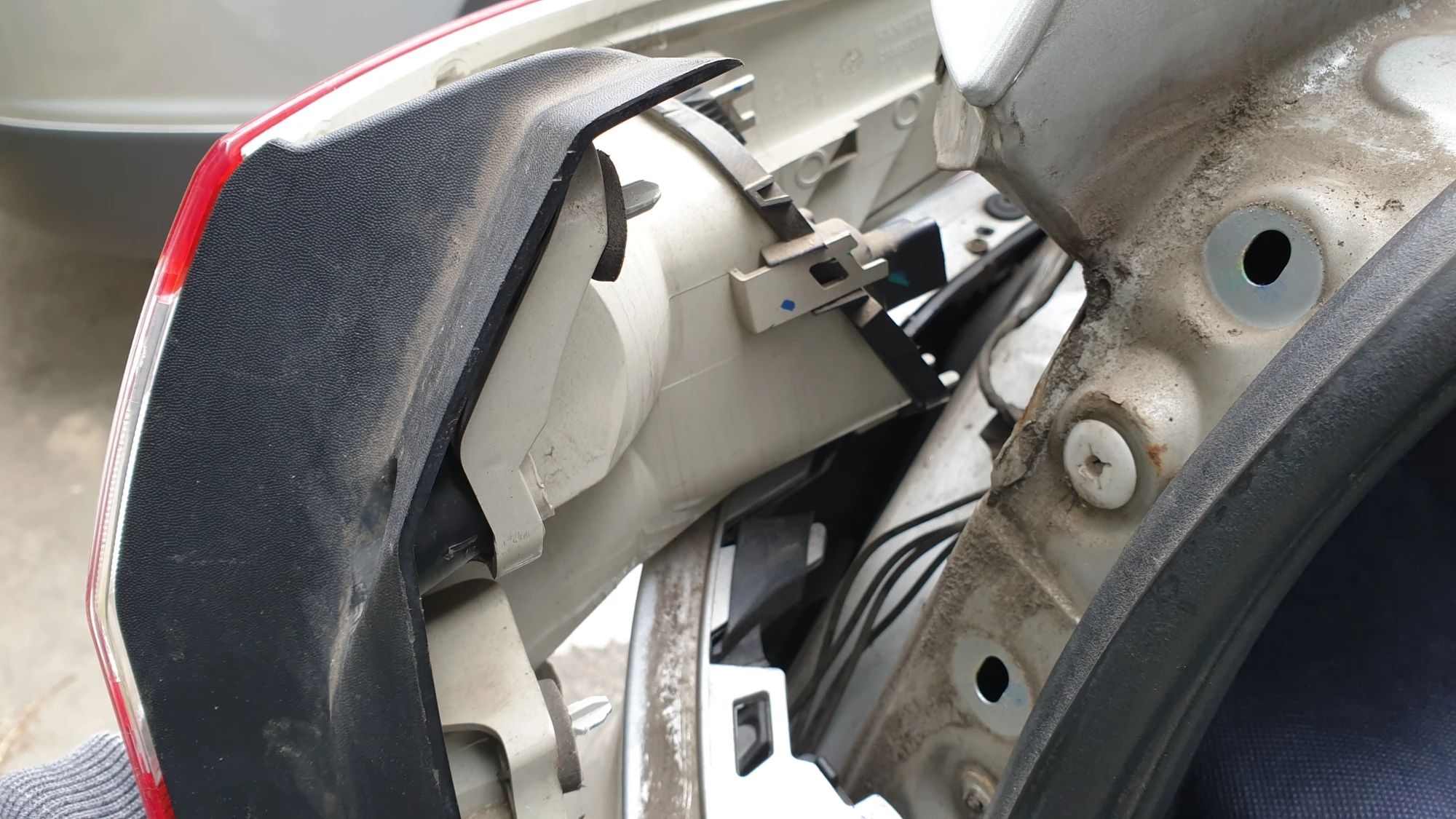

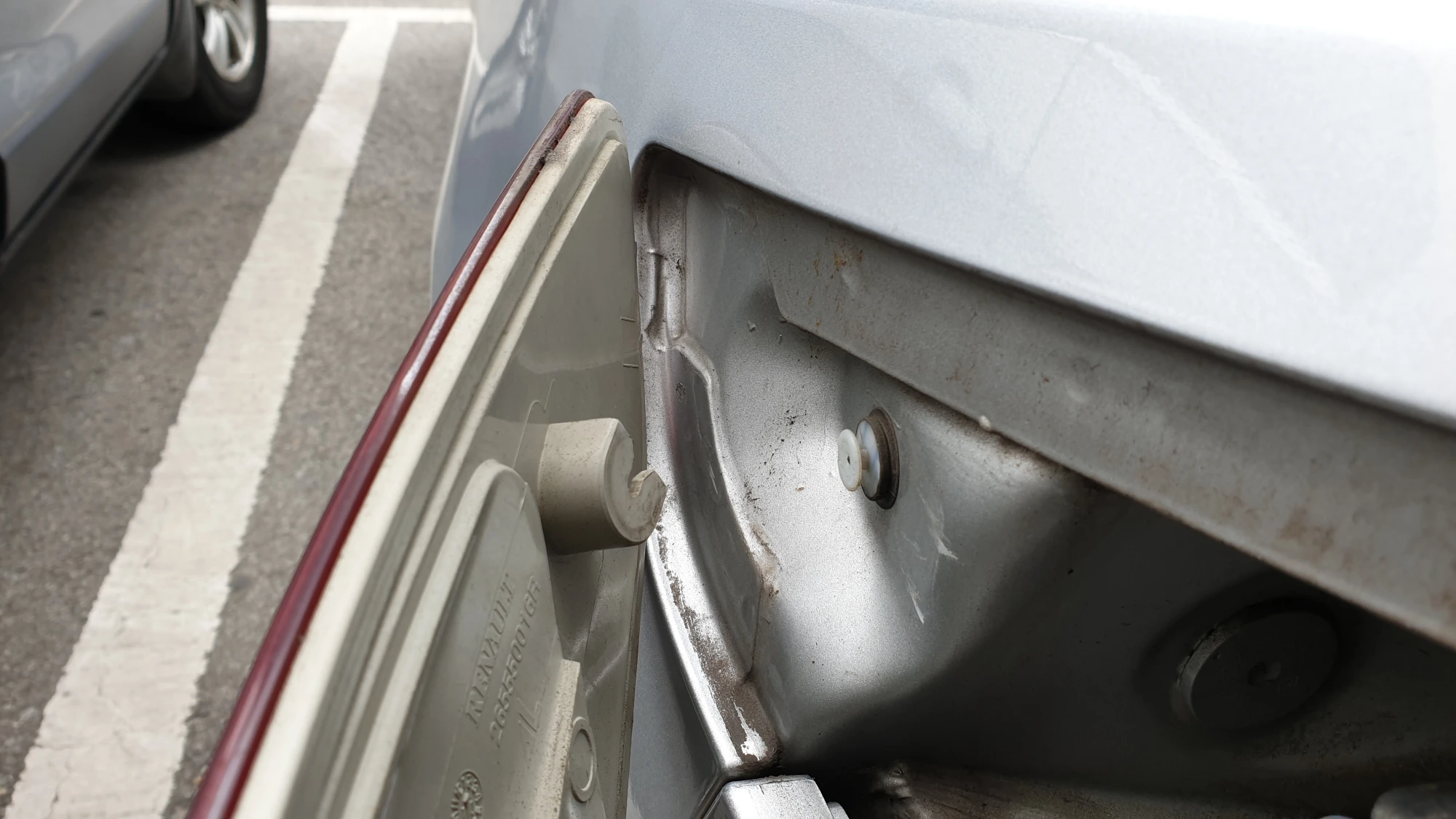

후방등화장치 본체와 차체 옆면이 닿는 부분에는 왼쪽 사진처럼 홈이 있고 차체에도 부품이 끼워져 있으며 홈에 부품이 끼워지도록 등화장치 본체를 차량 옆면에 밀착시킨 상태에서 앞으로 밀어서 끼웁니다.

이때 가운데 사진 동그란 구멍에 후방등화장치 본체에 튀어나온 부분이 끼워져야 합니다.

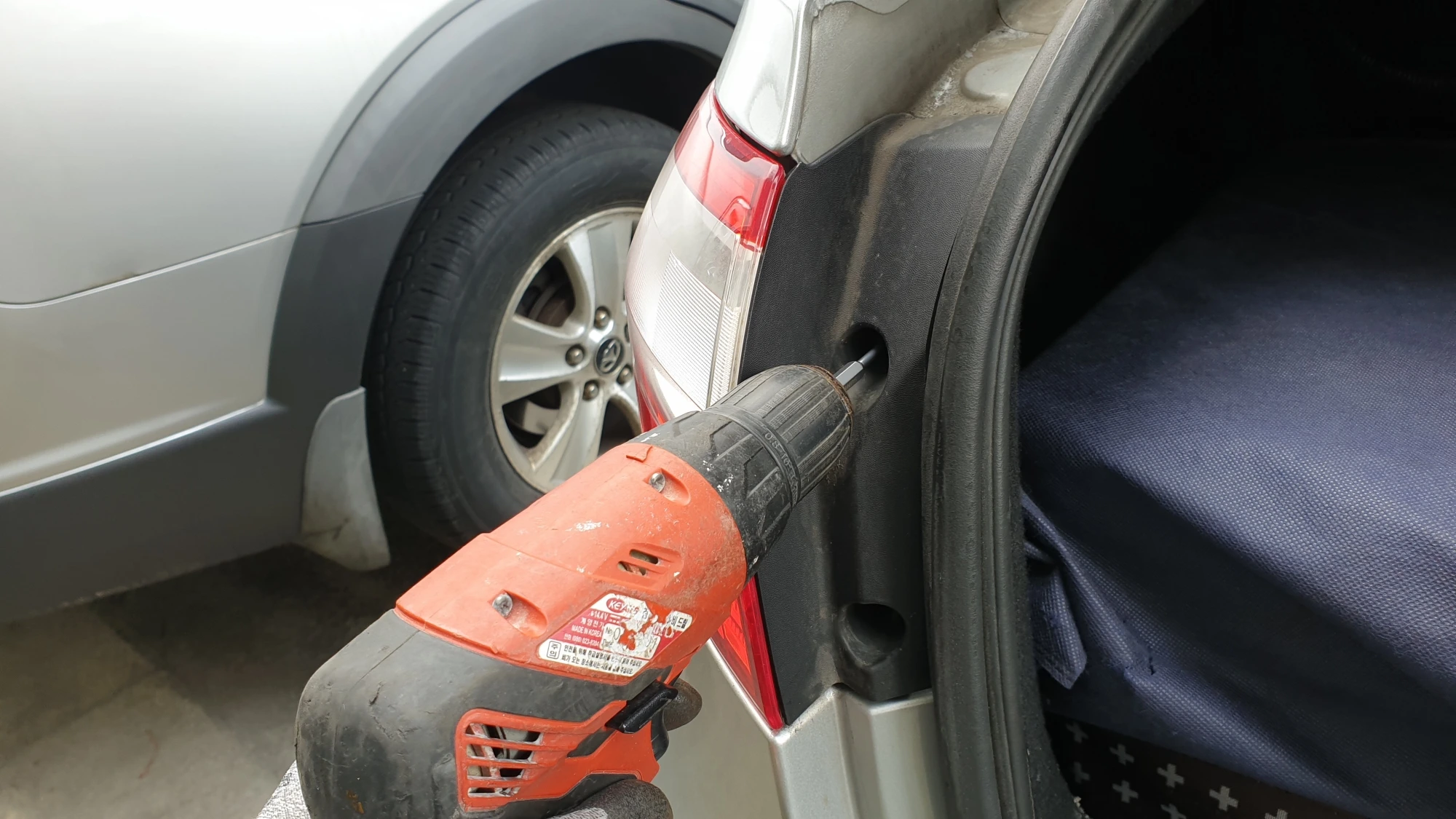

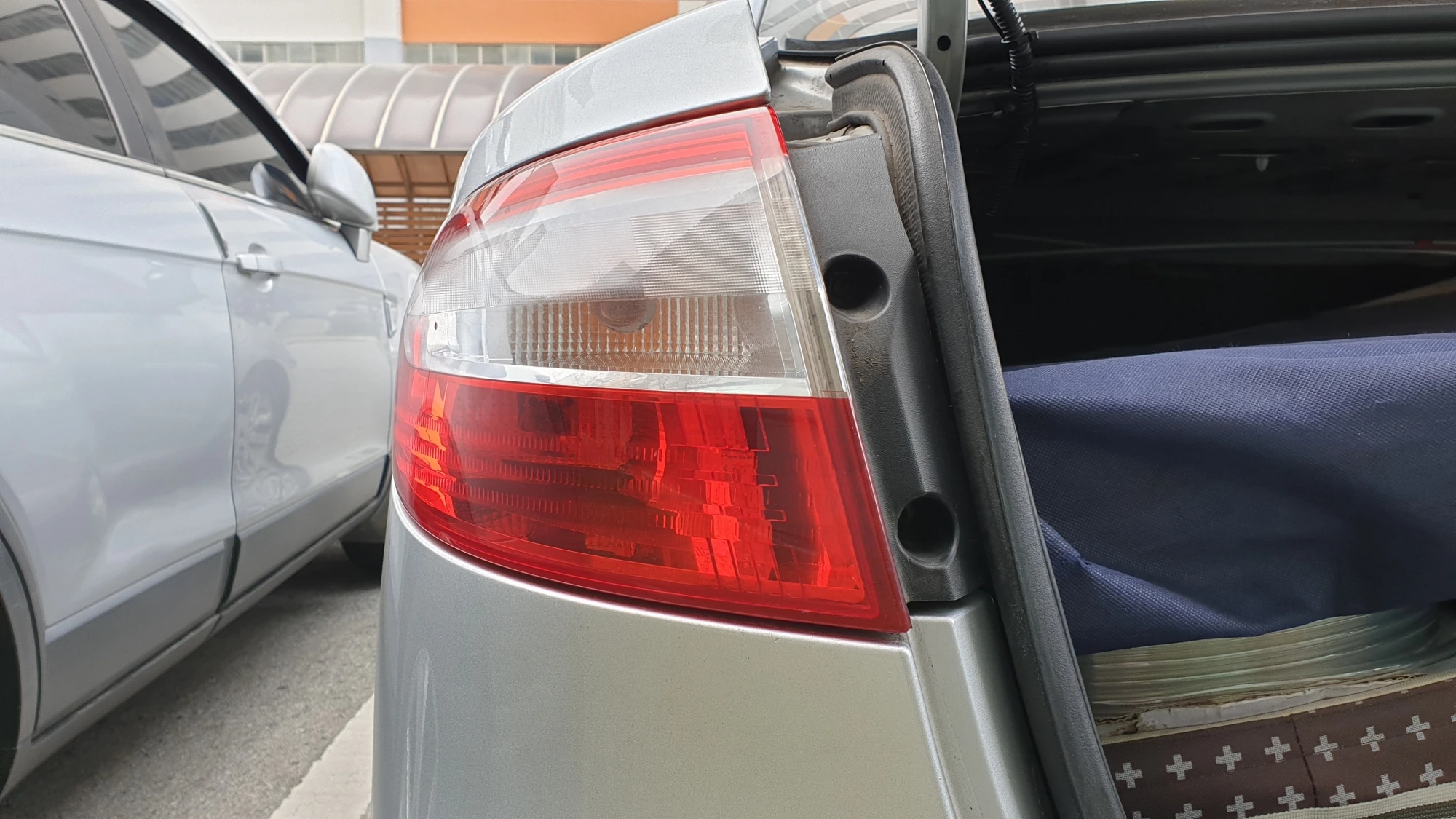

마지막으로 왼쪽 사진처럼 고정 볼트로 등화장치 본체를 고정하면 전구 교체 작업이 완료됩니다.

전구를 교체한 후에는 교체한 전구뿐만 아니라 다른 전구들도 정상적으로 작동하는지 체크합니다.
