모닝 글로브박스 조명 고정 안켜질 때

올뉴 모닝 TA 글로브박스 조명 안 켜질 때 원인 램프, 스위치 교체 방법

모닝 글로브박스 조명 고장 안 켜질 때 원인

본문에 자동차는 2014년식 모닝 올뉴모닝 TA입니다.

조수석 앞에 글로브박스를 열면 위쪽 조명이 자동으로 켜지고 글로브박스를 닫으면 자동으로 꺼집니다.

글로브박스 아래쪽에 조명의 스위치가 달려있어서 자동으로 점멸되는 것인데 조명이 켜지지 않거나 꺼지지 않는다면 원인을 찾아 필요한 조치를 취해야 합니다.

배선에 문제가 없다면 자동차 실내등이 정상적으로 작동하지 않는 원인은 세 가지 정도가 됩니다.

• 첫 번째는 전구에 문제가 있는 경우
• 두 번째는 퓨즈에 문제가 있는 경우
• 세 번째는 스위치에 문제가 있는 경우

자동차 조명 장치가 작동하지 않을 때 전구에 문제가 있는 것이 대부분이지만 퓨즈가 끊어졌거나 스위치 장치에 문제가 있는 경우도 간혹 있습니다.

참고로 퓨즈에 문제가 생겼을 때 퓨즈를 교체하는 방법에 관한 내용은 본문 하단에 글이 있습니다.

본문에서는 글로브박스 조명 전등 전구를 교체하는 방법과 스위치를 점검하거나 교체하는 방법을 정리했습니다.

저는 전구가 고장 난 줄 알고 전구를 LED 전구로 교체했는데 여전히 전등이 들어오지 않아서 찾아봤더니 스위치 연결이 잘못되어 있더군요.

모닝 글로브박스 조명 전구 LED 램프 교체 방법

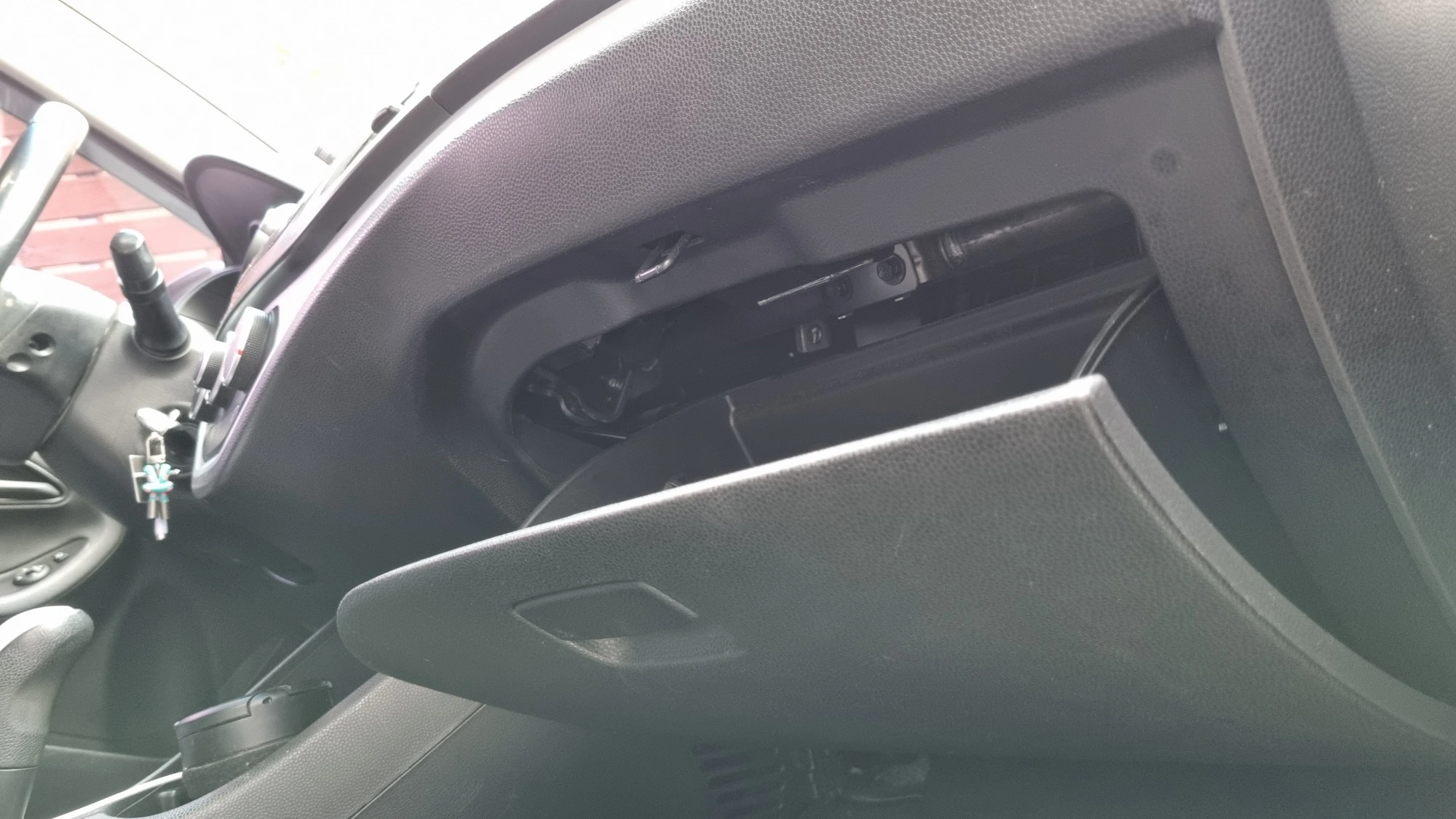

글로브박스를 그냥 열어 놓은 상태에서도 전구를 교체하는 것이 가능하지만 자세가 상당히 불편하고 글로브박스를 분리하는 것이 크게 어렵지 않기 때문에 저는 글로브박스를 아래로 완전히 내려서 작업했습니다.

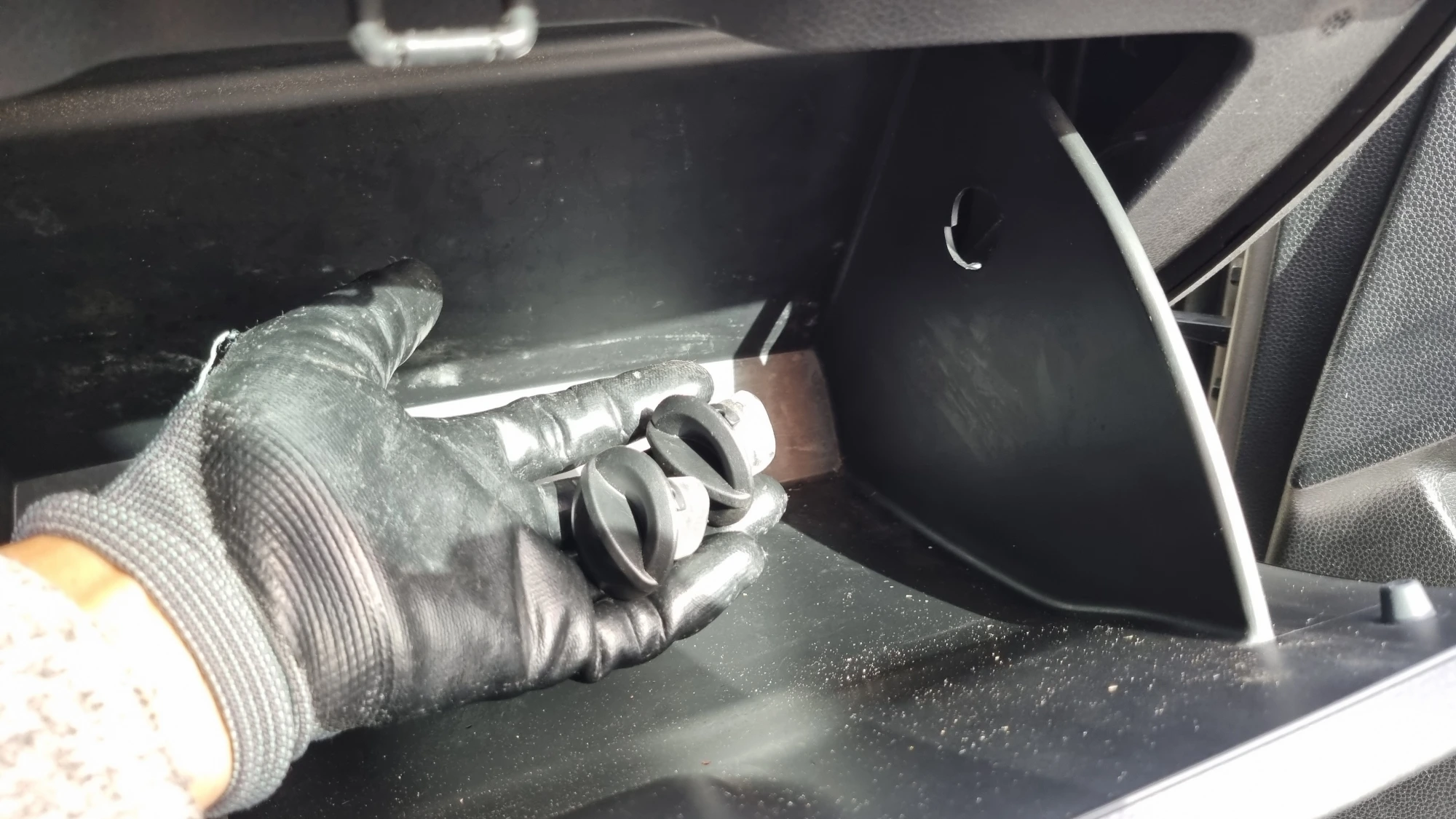

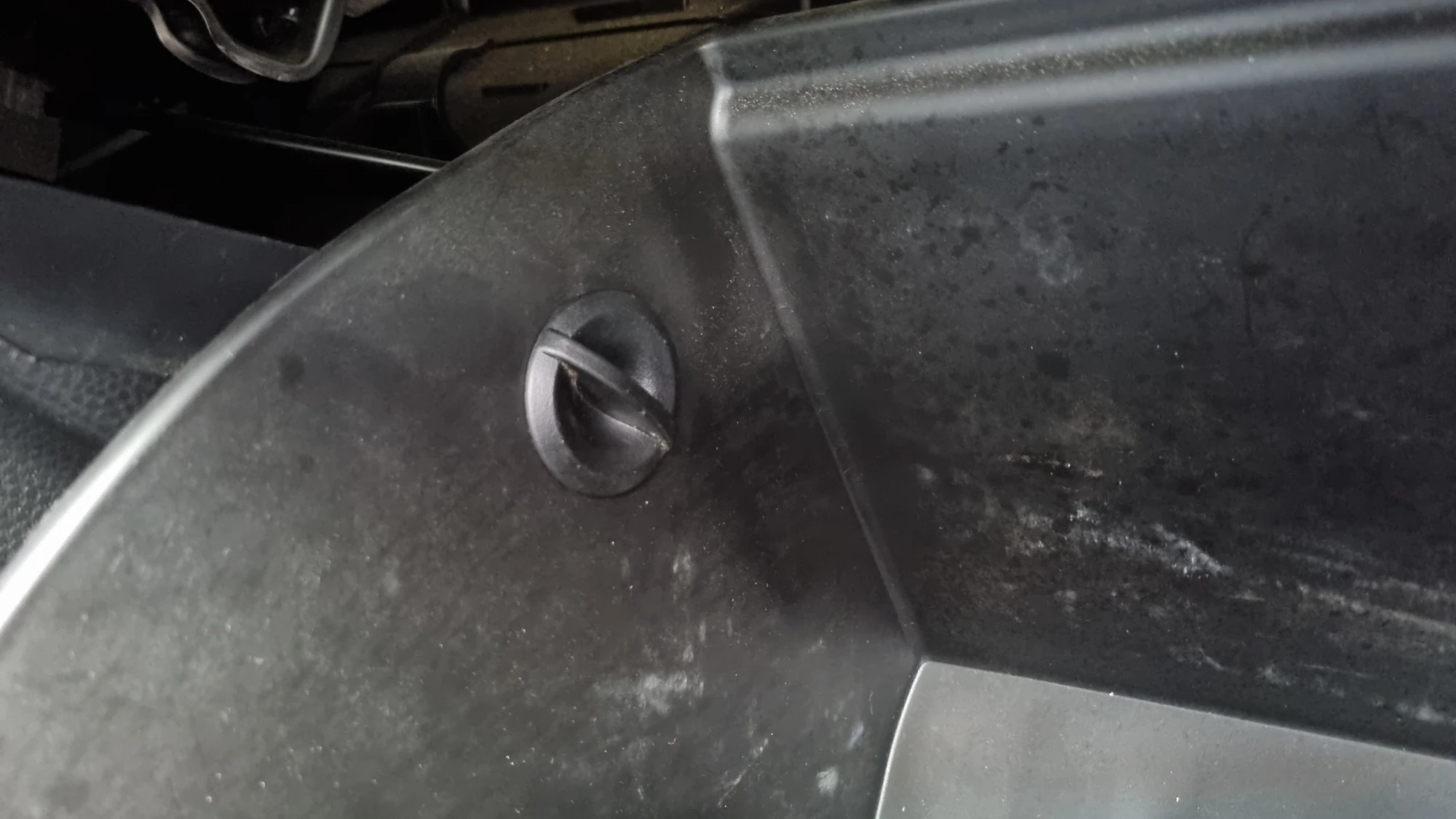

왼쪽 사진처럼 글로브박스 안쪽 양 옆면에는 동그란 고정 부품이 끼워져 있고 반시계 방향으로 60도 정도 돌리면 빠집니다.

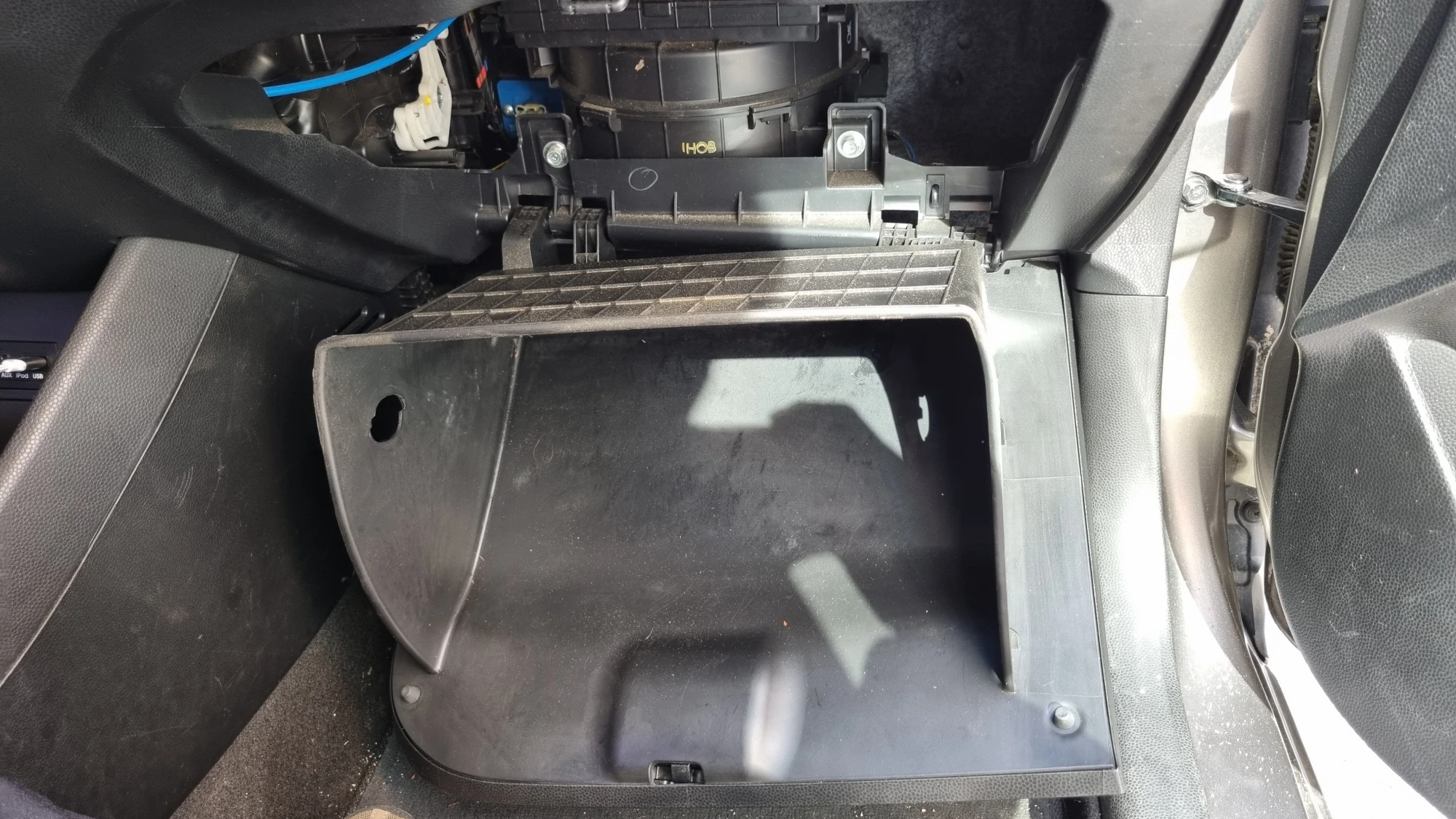

가운데 사진처럼 양쪽 고정 부품을 모두 빼면 오른쪽 사진처럼 글로브박스가 아래로 완전히 내려옵니다.

글로브박스 위쪽에는 왼쪽 사진처럼 조명이 있으며 현재 글로브박스가 열린 상태이기 때문에 조명 전등이 켜져야 하지만 사진에 보이는 것처럼 켜지지 않았습니다.

퓨즈에는 이상이 없었고 전구가 나간 것으로 생각해서 전구를 먼저 교체해 봤습니다.

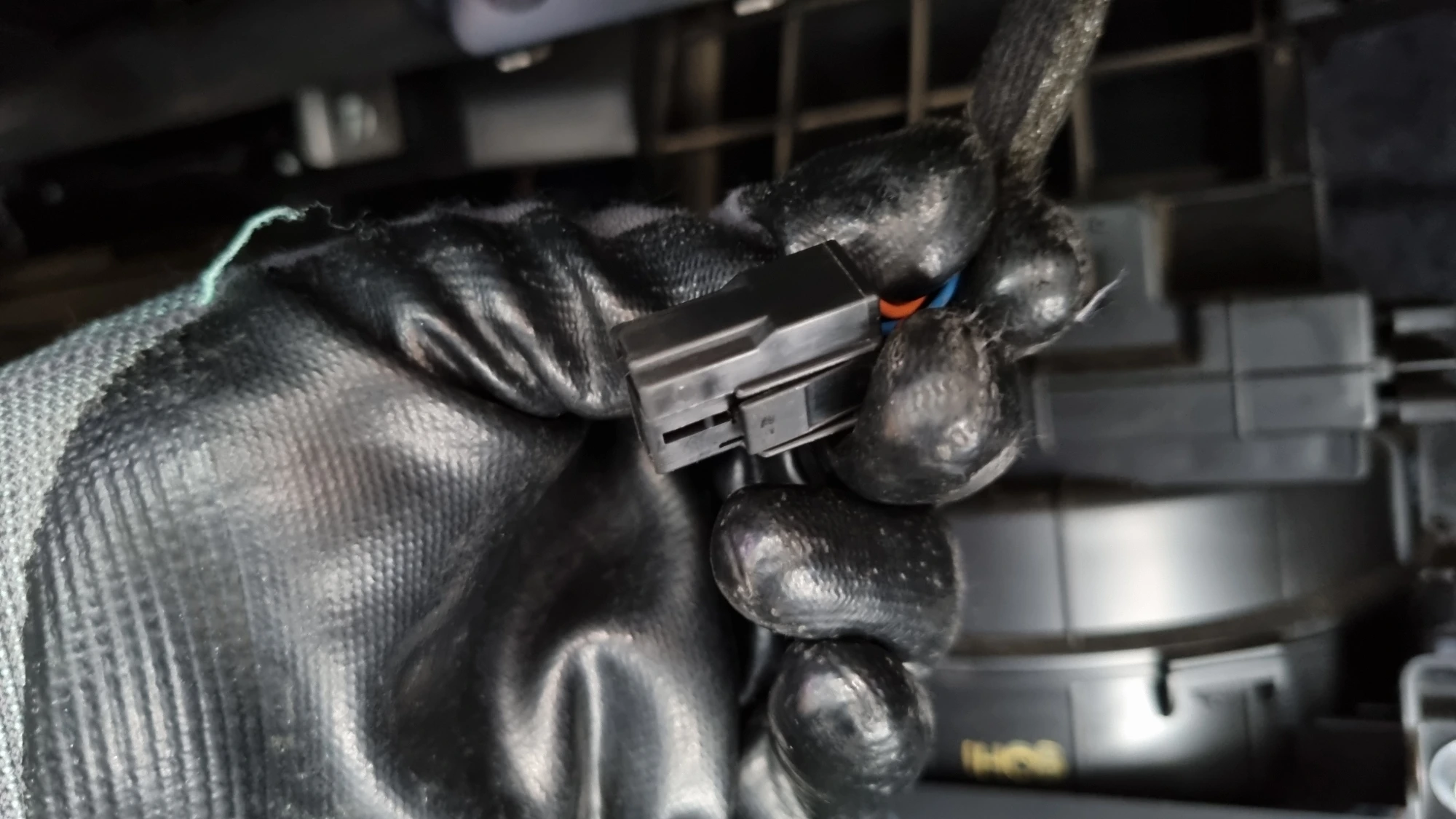

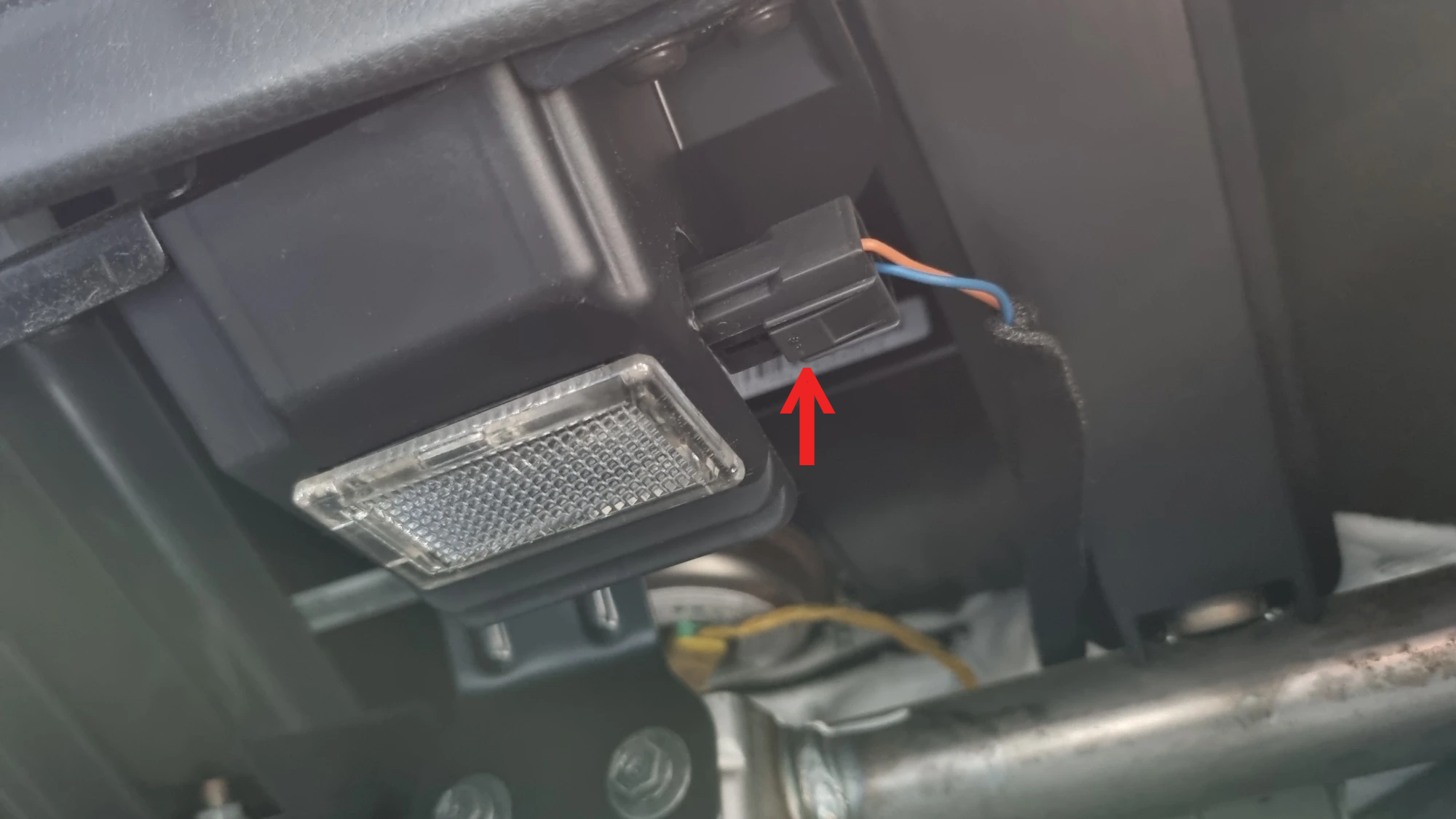

왼쪽 사진 화살표가 가리키는 부분을 누른 상태에서 오른쪽으로 당기면 오른쪽 사진처럼 잭이 빠집니다.

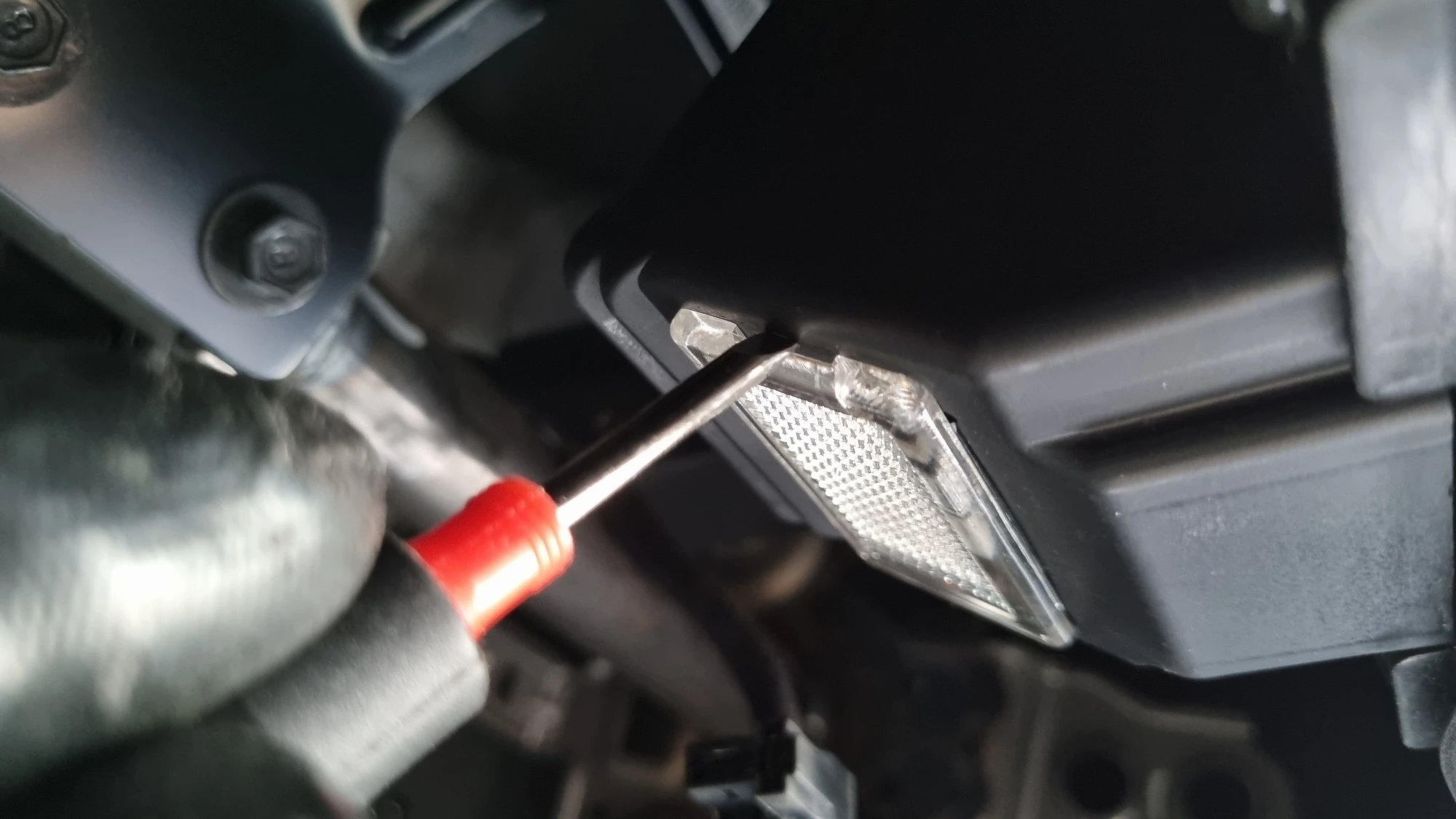

잭이 끼워져 있던 반대쪽 커버에는 작은 틈이 있으며 왼쪽 사진처럼 얇을 일자드라이버를 끼워 아래로 내리면 오른쪽 사진처럼 빠집니다.

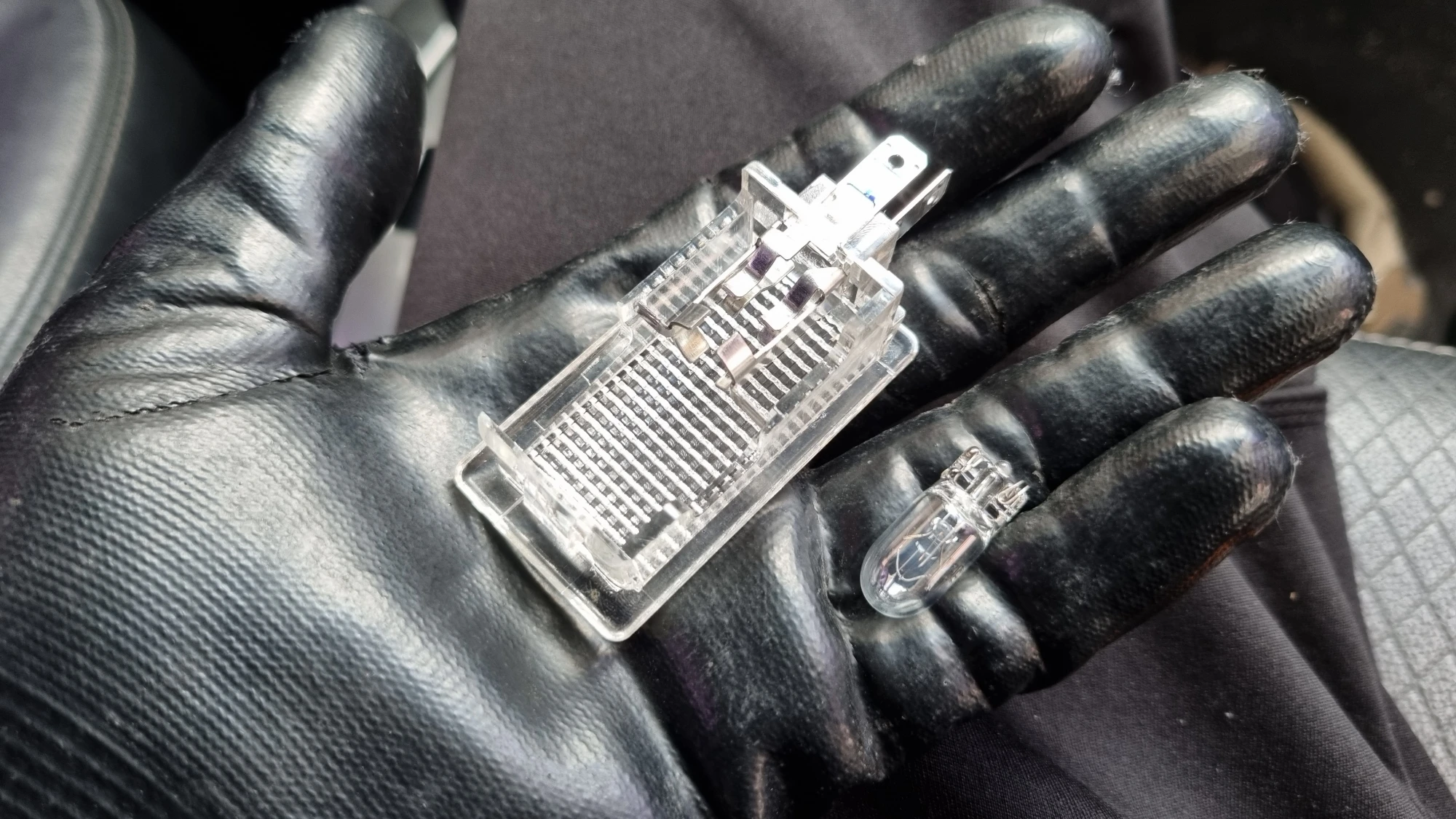

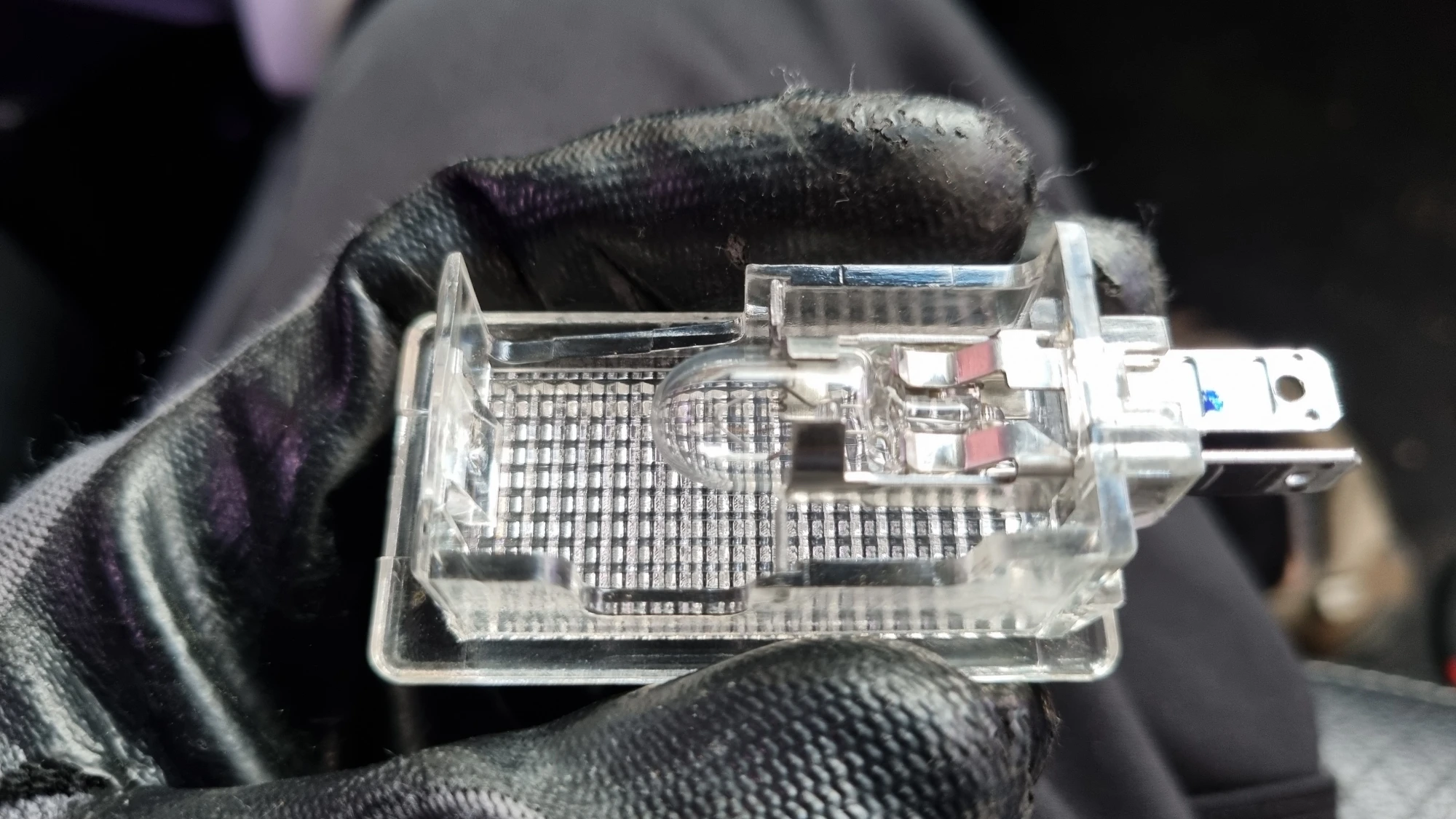

위에 전구는 차량 출고당시 끼워져 있던 것과 같은 전구입니다.

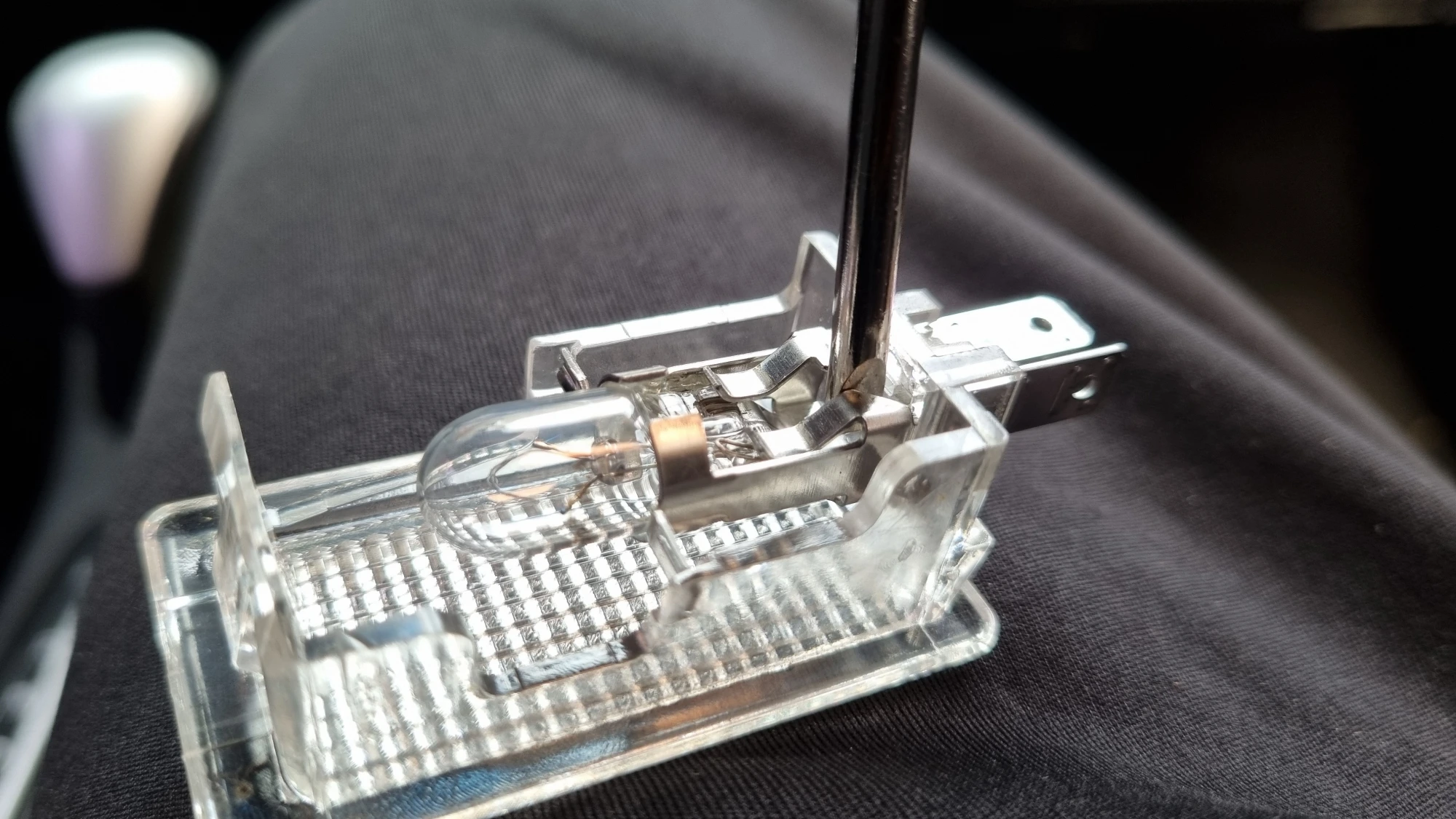

전구를 손으로 잡아서 빼내야 하는데 전구가 미끄럽고 공간이 좁아서 왼쪽 사진처럼 전구 뒤에 공구를 끼워서 앞으로 밀어냈습니다.

유리로 되어 있는 전구를 빼야 하기 때문에 깨지지 않도록 주의해야 합니다.

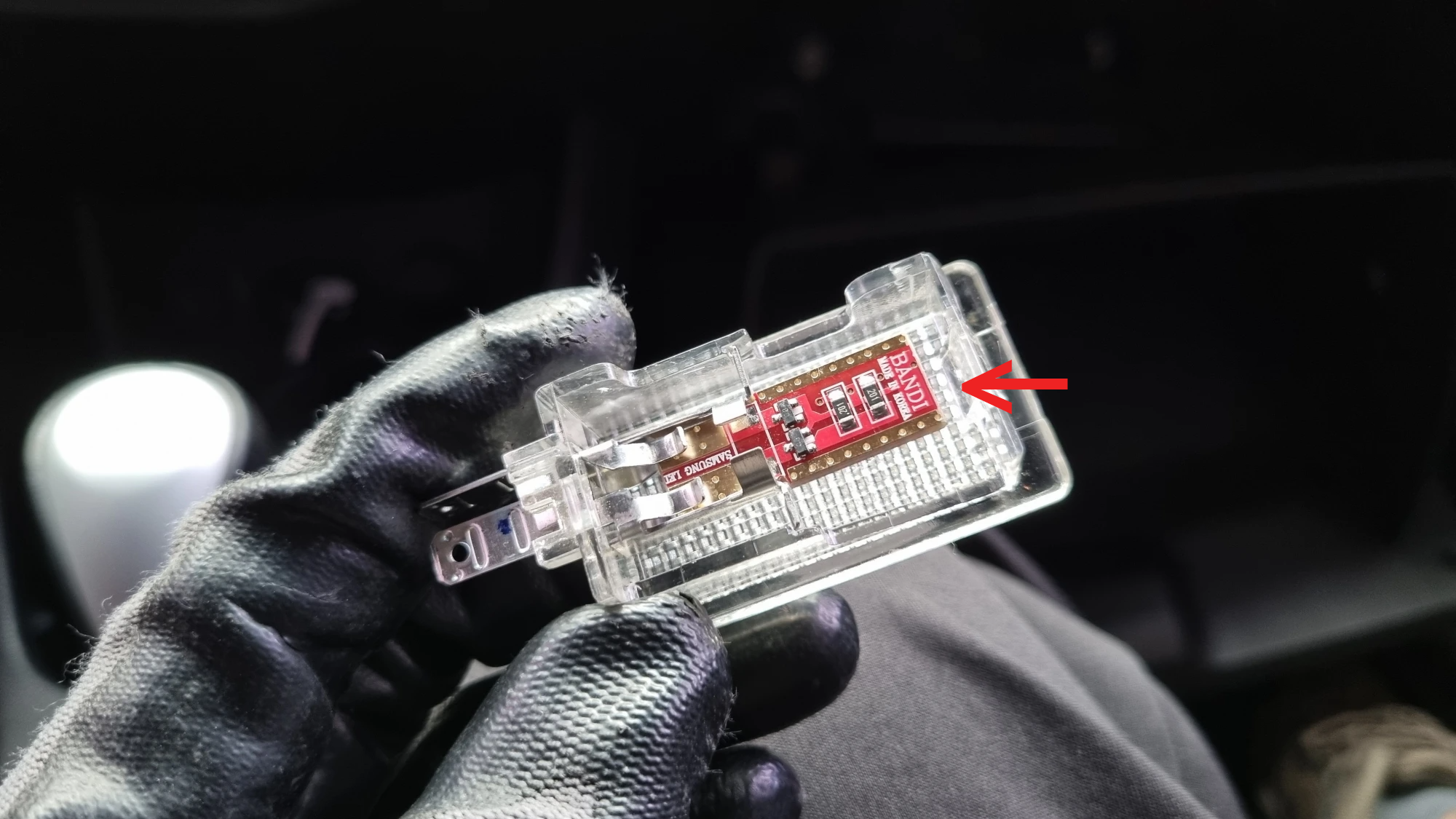

위에 사진은 LED 전구를 끼운 모습입니다.

소켓 부분이 뻑뻑해서 왼쪽 사진 화살표가 가리키는 쪽에 공구를 끼워서 밀어 넣었습니다.

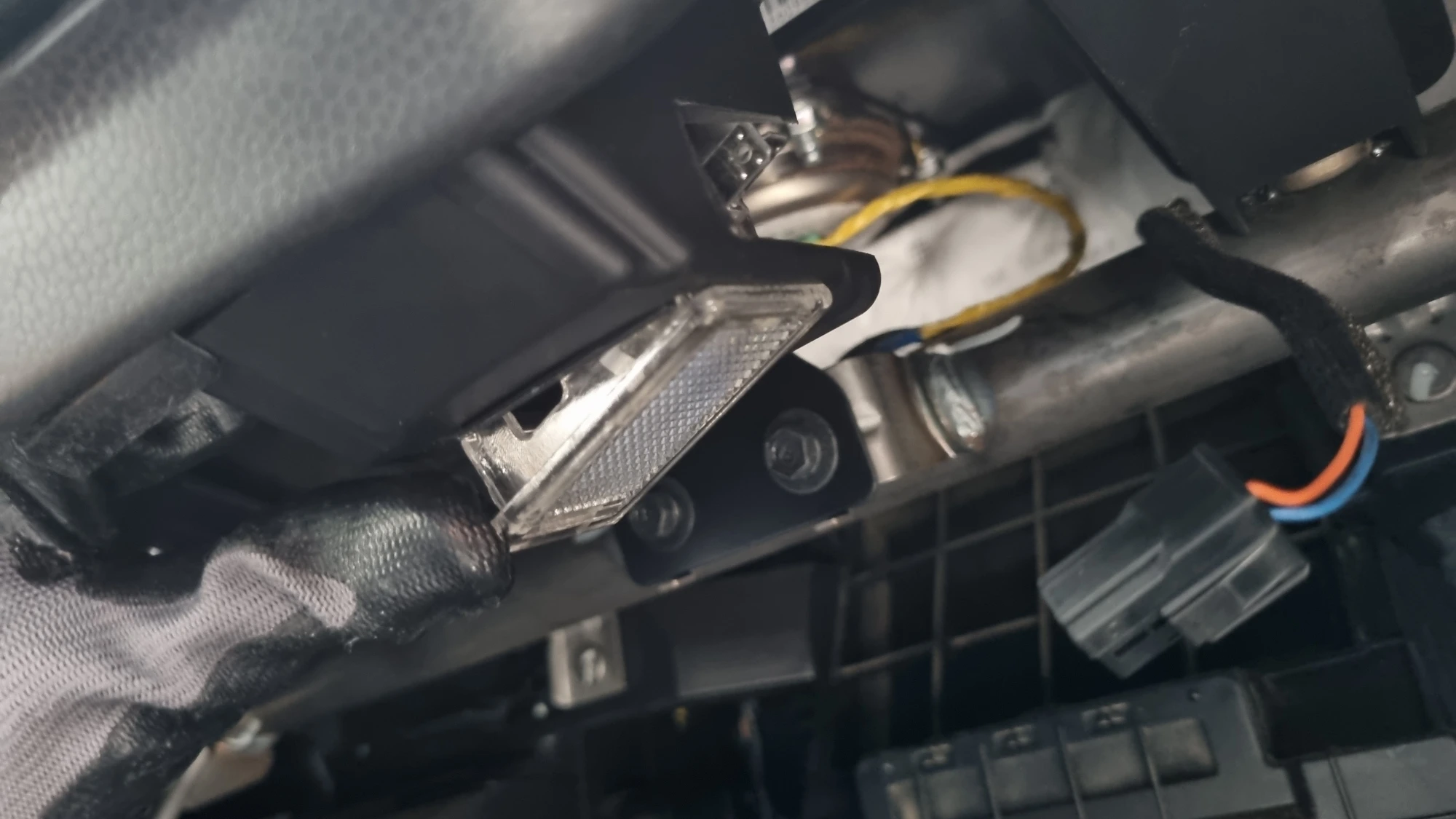

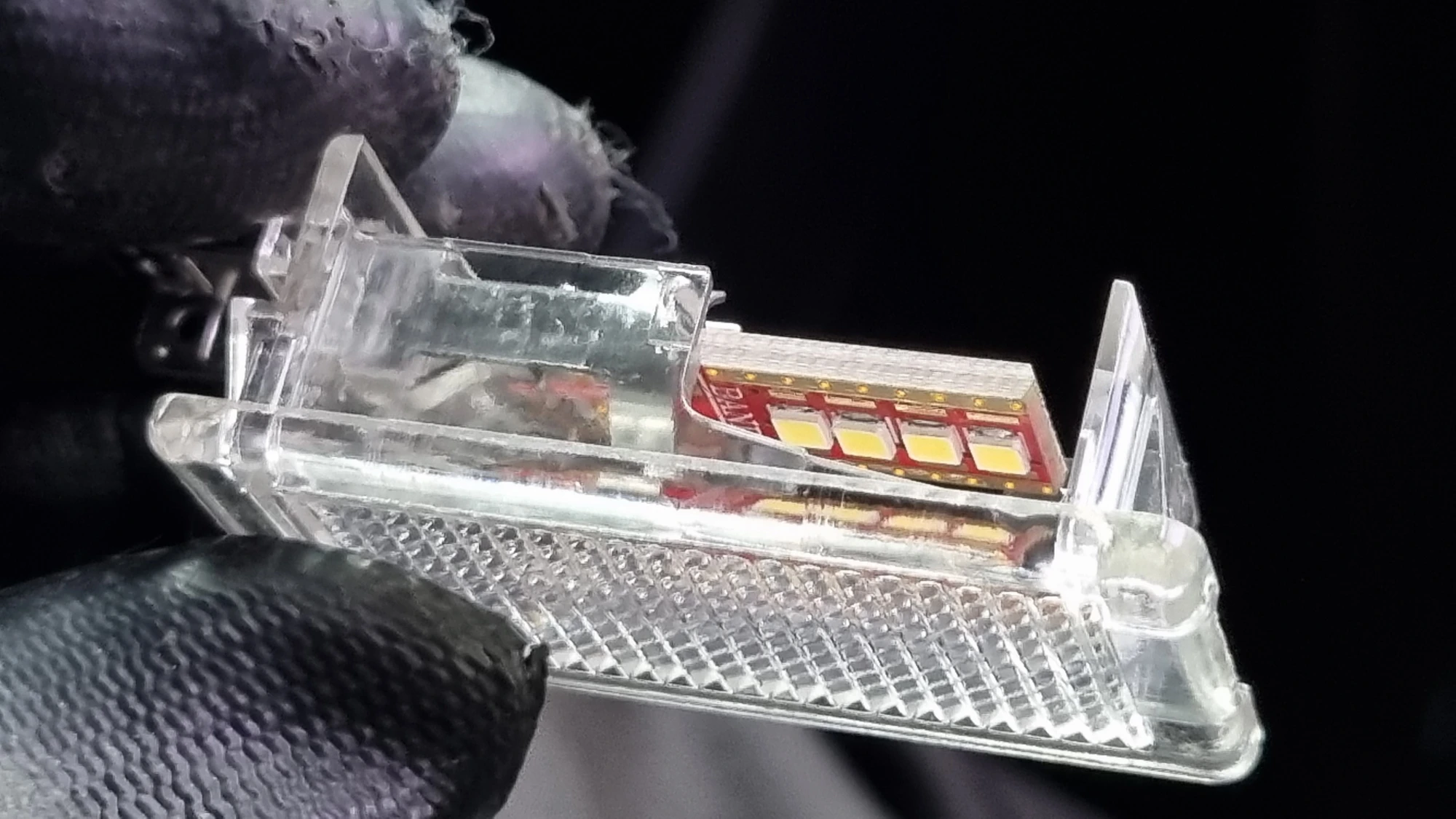

LED 전구로 교체할 때는 오른쪽 사진처럼 불빛이 나오는 부분이 투명 커버를 향하도록 방향을 맞춰서 끼워야 합니다.

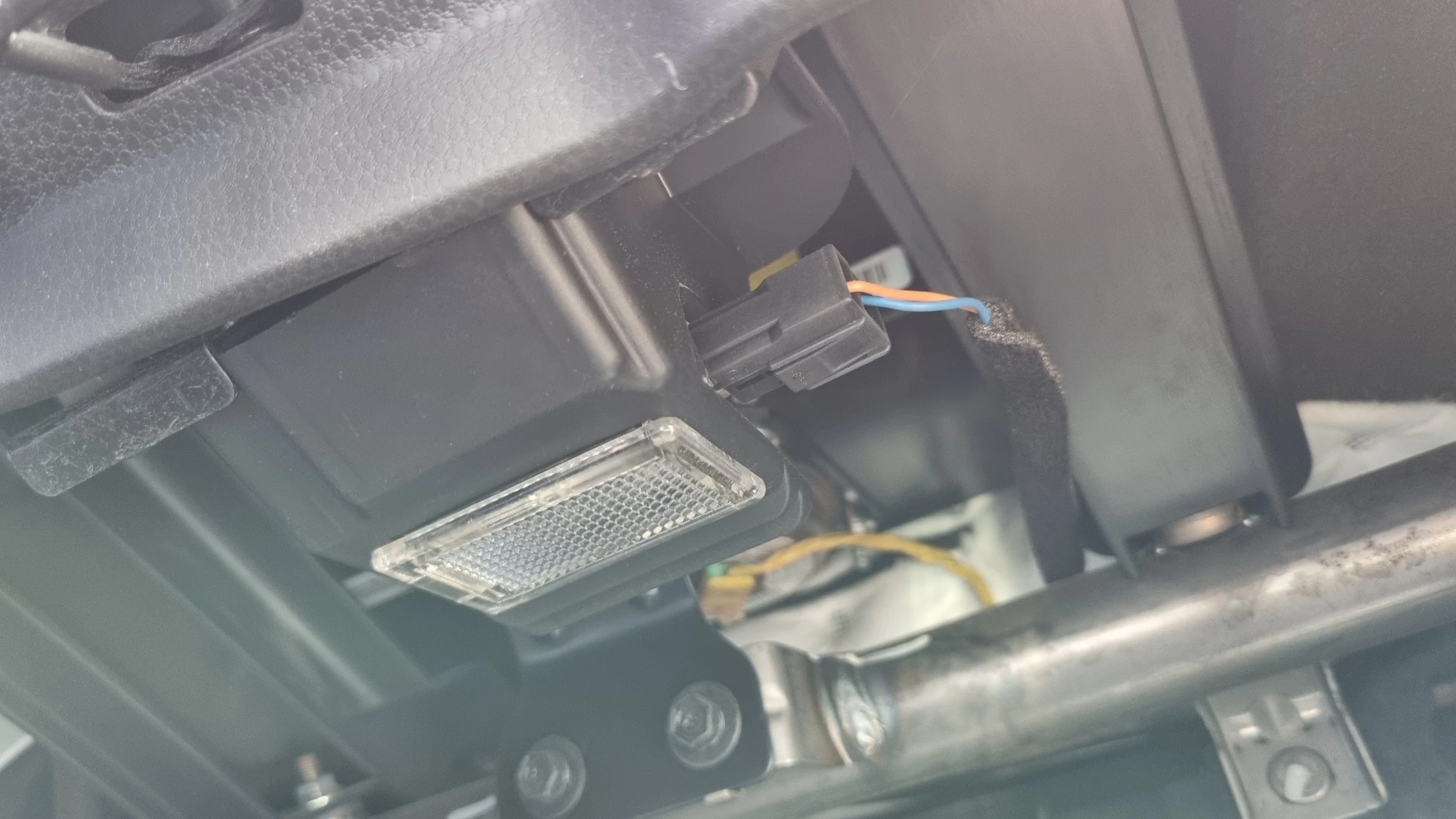

왼쪽 사진처럼 잭을 끼우는 부분을 먼저 끼우고 반대쪽을 하늘 방향으로 밀어 올려 커버를 닫습니다.

그리고 앞서 분리했던 전원 잭을 끼웁니다.

앞서 말씀드렸듯 글로브박스가 열려있기 때문에 정상적인 상태라면 전원잭을 끼우면 조명이 켜져야 합니다.

모닝 글로브박스 조명 안 켜질 때 스위치 확인

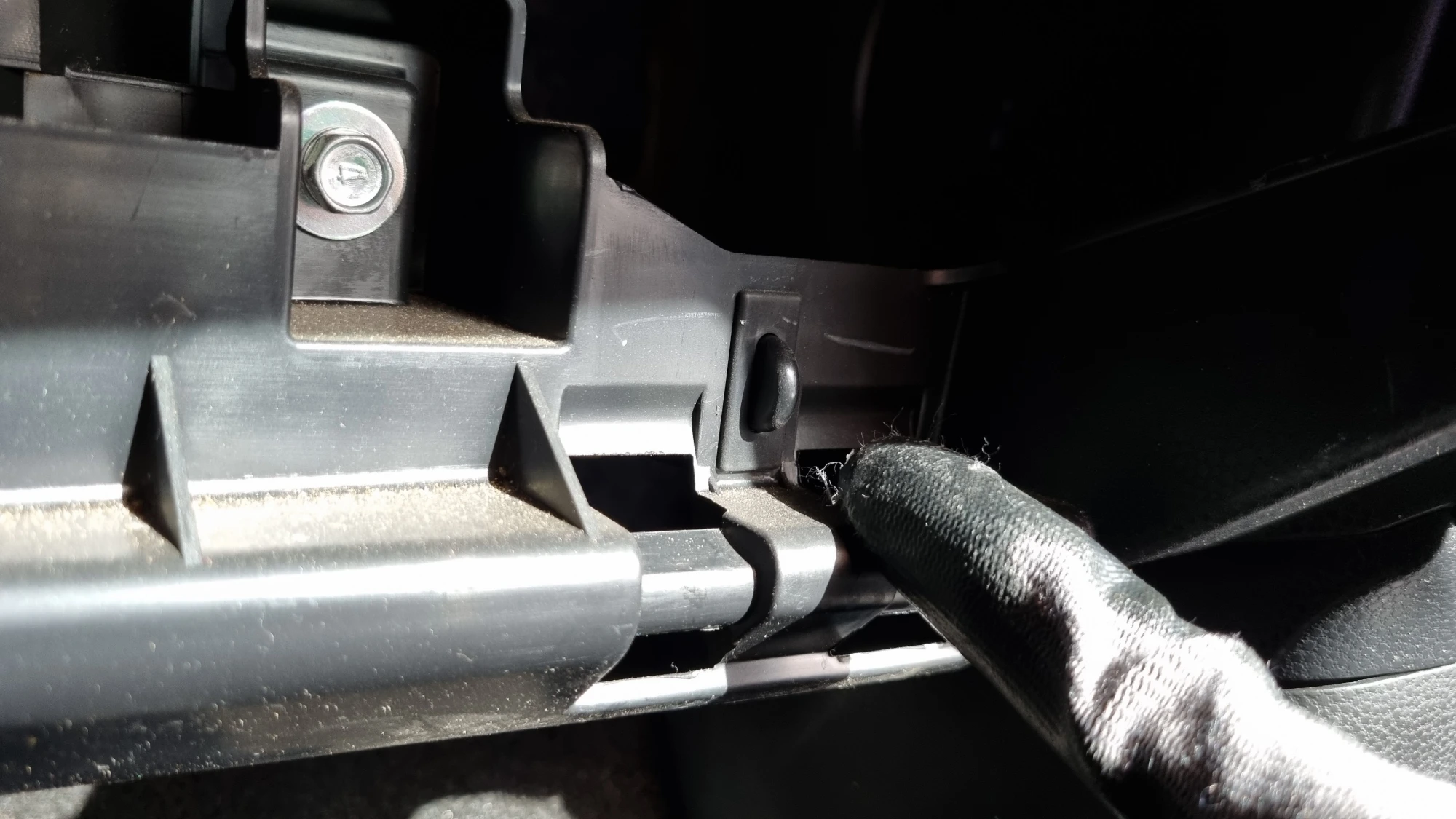

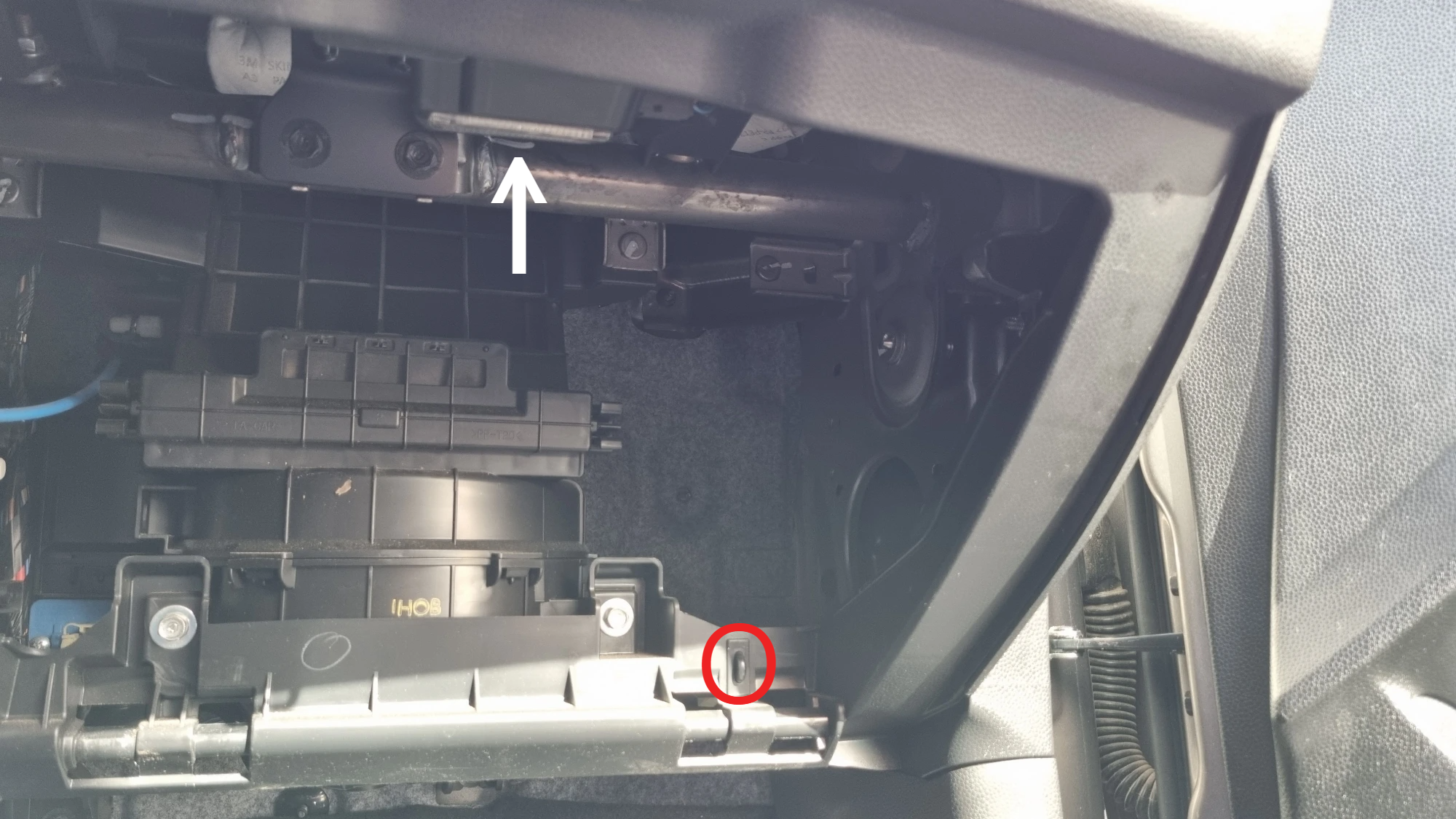

왼쪽 사진 화살표가 가리키는 것이 글로브박스 조명 전등이며 동그라미 안에 보이는 것이 스위치입니다.

글로브박스가 닫히면 스위치가 눌러지면서 조명이 꺼지고 글로브박스를 열면 눌린 스위치가 빠지면서 조명이 켜지게 됩니다.

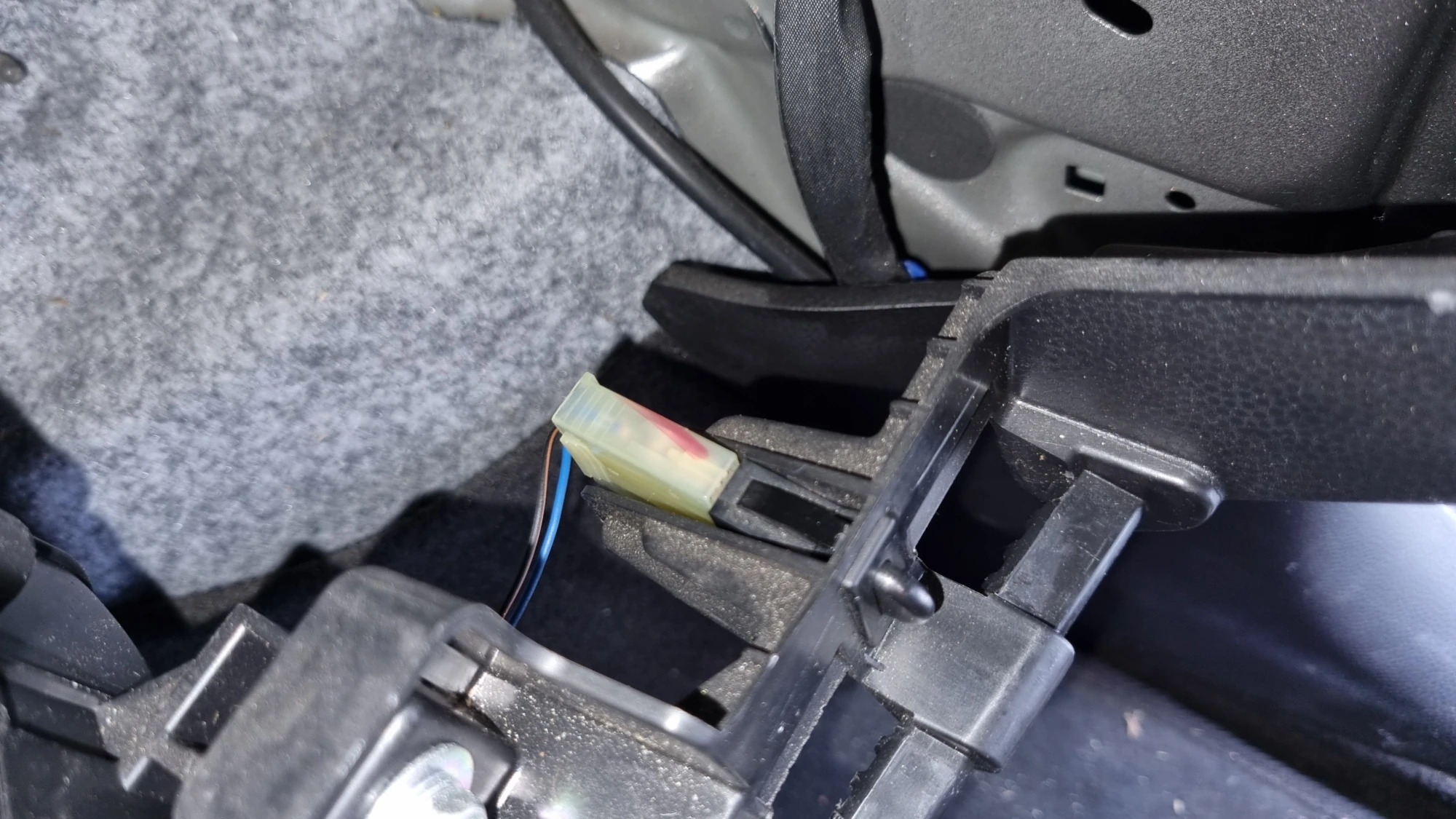

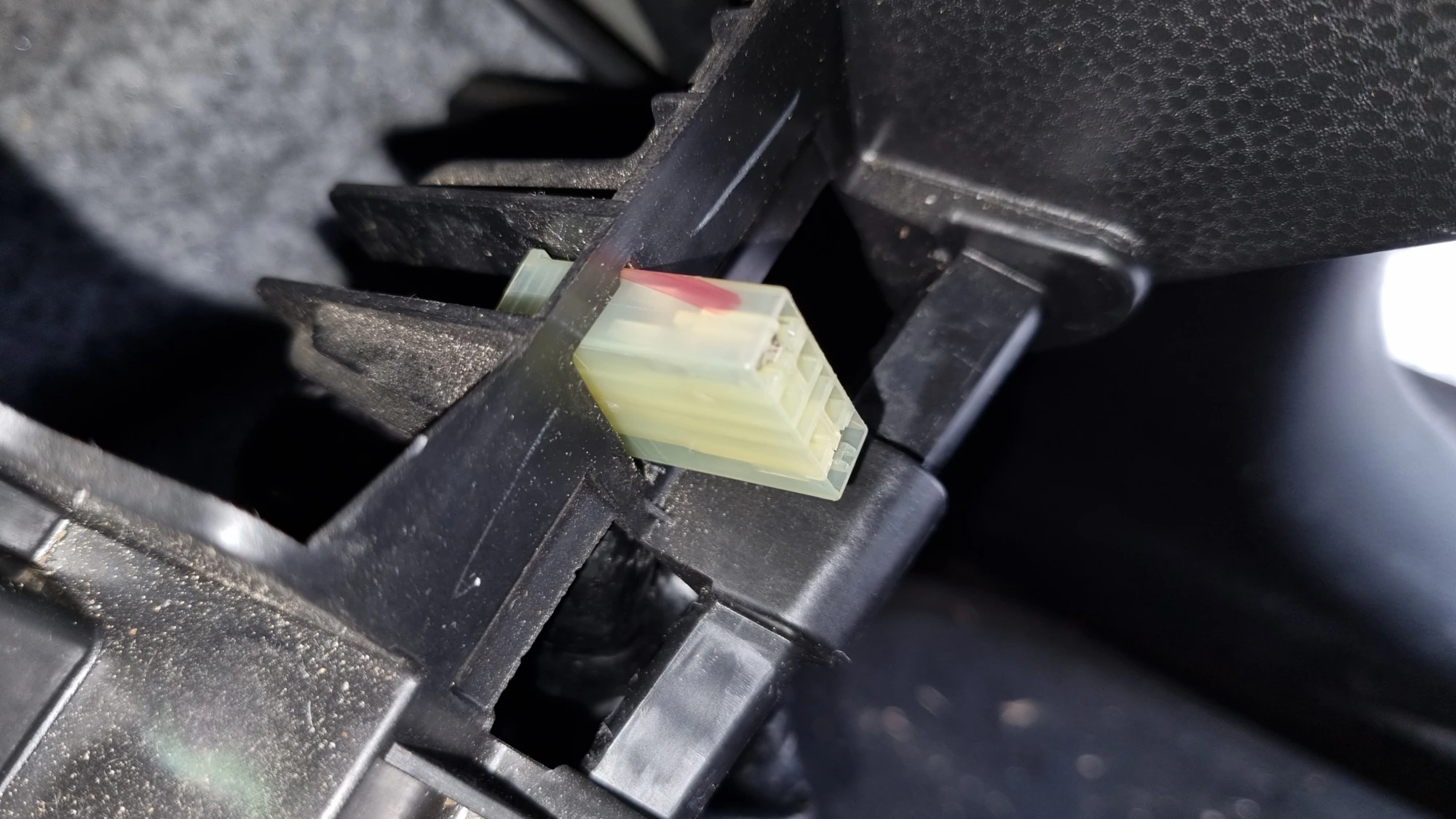

스위치 뒤쪽을 보면 왼쪽 사진처럼 잭이 끼워져 있으며 그냥 당기면 빠집니다.

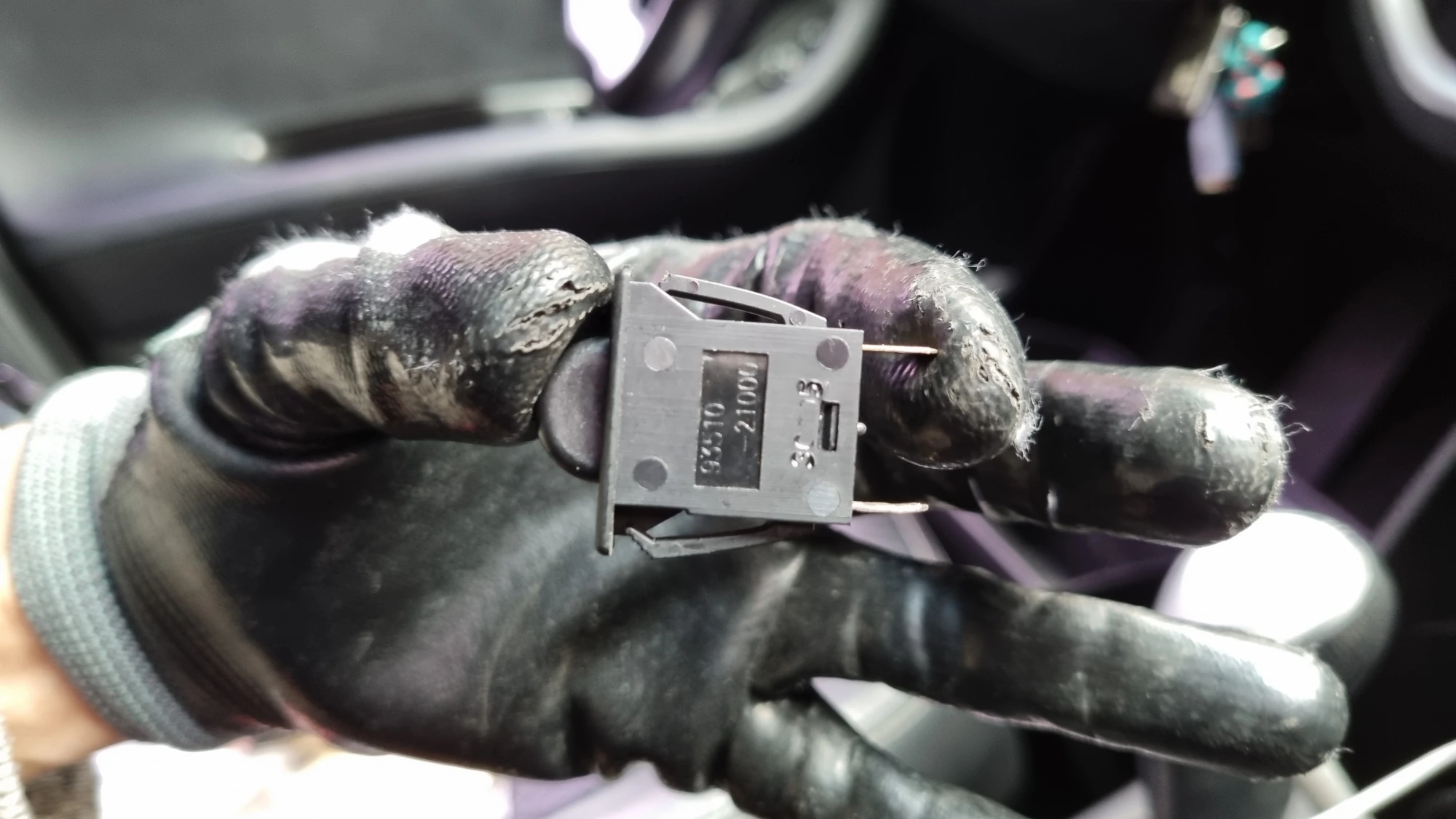

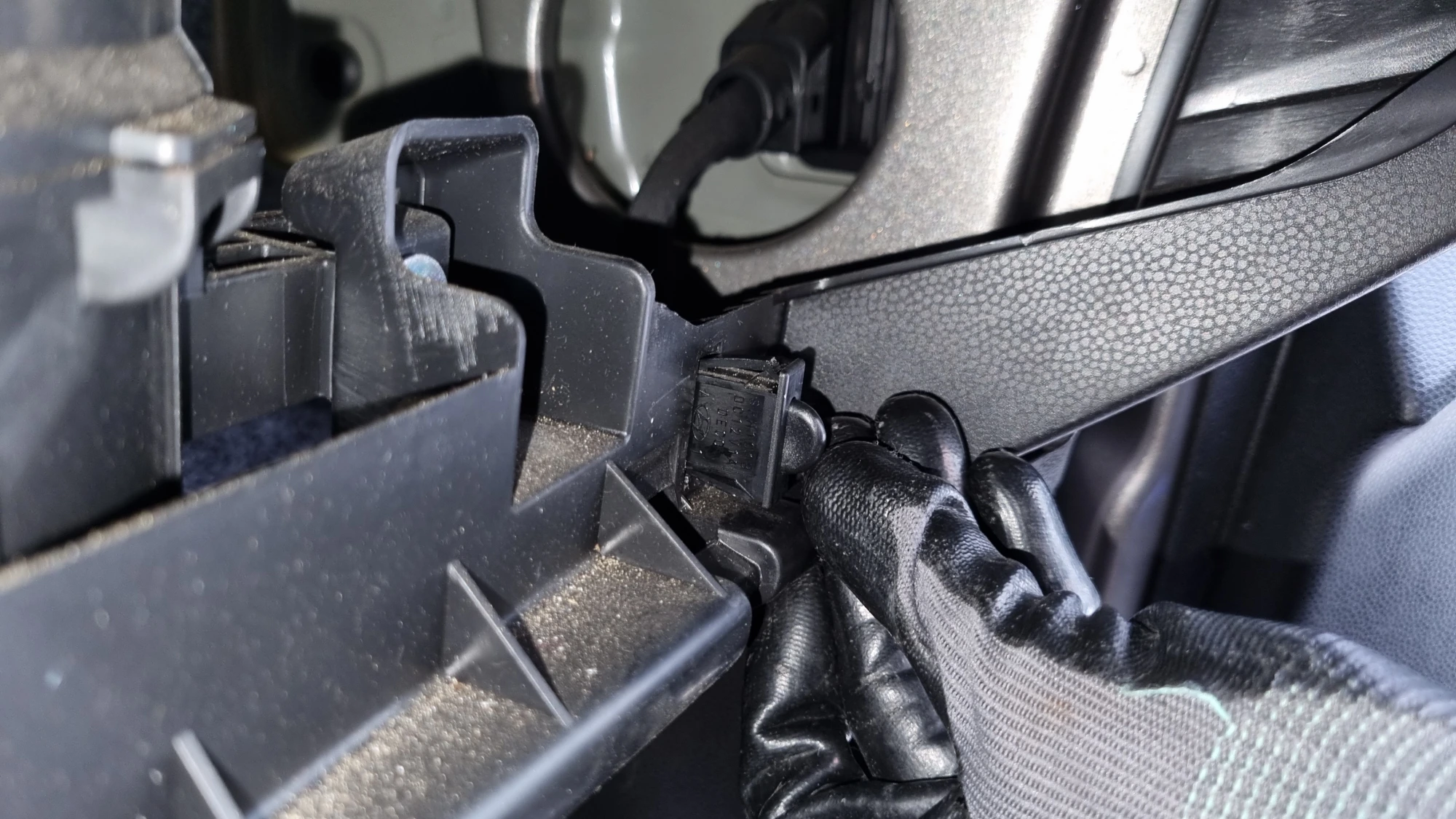

스위치는 오른쪽 사진처럼 생겼으며 스위치 위아래 부분을 누른 상태에서 앞으로 밀면 가운데 사진처럼 스위치가 앞으로 빠져나옵니다.

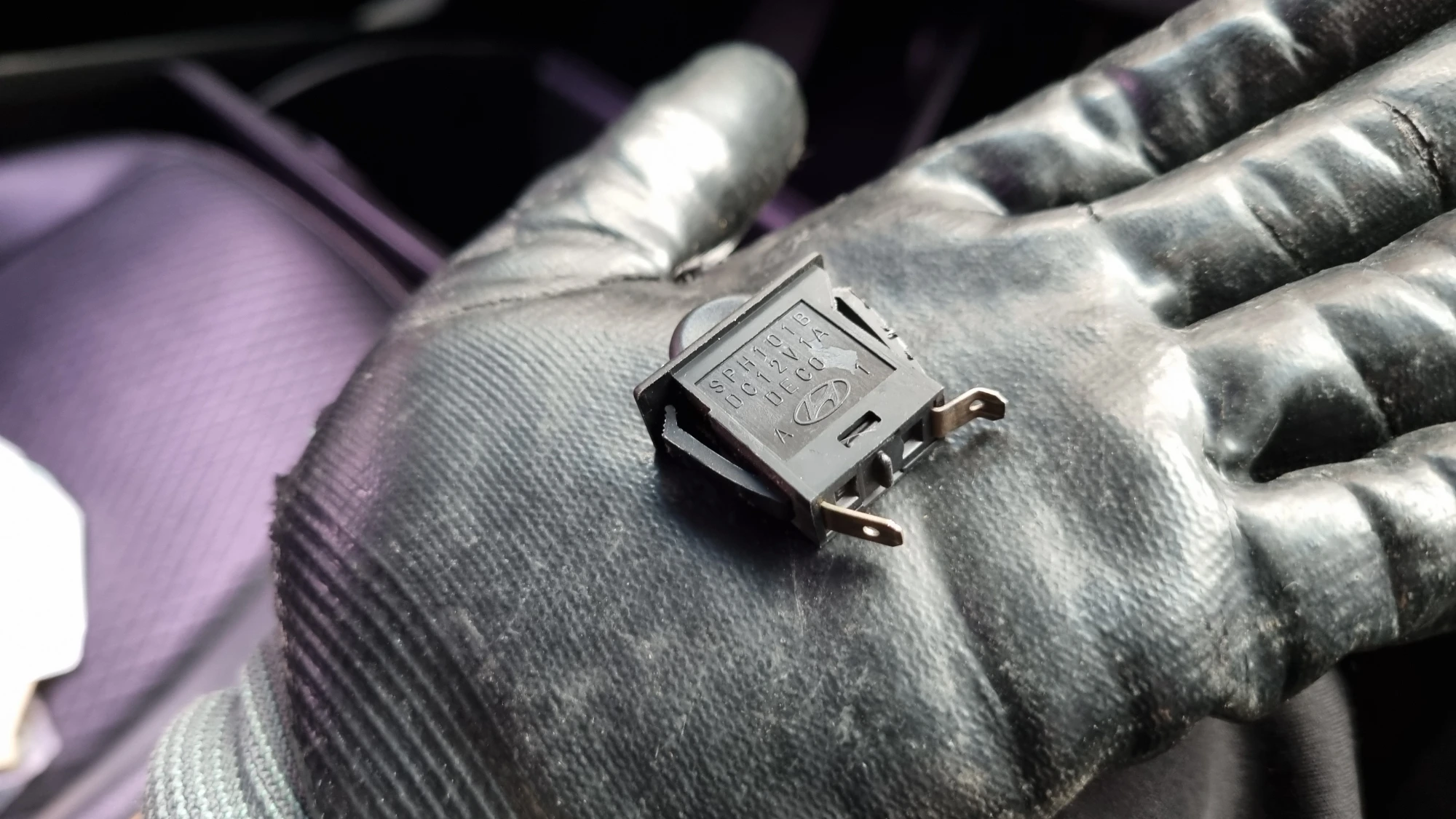

달려있던 스위치를 보니 왼쪽 사진처럼 단자가 꺾어져 있었습니다.

그래서 잭이 제대로 끼워지지 않았고 조명 전등도 켜지지 않았습니다.

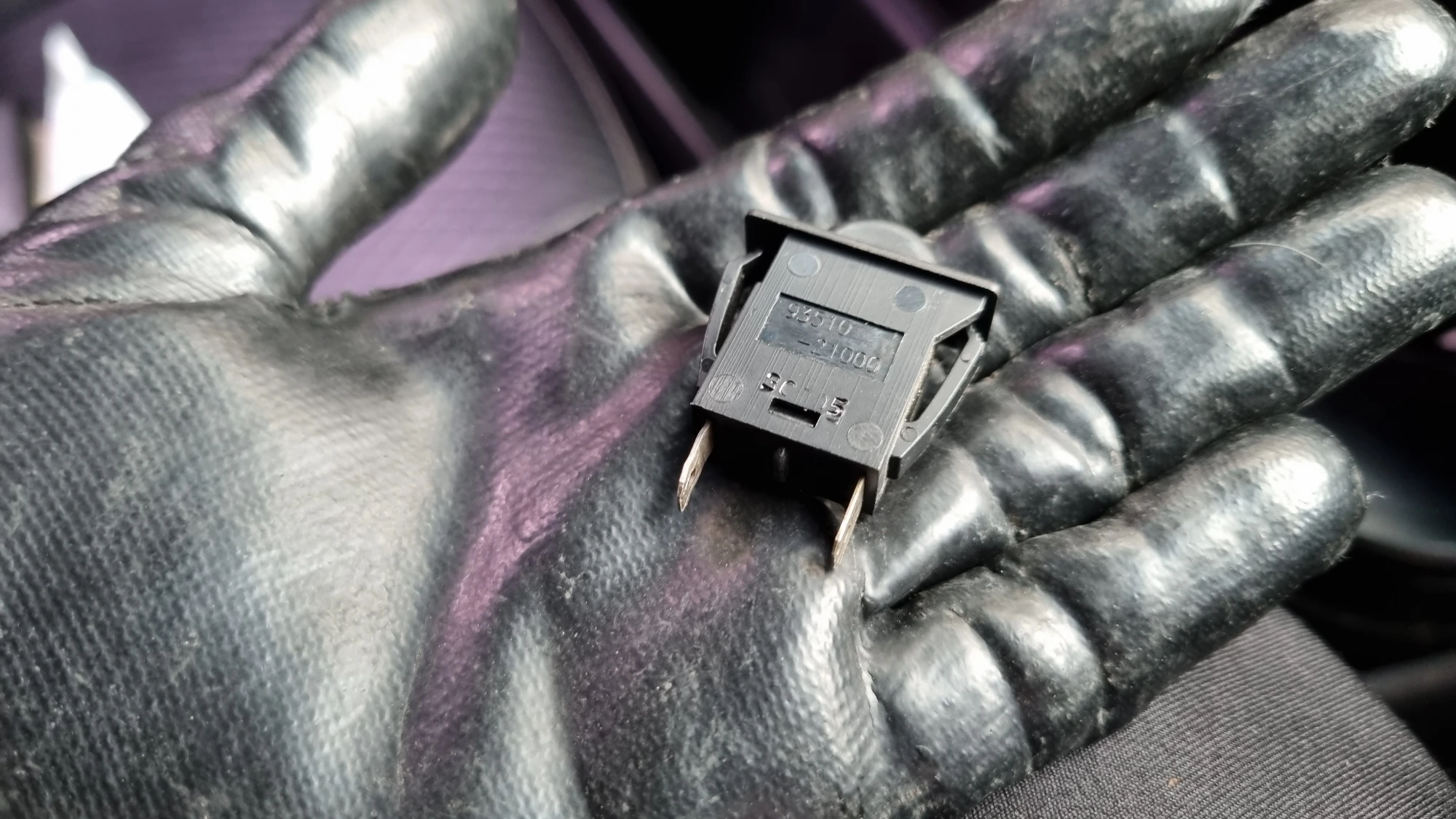

단자는 생각보다 쉽게 부러질 수 있으니 공구를 사용해 조심해서 오른쪽 사진처럼 반듯하게 폈습니다.

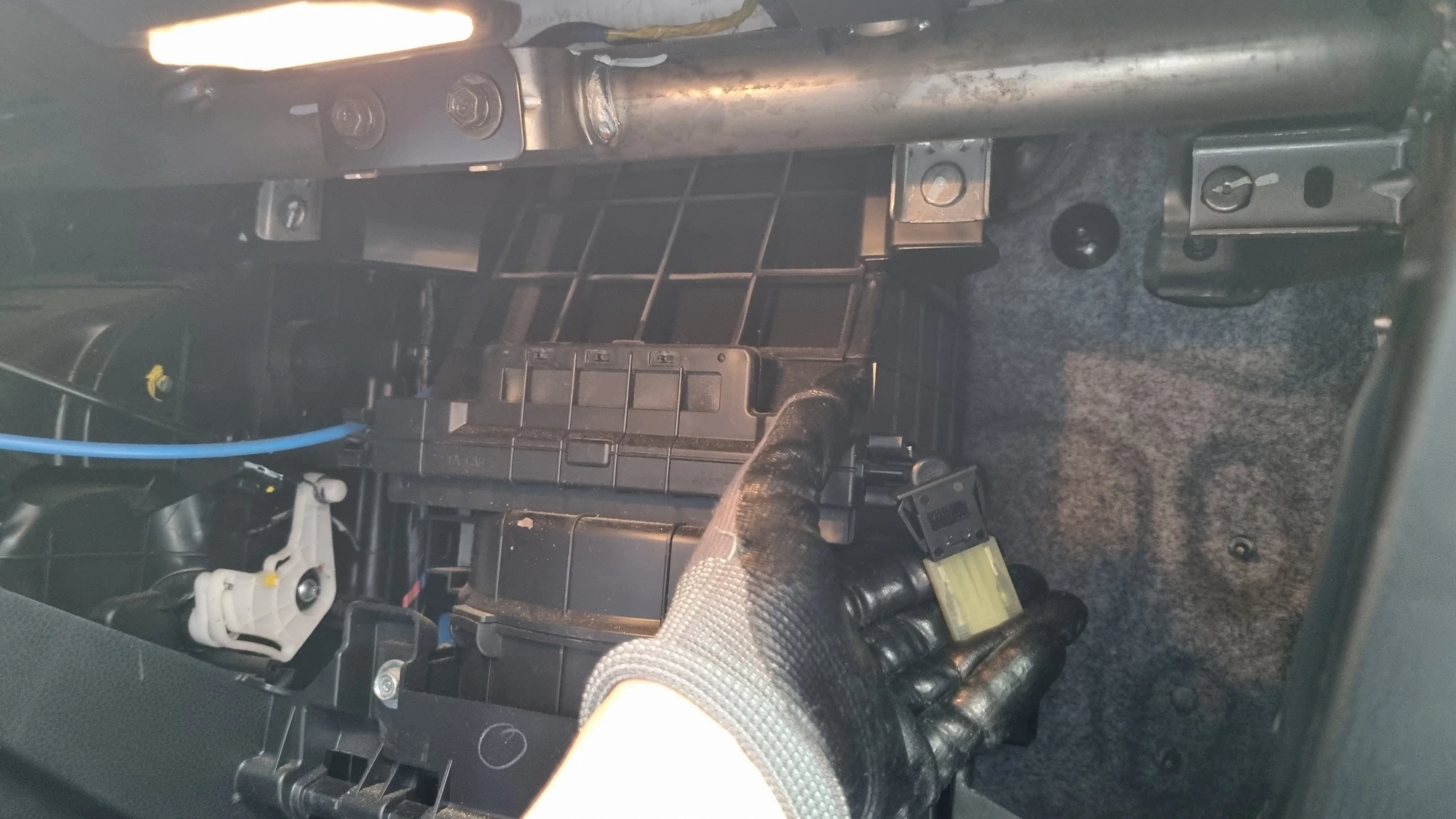

스위치 단자를 반듯하게 펴고 잭을 연결했더니 왼쪽 사진처럼 위에 조명 전등이 켜졌습니다.

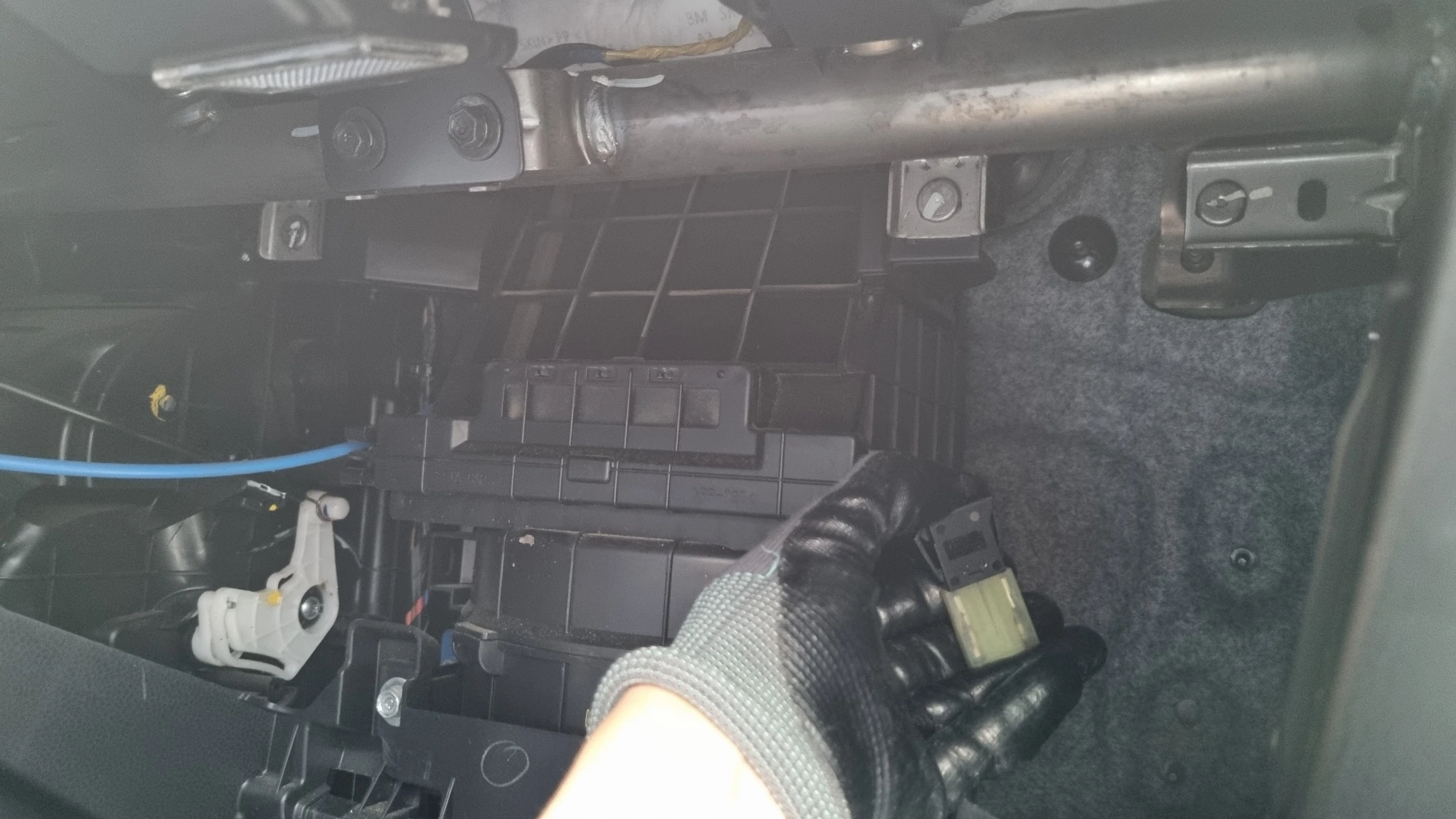

그리고 오른쪽 사진처럼 스위치를 눌렀더니 조명 전등이 꺼졌습니다.

전등 스위치와 전원잭에는 극성이 없기 때문에 편한 방향으로 끼우면 됩니다.

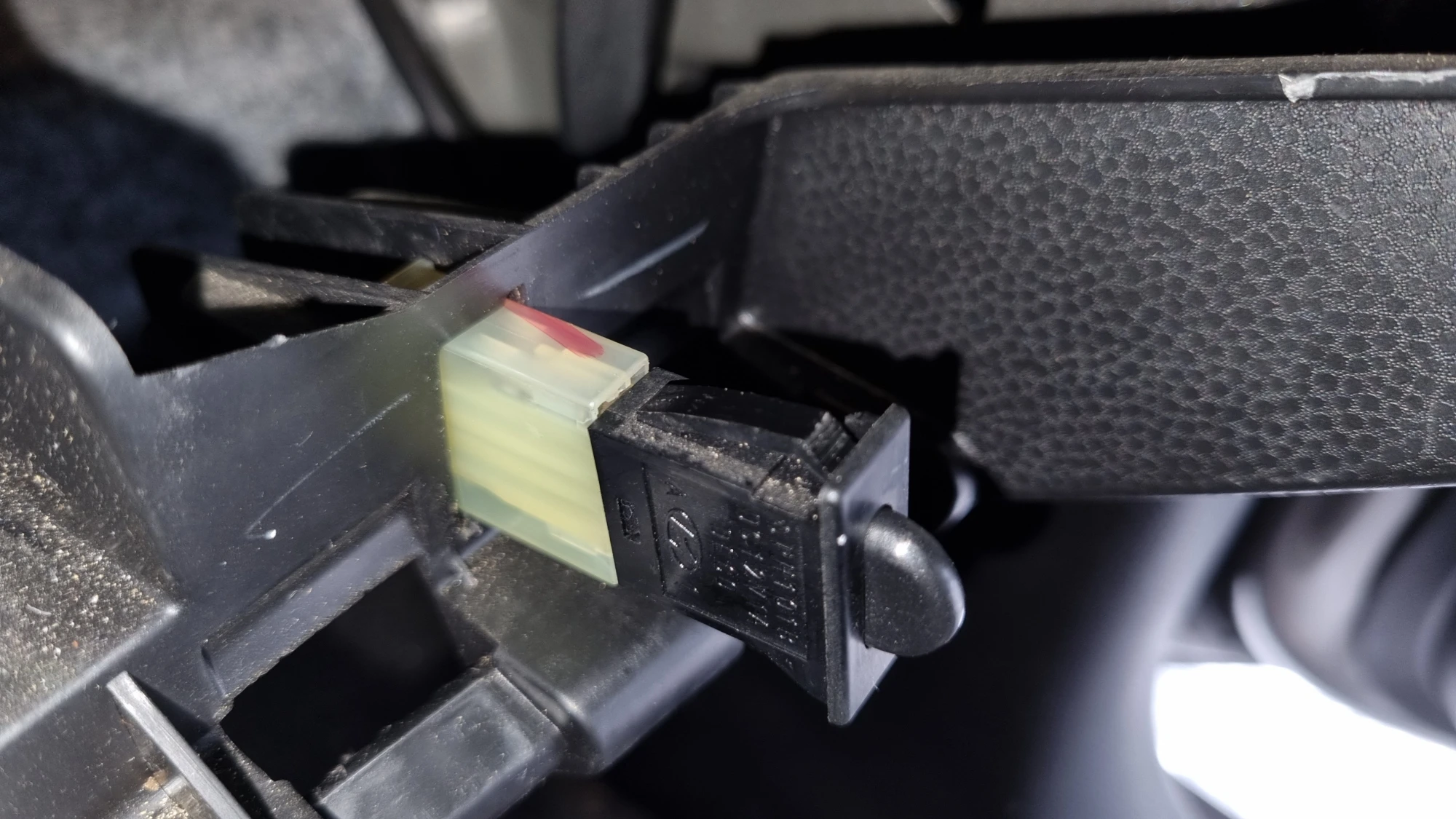

잭이 연결된 상태에서는 스위치를 다시 끼울 수 없기 때문에 테스트 후에 잭을 다시 분리했고 왼쪽 사진처럼 전원잭을 뒤에서 앞으로 최대한 밀어 넣고 가운데 사진처럼 스위치를 끼웠습니다.

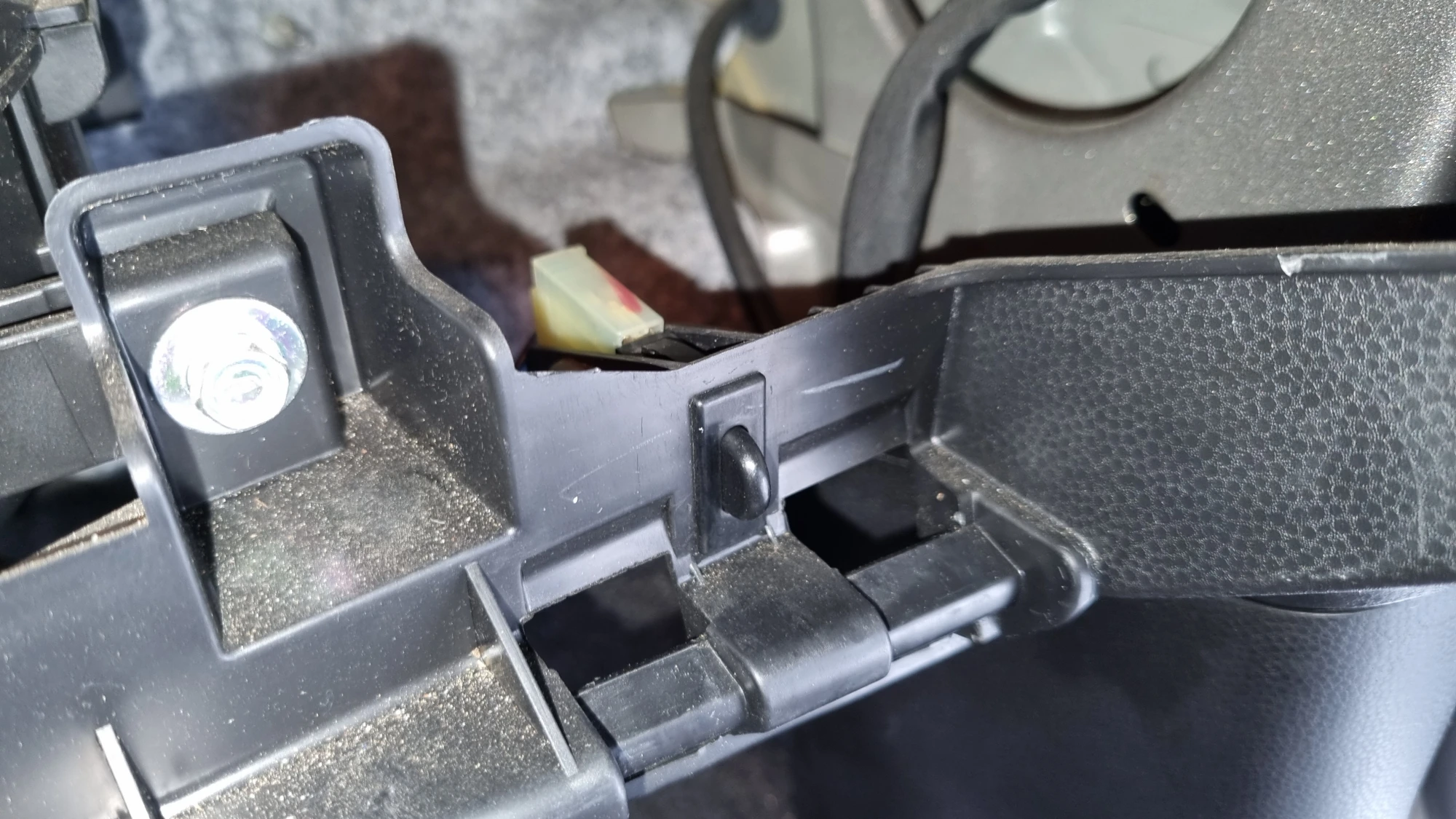

그리고 오른쪽 사진처럼 스위치를 안으로 밀어 넣어 고정했습니다.

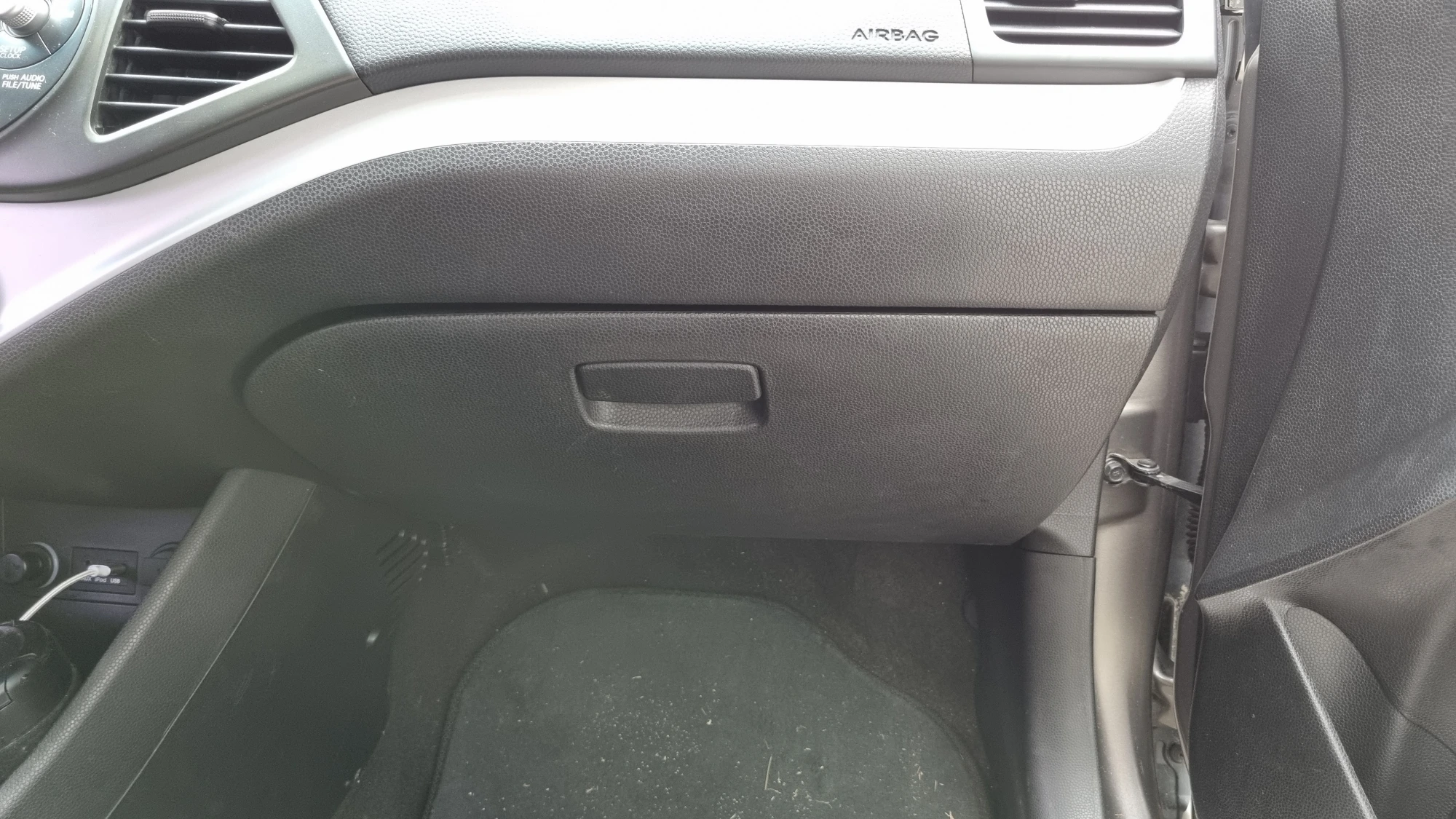

마지막으로 글로브박스를 위로 들어 올려 양쪽 고정 걸쇠를 끼우면 글로브박스 조명 전구 교체 및 스위치 점검이 완료됩니다.
