스파크 마티즈 배터리 교체 방법 DIN 타입

마티즈 크리에이티브 스파크 배터리 교체 방법 배터리 규격 DIN 타입, L형 구분 방법

자동차 배터리 DIN 타입, L형

자동차 배터리를 해당 차량의 차종 모델 연식 등에 따라서 용량이나 크기가 다른 배터리가 사용되고 그 외에 단자 위치에 따라서 구분해서 사용해야 합니다.

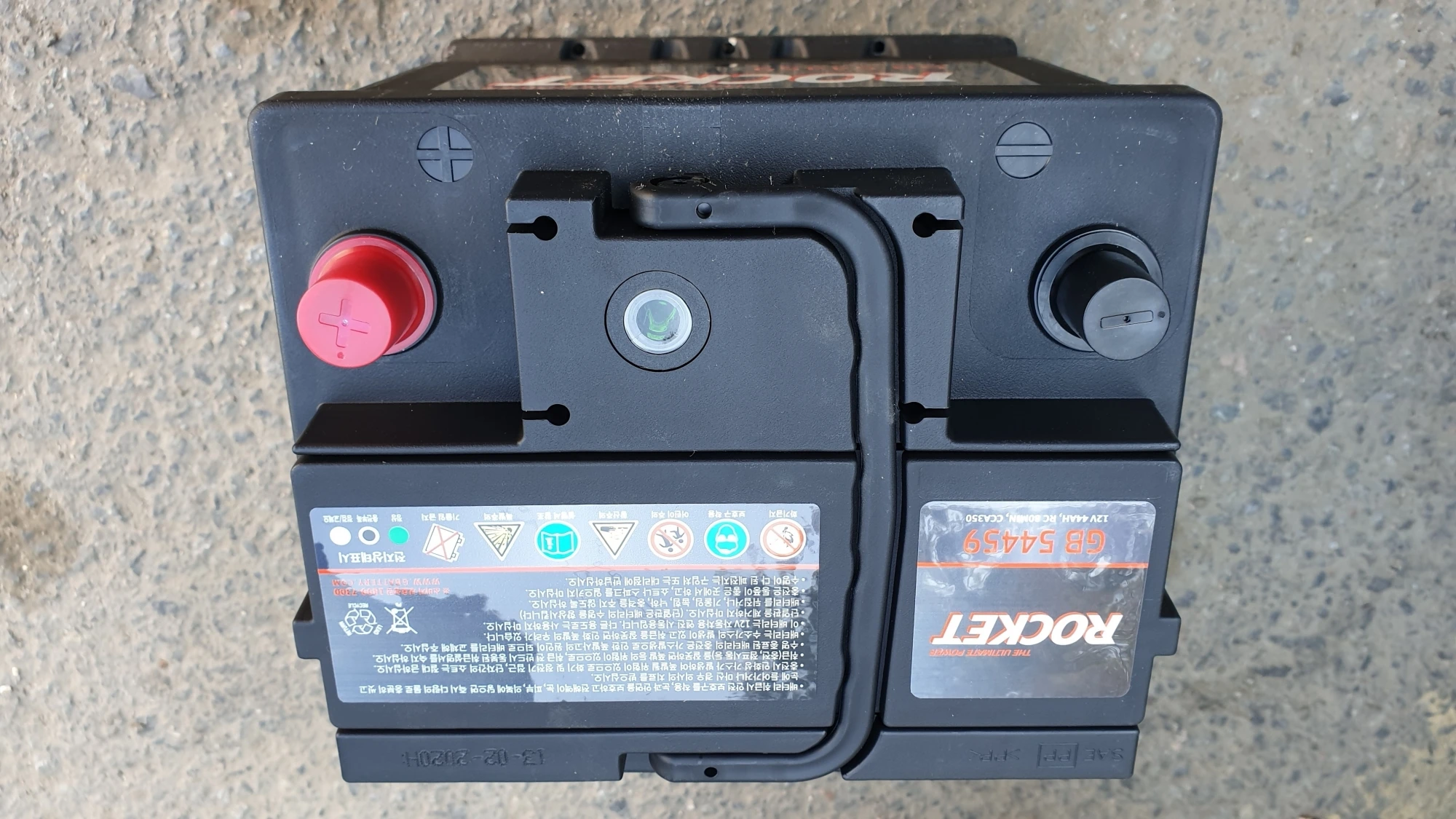

DIN 타입 배터리 : 오른쪽 사진처럼 배터리 위에 단자가 배터리 윗면보다 아래로 내려와 있는 타입을 DIN 타입이라고 합니다.

L형 : 자동차 배터리를 차체에 올렸을 때 플러스 단자가 왼쪽에 있는 형태(플러스 단자가 오른쪽에 위치한 배터리는 R형)

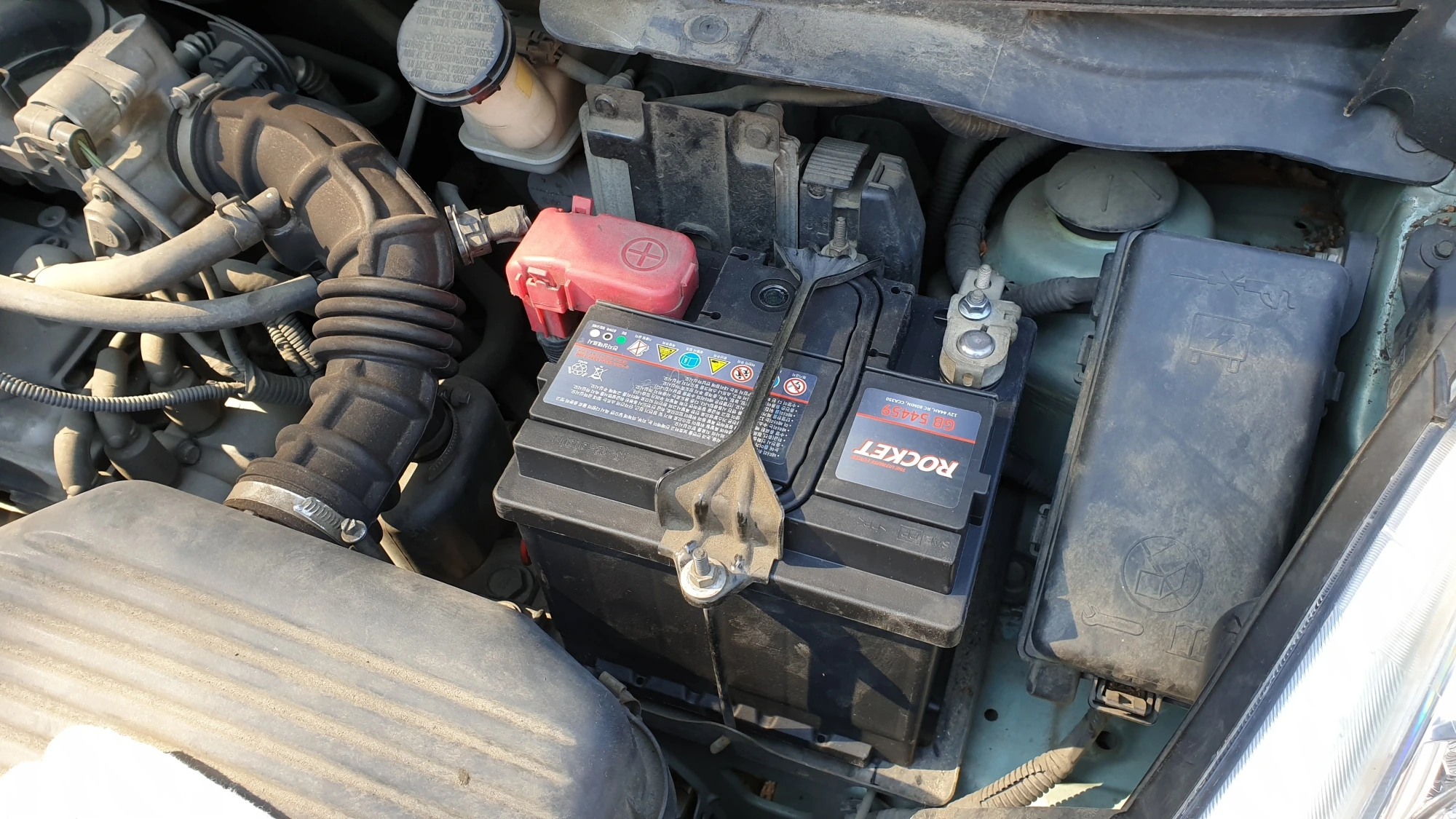

위에 사진은 마티즈 크리에이티브 스파크 차량의 엔진룸과 새 배터리의 모습으로 DIN 타입, L형 배터리입니다.

배터리를  교체하기 위해서는 시동을 끄고 보닛을 열어 놓은 상태에서 작업을 하게 됩니다.

스파크 보닛 여는 방법

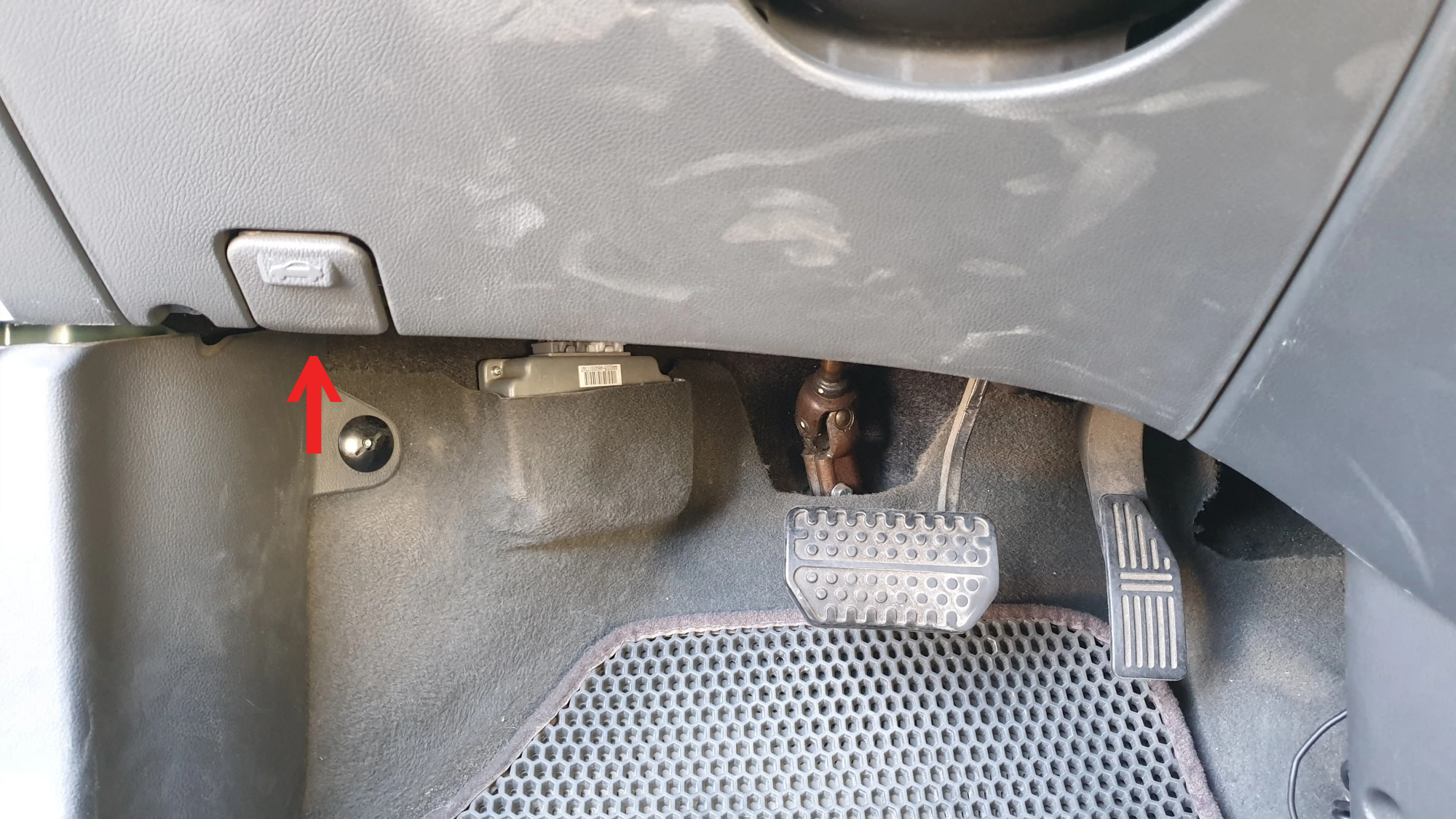

왼쪽 사진 화살표가 가리키는 것은 보닛 열림 레버로 운전석 왼쪽 아래에 있으며 몸 쪽으로 당기면 보닛이 열림 상태가 됩니다.

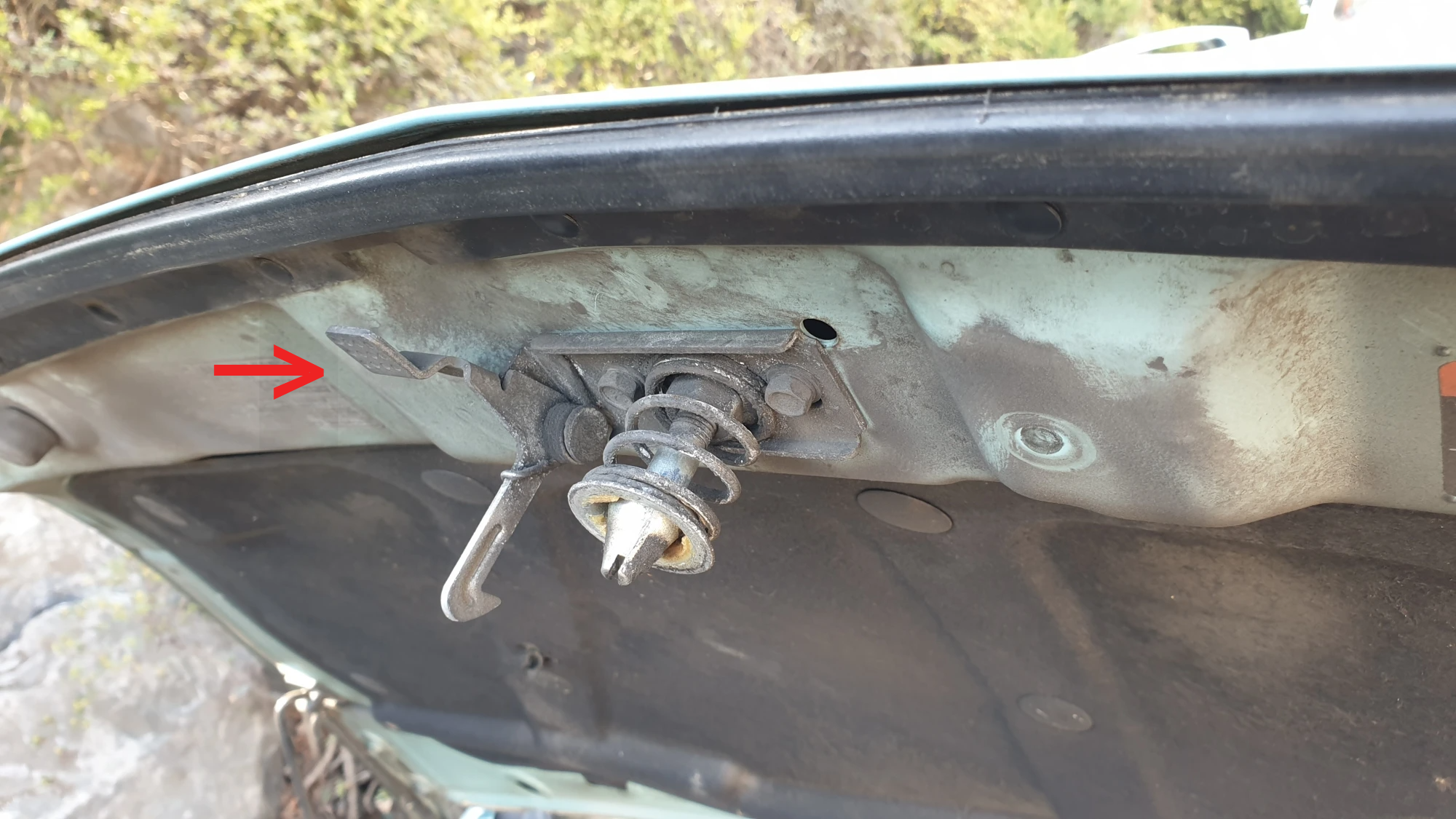

보닛 열림 레버를 당기면 보닛 앞쪽이 살짝 열리며 열림 틈으로 손을 넣어 보닛을 조금 더 들어 올리고 안쪽을 보면 가운데 사진 화살표가 가리키는 레버의 손잡이가 보입니다.

레버 손잡이를 하늘 방향으로 누르면 아래 걸쇠가 움직이면서 보닛을 들어 올릴 수 있는 상태가 됩니다.

보닛을 들어 올린 다음 보조석 앞쪽 보닛에 달려있는 지지대를 내려서 받칩니다.

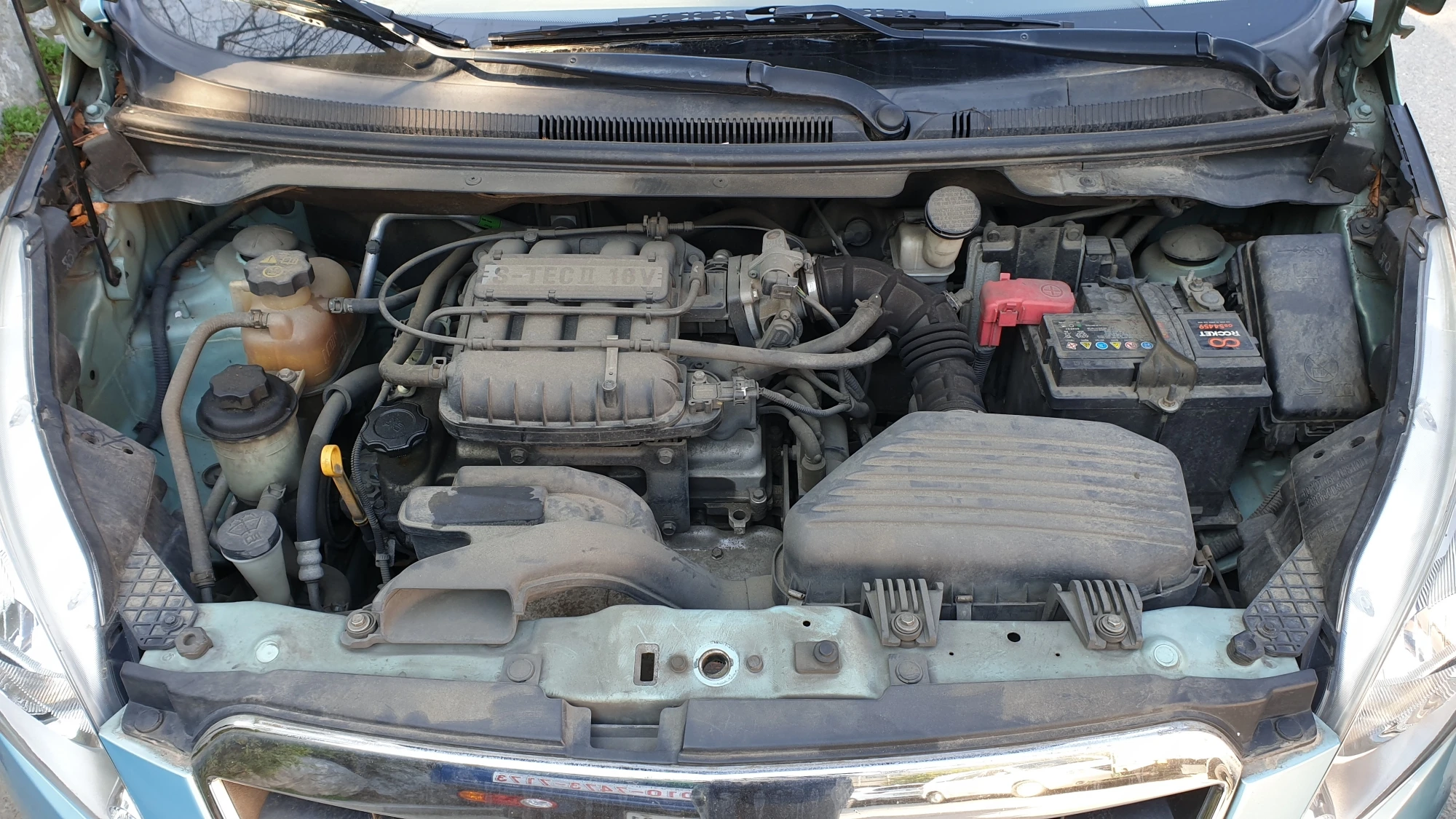

오른쪽 사진은 마티즈 스파크의 보닛을 연 모습으로 자동차 배터리 위치는 운전석 앞에 있습니다.

마티즈 스파크 배터리 분리 순서

1. 보닛 열기
2. 마이너스 단자 브래킷 분리
3. 플러스 단자 커버를 열고 플러스 단자 브래킷 분리
4. 고정 장치 너트를 풀어서 고정 장치 분리
5. 배터리를 차체에서 꺼내기

자동차 배터리 단자 분리 순서는 마이너스 단자를 먼저 분리하고 플러스 단자를 나중에 분리하는데 대부분의 자동차 배터리 또는 케이블 끝 브래킷에 플러스(+), 마이너스(-) 기호가 표시되어 있습니다.

배터리 단자 분리 순서를 바꿔서 작업하더라도 무조건 문제가 생기는 것은 아니지만 문제 발생 가능성이 높기 때문에 가급적이면 분리 및 연결 순서를 지키는 것이 안전합니다.

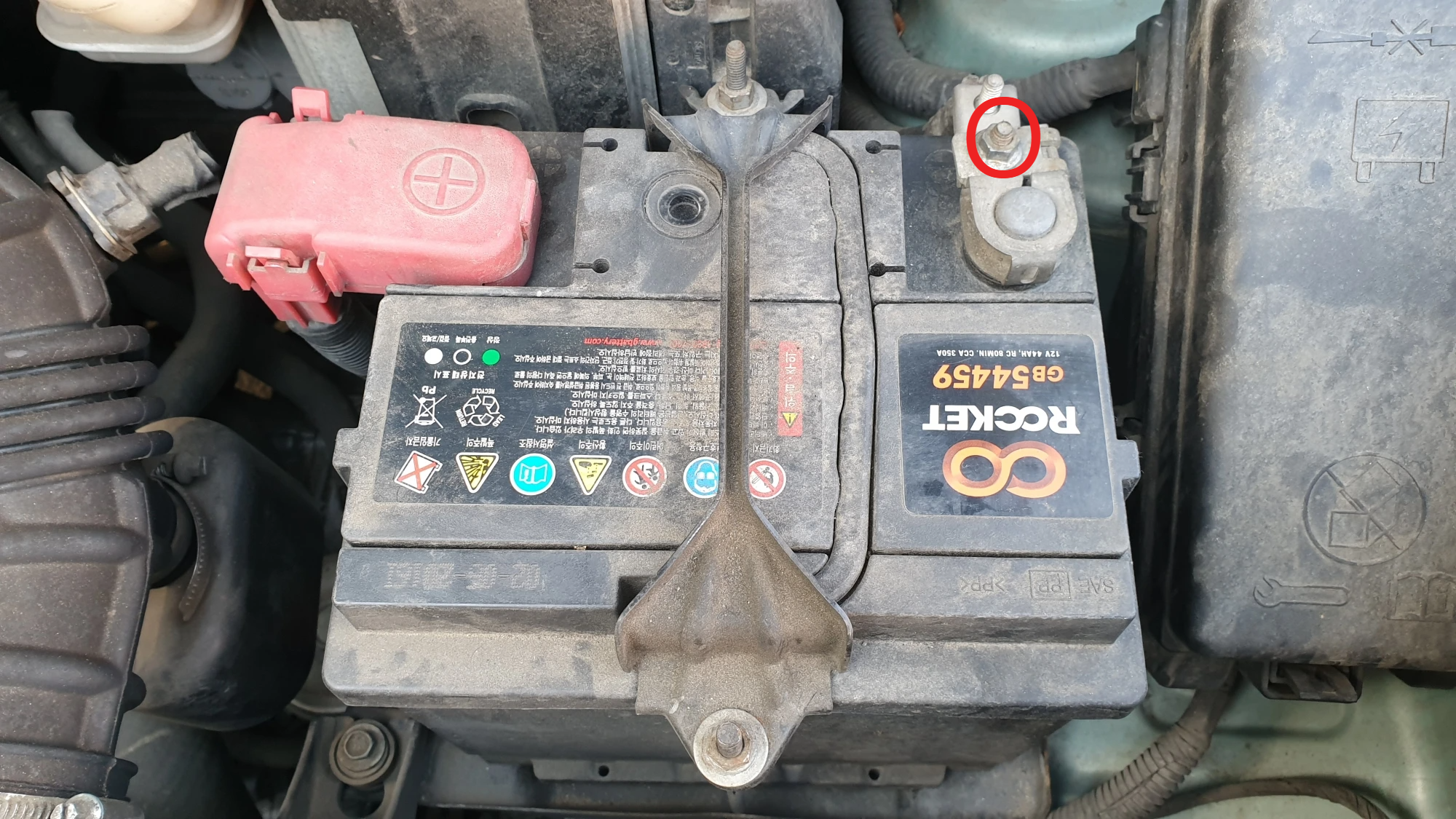

왼쪽 사진 오른쪽에 단자가 마이너스 단자로 동그라미 안에 너트(10mm)를 반시계 방향으로 2~3바퀴 풀고 브래킷을 위로 들어 올리면 단자에서 분리됩니다.

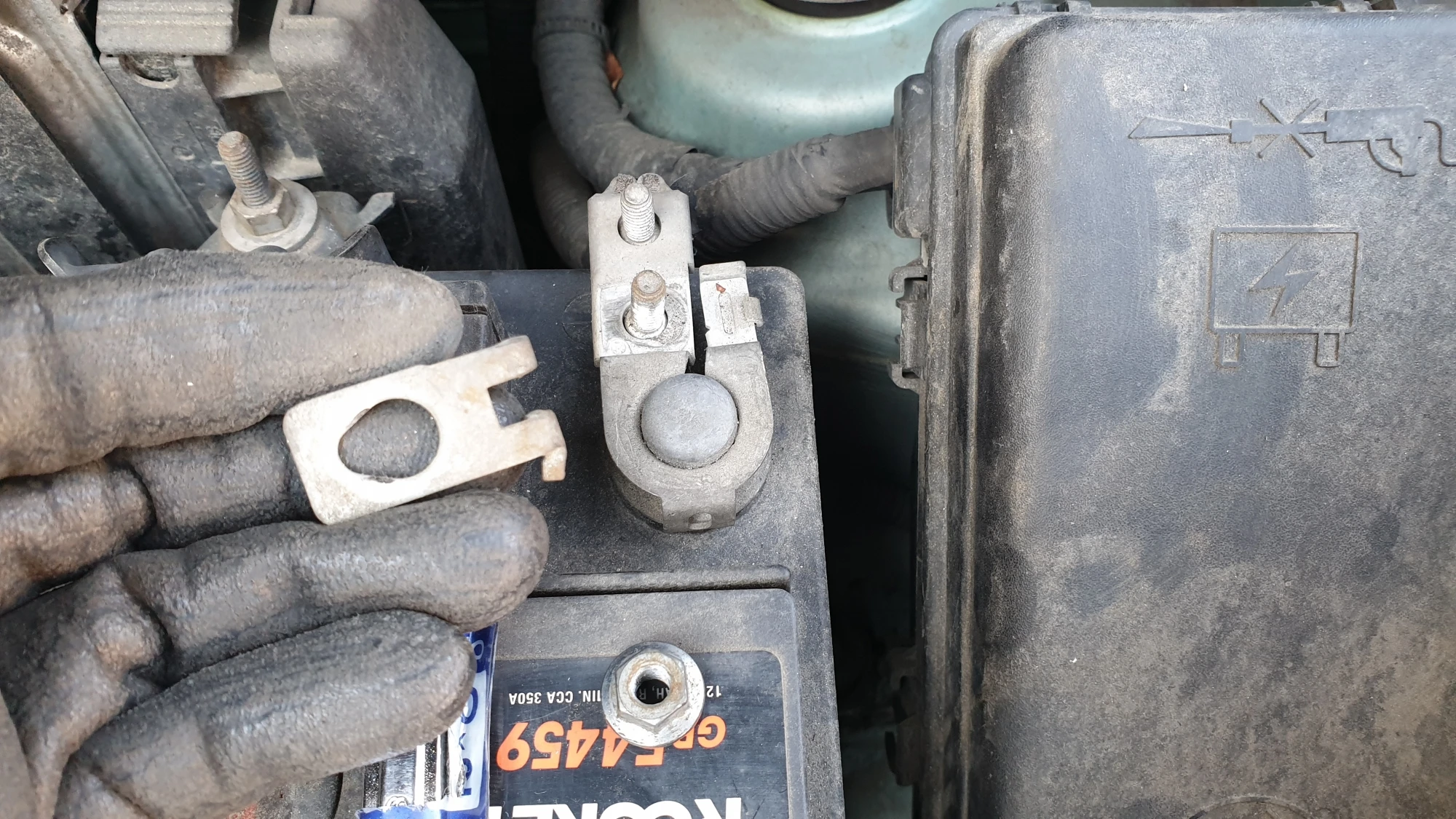

너트를 완전히 풀면 가운데 사진처럼 부품까지 분리되고 부품을 분실할 수 있으니 너트를 완전히 풀지 않고 작업합니다.

간혹 부식 등으로 인해 브래킷이 잘 빠지지 않는다면 드라이버 손잡이처럼 묵직한 도구를 이용해 브래킷을 가볍게 톡톡 두드린 다음 브래킷을 좌우로 돌리면서 들어 올립니다.

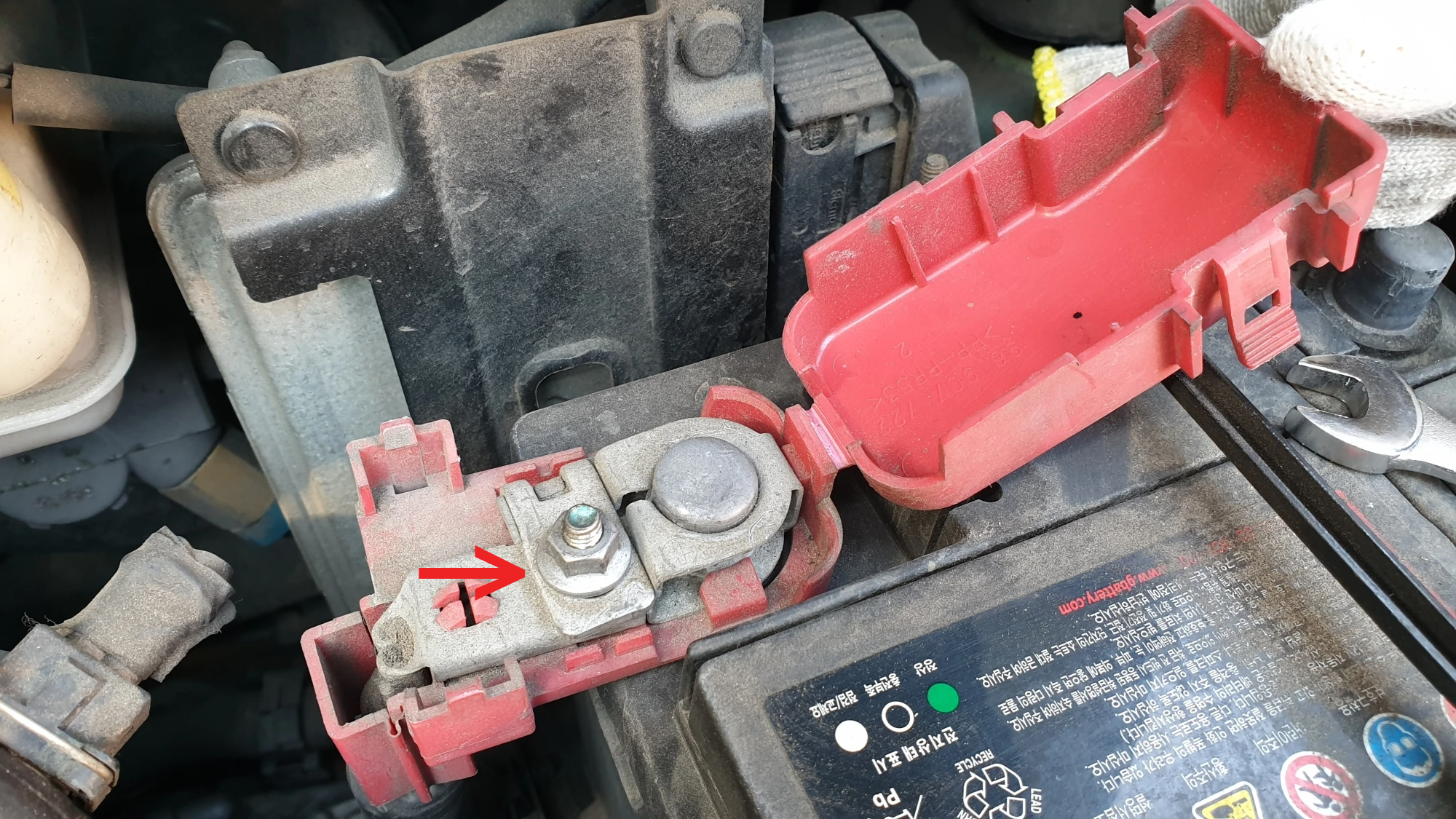

플러스 단자는 오른쪽 사진처럼 커버가 있으며 커버를 연 다음 화살표가 가리키는 너트를 반시계 방향으로 2~3바퀴 풀고 브래킷을 들어 올려서 분리합니다.

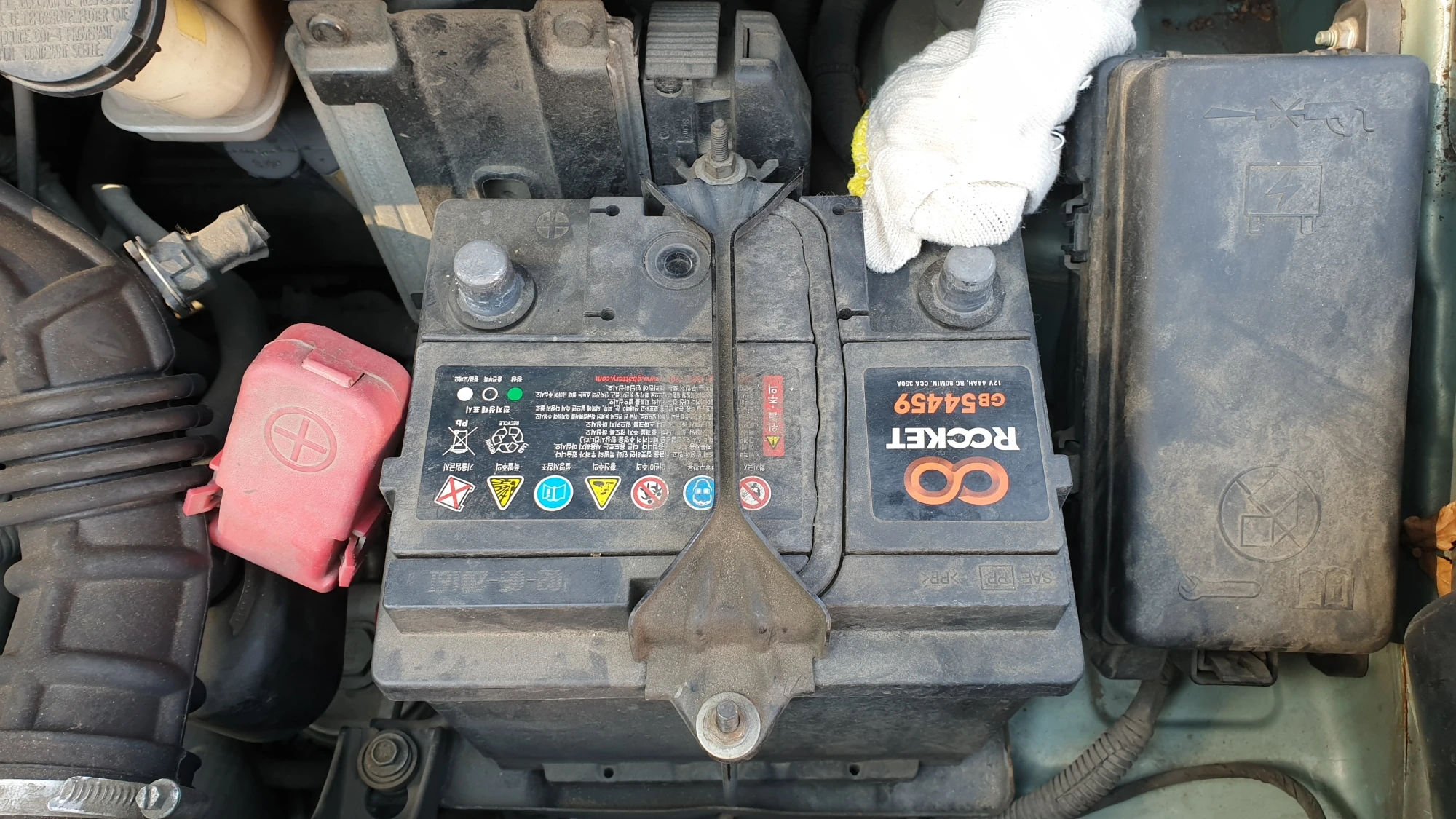

분리한 배터리 단자 브래킷은 작업에 방해가 되지 않도록 옆으로 잘 밀어 놓는데 저는 위에 사진처럼 마이너스 단자 브래킷에 면장갑을 씌우고 플러스 단자는 커버를 닫은 상태에서 옆으로 밀어 놨습니다.

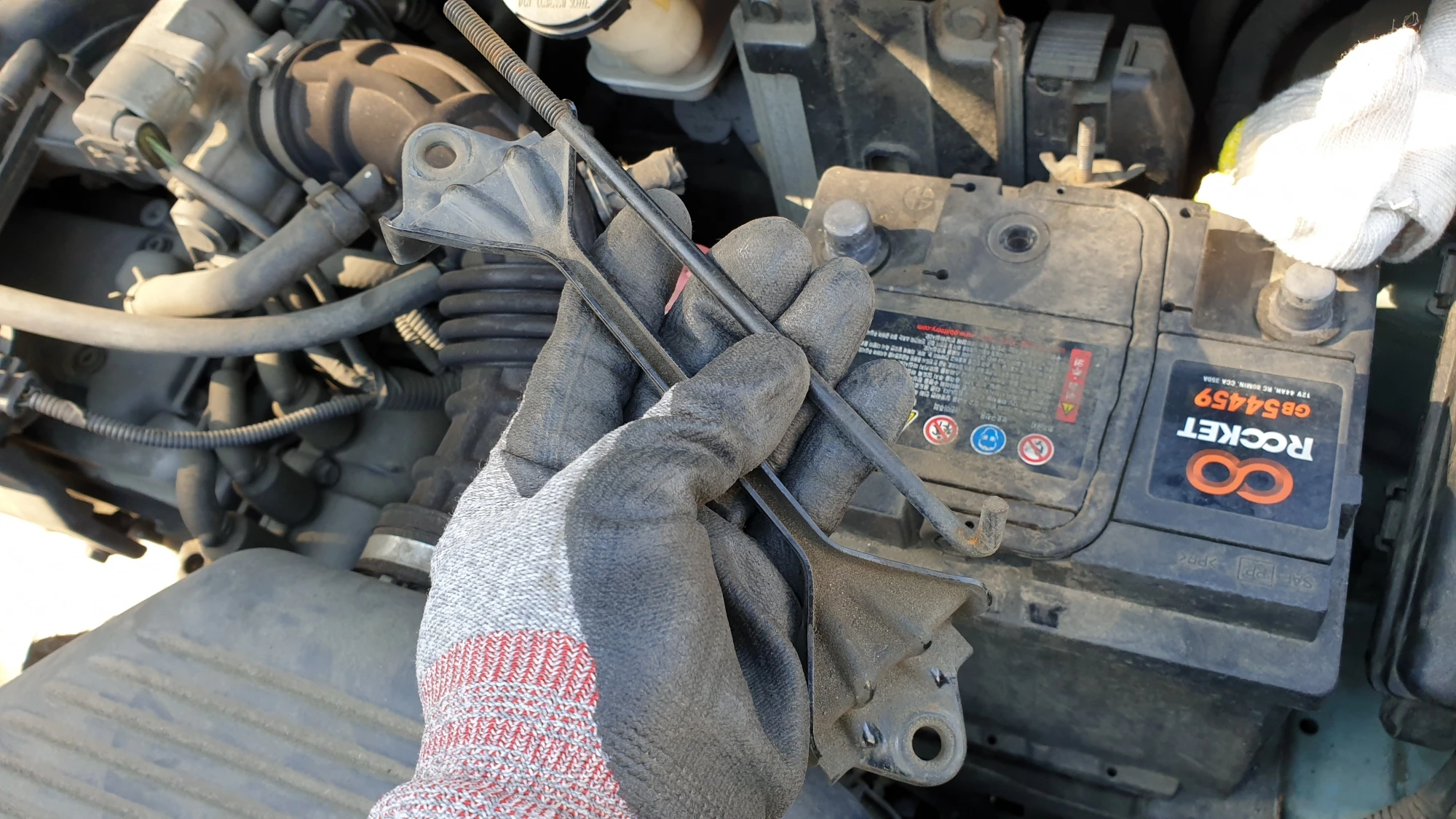

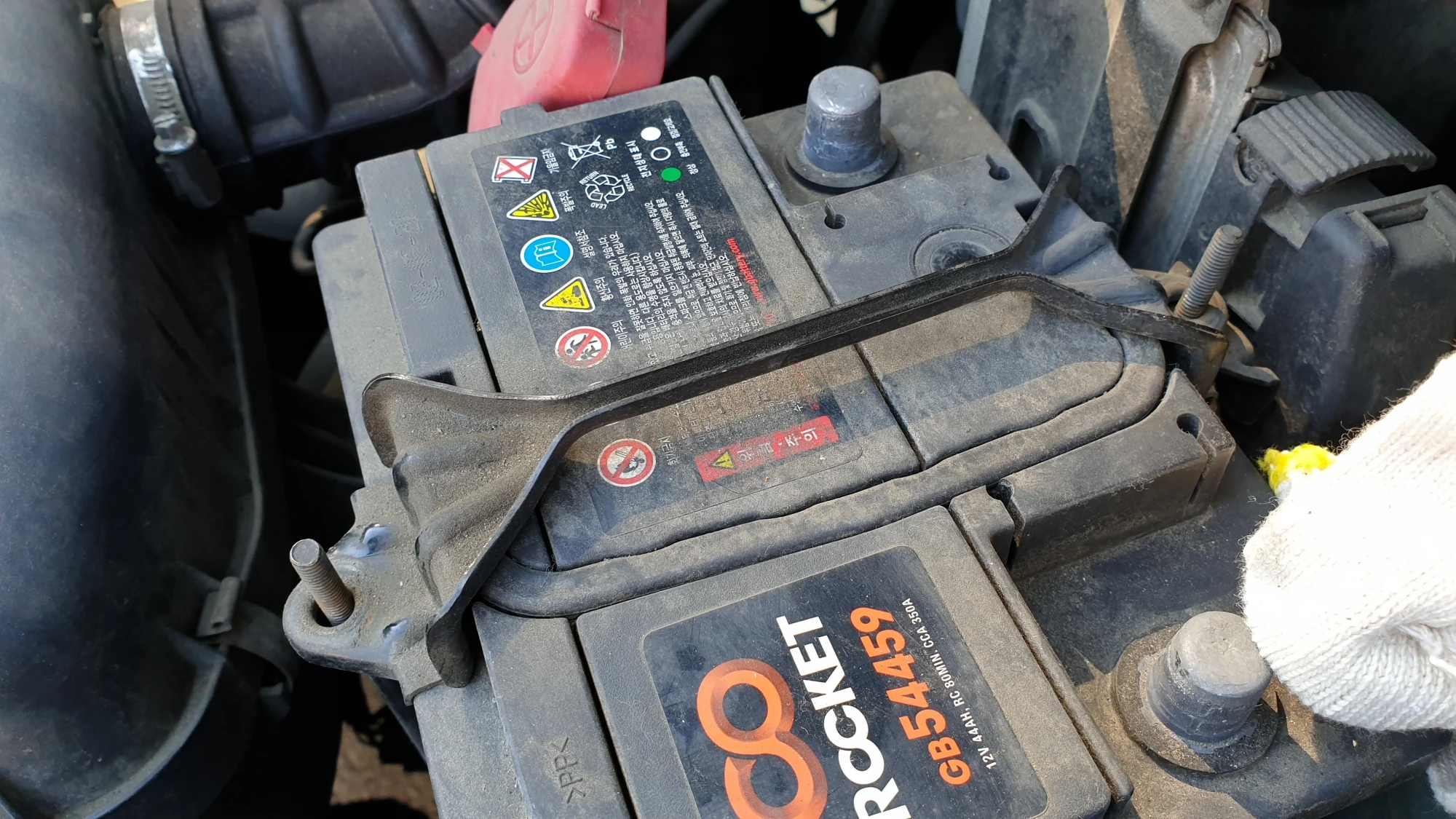

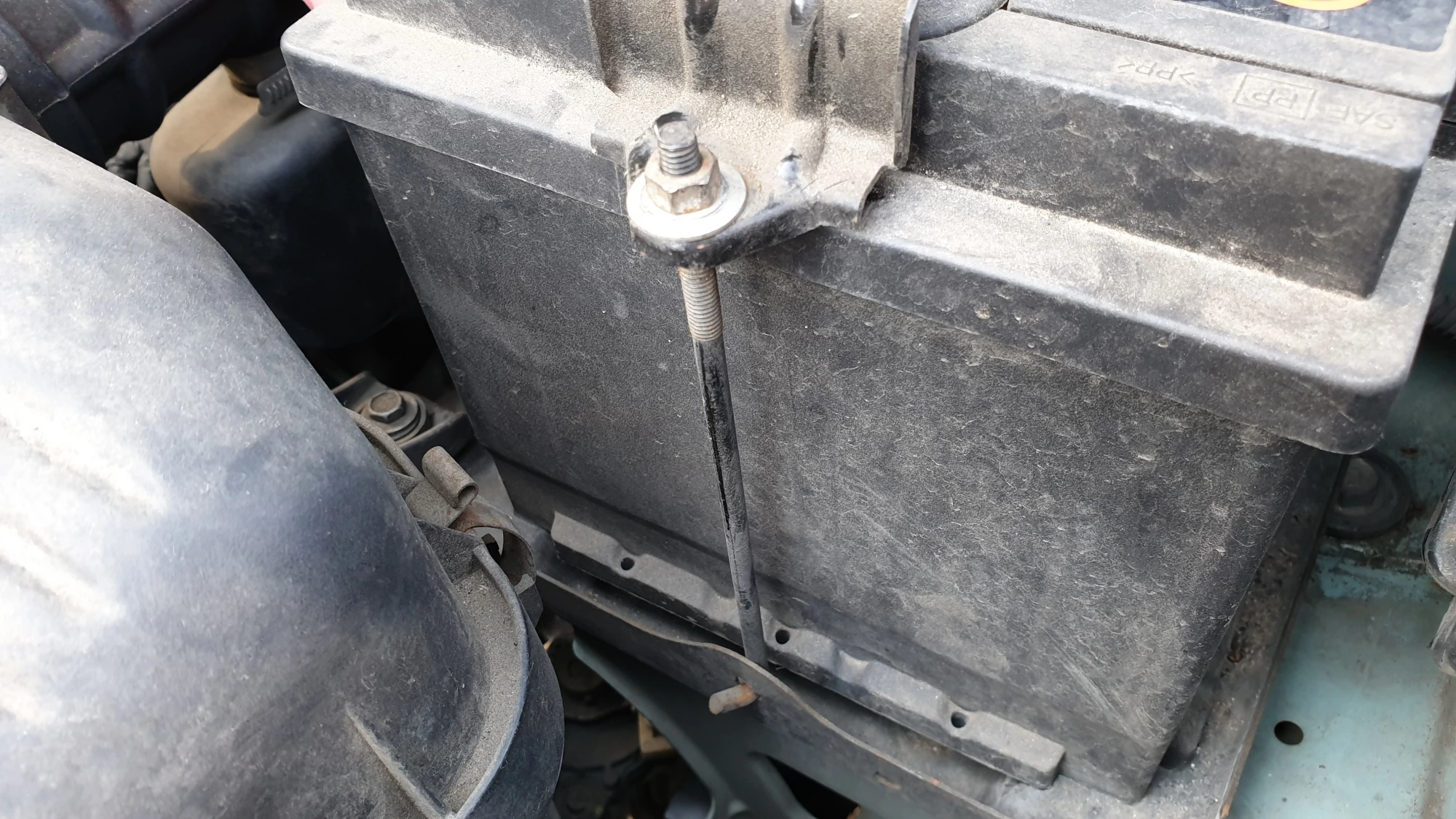

배터리 위에는 고정 장치가 있으며 가운데 사진처럼 앞뒤에 너트(10mm)를 완전히 풀면 오른쪽 사진처럼 고정 장치가 모두 빠집니다.

고정장치의 너트 중에서 운전석 쪽에 너트는 약간 안으로 들어가 있어서 스패너로 작업하기는 많이 불편하고 복스를 사용하는 편이 편리합니다.

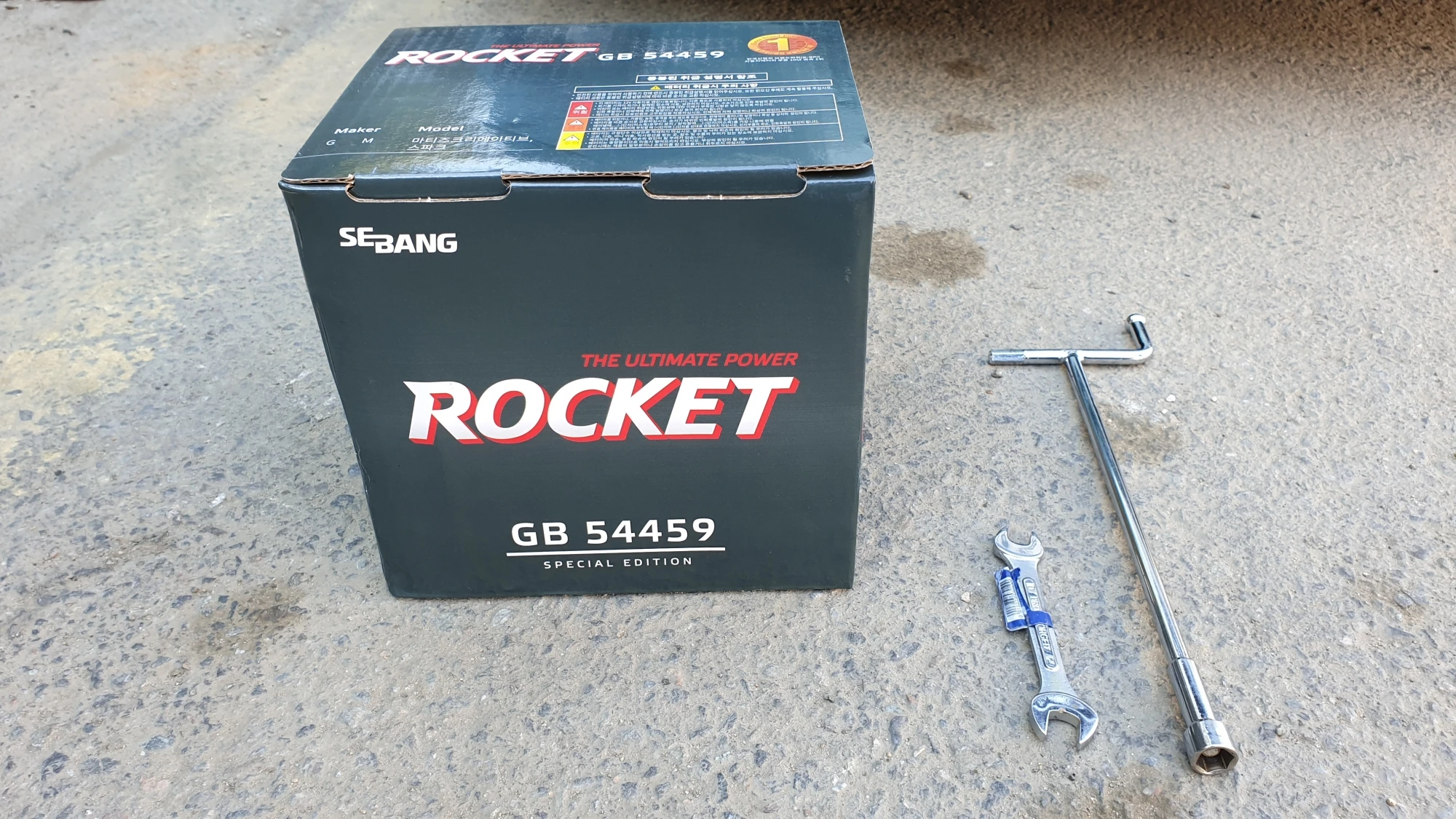

저는 배터리 구입처에서 빌려준 공구를 사용해서 풀었습니다.

배터리 고정장치와 부속 및 너트는 작업 중에 분실하지 않도록 주의합니다.

마티스 스파크 배터리 교체 연결 순서

1. 배터리를 차체에 올리기
2. 배터리 고정 장치 조립
3. 플러스 단자 브래킷 연결
4. 마이너스 단자 브래킷 연결
5. 보닛 닫기

새 배터리를 상자에서 꺼내고 옆면 구멍을 막고 있는 스티커 또는 마개를 모두 제거합니다.

배터리 옆면에 구멍은 가스 구멍으로 운반 중에는 막아 놓지만 차량에 장착해서 사용할 때는 반드시 개방한 상태로 사용해야 합니다.

다만, 일부 배터리는 가스 구멍이 없는 것도 있습니다.

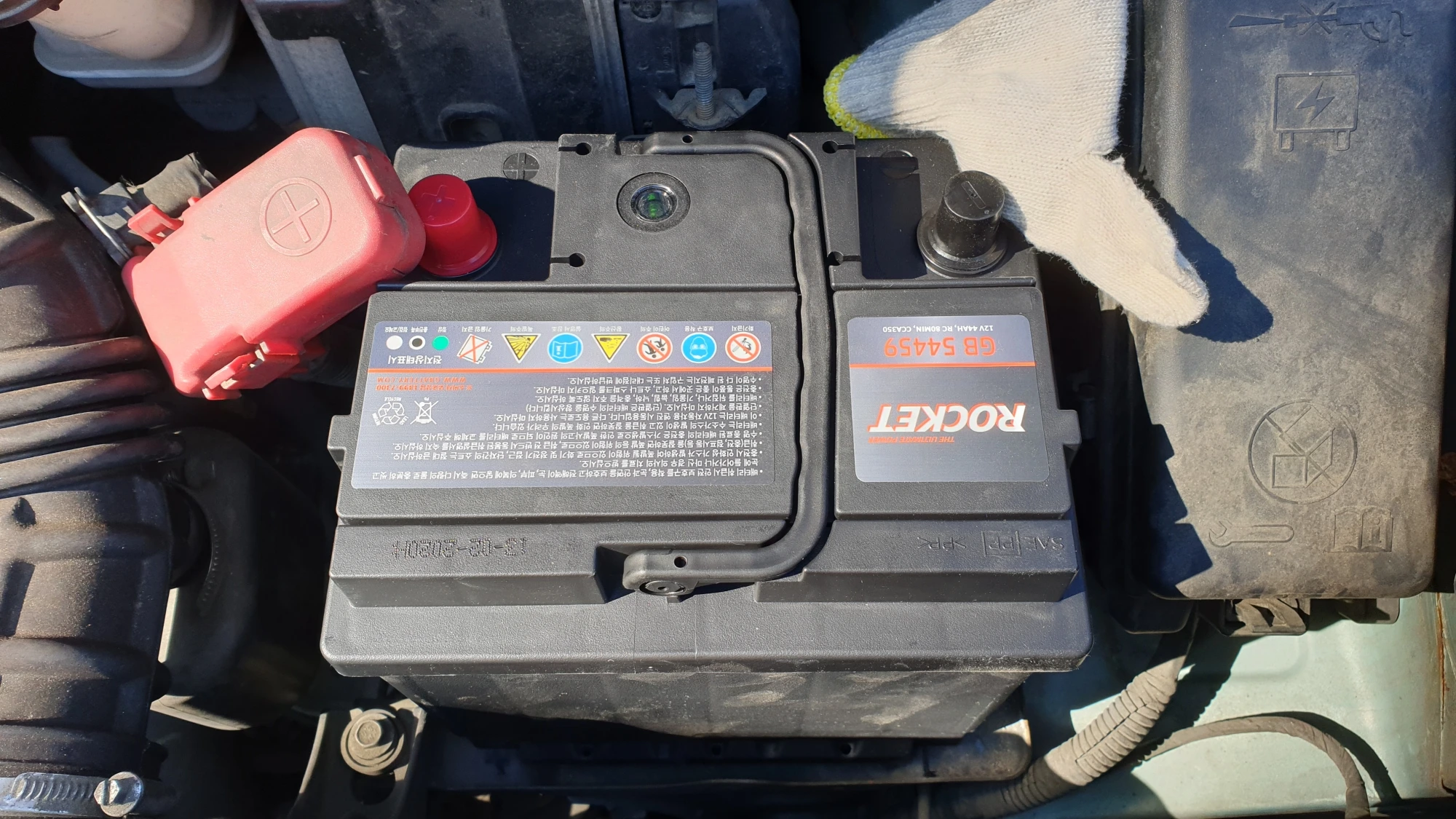

교체할 새 배터리를 올려놓는 방향은 단자가 모두 차량 실내에 가깝게 위치하고 오른쪽 사진처럼 플러스 단자가 왼쪽에 위치하도록 올려놓습니다.

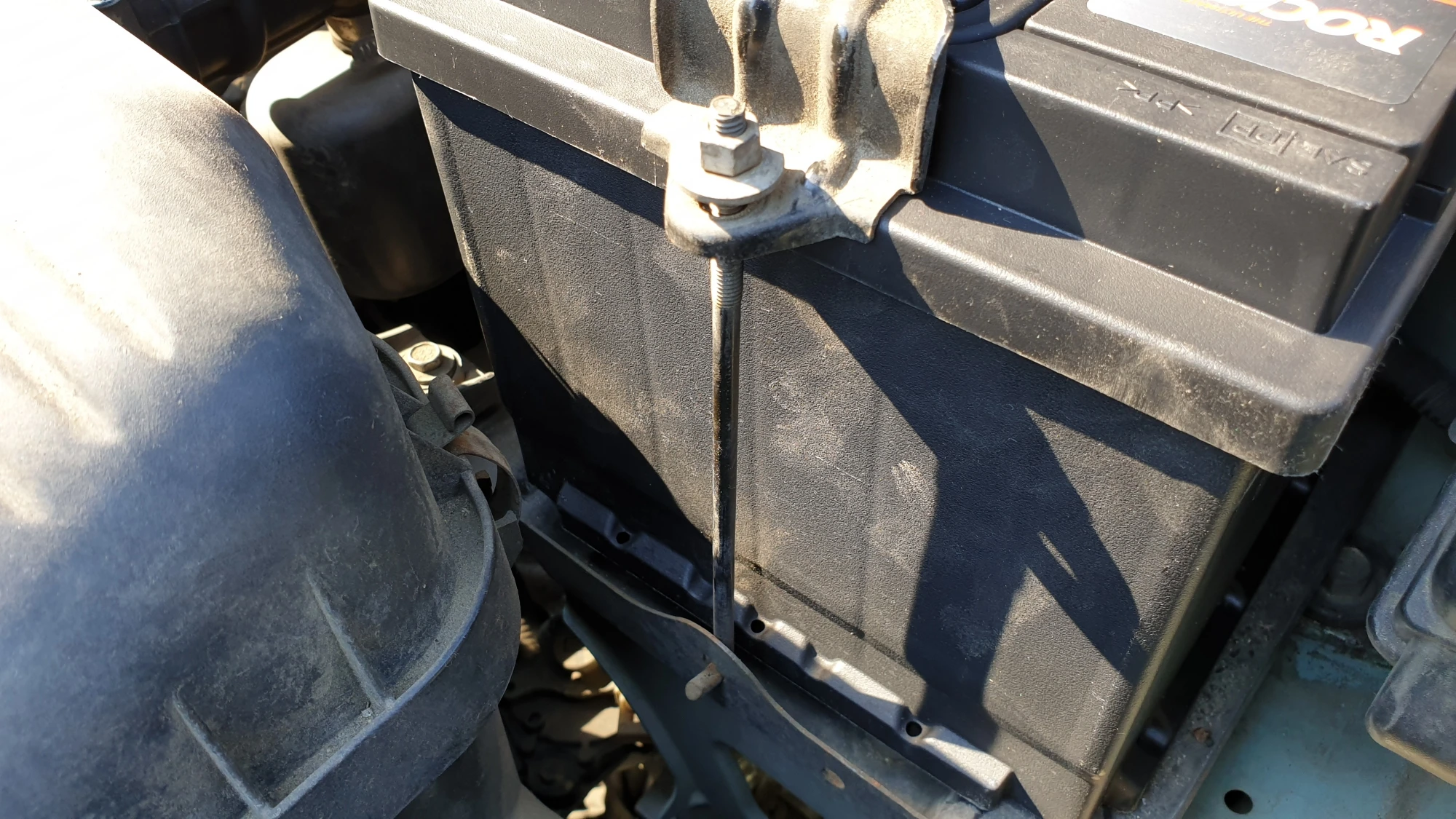

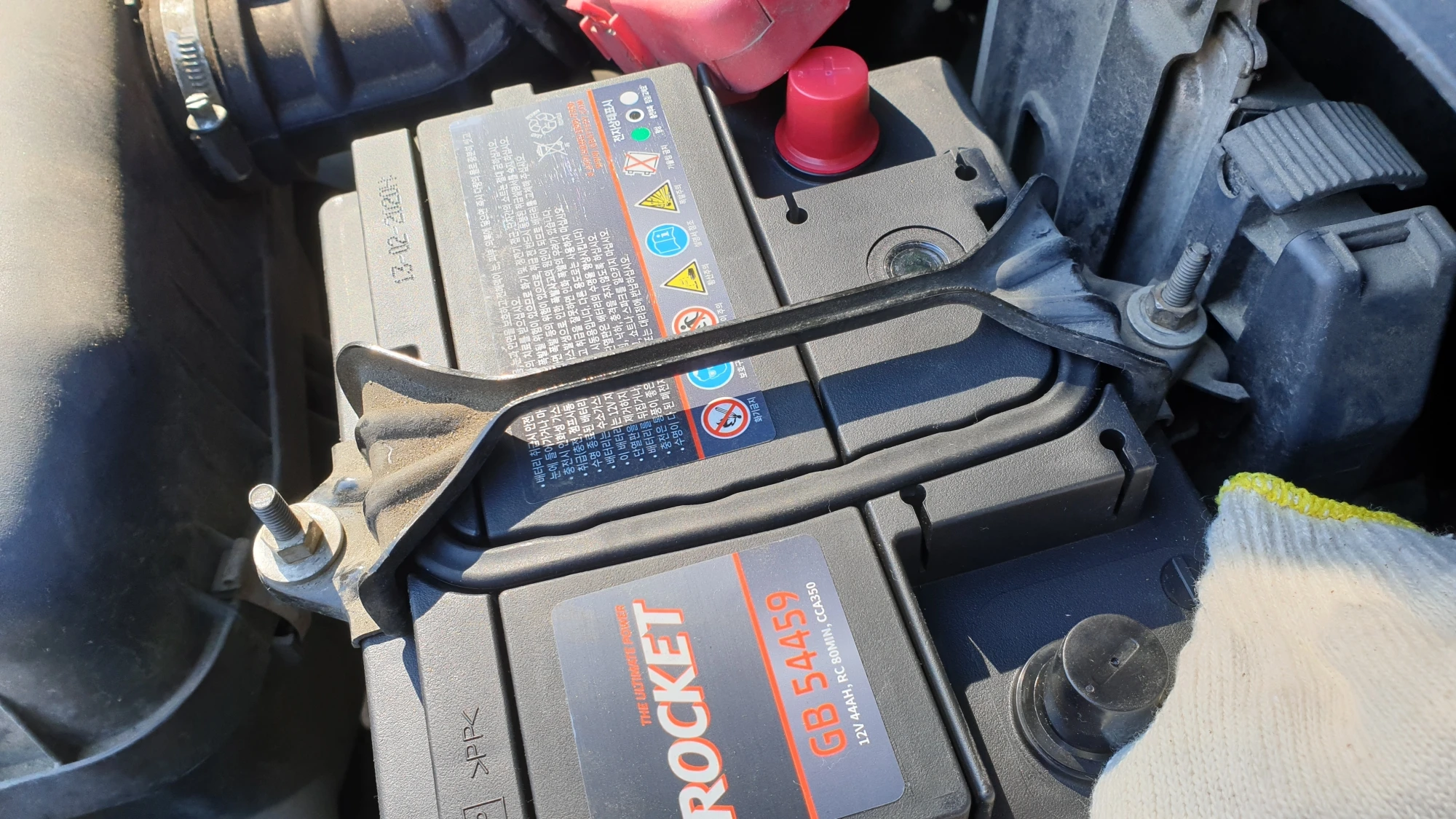

왼쪽 사진처럼 배터리 앞쪽과 위쪽에 고정 부품을 끼우고 오른쪽 사진처럼 두 개의 너트를 조여 단단히 고정합니다.

배터리를 고정한 후에 단자 캡을 모두 벗깁니다.

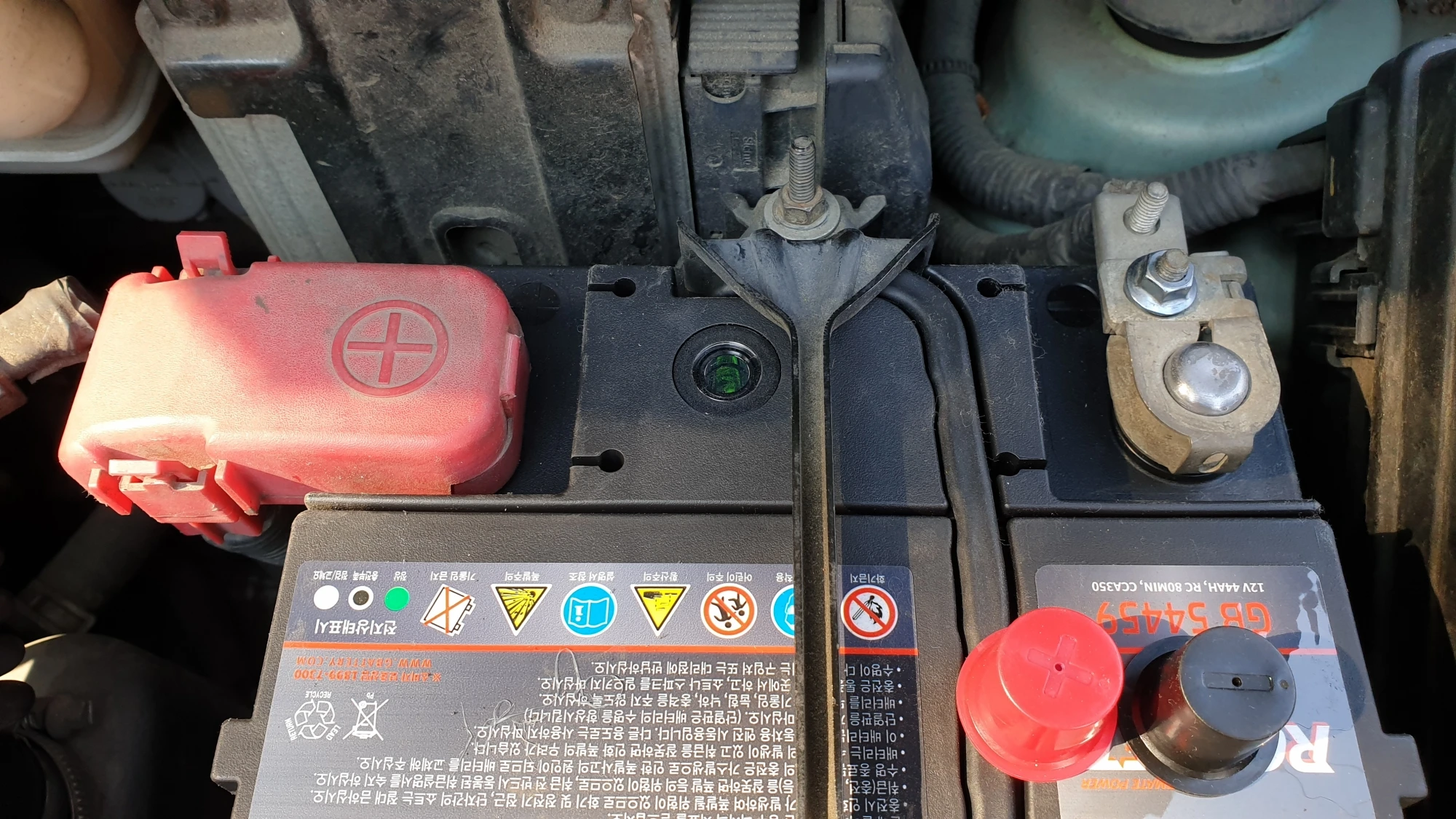

배터리 단자를 연결하는 순서는 플러스 단자를 먼저 연결하고 마이너스 단자를 나중에 연결합니다.

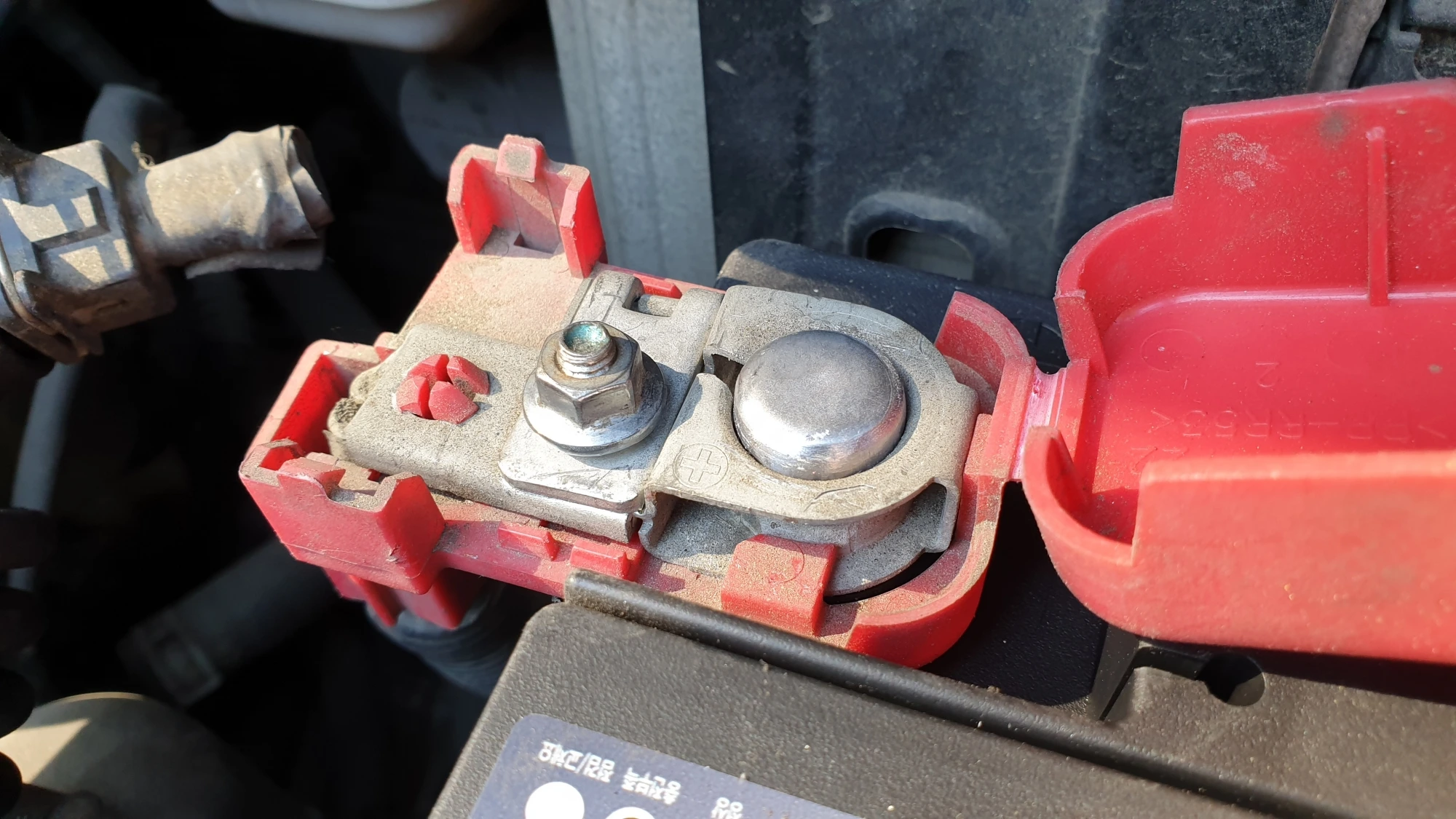

브래킷을 단자에 최대한 깊이 눌러서 끼운 다음 앞서 풀었던 너트를 다시 조여서 단단히 고정합니다.

자동차 배터리 단자를 분리하면 오디오 에어컨 등 일부 장치들의 설정이 초기화되기 때문에 배터리 교체 후에는 다시 설정 및 저장해야 합니다.
