2010년식 SM3 헤드라이트 전구 교환 방법

2010년식 SM3 뉴SM3 헤드라이트 전조등 전구 교환 방법

본문의 자동차는 2010년에 출고된 SM3이며 전조등 헤드라이트 전구를 교환하는 방법을 정리해 봤습니다.

대부분의 자동차에는 전후방 측면에 다양한 용도의 등화장치가 있고 안전 운행에 필수적인 기능을 하기 때문에 정상적으로 작동하지 않으면 바로 조치를 취해야 합니다.

일부 등화 장치는 LED 패널 형태로 되어 있는 것도 있으며 그런 등화 장치는 교환 방법이 다소 복잡하거나 부품 가격이 상대적으로 비쌀 수도 있습니다.

전구 형태의 램프가 끼워진 등화장치는 별다른 기술이나 전용 공구 없이 운전자가 직접 교환하는 것이 가능한 경우가 많습니다.

SM3 헤드라이트 본체 빼는 법

헤드라이트 램프를 교체할 때 헤드라이트 본체 뒤쪽으로 공간이 충분히 확보되지 않으면 램프가 끼워진 곳이 잘 보이지 않기 때문에 헤드라이트 본체를 분리해서 램프를 교환해야 합니다.

다만, 한 번만 해봐도 내부 구조가 쉽게 이해될 정도로 단순하고 내부 구조를 알고 있으며 헤드라이트 본체를 떼지 않고 손 감각으로 전구를 빼거나 교환해서 끼우는 것이 가능합니다.

저는 처음 해보는 것이기 때문에 헤드라이트 본체를 탈거했습니다.

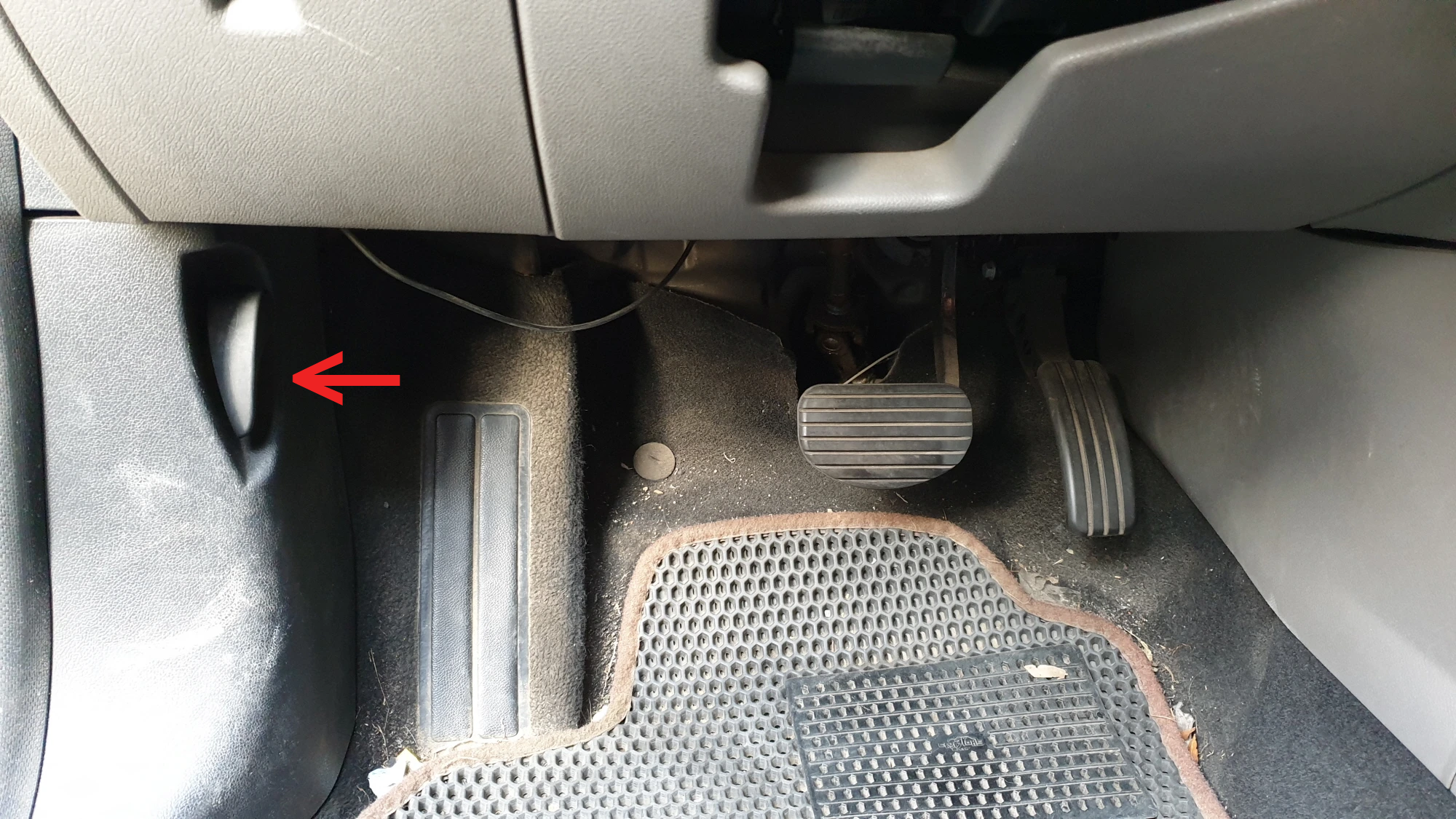

먼저 왼쪽 사진 화살표가 가리키는 운전석 왼쪽 대시보드 아래 레버를 당기면 덜컹 소리가 나면서 보닛 앞쪽이 살짝 열립니다.

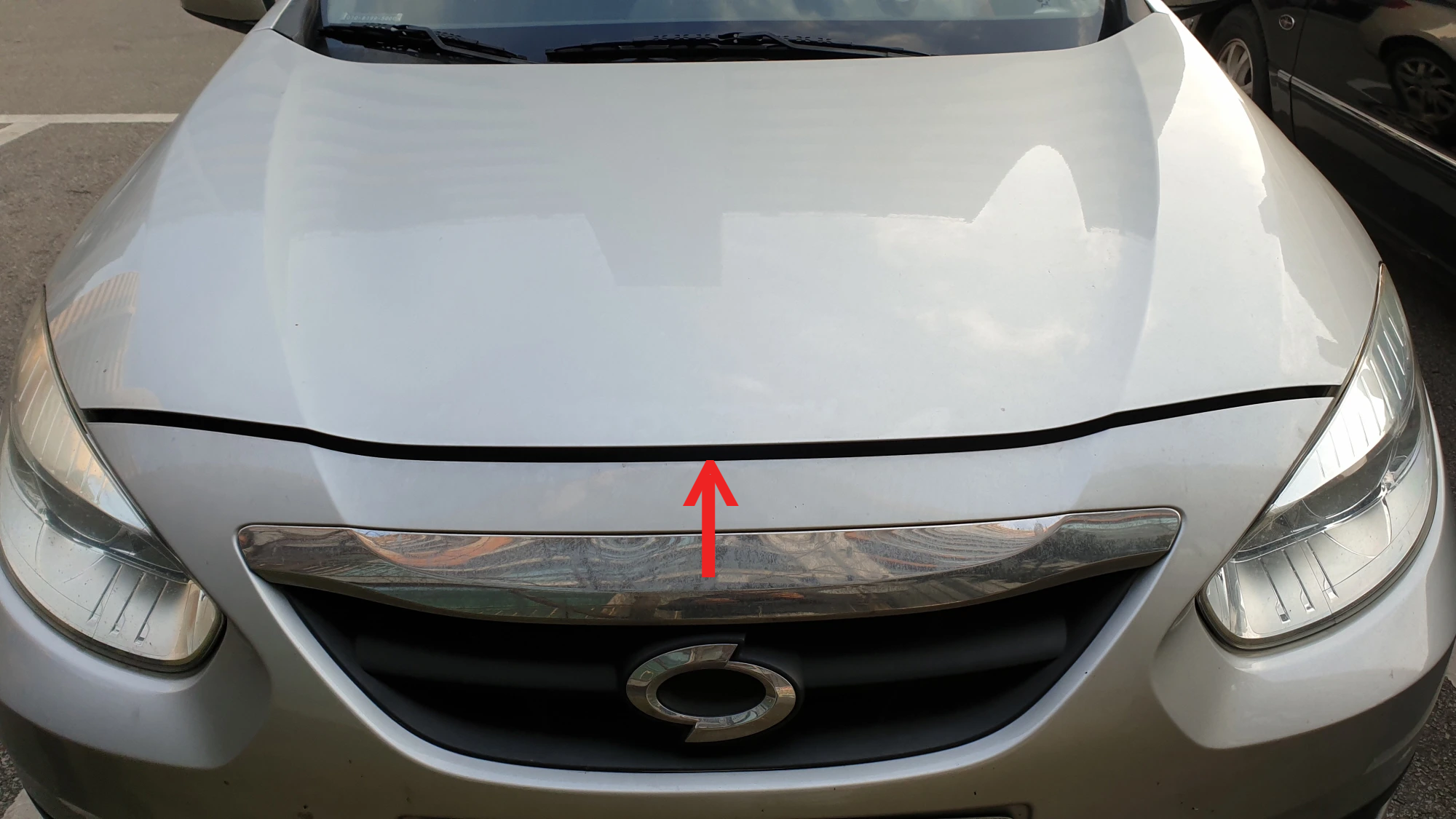

오른쪽 사진 화살표가 가리키는 곳을 잡고 위로 살짝 들어 올리고 안쪽 손잡이를 하늘 방향으로 올린 상태에서 보닛을 들어 올리면 보닛이 열립니다.

보닛을 연 다음 보닛이 저절로 닫히지 않도록 지지대를 펼쳐서 고정합니다.

위에 사진은 헤드라이트 본체의 모습으로 운전석 앞과 조수석 앞 헤드라이트가 대칭 형태로 되어 있고 양쪽 모두 같은 방법으로 전구를 빼고 교환할 수 있습니다.

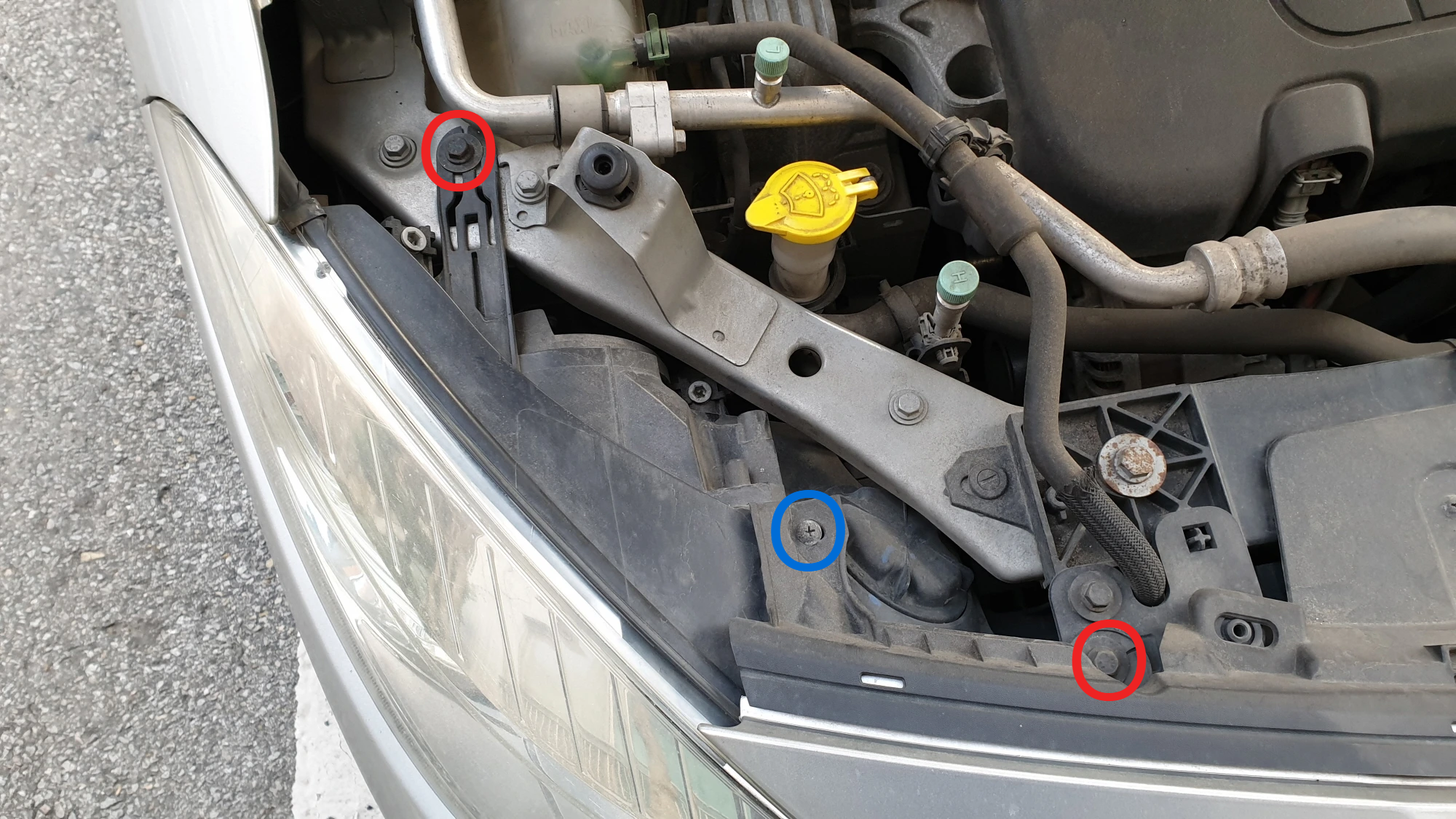

왼쪽 사진 동그라미로 표시된 곳은 조수석 앞 헤드라이트 본체를 고정하는 볼트입니다.

빨간색 동그라미 안에 볼트는 10mm 복스 또는 스패너로 완전히 풀면 되는데 크기가 큰 멍키 스패너는 작업이 많이 불편할 수 있습니다.

파란색 동그라미 안에 볼트는 별모양 볼트가 끼워져 있으며 T-20 별드라이버를 이용해 풀어야 합니다.

그런데 제가 전에 작업 중에 볼트를 잃어버려서 비슷한 크기에 십자 볼트를 끼워놨기 때문에 별드라이버는 필요가 없었습니다.

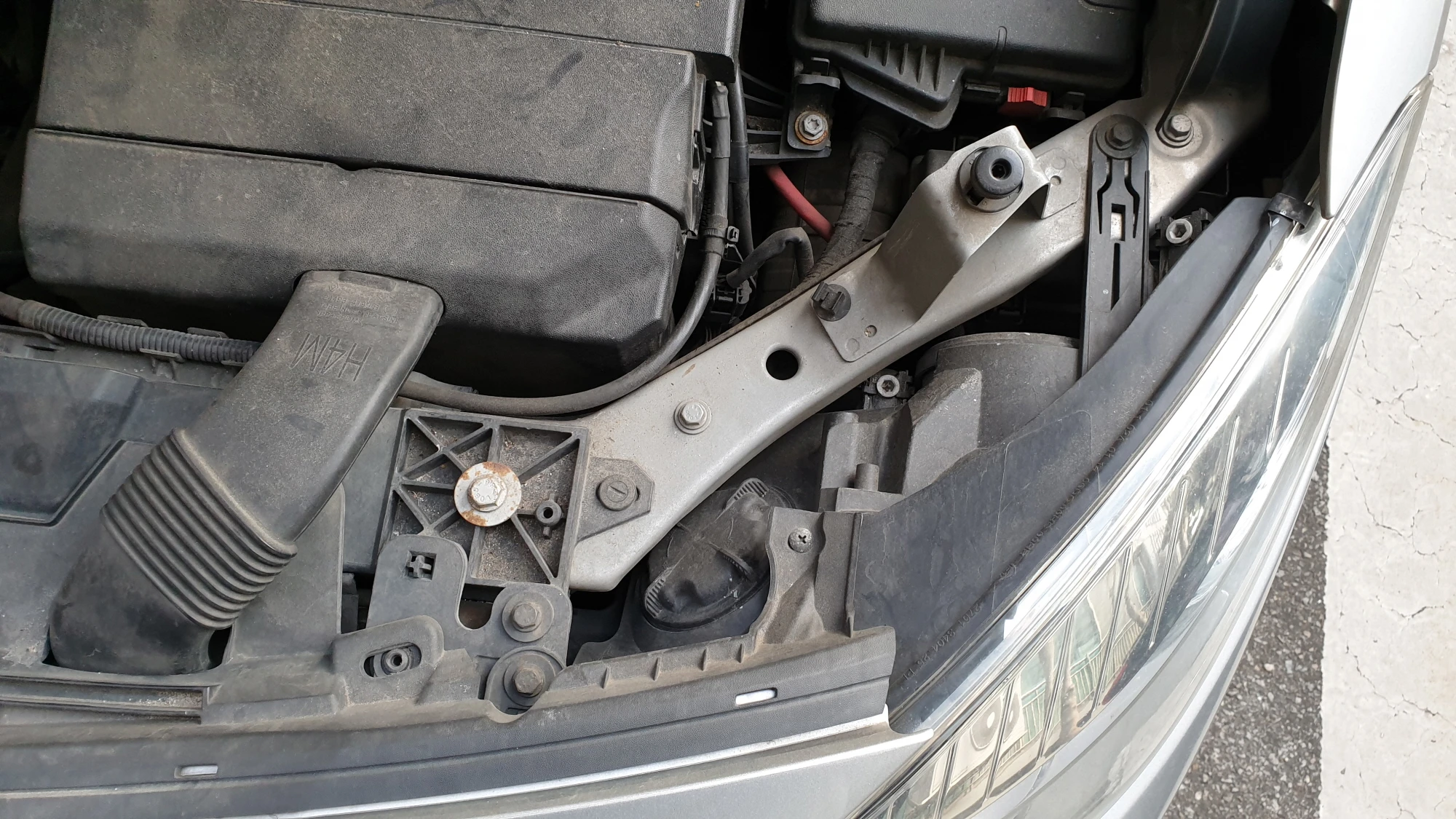

오른쪽 사진은 운전석 앞 헤드라이트 본체의 모습으로 고정 볼트의 위치와 규격은 동일합니다.

고정 볼트를 모두 푼 다음 왼쪽 사진처럼 헤드라이트 본체 뒤쪽에 선을 넣고 앞으로 밀어냅니다.

그런데 제 차량만 그런지 모르겠지만 범퍼에 걸려서 잘 빠지지 않았습니다.

그래서 헤드라이트 앞뒤를 잡고 위로 살짝 들어 올린 상태에서 범퍼 위로 살짝 올려서 뺐습니다.

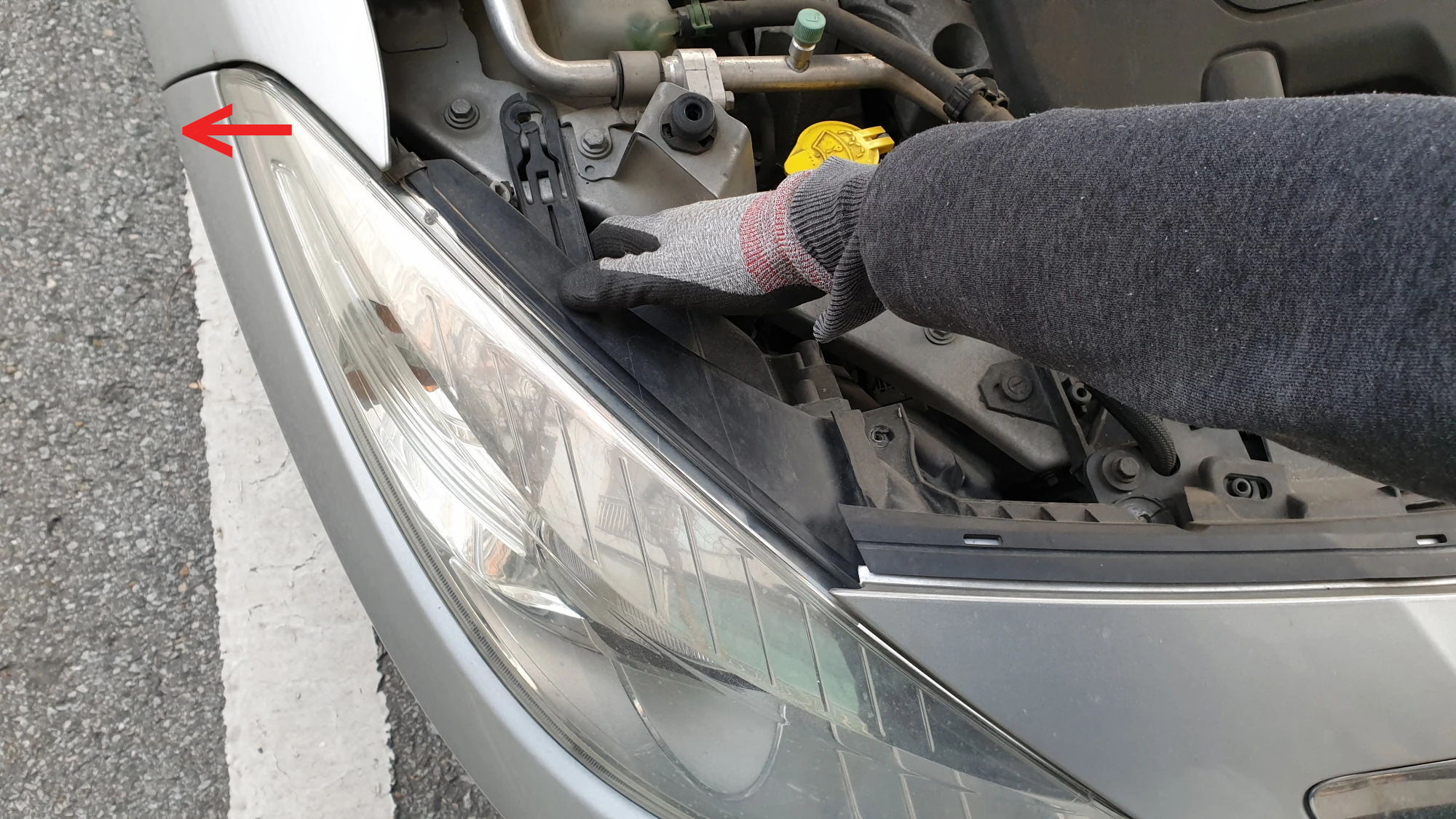

헤드라이트 본체를 완전히 탈거할 필요는 없고 범퍼 위에 올려놓은 상태에서도 작업은 충분히 가능하기 때문에 왼쪽 사진 화살표가 가리키는 방향으로 벌려준다는 느낌으로 헤드라이트 본체를 밀어냈습니다.

SM3 헤드라이트 전구 빼는 법, 위치

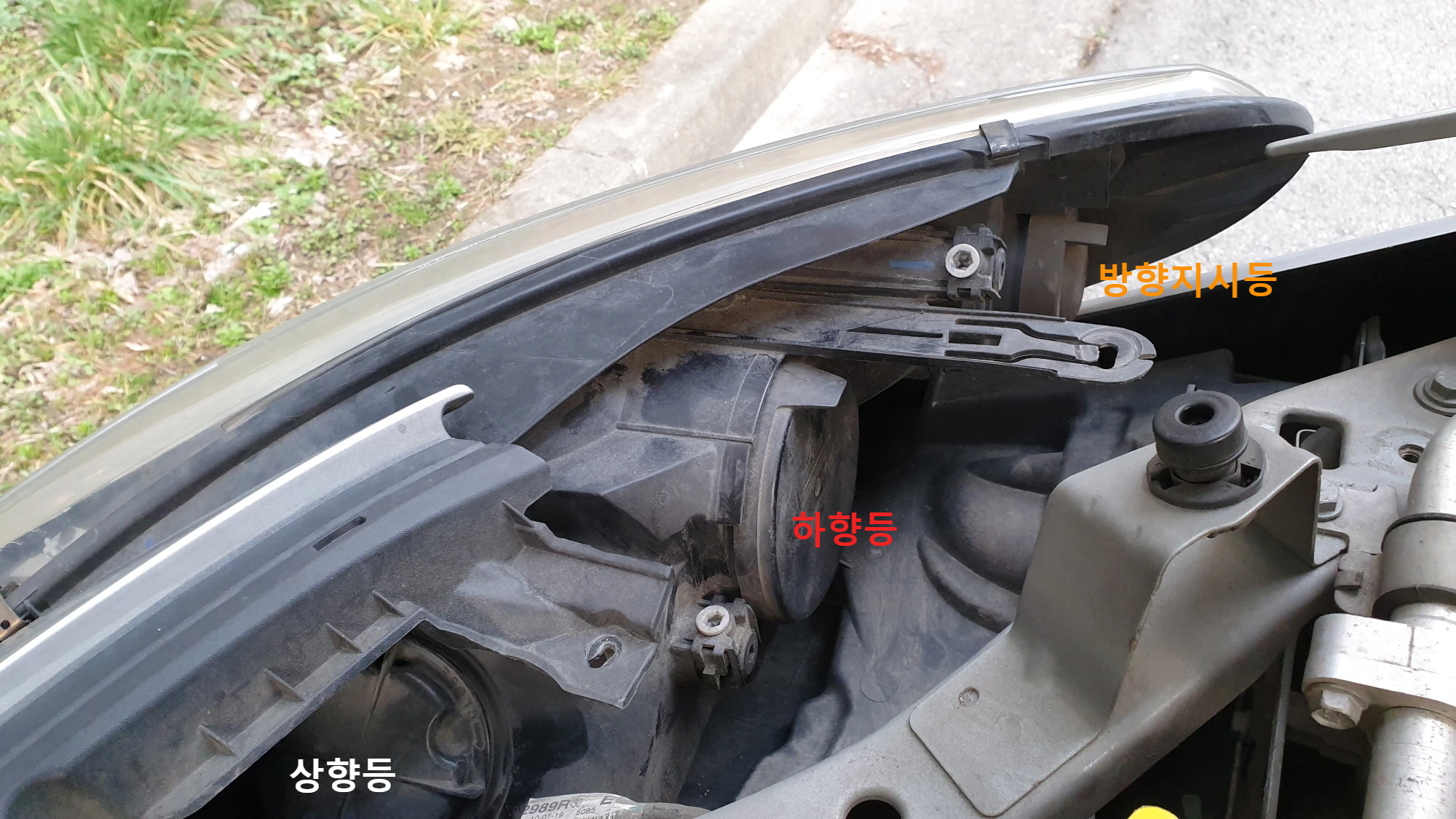

오른쪽 사진에서 처럼 헤드라이트 본체 뒤쪽에는 3개의 덮게가 있으며 왼쪽부터 상향등, 하향등, 방향지시등 순으로 있습니다.

하향등과 방향지시등 전구 커버는 고무로 되어 있어서 손잡이를 잡고 유산균 음료 포장을 벗기듯 당기면 열립니다.

헤드라이트 상향등 전구 커버는 플라스틱으로 되어 있으며 커버를 반시계 방향으로 돌리면 열립니다.

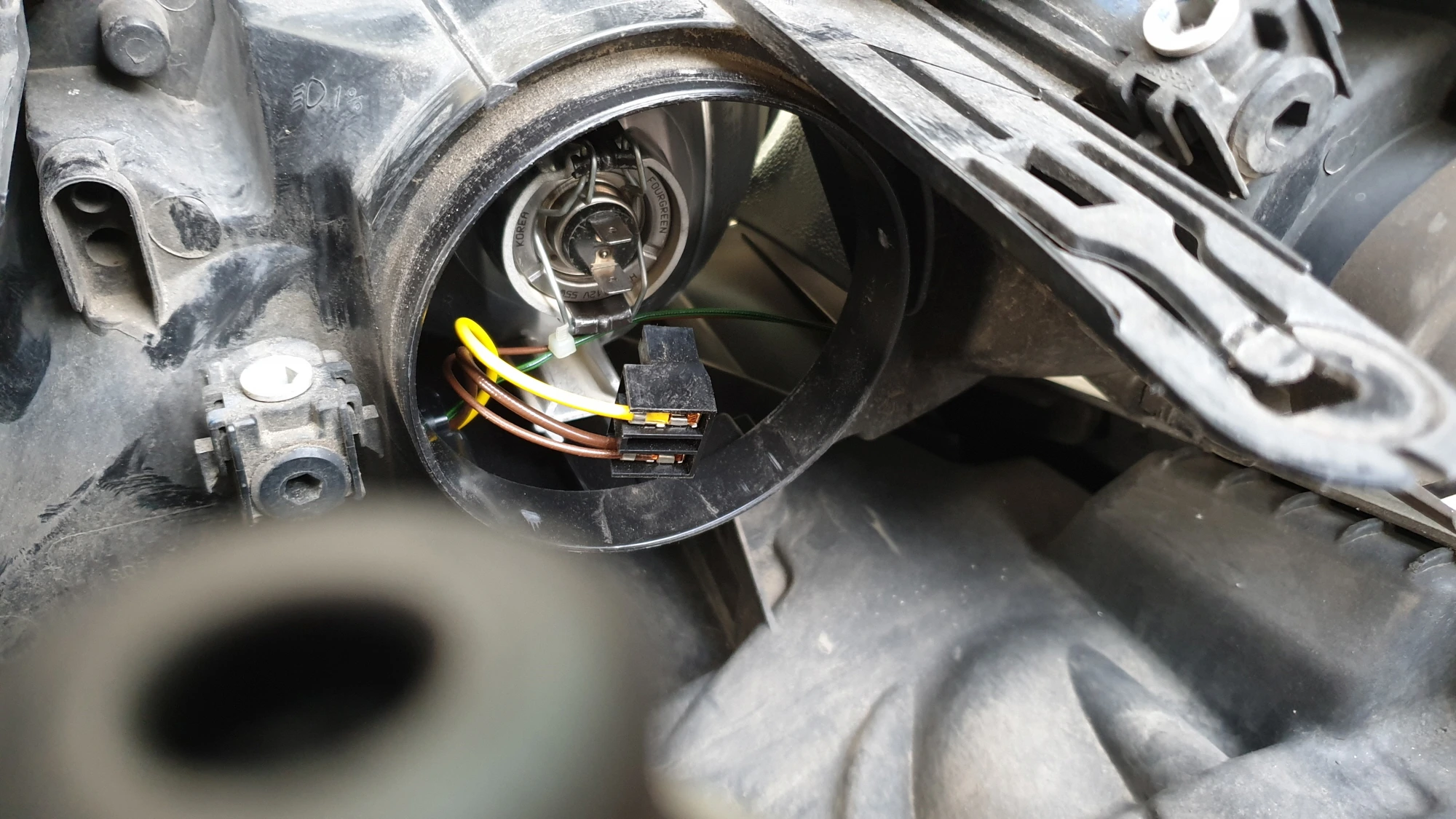

위에 사진은 헤드라이트 하향등입니다.

헤드라이트 전구를 빼거나 교환할 때는 반드시 시동을 끄고 헤드라이트 스위치가 꺼져 있는 것을 확인한 후에 작업하는 것이 안전합니다.

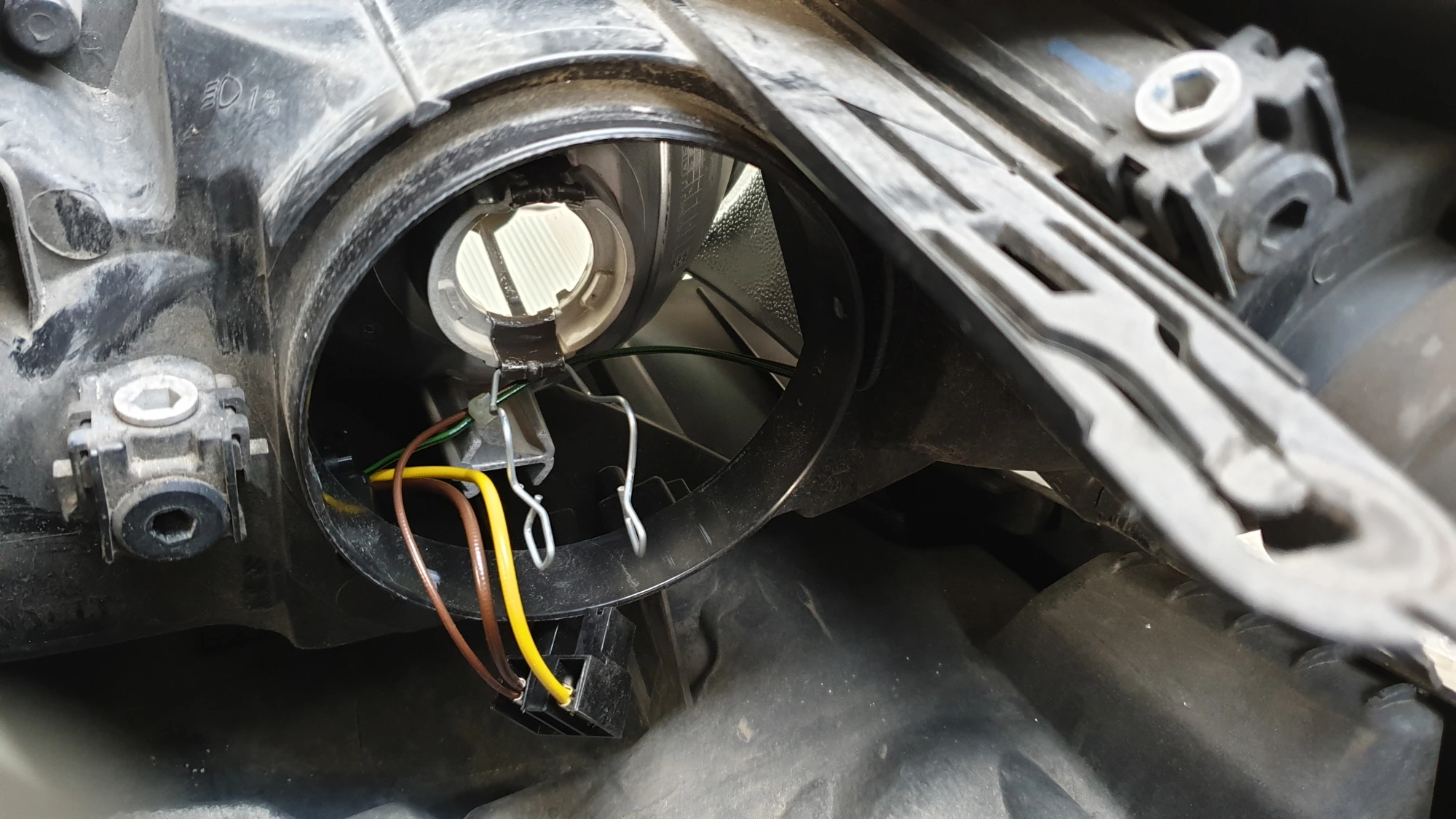

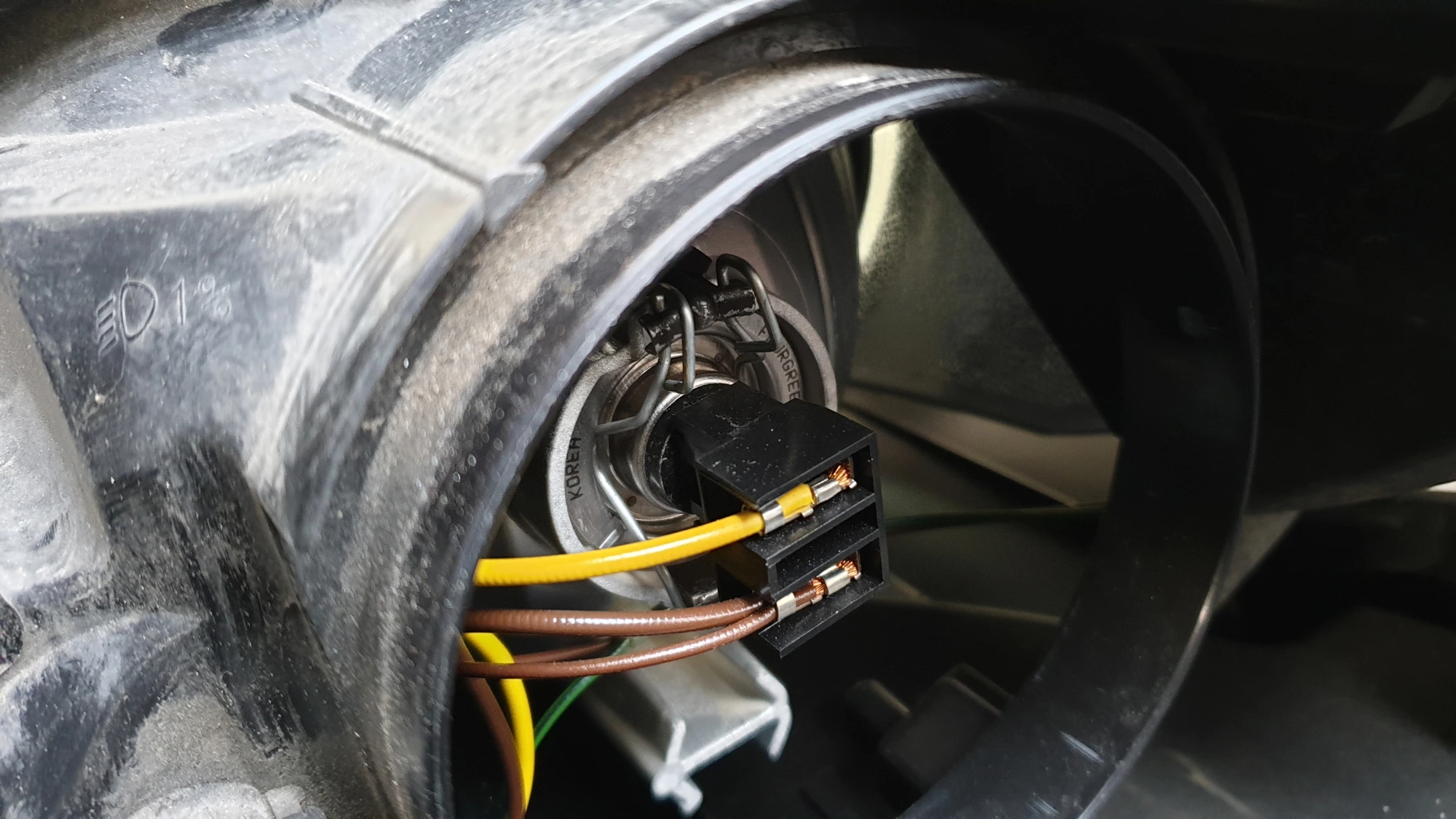

고무 커버를 열면 왼쪽 사진처럼 잭이 끼워져 있으며 잭을 몸 쪽으로 당기면 가운데 사진처럼 빠집니다.

잭을 분리할 때 전선을 잡아당기면 전선이 잭에서 빠지건 잭이 파손될 수 있으니 반드시 잭 부분을 잡고 당겨야 합니다.

그리고 왼쪽 사진 화살표가 가리키는 부분을 앞쪽으로 눌러서 바깥쪽으로 벌리면 클립이 아래로 열립니다.

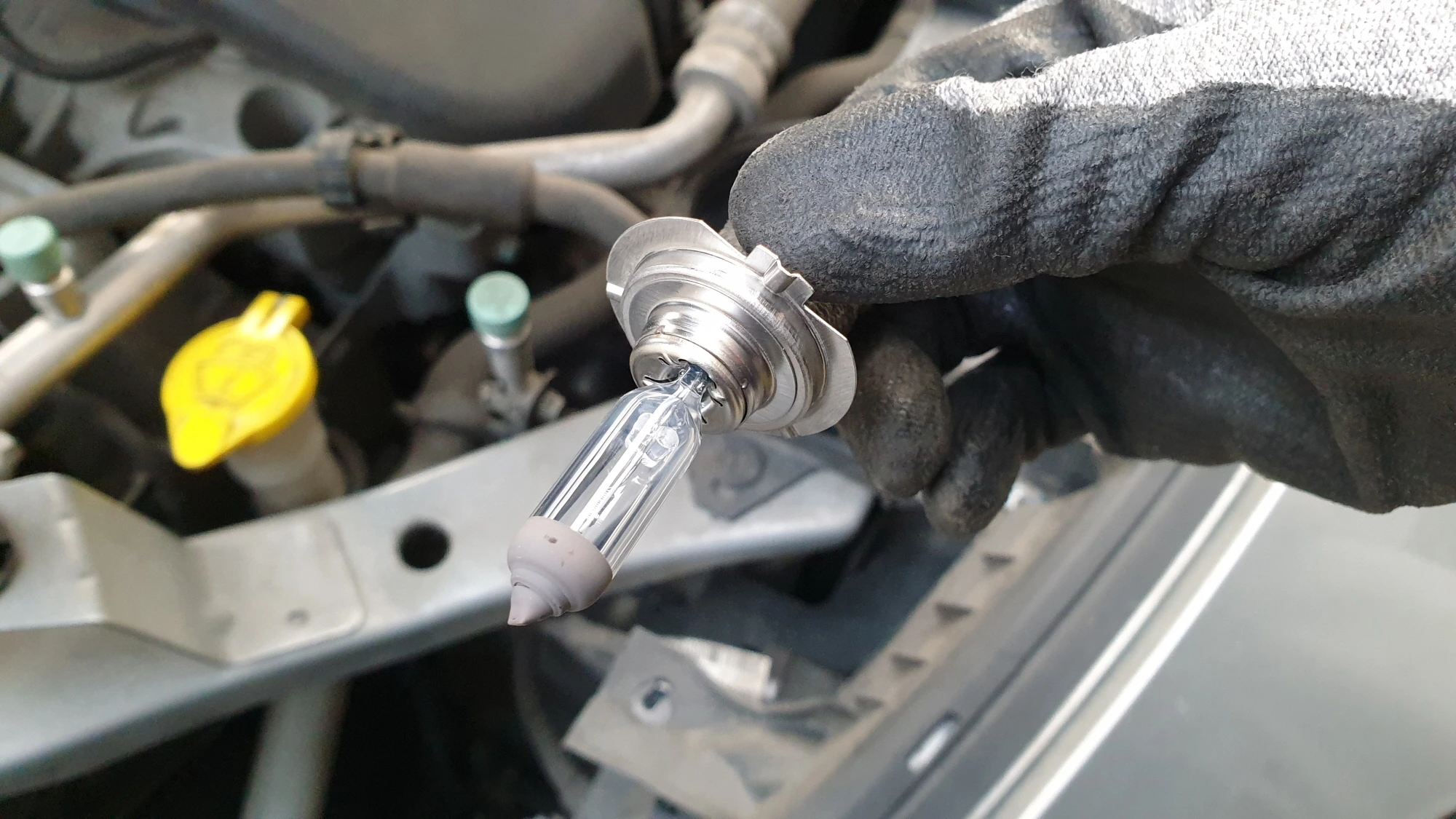

클립을 연 다음 오른쪽 사진처럼 전구의 단자 부분을 잡고 당기면 헤드라이트 전구가 빠집니다.

헤드라이트는 잠깐만 켜놔도 온도가 높이 올라가기 때문에 헤드라이트 사용 직후에는 주의해야 합니다.

SM3 헤드라이트 전구 교환 방법

헤드라이트 전구는 해당 차량에 맞는 규격의 전구로 교환해야 합니다.

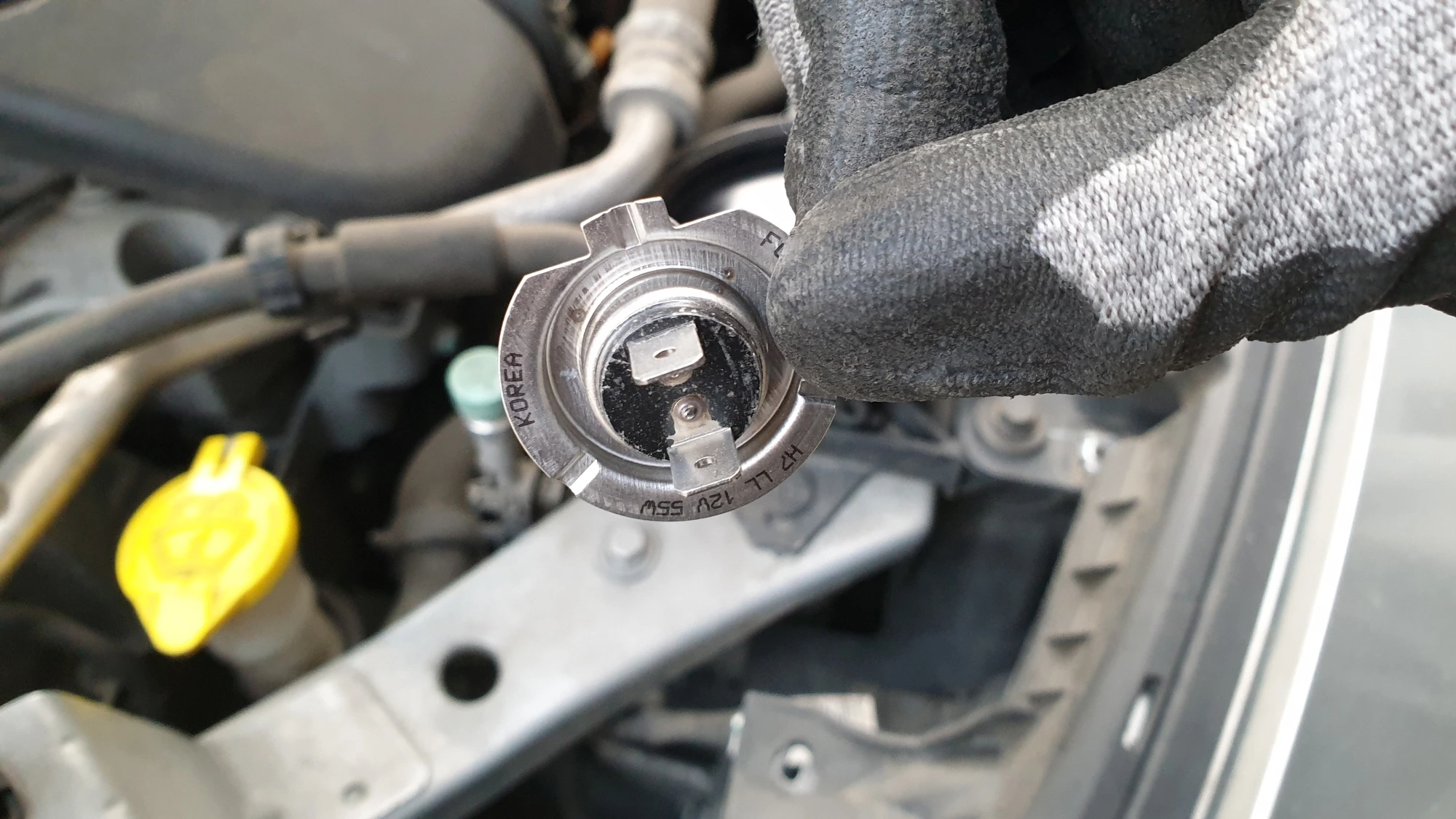

헤드라이트 전구 규격은 위에 사진처럼 전구 주변에 표시되어 있으며 SM3 헤드라이트 전구 규격은 H7(12V 55W)입니다.

헤드라이트 전구 규격 및 적용 차종은 전구 판매처 홈페이지나 차량 취급 설명서에서도 확인할 수 있으며 전구 포장 상자에 표시되어 있는 경우도 있습니다.

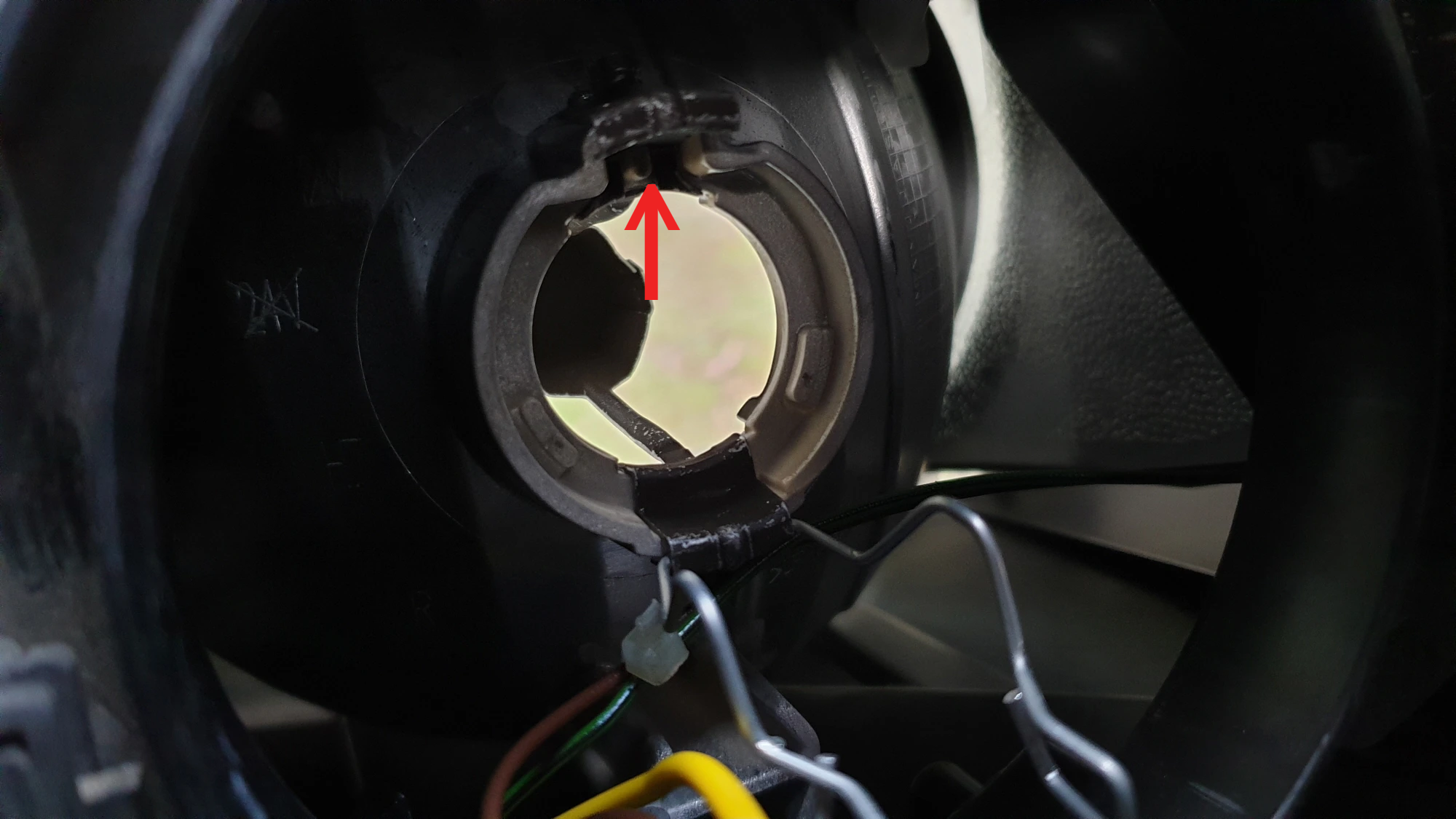

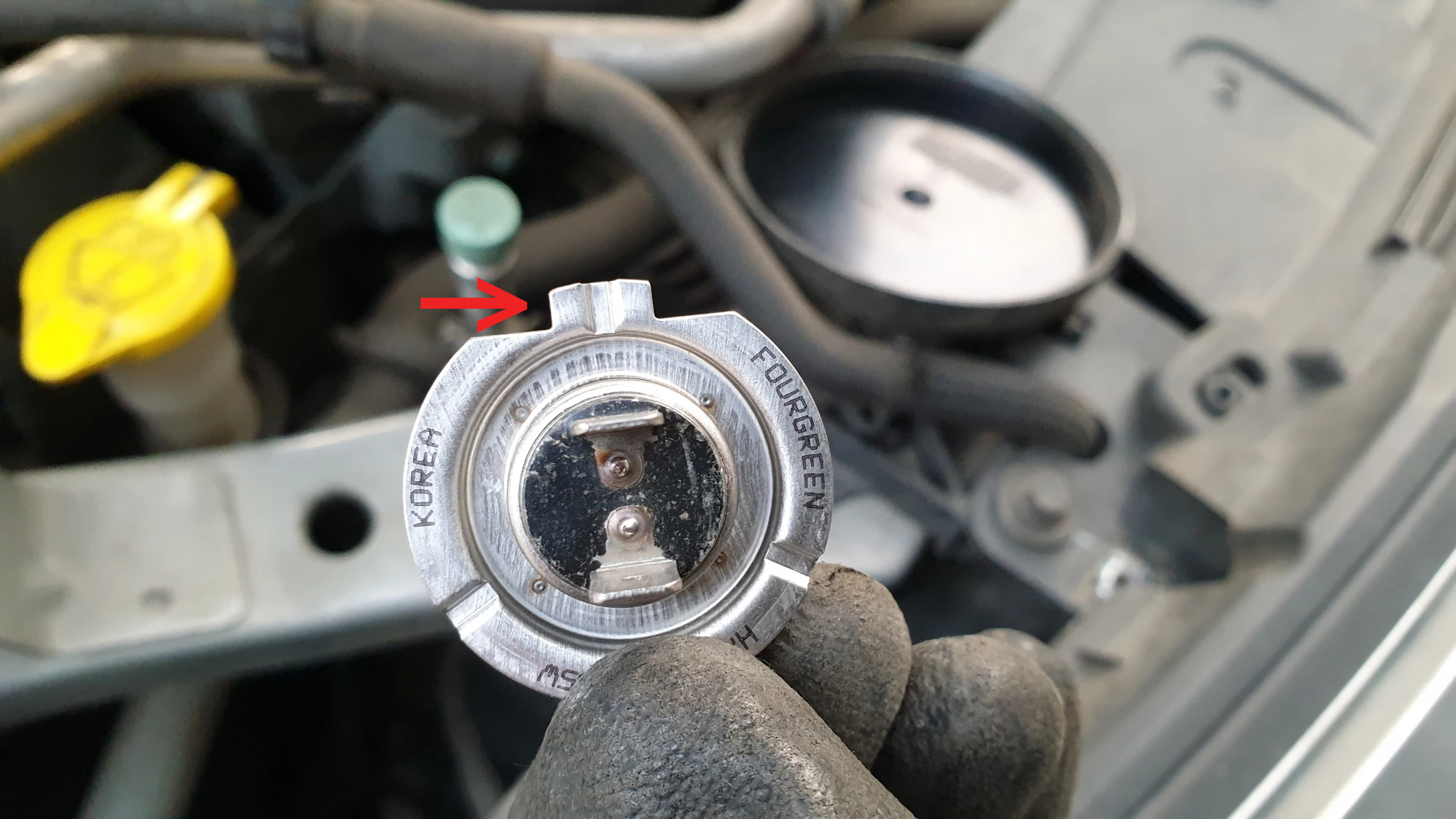

헤드라이트 전구를 살펴보면 왼쪽 사진 화살표가 가리키는 것처럼 튀어나온 부분이 있고 전구를 끼우는 곳에는 오른쪽 사진 화살표가 가리키는 것처럼 홈이 있습니다.

헤드라이트 전구를 끼울 때는 위에 두 곳을 맞춰서 끼워야 합니다.

이때 전구 유리 부분을 손으로 잡거나 먼지나 물기 등 이물질이 묻지 않도록 주의해야 합니다.

만약 전구 유리 부분에 지문이 묻었거나 먼지나 물기 등이 있다면 부드러운 천으로 가볍게 닦아서 제거한 후에 끼워야 합니다.

전구 부분에 이물질이 있으며 헤드라이트를 켰을 때 높은 온도로 인해 전구가 파손될 수 있습니다.

전구를 모양에 맞춰 끼우고 아래로 내려놨던 클립을 위로 들어 올린 다음 위쪽 양쪽 클립을 고리에 걸어줍니다.

그리고 앞서 빼놨던 잭을 최대한 깊이 눌러서 끼우고 고무 커버를 방향에 맞춰 끼웁니다.

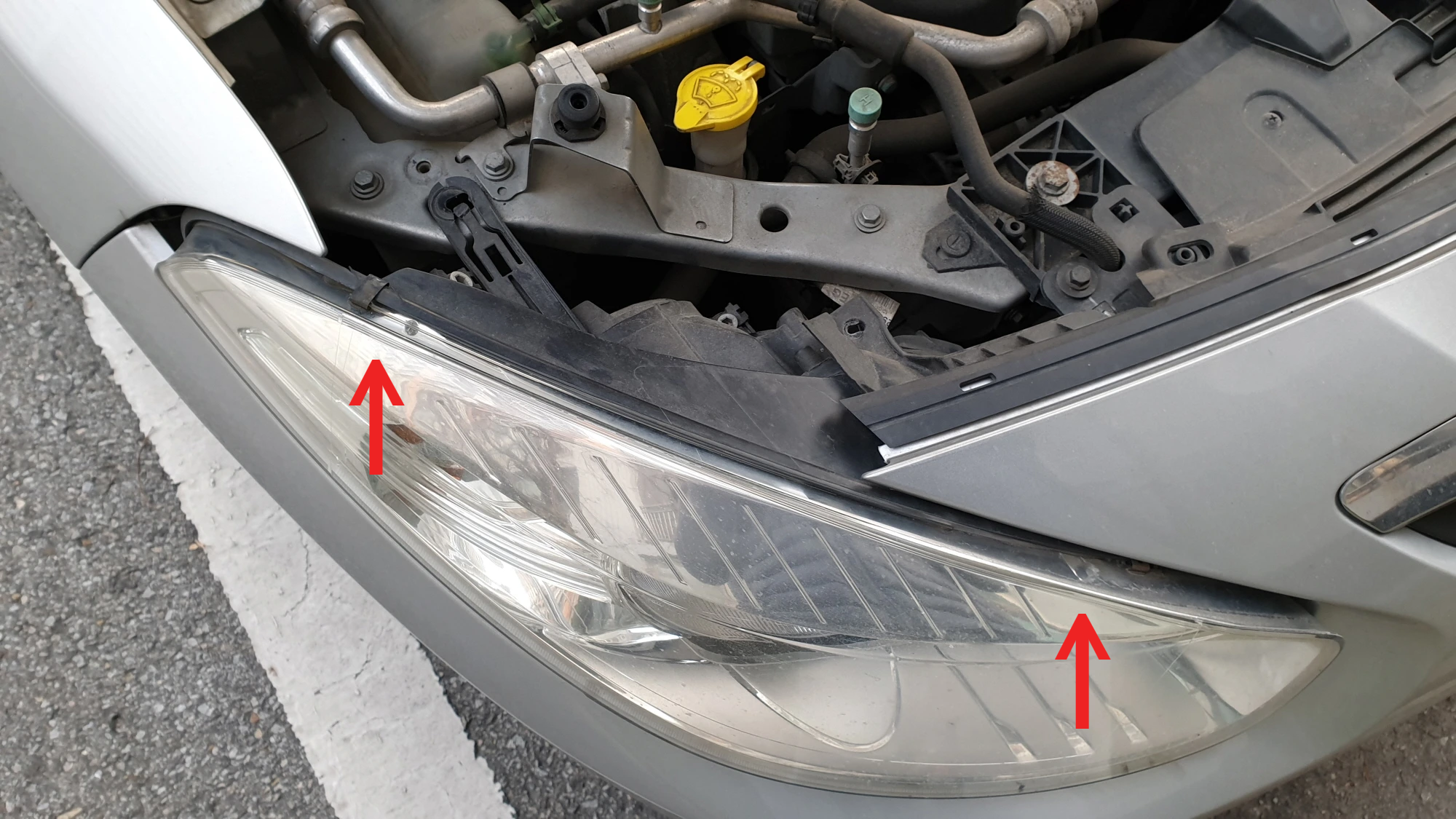

왼쪽 사진처럼 헤드라이트 본체를 올려놓고 화살표가 가리키는 방향으로 헤드라이트 본체를 전체적으로 밀어서 끼워줍니다.

마지막으로 오른쪽 사진처럼 고정 볼트 세 개를 이용해 고정하면 헤드라이트 전구 교환이 완료됩니다.

헤드라이트 전구를 교환한 후에는 교환한 전구뿐만 아니라 다른 전구와 방향지시등의 정상 작동 여부를 테스트합니다.
