올뉴모닝 윈도우 스위치 사이드미러 조절 버튼

올뉴모닝 모닝 운전석 윈도우 스위치 버튼, 사이드미러 각도 조절버튼 탈거 및 교체 방법

위에 자동차는 2014년 충고된 올뉴모닝 모닝 TA입니다.

왼쪽 사진은 운전석 도어 팔걸이에 장착되어 있는 파워윈도우 스위치이며 오른쪽 사진은 사이드미러 각도 조절버튼스위치입니다.

위에 두 가지 스위치를 탈거하거나 교체하려면 도어트림을 분리해야 합니다.

올뉴모닝 운전석 도어트림 떼는 방법

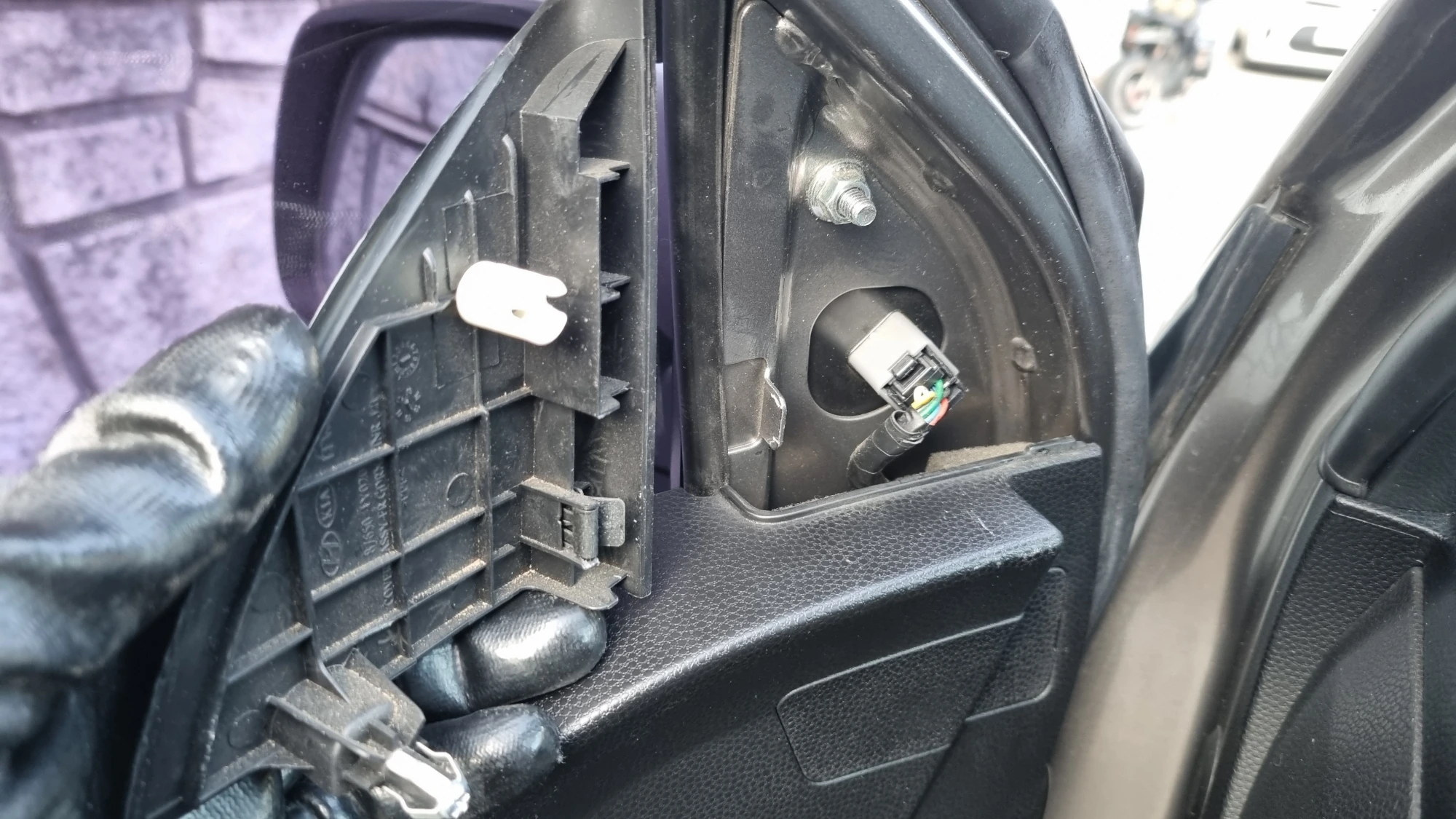

도어트림을 분리하려면 먼저 가운데 사진처럼 사이드미러 커버를 떼야합니다.

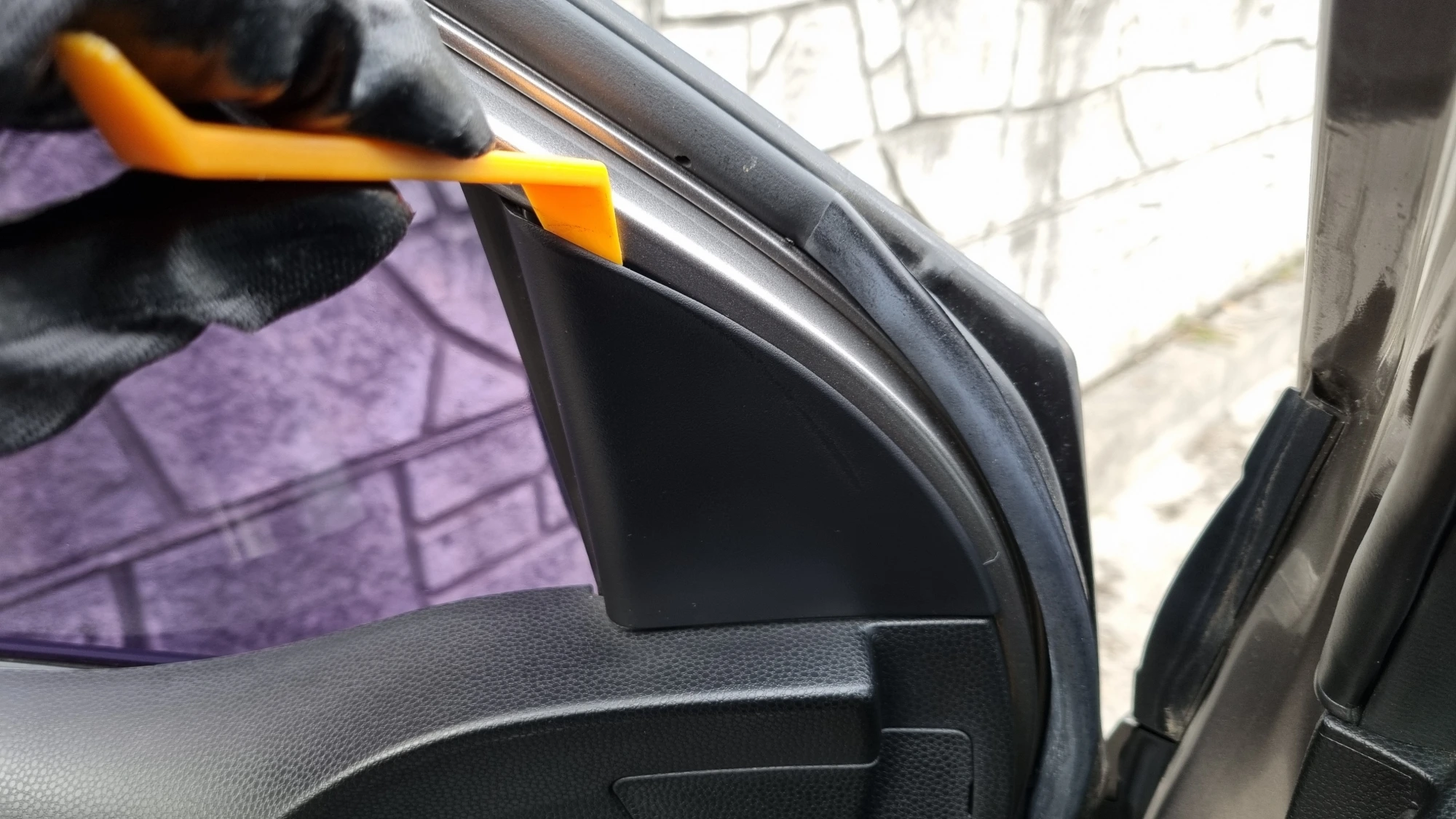

사이드미러 커버를 떼는 방법은 왼쪽 사진처럼 위쪽에 얇은 공구를 끼워서 앞으로 당기면 됩니다.

이때 날카로운 금속 공구를 사용하면 도색이 벗겨지거나 커버에 흠이 생길 수 있으니 가급적 플라스틱 리무버를 사용하고 금속 공구를 사용할 경우 휴지 또는 얇은 천을 감싸서 조심스럽게 작업하는 것이 파손을 예방할 수 있습니다.

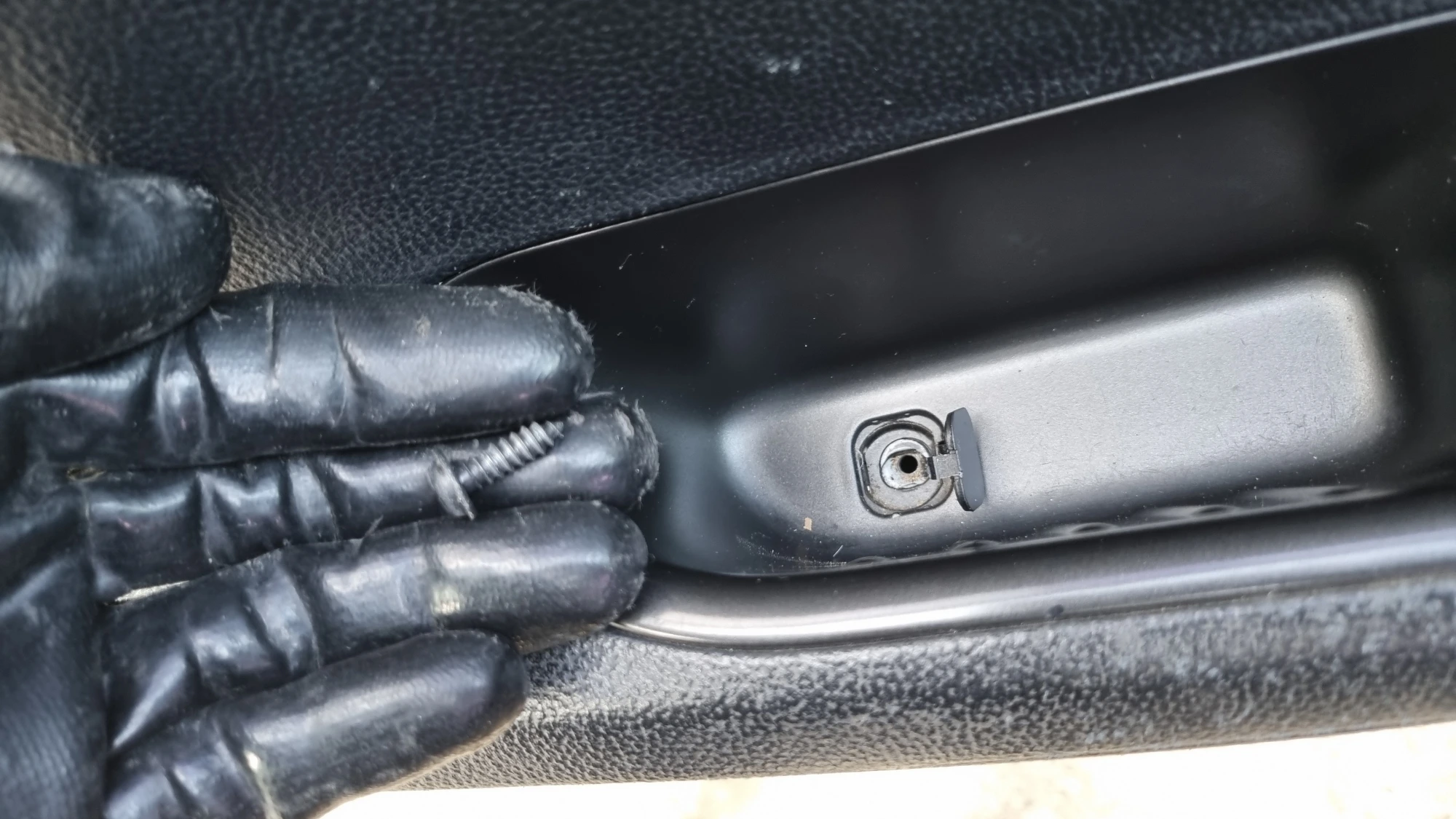

그리고 오른쪽 사진처럼 팔걸이 손잡이 안쪽에 커버를 열고 고정 볼트를 완전히 풀어줍니다.

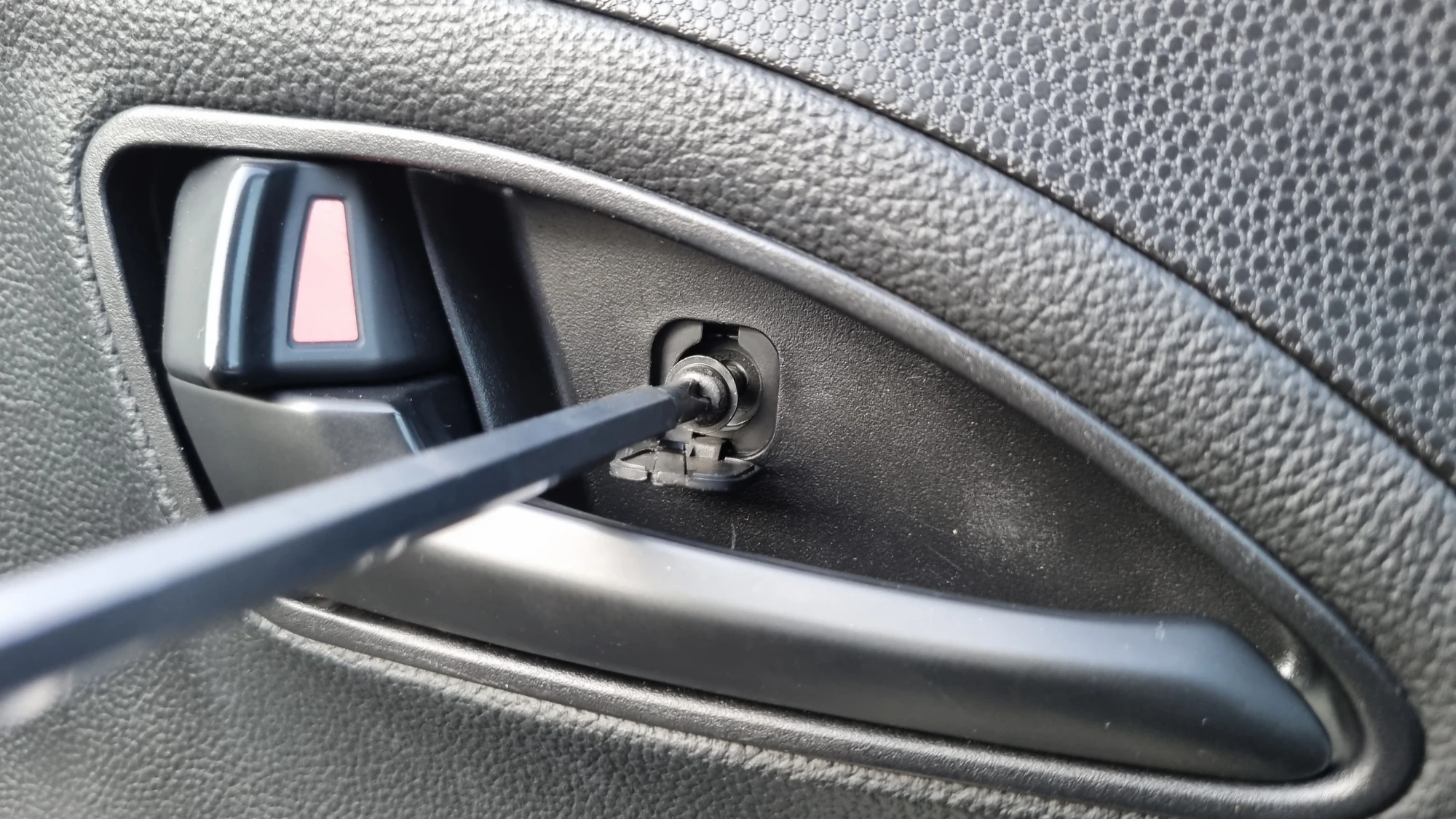

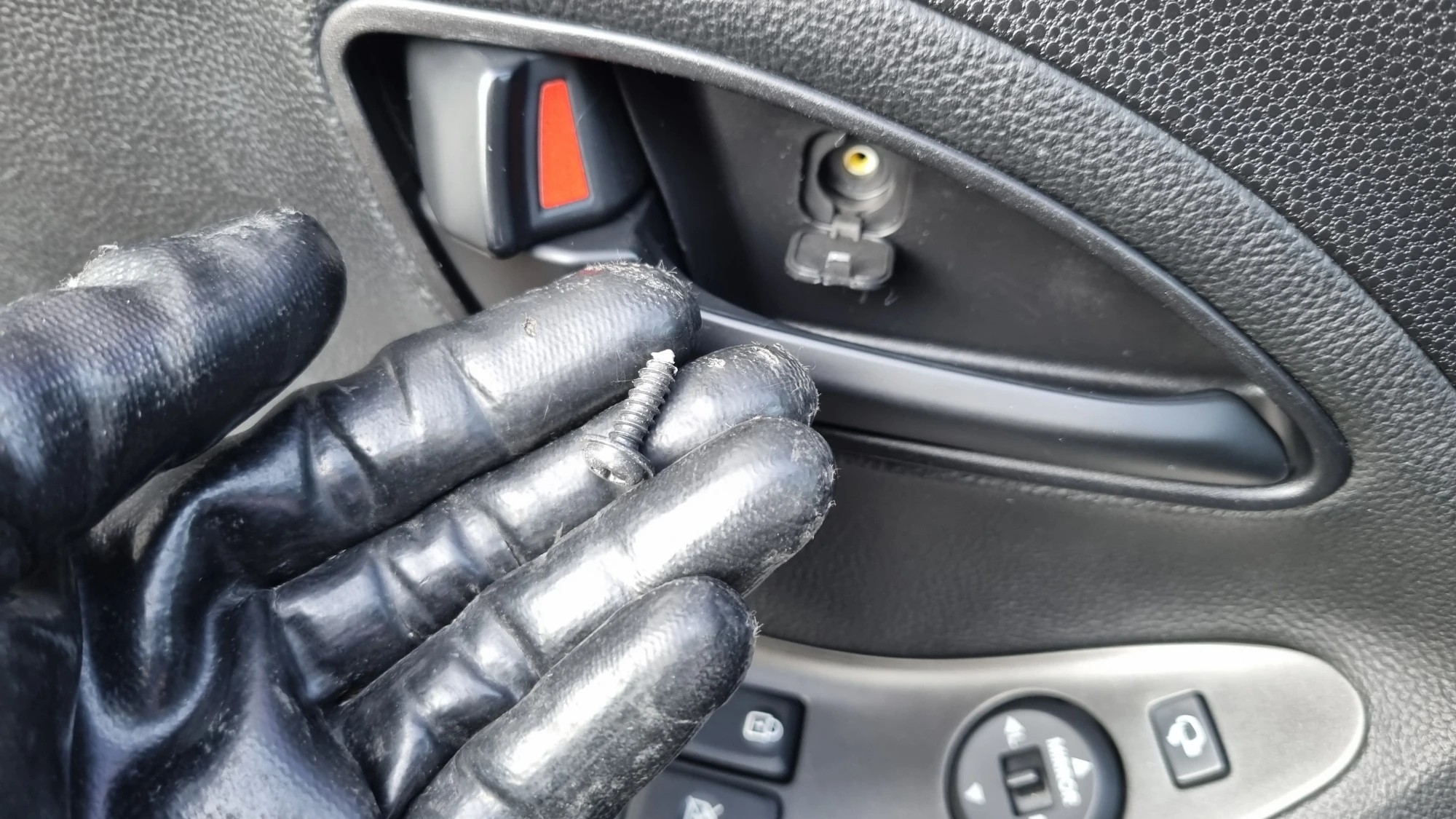

도어를 열대 당기는 손잡이에도 왼쪽 사진처럼 고정 볼트가 있으며 고정 볼트 커버를 열고 볼트를 완전히 풀어줍니다.

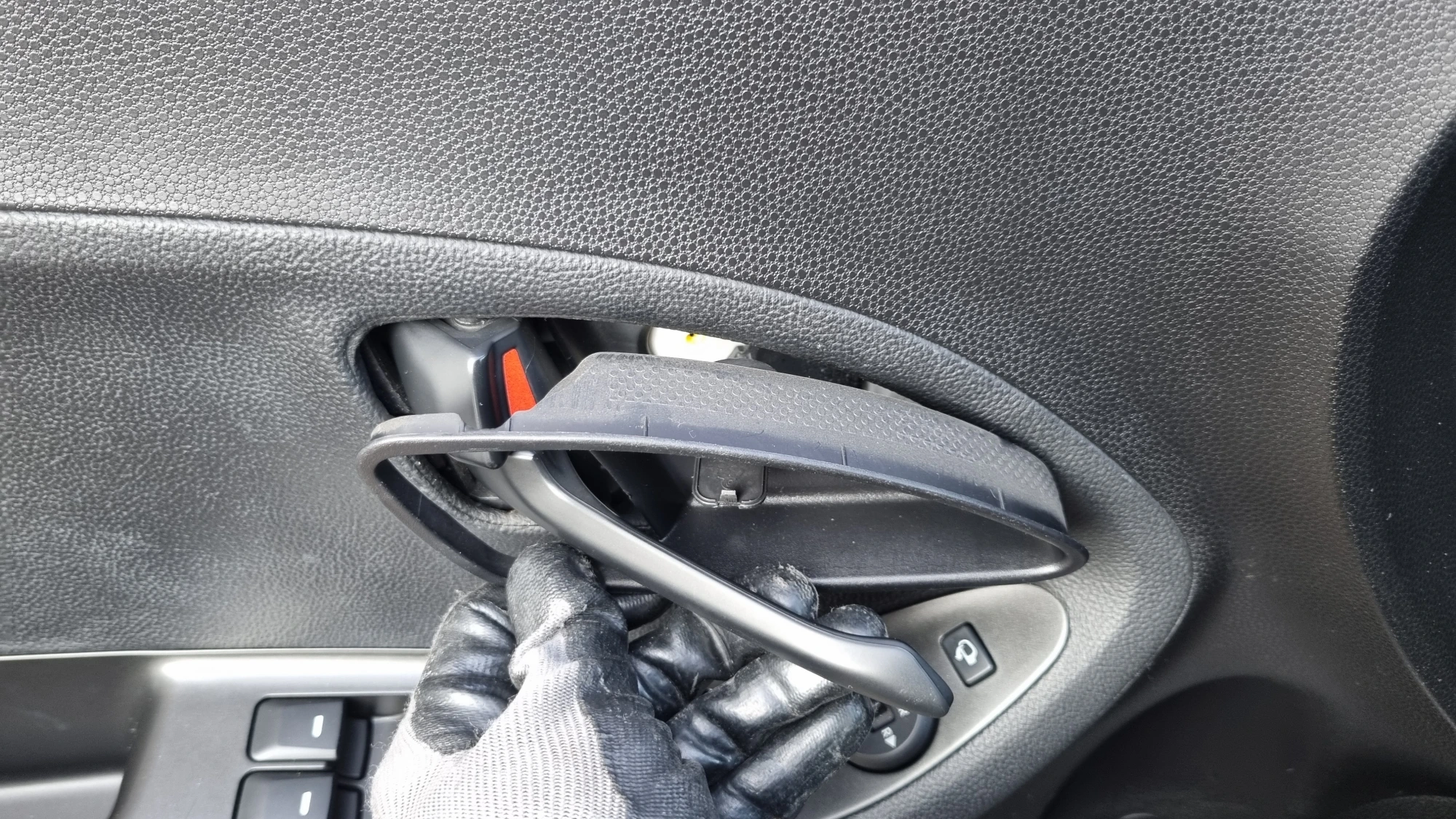

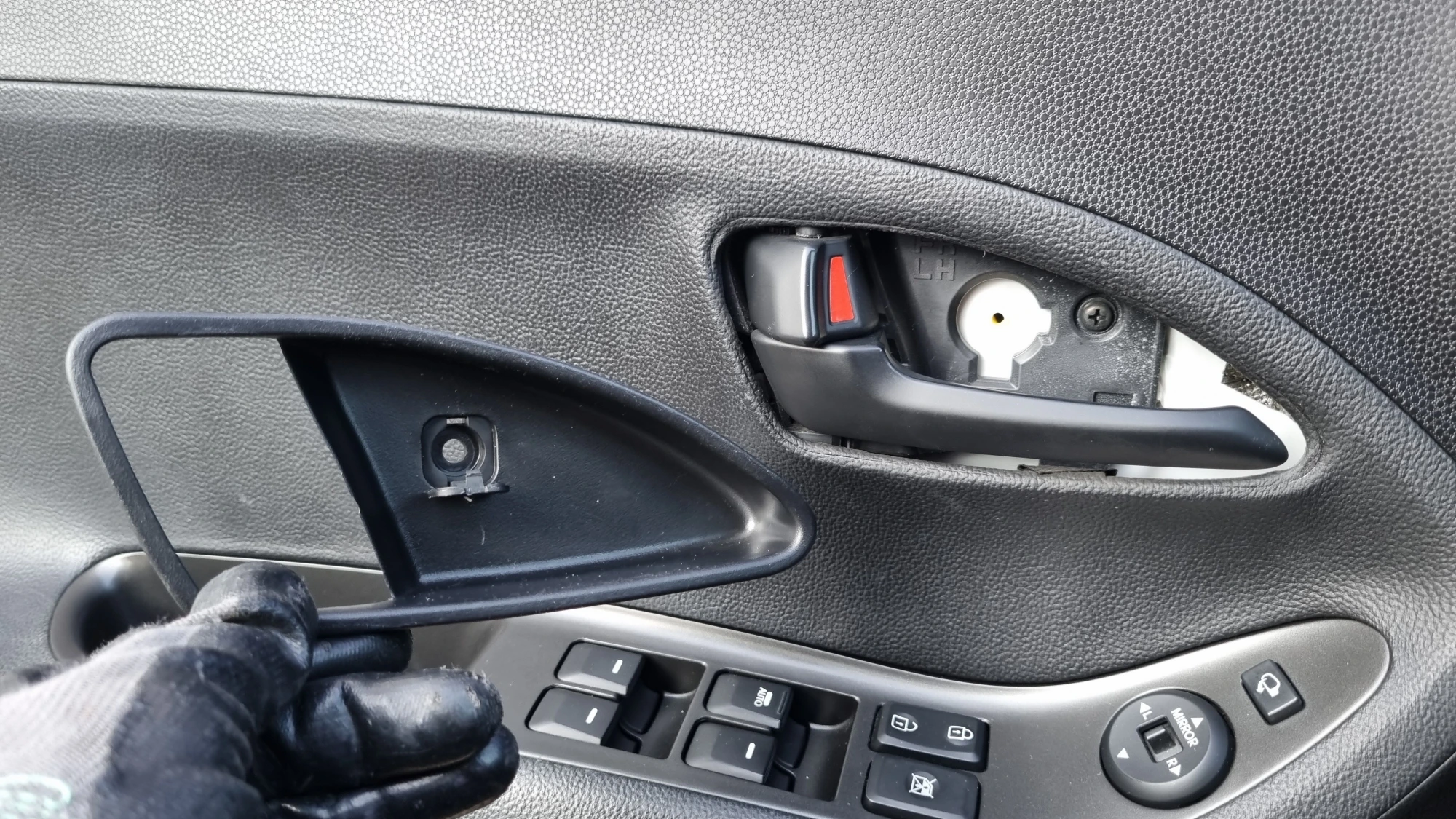

그리고 가운데 사진처럼 도어 열림 레버를 당긴 상태에서 커버를 빼내면 오른쪽 사진처럼 커버가 빠집니다.

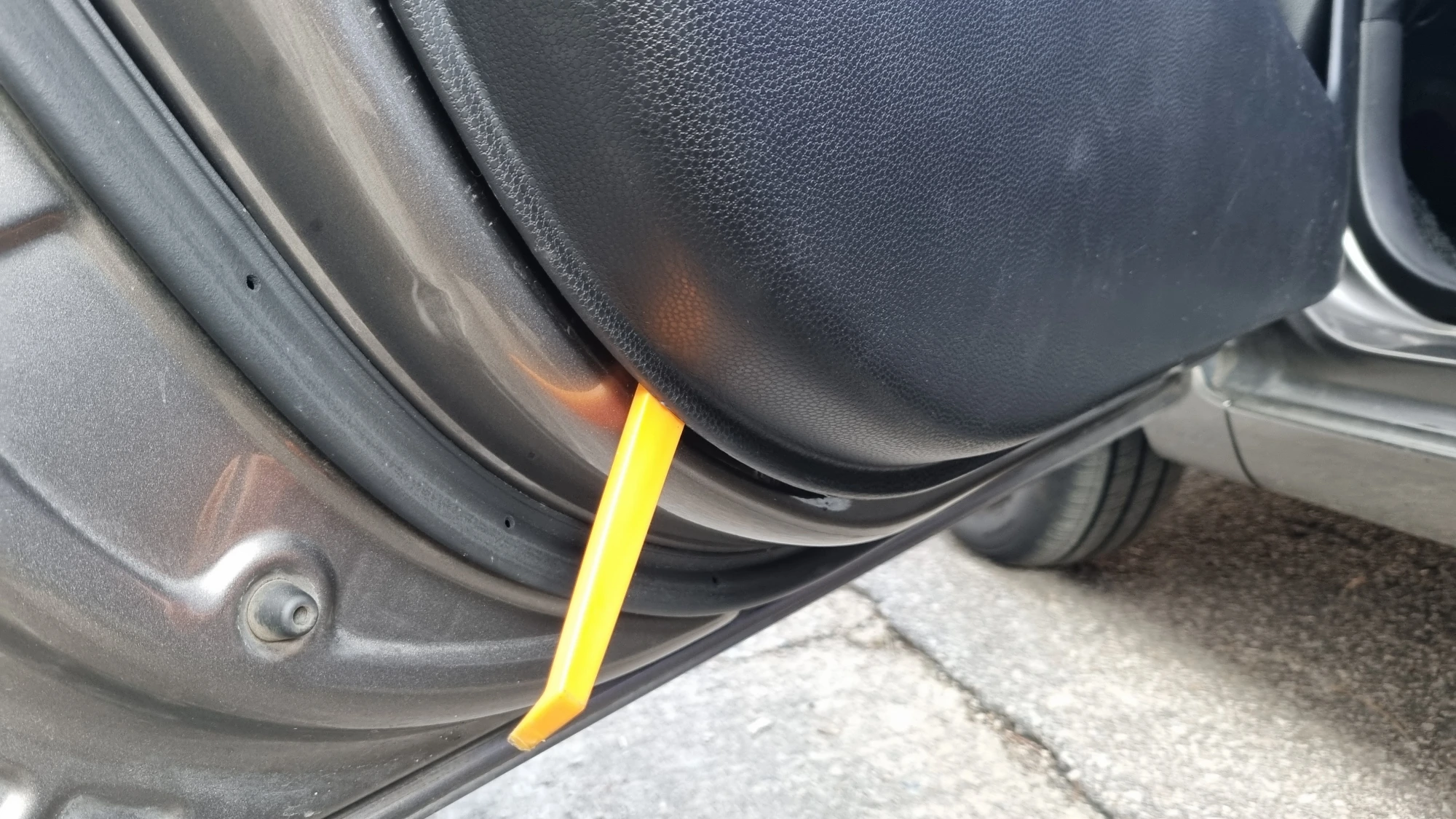

왼쪽 사진처럼 도어트림 아래쪽 틈에 플라스틱 헤라 또는 일자드라이버 같은 공구를 끼우고 몸 쪽으로 당겨서 오른쪽 사진처럼 떼어냅니다.

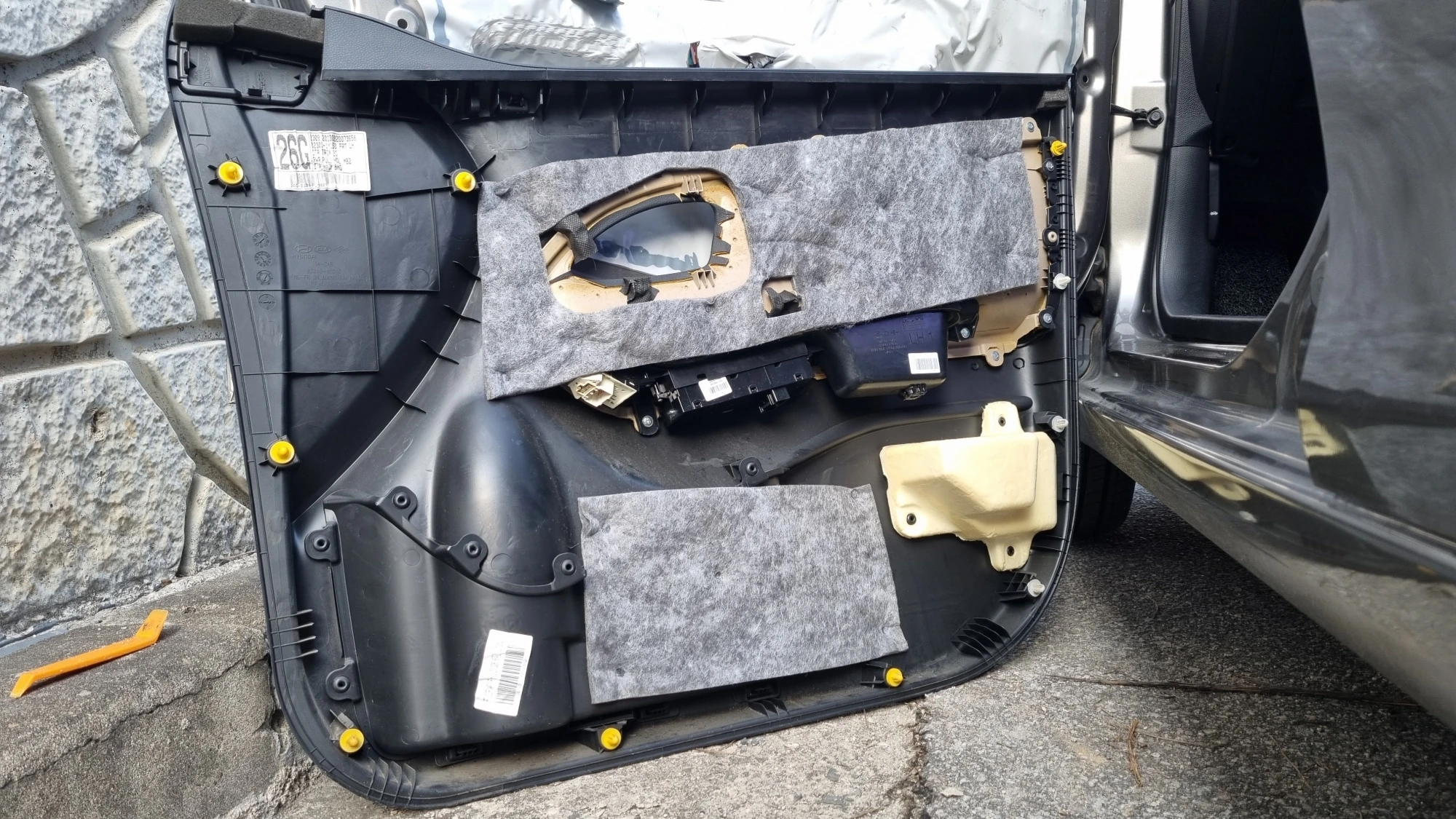

도어트림 안쪽에는 오른쪽 사진처럼 옆면과 아래쪽에 고정 부품이 끼워져 있으며 고정 부품의 위치에 공구를 끼워 당기는 것이 조금 더 편했습니다.

또한 지긋이 힘줘서 천천히 당기기보다는 짧게 강한 힘을 줘서 당기는 것이 더 잘 빠졌습니다.

아래쪽 고정 부품 한두 개가 빠지면 손가락을 넣을 수 있을 만큼 틈이 생기고 이후부터는 손으로 당기는 것이 편합니다.

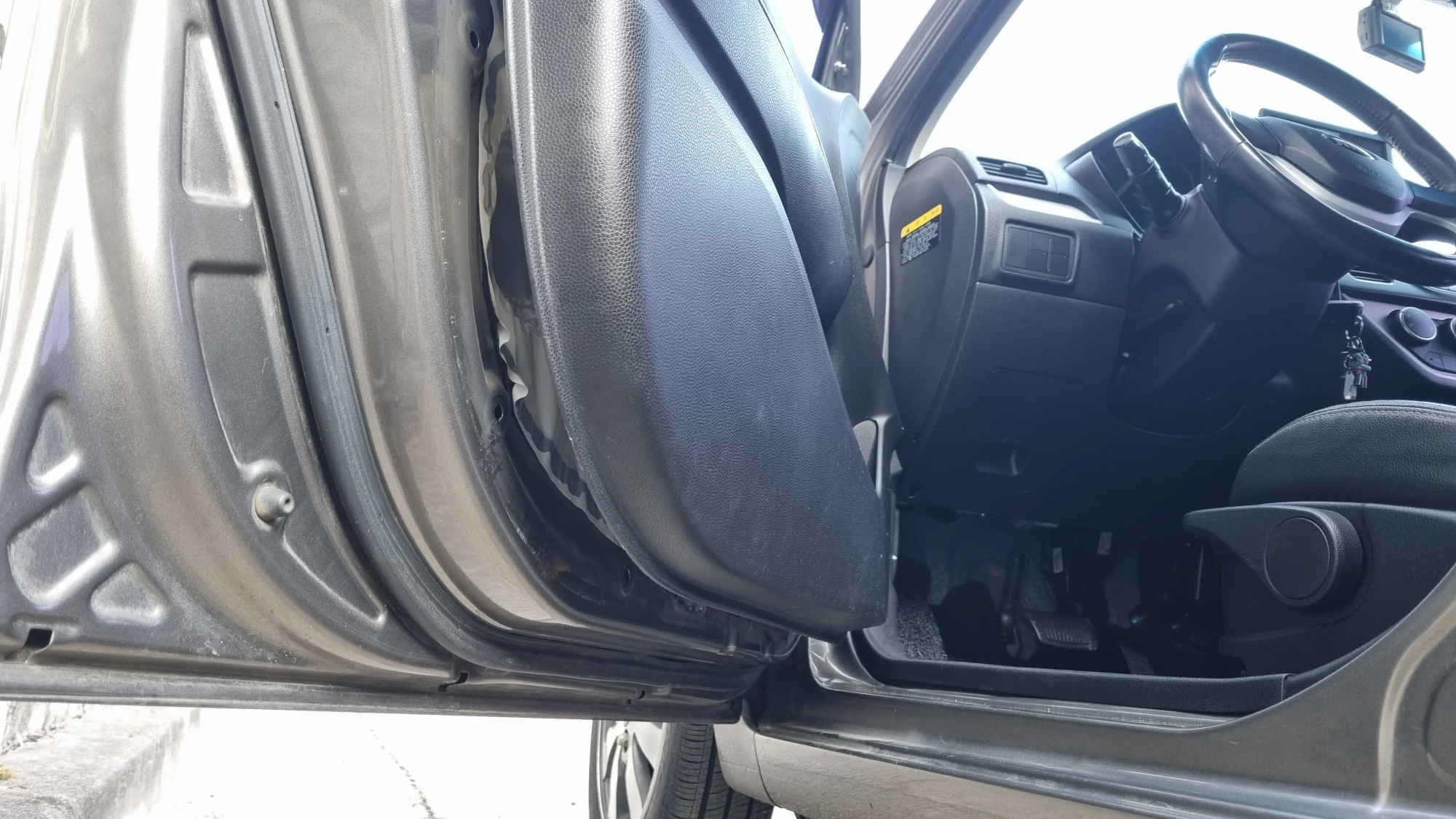

고정 부품을 모두 빼내면 도어트림 위쪽만 살짝 걸려서 흔들거리는 상태가 되고 그 상태에서 하늘 방향으로 밀어 올리면 분리됩니다.

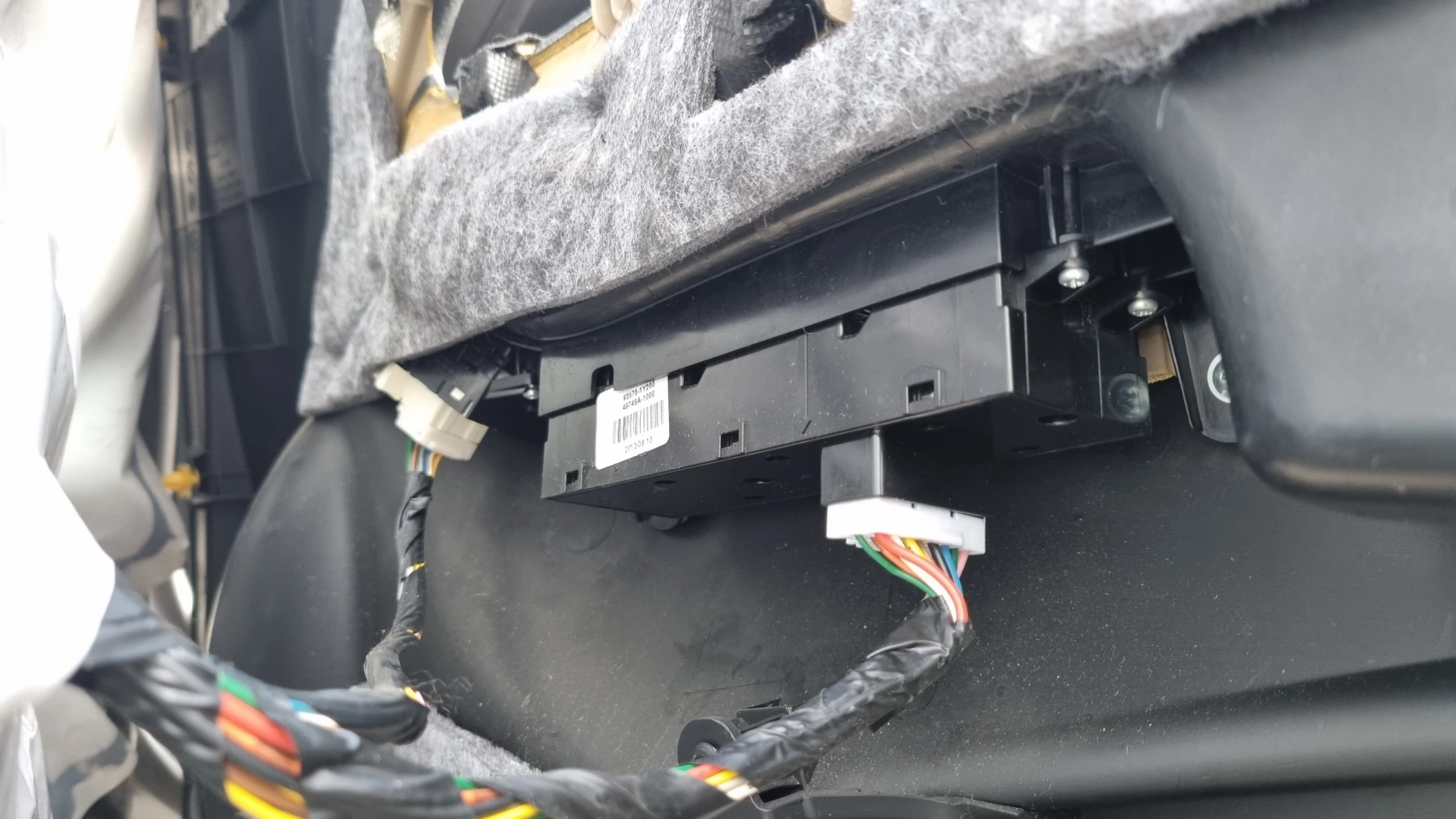

도어트림에는  두 개의 잭이 끼워져 있고 모두 분리해야 하는데 연결된 케이블의 길이가 길지 않기 때문에 도어트림을 도어에 가까이 둔 상태에서 분리합니다.

가운데 사진은 윈도우를 올리고 내릴 때 사용하는 스위치 버트에 연결된 잭의 모습으로 화살표가 가리키는 부분을 누른 상태에서 아래로 당기면 빠집니다.

오른쪽 사진은 사이드미러 각도조절 버튼에 연결된 잭으로 화살표가 가리키는 부분을 누른 상태에서 아래로 당기면 빠집니다.

잭을 분리할 때 전선을 잡아당기면 전선이 잭에서 빠지거나 잭이 파손될 수도 있기 때문에 반드시 플라스틱 잭 부분만 잡고 당겨서 분리합니다.

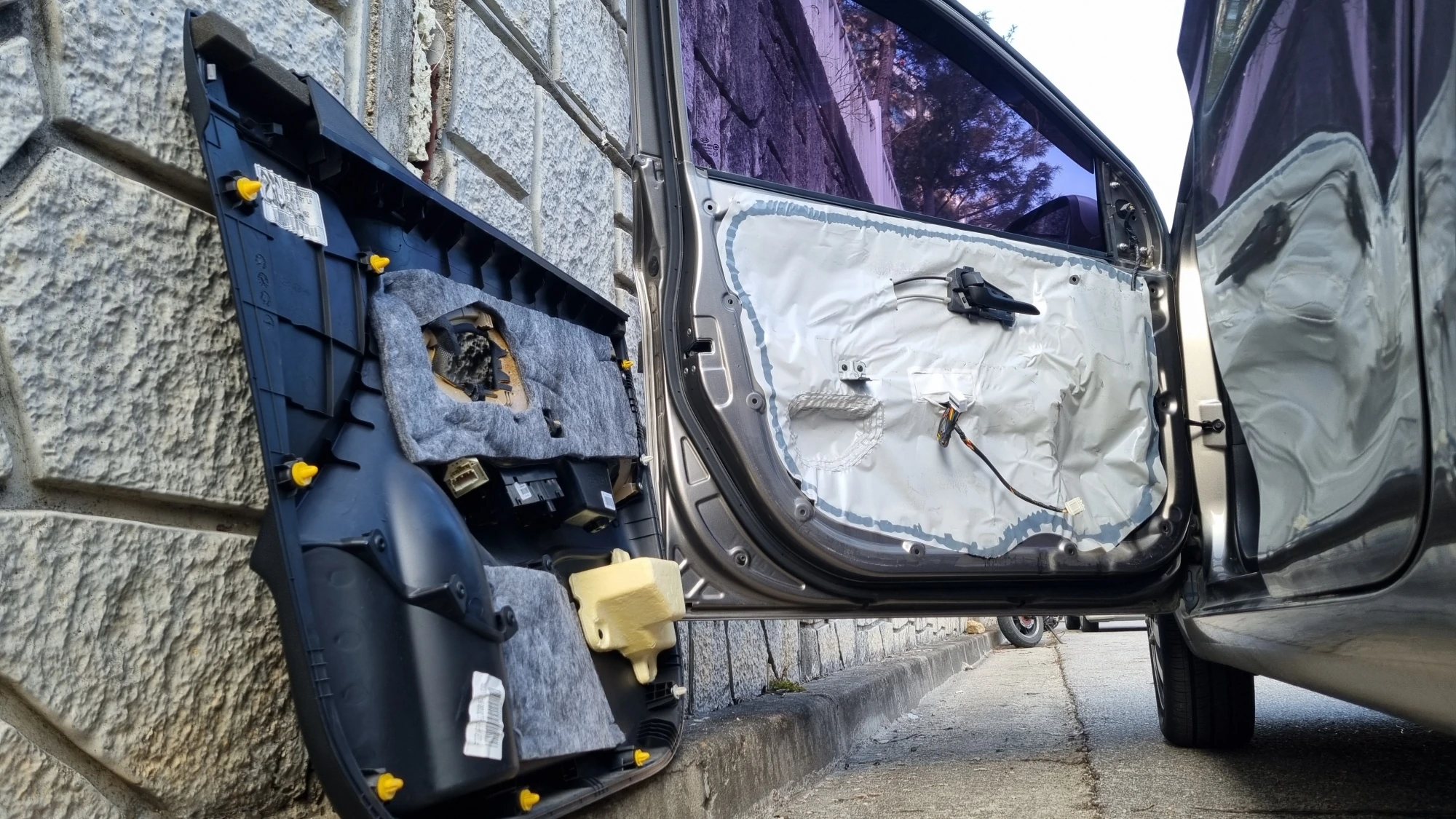

버튼스위치에 연결된 잭을 모두 분리하면 위에 사진처럼 도어트림이 도어에서 완전히 탈거됩니다.

올뉴모닝 윈도우 스위치 사이드미러 각도 조절버튼 교체방법

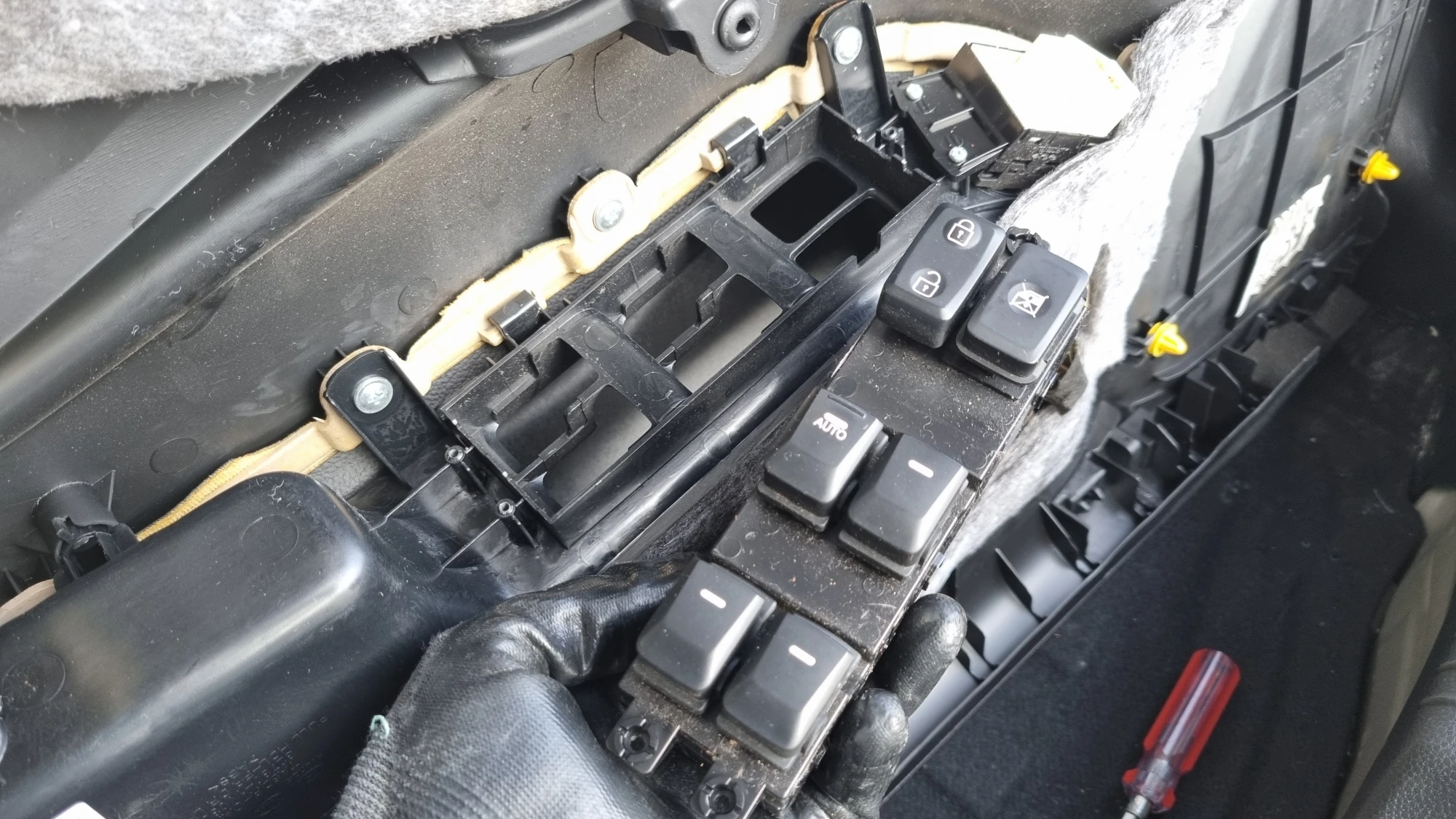

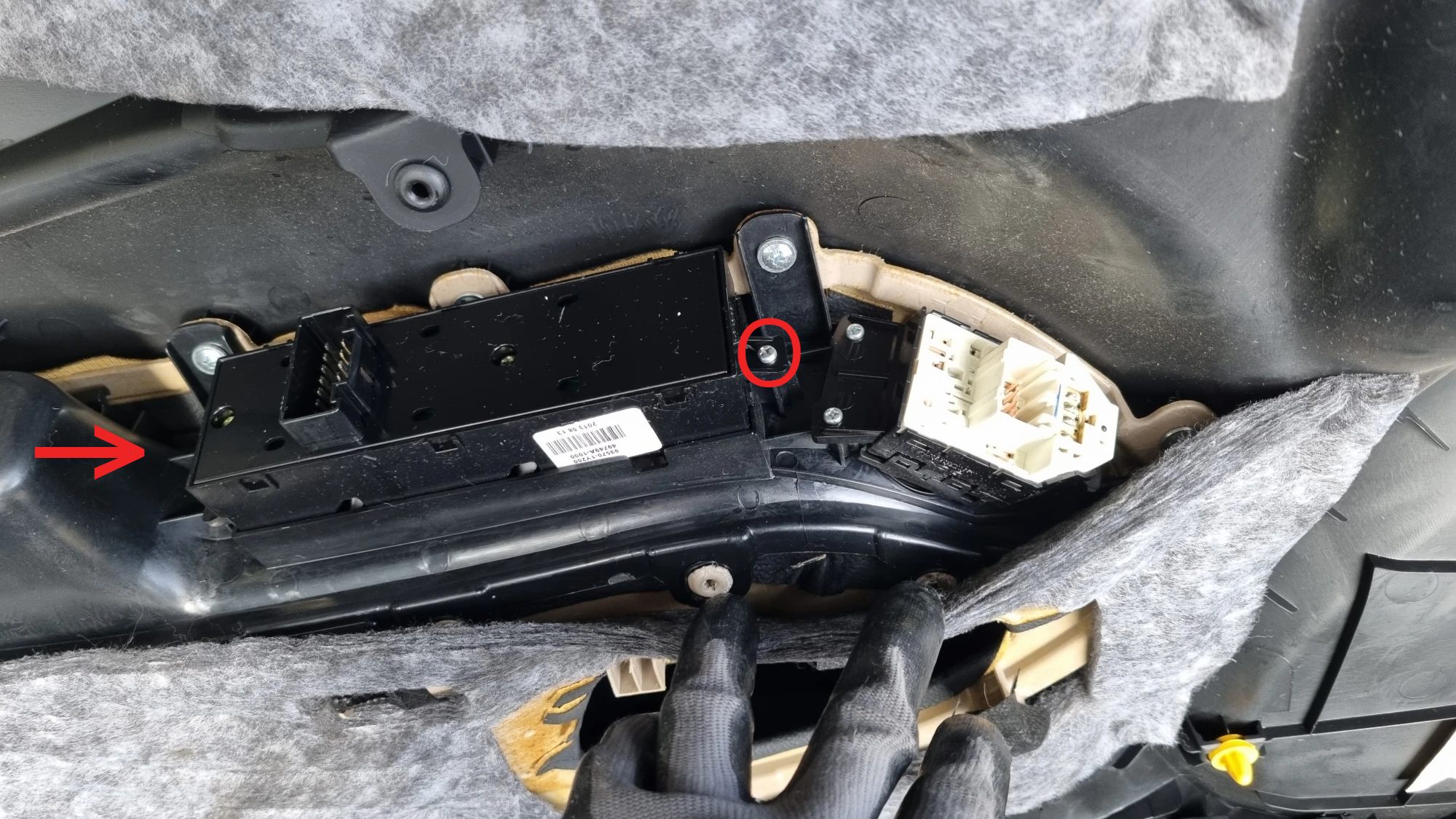

 위에 사진은 올뉴모닝 운전석 파워윈도우 스위치의 모습으로 왼쪽 사진 동그라미로 표시된 곳이 고정 볼트이며 반대쪽 화살표가 가리키는 곳에는 두 개의 고정 볼트가 있습니다.

세 개의 고정 볼트를 모두 풀면 오른쪽 사진처럼 윈도우 스위치 버튼이 분리됩니다.

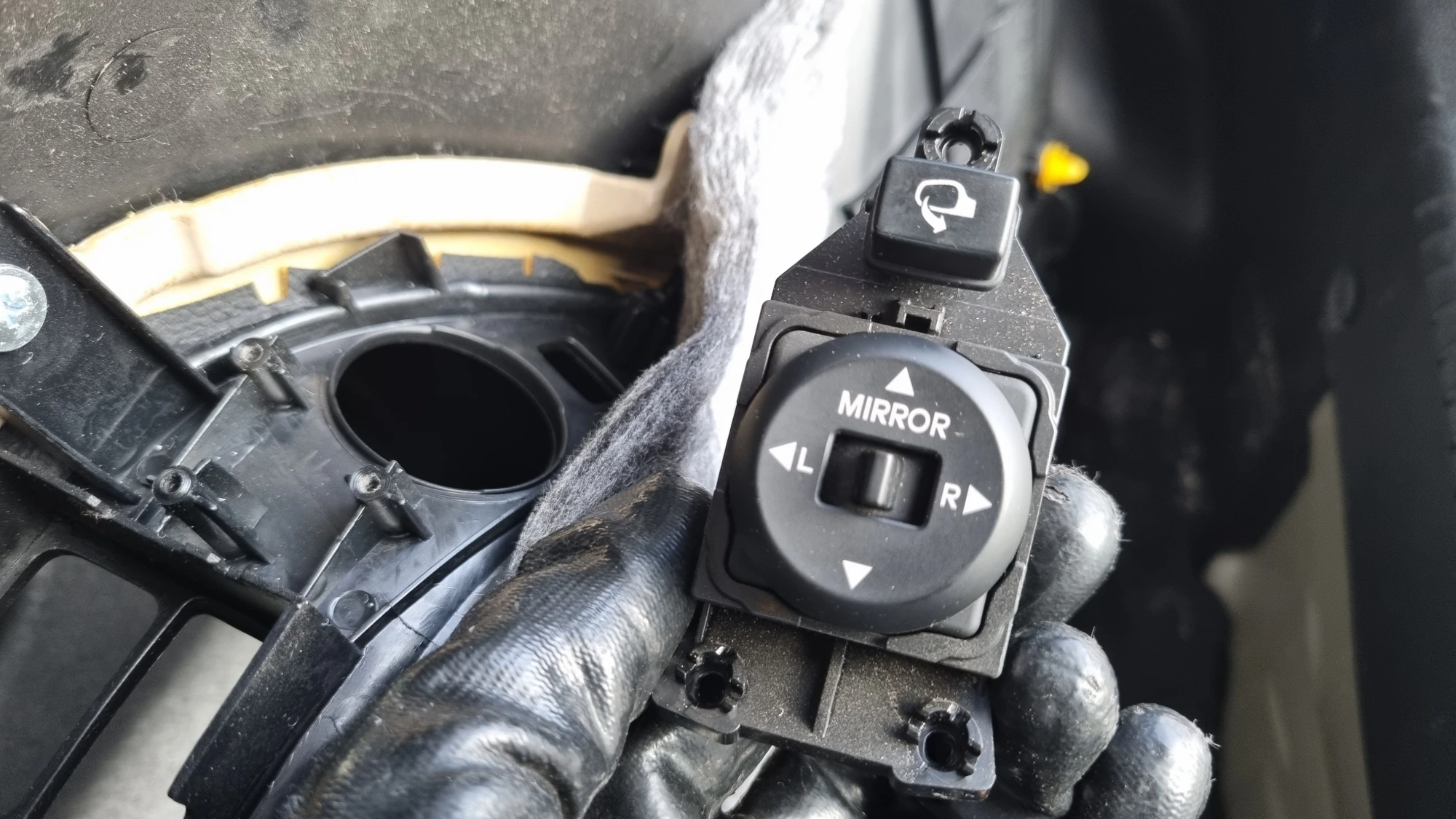

위에 사진은 사이드미러를 펴거나 접을 때 또는 거울의 각도를 조정할 때 사용하는 스위치 버튼입니다.

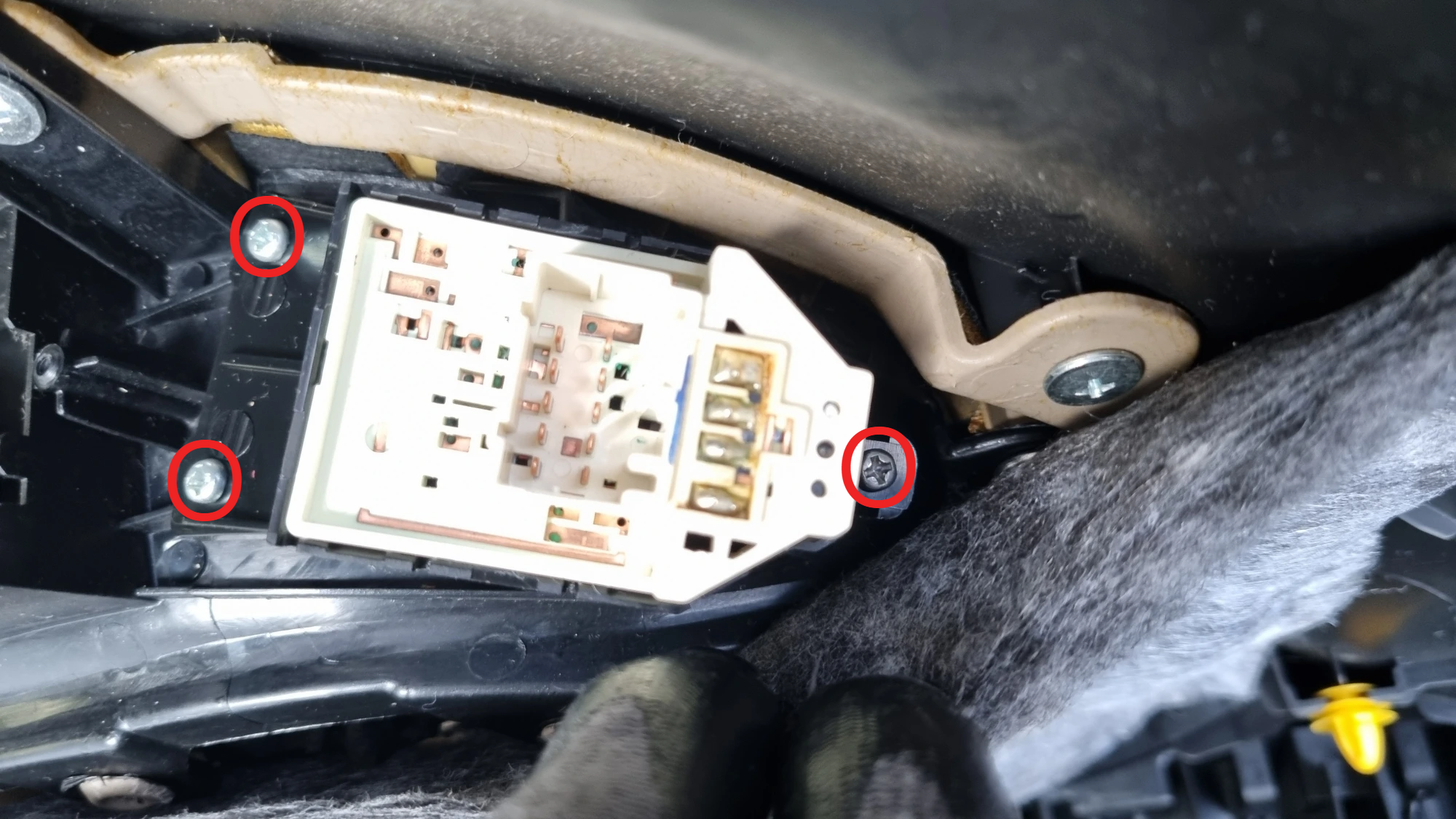

왼쪽 사진 동그라미로 표시된 것이 고정 볼트이며 세 개의 고정 볼트를 모두 풀면 오른쪽 사진처럼 사이드미러 스위치 버튼이 떨어집니다.

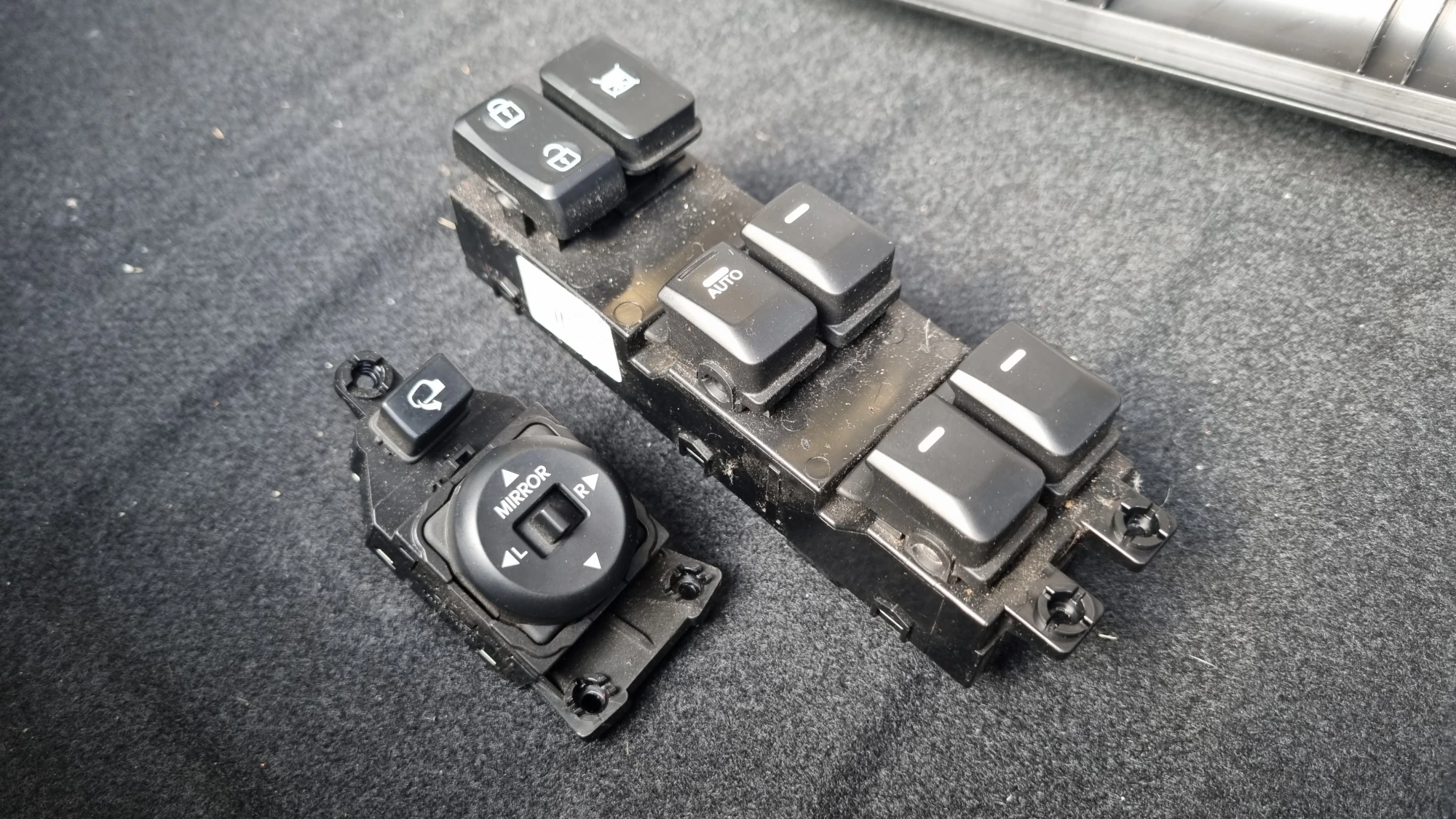

윈도우 스위치와 사이드미러 버튼스위치 모두 부품으로 구입할 수 있는데 연식에 따라서 다른 부품이 사용될 수도 있기 때문에 부품을 주문할 때 차종 연식뿐만 아니라 차대번호를 함께 확인해서 주문하는 것이 정확합니다.

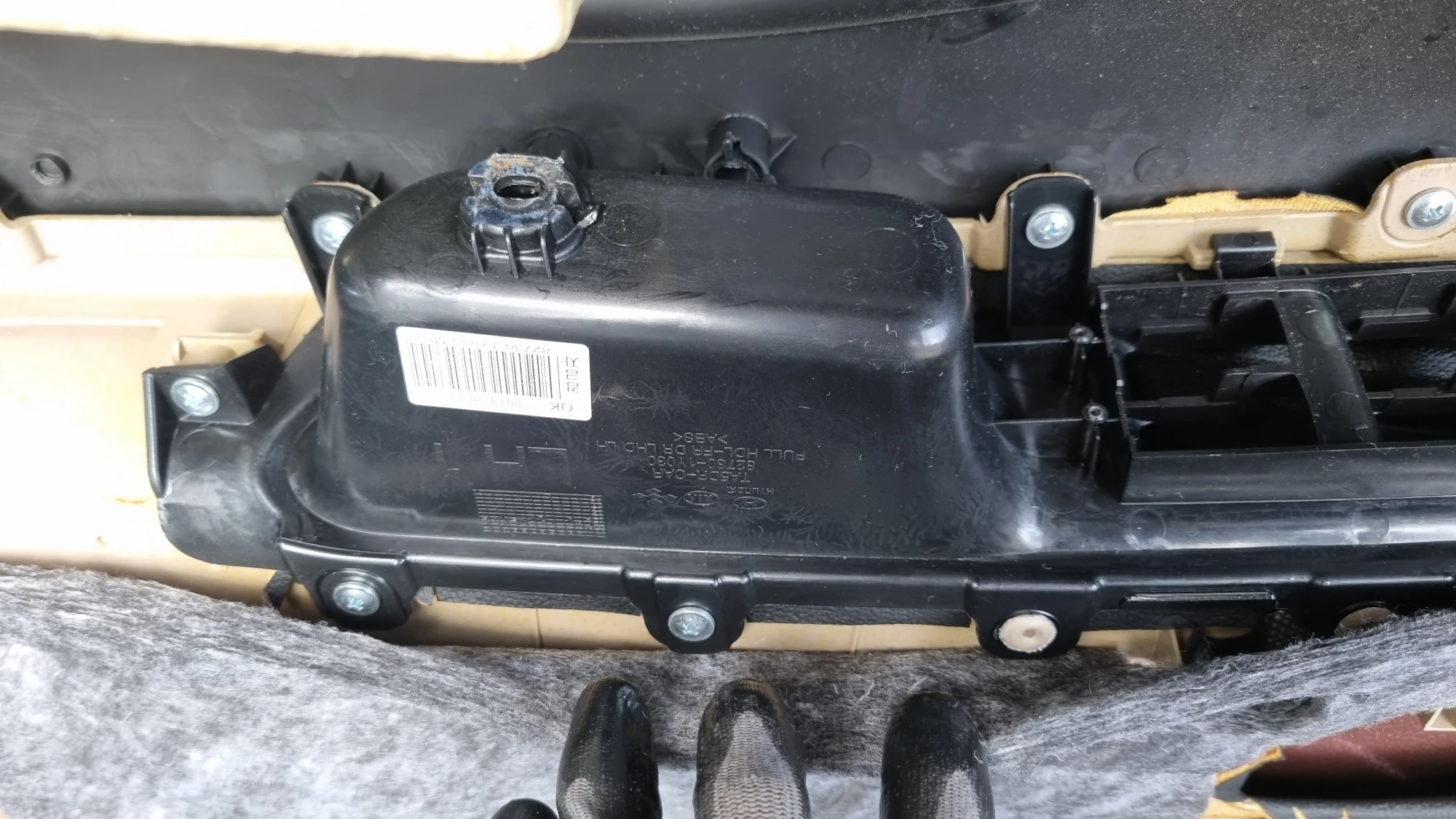

오른쪽 사진은 운전석 도어 팔걸이의 모습으로 대부분 볼트로 고정되어 있지만 몇 개가 리벳 형태로 되어 있어서 만약 팔걸이 부분을 교체해야 하는 상황이라면 이 부분을 먼저 확인하고 적업 여부를 판단해야 합니다.

파워윈도우 스위치와 사이드미러 조정 스위치를 고정할 때는 방향에 맞춰 끼우고 앞서 풀었던 볼트를 다시 조여서 고정하면 됩니다.

운전석 도어트림 조립 고정 방법

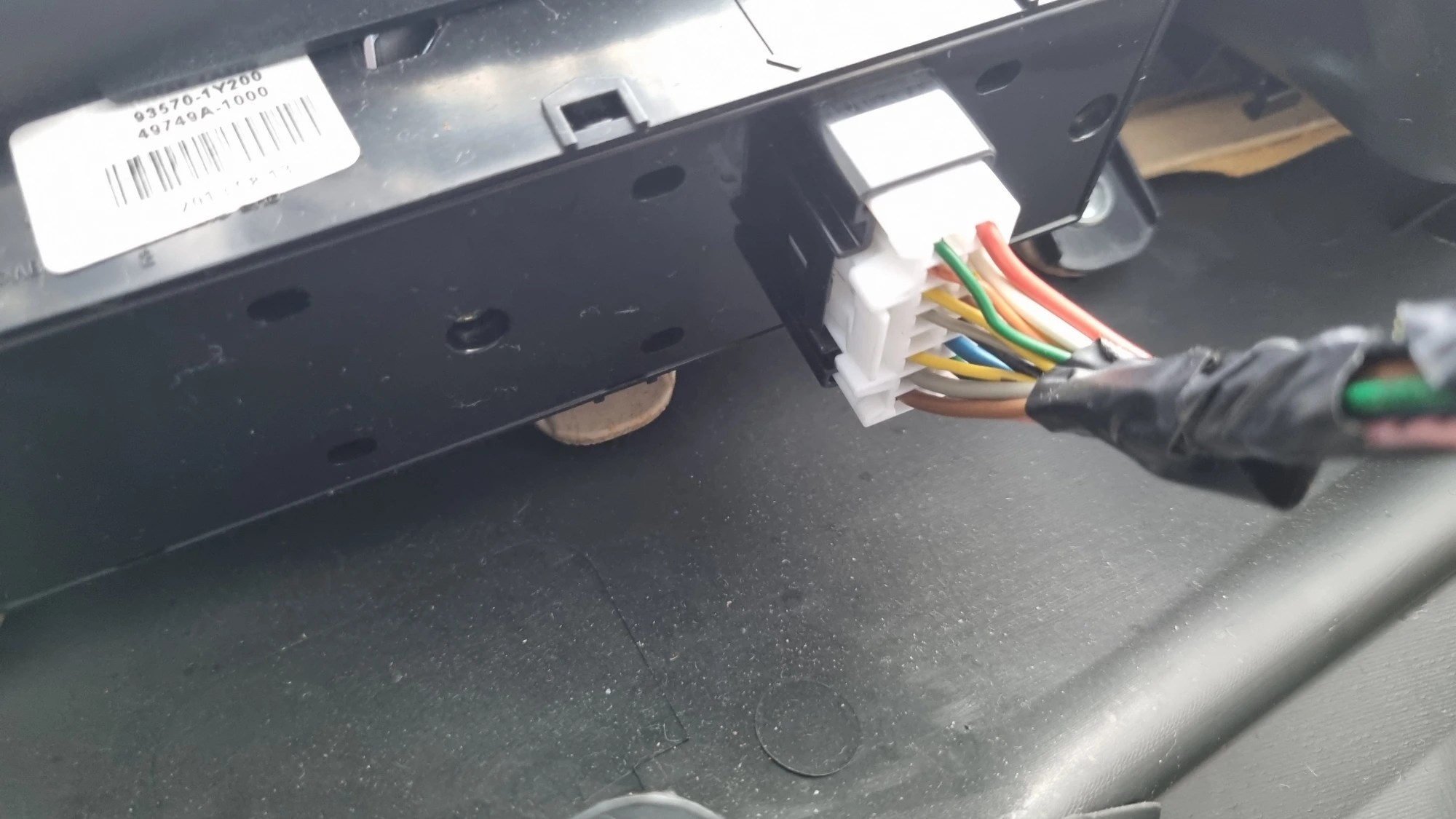

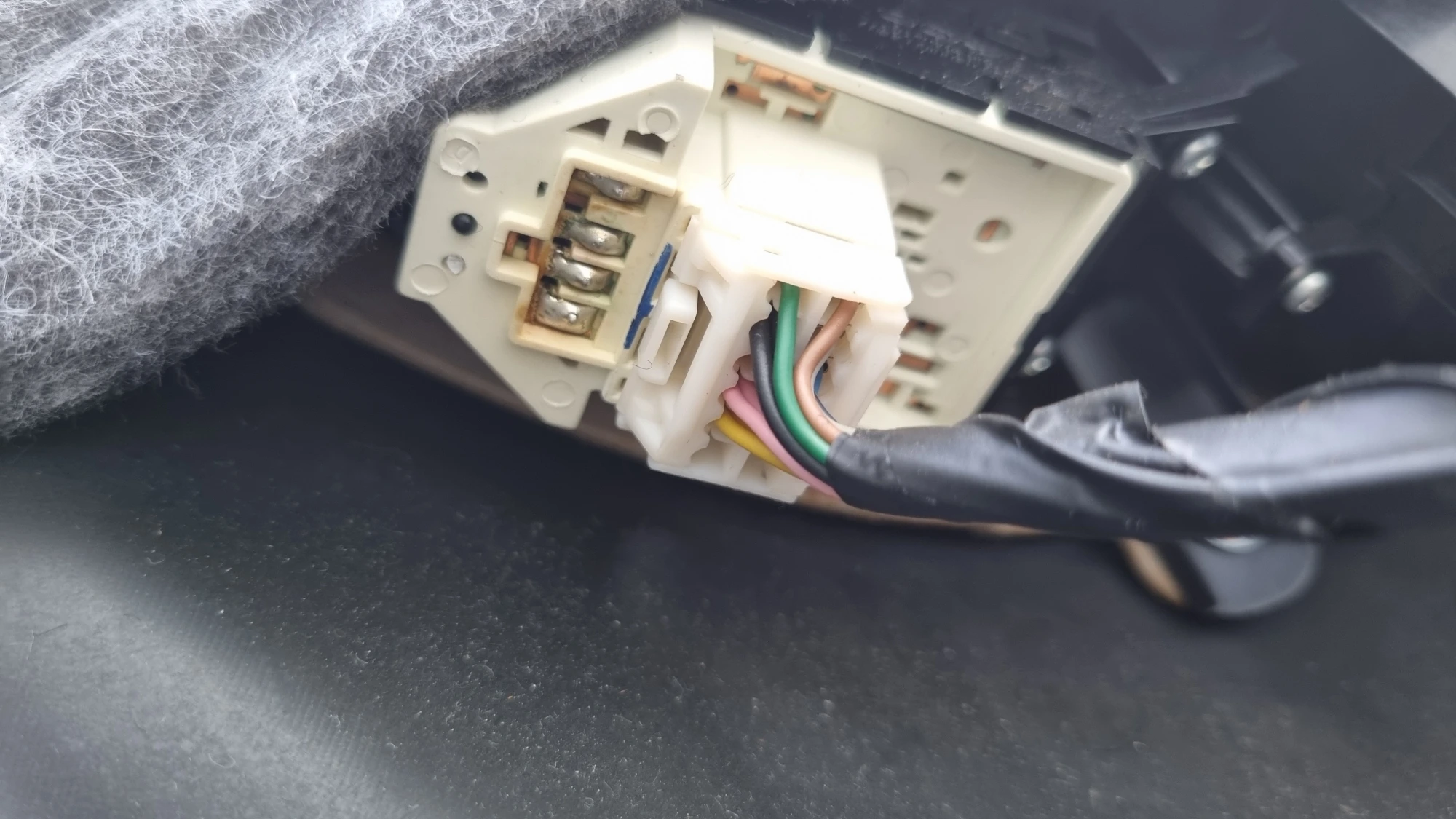

위에 사진처럼 앞서 빼놨던 잭을 다시 본래 위치에 끼웁니다.

잭을 끼운 다음 도어트림을 조립하기 전에 해당 스위치가 정상적으로 작동하는지 확인합니다.

왼쪽 사진처럼 도어트림 위쪽을 도어 위쪽 틈사이에 끼워 넣고 걸어둡니다.

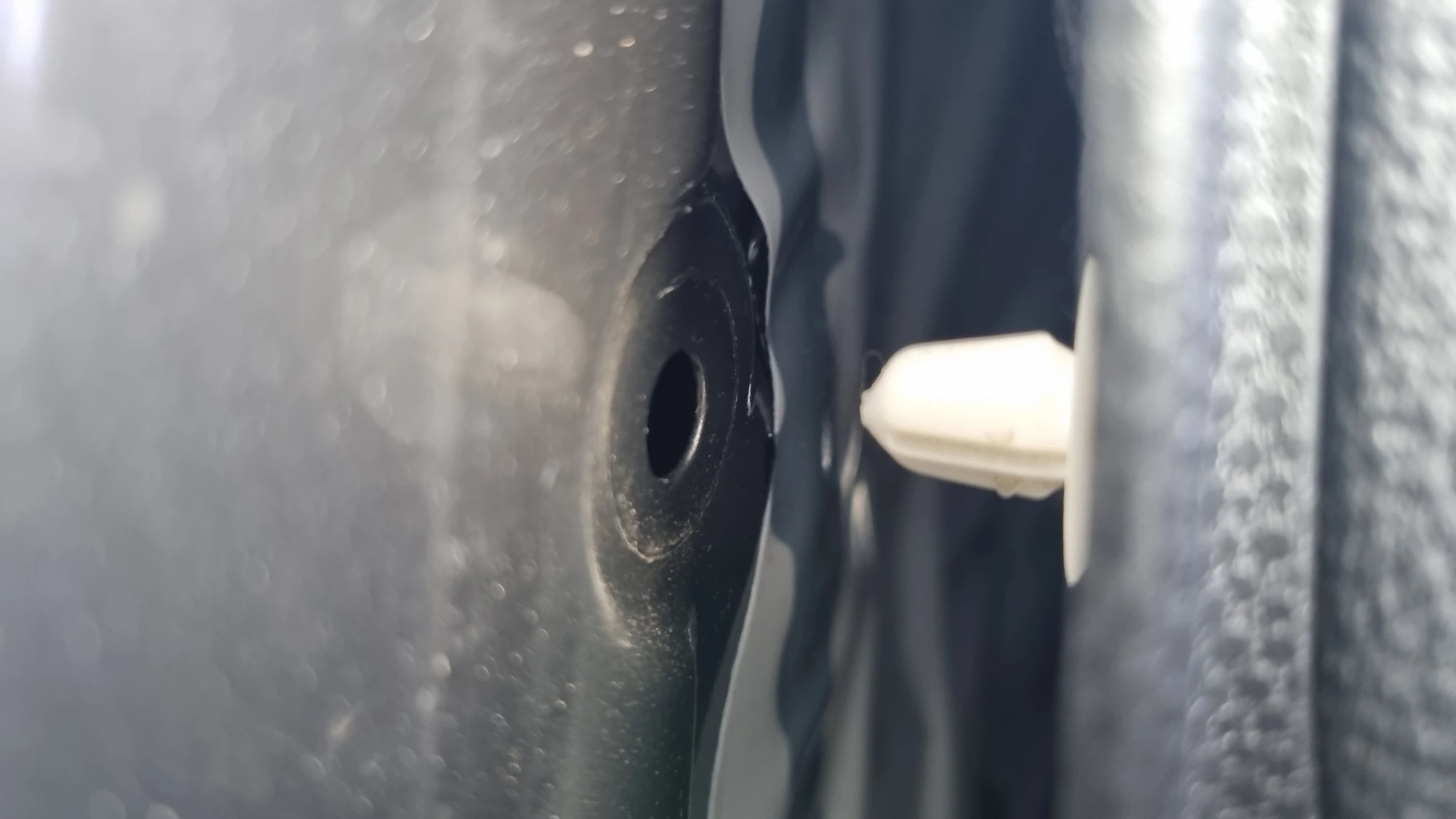

그리고 고정 부품이 도어에 끼워지도록 눌러주면 되는데 가운데 사진처럼 고정 부품과 구멍 위치에 맞춰 놓고 가볍게 툭툭 쳐서 끼웁니다.

이때 구멍이 맞지 않은 상태에서 충격을 가하면 부품이 부러질 수도 있으니 오른쪽 사진 도어트림 고정 부품의 위치를 참고해서 하나도 빠짐없이 끼워줍니다.

도어트림을 고정한 후에 테두리에 들뜬 부분이 없는지 확인합니다.

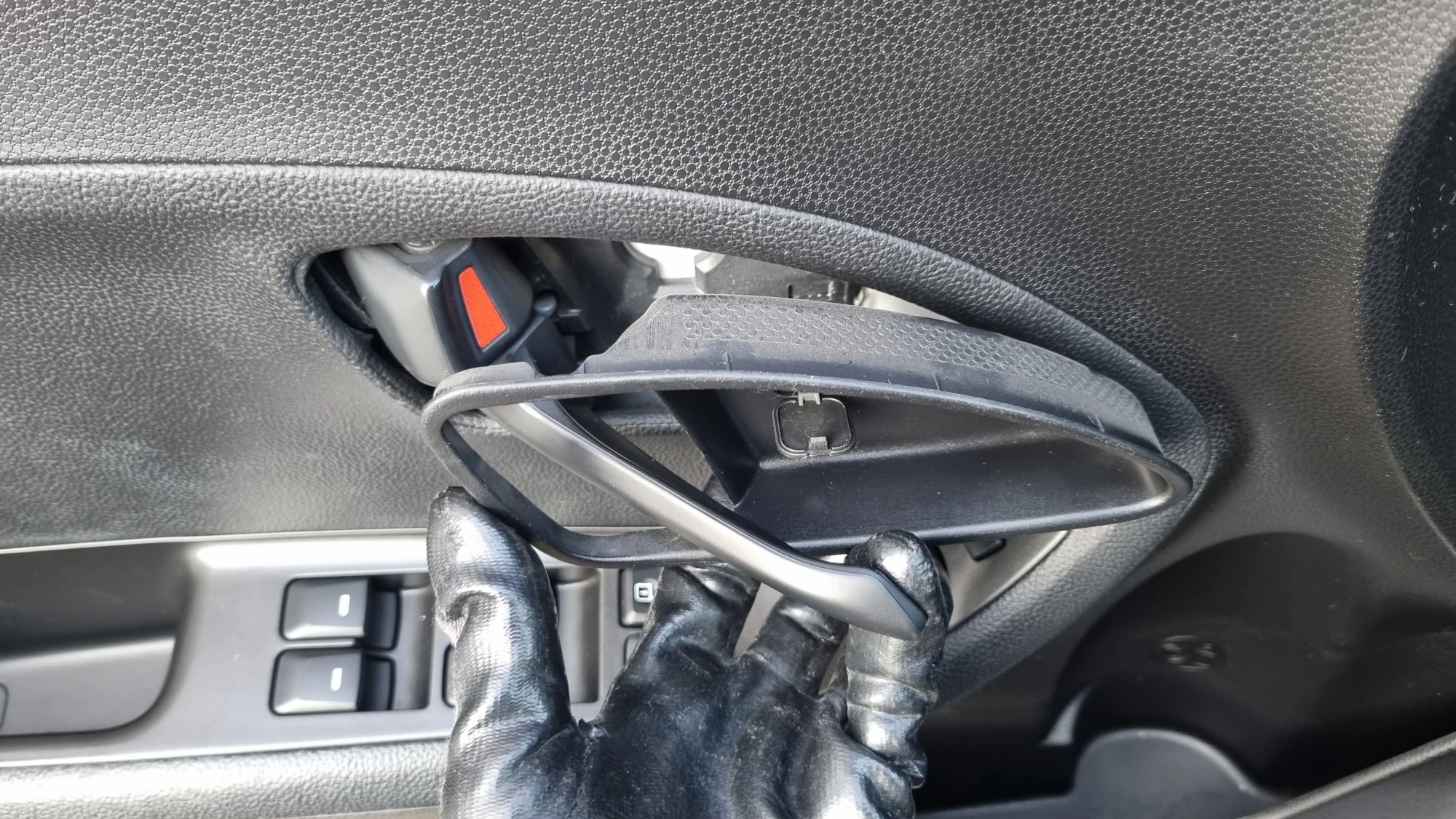

왼쪽 사진처럼 도어열림 레버를 당긴 상태에서 커버를 끼우고 오른쪽 사진처럼 고정 볼트를 끼워 고정합니다.

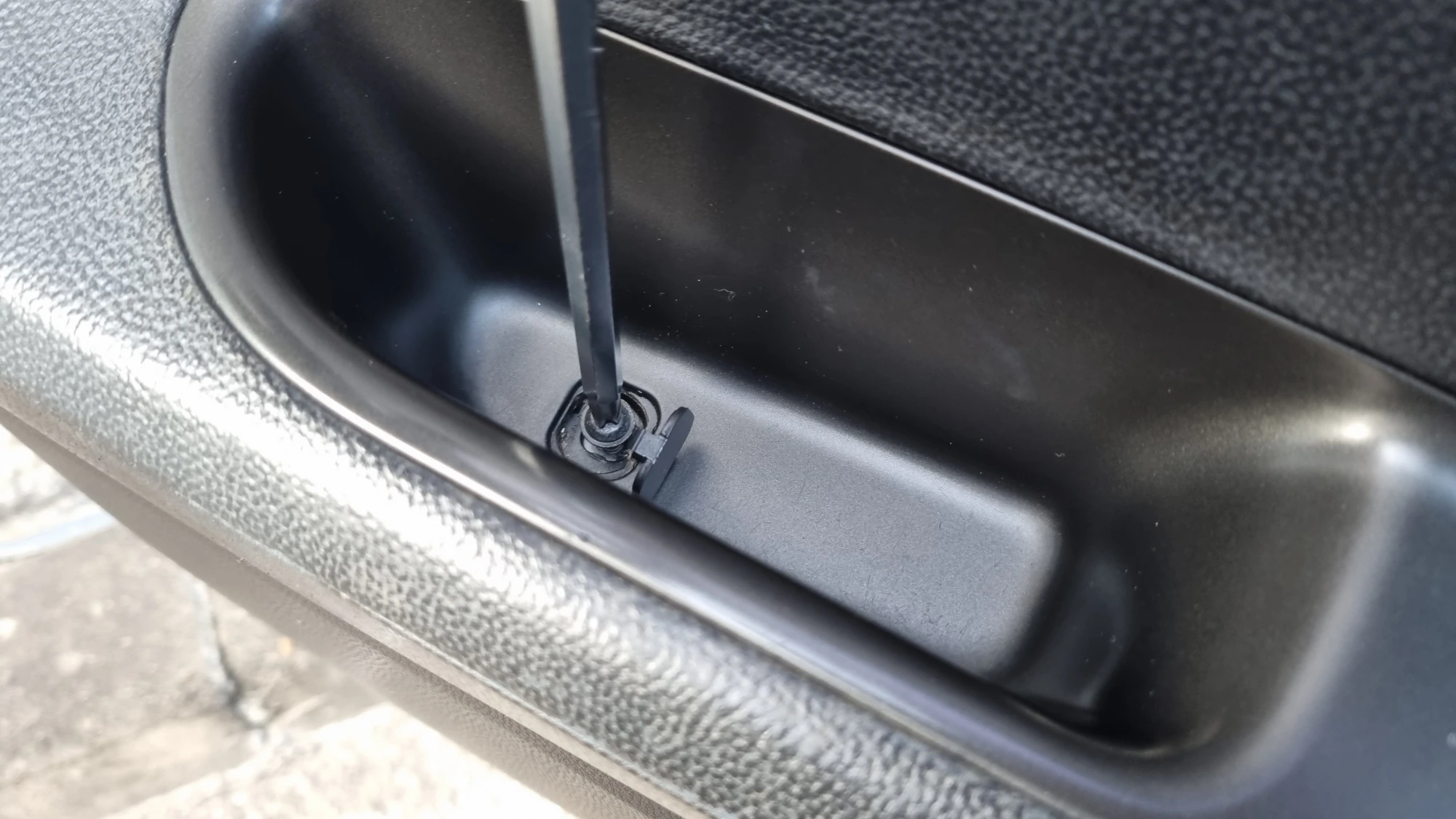

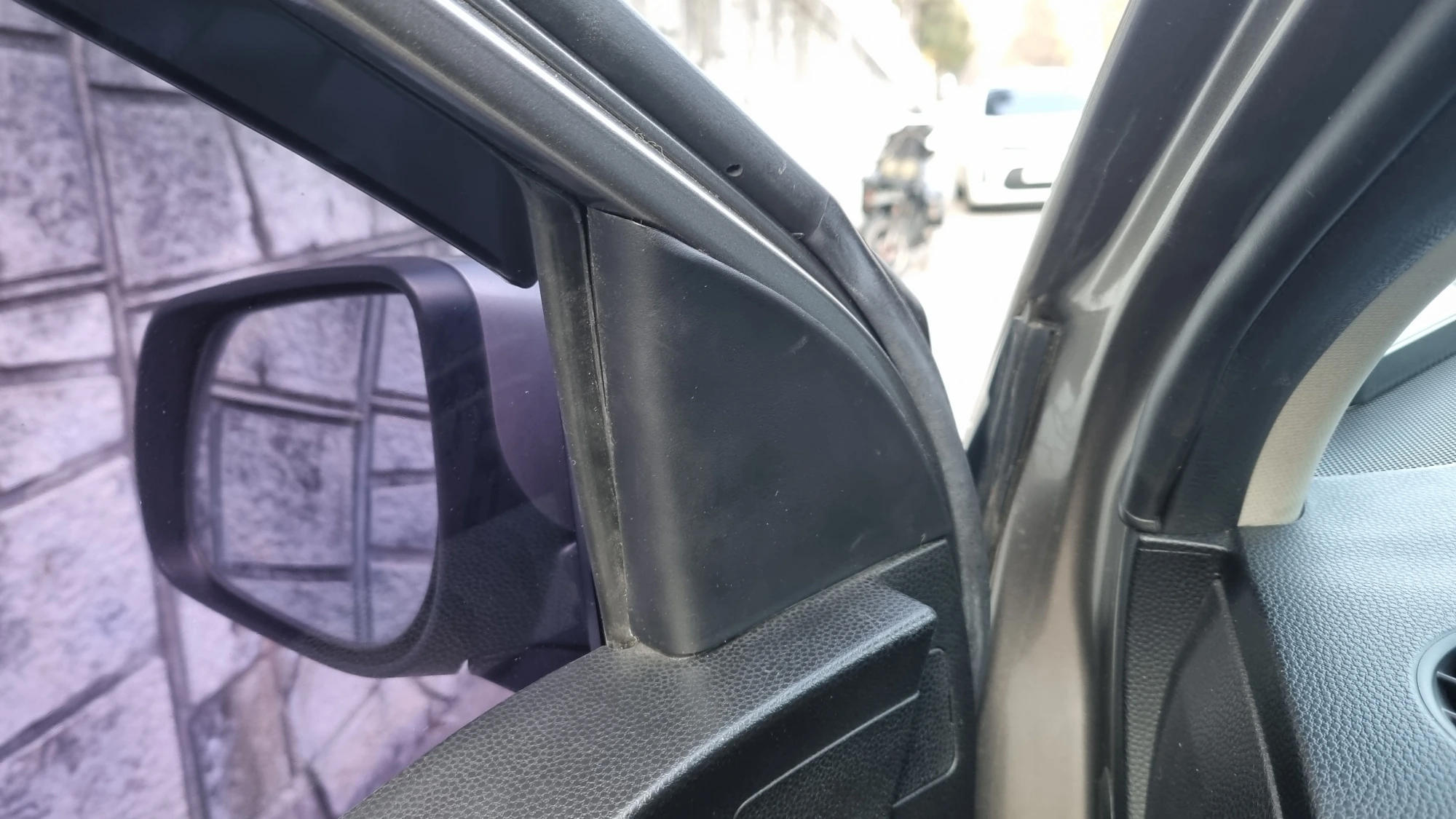

왼쪽 사진처럼 손잡이 안쪽에도 고정 볼트를 끼워 고정하고 오른쪽 사진처럼 사이드미러 커버를 닫아줍니다.
