뉴SM3 사이드미러 떼는 방법 교체 장착 방법

2010년식 뉴SM3 운전석 사이드미러 교체 할 때 탈거 떼는 방법 및 장착 방법

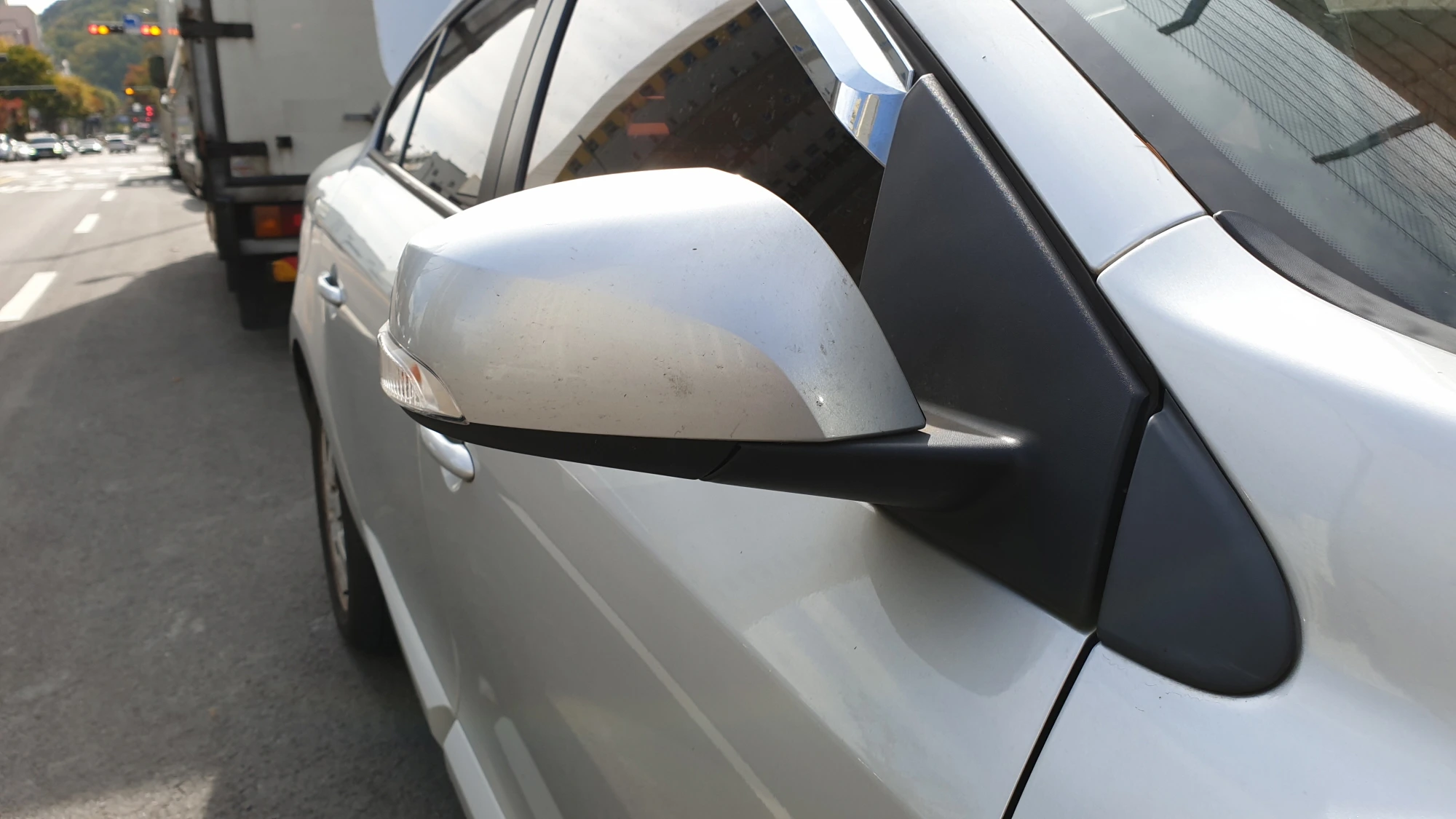

본문의 차량은 2010년에 출고된 뉴SM3 승용차로 본문에서는 운전석 도어에 달려있는 사이드미러를 떼는 방법과 장착하는 방법을 정리해 봤습니다.

참고로 보조석에 사이드미러는 대칭 구조로 되어 있어서 볼트 위치나 모양이 반대로 되어 있지만 떼는 방법이나 장착방법은 동일합니다.

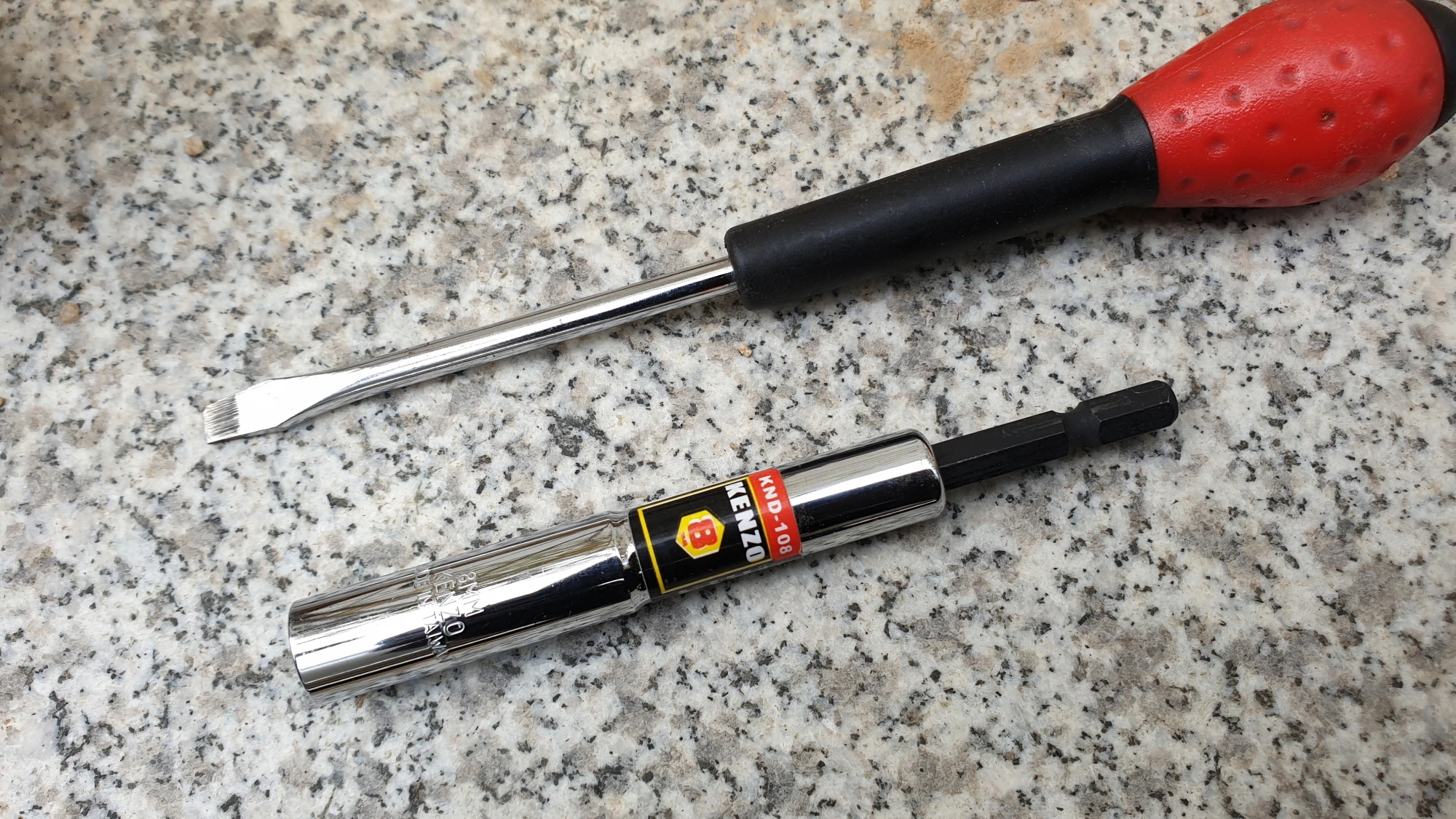

뉴SM3 사이드미러 교체 작업에는 일자드라이버와 8mm 복스 그리고 T20 별 드라이버 렌치가 필요합니다.

뉴SM3 사이드미러 탈거 떼는 방법

운전석 도어를 열고 왼쪽 사진 빨간색 화살표가 가리키는 틈에 일자드라이버 또는 플라스틱 리무버를 끼우고 몸 쪽으로 당겨서 커버를 떼어냅니다.

이때 날카로운 금속 드라이버를 그대로 사용하면 도색이 벗겨지거나 커버에 흠집이 생길 수 있기 때문에 끝에 휴지 또는 얇은 천을 감싸서 조심스럽게 작업해야 흠집이 생기는 것을 예방할 수 있습니다.

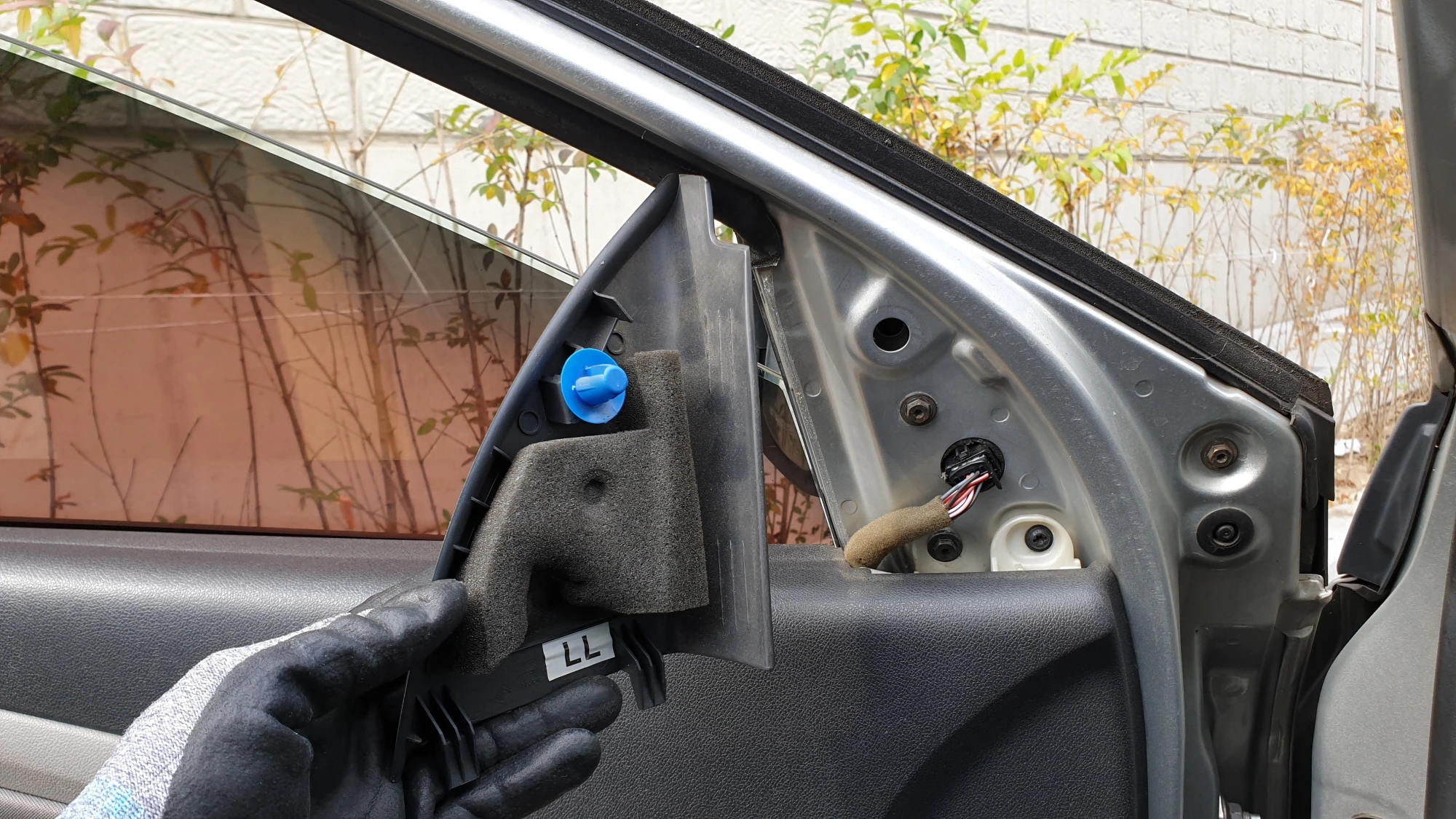

오른쪽 사진은 커버가 열린 상태의 모습으로 커버 가운데 파란색 부품이 끼워져 있지만 본래는 차체 구멍에 끼워져 있어야 합니다.

커버를 열 때 저 파란색 부분이 있는 쪽을 먼저 열어야 하며 위쪽을 열고 커버를 하늘 방향으로 들어 올려서 빼는 방식이기 때문에 아래쪽부터 빼내는 것은 불가능합니다.

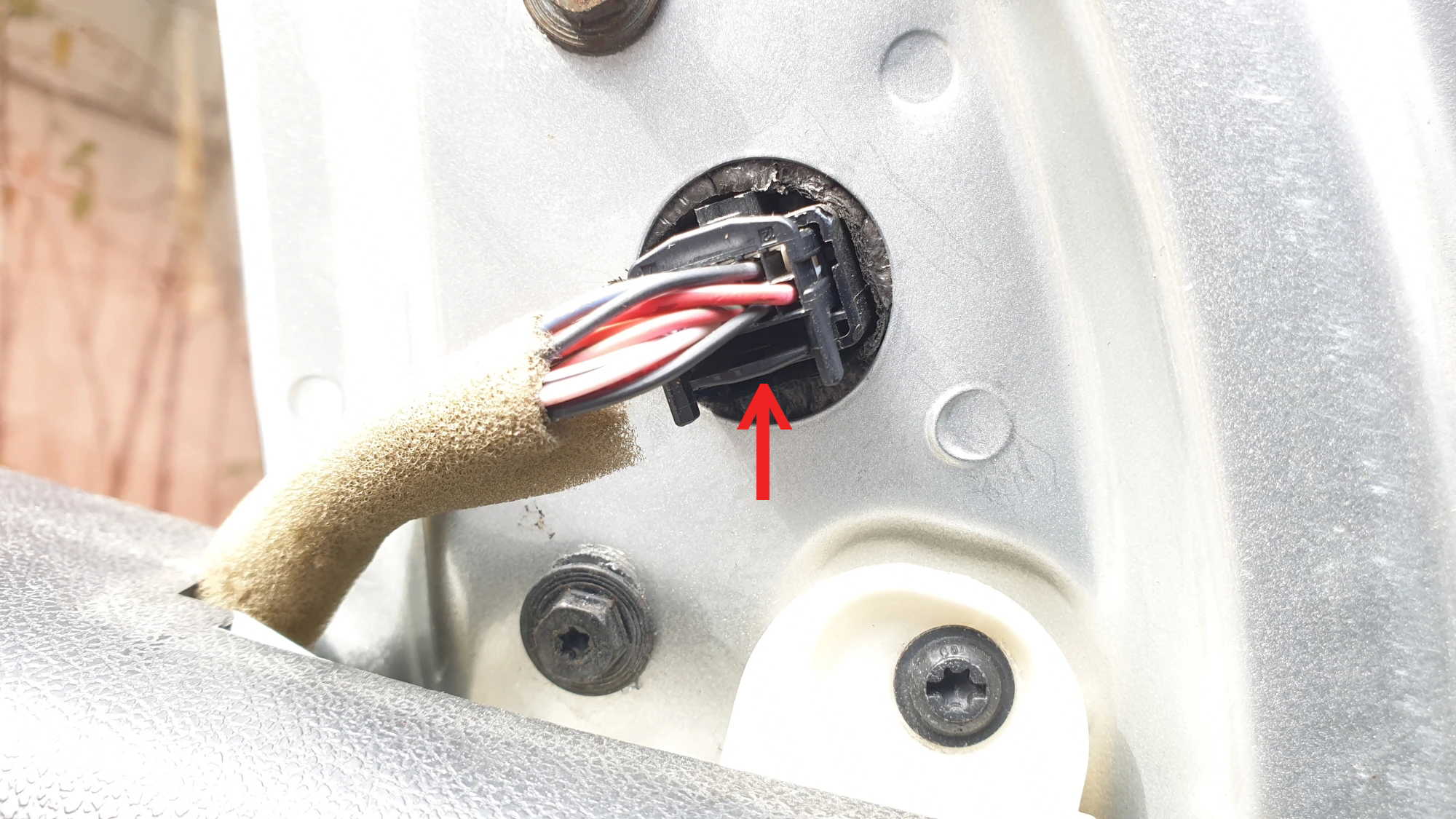

커버를 열면 사이드미러에 연결된 잭이 있으며 왼쪽 사진 화살표가 가리키는 부분을 전선방향으로 누른 상태에서 당기면 오른쪽 사진처럼 빠집니다.

잭에는 얇은 전선이 여러 가닥 연결되어 있고 전선에 무리한 힘이 가해지면 전선이 잭에서 빠지거나 끊어져 잭이 파손될 수 있기 때문에 잭을 뽑을 때는 반드시 잭 부분만 잡고 빼는 것이 안전합니다.

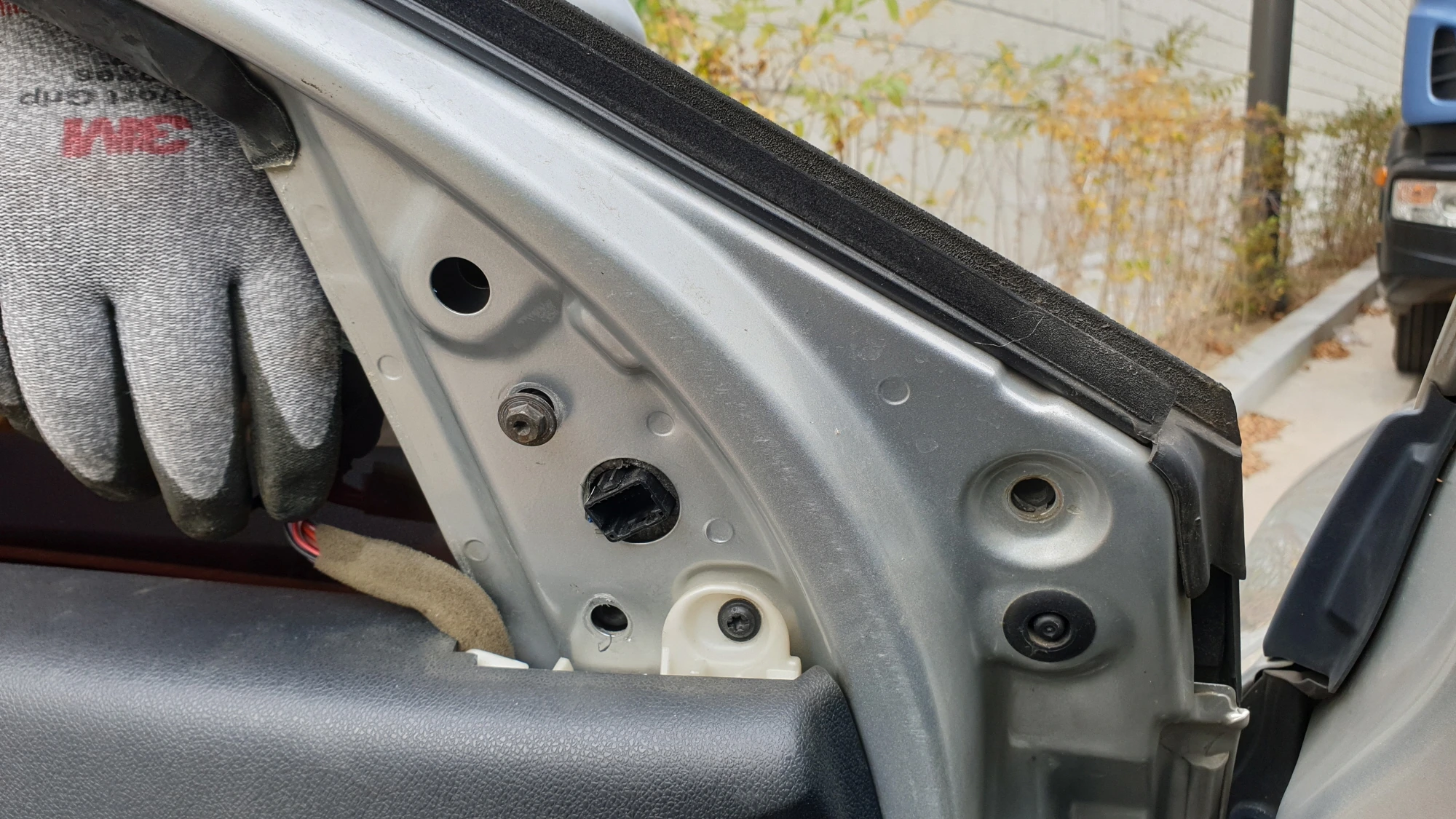

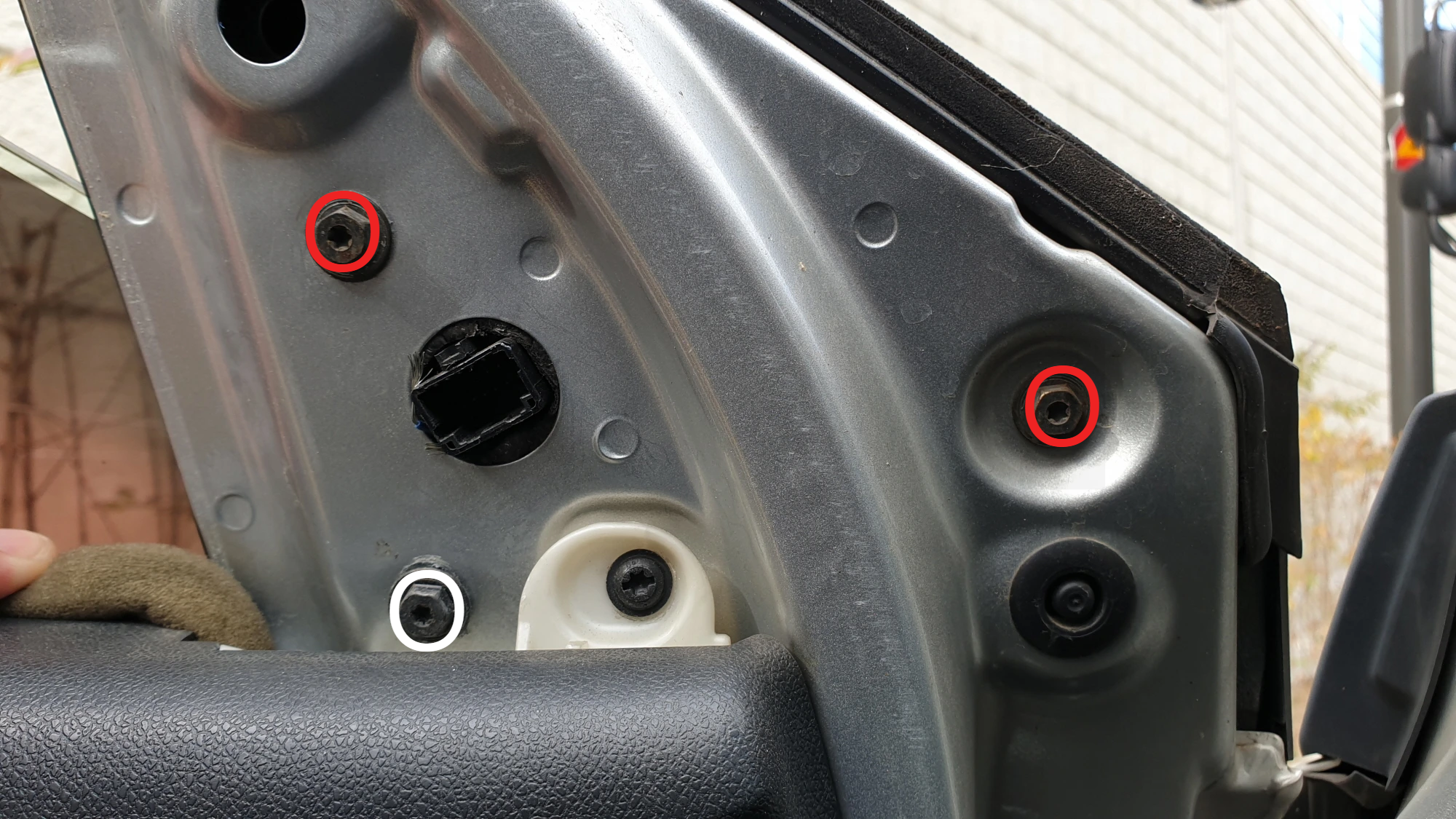

커버를 열면 왼쪽 사진처럼 고정 볼트가 나옵니다.

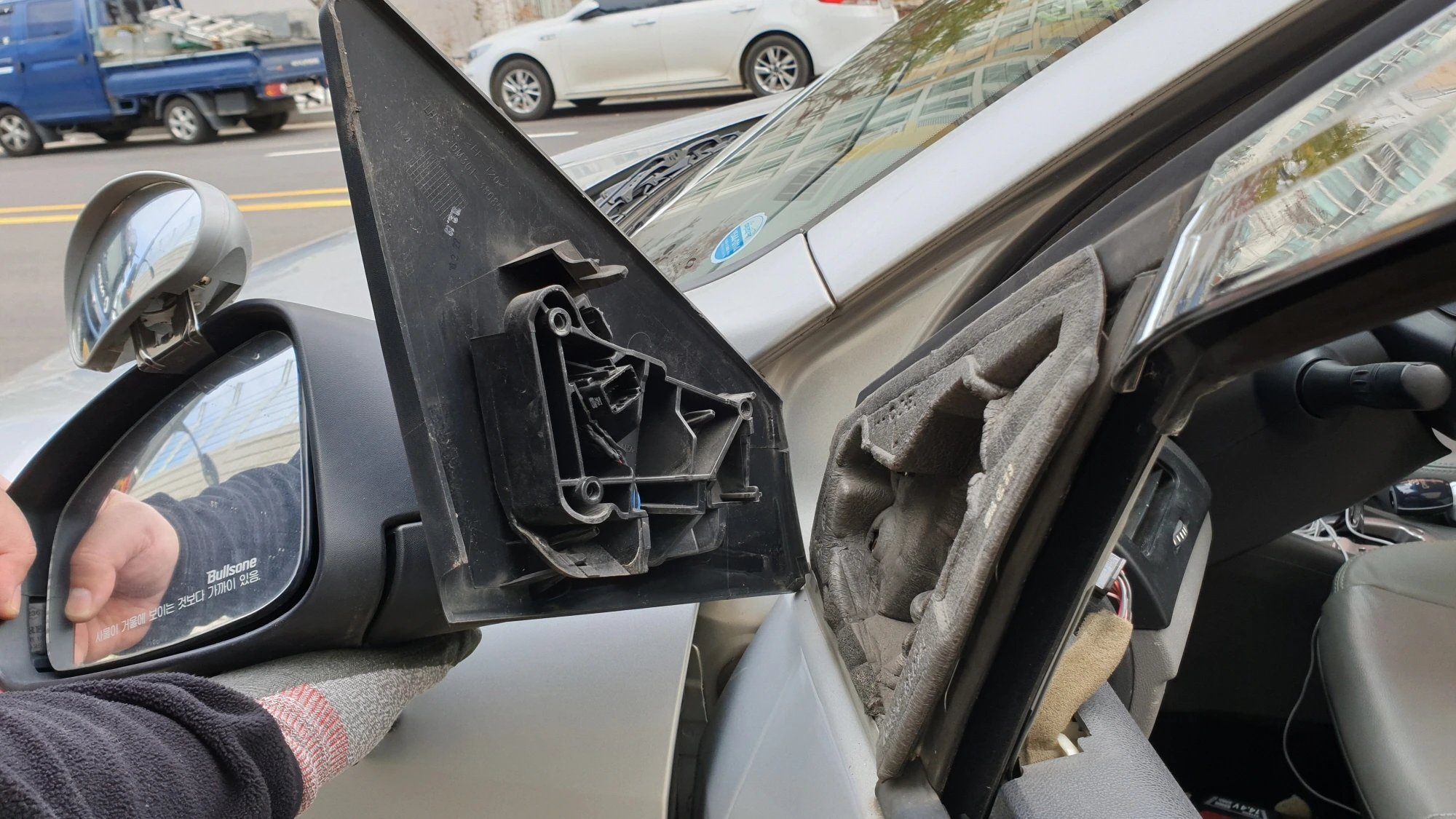

빨간색과 흰색 동그라미 안에 볼트가 사이드 미러 고정용 볼트이며 8mm 복스 또는 스패너, T20 별렌치로 풀 수 있으며 볼트를 모두 풀면 오른쪽 사진처럼 사이드미러가 도어에서 완전히 떨어집니다.

다만, 흰색 볼트는 각도가 약가 아래를 향하고 있어서 복스 드라이버로는 빼기가 힘들고 스패너 또는 T20 별렌치로 풀어야 했습니다.

주의 : 도어와 도어트림 사이에 틈이 제법 넓어서 볼트를 빼다가 그 틈으로 빠질 수 있고 틈 사이로 볼트가 빠지면 도어트림을 열어야 볼트를 꺼낼 수 있기 때문에 주의해야 합니다.

세 개의 고정 볼트를 모두 풀면 사이드 미러를 지지하는 장치가 전혀 없어지기 때문에 사이드미러가 그냥 밖으로 떨어질 수 있습니다.

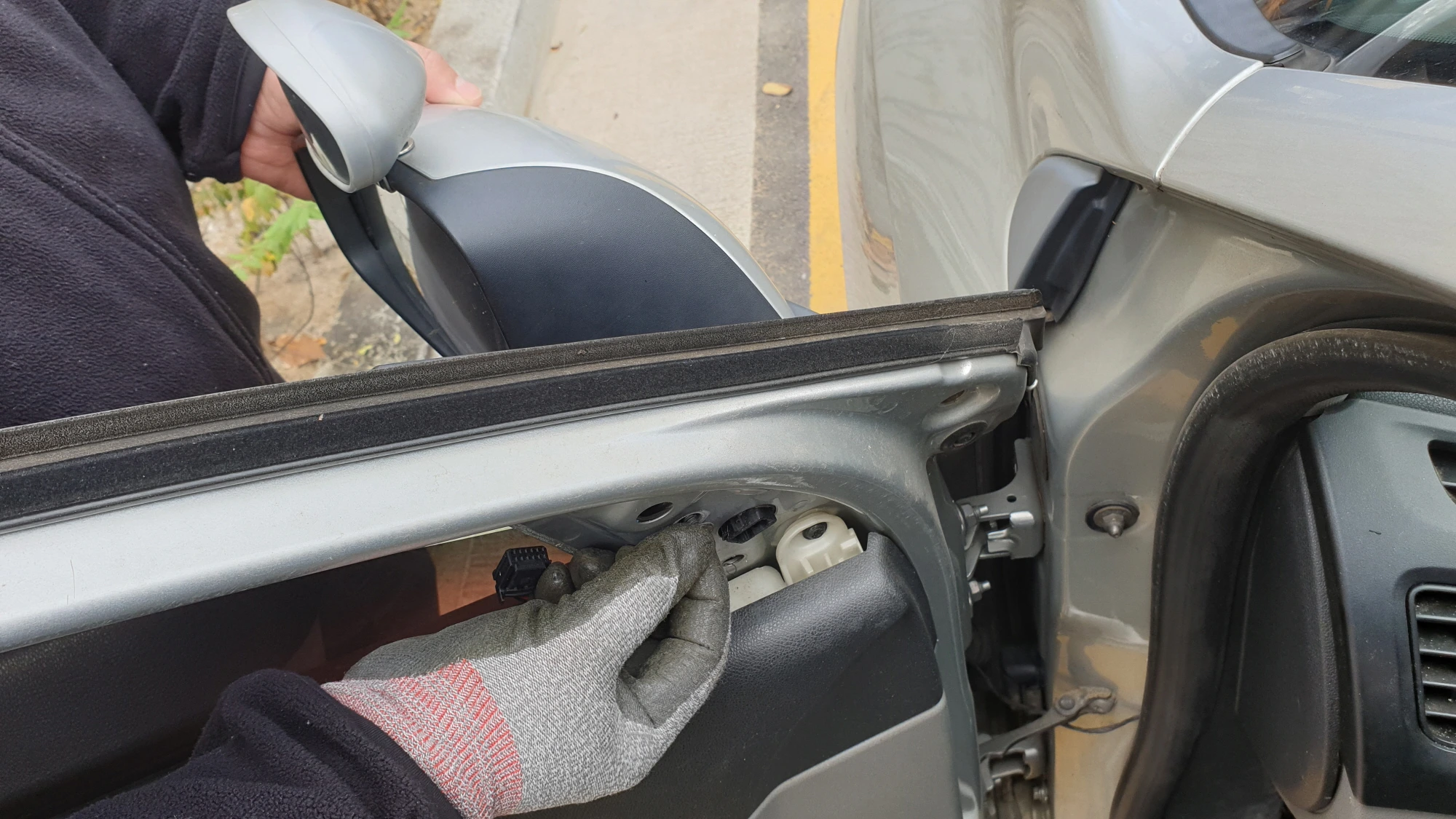

특히 사이드미러는 보기보다 무게가 묵직하기 때문에 아래로 떨어질 경우 깨지거나 파손될 수 있으니 마지막 볼트 한 개를 풀 때는 가운데 사진처럼 한 손으로 사이드미러를 받치고 볼트를 완전히 풀어주는 것이 안전합니다.

뉴SM3 사이드미러 교체 장착 방법

사이드미러를 다시 결합하는 방법은 분리할 때 역순으로 진행합니다.

먼저 사이드미러를 도어에 밀착시킨 다음 세 개의 볼트를 끼워 고정합니다.

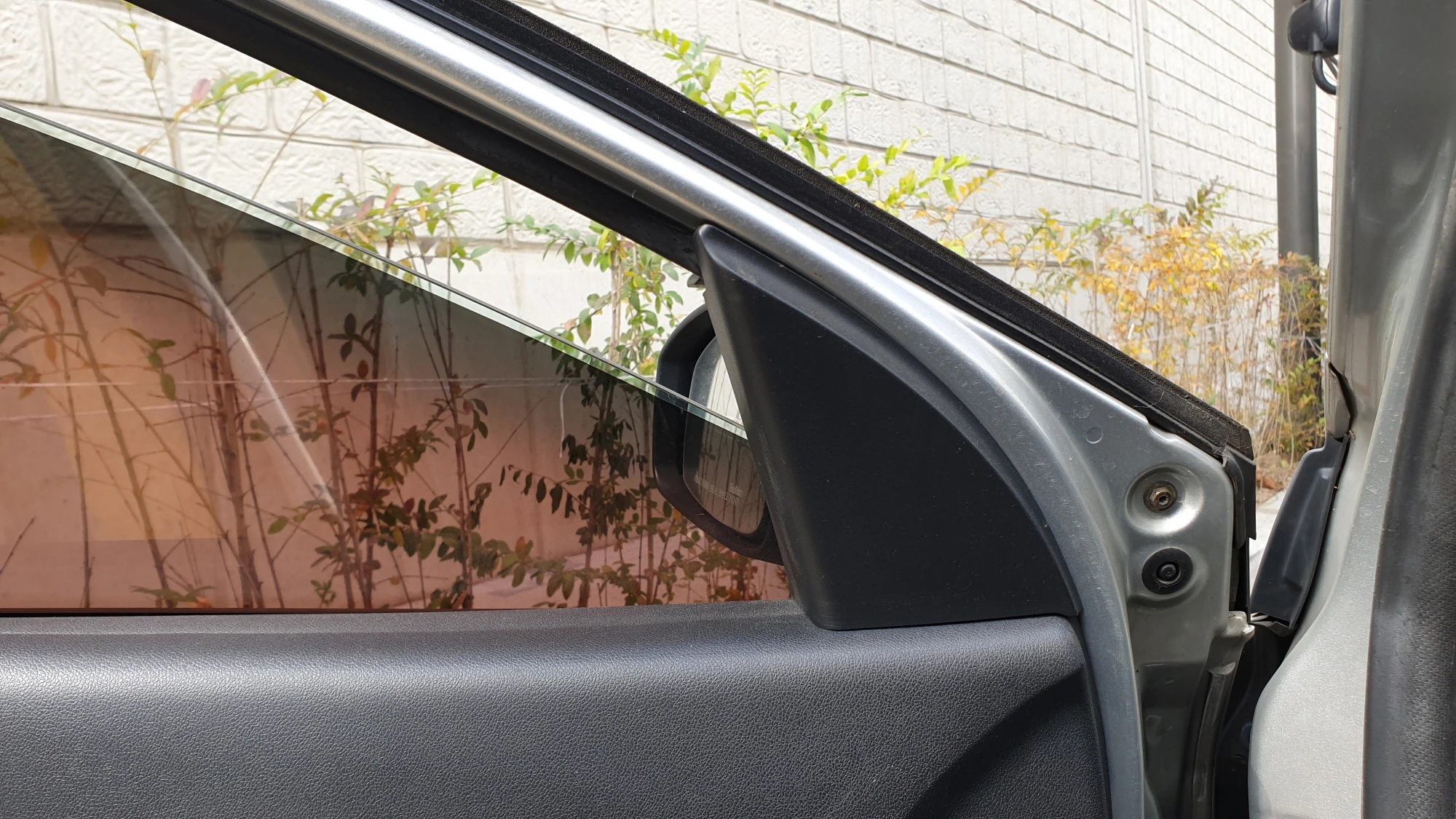

이때 볼트를 한 개씩 완전히 조이기보다는 손으로 세 개의 볼트를 모두 끼워놓은 상태에서 사이드미러를 도어에 완전히 밀착시킨 다음 세 개의 볼트를 번갈아가며 조인 다음 바깥쪽에서 사이드미러가 들뜨는 부분이 없는지 손으로 흔들었을 때 유격은 없는지 확인합니다.

만약 벌어진 틈이 있거나 흔들었을 때 흔들리는 느낌이 든다면 볼트를 한두 바퀴 정도 풀고 다시 사이드미러의 자리를 정확하게 잡고 차체에 밀착시켜 볼트를 조여줍니다.

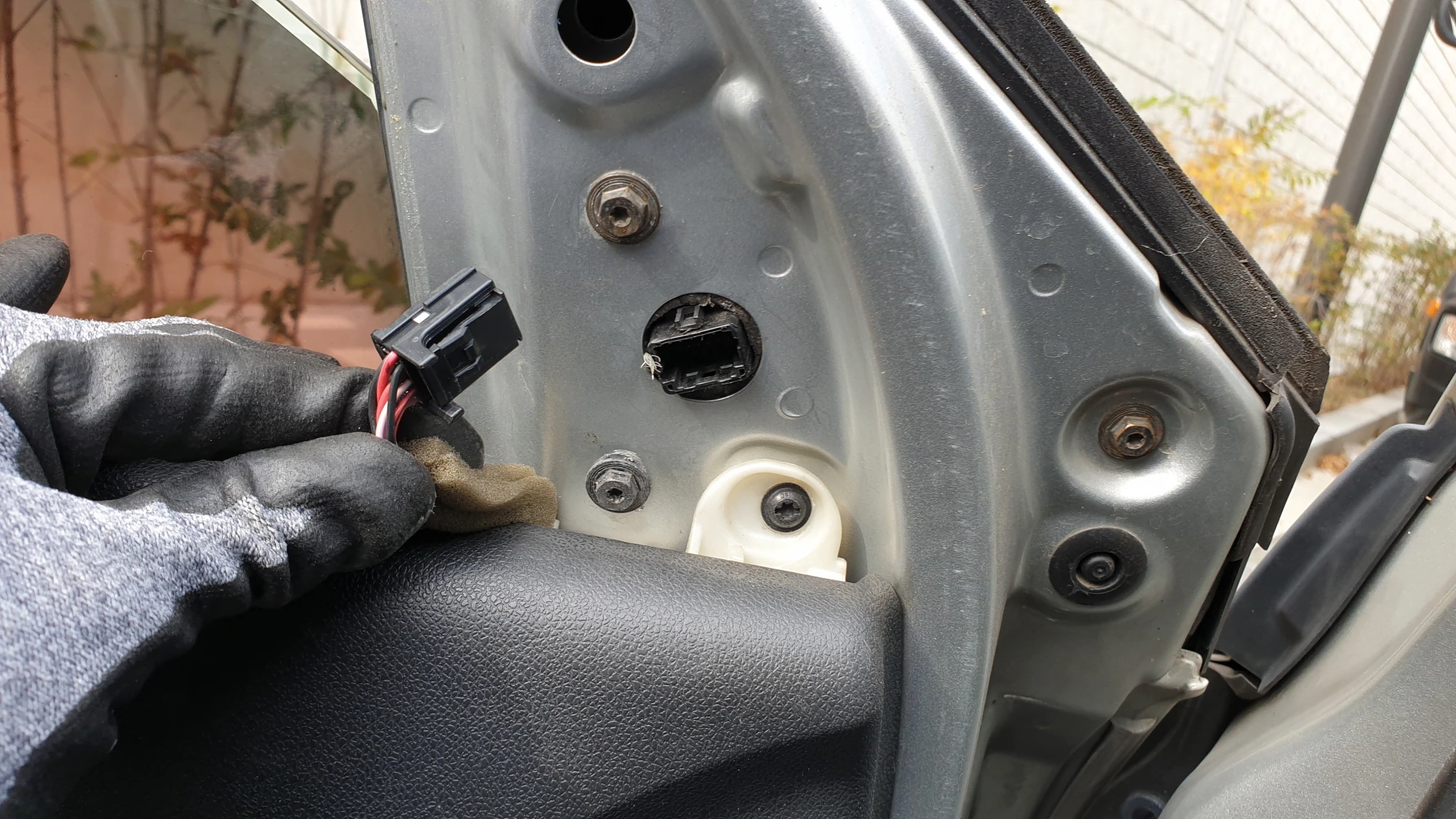

사이드미러를 고정한 다음 잭을 모양에 맞춰 최대한 깊이 눌러서 끼웁니다.

잭을 연결한 다음에는 사이드미러의 거울 각도가 정상적으로 조정되는지 확인하고 접이식 사이드미러의 경우 스위치를 눌렀을 때 제대로 펼쳐지고 접히는지 테스트를 합니다.

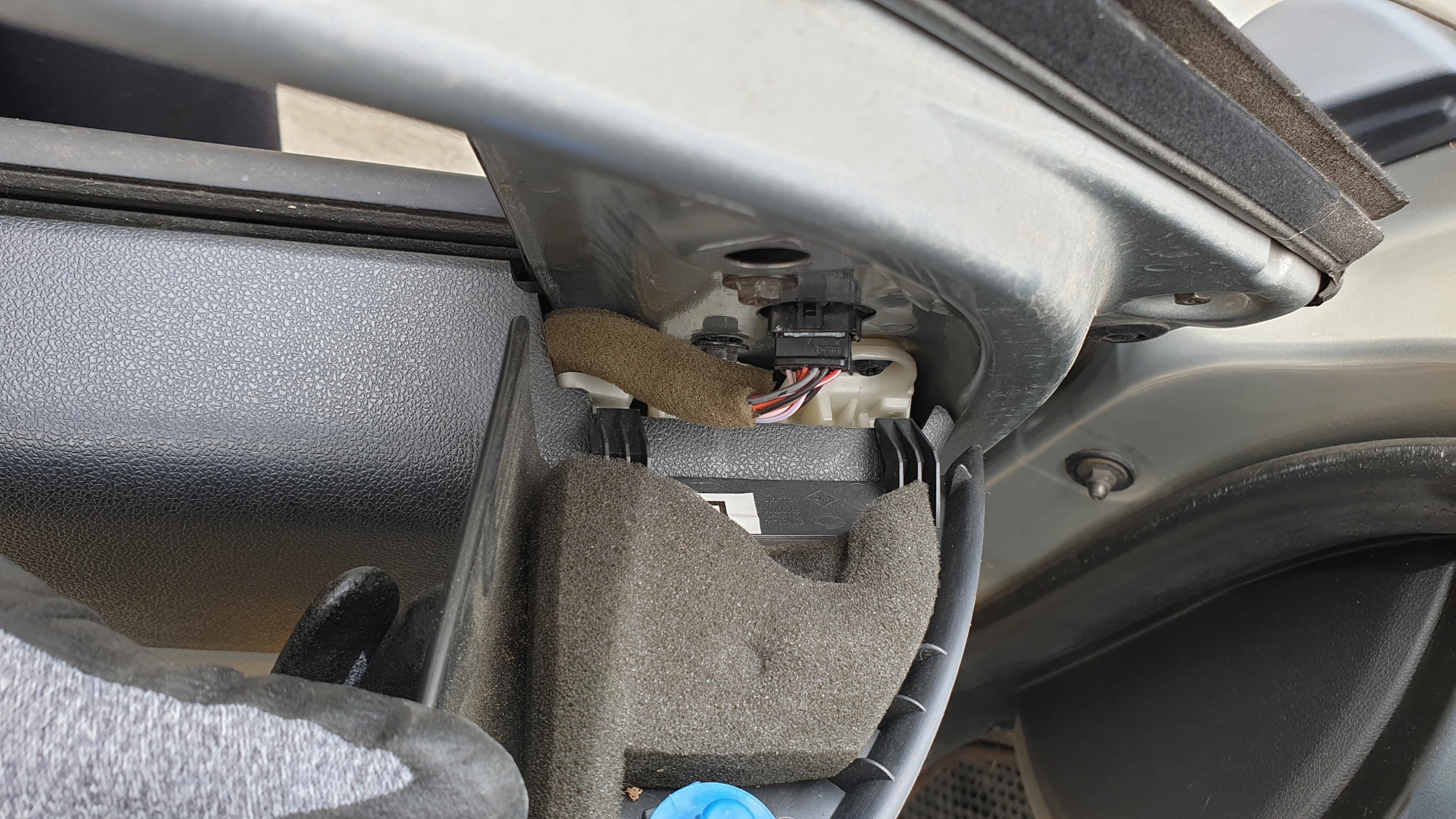

사이드미러 커버를 닫을 때는 왼쪽 사진처럼 아랫부분을 도어 트림 위에 밀착시켜 끼운 다음 위쪽으로 덮고 고정 부품이 있는 위치를 가볍게 툭 눌러서 끼워주면 됩니다.
