올란도 전방 후방 깜빡이 램프 교체 방법 브레이크등

올란도 깜빡이 램프 빼는 법, 교체 끼우는 방법, 브레이크등 램프도 크게 다르지 않습니다.

올란도 후방 깜빡이 브레이크등 램프 교체 방법

본문의 차량은 2014년식 쉐보레 올란도입니다.

후방 깜빡이 램프와 브레이크등 램프를 교체하려면 후방 등화장치 본체를 탈거해서 작업해야 하며 작업이 크게 어렵거나 기술이 필요한 부분은 거의 없습니다.

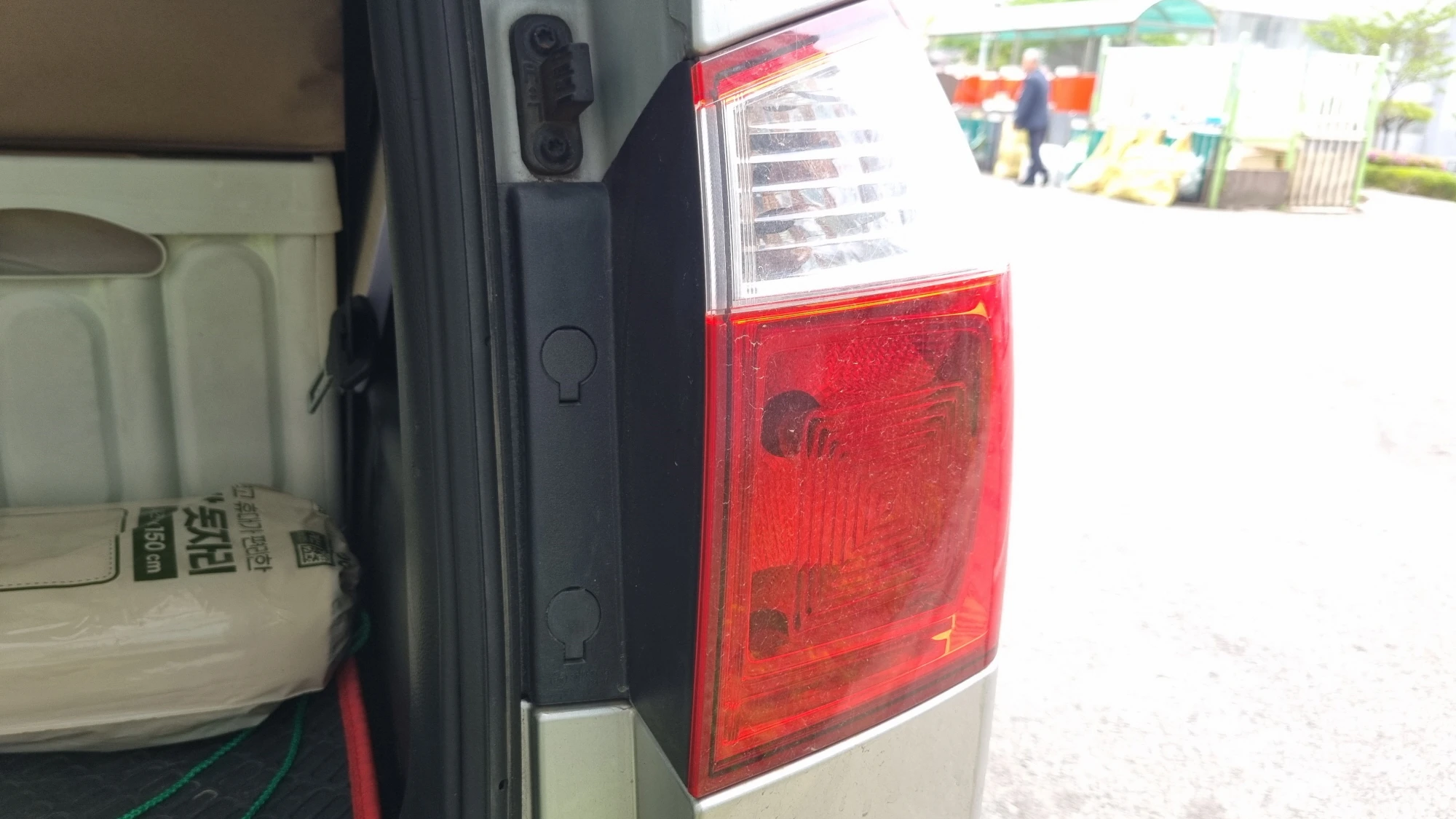

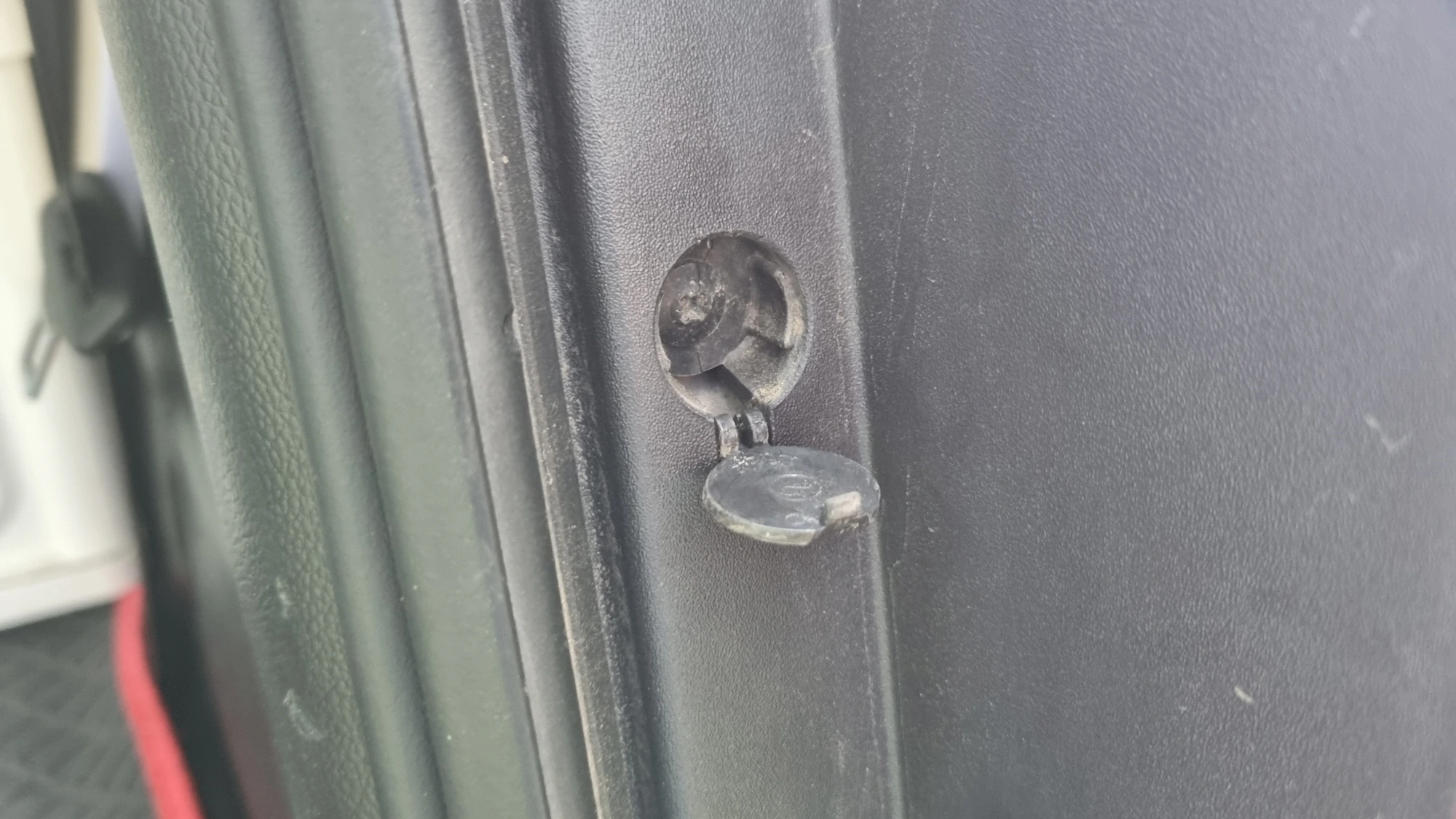

테일게이트를 열면 가운데 사진처럼 후방 등화장치 본체를 고정하는 볼트의 커버가 보이고 볼트 커버 위쪽에 얇은 일자드라이버를 끼워서 당기면 오른쪽 사진처럼 커버가 아래로 열립니다.

제가 작업을 한 곳은 조수석 뒤쪽 후방 등화장치로 위아래 고정 볼트를 모두 풀어줍니다.

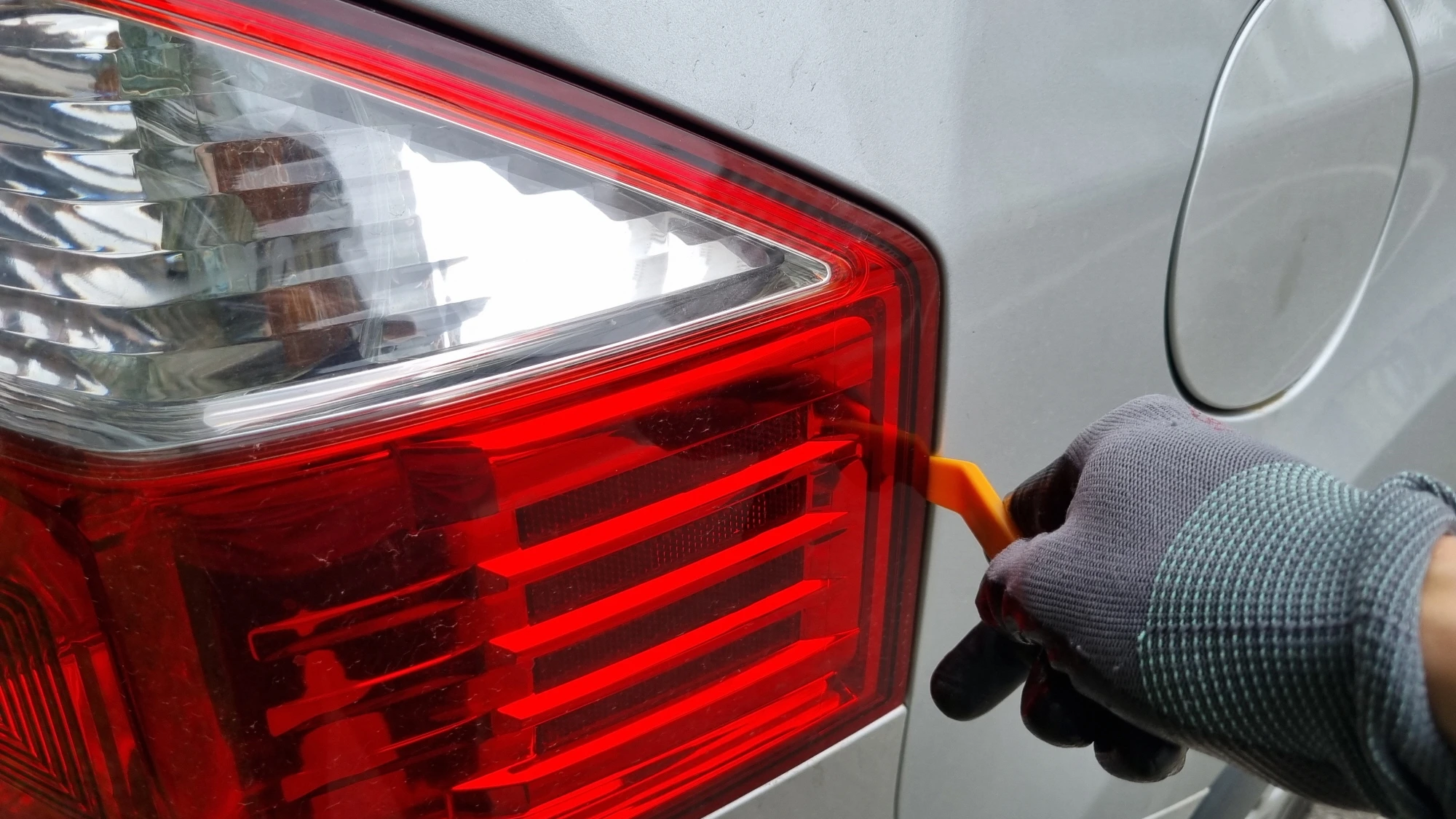

위아래 고정 볼트를 모두 푼 다음 왼쪽 사진처럼 틈 사이에 얇은 공구를 끼워 차량 뒤쪽으로 밀면 오른쪽 사진처럼 등화장치 본체가 차체에서 빠집니다.

주의 : 등화장치 본체를 분리할 때 차량 도색이 벗겨지거나 플라스틱 부분에 흠집이 생기는 일이 없도록 가급적이면 플라스틱 공구를 사용하고 등화장치 본체에 연결된 전선이 당겨지지 않도록 주의합니다.

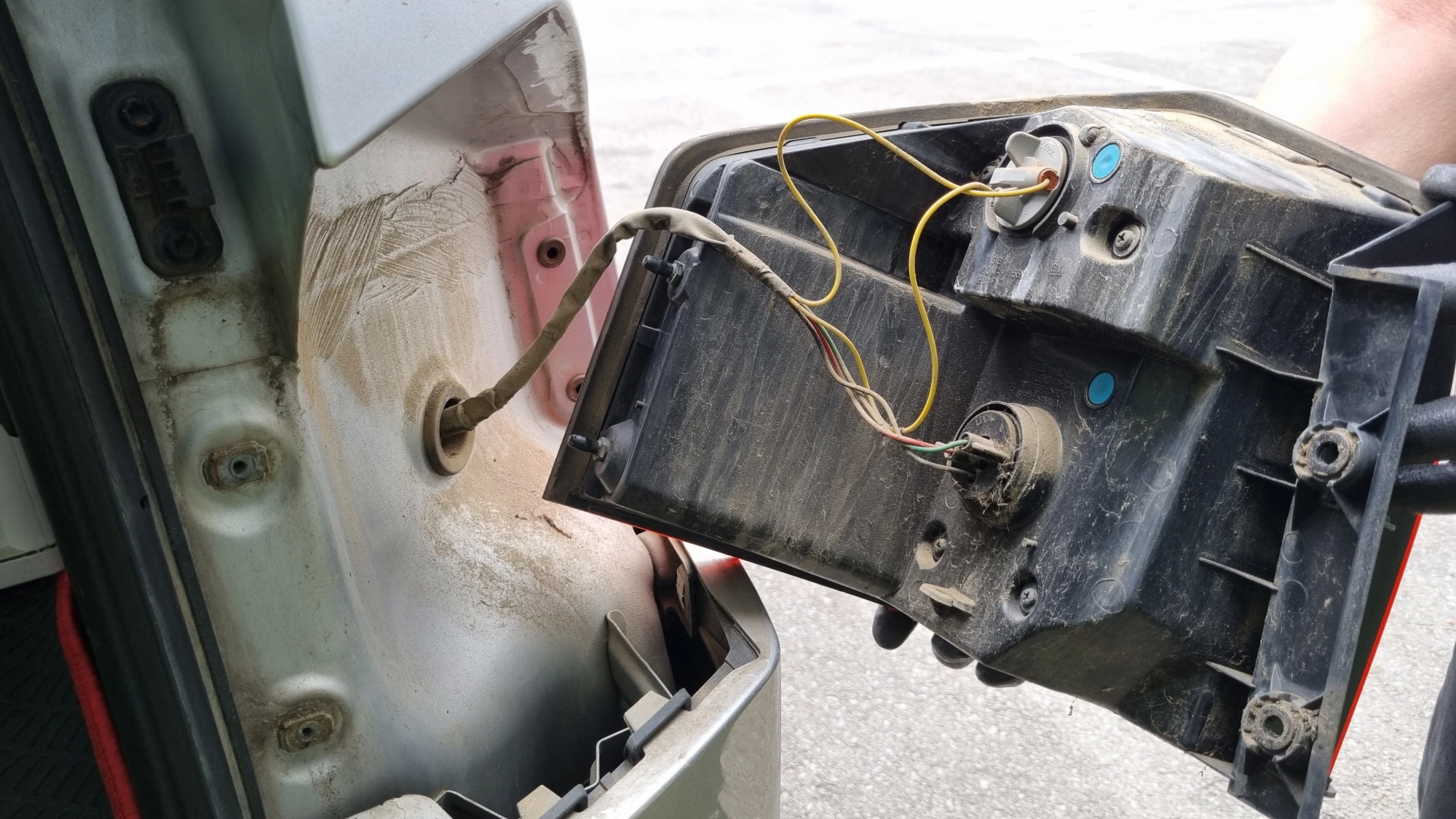

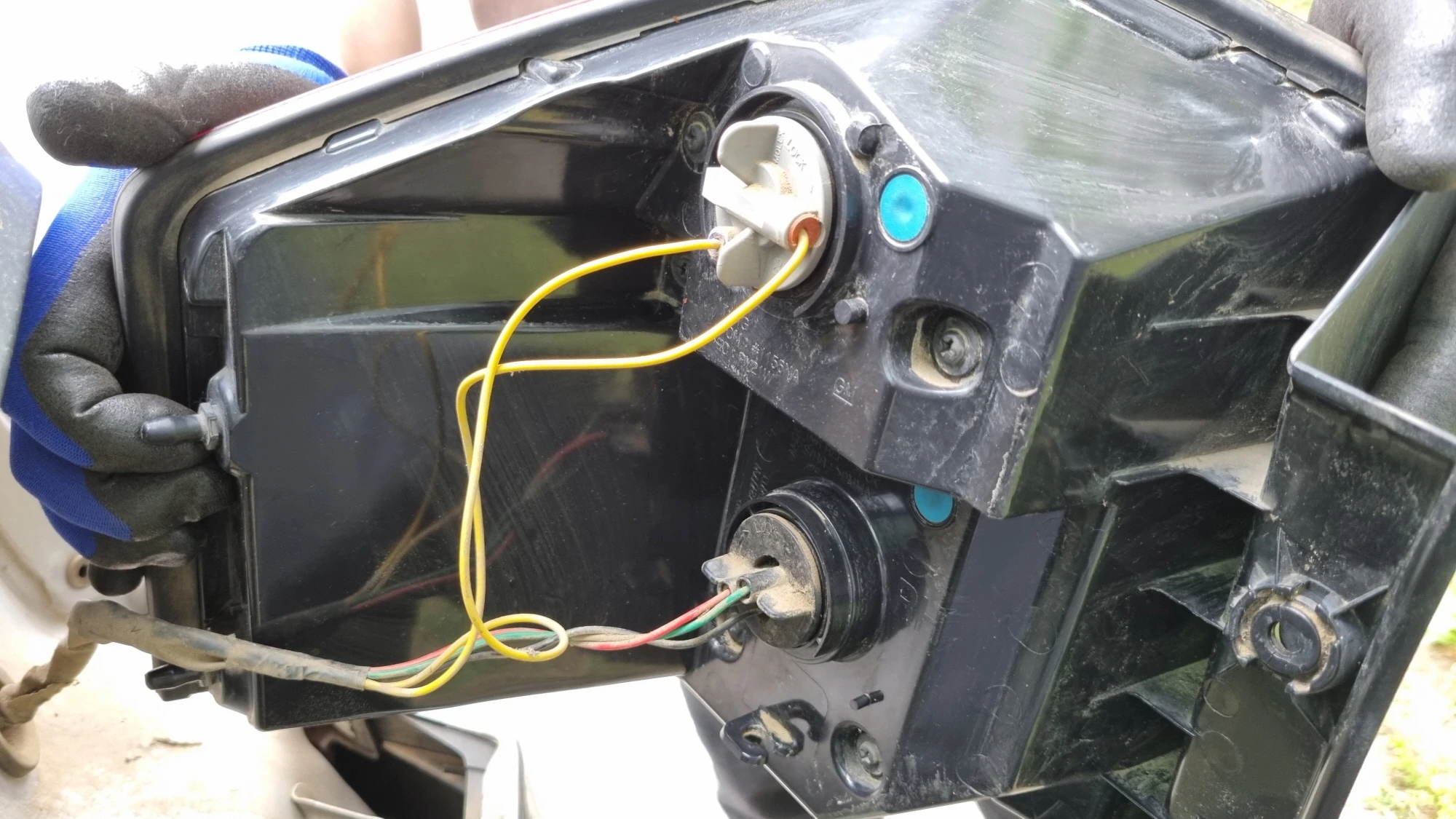

등화장치 뒷면에는 왼쪽 사진처럼 위아래 두 개의 소켓이 있으며 위에 회색 소켓에는 깜빡이 램프가 끼워져 있으며 아래 검은색 소켓에는 브레이크등 램프가 끼워져 있습니다.

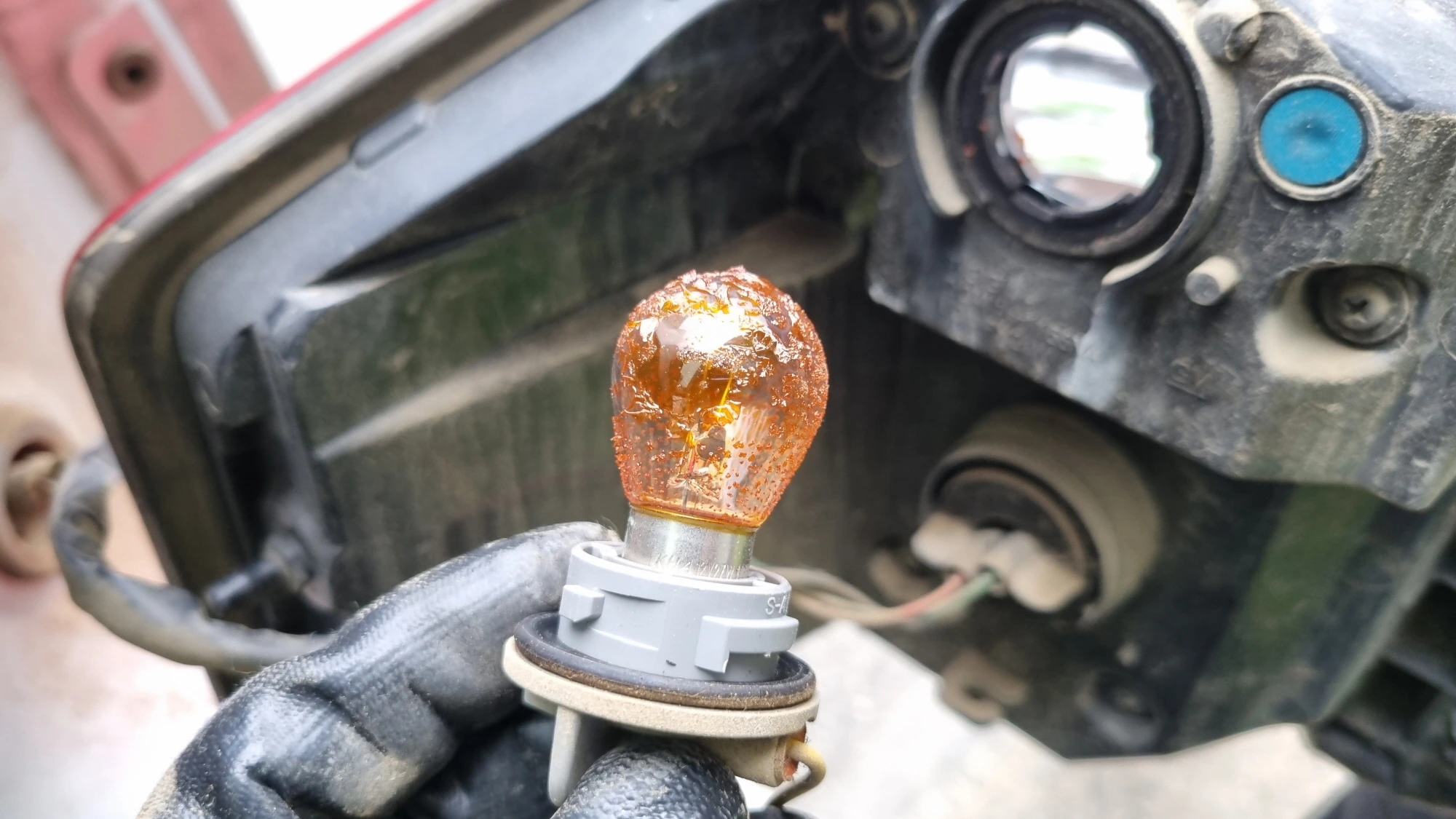

깜빡이 램프 소켓의 손잡이를 잡고 반시계 방향으로 조금 돌리면 오른쪽 사진처럼 램프가 끼워진 상태에서 소켓이 빠집니다.

소켓에서 램프를 빼는 방법은 소켓 방향으로 램프를 살짝 누른 상태에서 반시계 방향으로 최대한(약 1/3바퀴) 돌리면 빠집니다.

깜빡이 램프를 교체해서 끼울 때는 램프 단자 위치를 맞춰 소켓에 끼운 다음 램프를 소켓 방향으로 살짝 누른 상태에서 시계 방향으로 최대한 돌리면 됩니다.

주의 : 올란도 깜빡이 램프는 전방과 후방이 다른 규격의 램프를 사용하기 때문에 맞는 부품을 준비해야 합니다.

후방 깜빡이 램프는 다른 차량에서도 많이 사용되고 있는 형태이지만 전방 깜빡이 램프는 단자 위치가 조금 다르며 램프 규격에 대한 내용은 본문 중간에 정리하도록 하겠습니다.

참고로 저는 올라도 차량의 전방 후방 깜빡이에 같은 램프가 사용되는 걸로 알고 네 개를 주문했는데 모두 전방 깜빡이에 맞는 램프가 도착해서 후방 깜빡이 램프는 교체하지 못했습니다.

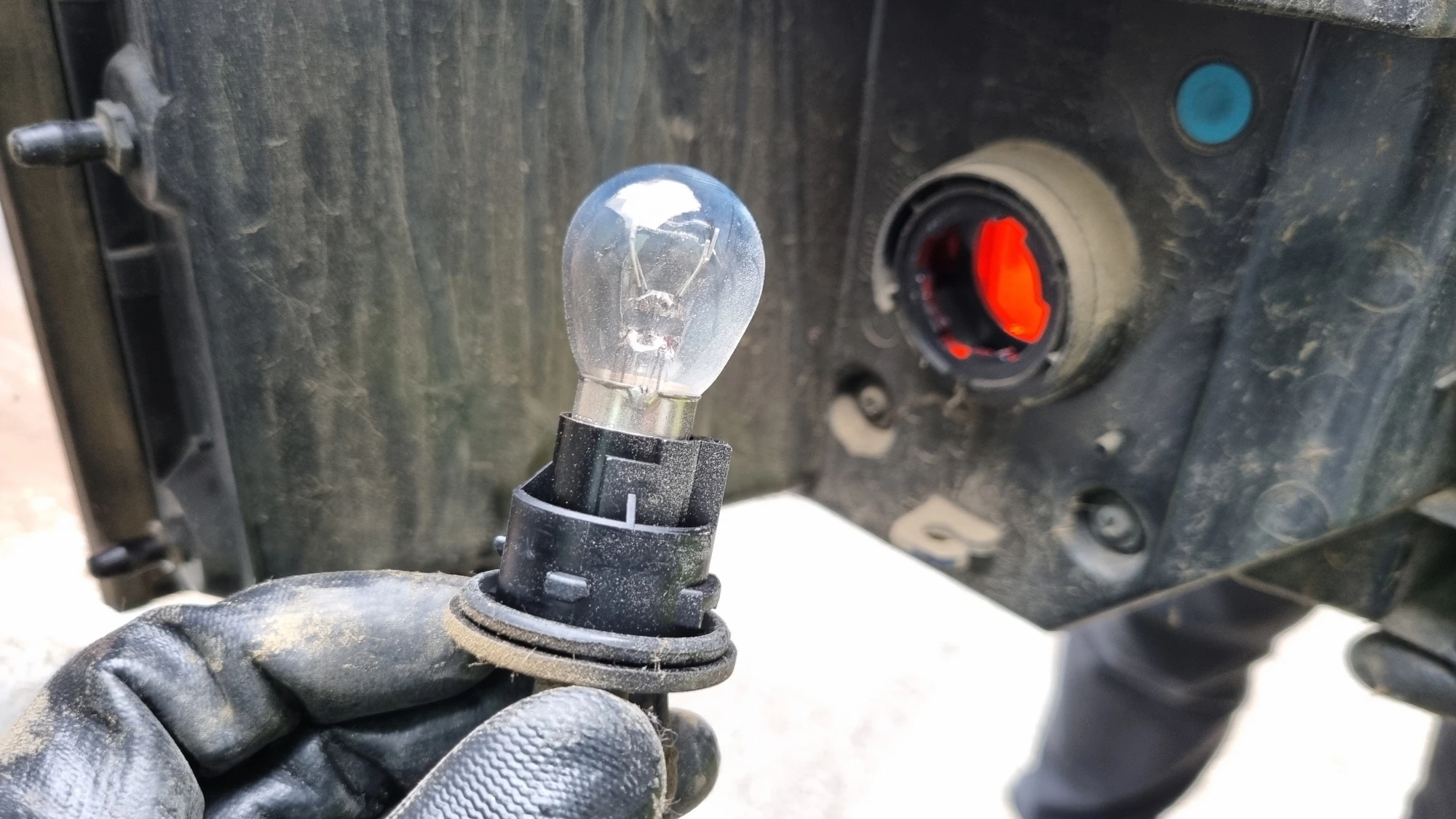

브레이크등 램프 소켓 역시 반시계 방향으로 돌리면 위에 사진처럼 램프가 끼워진 상태에서 빠집니다.

브레이크등 램프 소켓(왼쪽 사진)과 깜빡이 램프 소켓(가운데 사진) 둘레에는 네 방향으로 튀어나온 부분이 있으며 한 개는 다른 것보다 조금 큽니다.

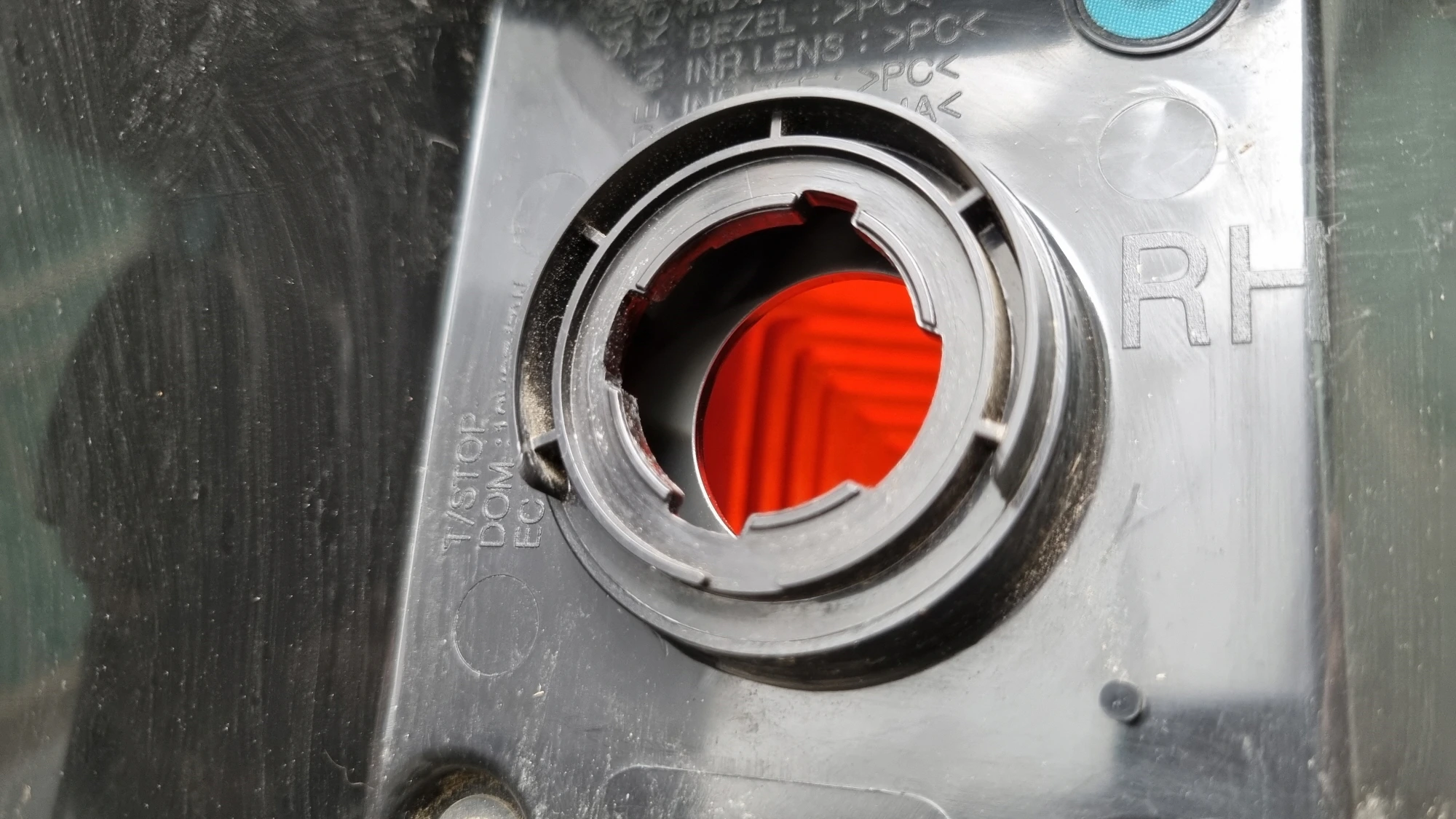

그리고 오른쪽 사진처럼 램프 소켓을 끼우는 주변에도 네 방향으로 홈이 있으며 그중 한 개 홈이 조금 넓습니다.

램프 소켓 테두리에 튀어나온 곳과 등화장치 본체의 끼우는 구멍의 홈의 모양을 맞춰 끼우고 시계 방향으로 약 60도 정도 돌리면 고정됩니다.

후방 등화장치 본체를 차체에 결합할 때는 왼쪽 사진처럼 본체에 있는 두 개의 돌기와 차체에 구멍을 맞춰 올려놓은 다음 등화장치 전체를 차량 쪽으로 가볍게 툭 눌러서 끼워줍니다.

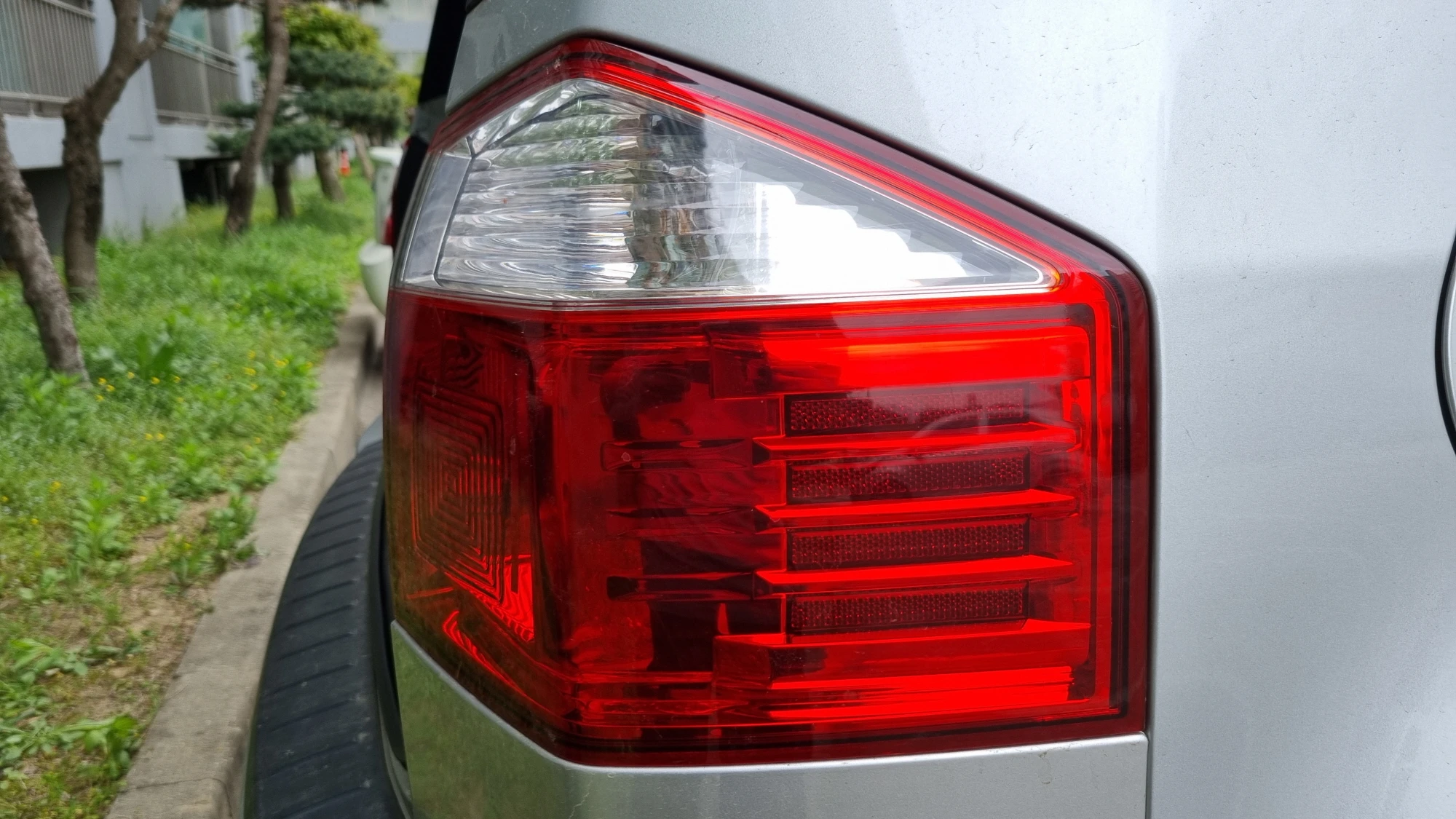

본체가 차체에 제대로 끼워지면 가운데 사진처럼 차체와 맞닿은 부분에 틈이 생기지 않습니다.

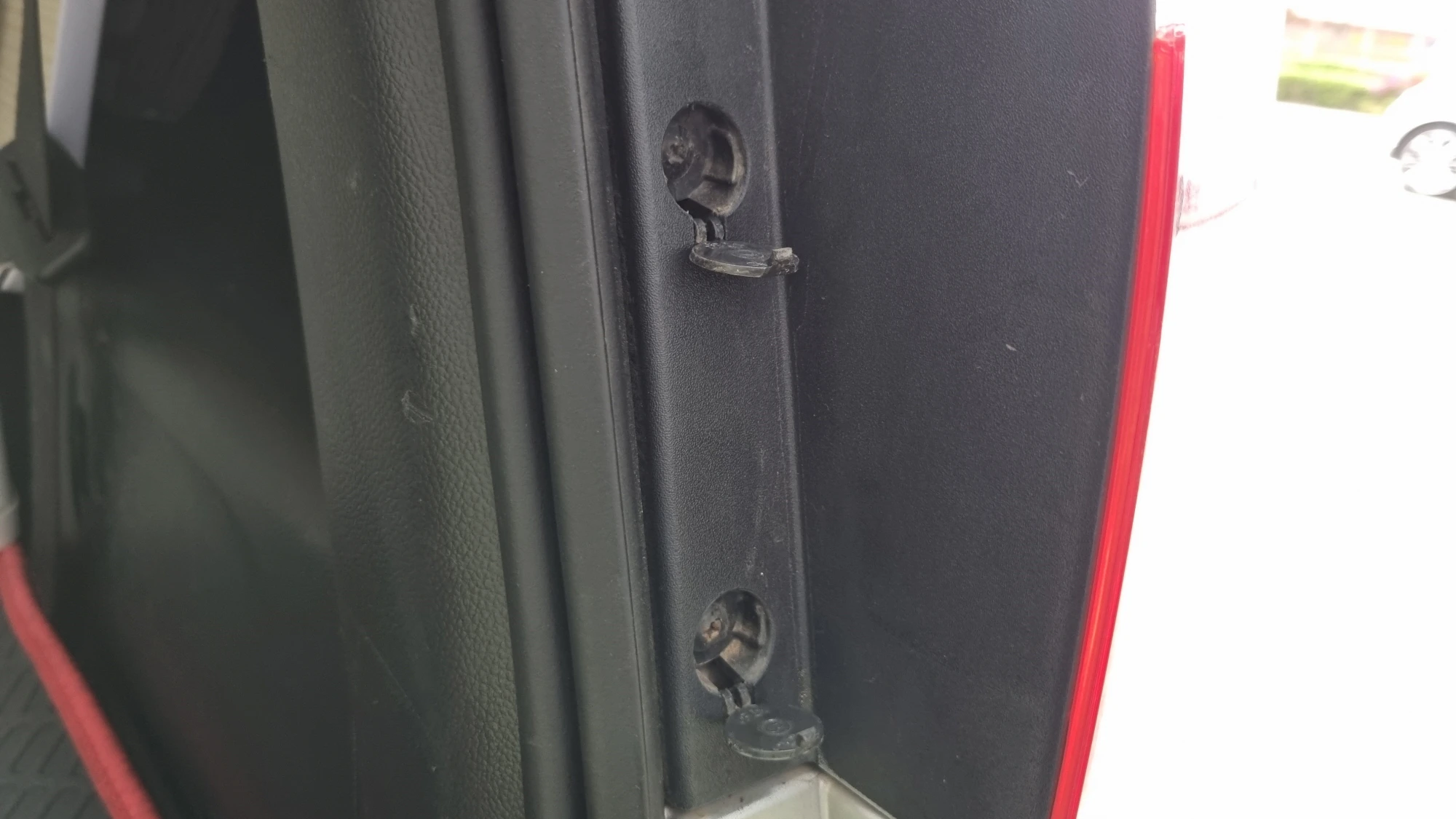

마지막으로 오른쪽 사진처럼 고정 볼트로 고정하면 깜빡이 램프, 브레이크등 램프 교체가 완료됩니다.

올란도 깜빡이 램프 교체 주의사항과 규격

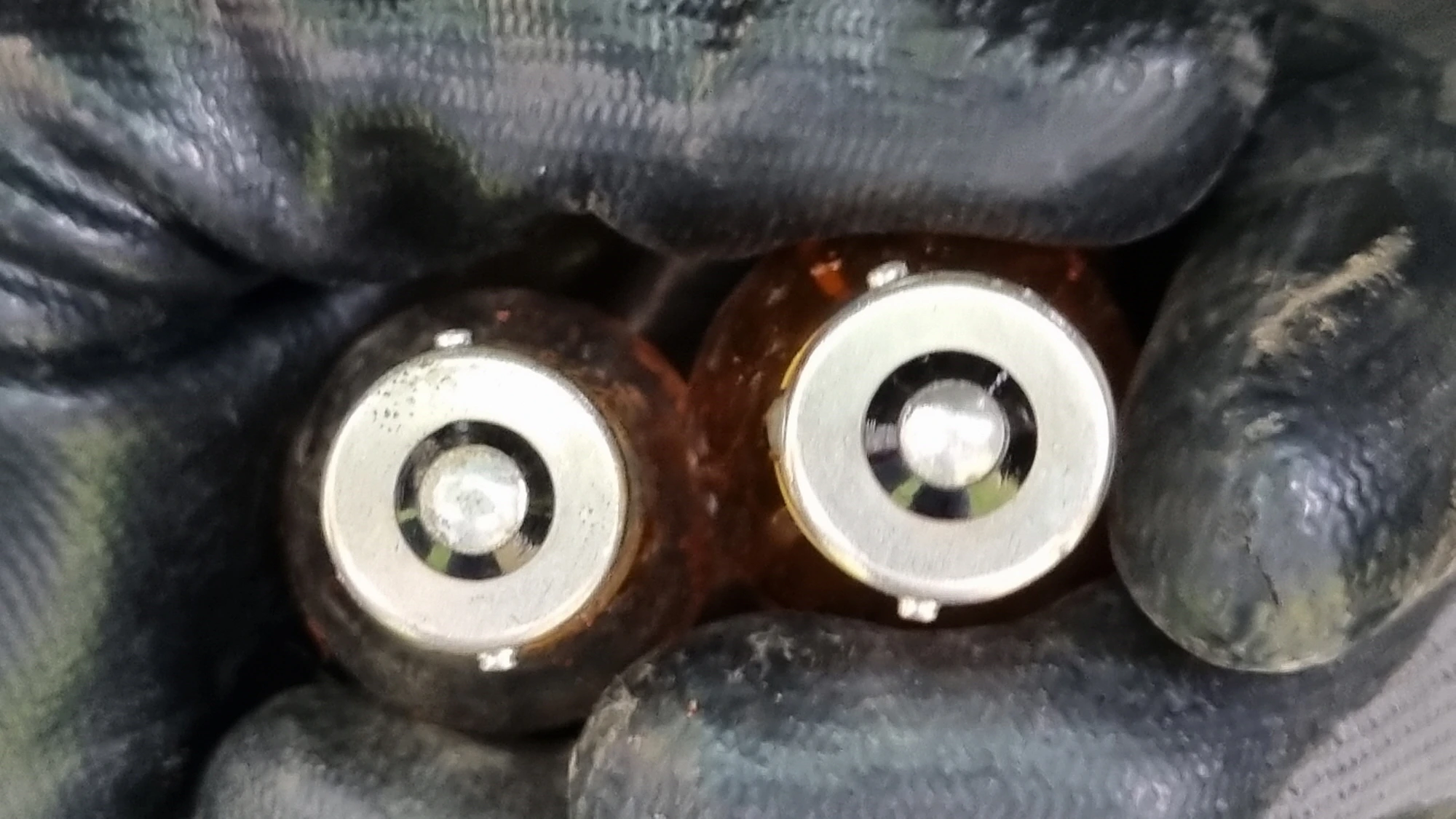

왼쪽 사진에 램프 중 왼쪽에 램프는 올란도 후방 깜빡이 램프이며 오른쪽 램프는 전방 깜빡이 램프입니다.

램프 주변에 튀어나온 단자가 있는데 왼쪽 후방 깜빡이 램프는 단자와 램프 중심이 일직선 상에 있지만 오른쪽 전방 깜빡이 램프는 단자 위치가 약간 빗나간 위치에 있습니다.

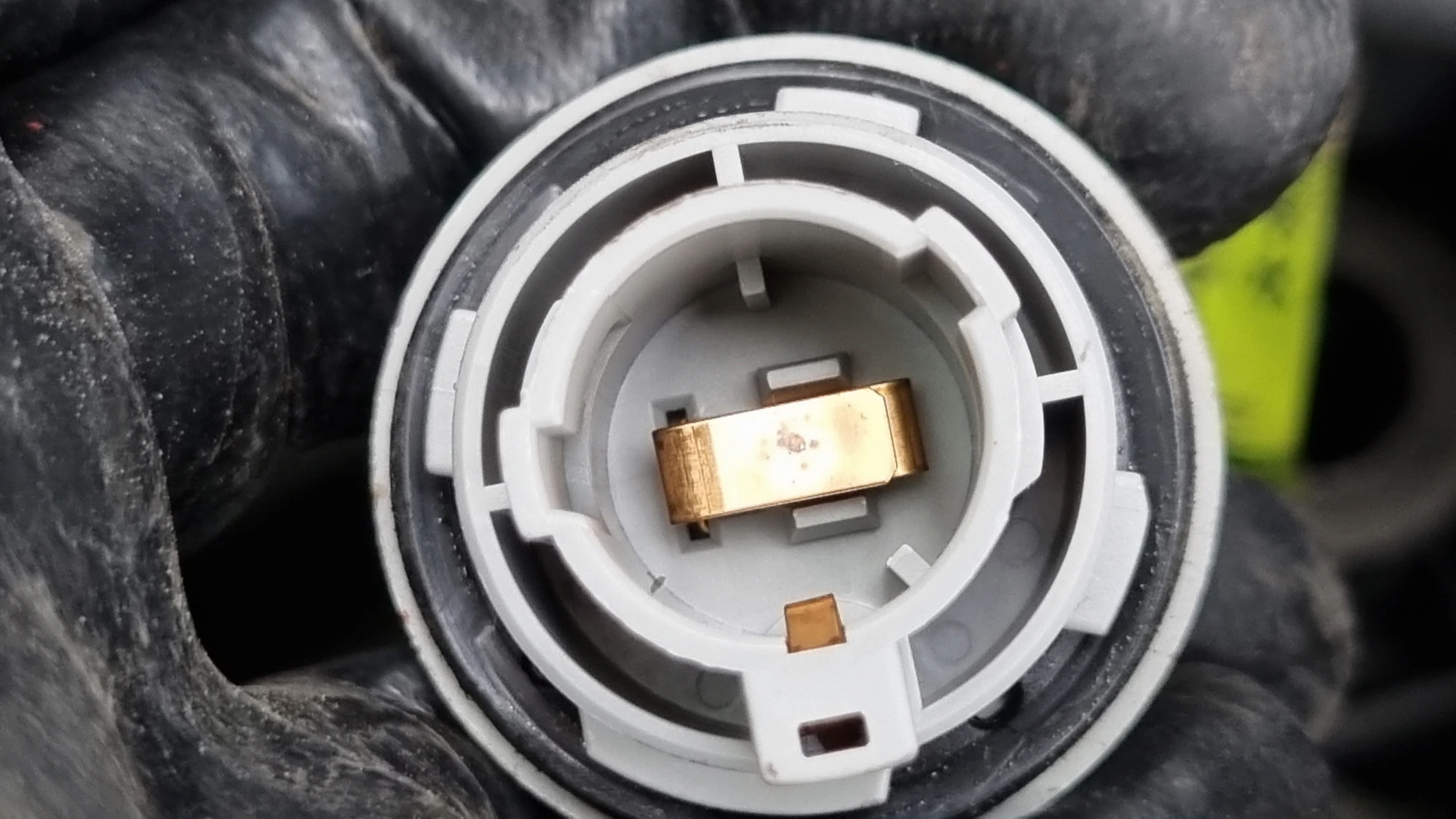

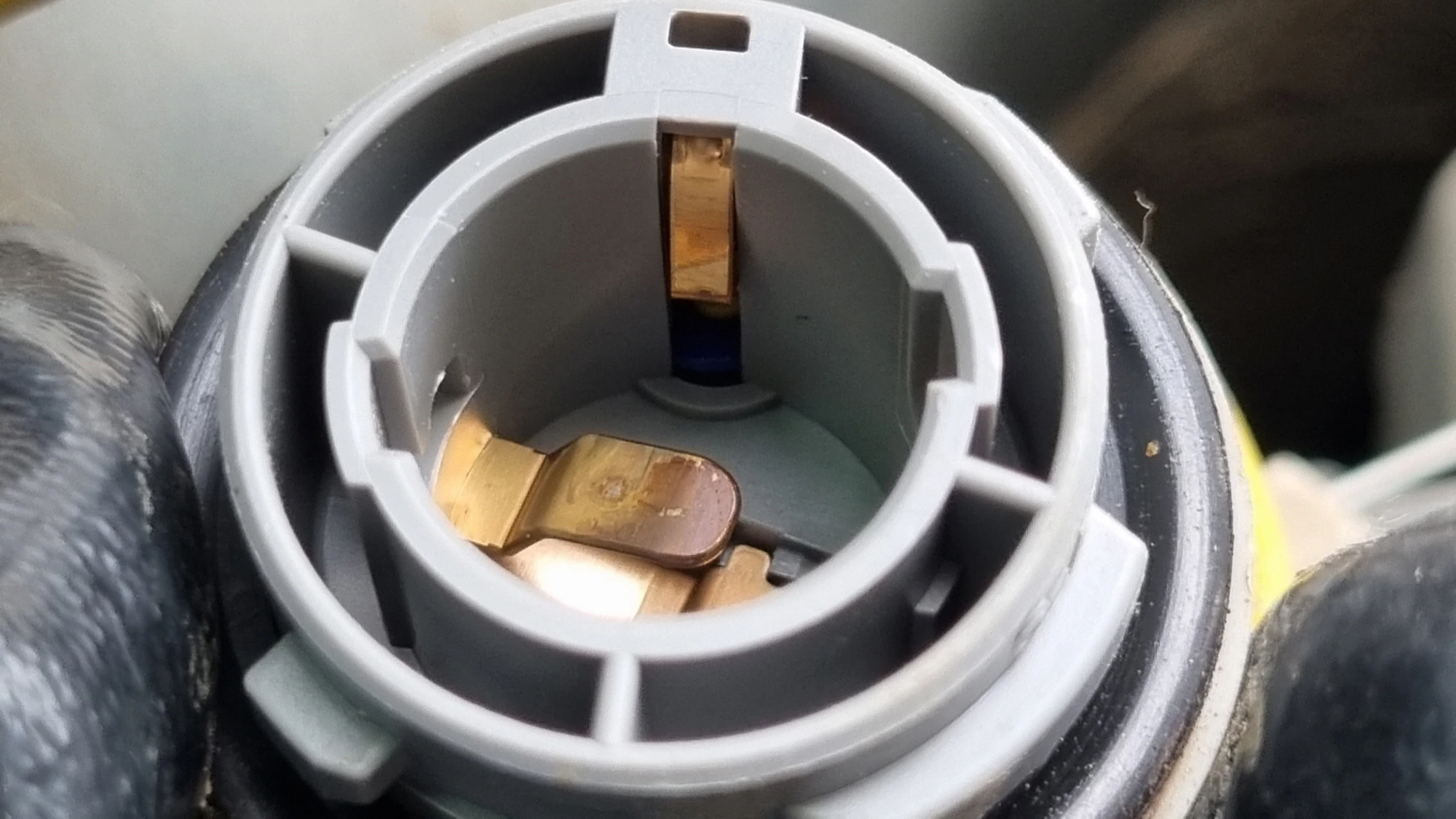

램프를 끼우는 소켓에도 가운데 사진과 오른쪽 사진처럼 단자를 끼우는 홈의 위치가 약간 다릅니다.

위에 사진처럼 규격에 맞지 않는 램프는 끼울 수 없기 때문에 램프를 선택할 때 전방과 후방을 구분해 맞는 램프를 선택해야 합니다.

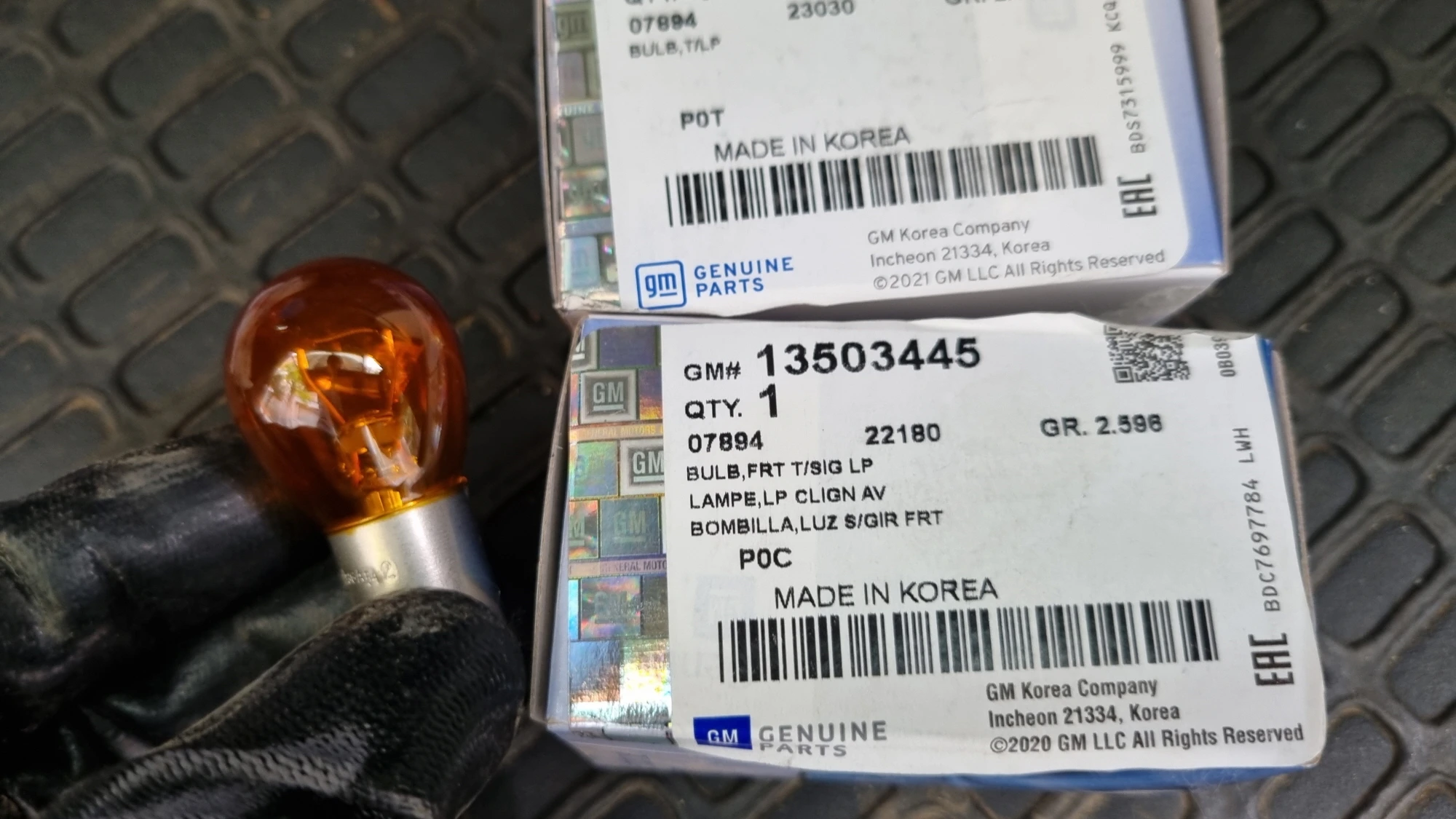

왼쪽 사진은 올란도 전방 깜빡이 램프로 품번은 '13503445'입니다.

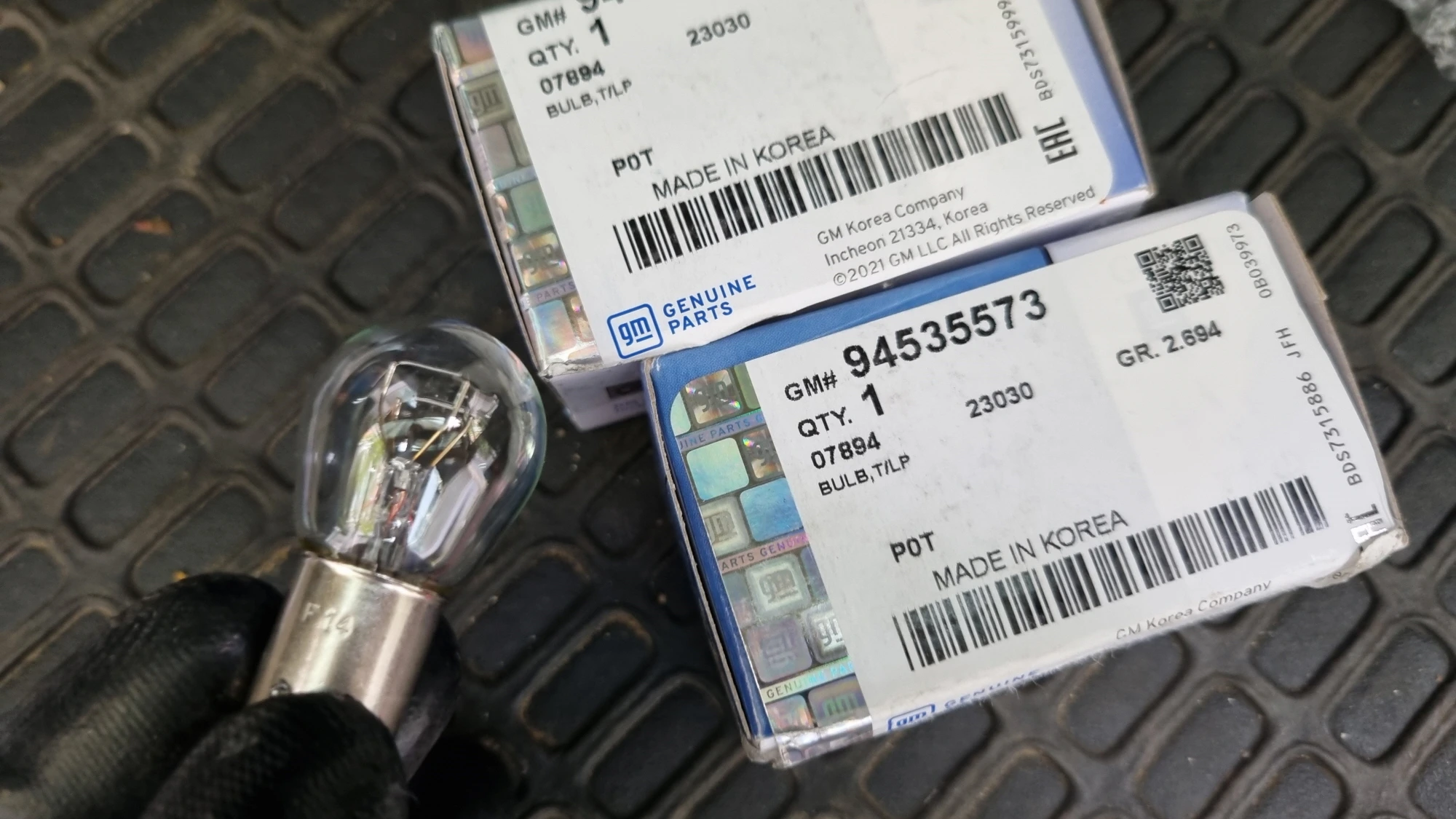

오른쪽 사진은 올라도 미등 겸용 브레이크등 램프로 품번은 '94535573'입니다.

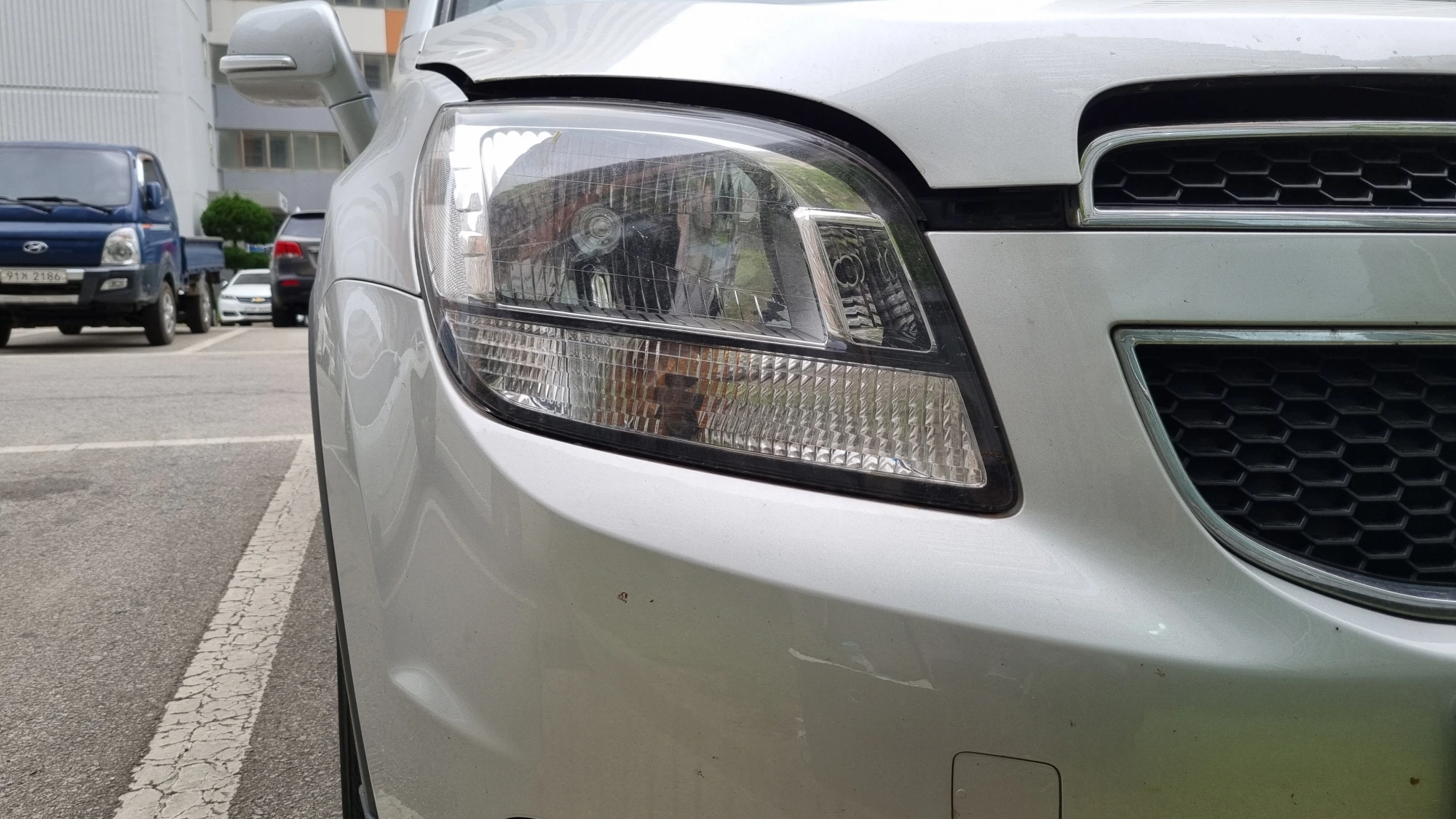

올란도 전방 깜빡이 램프 교체 방법

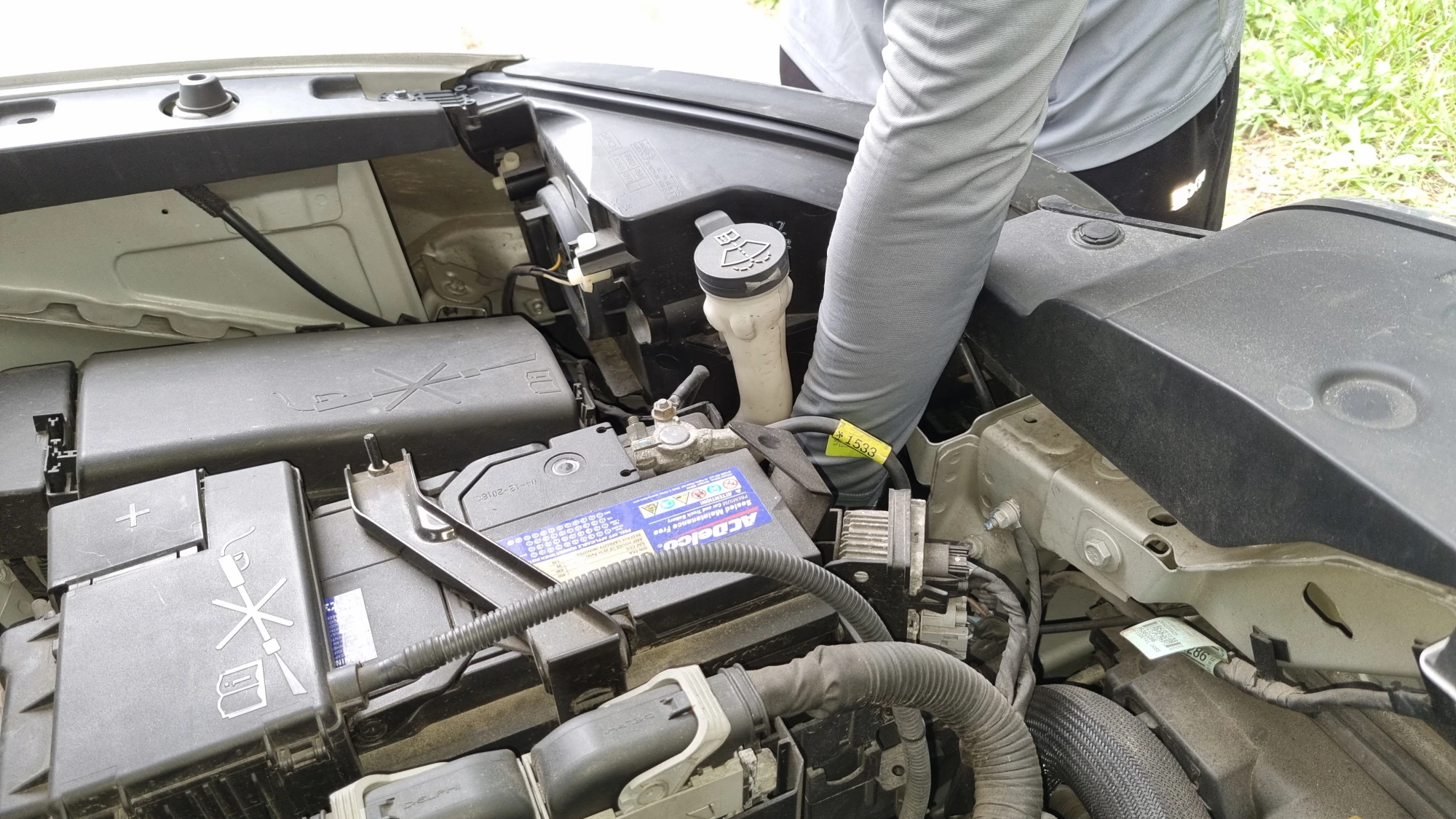

전방 깜빡이 램프는 보닛 안쪽에 있으며 주변 장치에 가려서 위치 확인이 다소 어렵고 등화장치 본체 뒤쪽 아래 부분에 손을 넣어서 램프를 빼내야 합니다.

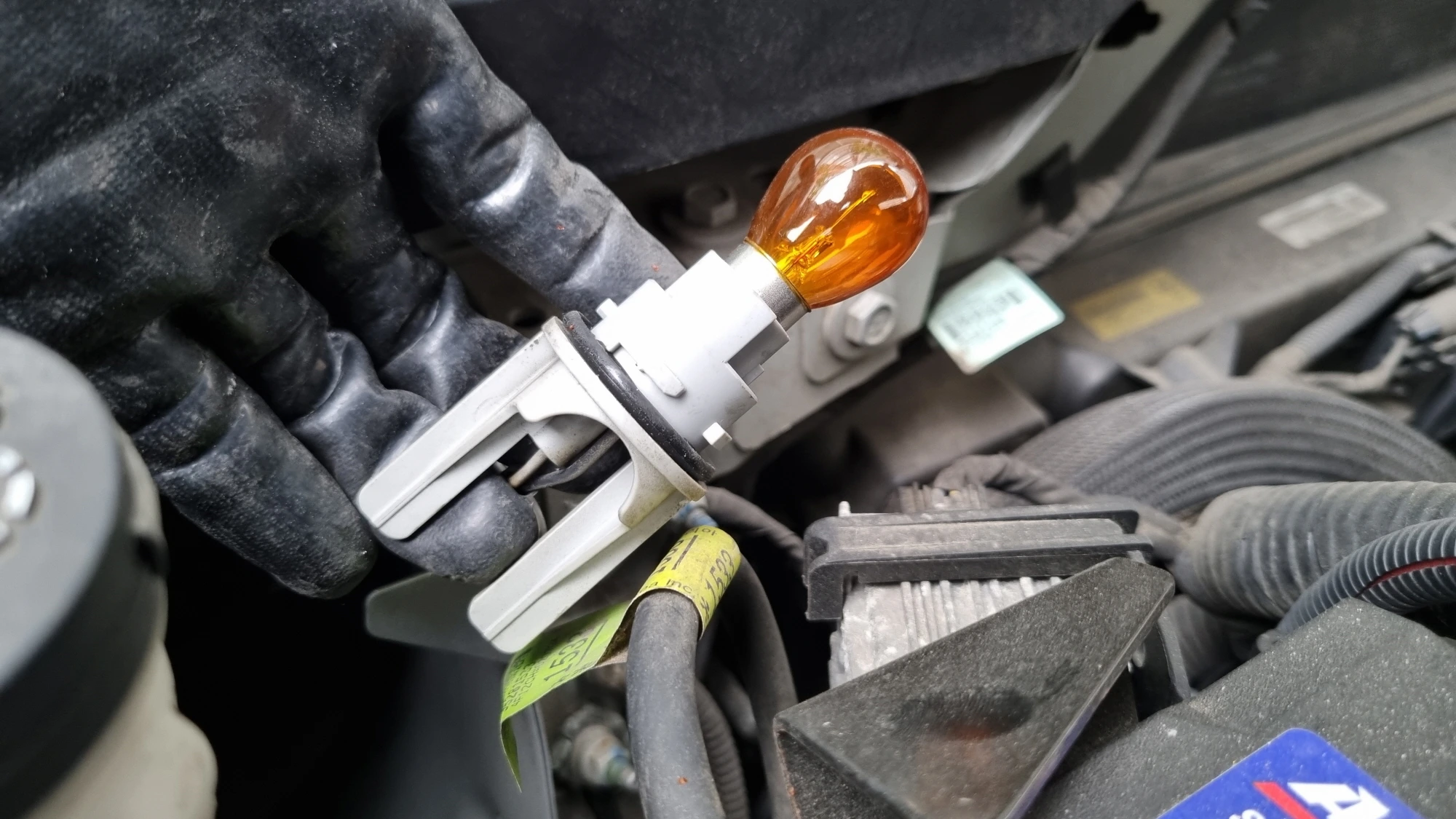

위에 사진은 올란도 전방 깜빡이 램프 소켓을 분리한 모습으로 소켓 뒤쪽으로 긴 손잡이가 있습니다.

전방 조명장치 본체 뒤쪽에서 깜빡이 램프 소켓을 찾을 때 이 손잡이를 찾으면 되고 손잡이를 잡고 반시계 방향으로 60도 정도 돌리면 빠집니다.

램프를 소켓에서 분리할 때는 램프를 소켓 방향으로 살짝 누른 상태에서 반시계 방향으로 반바퀴 정도 돌리면 램프가 빠집니다.

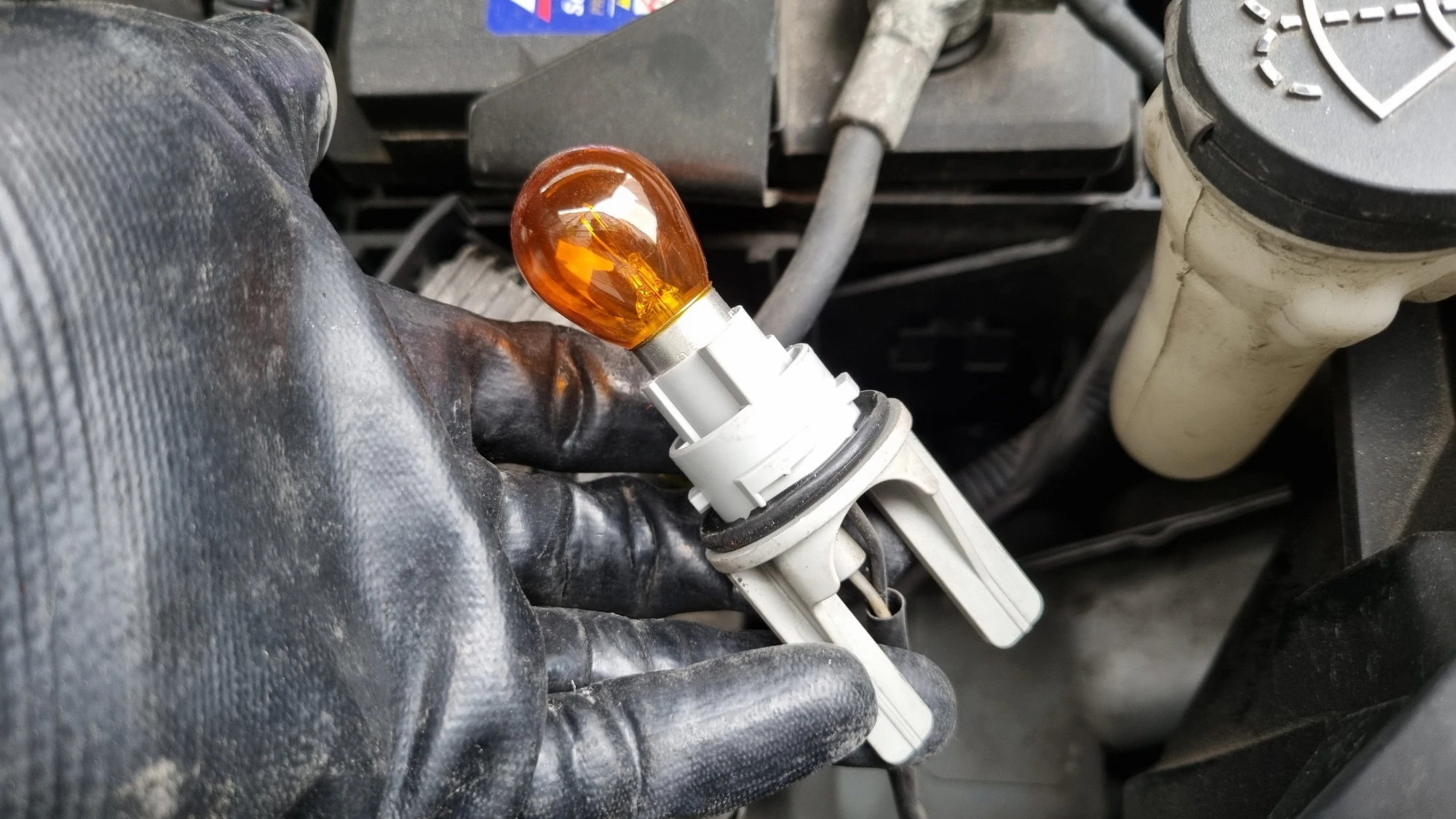

앞서 주의사항에서 말씀드린 대로 램프 주변에 단자를 소켓 테두리 홈에 맞춰 끼우고 소켓 방향으로 살짝 누른 상태에서 시계 방향으로 최대한 돌리면 램프가 고정됩니다.

마지막으로 램프 소켓을 등화장치 본체 뒤쪽 구멍에 끼우고 시계방향으로 돌려서 고정합니다.

이때 소켓을 끼우는 구멍의 모양이 잘 보이지 않기 때문에 손 감각으로 맞춰서 끼워야 합니다.

램프 소켓이 제대로 끼워지면 램프 손잡이를 가볍게 건드렸을 때 전혀 흔들림이 없습니다.
