마티즈 스파크 윈도우 스위치 교체 방법

마티즈 크리에이티브 스파크 운전석 도어 트림 분리 방법 및 윈도우 스위치 교체 방법

자동차 창문을 전동 방식으로 열고 닫을 때 사용하는 파워윈도우 스위치를 떼거나 교체하려면 도어트림을 떼야하는 경우가 많기 때문에 작업 과전이 복잡하기 때문에 직접 손을  대는 것에 대해서 어렵게 생각하시는 경우가 많습니다.

도어트림을 떼는 과정에서 도어트림 내장재가 파손되거나 도색이 벗겨질 수도 있기 때문에 주의가 필요하기는 하지만 몇 가지만 주의하면 직접 작업을 하는 것이 전혀 불가능한 것은 아닙니다.

본문의 차량은 마티즈 크리에이티브 스파크로 운전석 윈도우 스위치와 뒷좌석 도어에 윈도우 스위치를 떼는 방법을 정리해 봤습니다.

스파크 도어트림 떼는 법

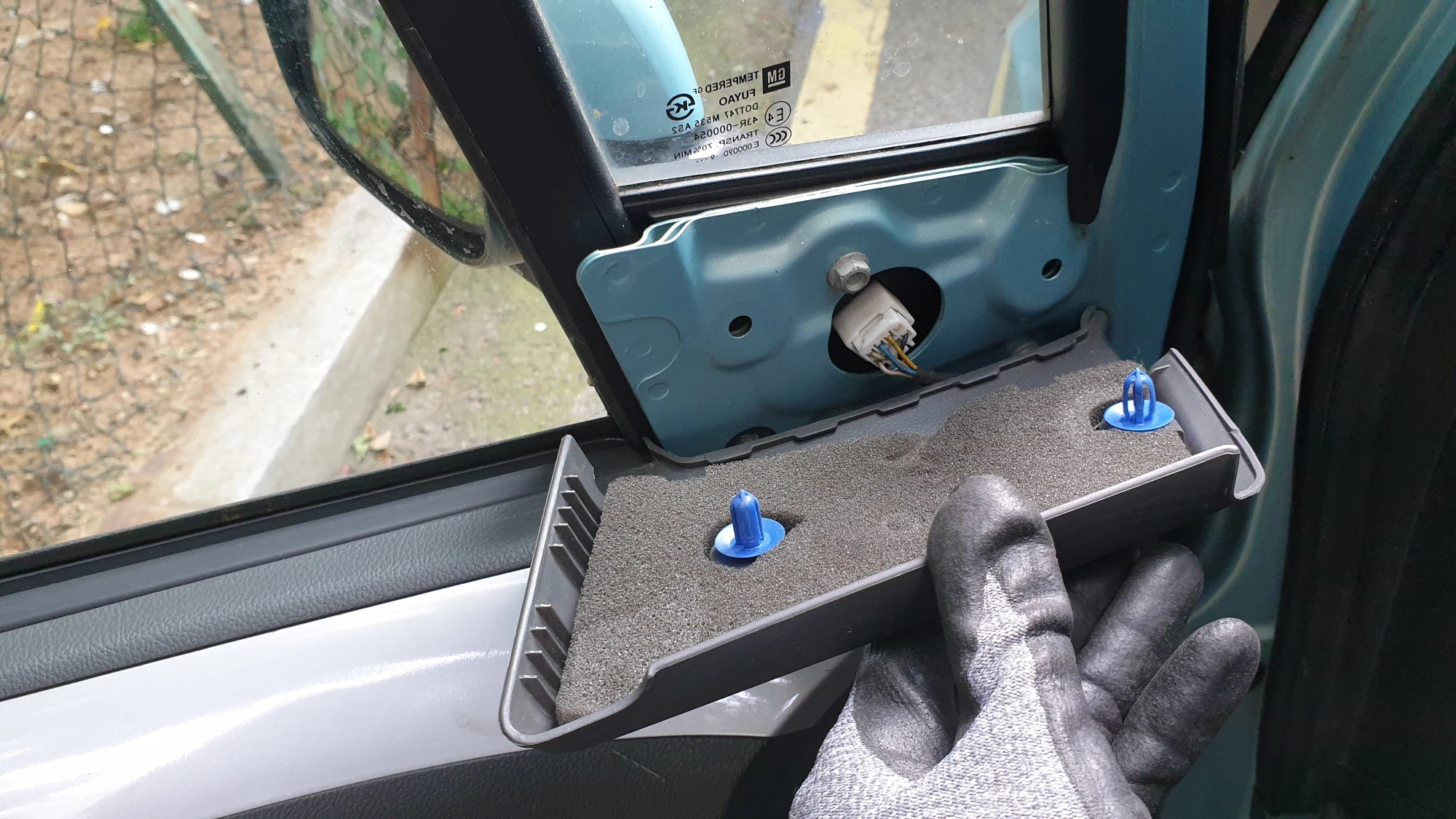

먼저 왼쪽 사진처럼 사이드미러 커버를 떼어냅니다.

사이드미러를 분리할 필요는 없고 커버만 뜯어내듯 당겨서 떼어내면 됩니다.

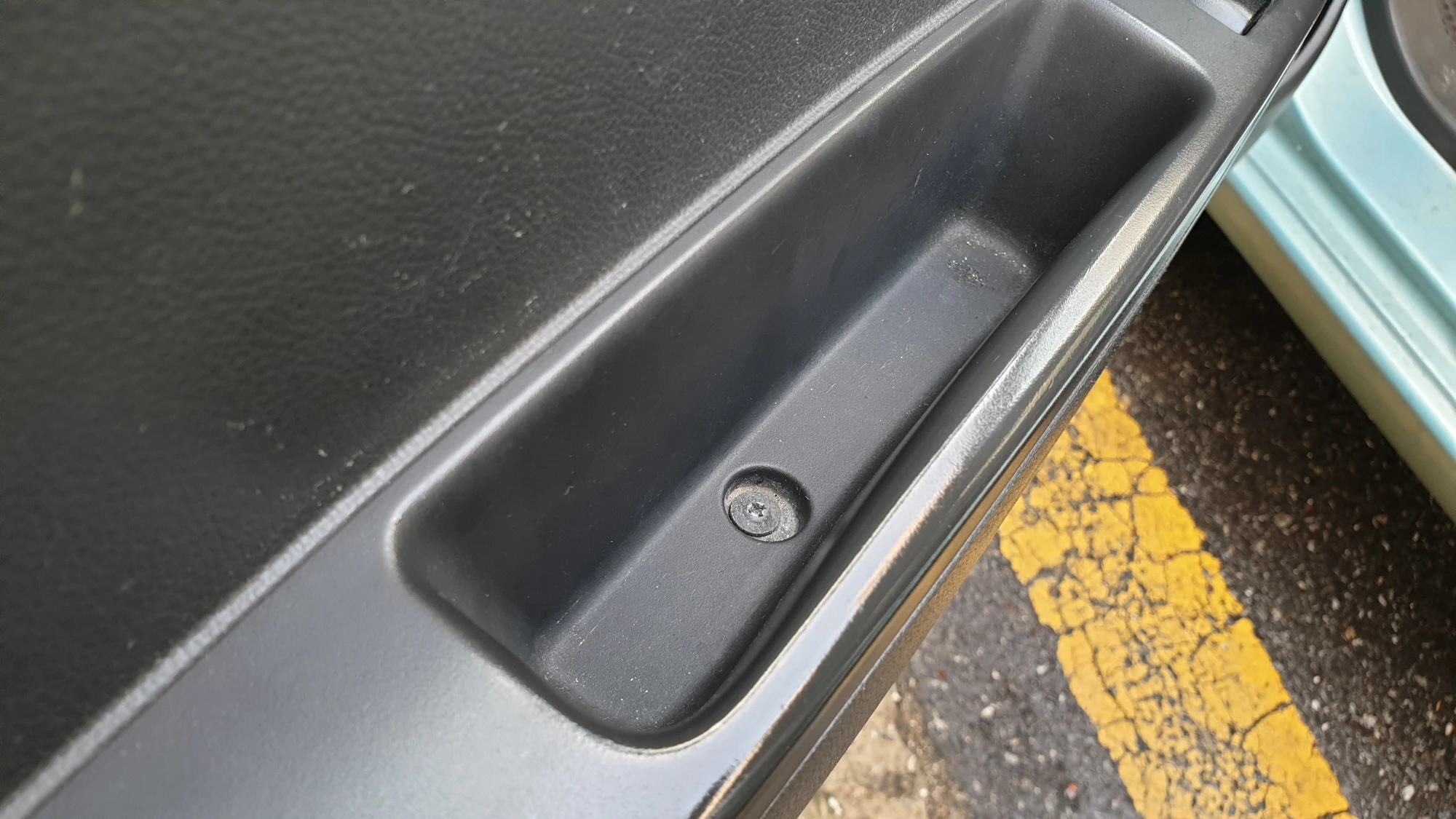

오른쪽 사진은 도어 팔걸이 손잡이 안쪽에 고정 볼트입니다.

일반적으로 볼트를 가려주는 덮게가 있지만 해당 차량은 파손되어 볼트가 바로 보입니다.

현재 고정 볼트는 십자나사못으로 되어 있지만 일부 차량의 경우 T-20 별드라이버를 사용해야 하는 차량도 있습니다.

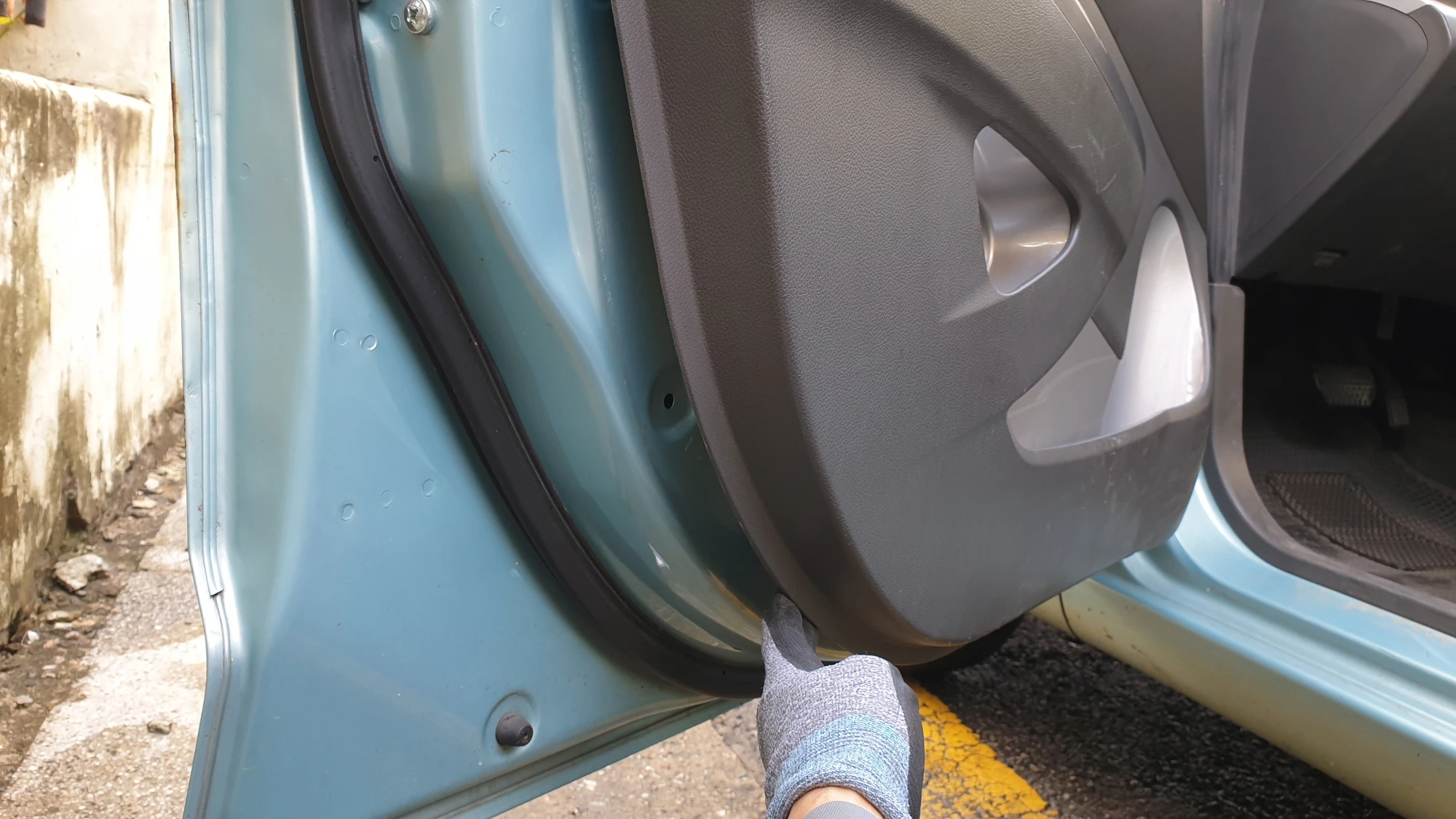

도어트림과 도어 사이 틈에 플라스틱 리무버 같은 걸 끼워 넣고 도어트림을 당기면 위에 사진처럼 떨어집니다.

제 경험으로는 왼쪽 사진 손으로 잡은 부분부터 뜯어내는 것이 편했고 지긋이 힘을 줘서 당기기보다는 순간적으로 짧게 강한 힘으로 당겨야 조금 더 잘 떨어지는 것 같습니다.

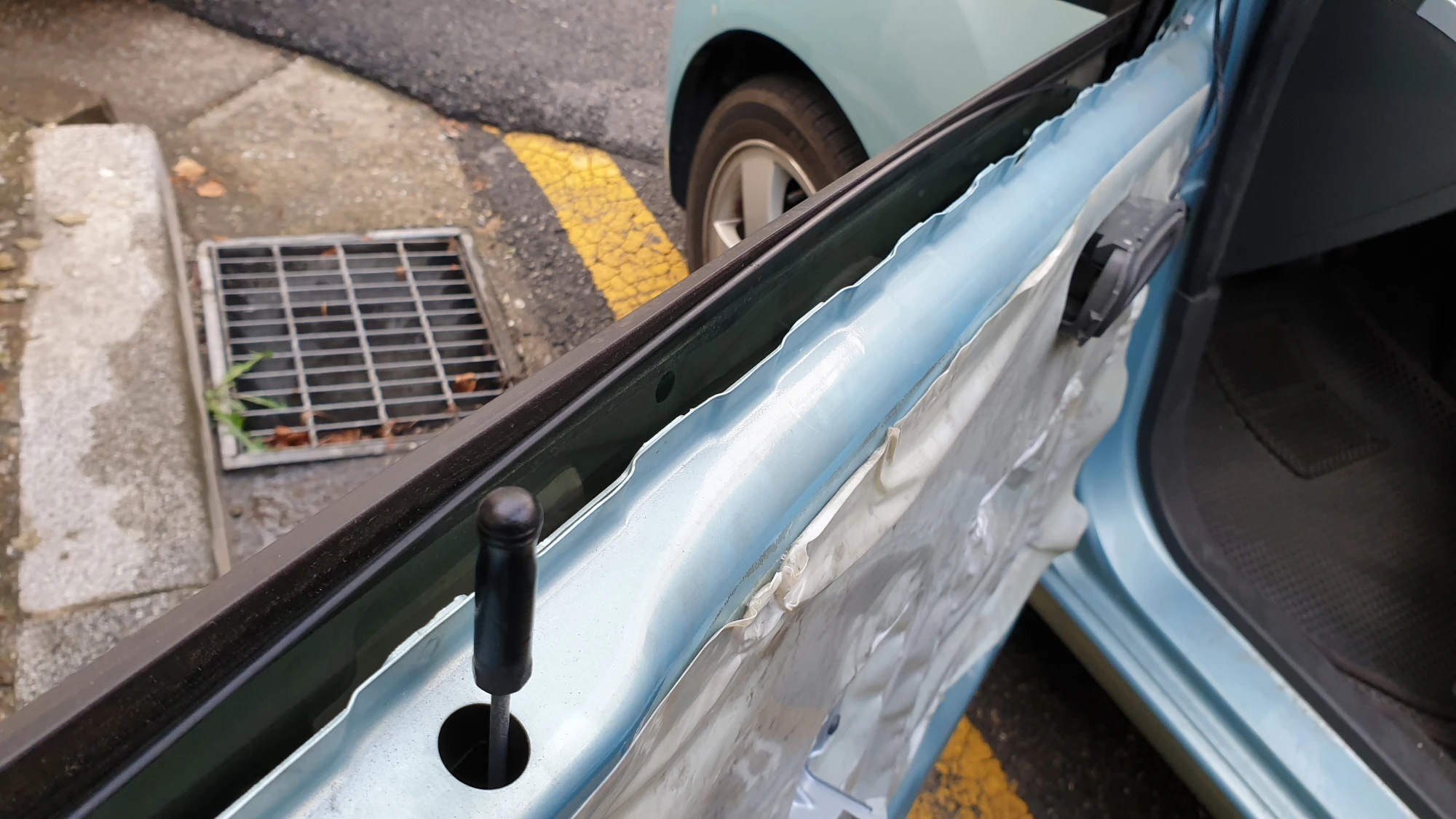

오른쪽 사진처럼 도어트림에는 도어 잠금장치가 있고 도어 위쪽 틈에 끼워져 있기 때문에 윗면을 제외하고 양쪽 옆과 아래쪽을 도어에서 분리한 다음 도어 트림이 덜렁덜렁한 상태에서 도어트림 전체를 살짝 위로 들어 올려 빼냅니다.

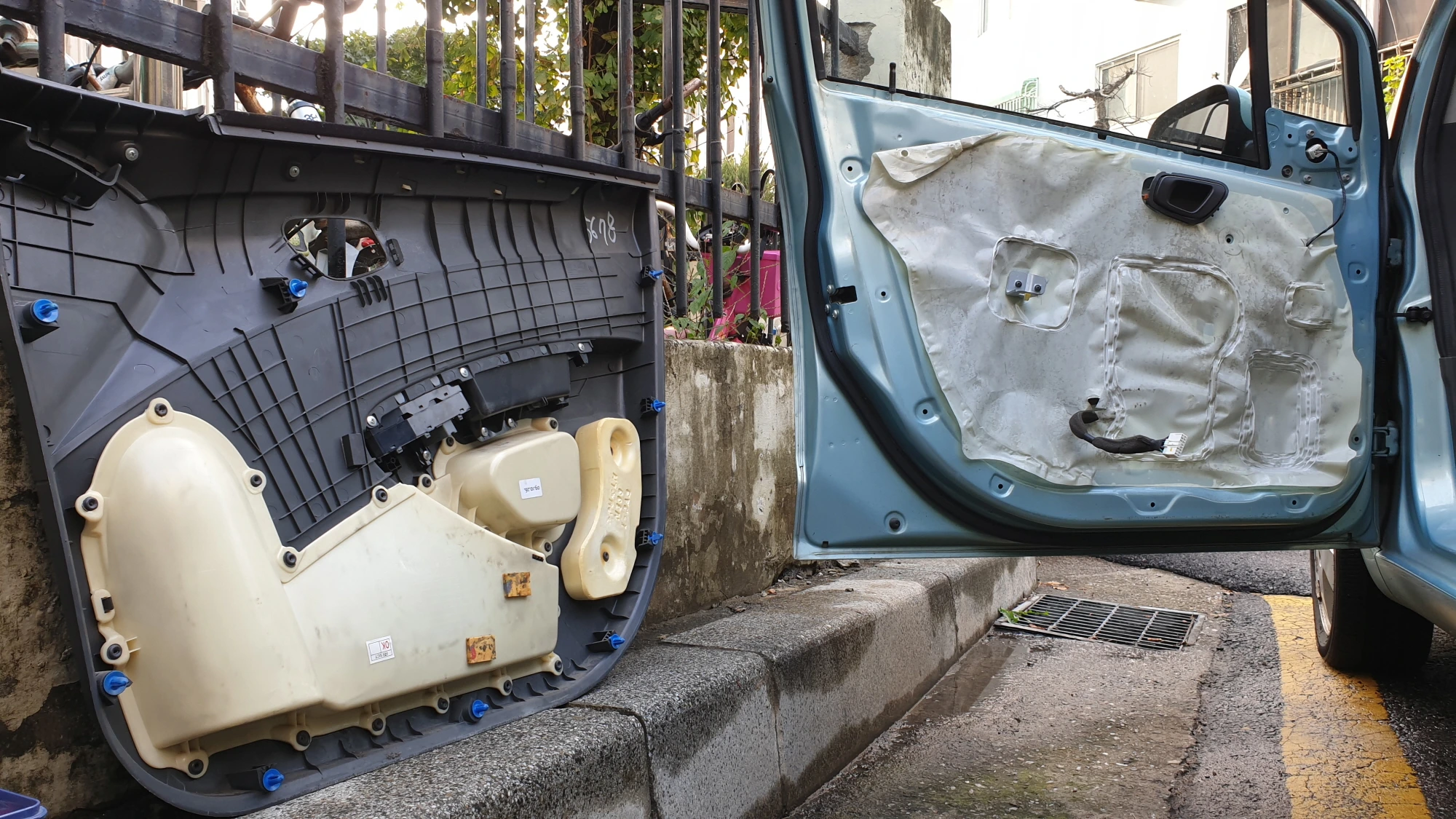

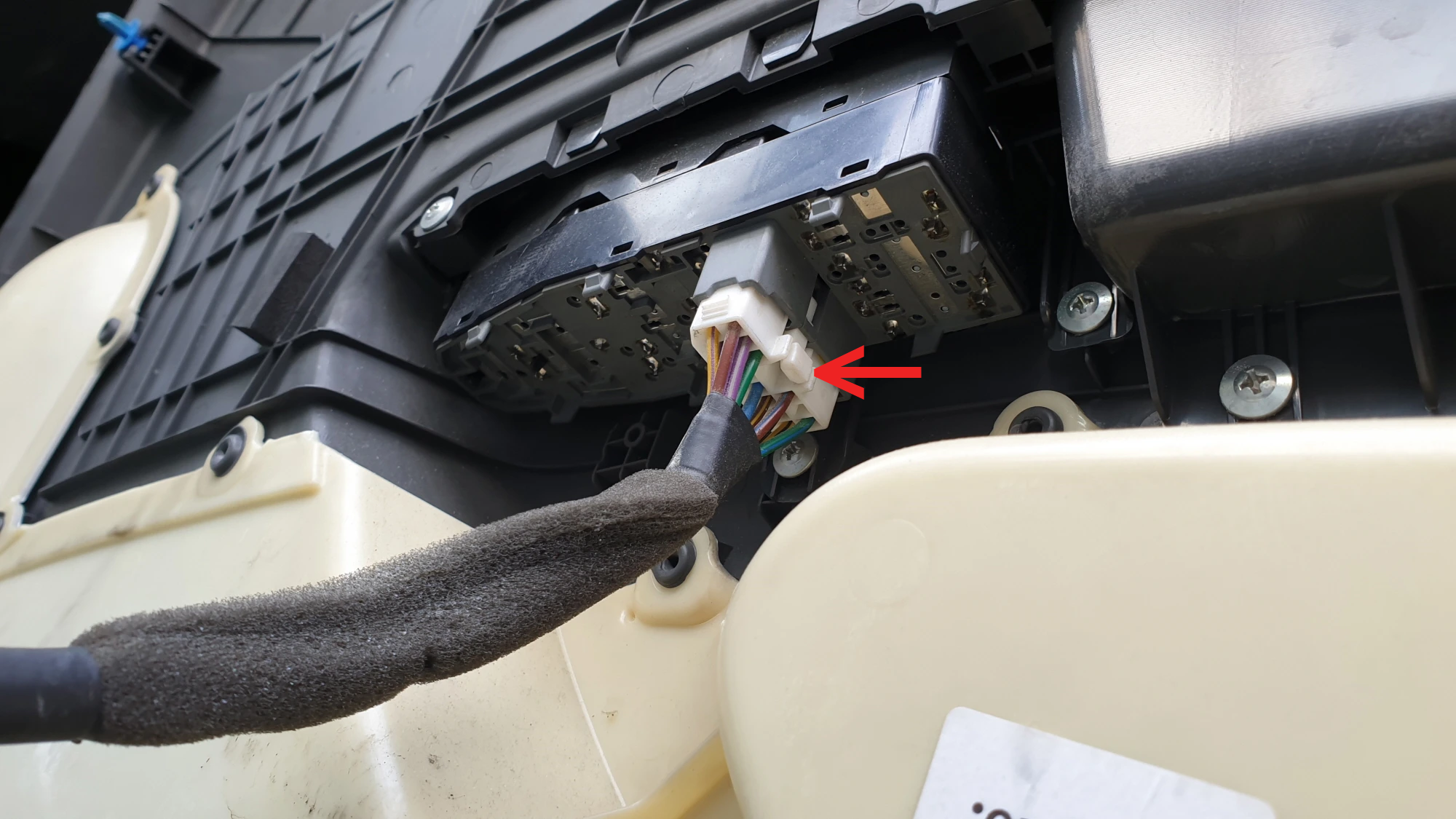

도어트림이 도어에서 떨어지면 위와 같이 윈도우 스위치 아래 케이블이 연결되어 있습니다.

화살표가 가리키는 부분을 누른 상태에서 아래로 당기면 잭이 빠집니다.

공간이 좁고 사이즈가 너무 딱 맞아서 그런지 뺄 때 힘이 꽤 들었습니다.

잭을 분리할 때 전선을 잡고 당기면 전선이 잭에서 빠지거나 잭이 파손될 수 있으니 플라스틱 잭 부분만 잡고 당기는 것이 안전합니다.

스파크 윈도우 스위치 분리방법

운전석 윈도우 스위치

윈도우 스위치가 결합된 팔걸이 주변에는 위에 사진처럼 여섯 개의 고정 볼트가 있으며 그 볼트를 모두 완전히 풀어줍니다.

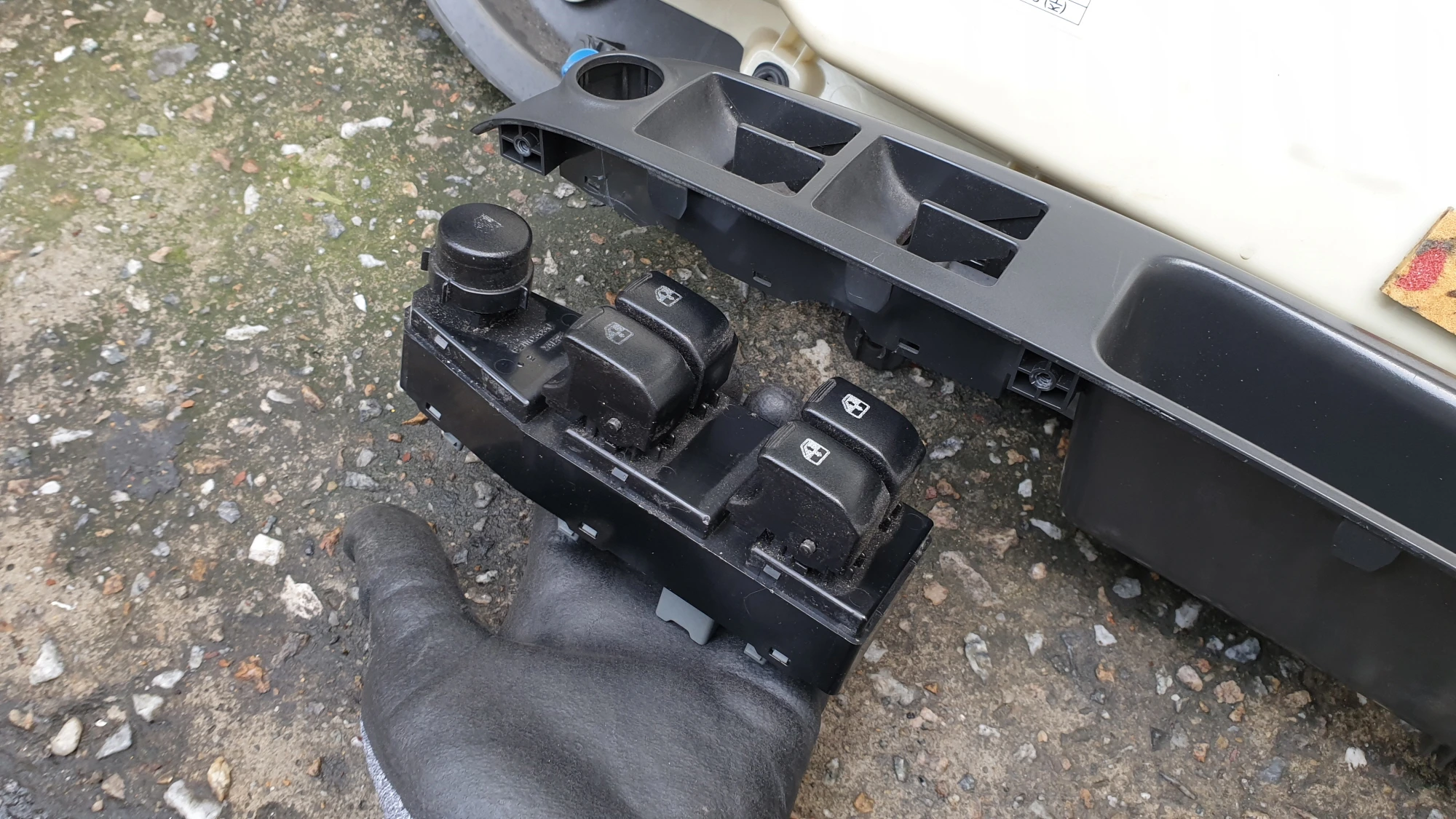

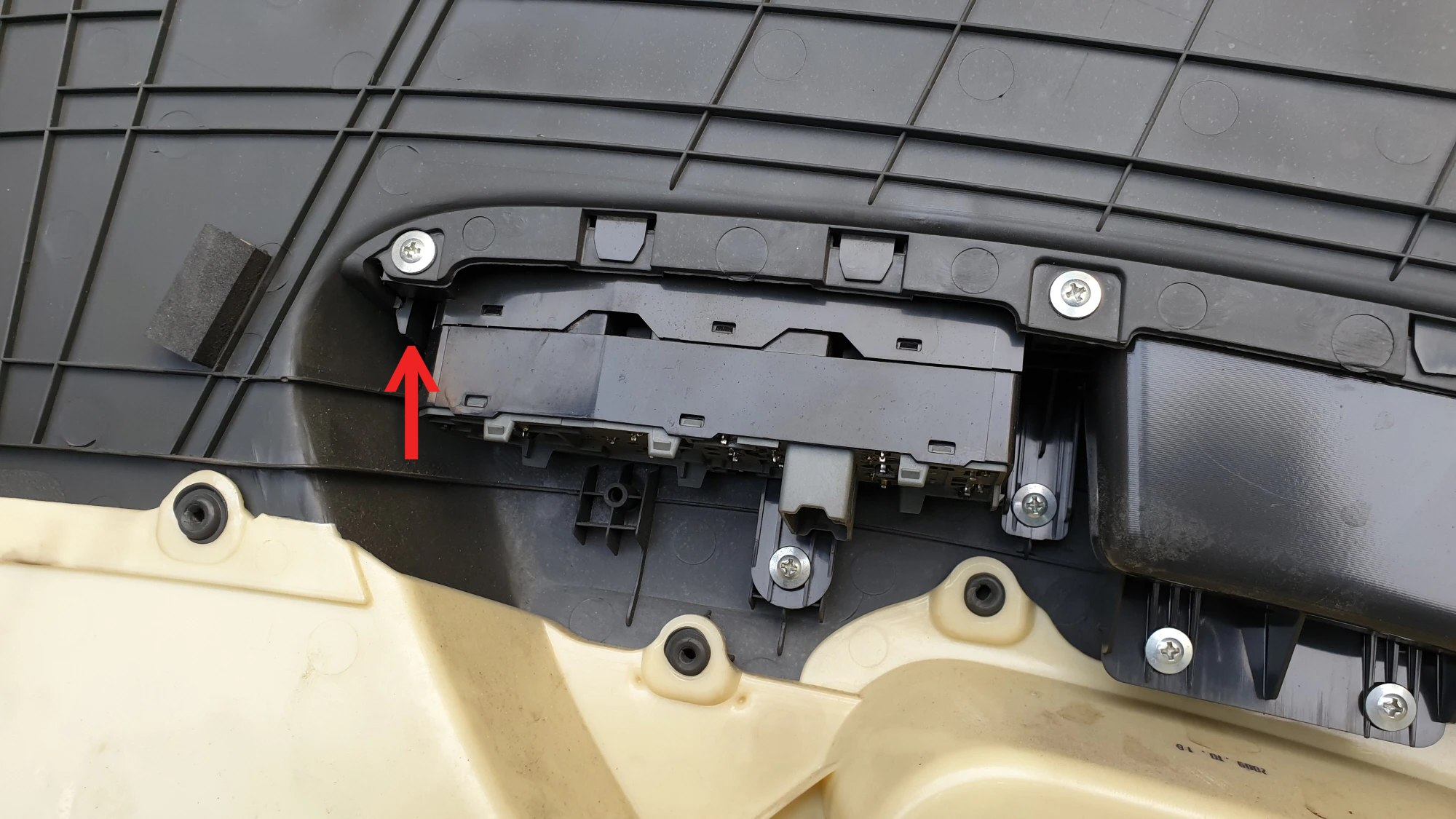

팔걸이 양쪽에는 화살표가 가리키는 모양의 걸쇠가 양쪽에 있으며 그 걸쇠를 스위치 중앙 방향으로 밀어준 상태에서 스위치를 위로 밀어 올리면 윈도우 스위치가 결합된 상태로 팔걸이가 빠집니다.

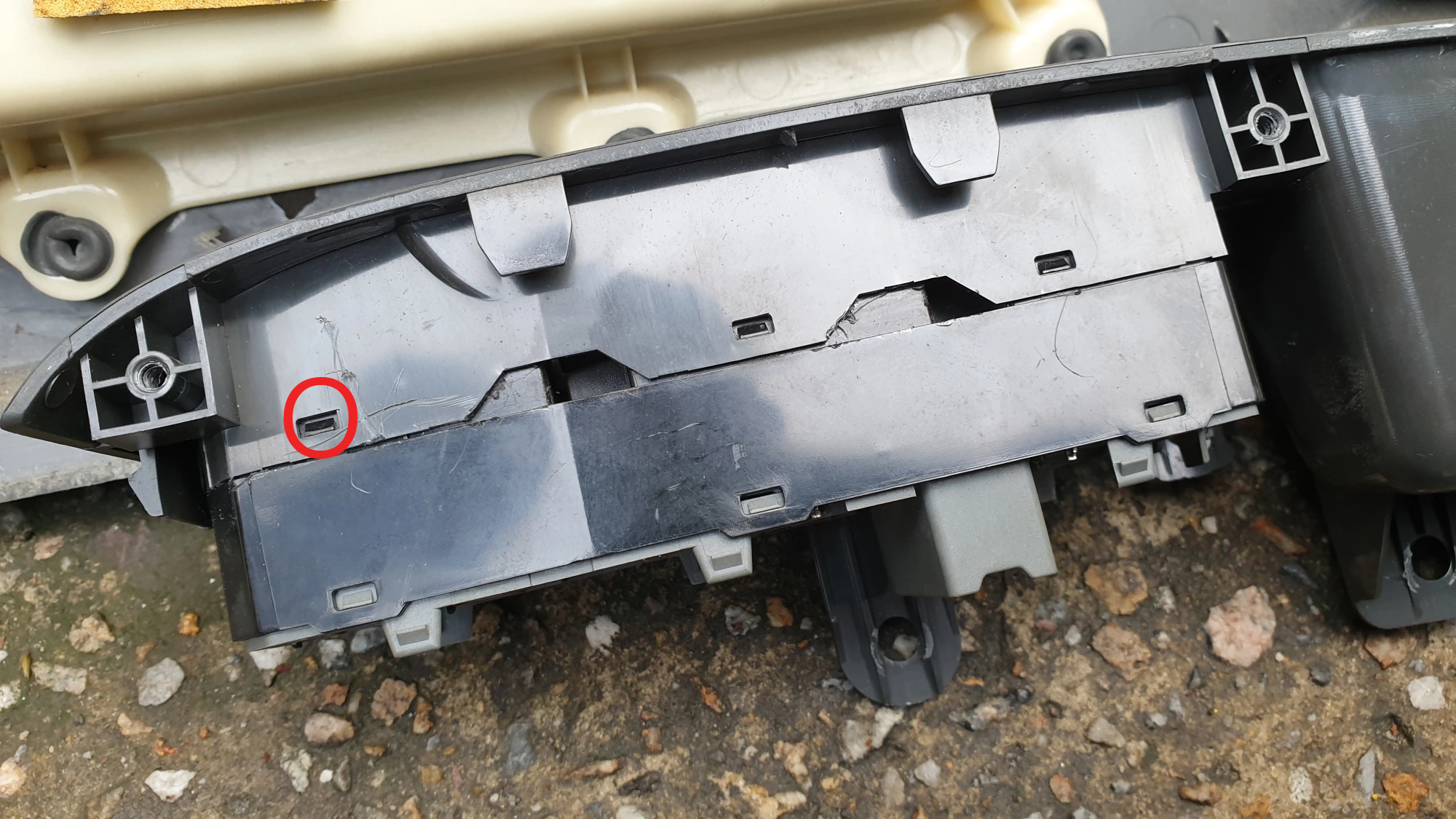

윈도우 스위치는 왼쪽 사진 동그라미 안에 보이는 것과 같은 형태의 걸쇠 여섯 개로 팔걸이에 고정되어 있습니다.

걸쇠 아래 틈에 얇은 일자드라이버를 끼우고 조금 벌린 상태에서 아래로 당겨서 빼내야 합니다.

그런데 여섯 개 걸쇠를 동시에 벌리는 것이 불가능하고 한 개씩 벌리는 과정에서 앞서 벌려놓은 부분이 다시 끼워지는 현상이 반복됐습니다.

만약 저와 같은 문제 때문에 불편하다면 걸쇠 부분을 벌려놓을 때마다 얇은 이쑤시개 같은 걸 끼워놓으면 여러 번 반복해서 작업하는 일을 예방할 수 있습니다.

스파크 뒷문 윈도우 스위치

뒷문 도어의 윈도우 스위치 역시 도어트림을 떼야 분리할 수 있습니다.

도어트림을 떼는 방법은 앞서 운전석 도어의 도어트림을 떼는 것과 같은 방식으로 떼어냅니다.

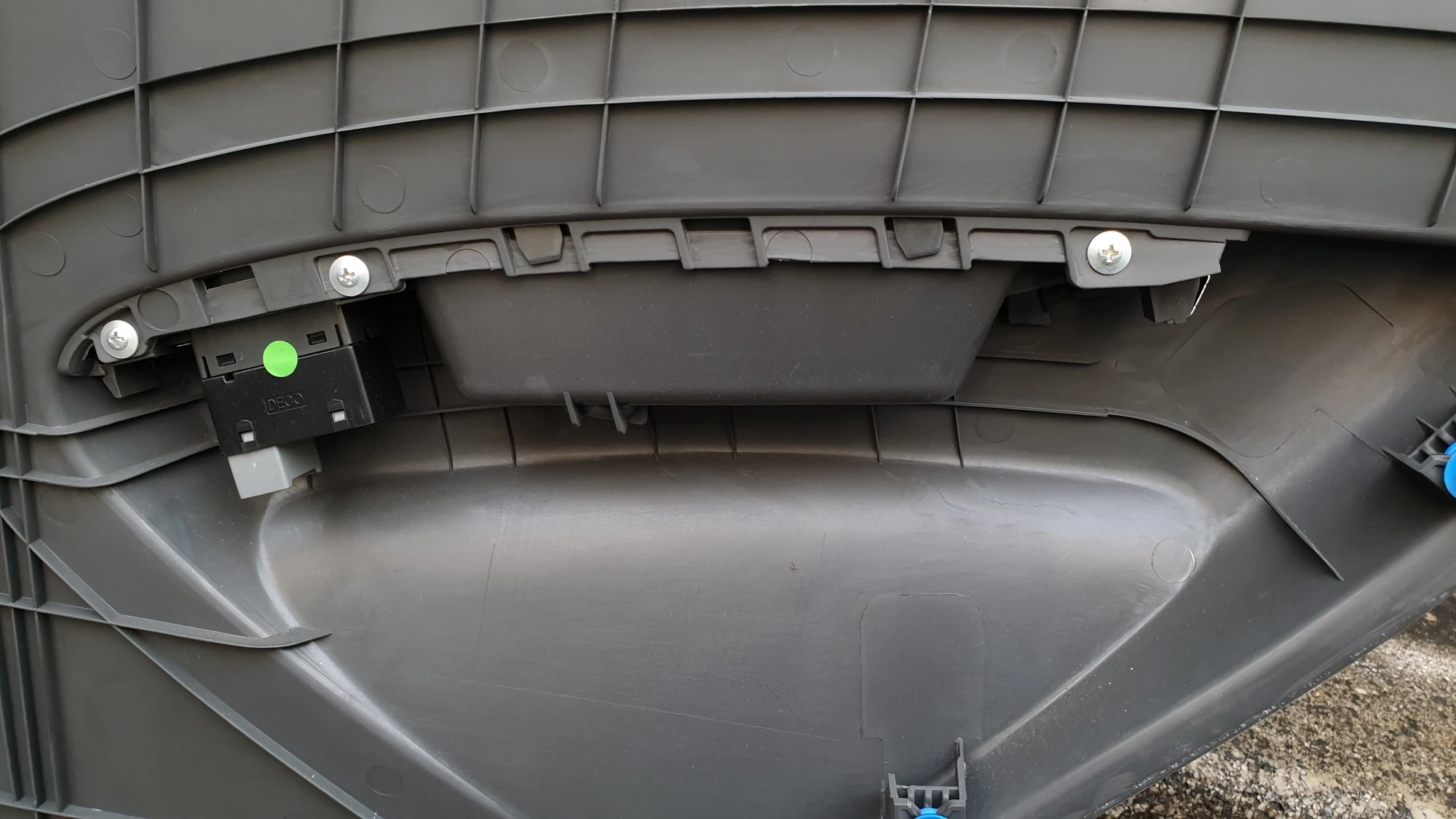

뒷문 도어 팔걸이는 왼쪽 사진처럼 세 개의 볼트로 고정되어 있고 볼트를 모두 푼 다음 양쪽 옆에 걸쇠를 가운데 방향으로 당기고 위로 밀면 손잡이 팔걸이가 빠집니다.

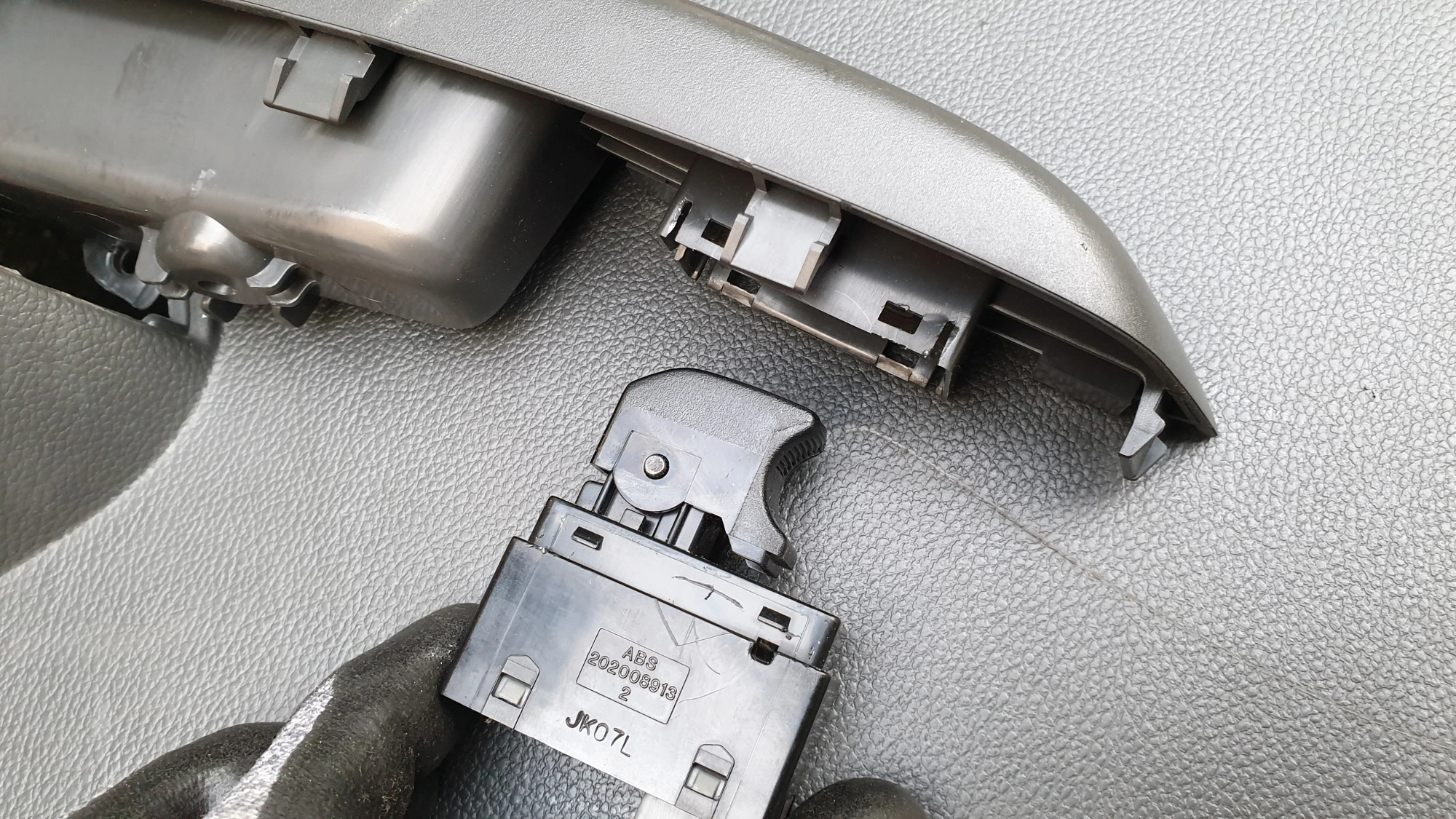

뒷문 윈도우 스위치는 오른쪽 사진처럼 양쪽 두 개씩 네 개의 걸소가 있고 걸쇠 부분을 벌리고 아래로 당기면 스위치가 빠집니다.

스파크 도어트림 조립 방법

도어트림 테두리에는 위에 사진처럼 파란색 작은 부품이 끼워져 있으며 도어에 결합할 때 해당 부품을 도어에 끼워서 고정합니다.

팔걸이에 윈도우 스위치를 끼우고 팔걸이를 도어트림에 고정한 다음 도어트림을 도어에 고정해야 합니다.

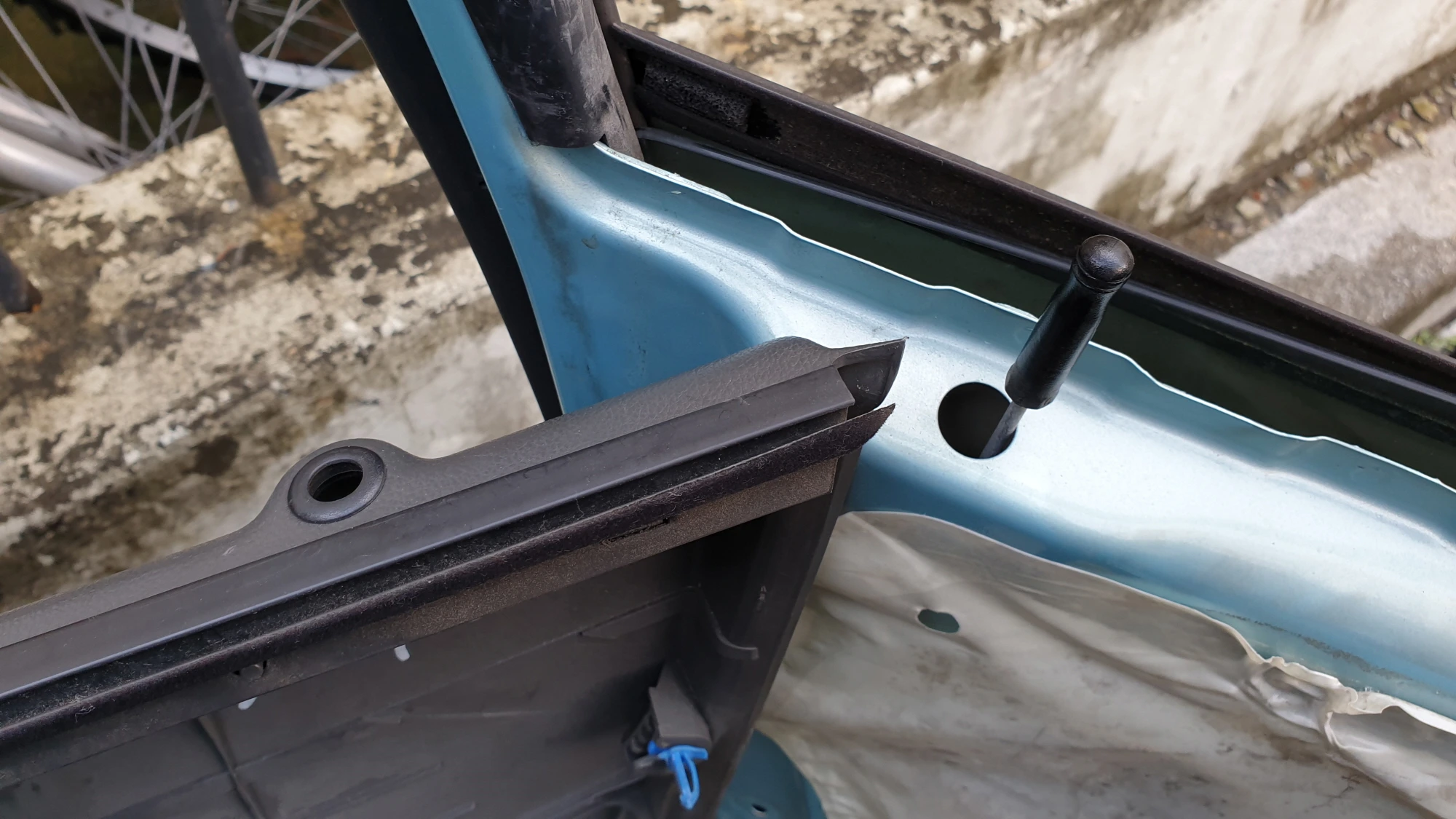

먼저 윈도우 스위치를 아래 잭을 끼우고 왼쪽 사진처럼 잠금장치를 도어트림 구멍에 통과시키고 도어트림을 도어 위쪽 부분에 올려놓듯 끼웁니다.

도어트림을 도어에 완전히 끼우기 전에 윈도우 스위치와 사이드미러가 정상적으로 작동하는지 확인합니다.

도어트림 위쪽을 끼운 다음 앞서 설명드린 도어트림 안쪽 파란색 부품이 도어에 끼워지도록 눌러줍니다.

이때 지그시 눌러서 끼우기보다는 부품 위치를 정확히 맞춘 다음 가볍게 툭툭 쳐서 끼우는 것이 잘 들어갑니다.

마지막으로 팔걸이 손잡이 아래 고정 볼트를 끼워 고정하고 오른쪽 사진처럼 사이드미러 안쪽 커버를 닫아줍니다.
