자동차 예비퓨즈 위치와 용량 퓨즈 교체

자동차 퓨즈박스 위치와 예비퓨즈 위치 확인, 예비퓨즈 개수 및 용량, 퓨즈를 빼는 도구를 이용해 퓨즈를 빼서 확인하고 교체하는 방법

자동차의 모든 전기 장치에는 과전류로 인한 장치 고장 및 파손을 막기 위해 퓨즈가 연결되어 있습니다.

자동차 퓨즈는 퓨즈박스에 모여있고 퓨즈박스 위치는 대체로 운전석 주변과 엔진룸 배터리 주변 두 곳에 있는 경우가 많습니다.

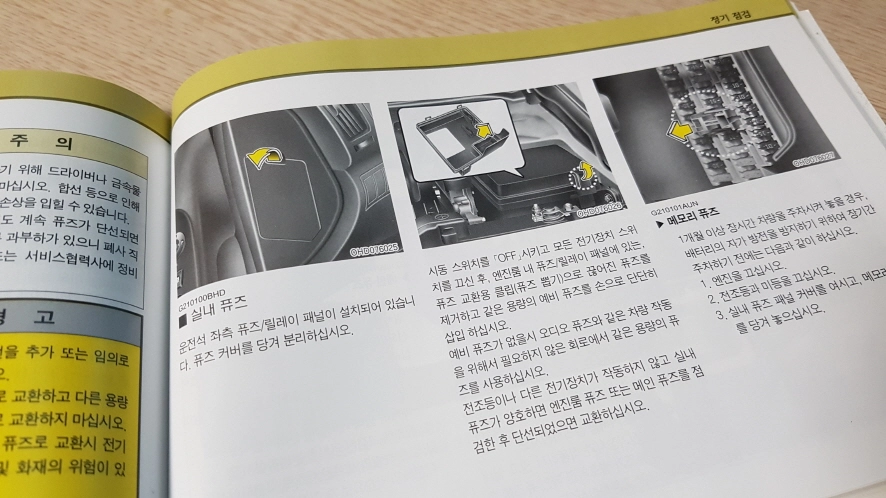

자동차 퓨즈박스 위치 및 퓨즈 교체 등 관련 내응은 해당 차량의 취급 설명서에서도 확인할 수 있습니다.

본문에서는 SUV 승용차 싼타페와 준중형 증용차 아반떼, 경차 모닝 차량의 퓨즈박스 위치와 예비퓨즈 개수 및 용량을 알아보고 퓨즈를 빼는 집게 모양의 도구를 이용해 퓨즈를 빼서 확인 교체하는 방법을 정리했습니다.

참고로 퓨즈박스 위치와 예비퓨즈의 용량 및 개수는 차량마다 조금씩 다를 수 있지만 퓨즈를 빼거나 확인 교체하는 방법은 동일합니다.

자동차 퓨즈 확인 교체 방법

자동차 퓨즈에 문제가 생겨서 해당 장치를 작동할 수 없다면 먼저 예비퓨즈로 교체하는 것을 생각해 볼 수 있습니다.

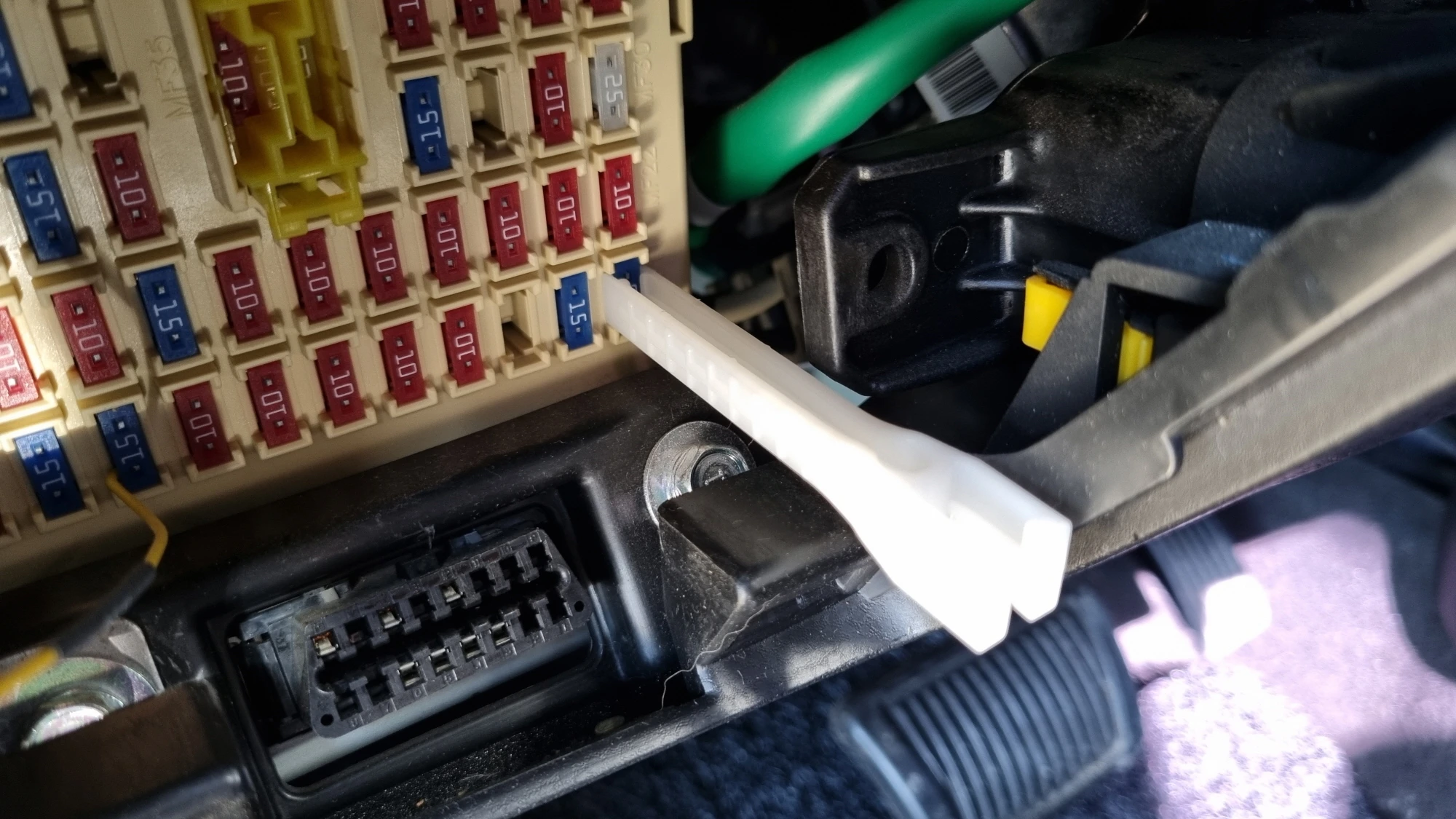

먼저 퓨즈가 이상 여부는 빼서 확인을 해야 하는데 퓨즈를 빼는 방법은 오른쪽 사진처럼 집게 모양의 퓨즈 교체 도구를 사용합니다.

자동차 퓨즈를 빼거나 끼울 때 사용하는 도구는 모든 차량에 있으며 이후 내용에서 차차 설명드리도록 하겠습니다.

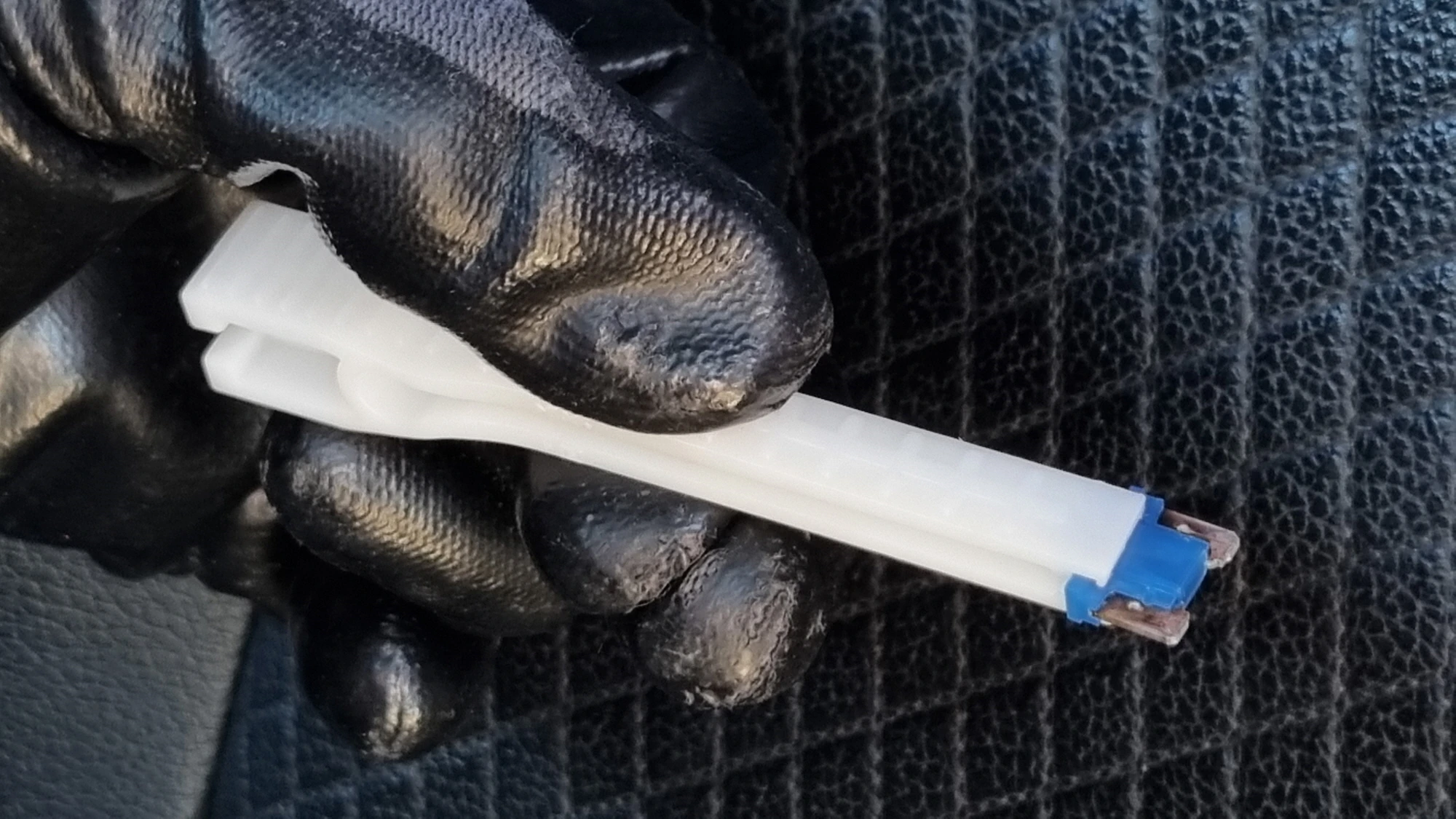

확인할 퓨즈의 위쪽을 깁게 모양 도구 끝으로 잡고 왼쪽 사진처럼 도구의 가운데 부분을 눌러서 잡은 상태로 당기면 퓨즈가 빠집니다.

자동차 퓨즈는 대체로 뻑뻑하게 끼워져 있기 때문에 뺄 때 힘이 약간 들어가고 끼울 때도 힘이 좀 들어갑니다.

퓨즈를 다시 끼울 때도 도구로 퓨즈를 잡고 끼울 위치에 끼운 다음 다른 퓨즈들과 높이가 같아지도록 최대한 눌러주면 됩니다.

퓨즈는 극성이 없기 때문에 방향을 맞춰서 끼울 필요는 없지만 기존에 끼워져 있던 퓨즈와 같은 용량을 사용하고 퓨즈의 단자가 꺾이거나 휘어지지 않도록 퓨즈를 끼우는 위치와 각도를 정확하게 맞춰서 끼워야 합니다.

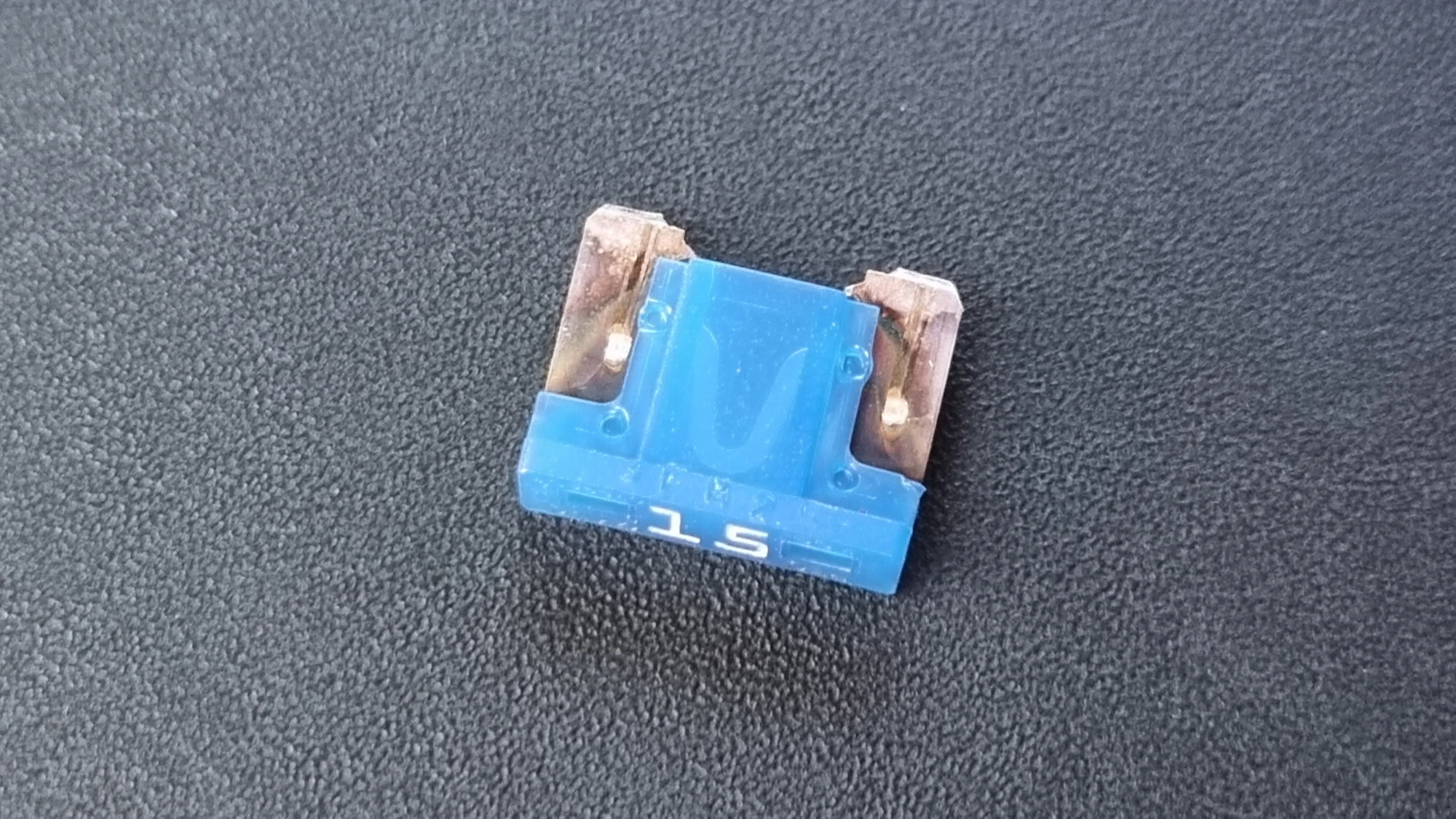

위에 퓨즈는 15A(암페어) 용량의 자동차 퓨즈입니다.

10~30A 용량의 자동차 퓨즈는 모양이 동일하고 색깔만 다르게 되어 있으며 윗면에 용량이 표시되어 있습니다.

퓨즈의 상태를 확인하는 방법은 퓨즈를 위에 사진처럼 놓았을 때 양쪽 단자 사이에 "U"자 모양 부분이 끊어지지 않고 정상적으로 연결되어 있는지 확인하면 됩니다.

"U"자 모양 부분의 일부가 끊어져 있다면 해당 퓨즈는 단선된 것으로 다른 퓨즈로 교체해야 합니다.

간혹 양쪽 단자 가까이가 끊어져 외관상 끊어진 부분이 잘 보이지 않는 경우도 있으니 퓨즈를 이리저리 돌려서 단자와 연결된 부분까지 연결 상태를 꼼꼼하게 확인해야 합니다.

싼타페 퓨즈박스 예비퓨즈 위치

위에 차량은 2020년식 싼타페 TM입니다.

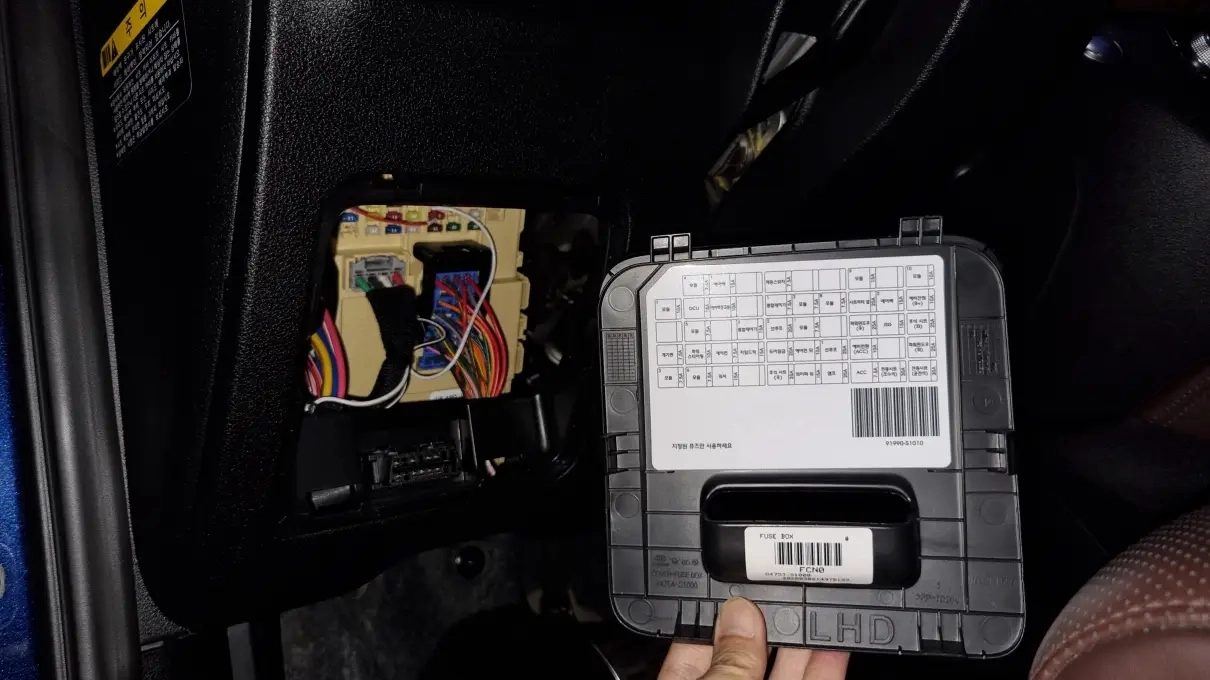

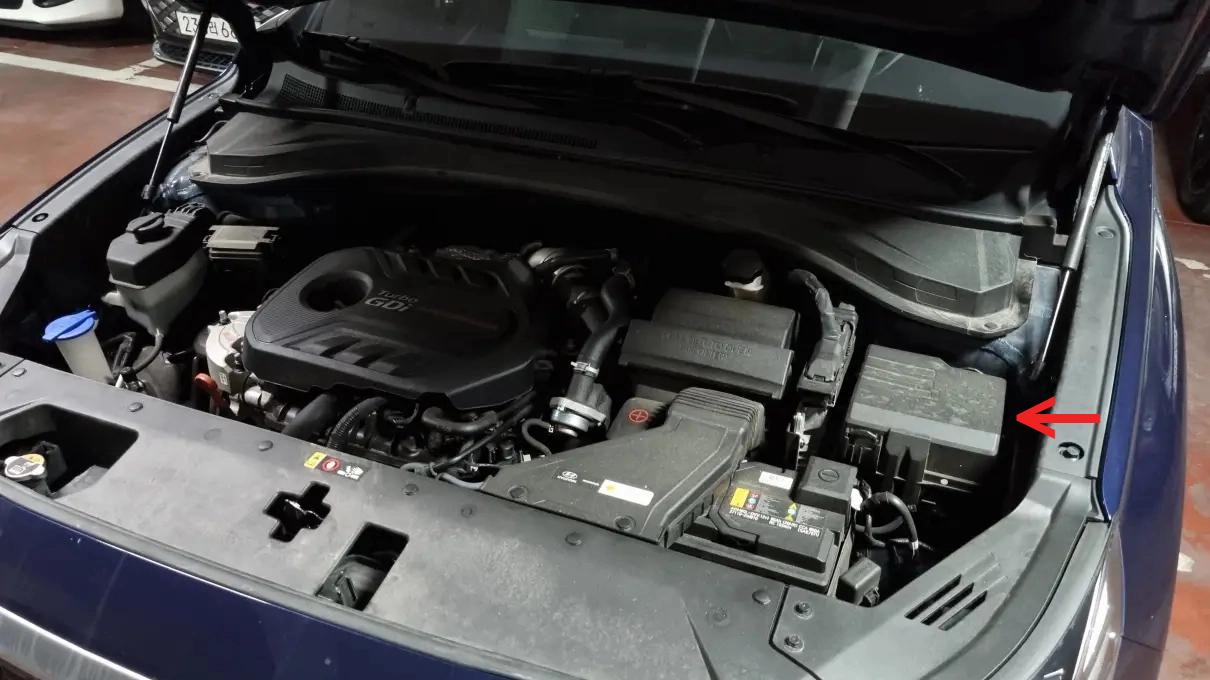

퓨즈박스 위치는 운전석 왼쪽 아래와 가운데 사진 화살표가 가리키는 엔진룸 운전석 앞 배터리 주변에 있습니다.

퓨즈박스 커버를 열면 왼쪽 사진과 오른쪽 사진처럼 커버에 퓨즈 번호와 해당 퓨즈에 연결된 장치가 표시되어 있습니다.

싼타페 차량의 예비퓨즈는 엔진룸 퓨즈박스 안에 있습니다.

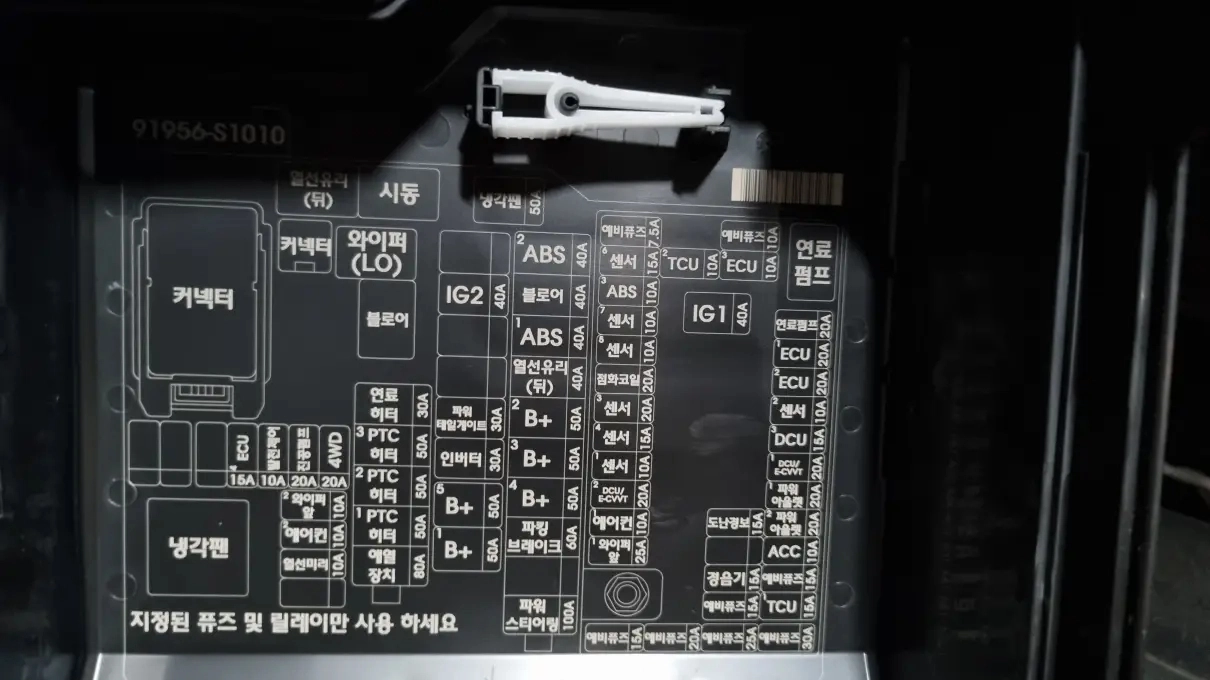

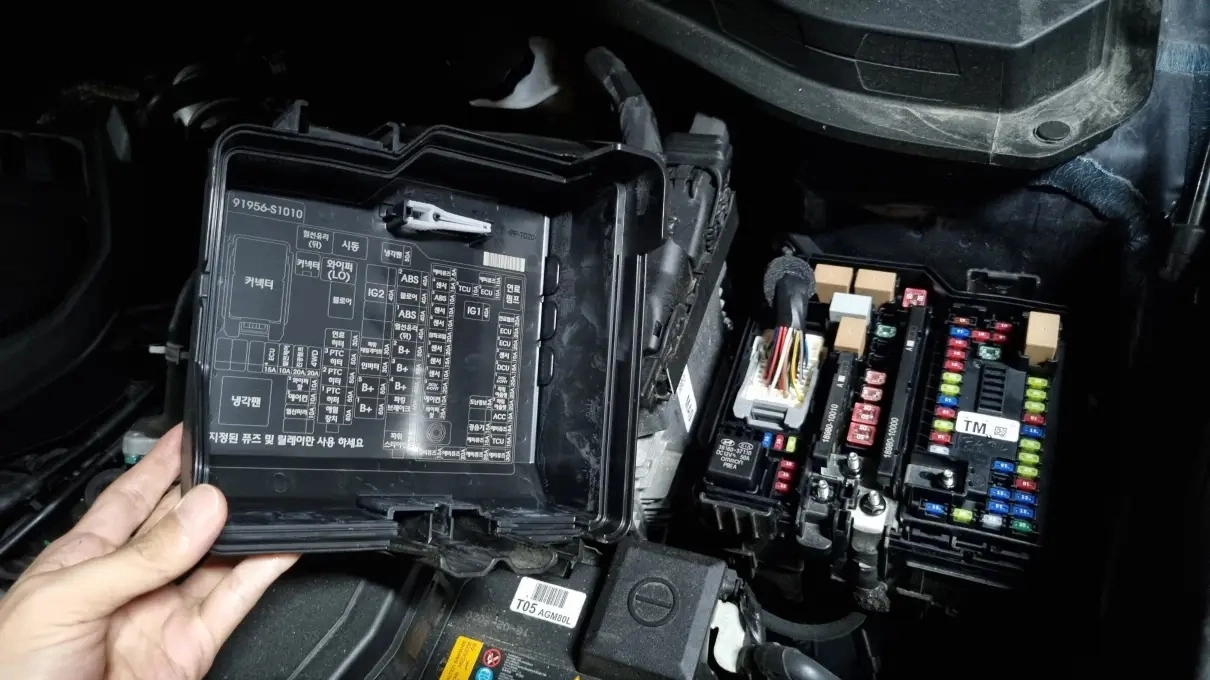

엔진룸에 있는 퓨즈박스 커버를 열면 사진처럼 커버 위쪽에 퓨즈를 뽑거나 교체할 때 사용하는 집게 모양의 도구가 있고 아래에 퓨즈 용량 및 연결된 장치가 표시되어 있습니다.

10~30A(암페어) 용량의 자동차 퓨즈는 크기가 작고 촘촘한 간격으로 끼워져 있기 때문에 손으로 빼는 것은 것의 불가능합니다.

또한 니퍼나 펜치, 드라이버 같은 공구를 사용해서 퓨즈를 빼거나 끼우려고 하면 퓨즈가 망가질 수도 있고 작업 도중 쇼트가 발생해 퓨즈는 물론 장치에 문제를 야기할 수 있기 때문에 전용 도구를 사용해야 합니다.

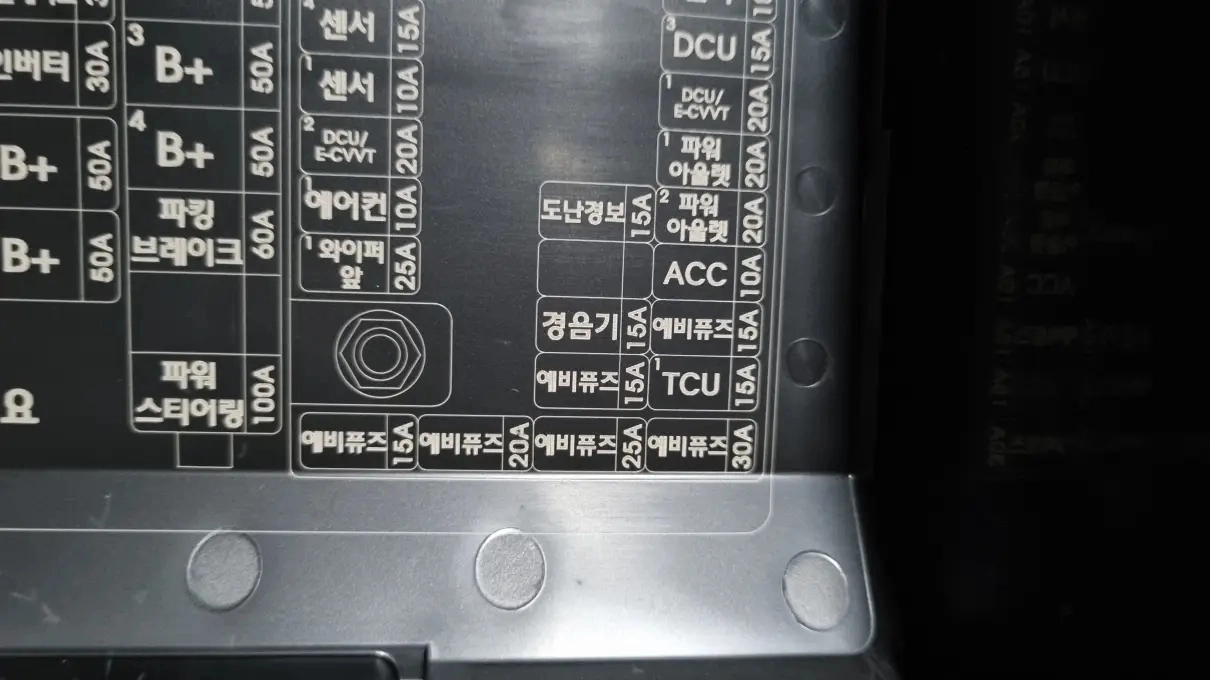

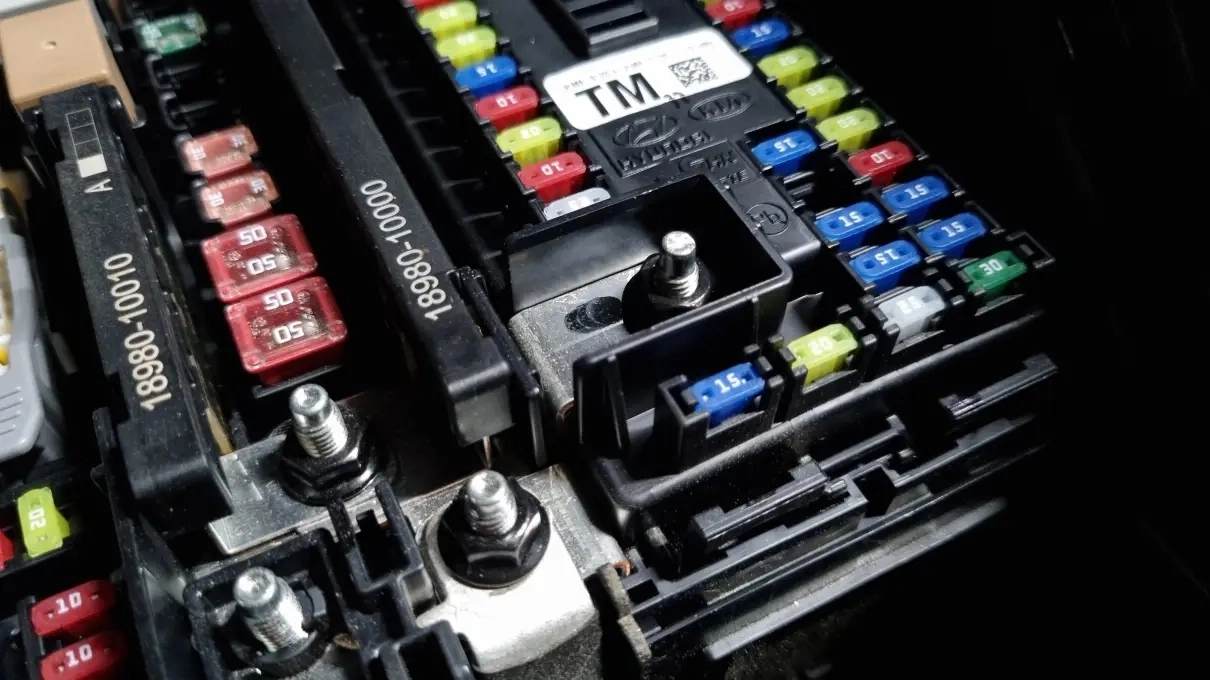

싼타페 TM 차량의 예비퓨즈 위치는 오른쪽 아래에 여섯 개가 있으며 퓨즈박스 커버에도 가운데 사진처럼 "예비퓨즈"라고 표시되어 있습니다.

해당 차량의 예비퓨즈는 15A 용량의 퓨즈 세 개와 20A, 25A, 30A 용량의 퓨즈가 각각 한 개씩 있습니다.

퓨즈에 문제가 생겨서 예비 퓨즈로 교체할 때는 같은 용량의 퓨즈를 사용해야 하고 이후 돌발 상황을 대비해 사용한 예비 퓨즈는 다시 채워놓는 것이 좋습니다.

아반떼 퓨즈박스 예비퓨즈

위에 자동차는 2009년식 아반떼 HD입니다.

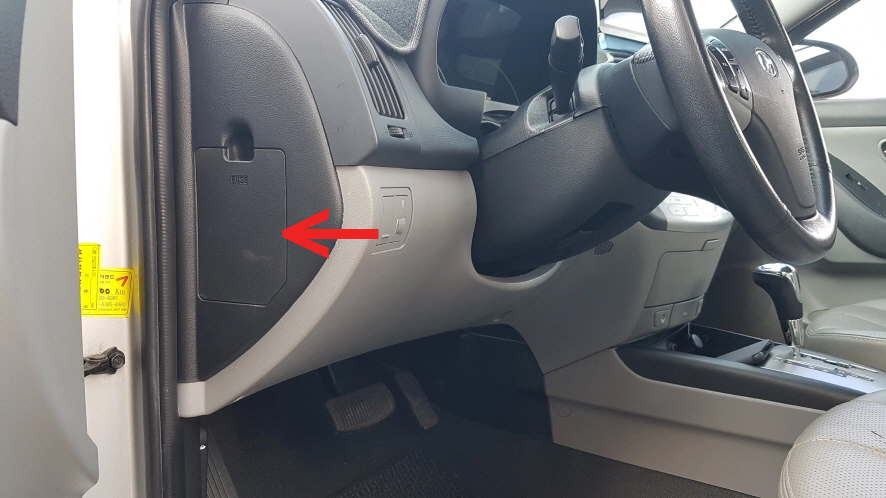

실내 퓨즈박스 위치는 왼쪽 사진 화살표가 가리키는 곳으로 대시보드 옆면에 퓨즈박스 커버가 있습니다.

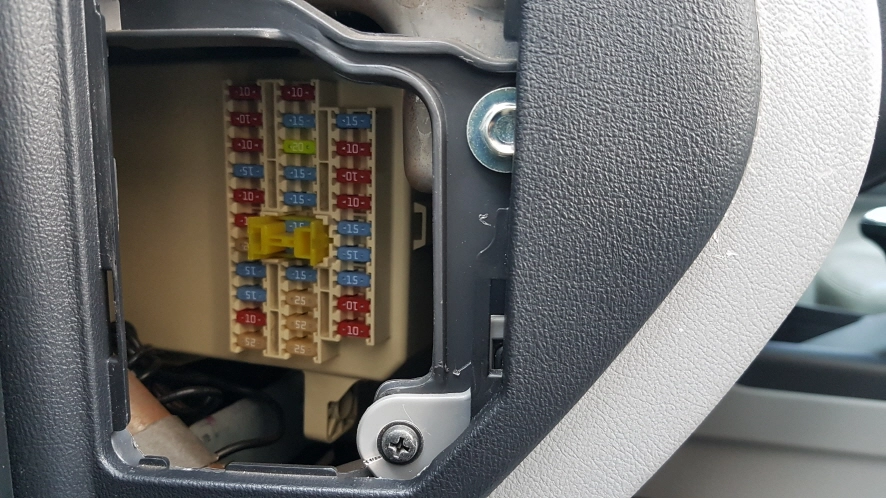

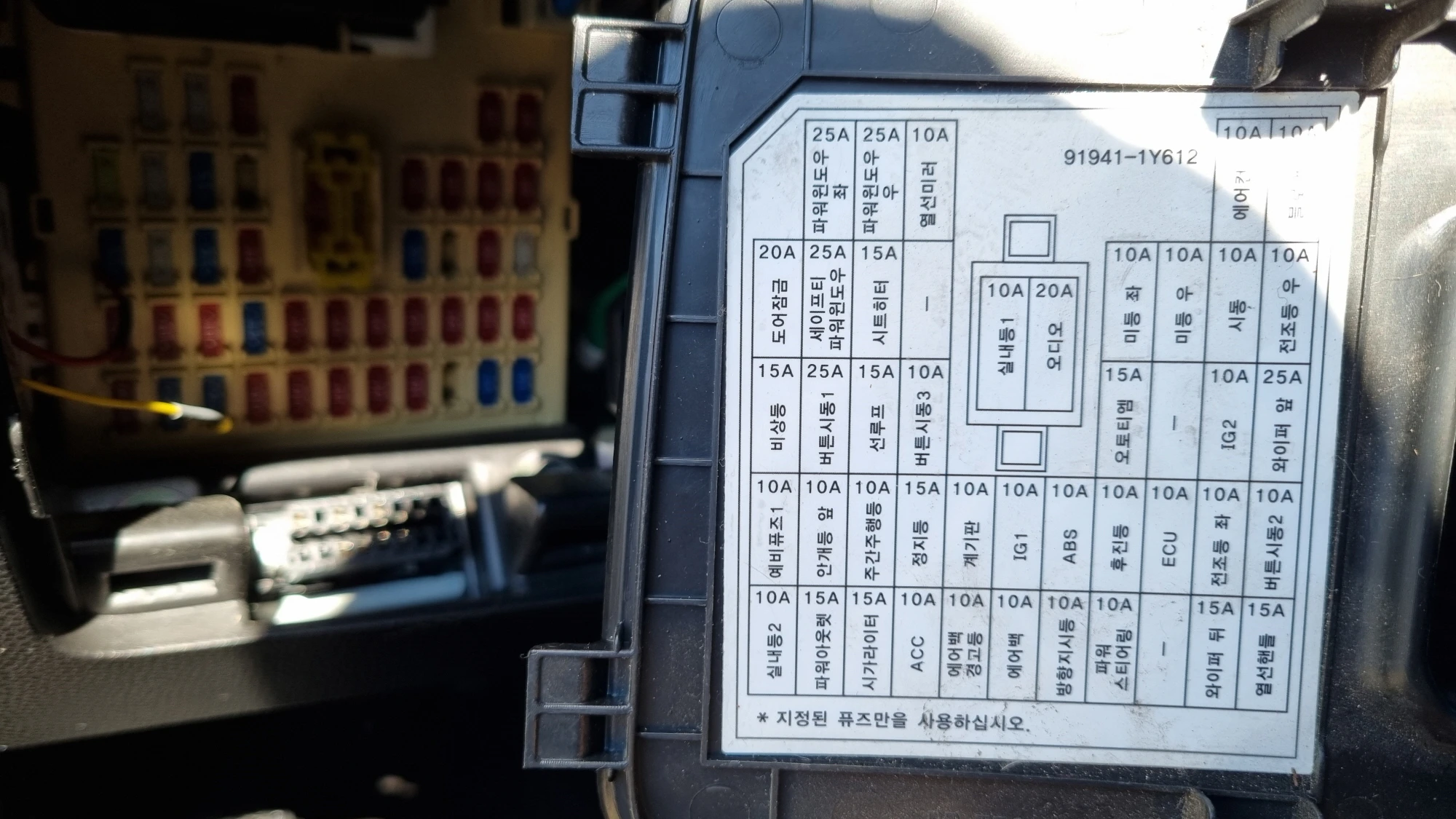

퓨즈박스 커버를 열면 가운데 사진처럼 퓨즈가 보입니다.

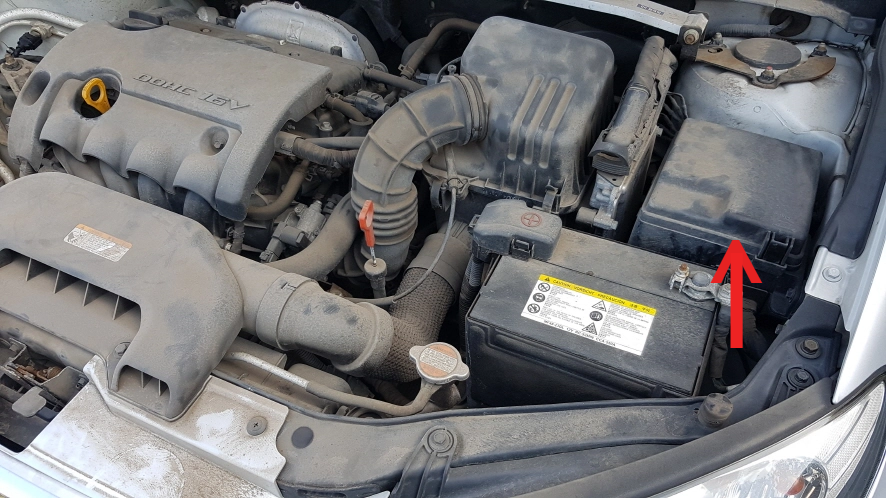

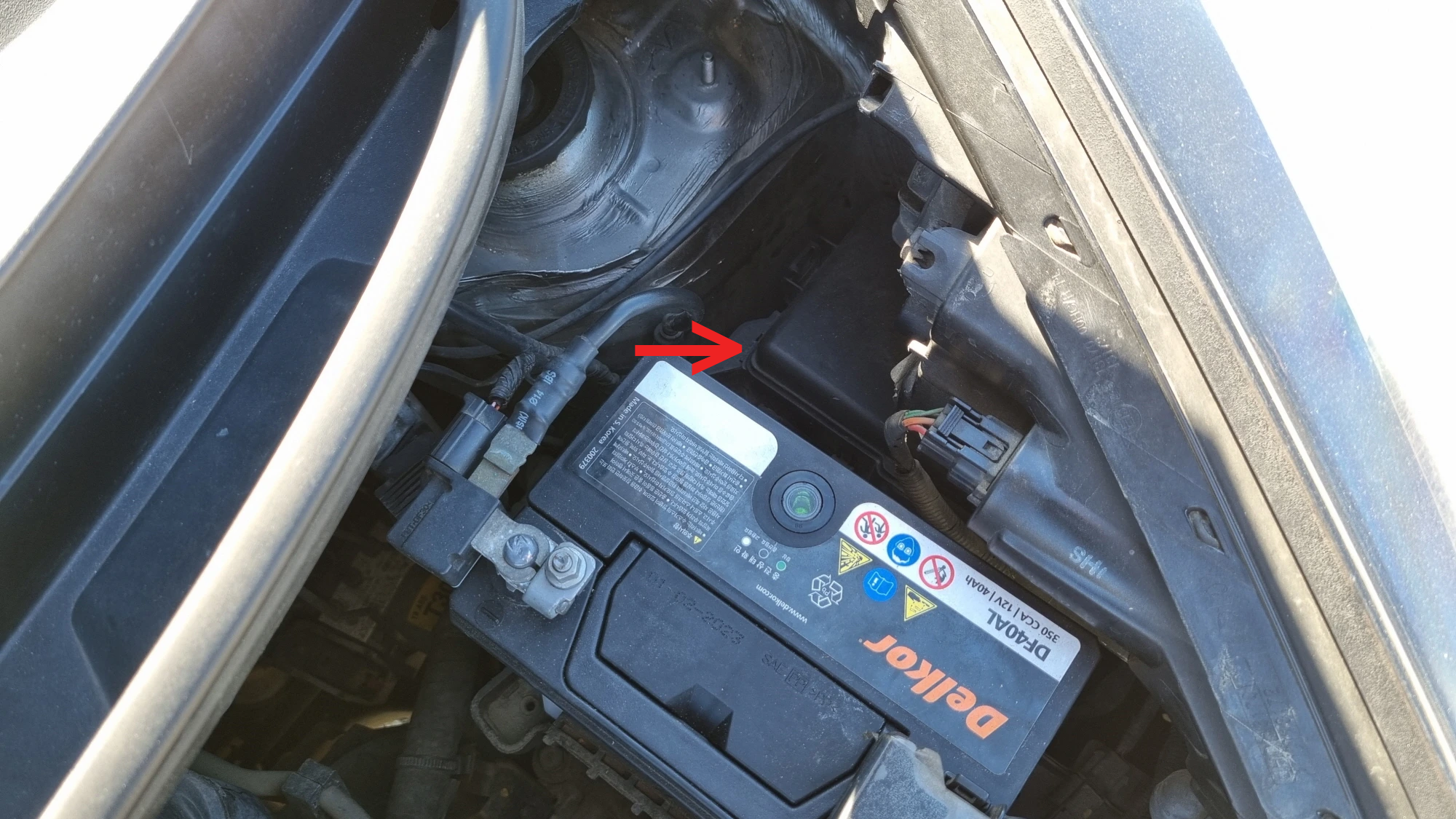

엔진룸에도 오른쪽 사진 화살표가 가리키는 곳에 퓨즈박스가 있습니다.

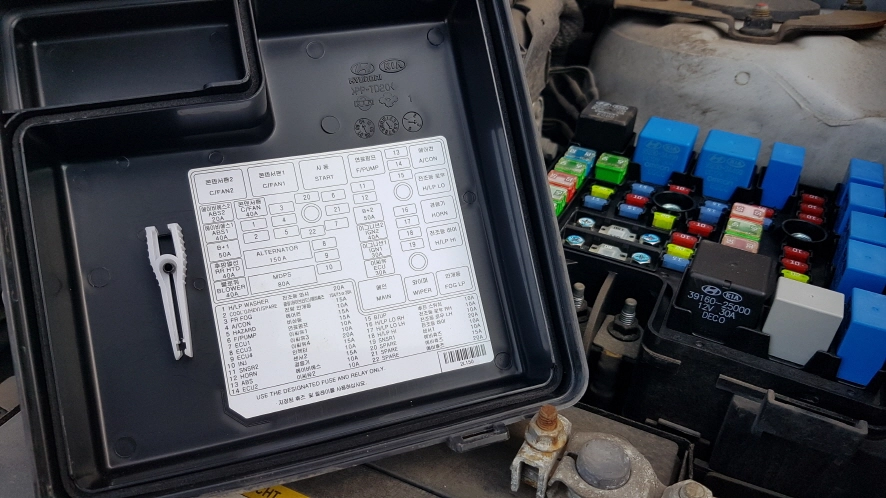

엔진룸에 있는 퓨즈박스 커버를 열면 왼쪽 사진처럼 퓨즈를 빼거나 끼울 때 사용하는 전용 도구가 있으며 퓨즈박스에 끼워진 퓨즈 용량과 연결된 장치가 표시되어 있습니다.

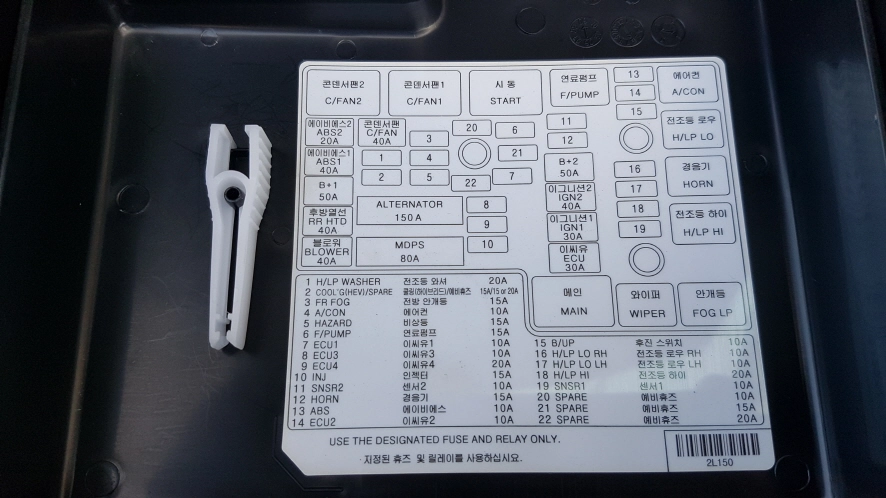

아반떼 HD 예비퓨즈 위치는 20~22번 퓨즈로 퓨즈박스 가운데쯤에 위치해 있습니다.

예비퓨즈는 10A, 15A, 20A 용량의 퓨즈가 각각 한 개씩 세 개가 있습니다.

모닝 퓨즈박스 예비퓨즈

위에 차량은 2014년에 출고된 모닝 올뉴모닝 TA입니다.

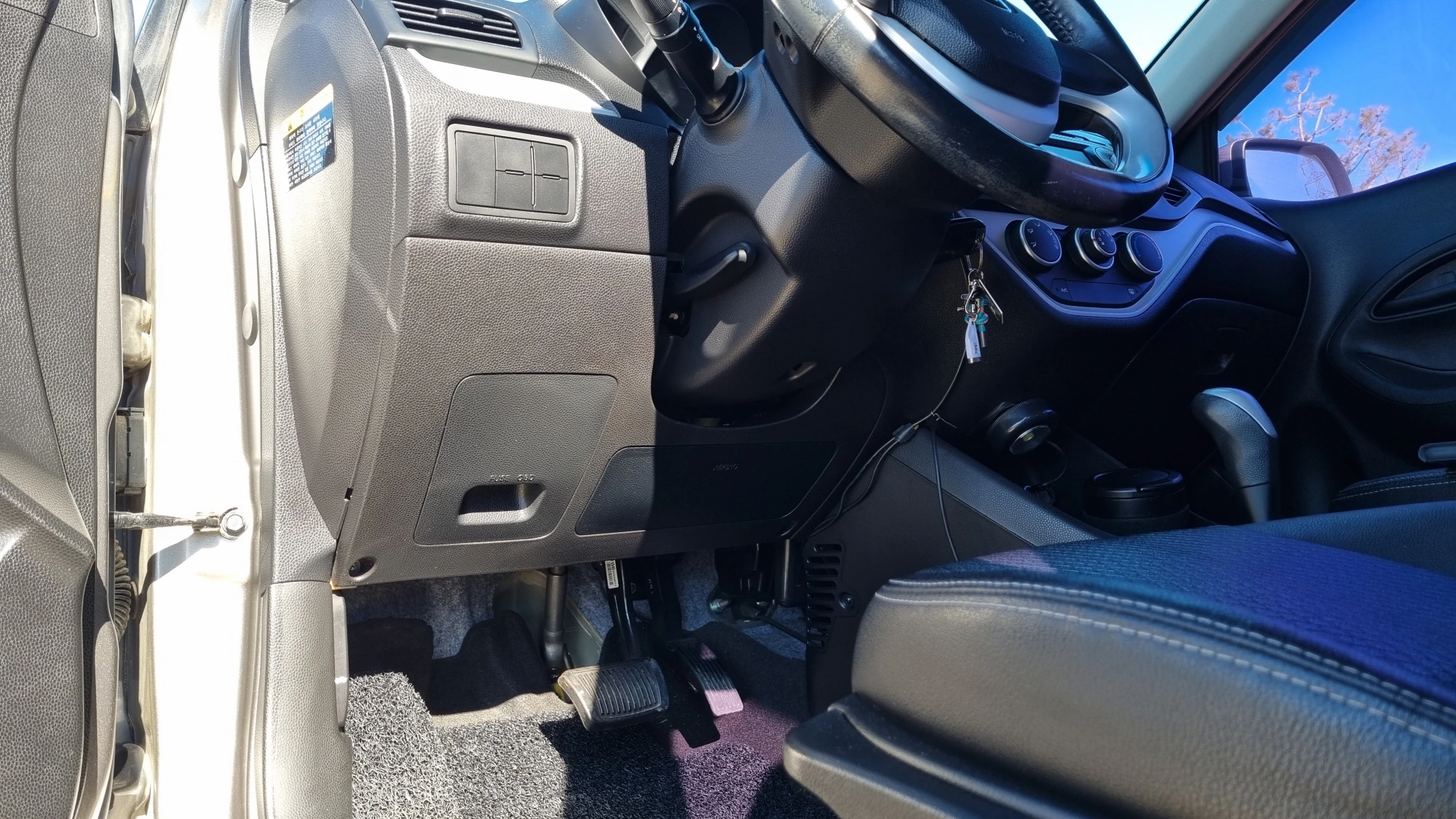

퓨즈박스 위치는 운전석 대시보드 왼쪽 아래 커버가 있습니다.

엔진룸에 퓨즈박스 위치는 오른쪽 사진 화살표가 가리키는 곳으로 운전석 앞 배터리와 휀더 사이에 있는데 전조등 램프 본체에 가려서 잘 보이지 않고 커버를 여는 것도 조금 불편했습니다.

모닝 차량의 예비퓨즈 역시 엔진룸 퓨즈박스에 있습니다.

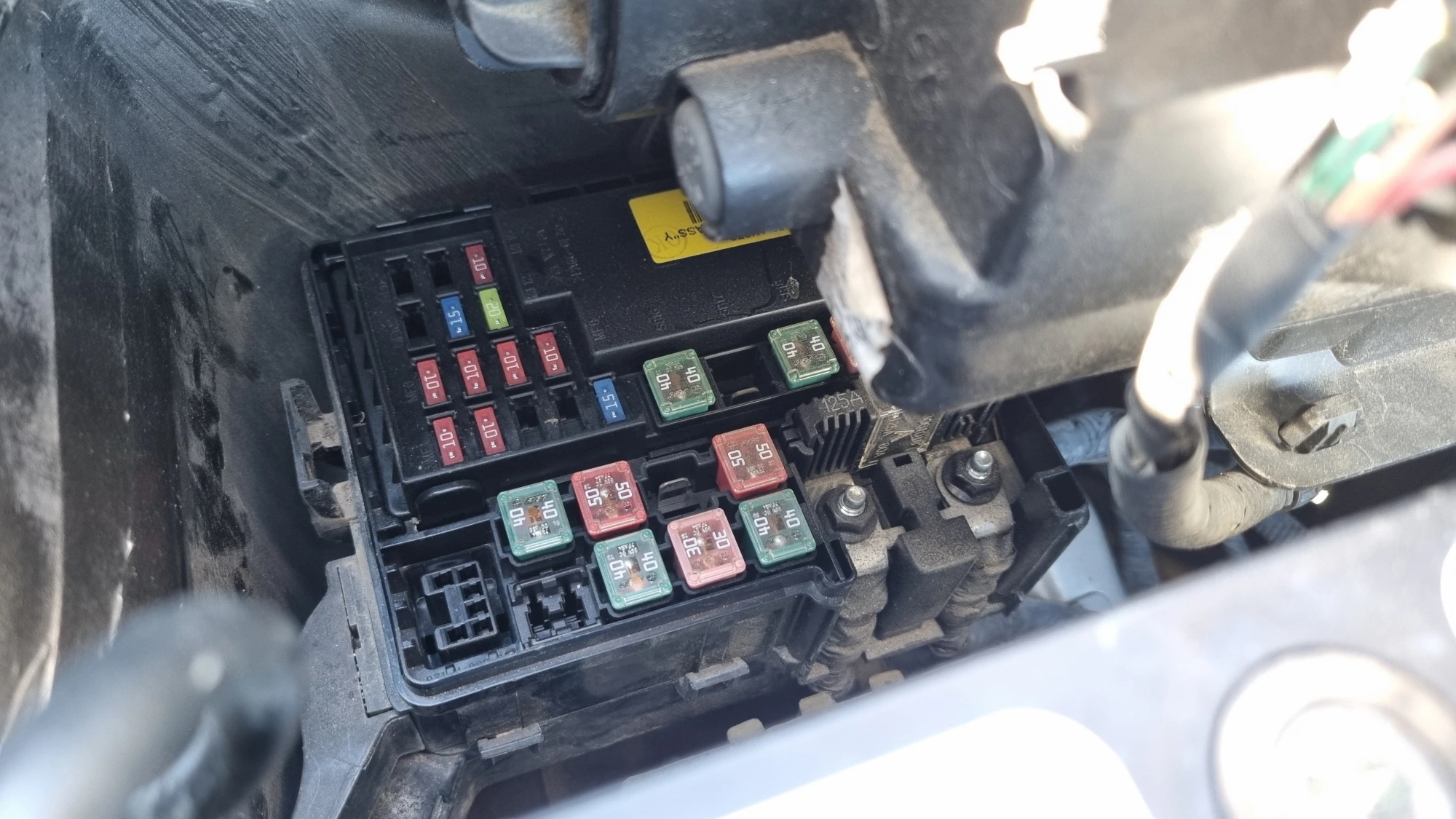

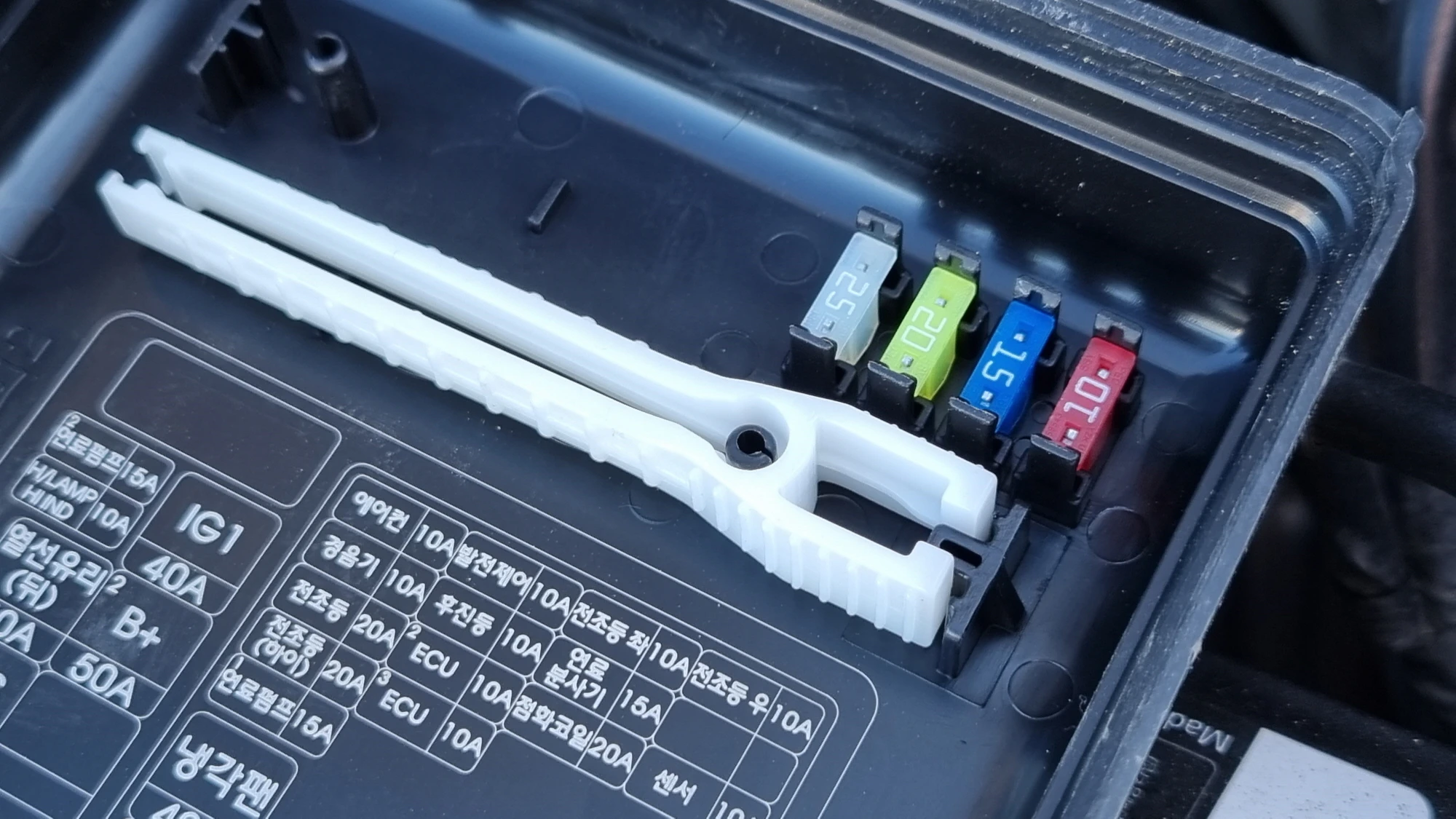

퓨즈박스 커버를 열면 오른쪽 사진처럼 퓨즈를 교체할 때 사용하는 집게 모양의 도구가 있으며 도구 위쪽에 예비퓨즈가 있습니다.

예비퓨즈의 용량은 10A, 15A, 20A, 25A로 각각 한 개씩 네 개가 끼워져 있습니다.
