거실 방 벽면 콘센트 교체 방법 배선 연결 방법

거실이나 방, 사무실 벽면에 설치되어 있는 220V 콘센트 떼는 법 교체 설치 방법, 1구 콘센트를 2구 콘센트로 바꿀 때 배선 방법

거실이나 방, 사무실 등과 같은  곳의 벽면에는 위와 같은 모양의 콘센트가 설치되어 있는 것이 일반적입니다.

사무용품이나 집에서 사용하는 가전제품 들은 대부분 위와 같은 콘센트를 사용하고 콘센트에 문제가 생긴 경우에는 직접 교체 설치하기도 합니다.

주의 : 전기 콘센트와 같은 장치들은 잘못 설치할 경우 화재, 누전 등 사고가 발생할 수 있기 때문에 뭔가 미심쩍은 부분이 있다면 섣불리 손대지 말고 전문가의 도움을 받는 것이 안전합니다.

집안에 콘센트는 대체로 구조가 비슷하고 떼거나 교체 방법이 동일합니다.

콘센트에 배선 연결은 기존에 배선 연결 상태와 동일하게 연결해야 하기 때문에 저는 기존 콘센트의 배선 상태를 사진으로 찍어 뒀다가 새 콘센트에 전선을 끼울 때 사진을 보고 그대로 끼웁니다.

벽면 콘센트나 전등 등 전기 장치를 수리하거나 교체할 때는 반드시 누전차단기를 내리고 작업해야 합니다.

벽면 콘센트를 분리하려면 커버를 먼저 열어야 합니다.

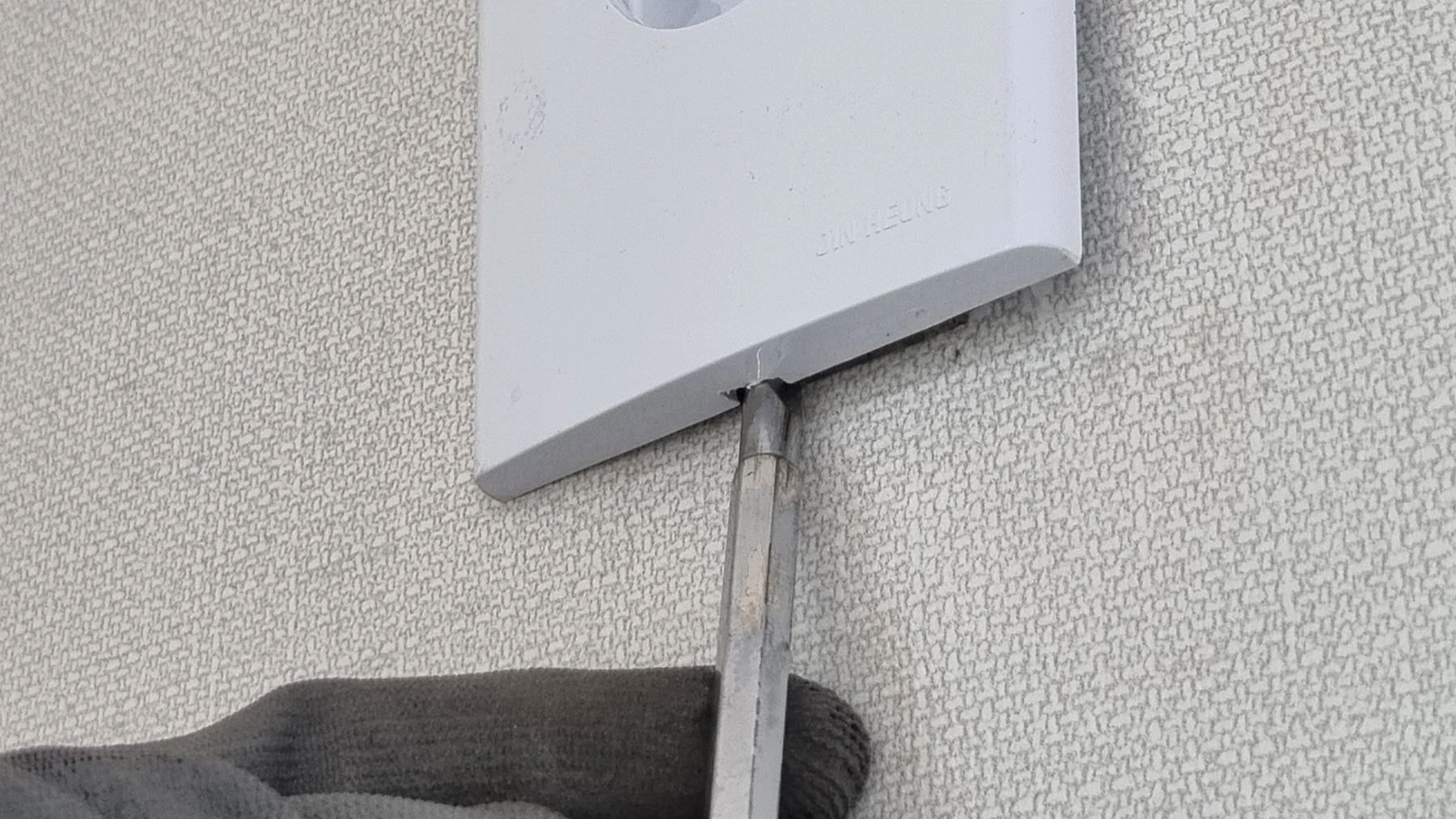

대부분의 콘센트 커버는 아래쪽에 틈이 있으며 왼쪽 사진처럼 얇은 드라이버를 끼워 틈을 벌린 다음 떼어 내면 됩니다.

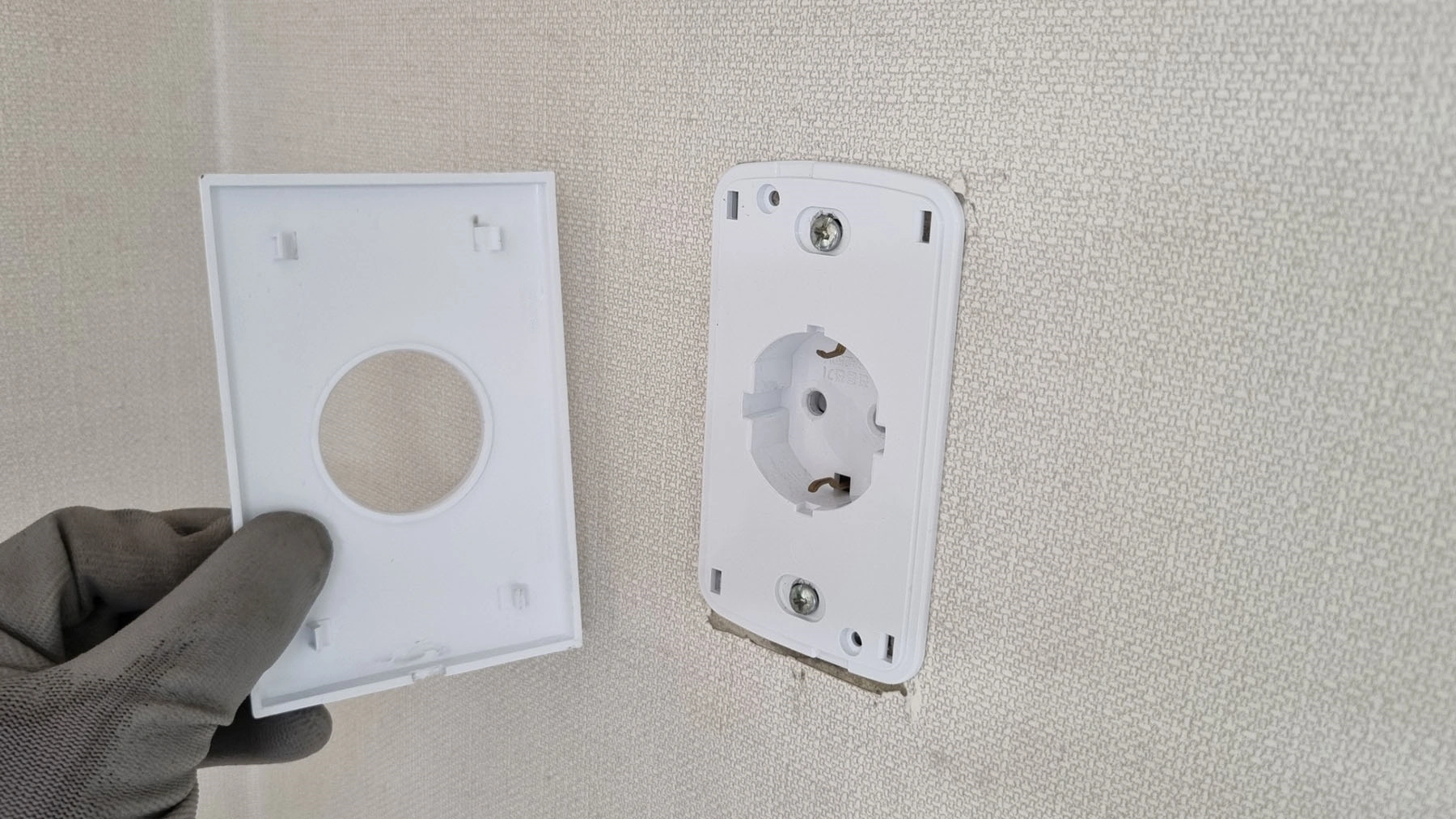

커버를 열면 오른쪽 사진처럼 고정 볼트가 보입니다.

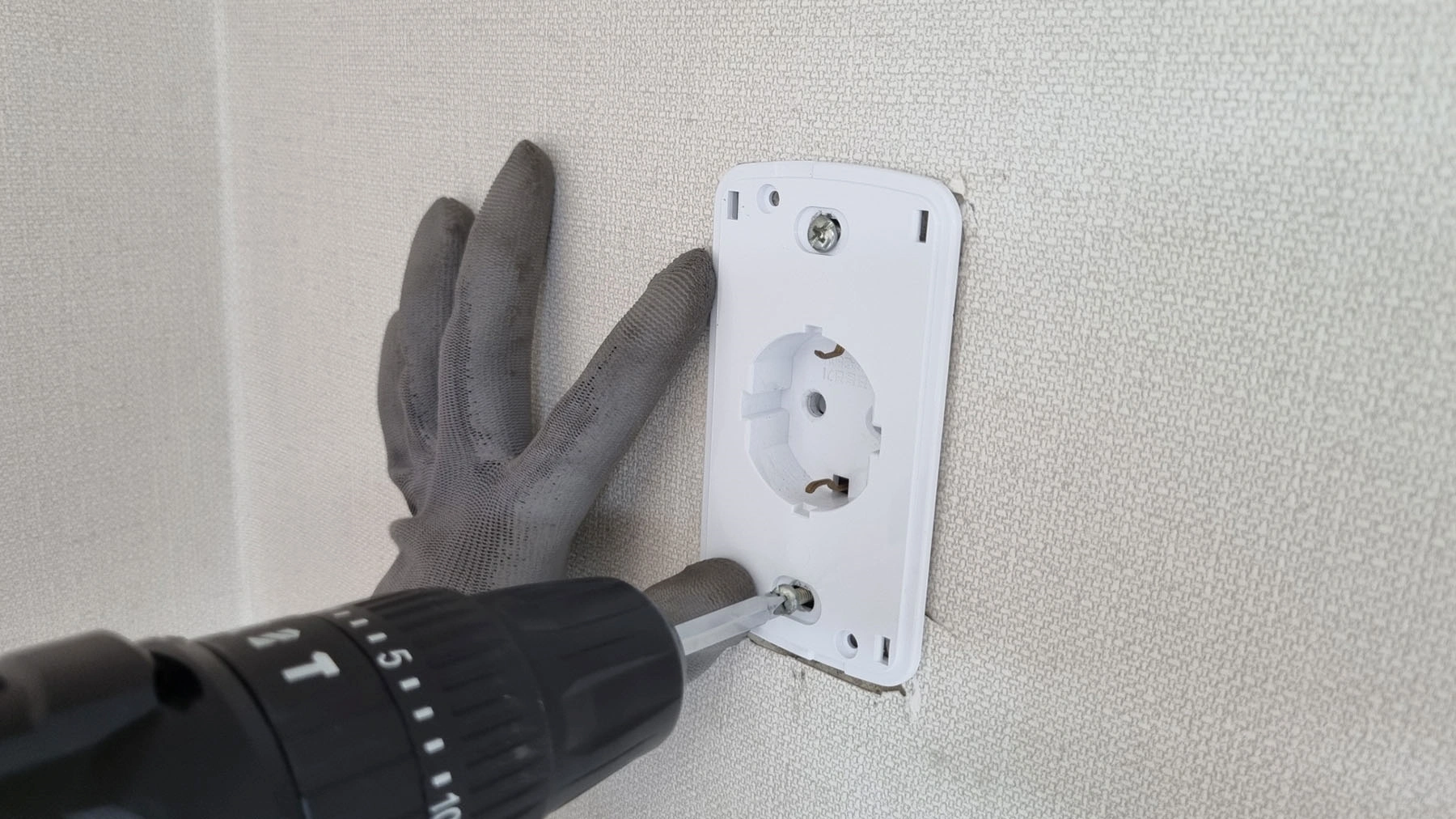

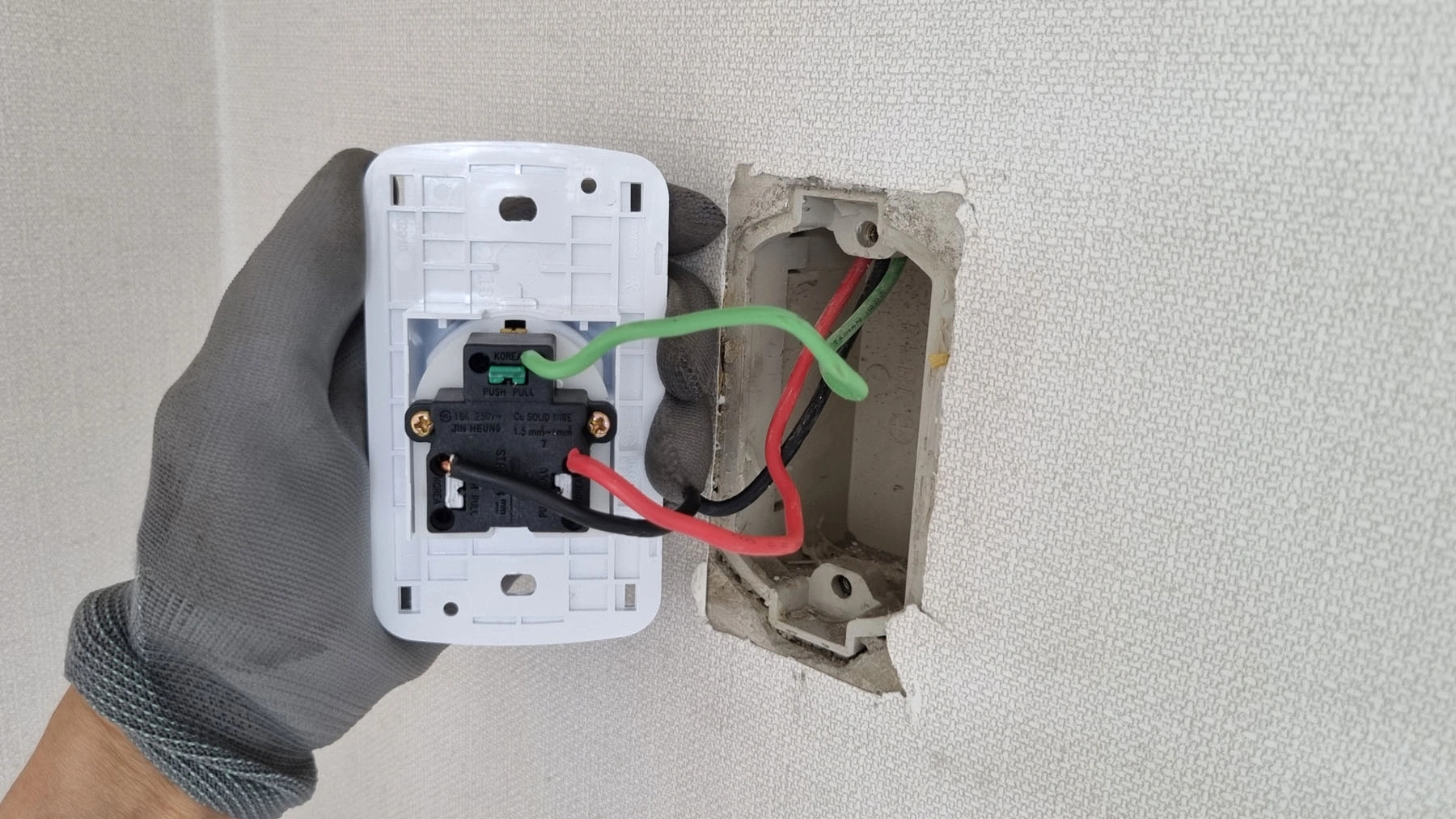

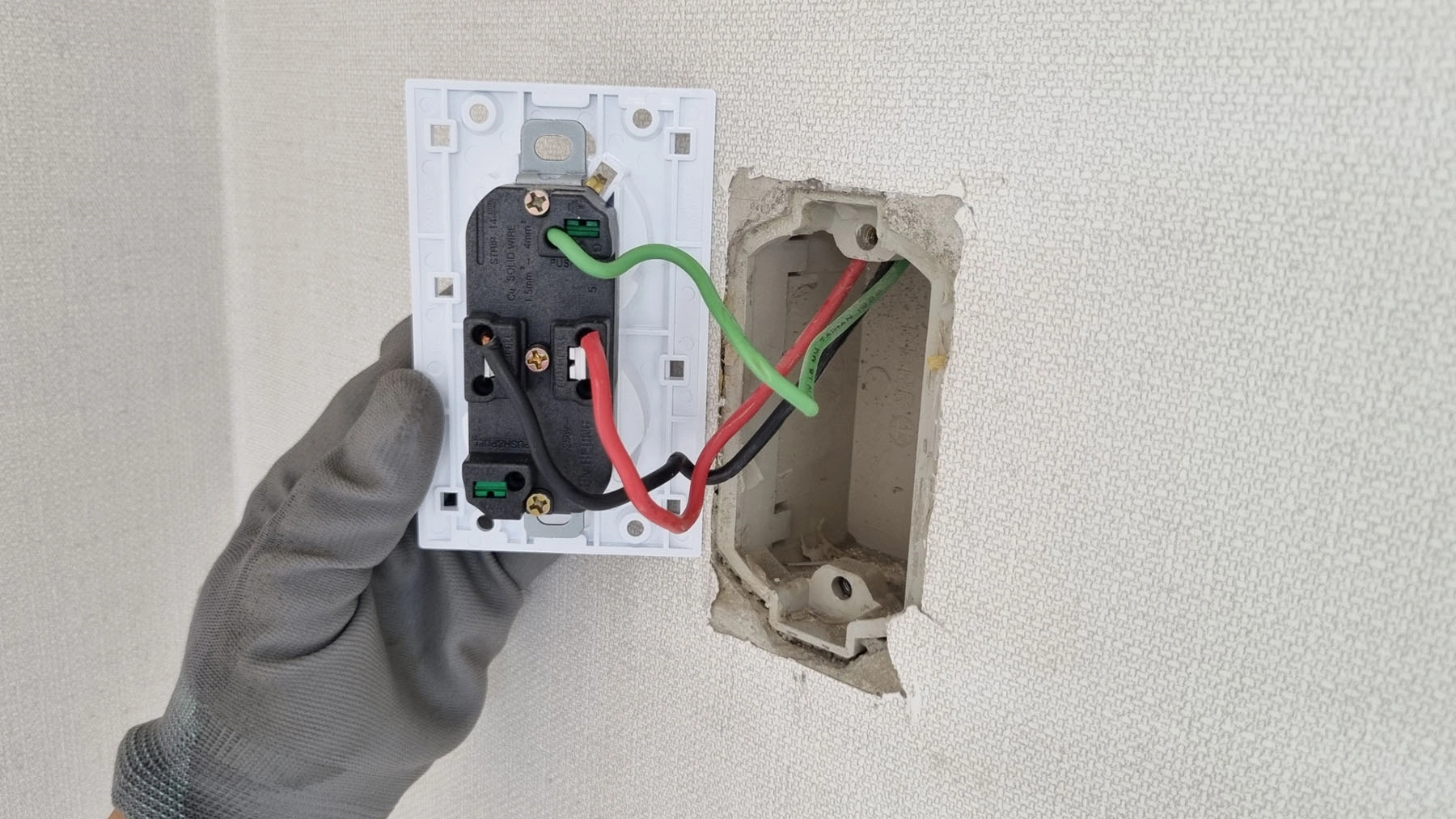

왼쪽 사진처럼 위아래 고정 볼트를 풀고 콘센트를 앞으로 당기면 오른쪽 사진처럼 뒷면에 전선이 연결된 상태로 콘센트가 빠집니다.

콘센트에는 접지 전선을 포함해서 세 가닥 또는 여섯 가닥의 전선이 연결되어 있습니다.

위에 콘센트에는 접지선을 포함해 세 가닥의 전선이 끼워져 있습니다.

아래 빨간색 전선과 검은색 전선은 전기가 들어오는 전선이며 위에 초록색 전선은 접지전선입니다.

일반적으로 위와 같이 전선의 색깔로 용도를 구분할 수 있도록 전기 공사를 하지만 이후 수리과정에서 작업자의 실수 또는 작업 편이 때문에 다른 색깔의 전선으로 연장하거나 세 가닥 모두 같은 전선을 사용하는 사례도 있기 때문에 주의해야 합니다.

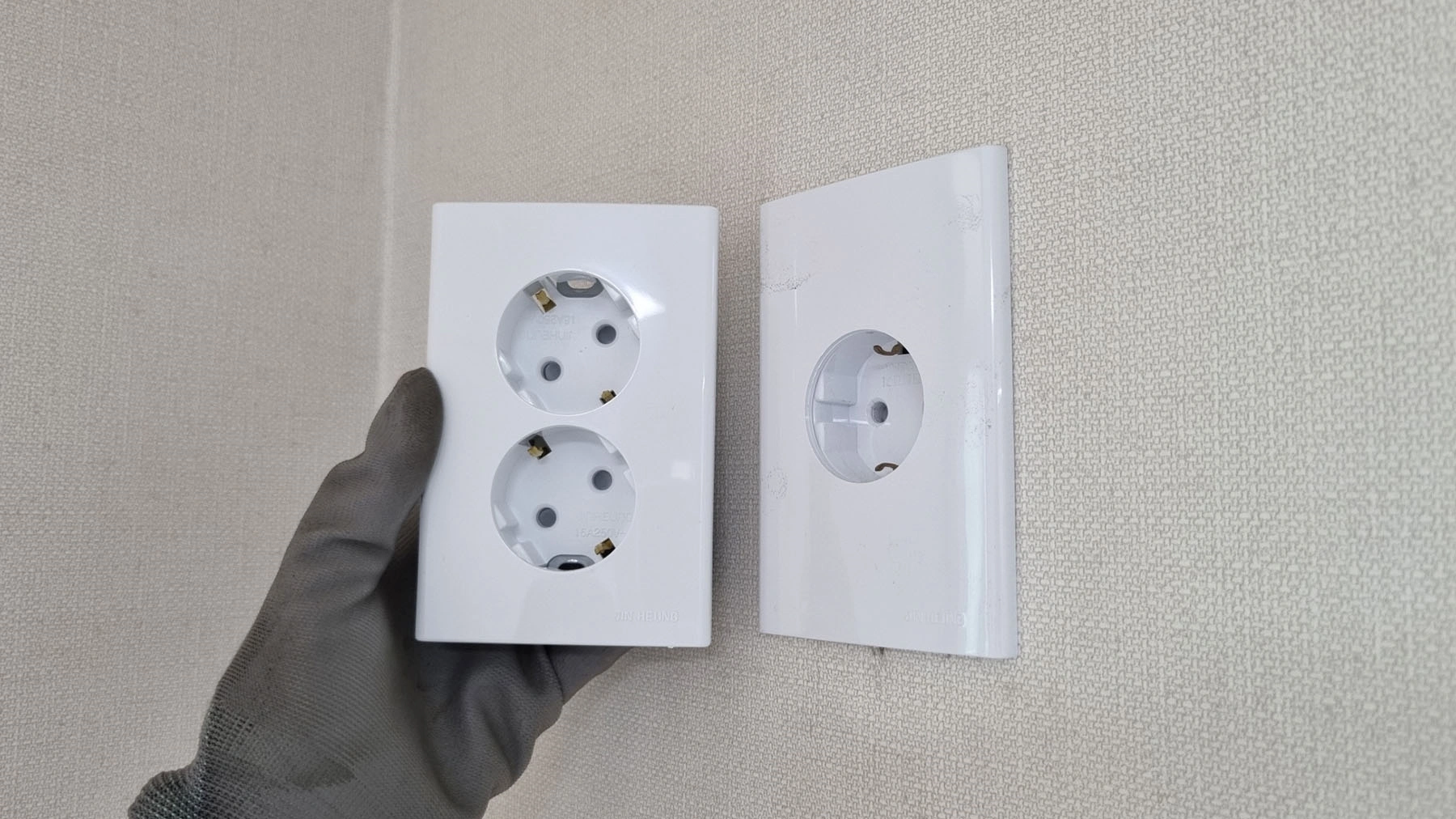

기존에 달려있던 콘센트는 끼우는 구멍이 한 개인 1 구형 콘센트였지만 콘센트가 두 개인 2 구형 콘센트로 교체하려고 합니다.

1 구형 콘센트와 2 구형 콘센트의 배선 방법은 동일합니다.

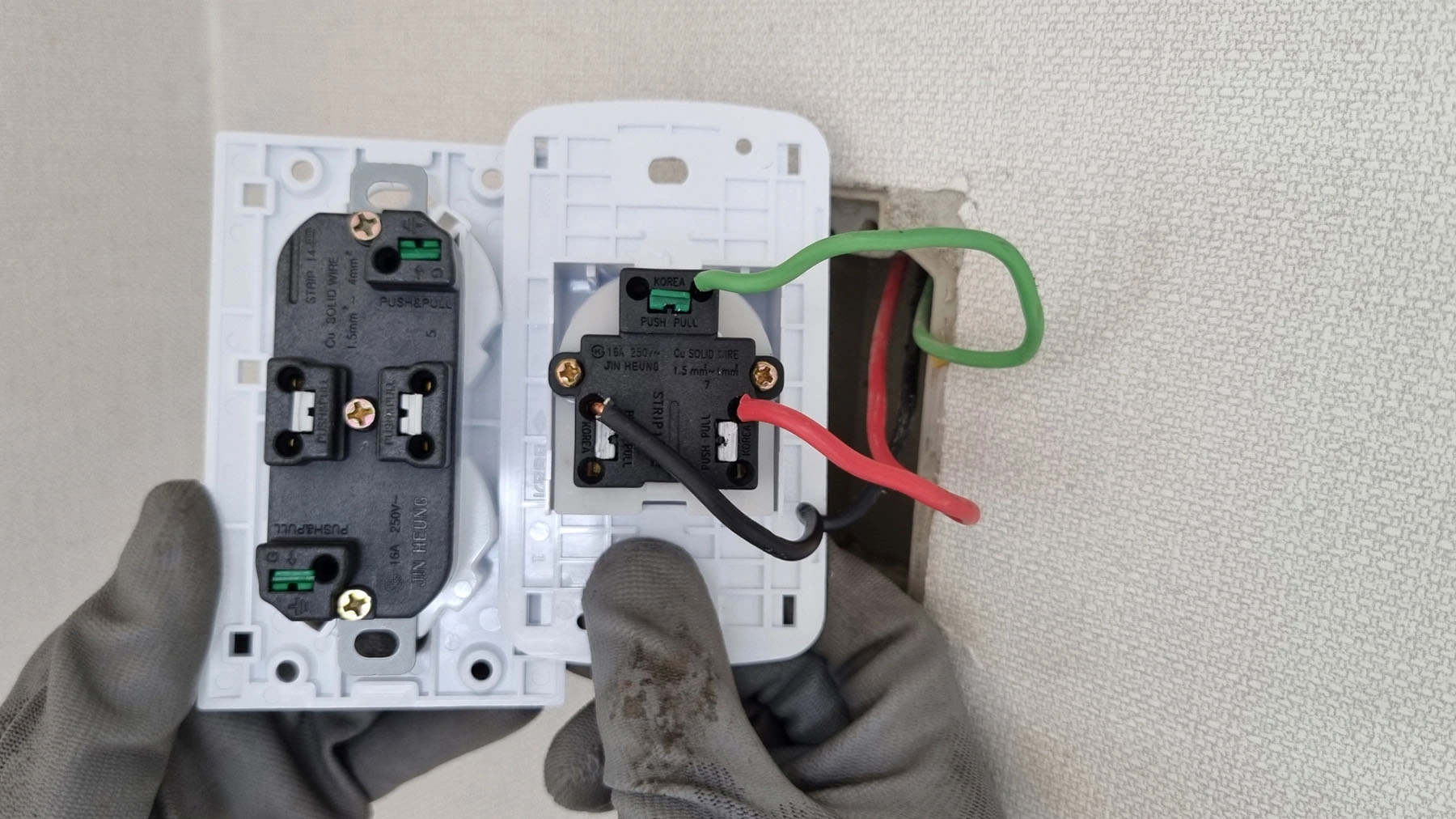

오른쪽 사진 전선이 연결되어 있는 콘센트는 1 구형 콘센트이고 전선이 연결되어 있지 않은 콘센트가 2구 콘센트입니다.

모양이 많이 달라 보이지만 전선이 끼워진 곳을 중심으로 살펴보면 접지 전선을 끼우는 위치만 다를 뿐 동일합니다.

간혹 2 구형 콘센트는 위아래 전선을 모두 연결해야 두 개 콘센트 모두 전기가 들어오는 걸로 생각하시는 분들이 계시지만 전기가 들어오는 두 가닥 전선과 접지 전선 한가닥만 연결하면 위아래 두 개 콘센트 모두 전기가 들어옵니다.

전선을 끼우는 구멍이 각각 두 개씩으로 되어 있지만 내부적으로는 서로 연결되어 있기 때문입니다.

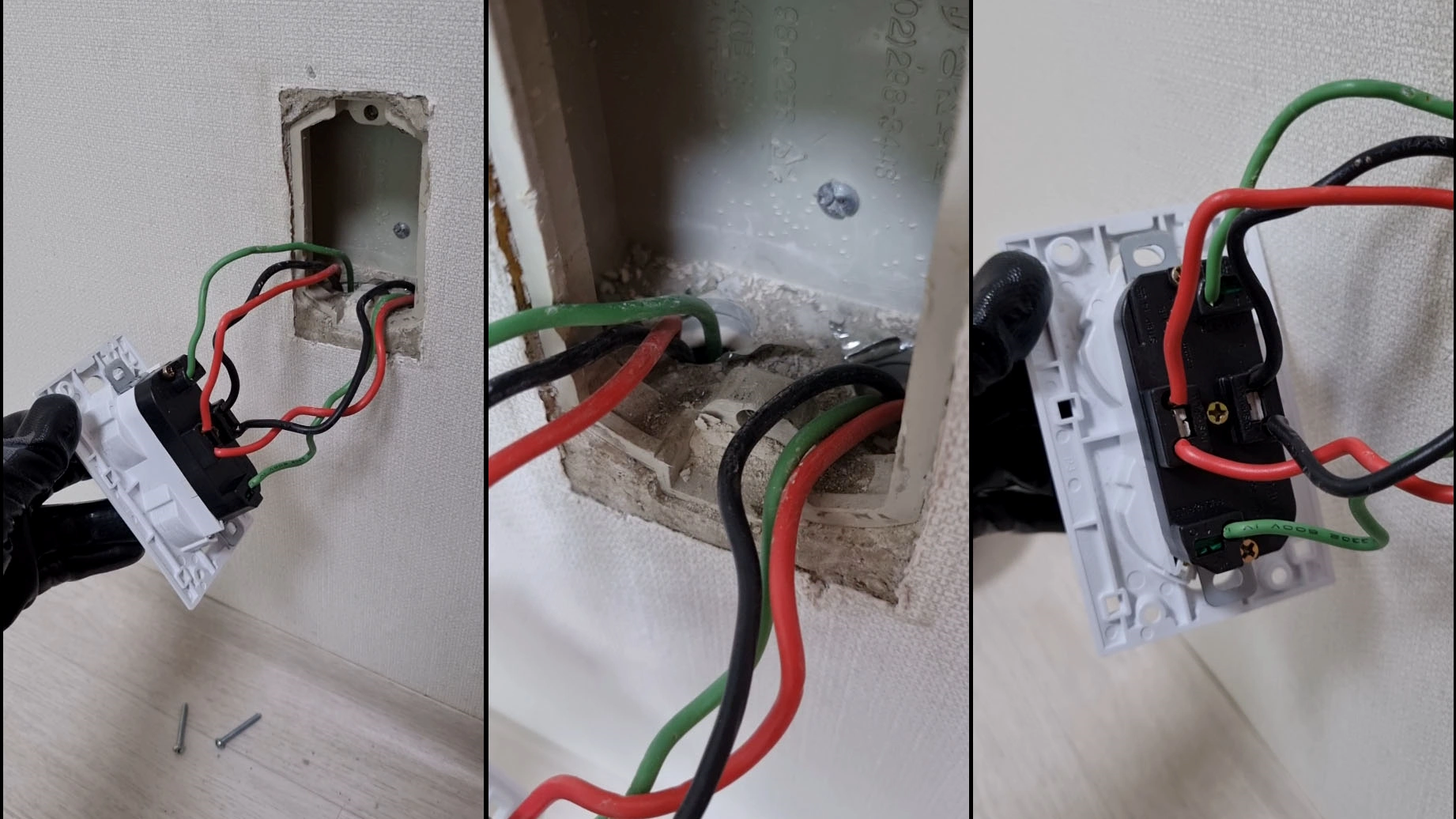

위에 사진은 2 구형 콘센트로 여섯 가닥의 전선이 끼워져 있습니다.

전선이 나온 벽면을 살펴보면 가운데 사진처럼 양쪽으로 나뉘어 있습니다.

이중 한쪽 세 가닥은 전기가 들어오는 전선이며 나머지 세 가닥은 방안 다른 콘센트로 연결되어 있는 것입니다.

위에 콘센트의 경우 가운데 사진 왼쪽 세 가닥 전선중 빨간색과 검은색 전선에서 전기가 들어오고 나머지 오른쪽 세 가닥 전선은 방안 다른 곳의 콘센트로 연결되어 있습니다.

벽면에서 나온 전선 중 전기가 들어오는 전선이 콘센트 위쪽에 끼워져 있고 방안에 다른 콘센트로 이어진 전선이 콘센트 아래쪽에 끼워져 있습니다.

그러니까 벽면에서 전기가 들어오는 전선을 통해 해당 콘센트의 두 개 콘센트에 모두 전기가 들어오고 아래 연결된 전선을 통해 방안 다른 콘센트에도 전기가 들어오는 것입니다.

주의 : 만약 6개 전선을 모두 끼우지 않을 경우 콘센트 교체 작업 후 해당 콘센트 또는 정상적으로 사용하던 집안 다른 콘센트에 전기가 들어오지 않을 수 있으니 기존에 연결된 것과 동일한 형태로 연결해야 합니다.

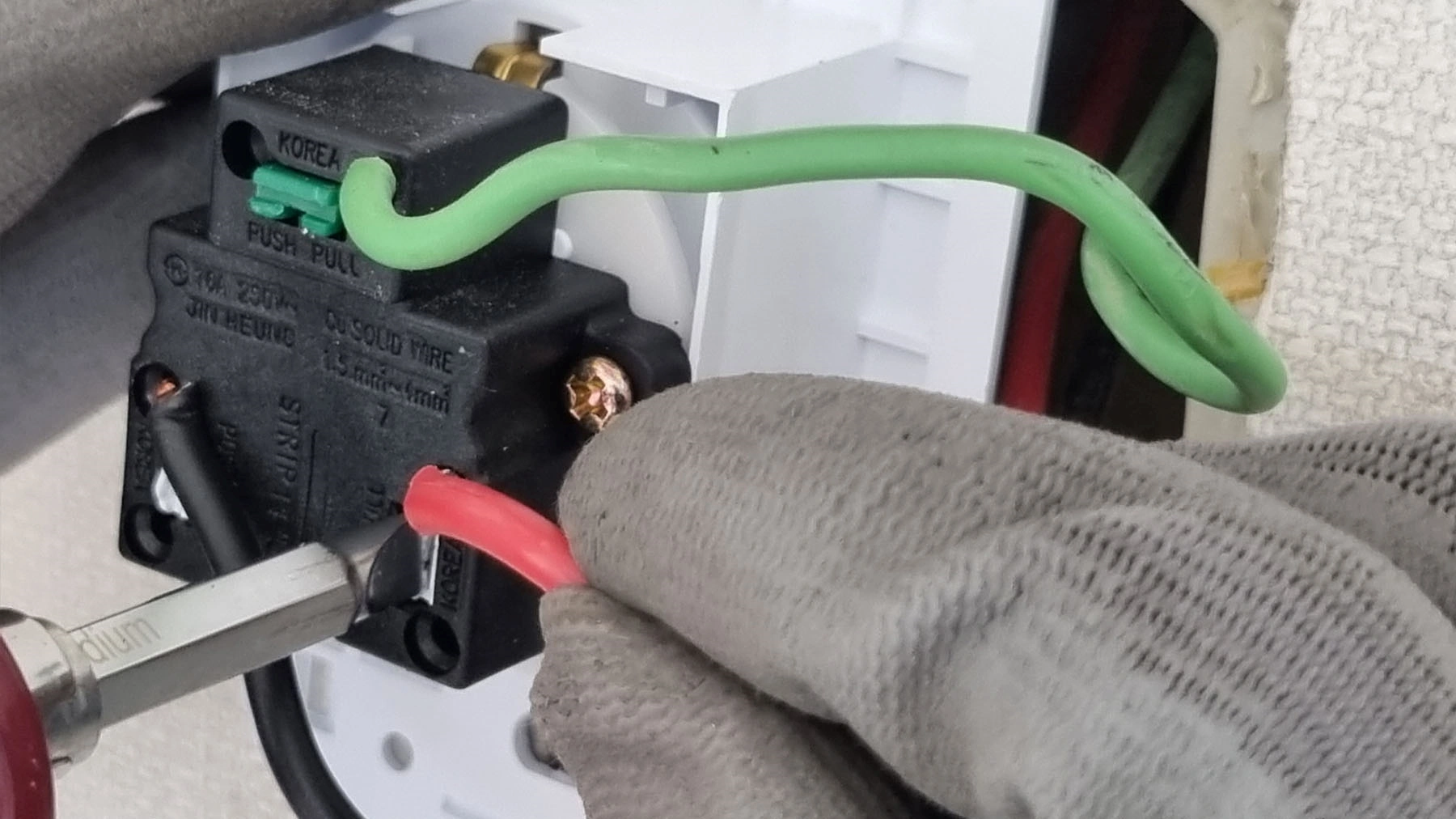

콘센트에 끼워진 전선을 빼는 방법은 왼쪽 사진처럼 얇은 일자드라이버를 사용해 전선이 끼워진 구멍 옆에 버튼을 누른 상태에서 전선을 당기면 오른쪽 사진처럼 전선이 빠집니다.

저는 뺀 전선을 새로 설치할 콘센트에 바로 끼웁니다.

특히 여섯 가닥의 전선이 끼워진 경우 위쪽 세 가닥 전선을 먼저 옮겨서 끼우고 아래쪽 세 가닥을 나중에 옮겨서 끼우는 방식으로 연결합니다.

다만 전선이 세 가닥만 끼워진 경우 접지 전선을 제외하고 나머지 두 가닥 전선의 좌우 위치가 바뀌는 것은 문제가 되지 않습니다.

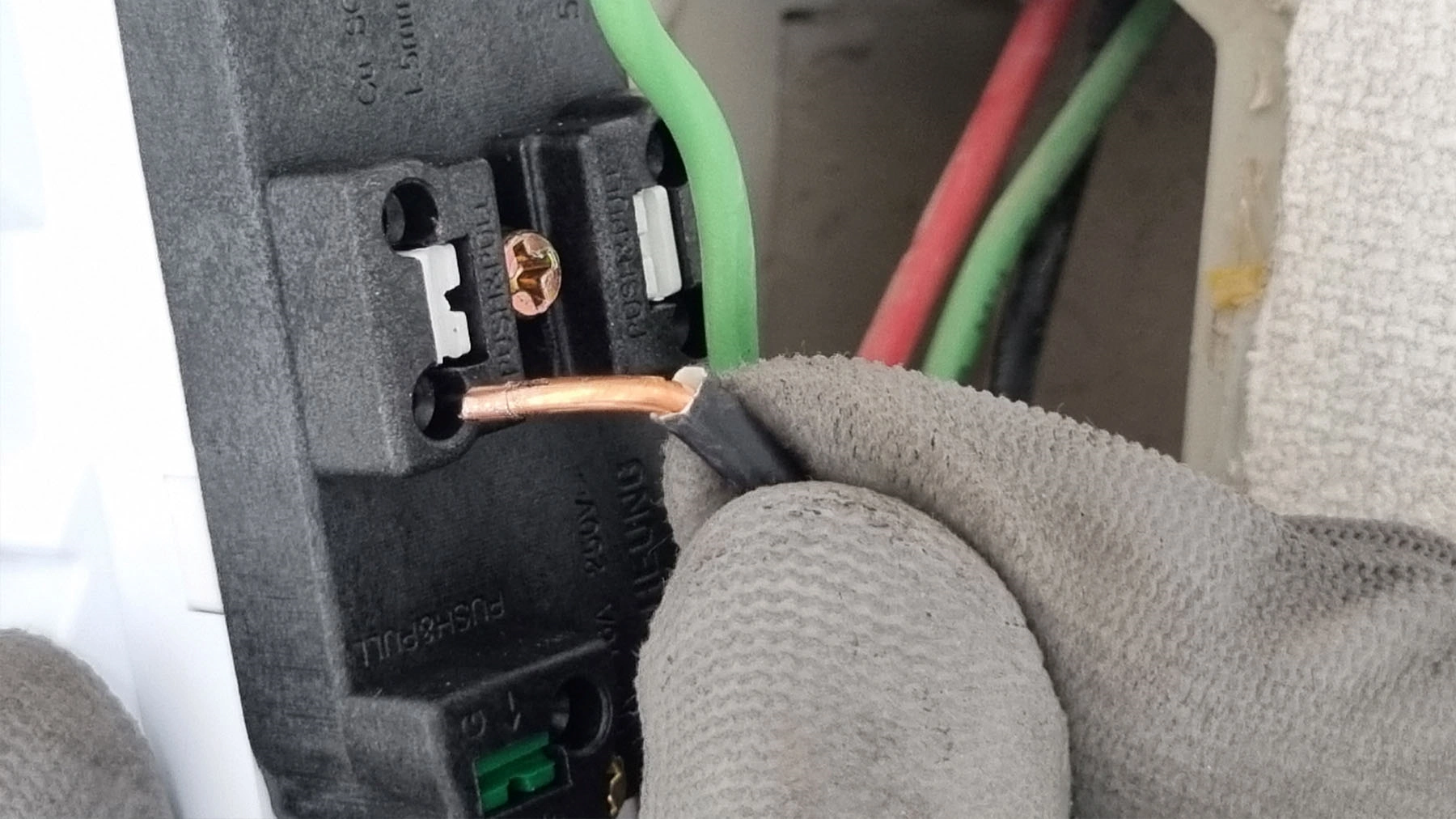

전선을 콘센트에 다시 연결할 때는 왼쪽 사진처럼 전선 끝을 구멍에 밀어 넣으면 끼워집니다.

오른쪽 사진처럼 앞서 콘센트에 연결되어 있던 것과 같은 형태로 연결하면 위아래 두 개 콘센트에 모두 전기가 들어옵니다.

주의 : 전선을 콘센트에 끼웠을 때 피복이 벗겨진 부분이 밖으로 노출되지 않도록 최대한 깊이 눌러서 끼워야 하고 만약 최대한 눌러서 끼워도 구리선 부분이 보인다면 전선을 다시 빼서 끝부분을 조금 잘라내고 끼웁니다.

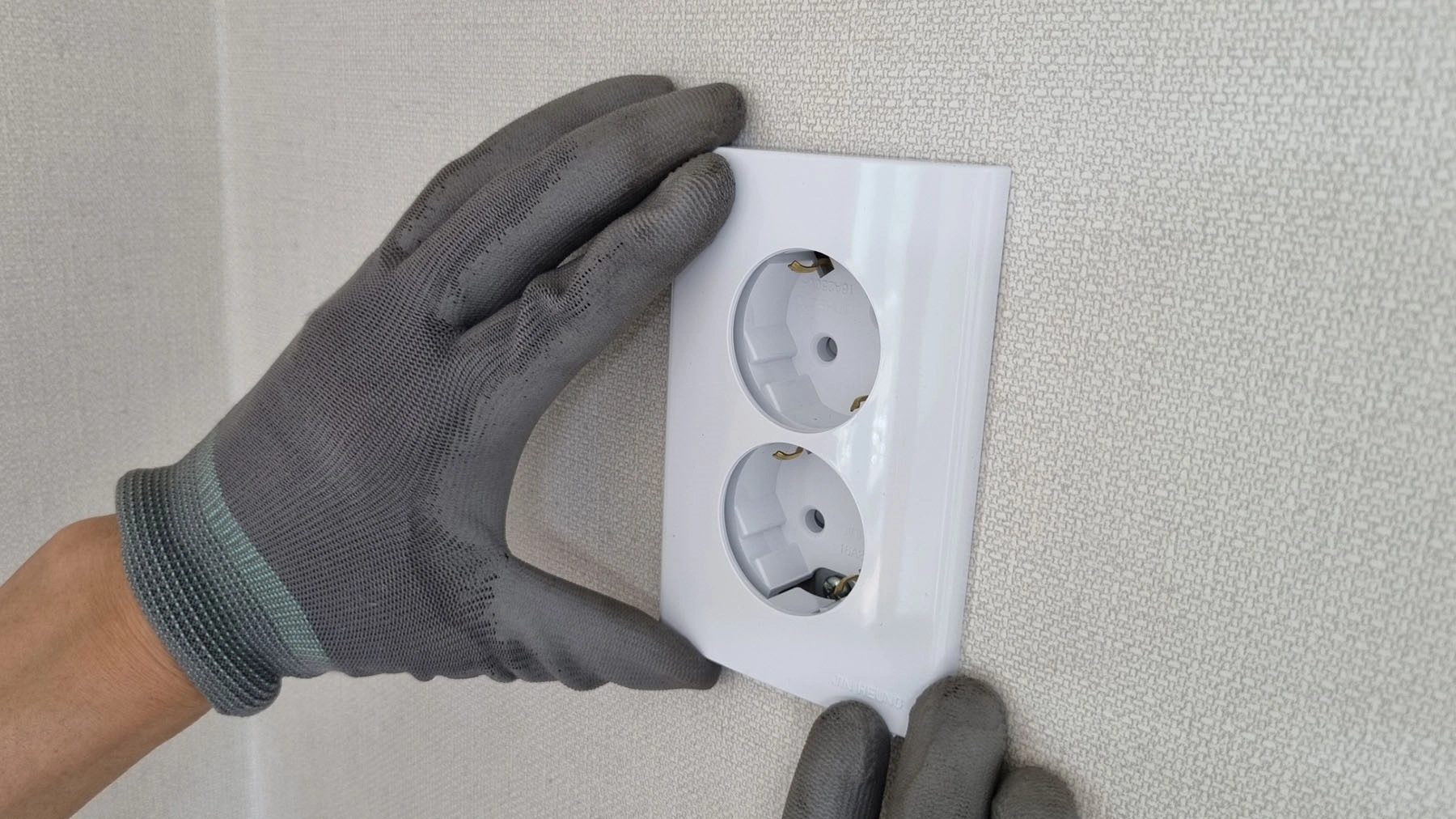

콘센트 뒤쪽의 전선을 잘 정리해서 벽면으로 밀어 넣고 왼쪽 사진처럼 콘센트를 벽면에 밀착시킨 상태에서 볼트로 고정합니다.

콘센트에 연결된 전선을 굵은 단선으로 되어 있어서 길이가 길거나 전선이 여러 가닥 연결되어 있다면 정리해서 안으로 밀어 넣을 때 힘이 꽤 들어갈 수 있습니다.

전선을 밀어 넣을 때 무작정 힘을 줘서 밀어 넣으면 콘센트에 끼워놨던 전선이 빠질 수 있으니 정리를 잘해서 콘센트가 최대한 자연스럽게 벽면에 밀착되도록 합니다.

고정 볼트로 고정한 후에 커버를 닫으면 콘센트 교체 작업이 완료됩니다.
