전등 스위치 위치 바꾸는 방법

전등 스위치는 한 개인 것도 있지만 두 개 이상 여러 개가 달려있는 것도 있습니다.

스위치가 여러 개 달려있는 것을 보면 왼쪽 사진처럼 뭔가 복잡한 느낌이 들지만 새 스위치로 교체할 때 똑같은 형태로 배선하면 기존에 사용하는 것과 똑같이 사용할 수 있습니다.

또한 스위치가 여러 개 달려있을 때 스위치의 위치를 서로 바꾸려고 할 때도 공통선만 구분하면 어렵지 않게 스위치의 위치를 바꿀 수 있습니다.

주의 사항 : 전등 스위치처럼 전기 장치를 교체하거나 손볼 때는 반드시 누전차단기를 내리고 작업해야 하며 조금이라도 미심쩍은 부분이 있다면 섣불리 손대지 말고 전문가의 도움을 받는 것이 안전합니다.

위에 사진은 저희 화장실에 전등 스위치의 모습으로 아래 스위치는 전등을 켜는 스위치이며 위에 스위치는 화장실 환풍기를 켤 때 사용합니다.

그런데 아래 전등 스위치를 위로 올리고 위에 환풍기 스위치를 아래로 위치를 바꾸려고 한다면 공통선을 먼저 찾아야 합니다.

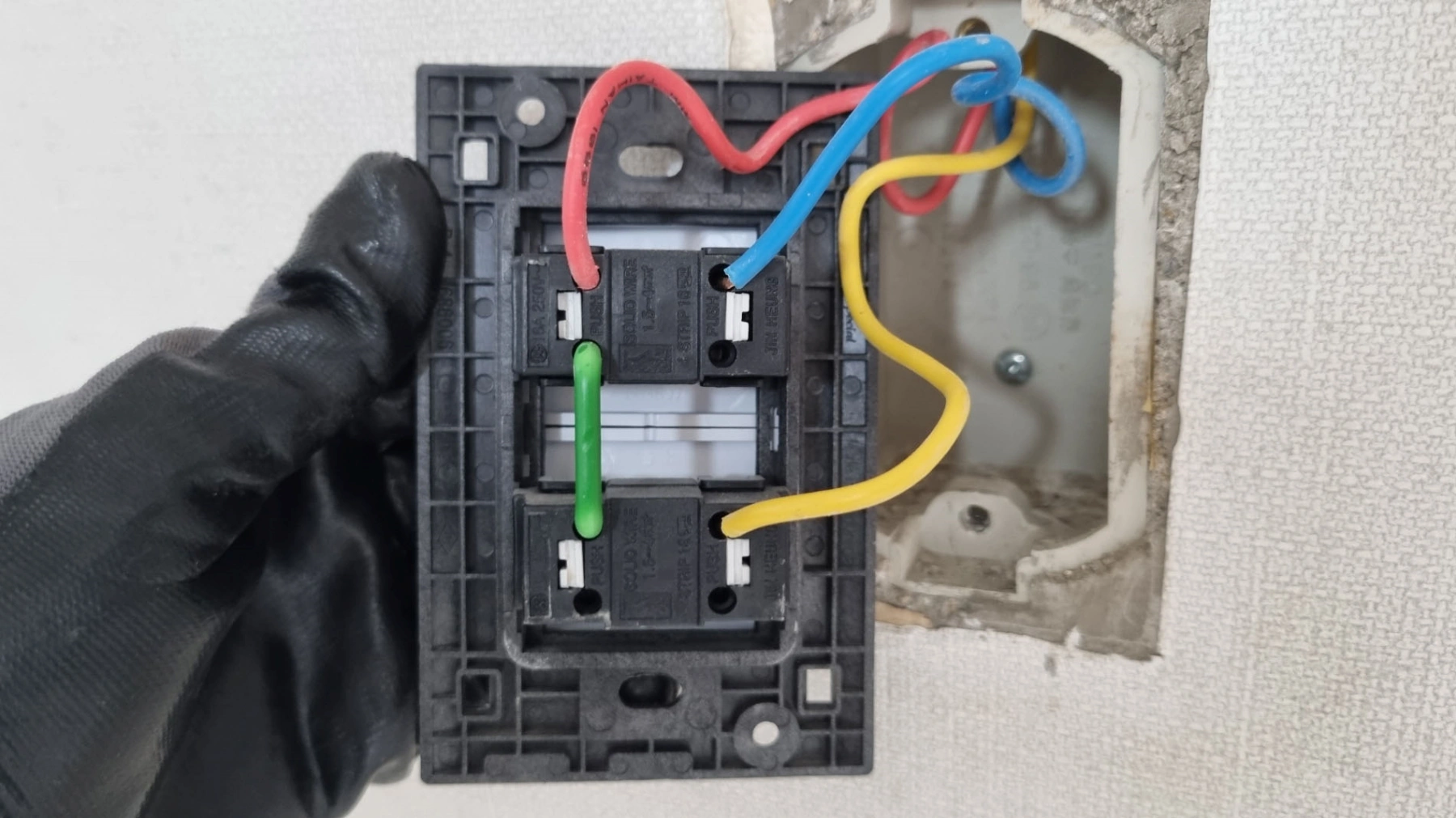

벽면에서 나온 전선을 보면 빨간색과 파란색 노란색 전선이 있고 위아래 스위치를 연결하는 녹색 짧은 전선이 있습니다.

위 사진에 녹색 전선처럼 스위치끼리 연결해 놓은 전선을 점프선이라고 합니다.

점프선이 연결된 쪽에 빨간색 전선이 끼워져 있어서 빨간색 전선이 위아래 모든 스위치에 공통으로 연결되어 있습니다.

이렇게 모든 스위치에 공통으로 연결된 전선을 공통선이라고 합니다.

그리고 나머지 노란색과 파란색 전선은 장치에 연결되어 있는 것입니다.

그러니까 저희 화장실 스위치 아래쪽 노란색 전선에는 전등이 연결되어 있고 위에 파란색 전선에는 환풍기가 연결되어 있습니다.

스위치 위치를 바꾸는 방법은 공통선과 점프선은 그대로 두고 장치에 연결된 선만 바꿔서 끼우면 됩니다.

저희 화장실 스위치의 경우 파란색 전선과 노란색 전선을 서로 바꿔서 끼우면 스위치 위치도 바뀝니다.

그러니까 기존에 아래에 있던 전등 스위치가 위로 옮겨지고 위에 있던 환풍기 스위치가 아래로 내려오게 됩니다.

전등 스위치에서 전선을 뺄 때는 위에 사진 화살표가 가리키는 흰색 부분을 일자드라이버로 꾹 누른 상태에서 옆에 전선을 잡아당기면 빠집니다.

전선을 스위치에 다시 끼울 때는 구멍에 전선을 꾹 눌러서 끼우면 됩니다.

주의 사항 : 전선을 끼웠을 때 위에 스위치처럼 피복이 벗겨진 구리 전선이 밖으로 노출되지 않도록 최대한 깊이 눌러서 끼웁니다. 만약 최대한 눌러서 끼웠는데도 구리 부분이 보인다면 빼서 전선 끝을 조금 잘라내고 다시 끼우는 것이 안전합니다.

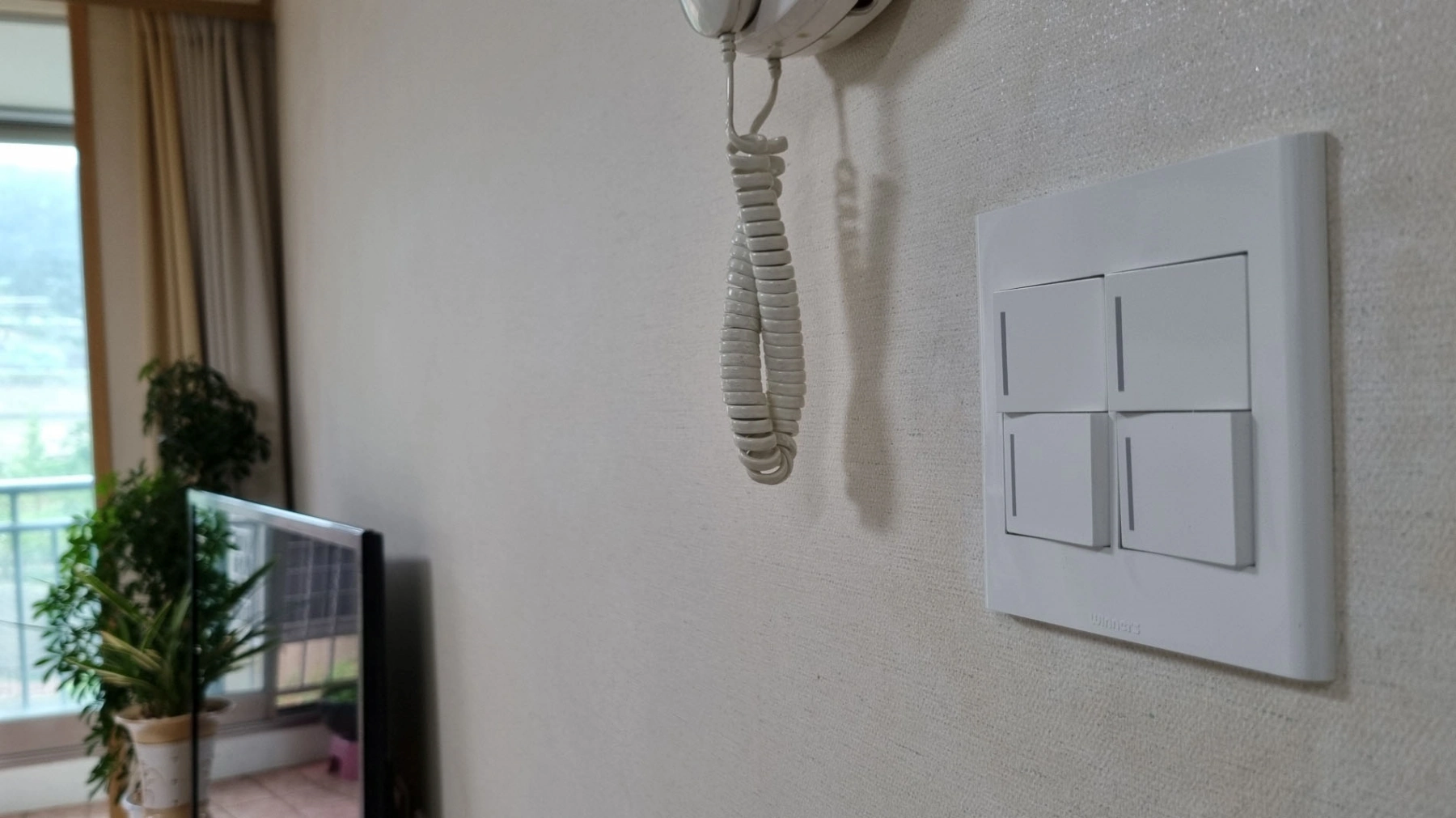

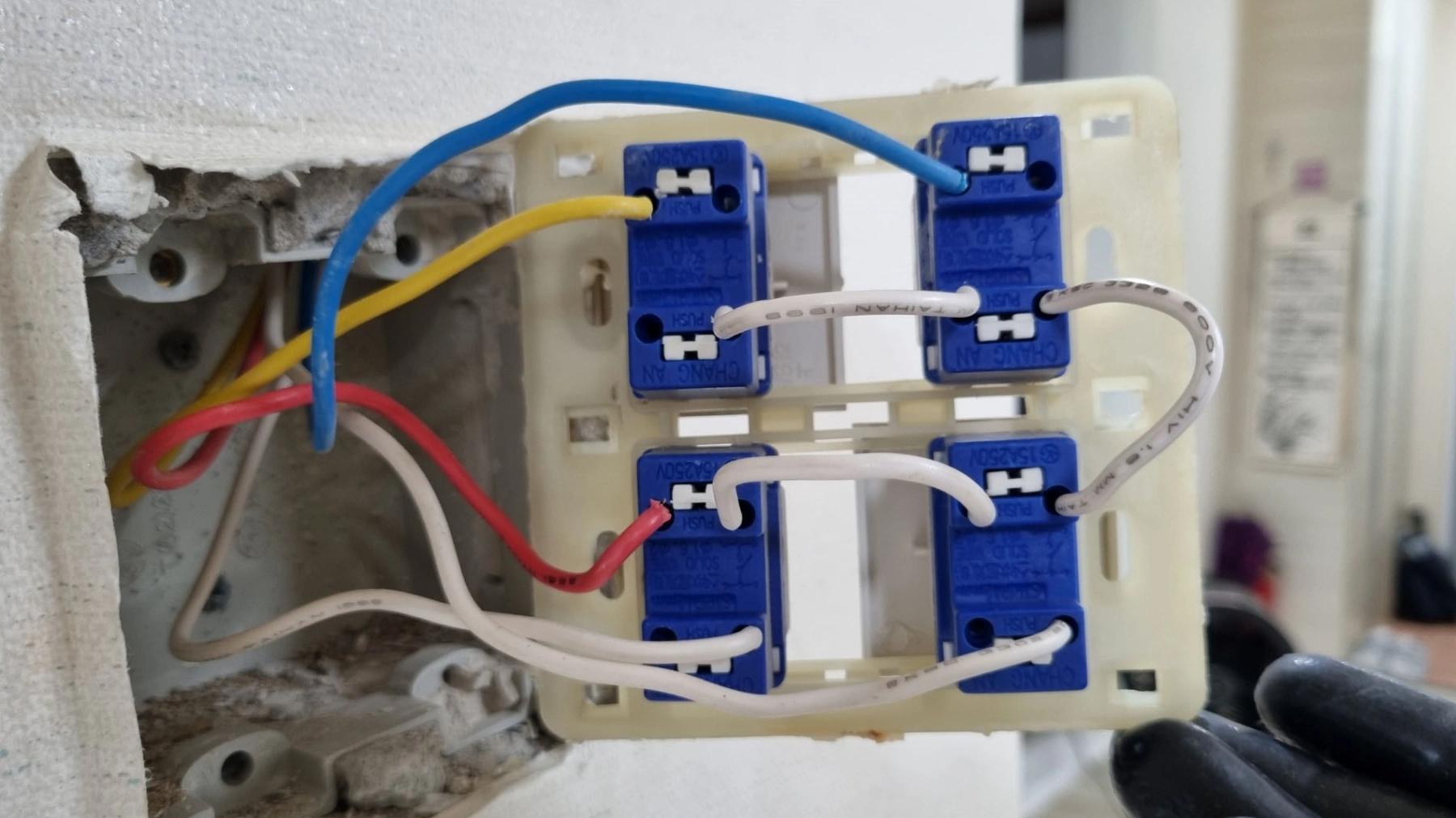

위에 사진은 스위치가 네 개 달려있는 거실 스위치의 모습입니다.

앞서 스위치가 두 개인 것과 비교했을 때 조금 더 복잡한 느낌이지만 역시 공통선과 점프선만 구분하면 나머지는 동일한 방법으로 스위치 위치를 바꿀 수 있습니다.

먼저 벽면에서 나온 전선은 흰색 전선 두 가닥과 빨간색 전선, 노란색, 파란색 전선이 있습니다.

가운데 짧은 흰색 전선 세 개가 스위치끼리 연결되어 있기 때문에 가운데 세 개의 짧은 흰색 전선이 점프선이 됩니다.

그리고 벽면에서 나온 빨간색 전선은 흰색 점프선 세 개로 모든 스위치에 공동으로 연결되어 있기 때문에 빨간색 전선이 공통선이 됩니다.

그러면 벽면에서 나온 나머지 파란색, 노란색, 흰색 두 가닥 전선은 각각 장치에 연결되어 있는 것입니다.

스위치의 위치를 바꾸려면 공통선과 점프선은 그대로 두고 장치에 연결된 전선을 서로 바꿔서 끼우면 스위치의 위치가 바뀌게 됩니다.

주의 사항 : 건물마다 배선 방식이 다를 수 있고 작업자에 따라서 사용하는 전선의 색깔이 다를 수도 있는 만큼 조금이라도 미심쩍은 부분이 있다면 전문가를 통해 정확한 배선 상태를 파악하고 작업하는 것이 안전합니다.

아파트와 오피스텔 같은 공동 주택의 경우 관리사무소에 문의하면 스위치 배선에 대한 내용은 대부분 확인할 수 있습니다.

전등  스위치 교체 방법

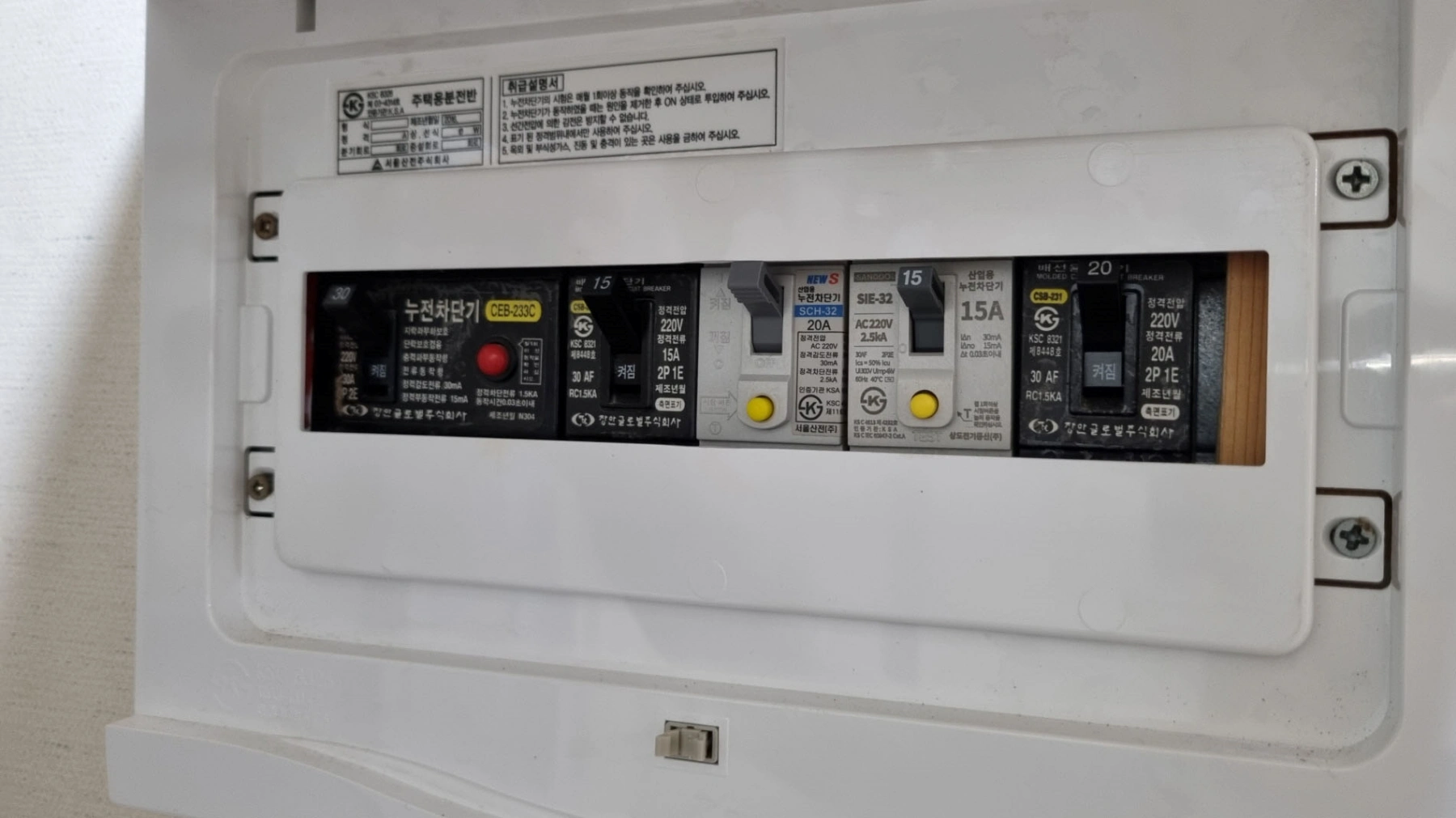

전등 스위치를 교체할 때는 먼저 누전차단기를 내리고 해당 전등 스위치에 전기가 들어오지 않는 것을 확인한 후에 작업하는 것이 안전합니다.

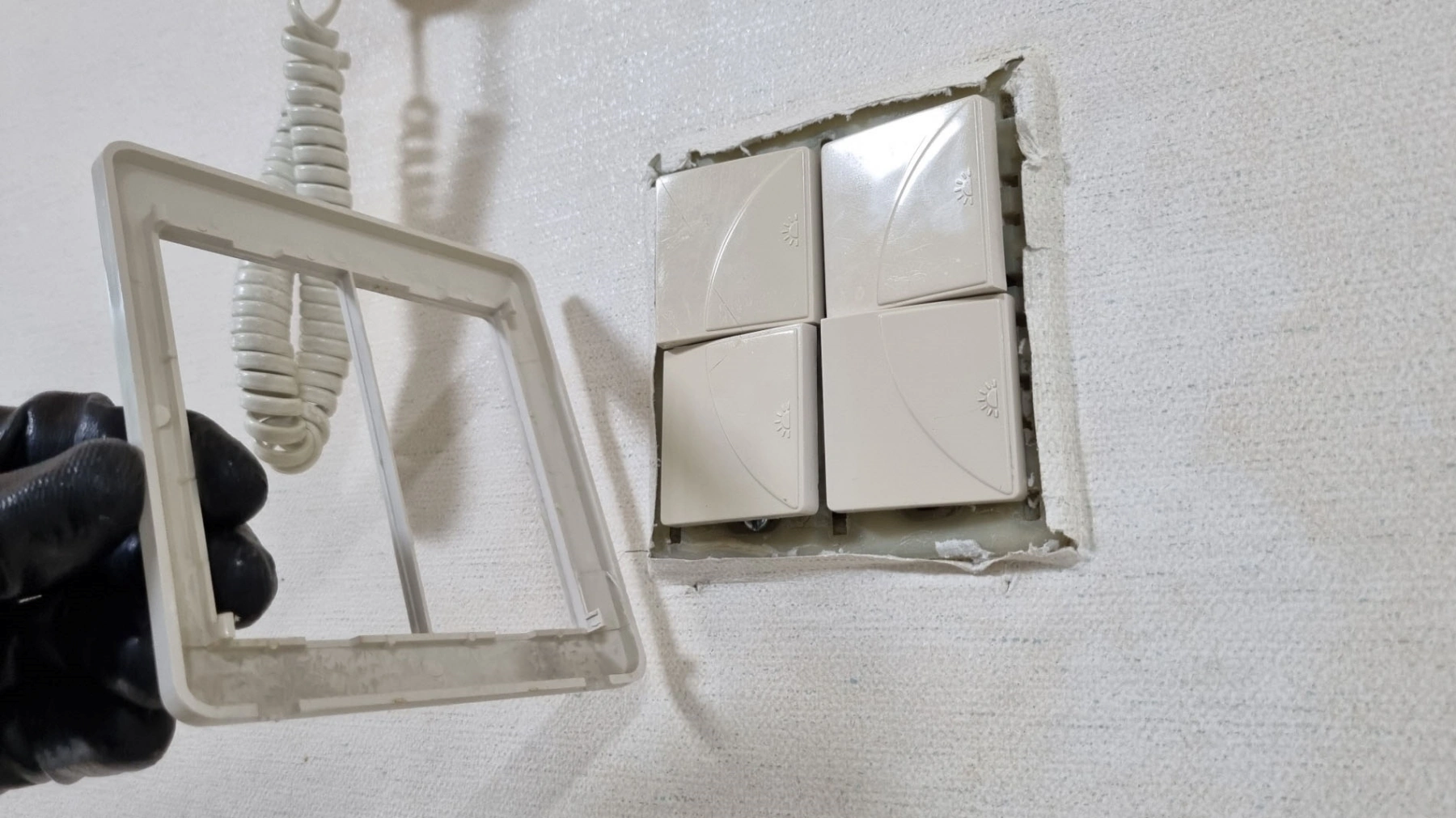

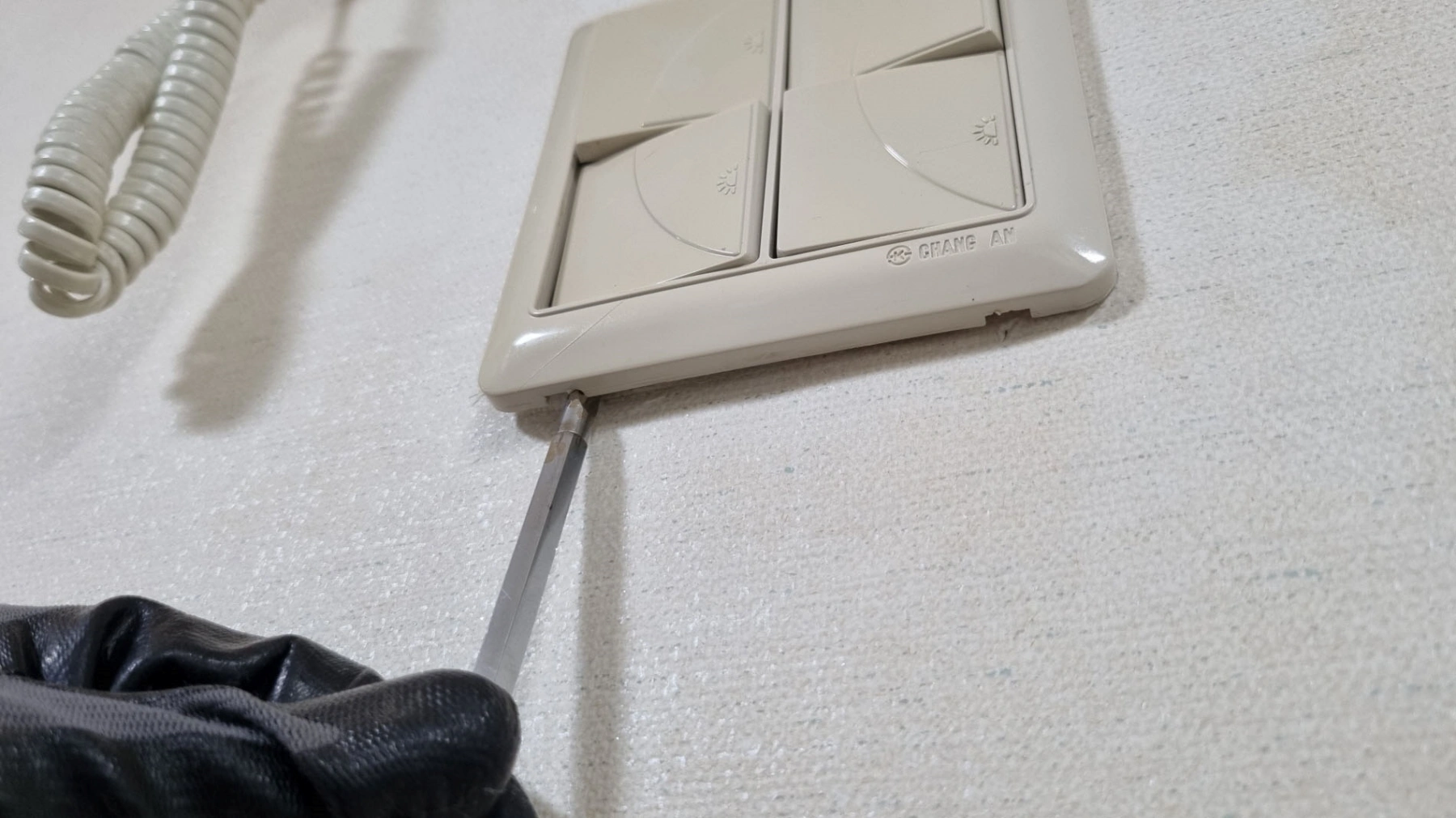

대부분의 전등 스위치 아래쪽에는 작은 틈이 있으며 왼쪽  사진처럼 얇은 공구를 끼워 비틀면 오른쪽사진처럼  커버를 열 수가 있습니다.

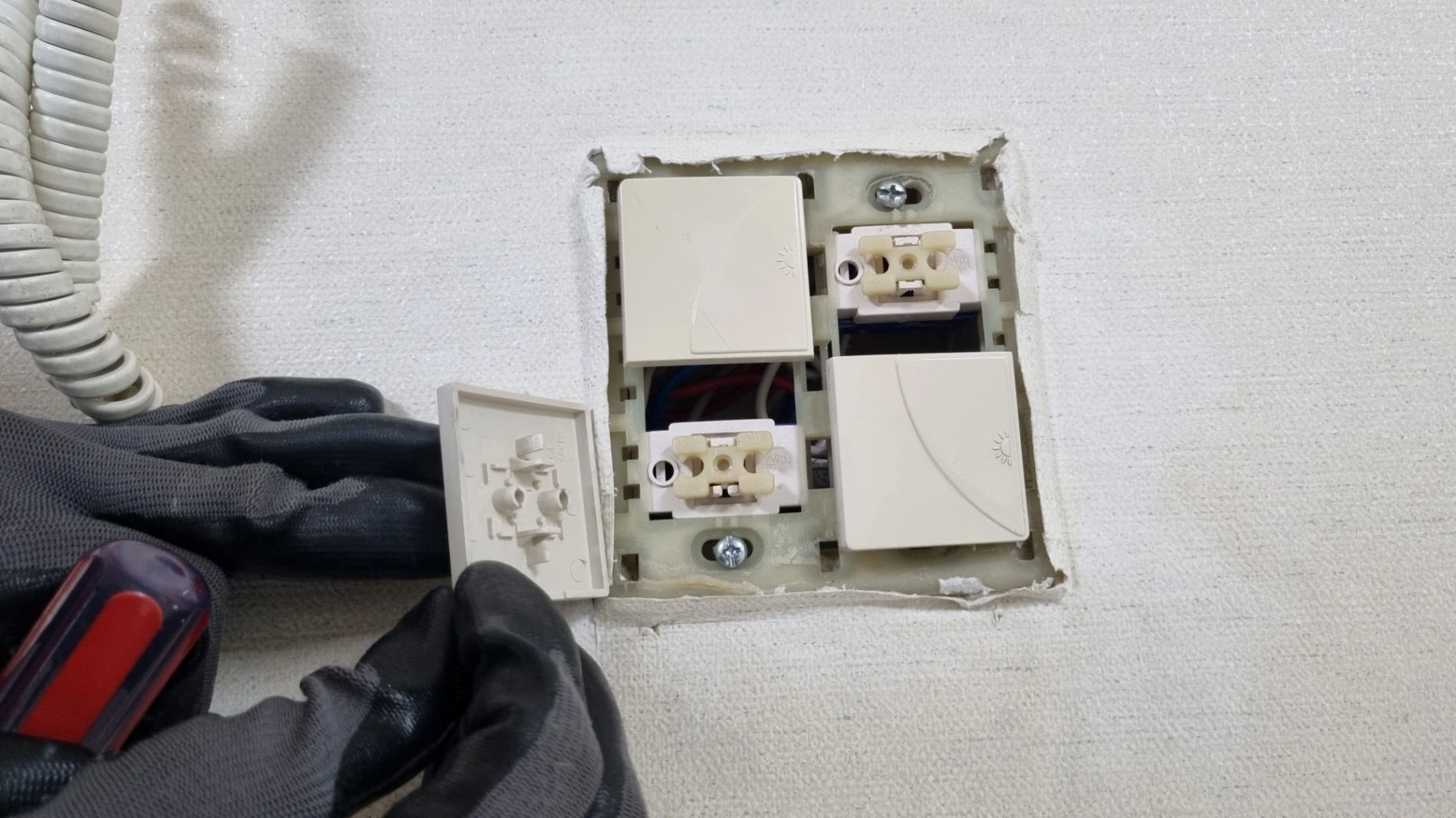

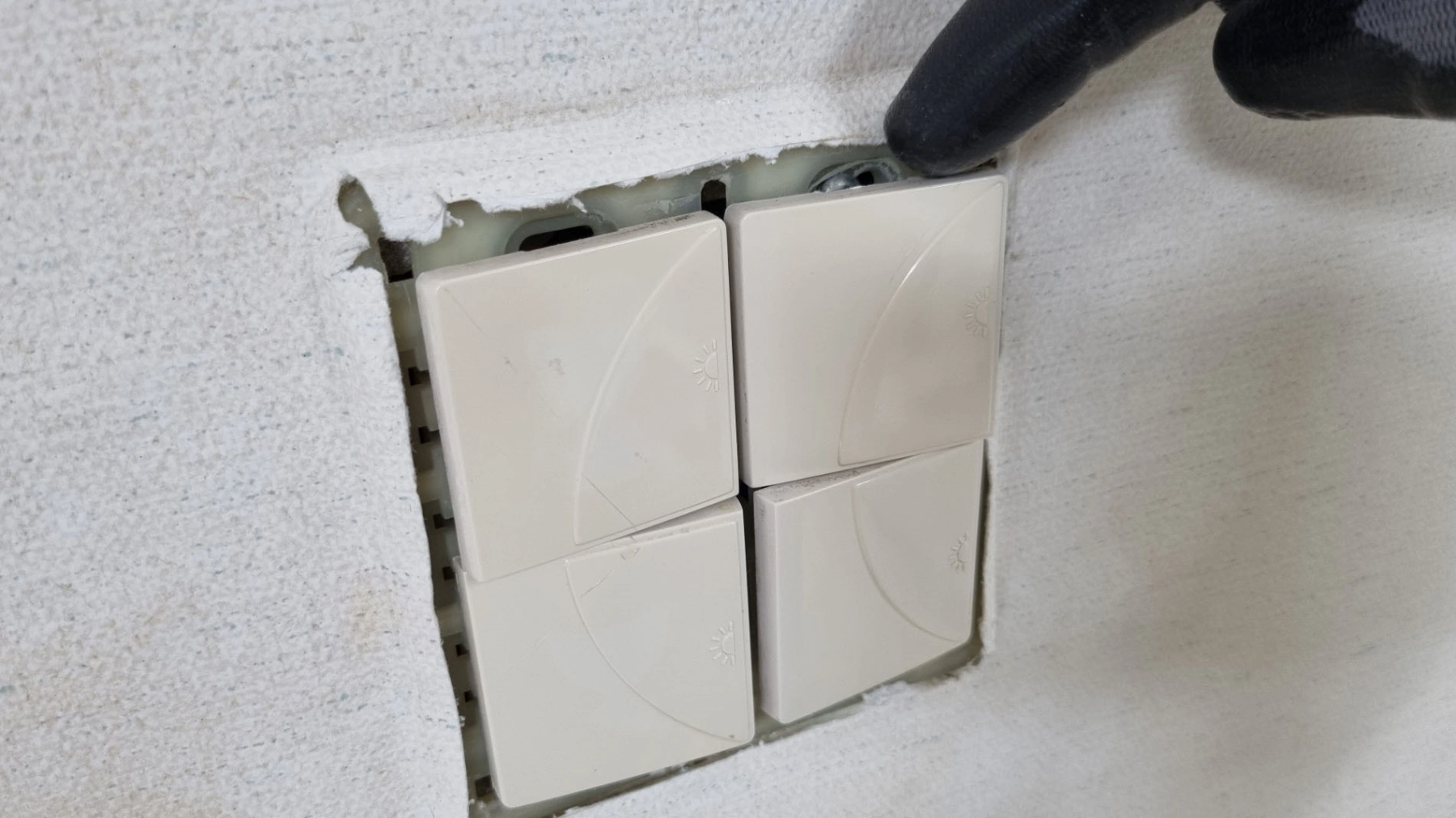

전등 스위치 커버를 열면 바로 고정 볼트가 보이는 것도 있지만 위에 사진처럼 스위치 버튼까지 빼야 고정 볼트가 보이는 것도 있습니다.

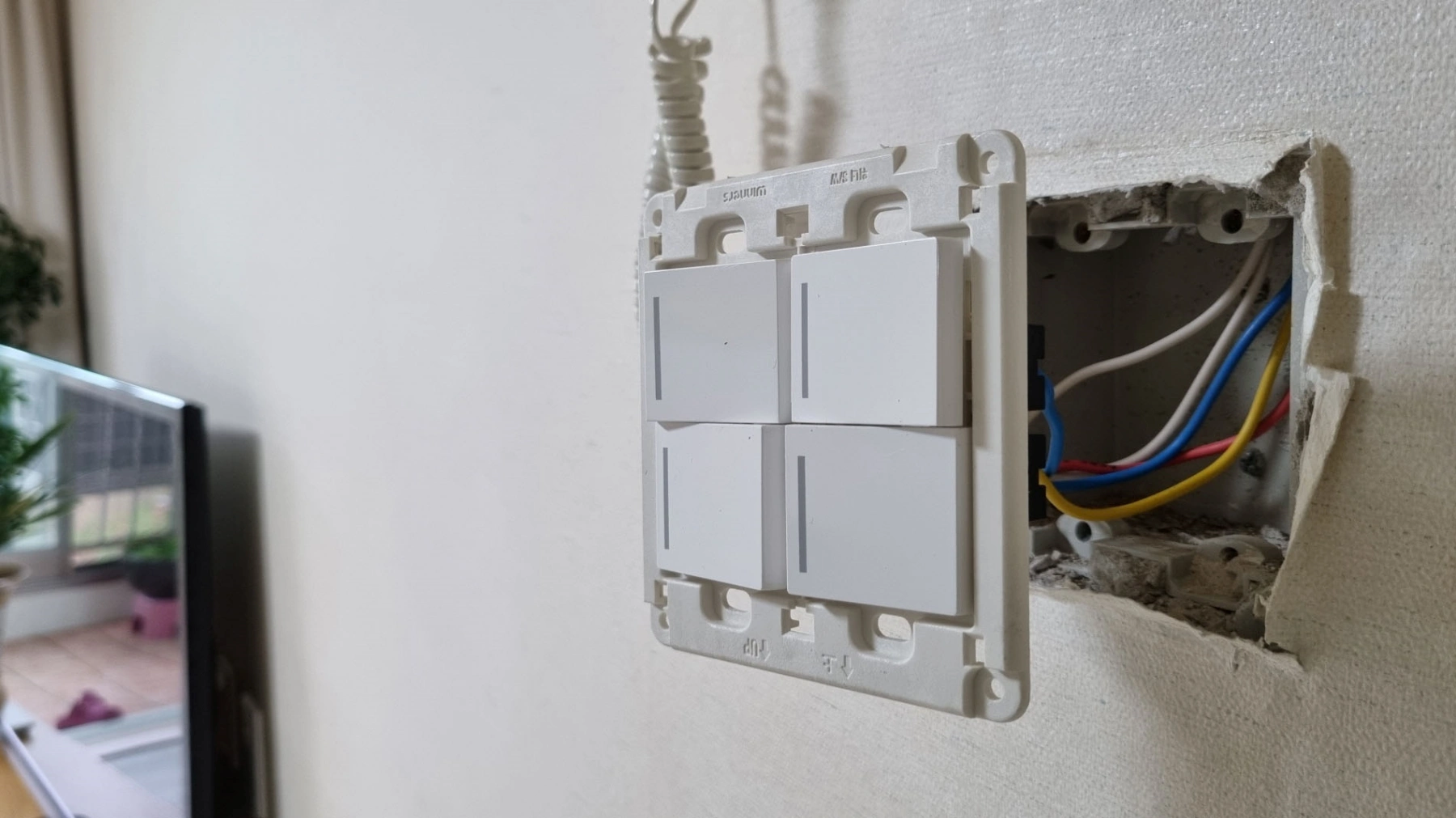

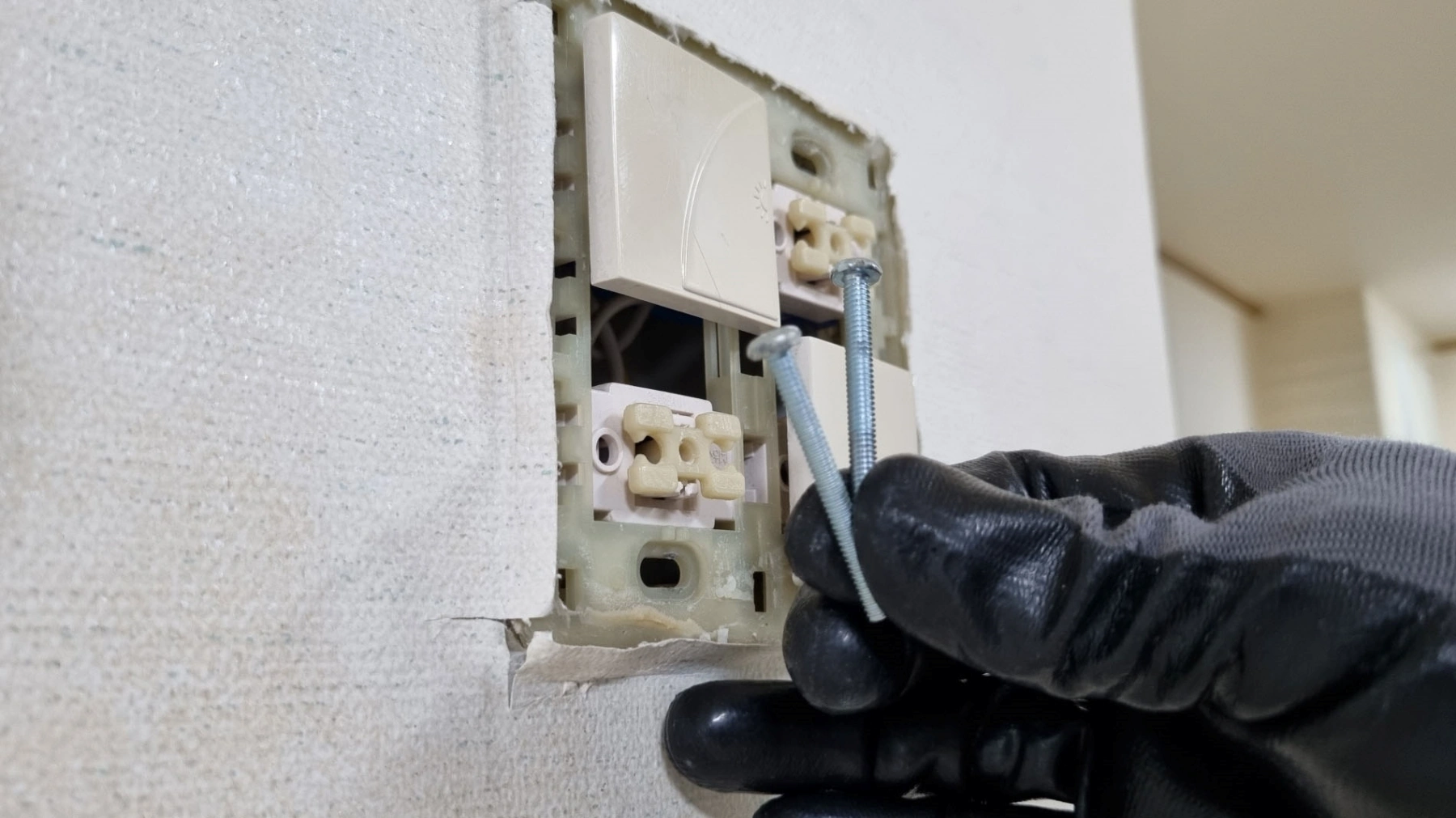

스위치 고정 볼트를  모두 찾아서 풀고 스위치 본체를 앞으로 당기면 오른쪽 사진처럼 스위치 뒤쪽 배선이 보입니다.

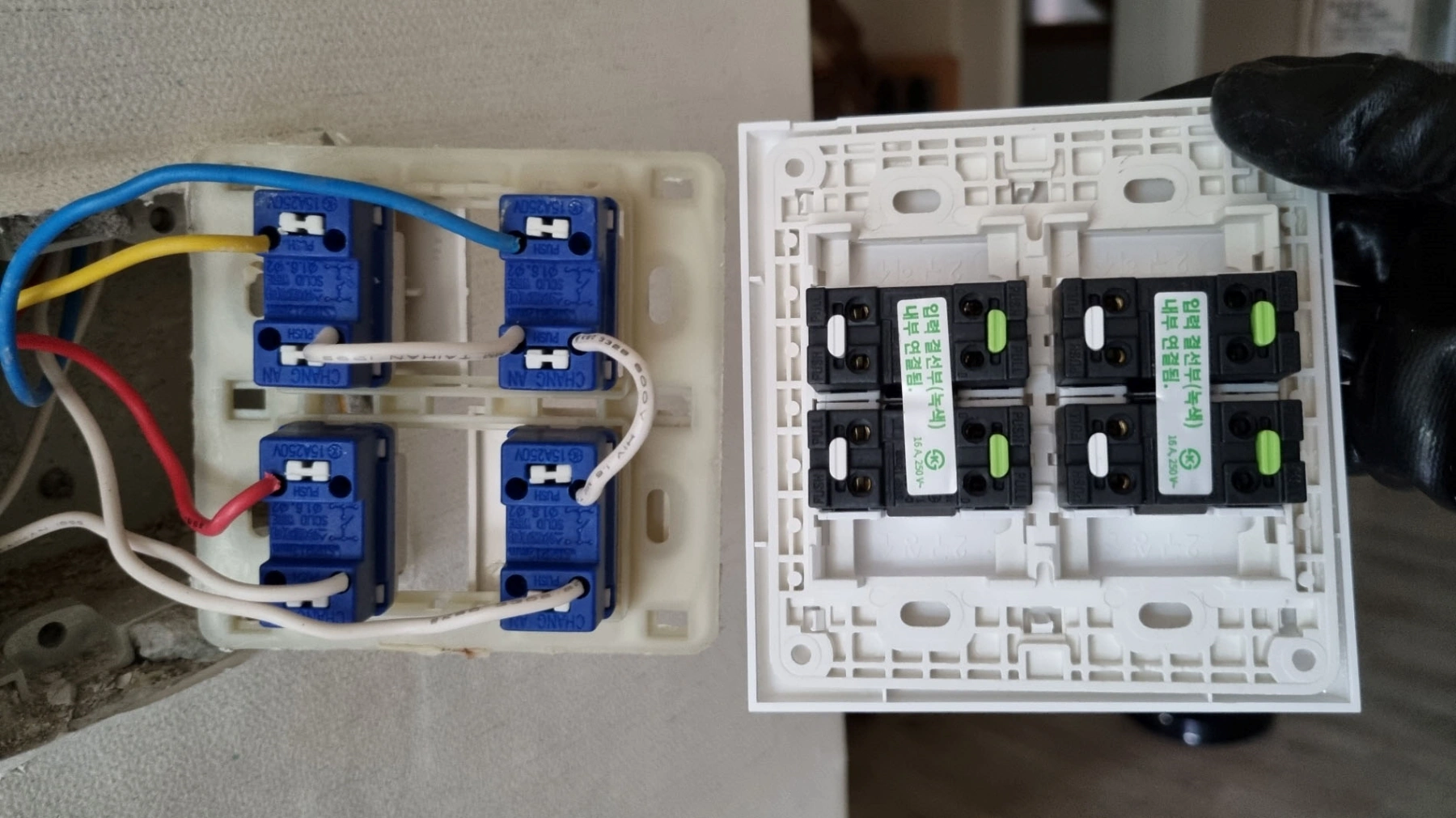

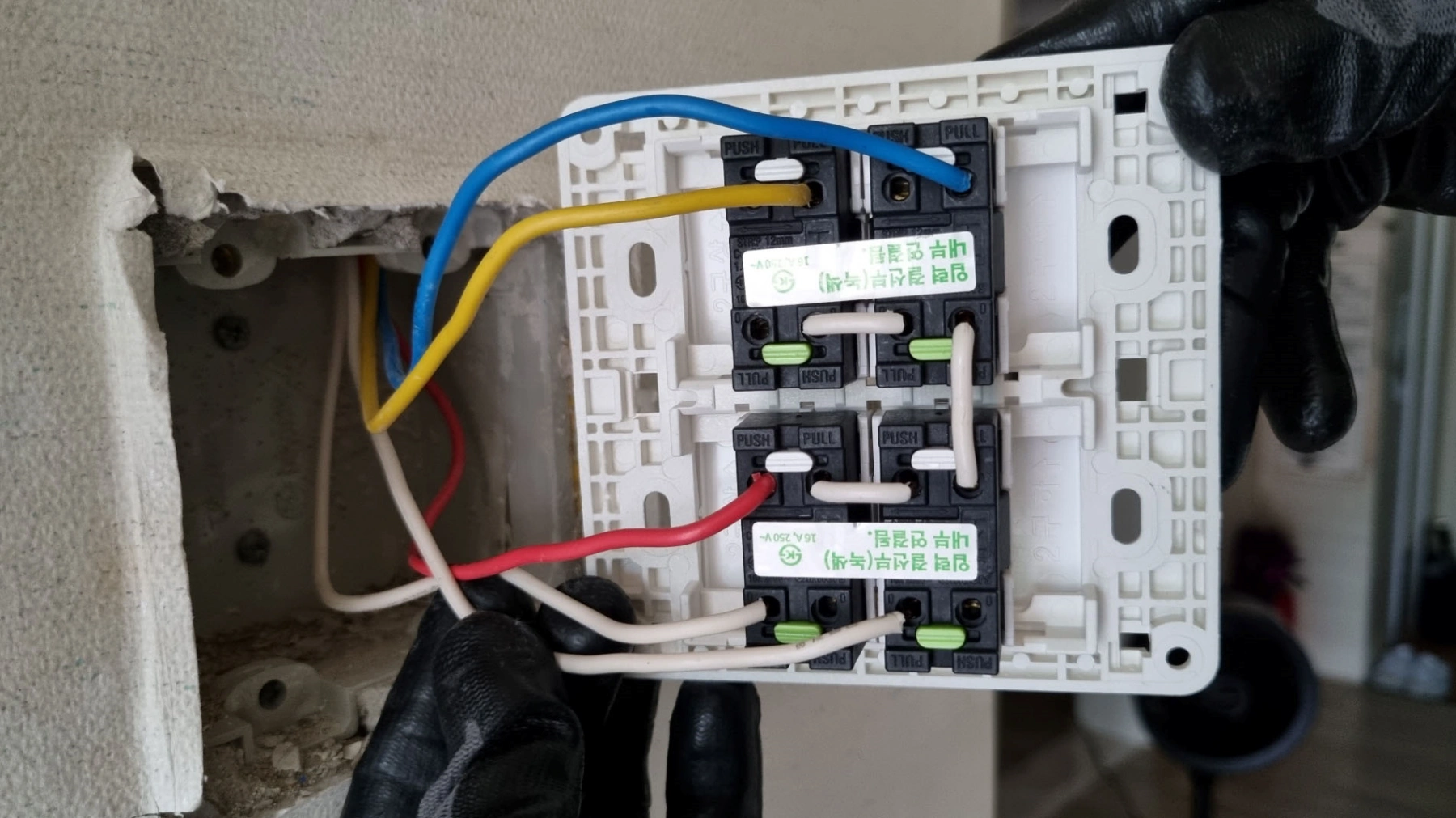

위에 사진 오른쪽 스위치는 새로 교체할 전등 스위치입니다.

스위치가 설치된 방향은 다르지만 기존 스위치에 끼워진 것과 같은 형태로 전선을 끼우면 됩니다.

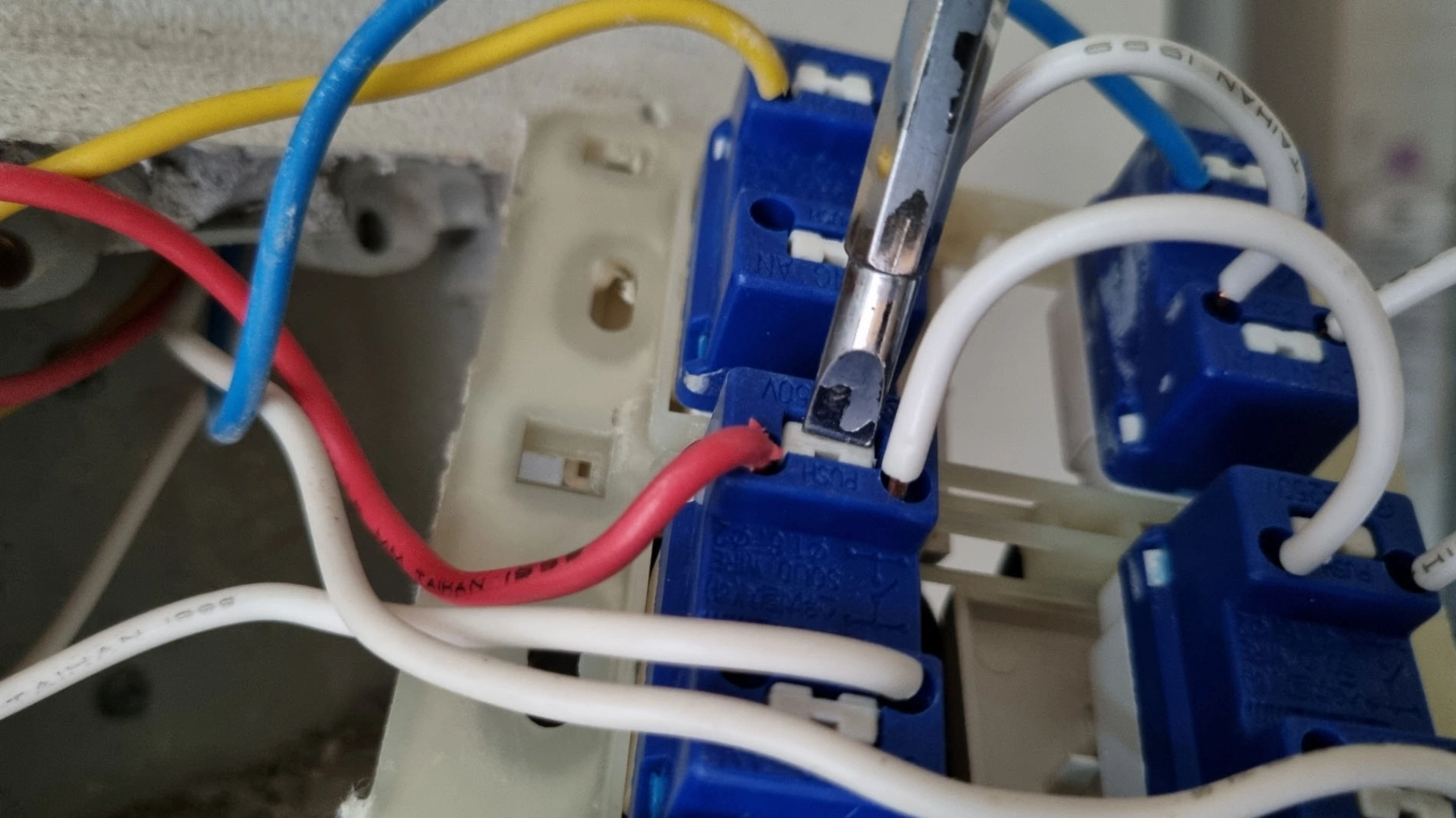

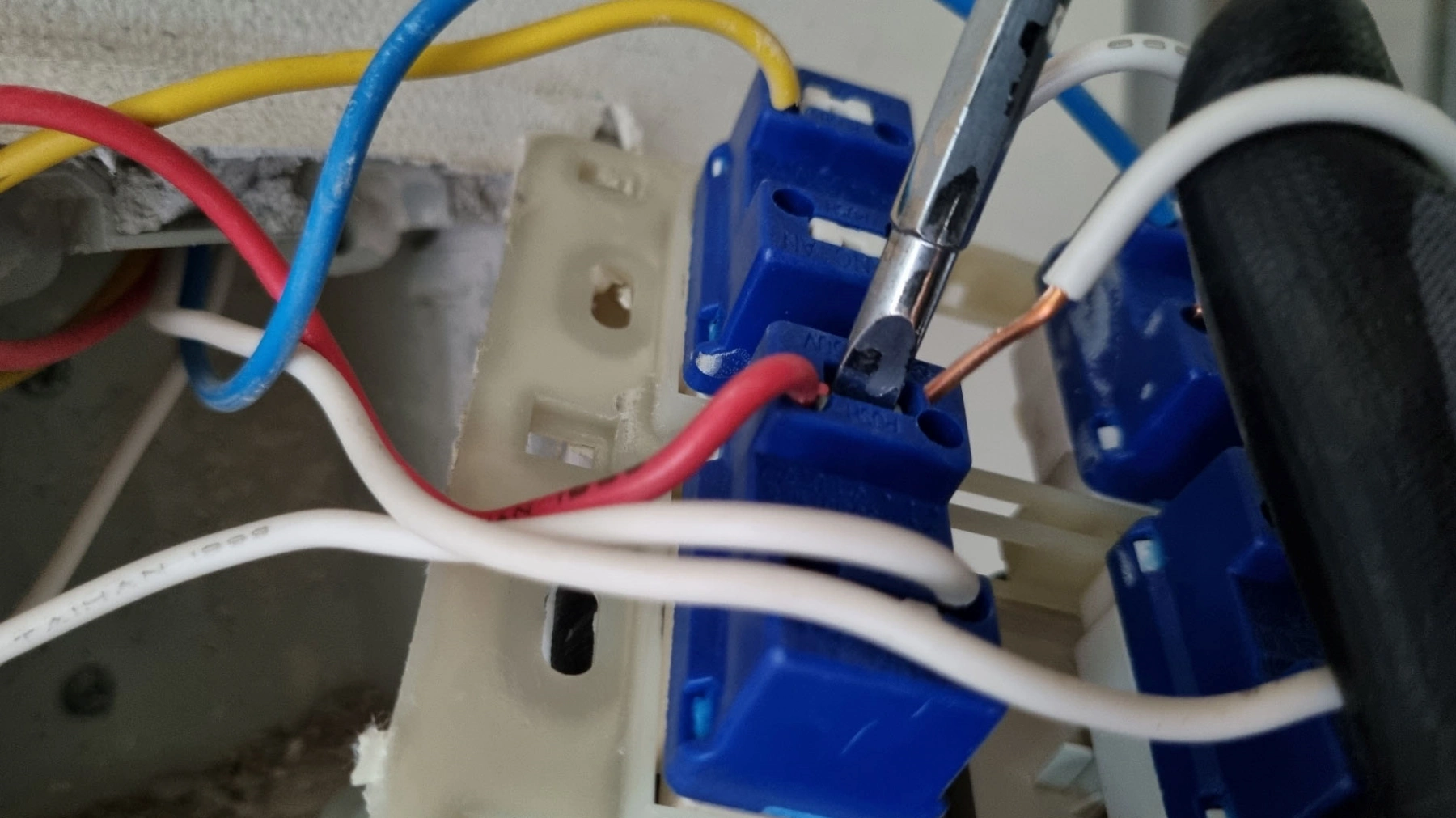

왼쪽 사진처럼 스위치 버튼을 일자드라이버로 꾹 누른 상태에서 전선을 당기면 오른쪽 사진처럼 빠집니다.

그리고 전선을 끼울 때는 그냥 구멍에 눌러서 끼우면 됩니다.

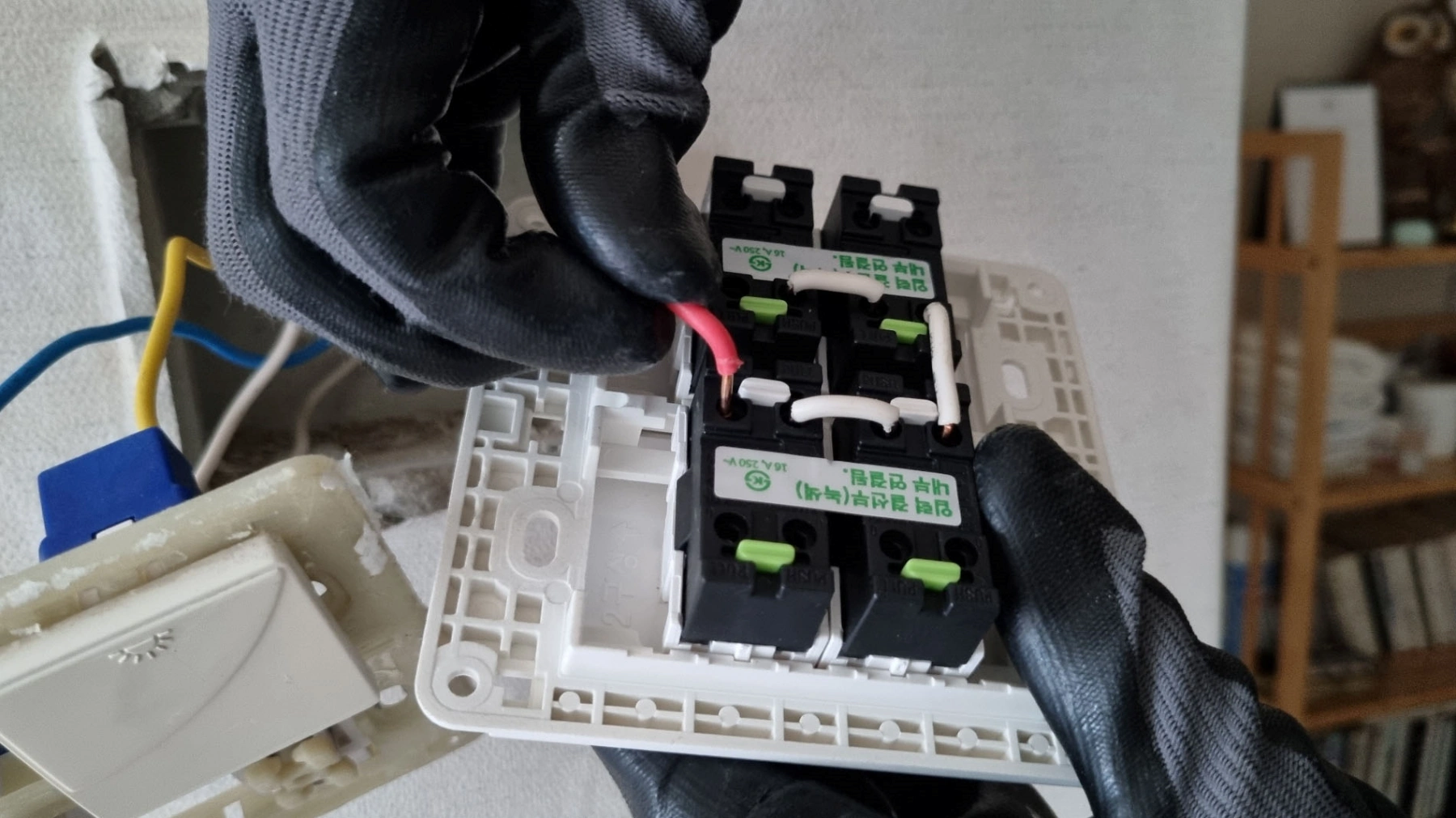

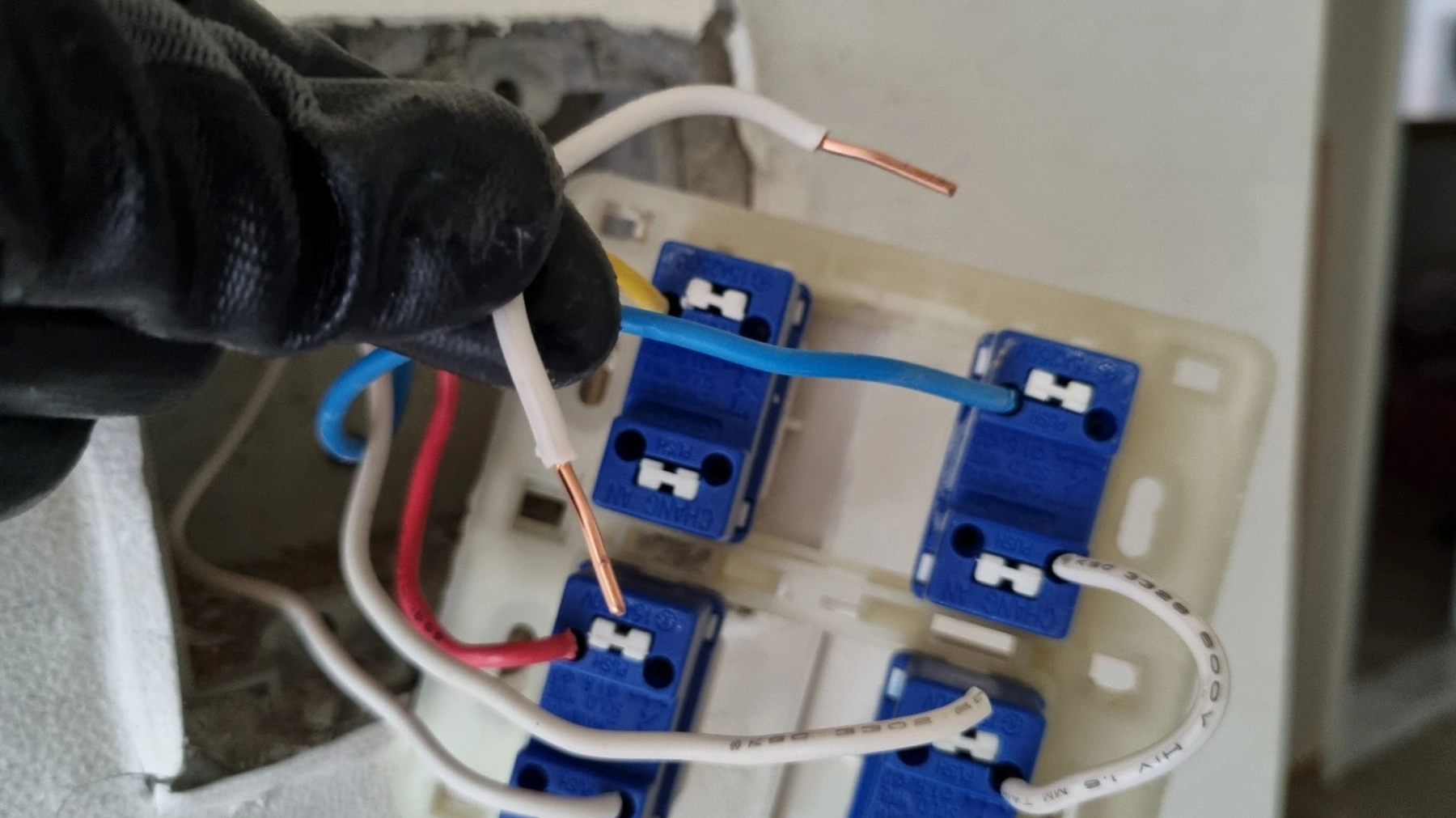

저는 왼쪽 사진처럼 공통선을 먼저 빼서 새 스위치에 모두 옮겨서 끼운 다음 오른쪽 사진처럼 공통선인 빨간색 전선을 끼웠습니다.

점프선과 공통선을 모두 끼운 다음 벽면에서 나온 나머지 파란색 노란색 흰색 전선을 기존 스위치에 끼워져 있던 것과 동일한 형태로 끼웠습니다.

참고로 스위치 위치를 바꾸려면 벽면에서 나온 전선 중 빨간색 전선을 제외한 나머지 전선의 위치를 서로 바꿔서 끼우면 됩니다.

전선을 모두 연결한 후에 누전차단기를 올리고 해당 스위치가 정상적으로 작동하는지 확인했습니다.

그리고 전선들을 벽면 안쪽으로 잘 정리해서 밀어 넣고 스위치 본체를 벽면에 밀착시킨 다음 고정 볼트로 고정하고 마지막으로 커버를 닫아주면 오른쪽 사진처럼 전등 스위치 교체가 완료됩니다.
