스파크 사이드미러 각도 조절 파워윈도 버튼 교체

마티즈 스파크 사이드미러 각도 조절 버튼, 파워윈도 버튼스위치 떼는 법 교체 방법

스파크 파워윈도 버튼 사이드미러 각도 조절 버튼 교체 방법

1. 사이드미러 커버 분리
2. 팔걸이 손잡이 안쪽 볼트 풀기
3. 도어트림 아래쪽부터 떼기
4. 도어트림을 위로 들어 올려 분리
5. 윈도 버튼, 사이드미러 버튼스위치에 연결된 잭 분리
6. 팔걸이 고정 볼트를 풀어 도어트림에서 팔걸이 분리
7. 스위치 주변에 걸린 부분을 모두 벌려서 팔걸이와 버튼스위치 분리

※ 파워윈도 버튼 및 사이드미러 각도 조절 버튼을 다시 조립할 때는 위에 순서의 역순으로 진행하면 됩니다.

본문의 자동차는 2009년 출고된 스파크(마티즈 크리에이티브 스파크)로 운전석 도어 팔걸이에 설치되어 있는 파워윈도 스위치 겸용 사이드미러 각도조절 스위치를 떼는 법과 장착하는 방법을 정리했습니다.

스파크 운전석 도어트림 떼는 법

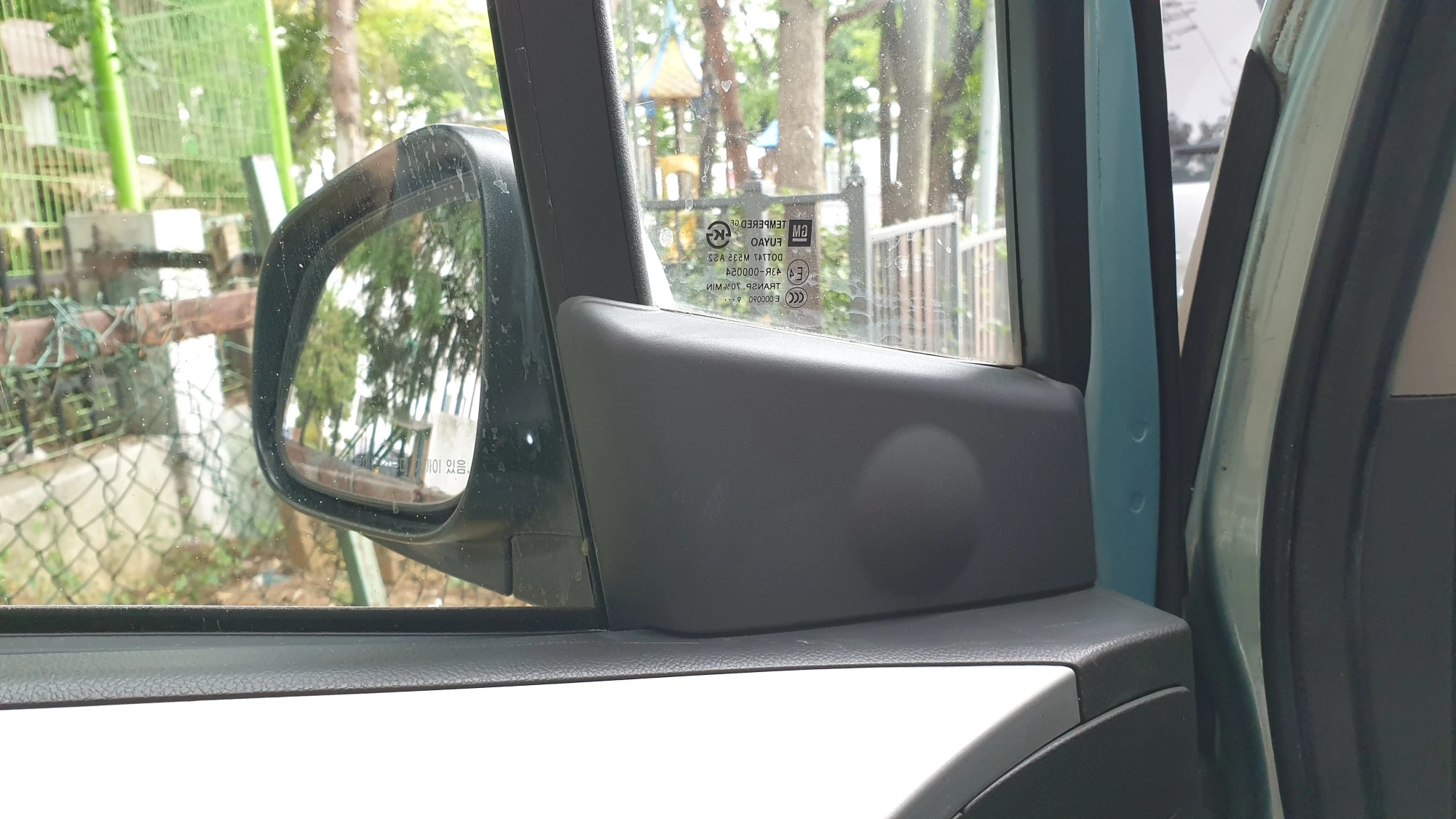

먼저 왼쪽 사진처럼 사이드미러 커버를 분리합니다.

저는 공구를 사용하지 않고 양쪽 옆을 잡고 당겼더니 어렵지 않게 빠졌는데요 만약 잘 빠지지 않는다면 일자 드라이버 또는 플라스틱 리무버를 사용해서 틈을 벌린 다음 당겨서 떼어 냅니다.

팔걸이 안쪽 바닥에는 오른쪽 사진처럼 고정 볼트가 있으며 드라이버를 이용해 완전히 풀어줍니다.

주의 : 파워윈도 버튼 겸 사이드미러 각도조절 버튼 본체를 떼는 과정에서 열개 정도의 볼트를 풀어야 하는데 하나라도 빠지면 문제가 생길 수 있기 때문에 볼트를 위치별로 잘 분류하고 분실하지 않도록 주의합니다.

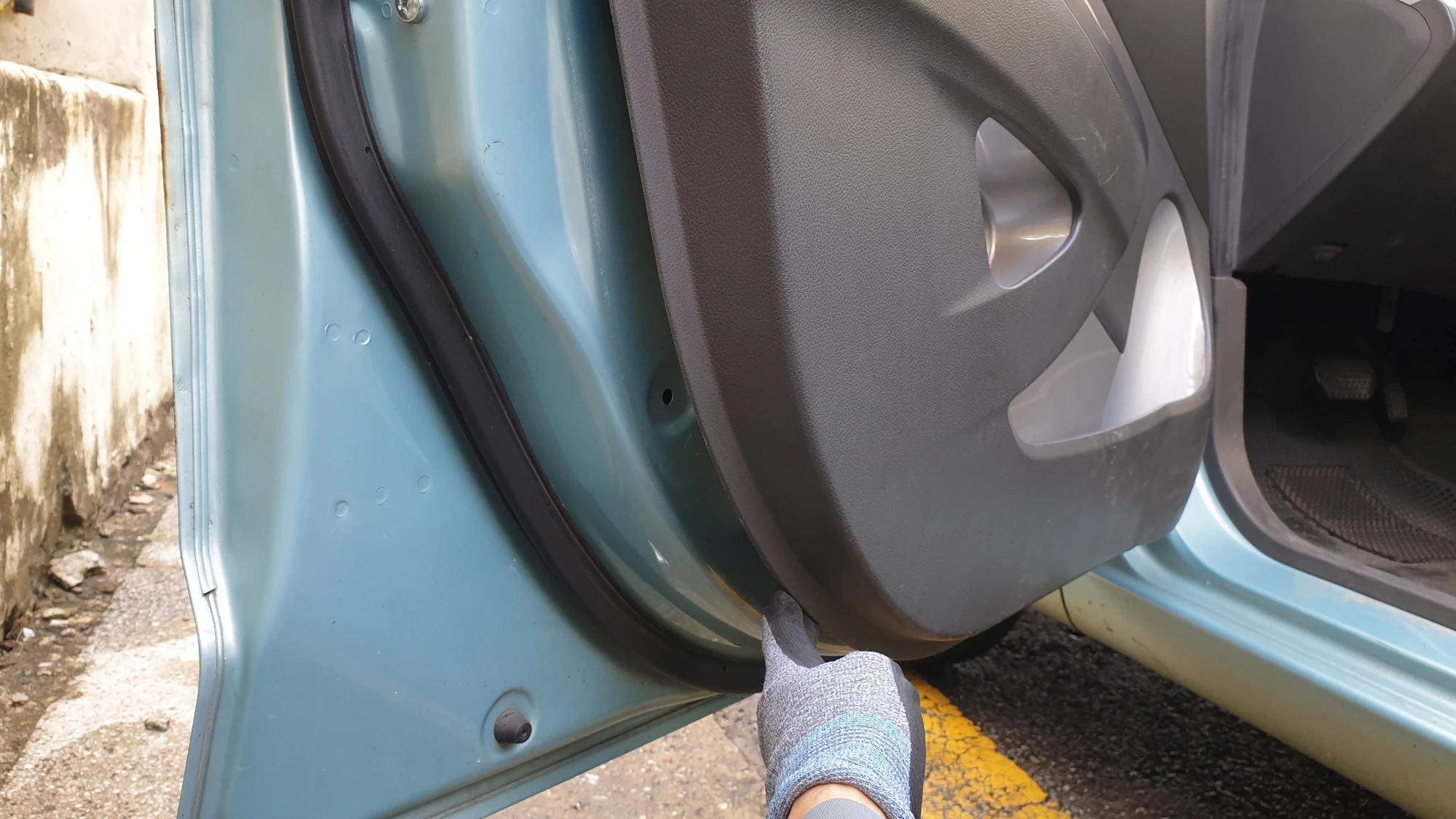

도어트림과 도어 사이에 일자드라이버 또는 플라스틱 리무버를 사용해서 틈을 만들고 몸 쪽으로 당겨서 분리하는데 저는 왼쪽 사진 손으로 잡은 부분을 벌려서 분리하는 것이 편했습니다.

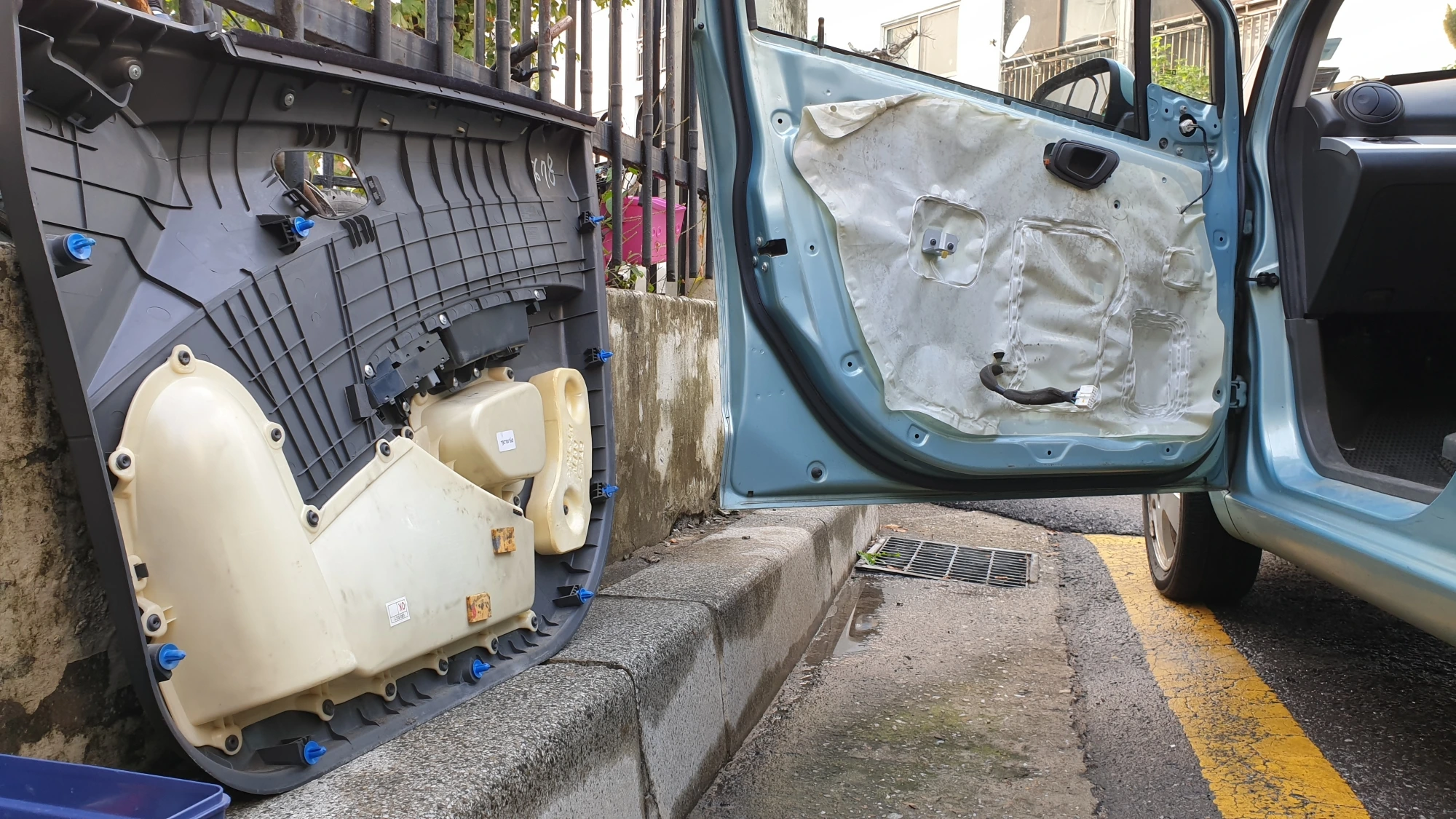

도어트림 위쪽은 도어 위쪽 틈에 끼워져 있기 때문에 아래쪽을 모두 뗀 다음 도어트림 전체를 하늘 방향으로 들어 올려서 빼내야 합니다.

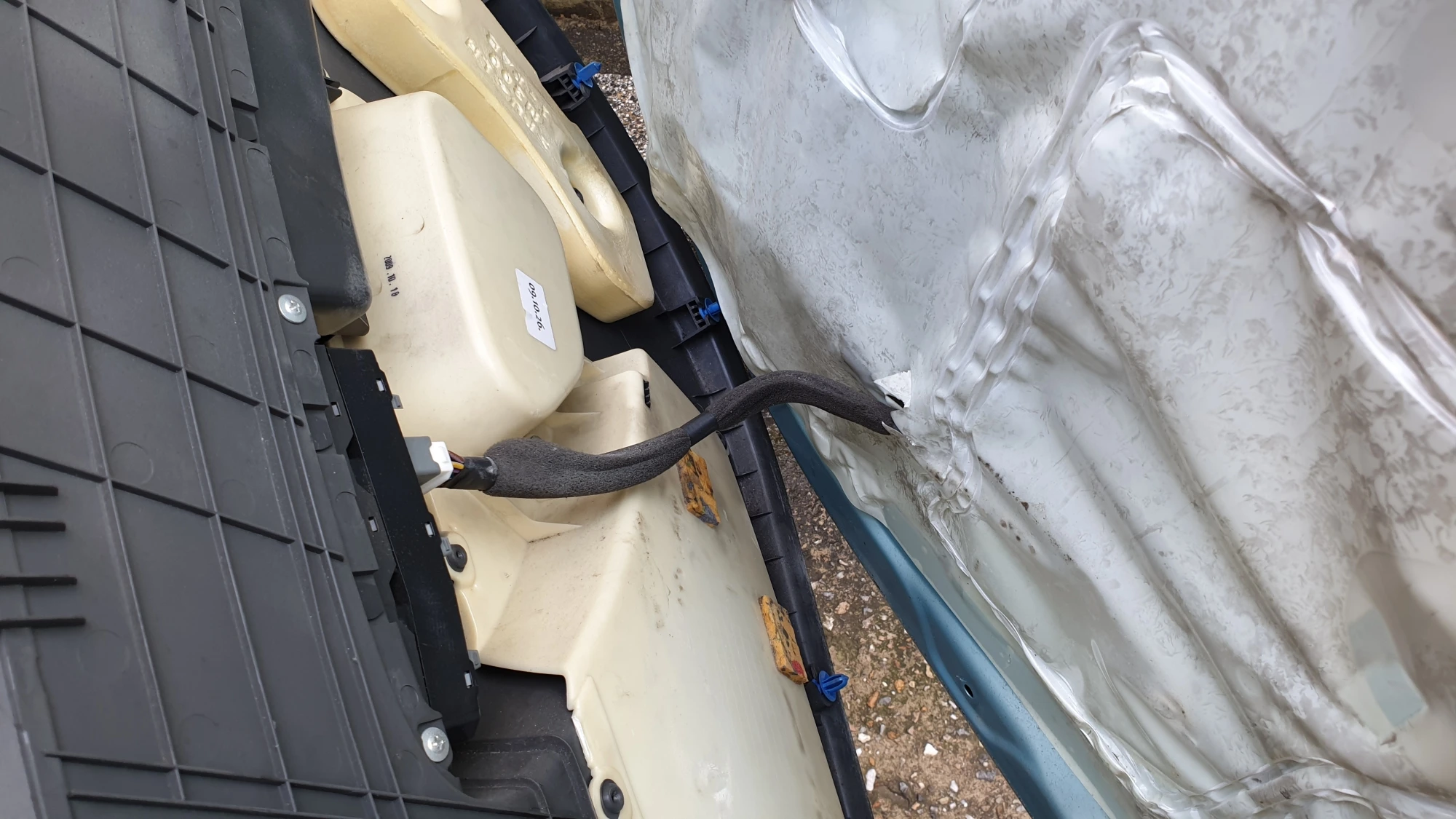

도어트림과 도어 사이에는 오른쪽 사진처럼 전원케이블이 연결되어 있고 길이가 길지 않기 때문에 도어트림을 분리한 후에 무리하게 잡아당기지 않도록 주의해야 합니다.

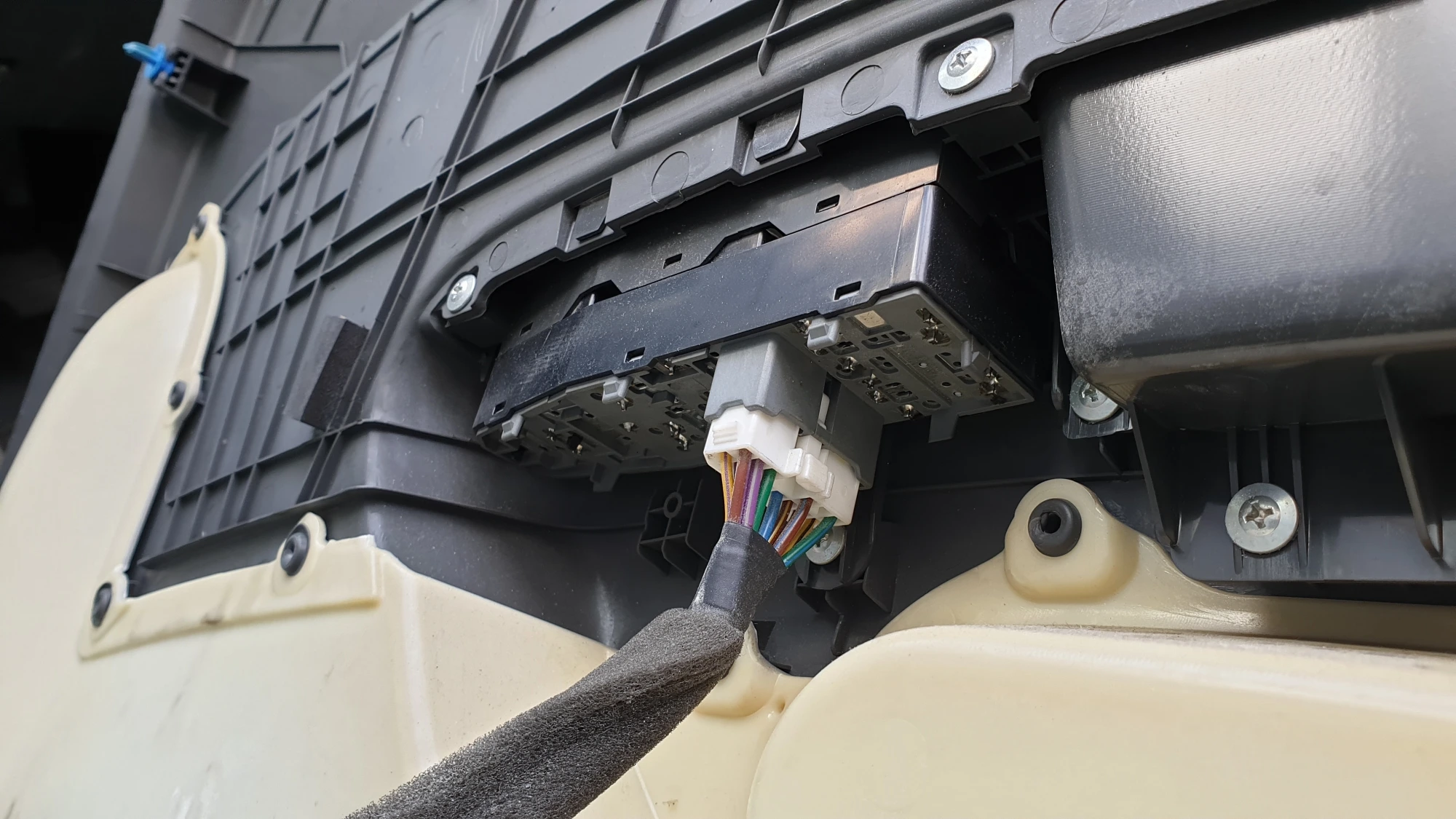

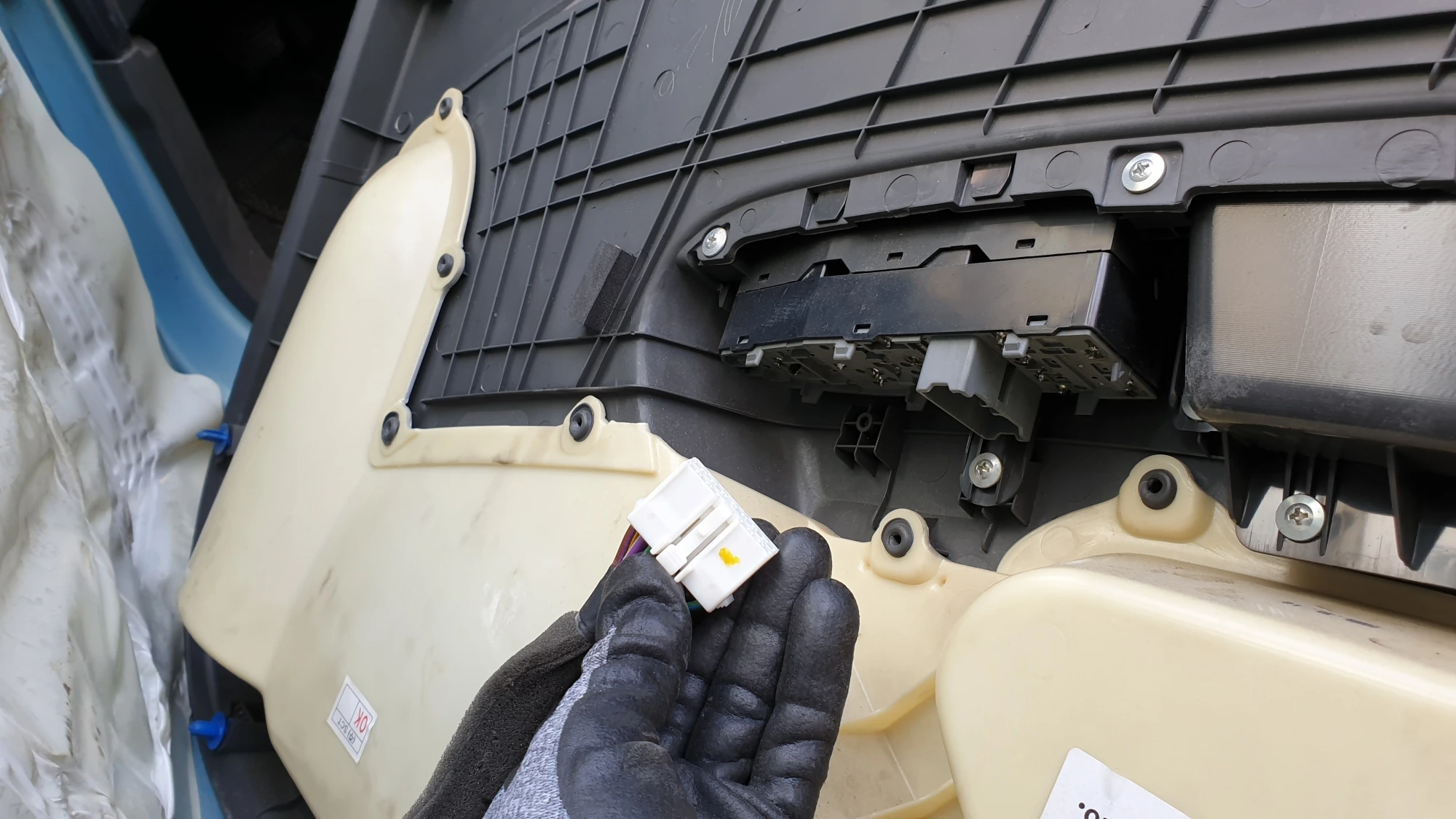

왼쪽 사진 동그라미 안에 버튼을 누른 상태에서 잭을  아래로 당기면 오른쪽 사진처럼 빠지고 도어트림도 도어에서 완전히 분리됩니다.

잭을 분리할 때 전선을  잡아당기면 전선이 잭에서 빠지거나 잭이 파손될 수도 있기 때문에 반드시 플라스틱 잭 부분만 잡고 당기는 것이 안전합니다.

스파크 파워윈도 사이드미러 각도조절 버튼 본체 분리 방법

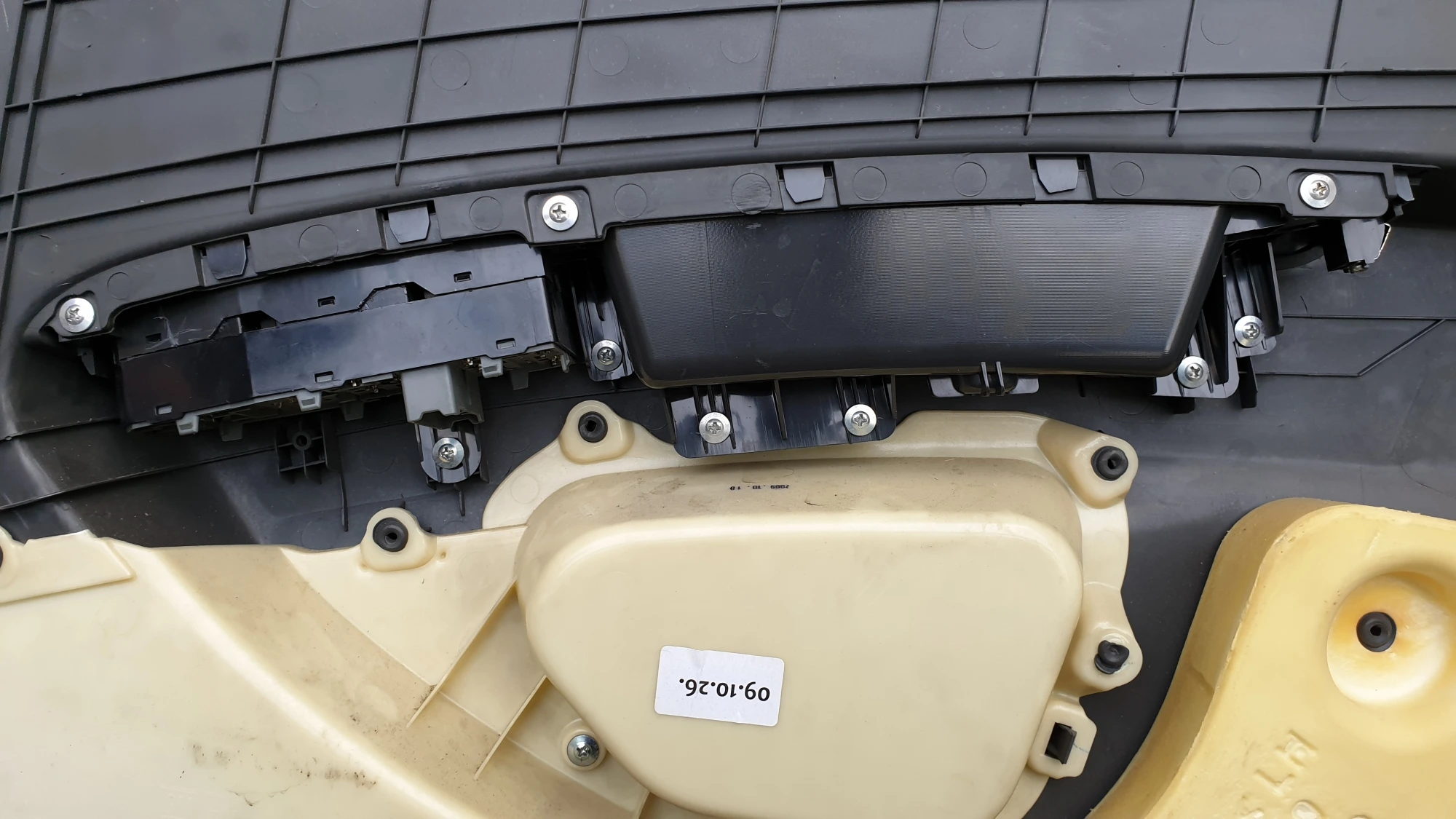

도어트림에는 왼쪽 사진처럼 9개의 고정 볼트로 팔걸이가 고정되어 있으며 드라이버를 사용해 고정 볼트를 모두 풀어줍니다.

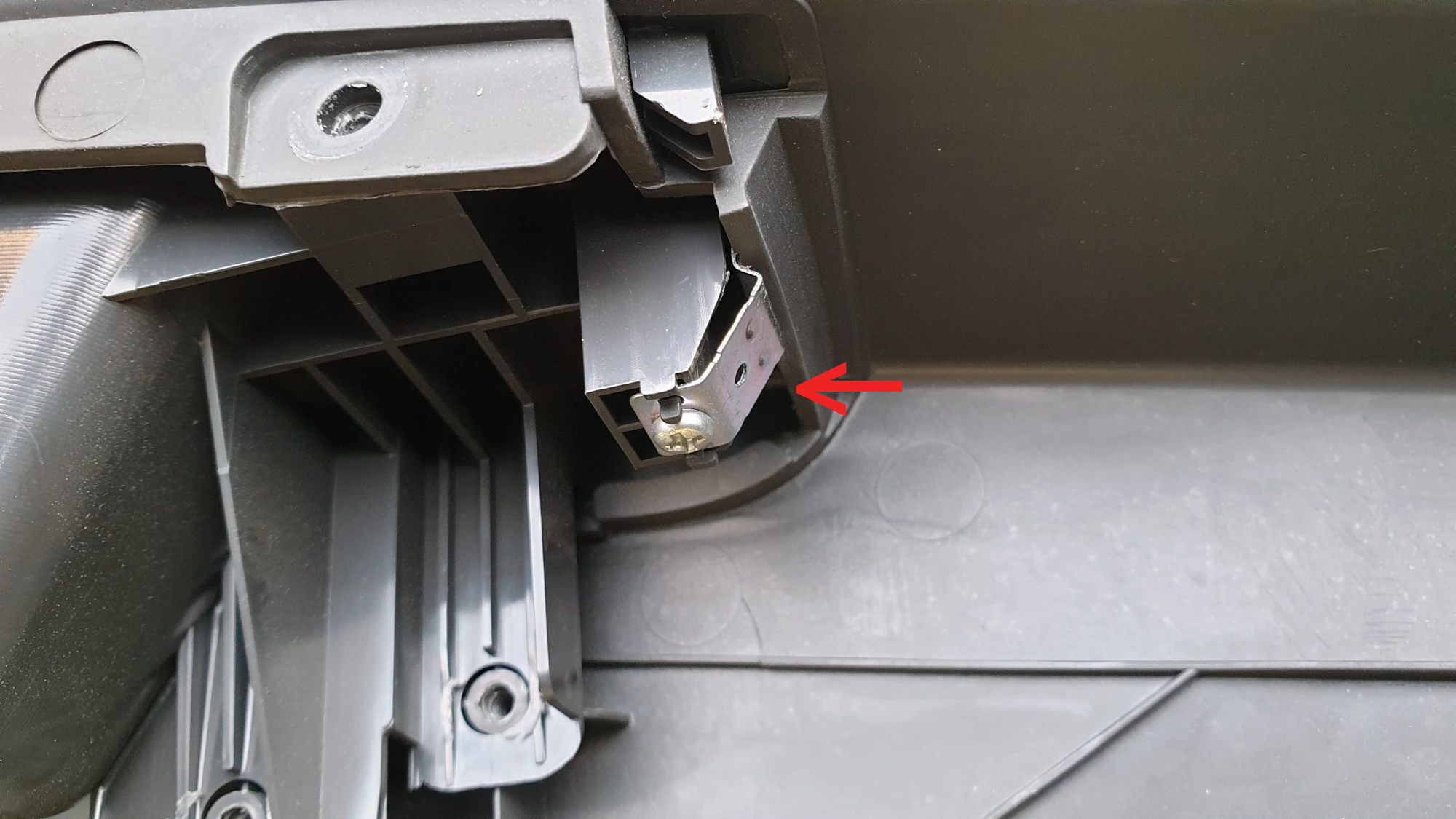

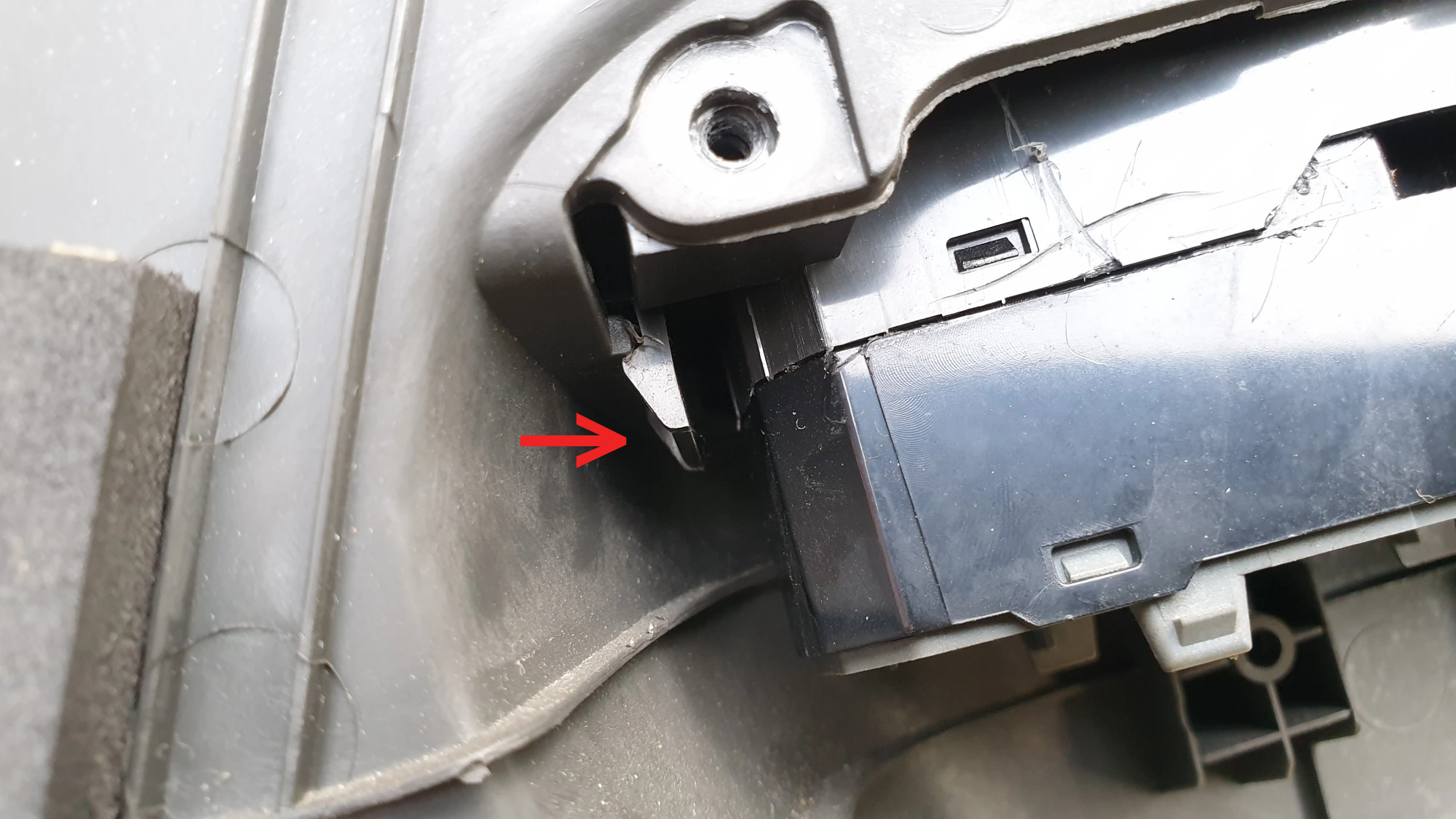

그리고 팔걸이 양쪽 옆면에는 가운데 사진 화살표가 가리키는 곳과 오른쪽 사진 화살표가 가리키는 것처럼 걸쇠가 있으며 금속 걸쇠 부분을 안쪽으로 살짝 누른 상태에서 팔걸이를 위로 밀어 올리면 팔걸이가 빠집니다.

파워윈도 버튼 겸용 사이드미러 각도조절 버튼은 한 개 본체에 결합되어 있으며 팔걸이에 끼워져 있습니다.

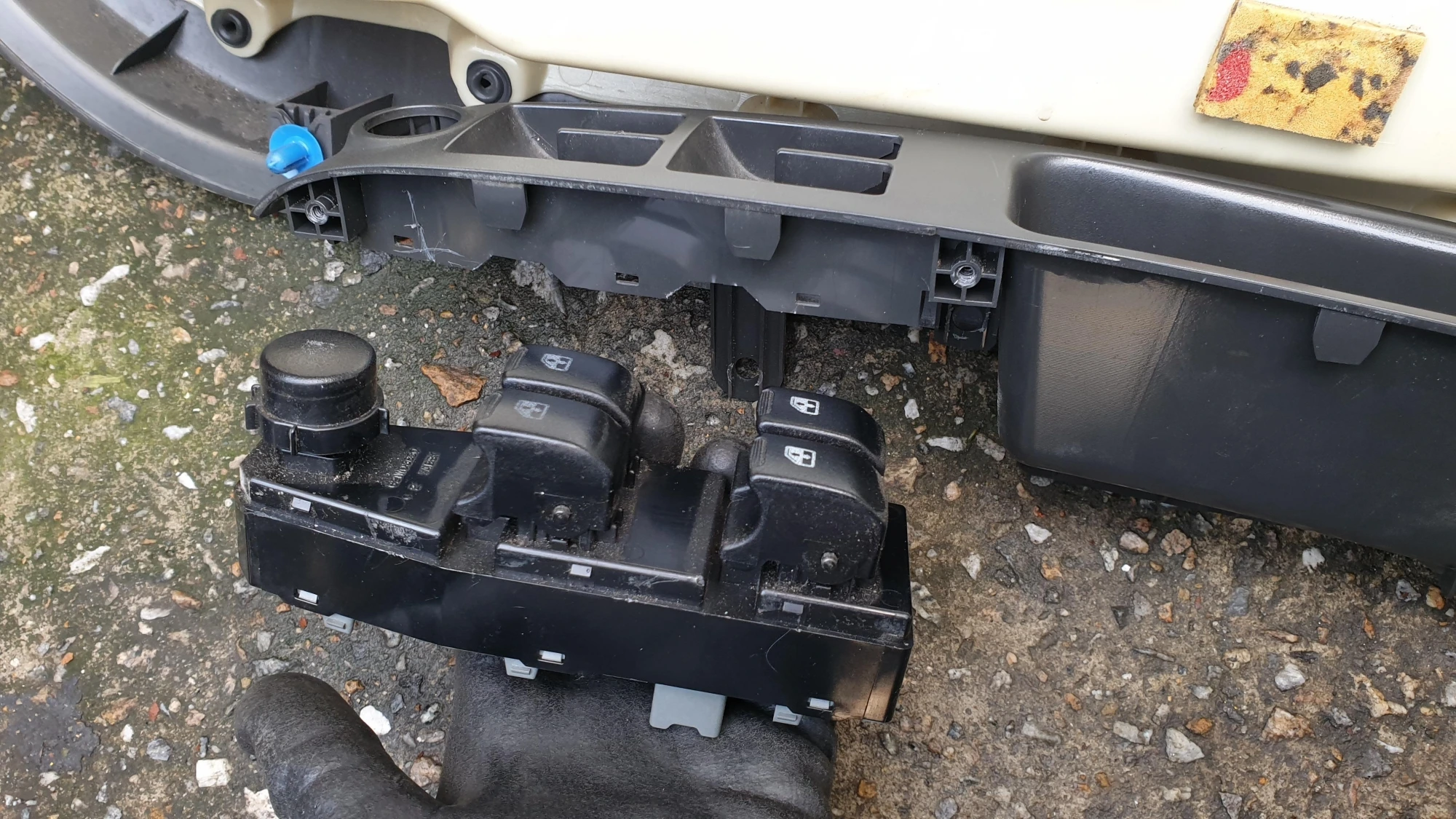

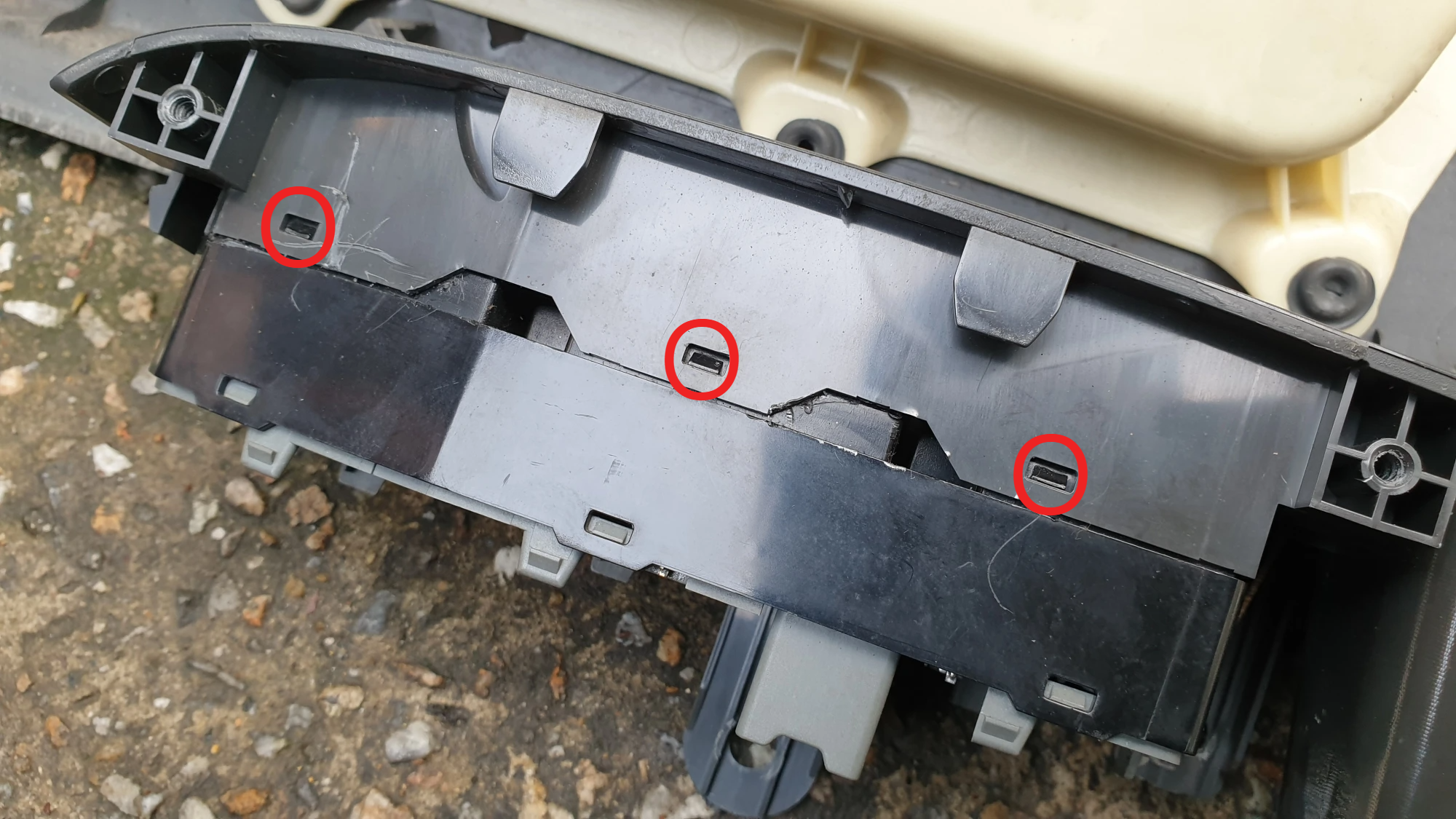

왼쪽 사진과 가운데 사진 동그라미로 가리키는 부분은 버튼 본체를 잡고 있는 걸쇠의 위치로 얇은 공구를 틈에 끼워 걸쇠 부분을 모두 벌린 상태에서 버튼 본체를 아래로 당기면 오른쪽 사진처럼 빠집니다.

팁 : 6개 걸쇠를 동시에 모두 벌려야 쉽게 빠지는데 한쪽 걸쇠를 빼놓고 다음 걸쇠를 빼는 과정에서 앞서 빼놓은 걸쇠가 다시 끼워지는 현상이 발생하여 작업이 상당히 귀찮았는데요 틈을 벌려놓은 상태에서 얇은 이쑤시개 같은 걸 끼워놓고 그 상태에서 다음 걸쇠를 벌리는 방식으로 작업하면 이런 귀찮은 상황을 피할 수 있습니다.

스파크 파워윈도 버튼 사이드미러 각도조절 버튼 조립

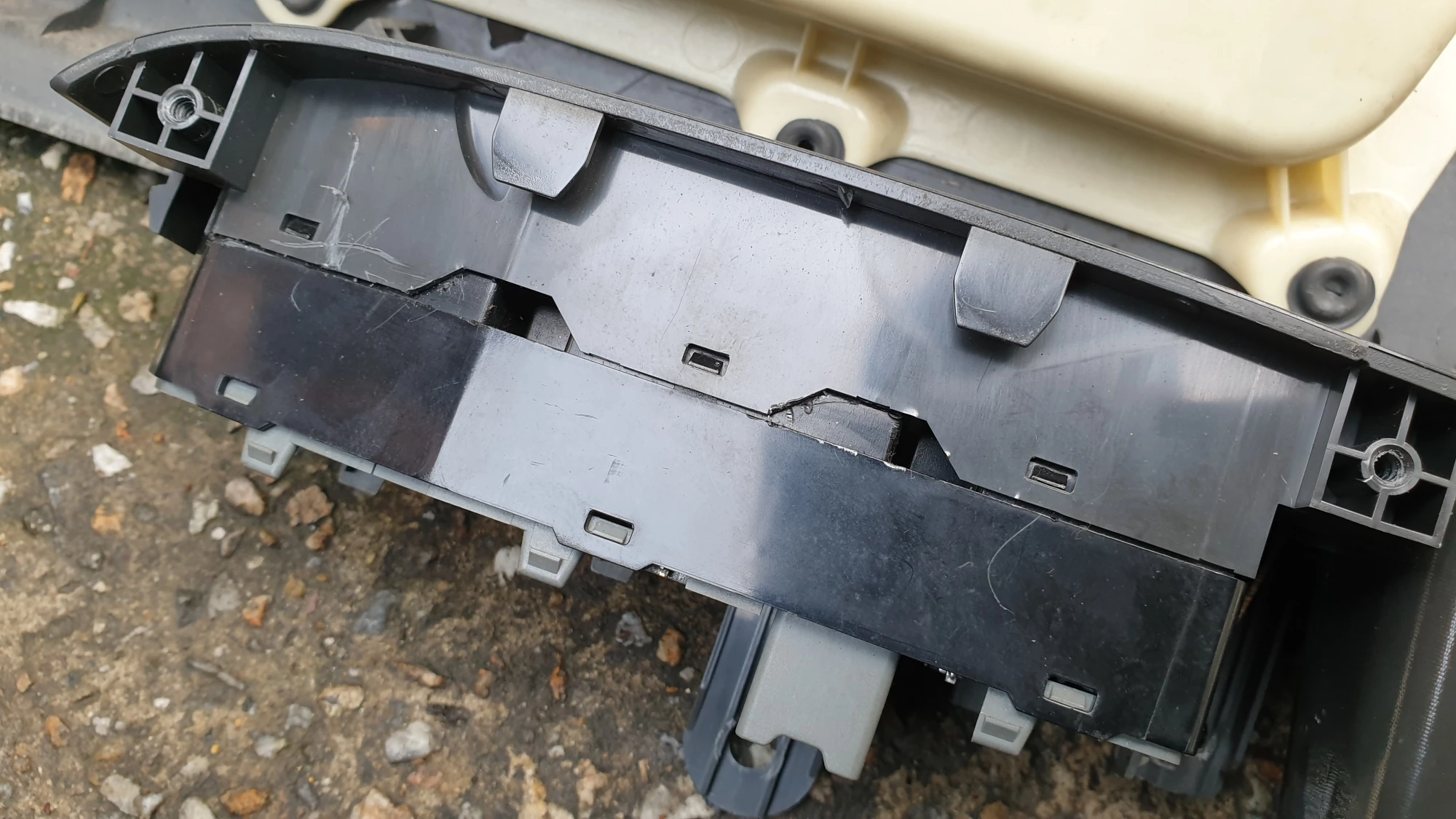

버튼 본체를 다시 조립할 때는 먼저 왼쪽 사진처럼 팔걸이 손잡이에 버튼 본체를 끼웁니다.

이때 버튼 본체 주변 걸쇠 6개가 모두 제대로 끼워졌는지 확인합니다.

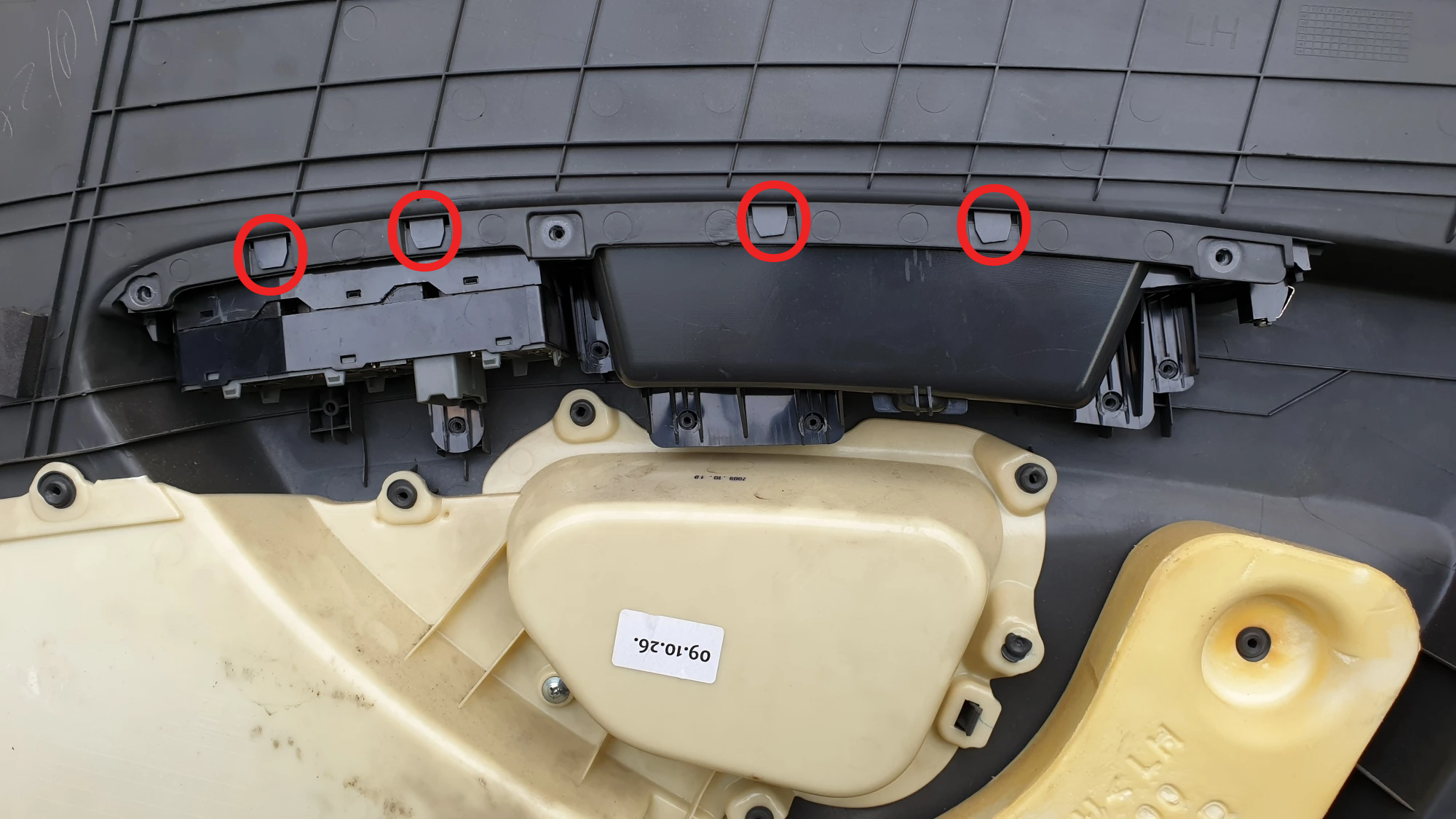

그리고 팔걸이 손잡이를 도어트림에 끼우는데 오른쪽 사진 동그라미 안에 보이는 것처럼 본래 구멍에 부품이 모두 끼워지도록 합니다.

팔걸이 손잡이를 도어트림에 끼운 다음 앞서 빼놓은  아홉 개 볼트를 끼워 고정합니다.

팔걸이 손잡이를 도어트림에 고정한 후에 왼쪽 사진처럼 전원잭을 끼웁니다.

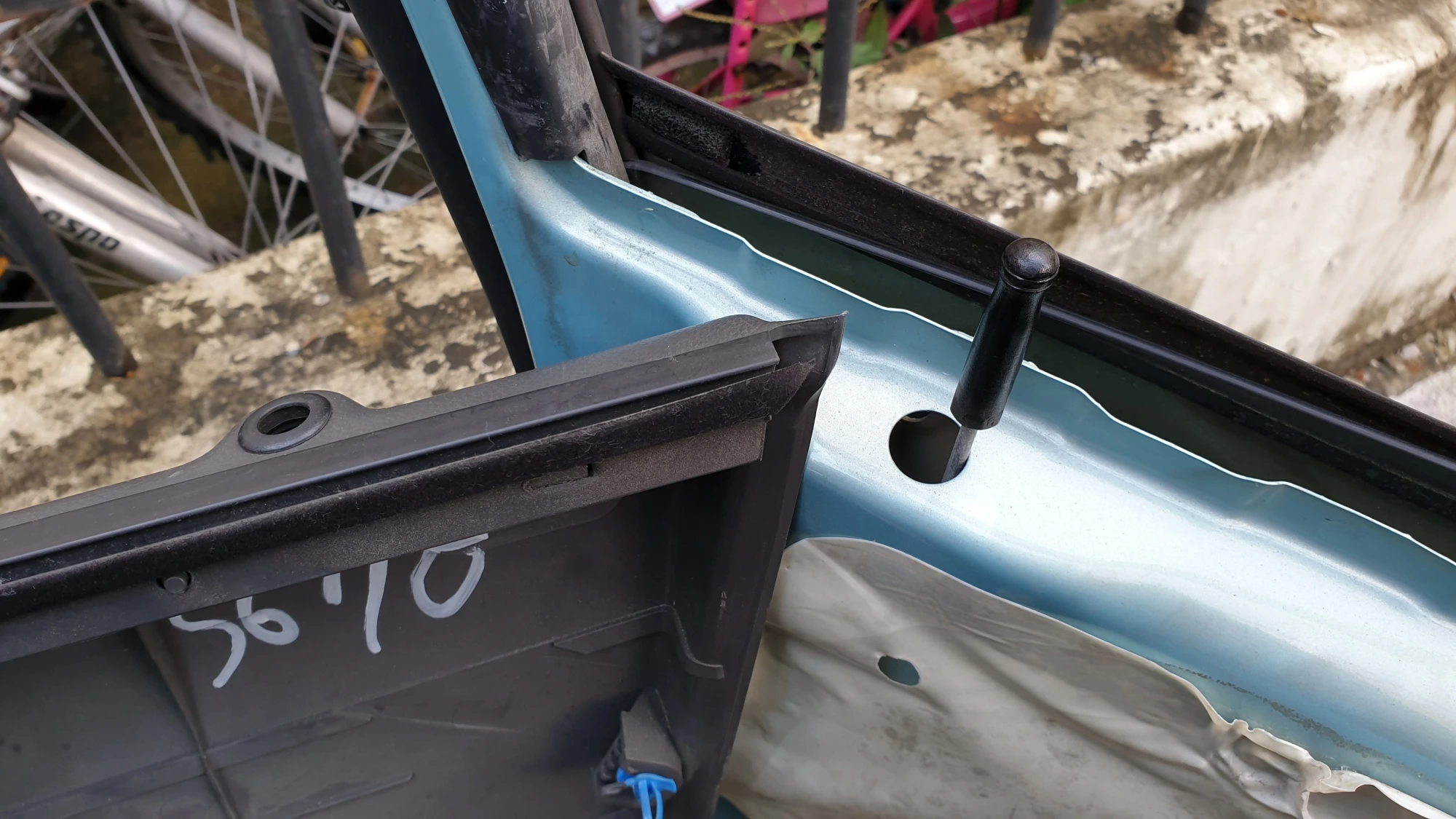

도어트림을 도어에 끼울 때는 가운데 사진처럼 도어 잠금 막대를 도어트림 위쪽 구멍에 들어가도록 하고 도어트림 위쪽 면을 도어 위쪽 틈 유리가 나오는 곳에 끼웁니다.

도어트림 위쪽을 끼운 다음 도어트림 아래쪽 도어 방향으로 눌러서 끼우면 됩니다.

도어트림 안쪽에는 도어에 끼우는 고정 부품이 곳곳에 끼워져 있으며 이 고정 부품을 도어에 뚫려있는 구멍에 잘 맞춰서 올려놓고 가볍게 툭툭 쳐서 끼웁니다.

주의 : 고정 부품 위치와 도어에 구멍이 제대로 맞지 않은 상태에서 무리한 힘으로 누르거나 과도한 충격을 주면 부품이 파손될 수 있으니 주의해야 합니다.

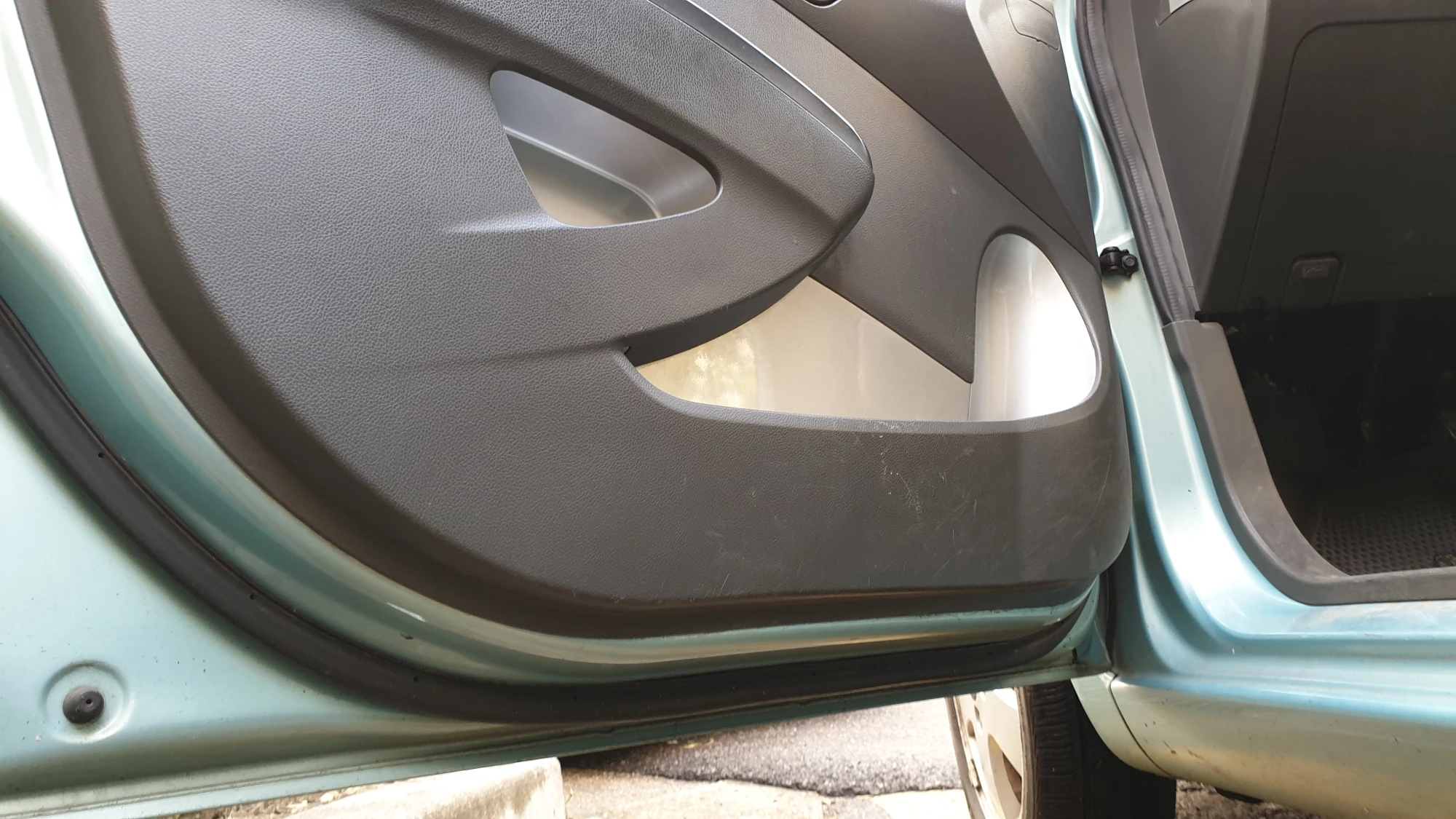

도어트림을 도어에 끼운 다음 왼쪽 사진처럼 고정 볼트를 끼워 고정하고 오른쪽 사진처럼 사이드 미러 커버를 닫으면 작업이 완료됩니다.
