올 뉴 모닝 배터리 교체 단자 분리 연결 순서

올뉴모닝 배터리 교체 방법 단자 분리 및 연결 순서

자동차 배터리는 그 역할에 비해 분리하거나 교체 장착하는 방법이 비교적 쉽고 간단하기 때문에 직접 교체하시는 분들도 계십니다.

다만 자동차 배터리는 차량 모델과 연식, 형식 등에 따라서 용량 및 규격, 타입이 다르기 때문에 차량의 차종과 모델 연식을 확인하여 맞는 배터리를 준비 교체 해야 합니다.

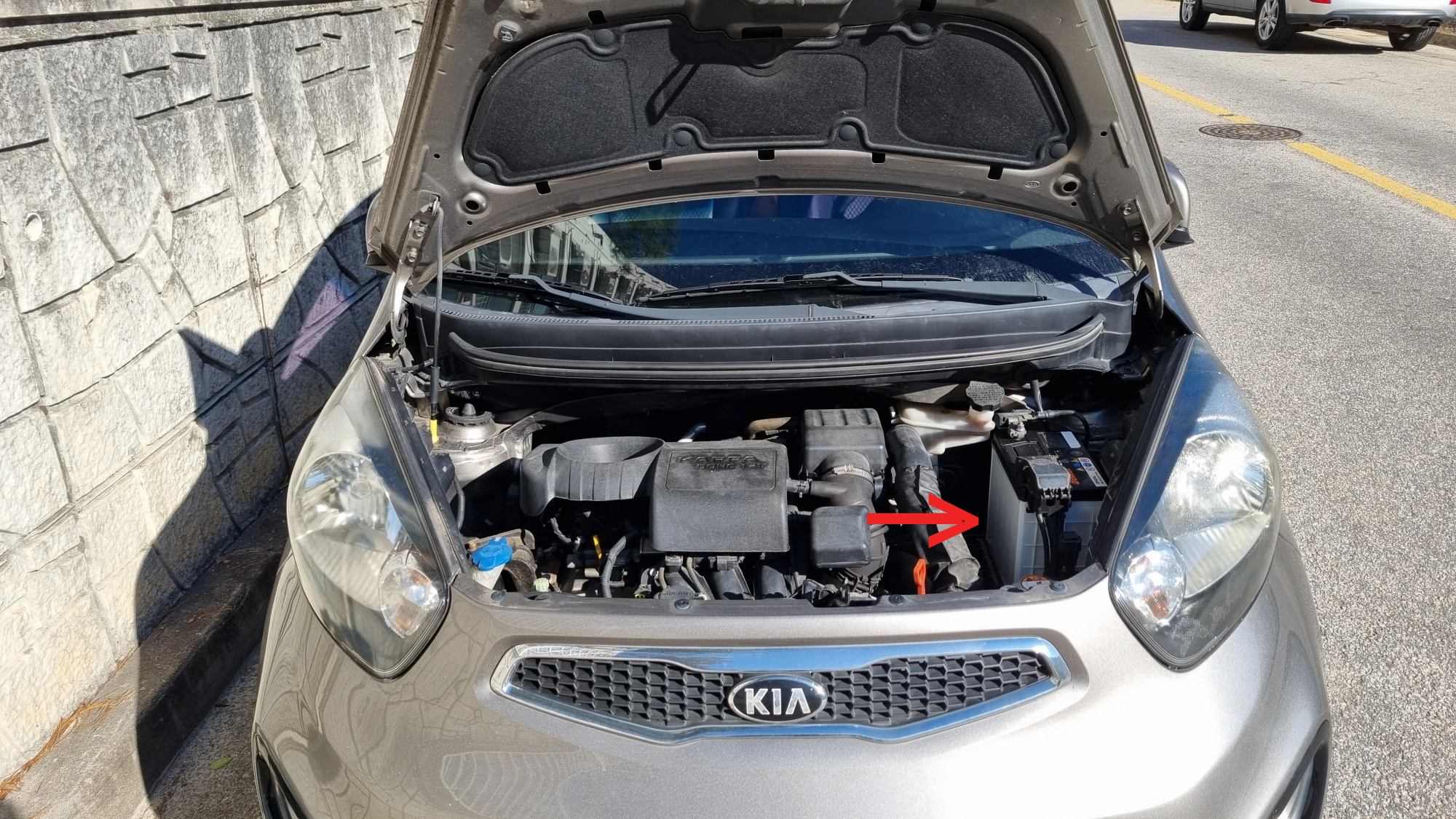

본문에 자동차는 2013년 출고된 2014년식 모닝 올뉴모닝 TA로 배터리 위치는 오른쪽 사진 화살표가 가리키는 것입니다.

모닝 배터리 단자 분리 순서 및 탈거 방법

자동차 배터리 단자 분리 순서는 마이너스 단자를 먼저 분리하고 플러스 단자를 나중에 분리합니다.

물론 단자 분리 순서나 연결 순서를 지키지 않았다고 해서 무조건 고장이나 문제가 생기는 것은 아니지만 순서를 지켜서 작업하는 것이 문제 발생 가능성을 크게 낮출 수 있기 때문에 가급적 순서를 지키는 것이 안전합니다.

모닝 배터리의 마이너스 단자는 커버가 없으며 배터리 위에 표시된 단자 극성을 보고 확인합니다.

참고로 플러스 단자 브래킷에는 커버가 있고 플러스(+) 기호가 표시되어 있습니다.

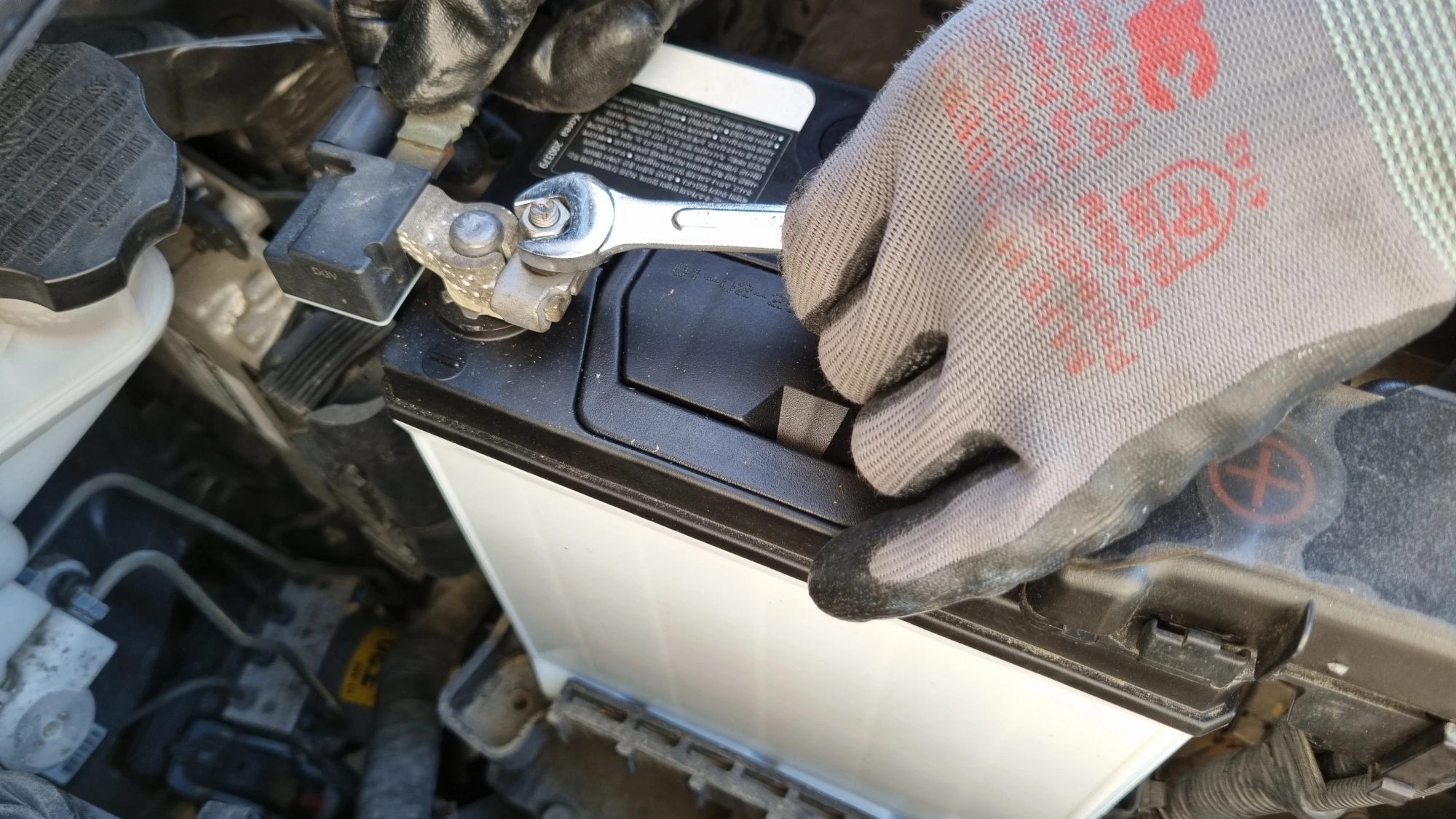

1. 왼쪽 사진처럼 10mm 렌치 또는 복스 드라이버, 멍키 스패너 등 공구를 사용해 터미널 위에 너트를 반시계 방향으로 3~4바퀴 정도 풀어줍니다.
2. 너트를 살짝 풀면 단자가 헐거워지고 터미널을 하늘 방향으로 들어 올리면 단자에서 빠집니다.
3. 분리한 터미널은 작업에 방해가 되지 않도록 면장갑으로 감싸서 쇼바마운트가 있는 쪽으로 밀어 뒀습니다.

터미널 위에 너트를 완전히 풀면 너트를 비롯해 작은 크기의 부품들이 분리되기 때문에 오히려 분실의 위험이 있으니 필요한 만큼만 풀어서 분리합니다.

간혹 단자와 터미널 접촉면에 부식으로 인해 잘 빠지지 않는 경우가 있는데 그럴 때는 드라이버 손잡이 같은 묵직한 공구를 이용해 터미널 부분을 가볍게 두드려서 터미널을 조금 움직인 상태에서 들어 올립니다.

플러스 단자 터미널 커버의 양쪽 손잡이를 누른 상태에서 들어 올리면 왼쪽 사진처럼 덮게가 열립니다.

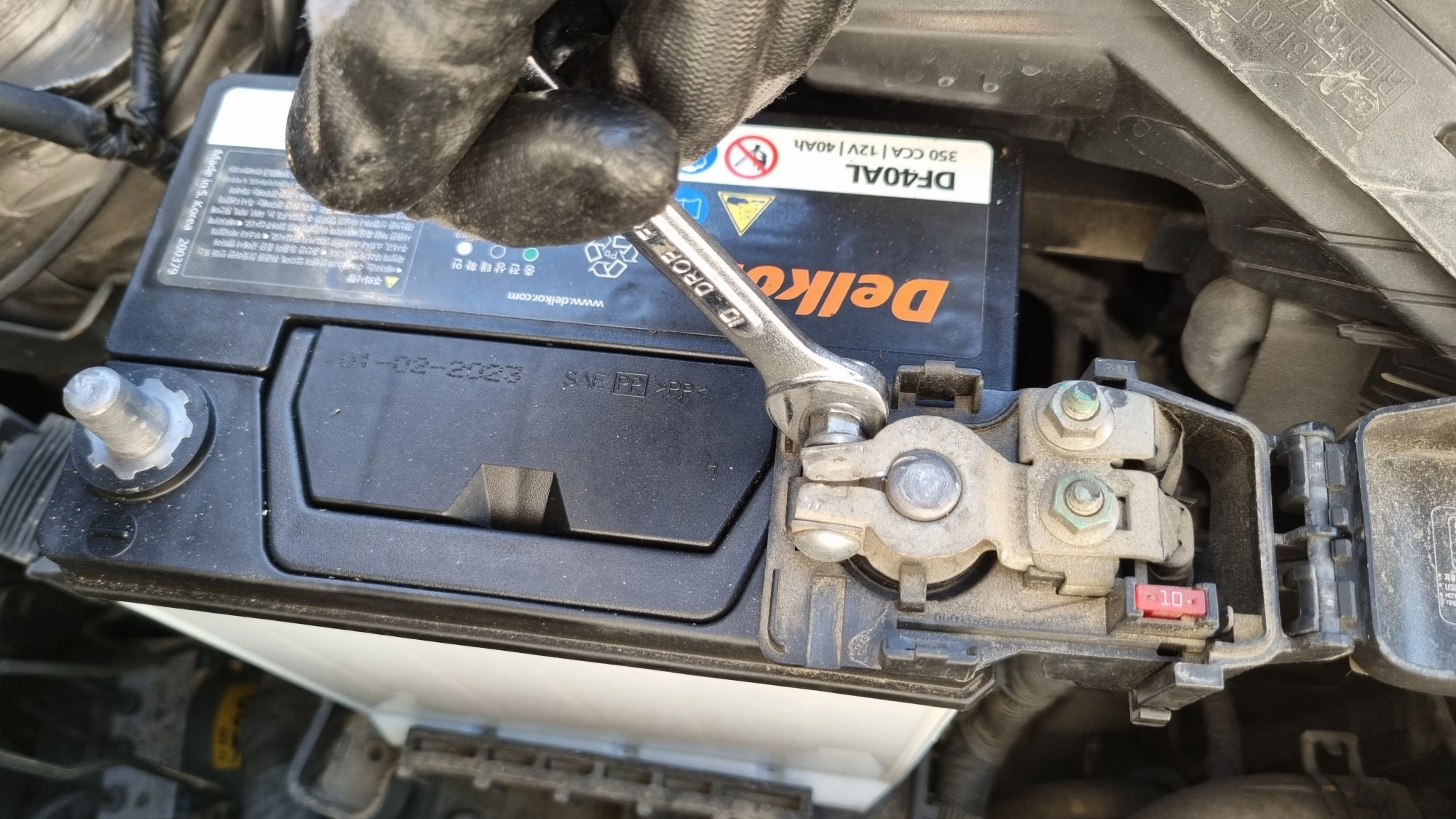

1. 왼쪽 사진처럼 공구를 이용해 너트를 반시계 방향으로 3~4바퀴 정도 풀어줍니다.

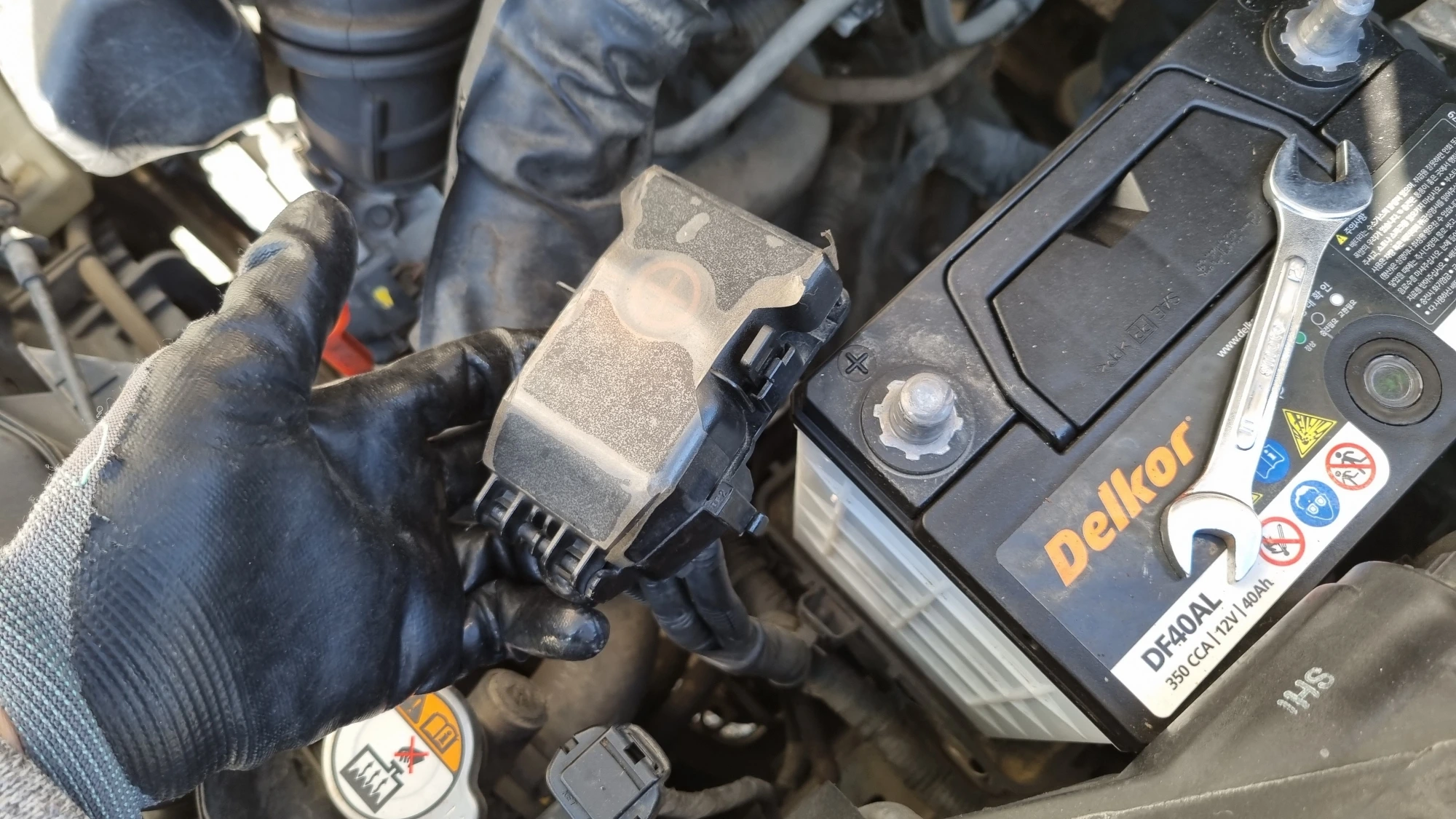

2. 플러스 단자 터미널 전체를 하늘 방향으로 들어 올리면 가운데 사진처럼 분리됩니다.
3. 터미널 커버를 닫고 작업에 방해가 되지 않도록 옆으로 밀어 놓습니다.

플러스 단자 터미널은 커버가 있어서 면장갑으로 감싸지 않았습니다.

배터리 옆면 아래쪽에는 왼쪽 사진처럼 고정 장치가 있고 고정장치 가운데 볼트를 풀어 분리해야 합니다.

고정장치 볼트 규격은 12mm이며 안쪽 깊은 곳에 위치해 있고 공간이 충분하지 않아서 자루가 긴 공구를 사용하는 것이 편리합니다.

저는 자루가 긴 공구를 준비하지 못해서 작은 멍키 스패너를 이용해 조금 어렵게 풀었습니다.

특히 배터리 고정을 위해 볼트가 단단히 조여져 있기 때문에 힘이 많이 들었고 나중에 고정할 때도 꽤 불편했습니다.

참고로 배터리를 직접 구입해서 셀프로 교체하는 경우 배터리 판매처에서 작업에 필요한 공구를 빌려주기도 합니다.

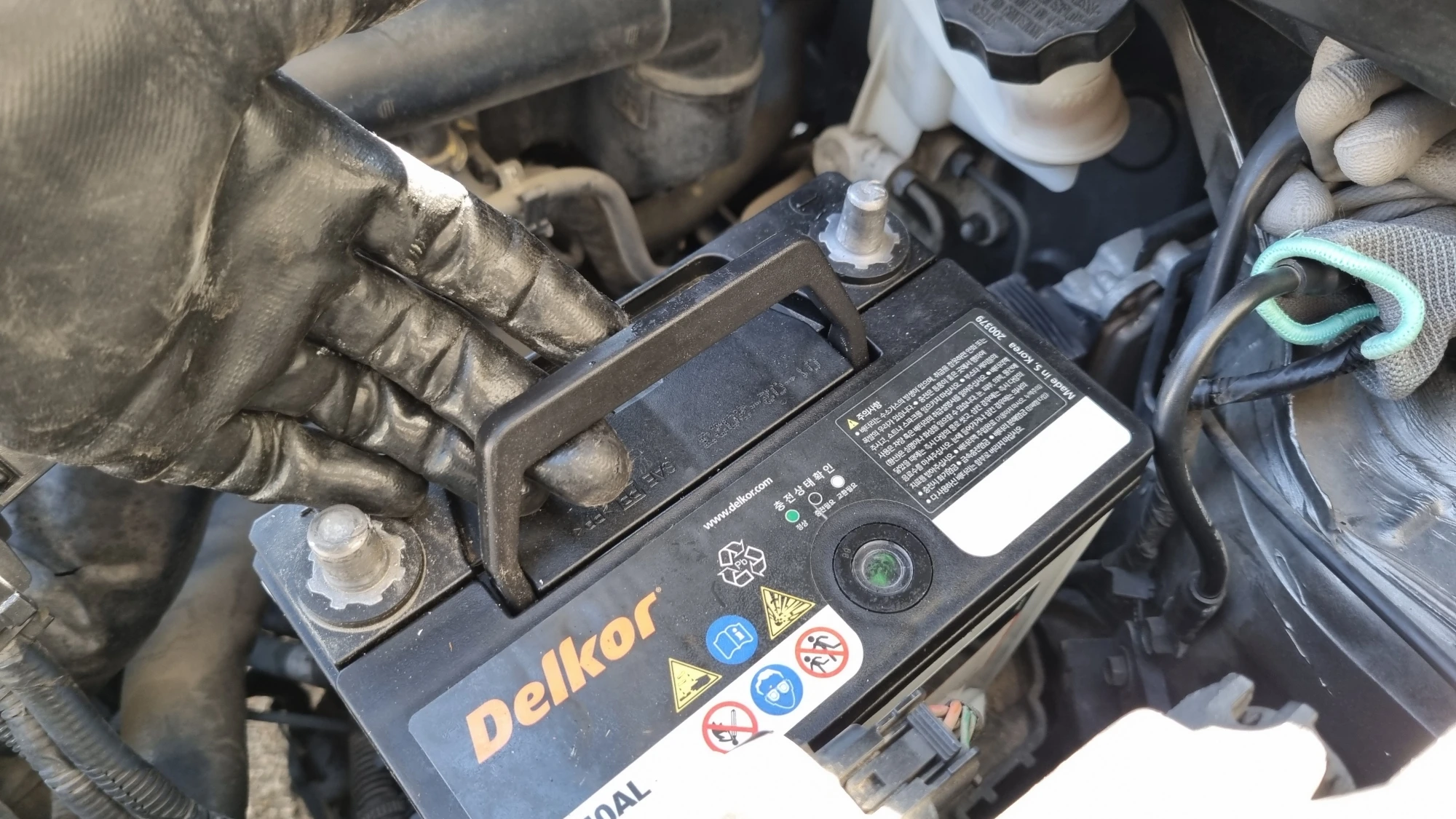

고정 장치 볼트를 푼 다음 가운데 사진처럼 배터리 위에 손잡이를 들어 올려서 배터리를 차체에서 탈거했습니다.

자동차 배터리 중에는 손잡이가 없는 것도 있으며 그런 배터리는 배터리 주변을 잘 잡고 꺼내야 합니다.

주의 : 자동차 배터리는 크기에 비해 무게가 상당히 무겁기 때문에 섣불리 작업하다가 손목 또는 허리 근육, 관절에 무리가 될 수 있으니 안정적으로 자세를 잡고 천천히 들어 올리는 것이 안전합니다.

또한 배터리 주변에 스로틀 바디와 퓨즈함 등 다른 장치들에 부딪히지 않도록 주의해서 빼냅니다.

모닝 배터리 단자 연결 순서 및 교체 방법

배터리 수명 및 상태는 테스터를 이용해 확인할 수 있으며 가운데 사진처럼 배터리 윗면에 렌즈를 통해 확인할 수도 있습니다.

새 자동차 배터리 또는 상태가 양호한 배터리는 가운데 사진처럼 랜즈 안쪽으로 녹색 빛이 선명하게 보입니다.

주의 : 배터리를 택배로 배송받는 경우 오른쪽 사진에 있는 배터리 가스구멍이 테이프 등으로 막혀 있으며 배터리를 장착 후 사용하기 전에 모두 개방해야 합니다.

단, 일부 배터리는 가스 구멍이 없는 것도 있으며 그런 배터리는 그대로 장착해서 사용하면 됩니다.

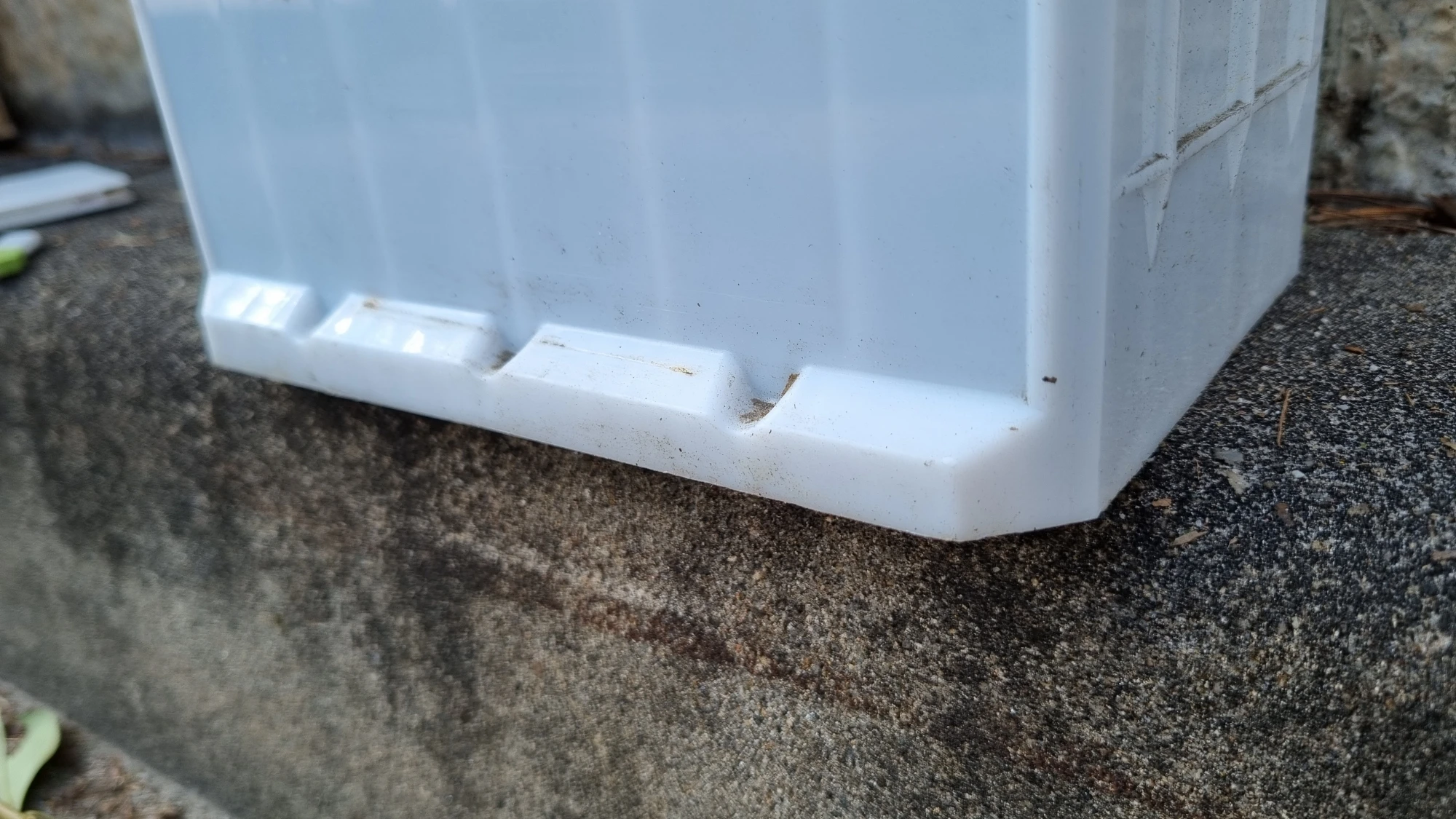

배터리 아래쪽에는 왼쪽 사진처럼 조금 튀어나온 부분이 있으며 오른쪽 사진처럼 튀어나온 부분을 트레이 홈에 밀착시켜야 합니다.

이때 배터리 마이너스 단자가 자동차 실내 쪽에 위치하고 플러스 단자가 헤드라이트 쪽에 위치하도록 방향을 잡아서 올립니다.

왼쪽 사진처럼 배터리를 조금 기울인 상태에서 배터리 고정 장치를 세우고 다시 배터리를 내려놓은 상태에서 오른쪽 사진처럼 배터리 고정 장치를 내려줍니다.

그리고 배터리 아래쪽 튀어나온 부분이 트레이 홈과 고정 장치에 제대로 끼워진 것을 확인하고 앞서 풀었던 고정 볼트를 끼우고 단단히 조여서 배터리를 고정합니다.

모닝 자동차 배터리 단자 연결 순서는 플러스 단자를 먼저 연결하고 마이너스 단자를 나중에 연결합니다.

위에 사진처럼 브래킷을 단자 위에 최대한 깊이 눌러서 끼우고 앞서 풀었던 고정 너트를 조여 고정하면 배터리 교체 작업이 완료됩니다.

배터리 단자 브래킷을 배터리에 끼우기 전에 단자 접촉면을 고운 사포로 가볍게 문질러서 부식이나 이물질을 제거하면 단자 접촉 효율을 높아집니다.
