모닝 헤드라이트 램프 교체 미등 상향등 작동 방법

올뉴모닝 모닝 TA 헤드라이트 램프 교체 방법과 미등 상향등 작동 방법

본문의 자동차는 2014년식  모닝 올뉴모닝 TA입니다.

모닝 헤드라이트 램프 빼는 법

헤드라이트 램프를 교체하려면 먼저 보닛을 열어야 합니다.

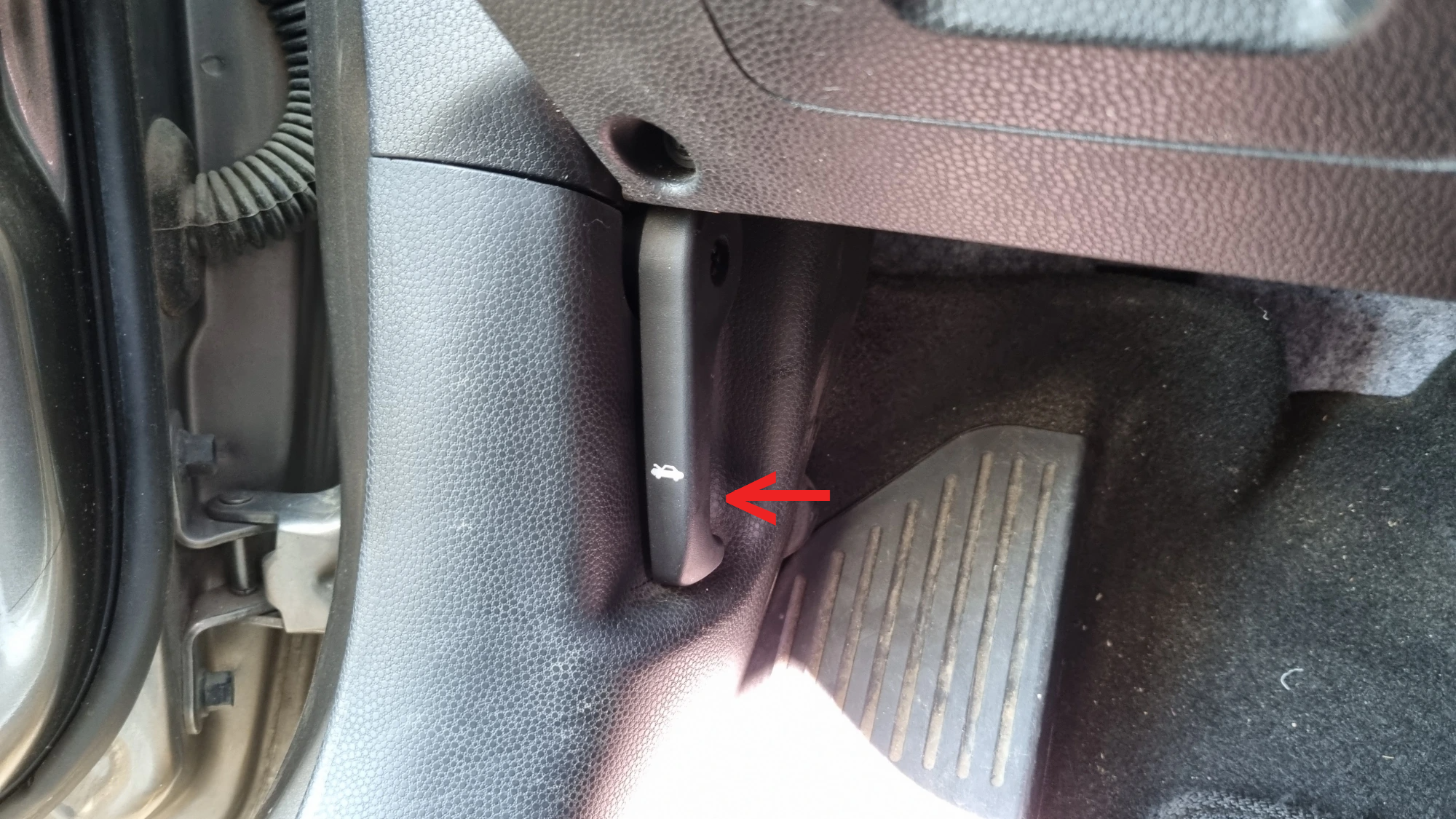

운전석 대시보드 왼쪽 아래에는 왼쪽 사진 화살표가 가리키는 것처럼 보닛 열림 레버가 있으며 레버를  몸 쪽으로 당기면 보닛 앞쪽이 조금 열립니다.

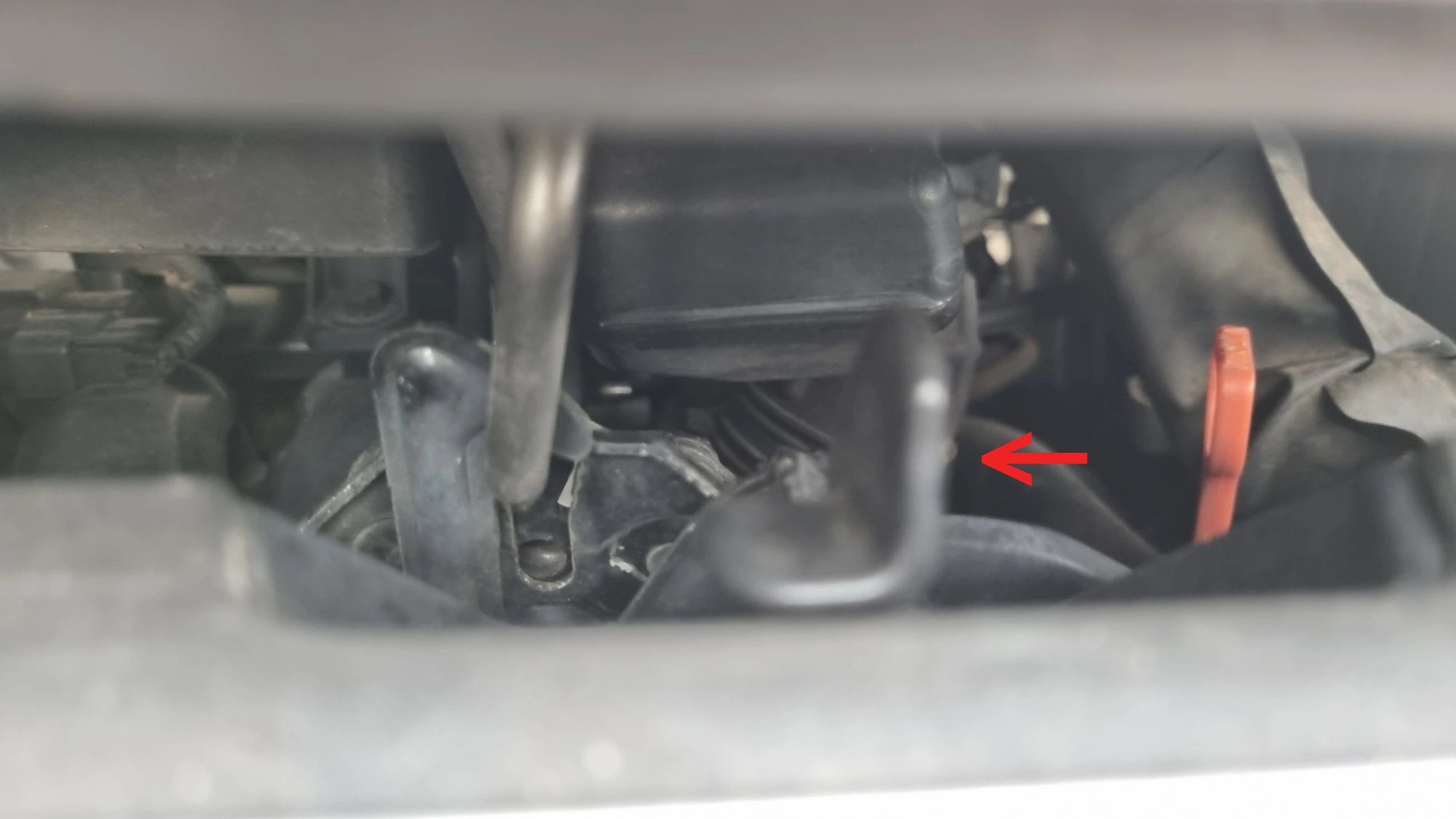

보닛 앞쪽을 조금 들어 올리면 오른쪽 사진 화살표가 가리키는 손잡이 레버가 보이며 해당 손잡이 레버를 왼쪽으로 밀어놓은 상태에서 보닛을 들어 올리면 열립니다.

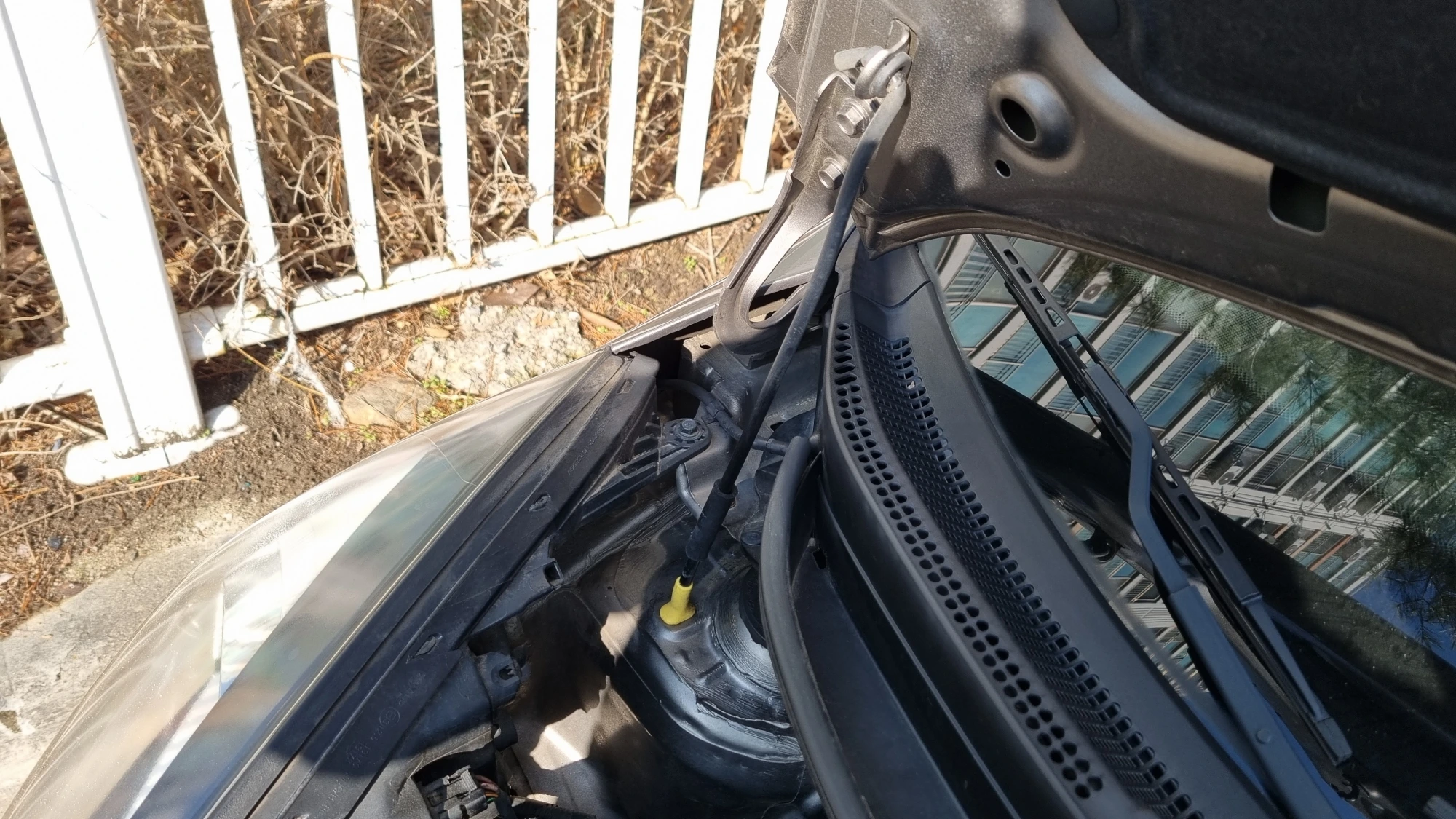

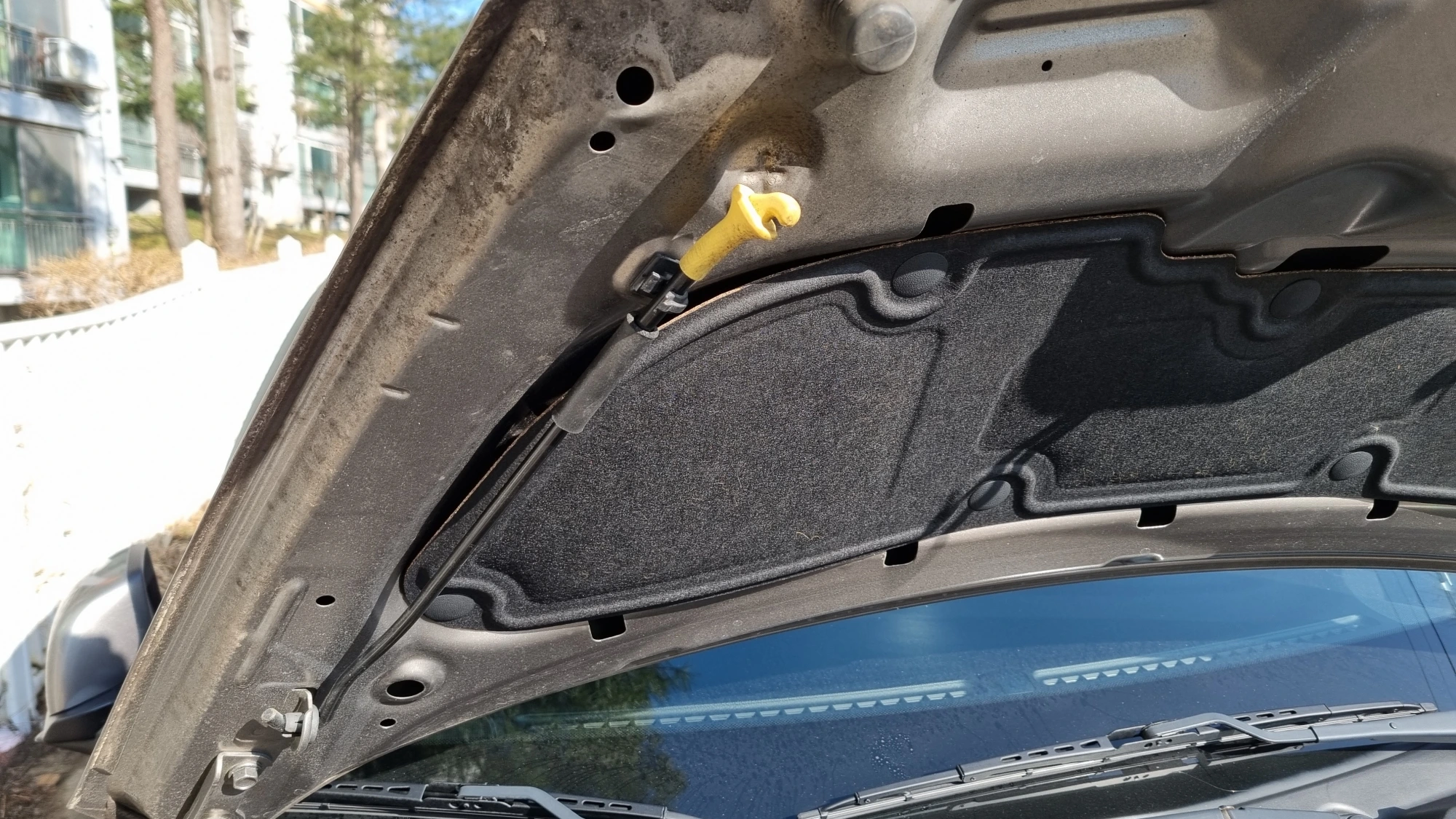

보닛 왼쪽에는 왼쪽 사진처럼 보닛 지지대가 있으며 오른쪽 사진처럼 보닛 지지대를 세워서 보닛이 닫히지 않도록 받쳐줍니다.

이때 보닛 지지대를 끼우는 구멍에 정확하게 맞춰서 끼우지 않으면 작업 중 가벼운 충격으로 지지대가 빠져서 보닛이 닫히는 문제가 발생할 수 있으니 지지대를 끼우는 구멍에 정확하게 맞춰서 끼우는 것이 안전합니다.

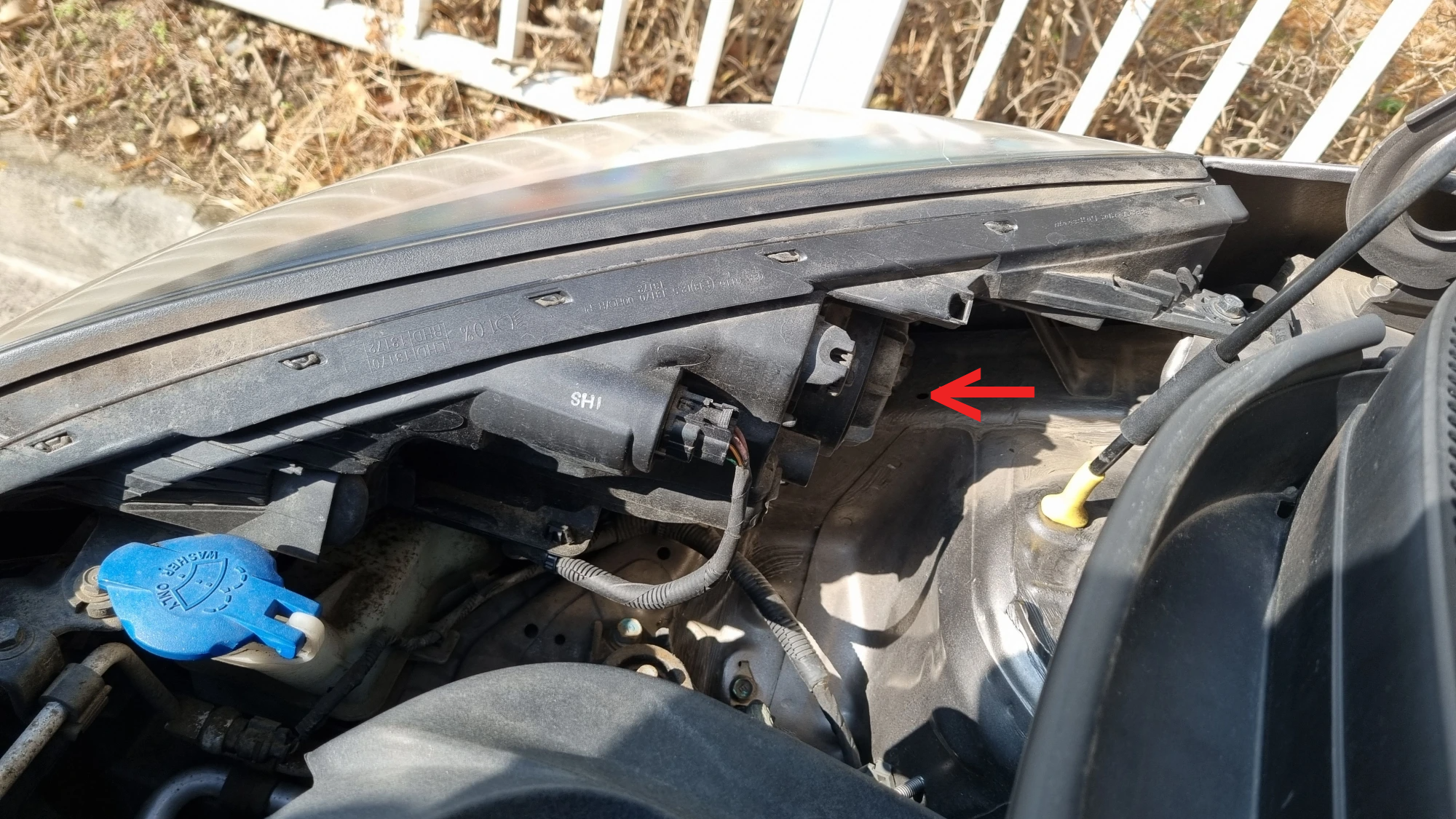

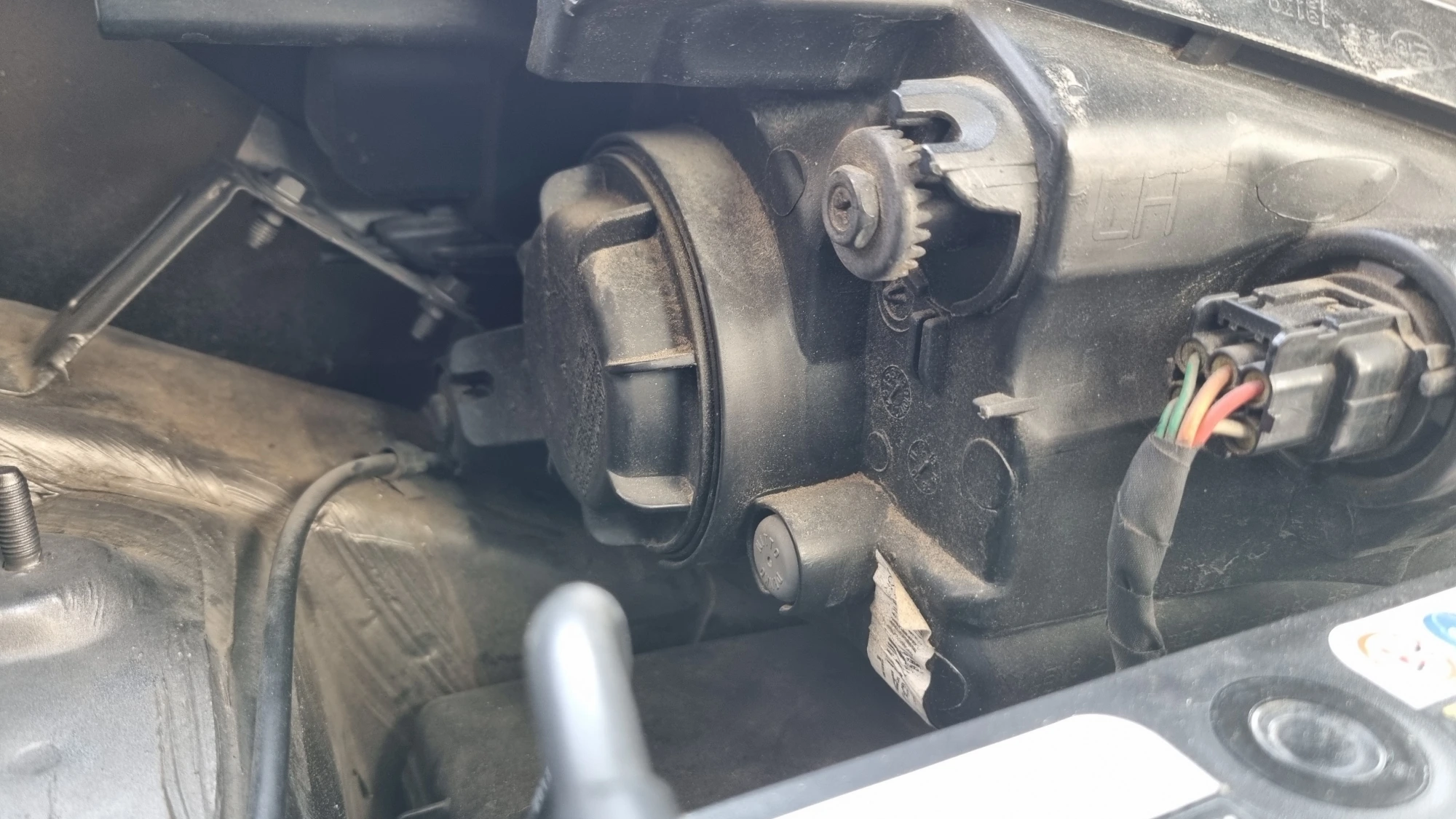

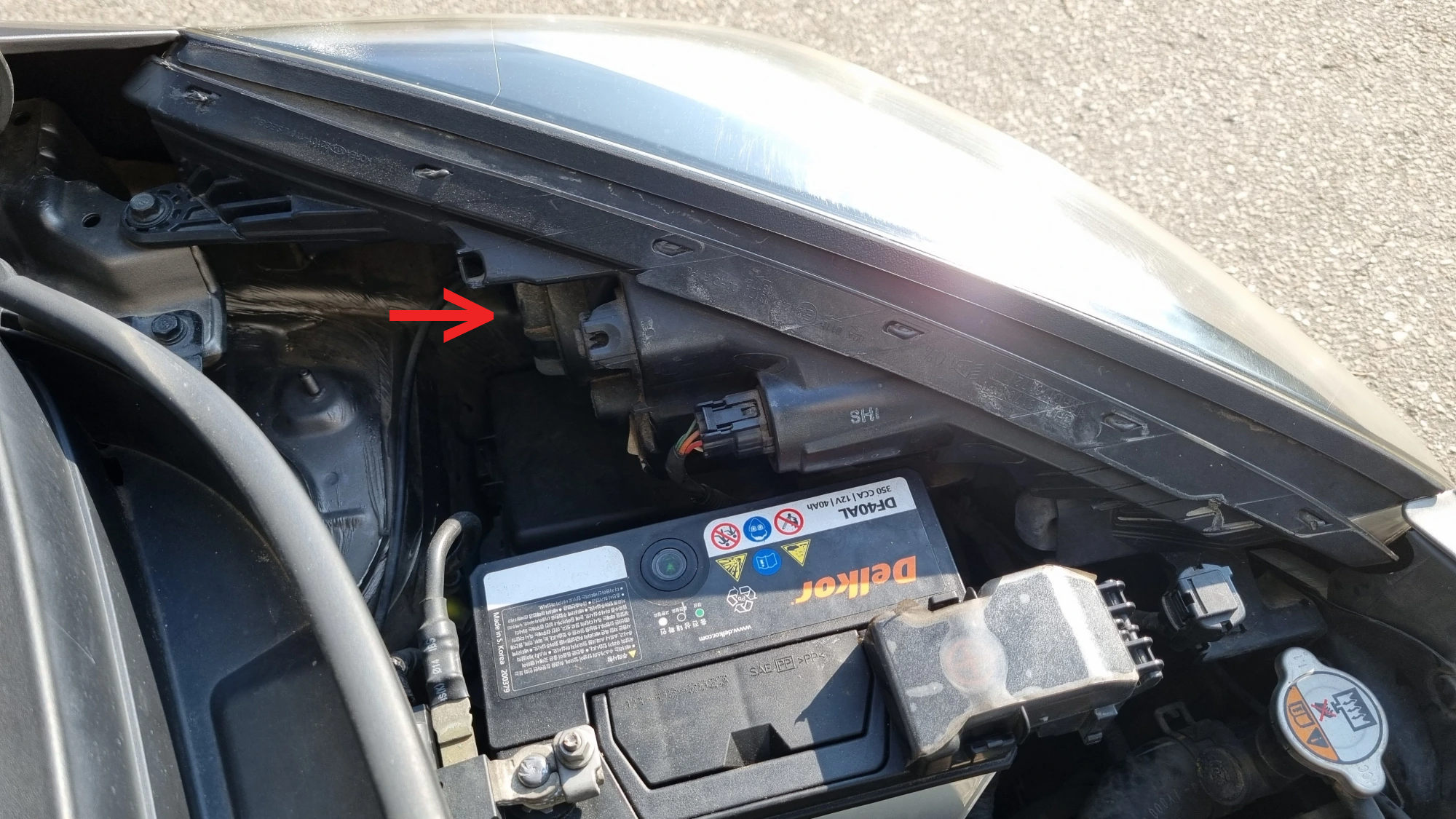

왼쪽 사진은 보조석 조수석 앞에 헤드라이트 본체 뒤쪽의 모습이며 오른쪽 사진은 운전석 앞쪽 헤드라이트 본체 뒤쪽의 모습으로 화살표가 가리키는 곳이 헤드라이트 램프가 있는 곳입니다.

조수석 앞쪽은 공간이 상당히 넉넉하지만  운전석 앞쪽 헤드라이트 본체 뒤쪽은 배터리와 퓨즈박스 등으로 인해 복잡해 보이고 공간도 좁아서 조금 불편했지만 작업이 매우 불편하거나 불가능한 수준은 아니었습니다.

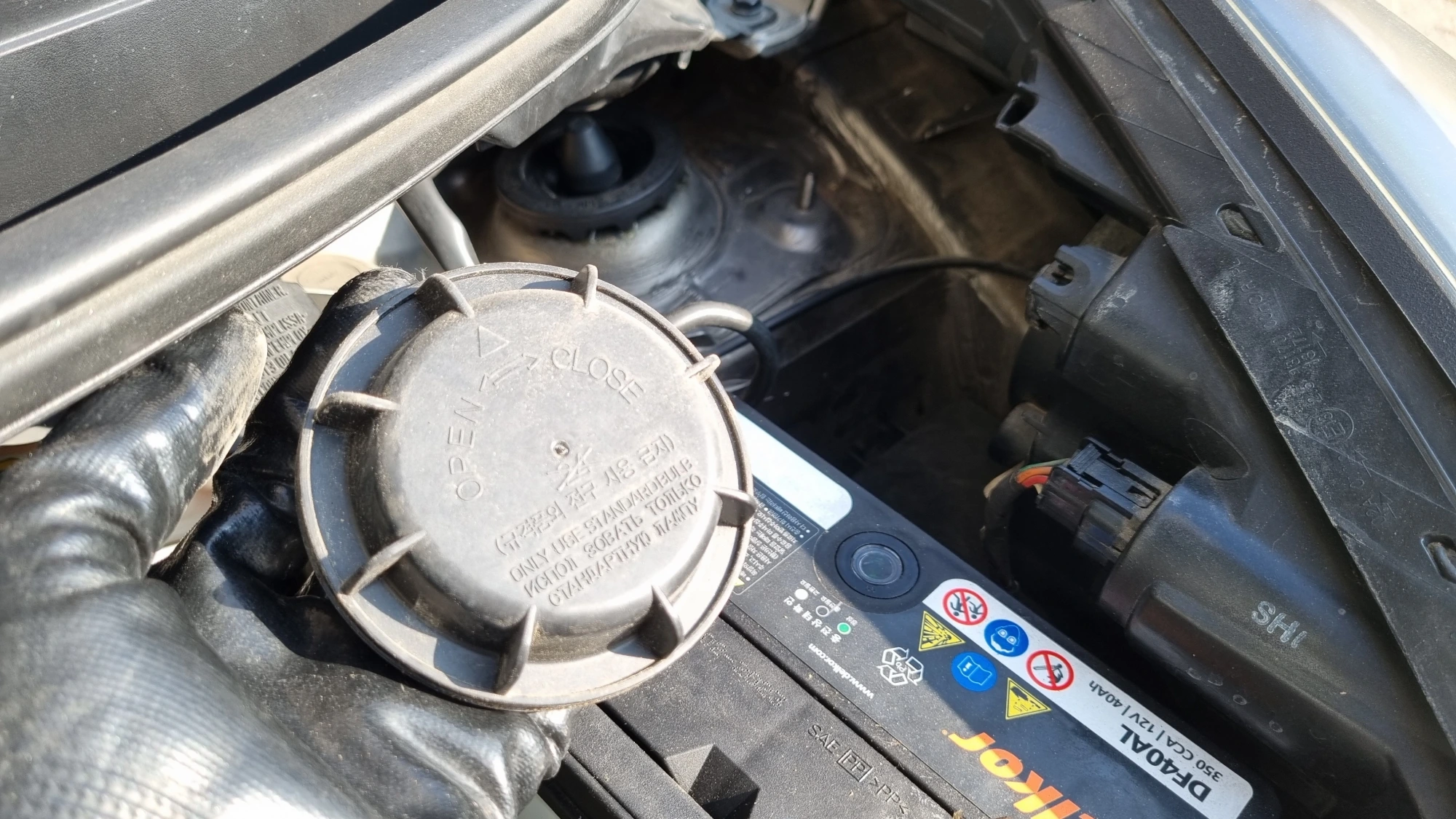

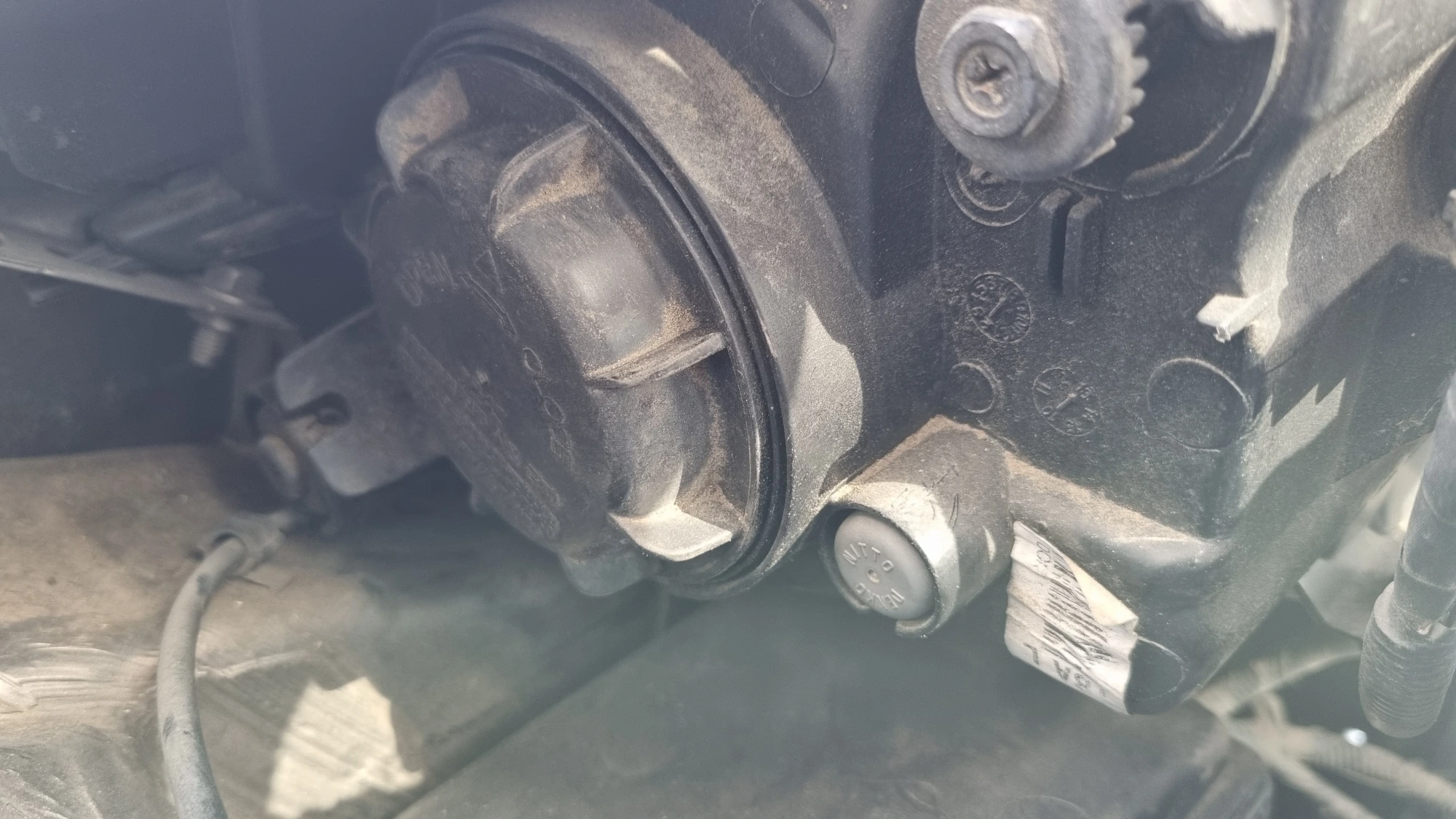

왼쪽 사진은 헤드라이트 램프 마개의 모습으로 마개를 반시계 방향으로 60도 정도 돌리면 오른쪽 사진처럼 열립니다.

마개를 돌릴 때 힘이 조금 들어가지만 조금만 돌아가면 쉽게 풀리더군요

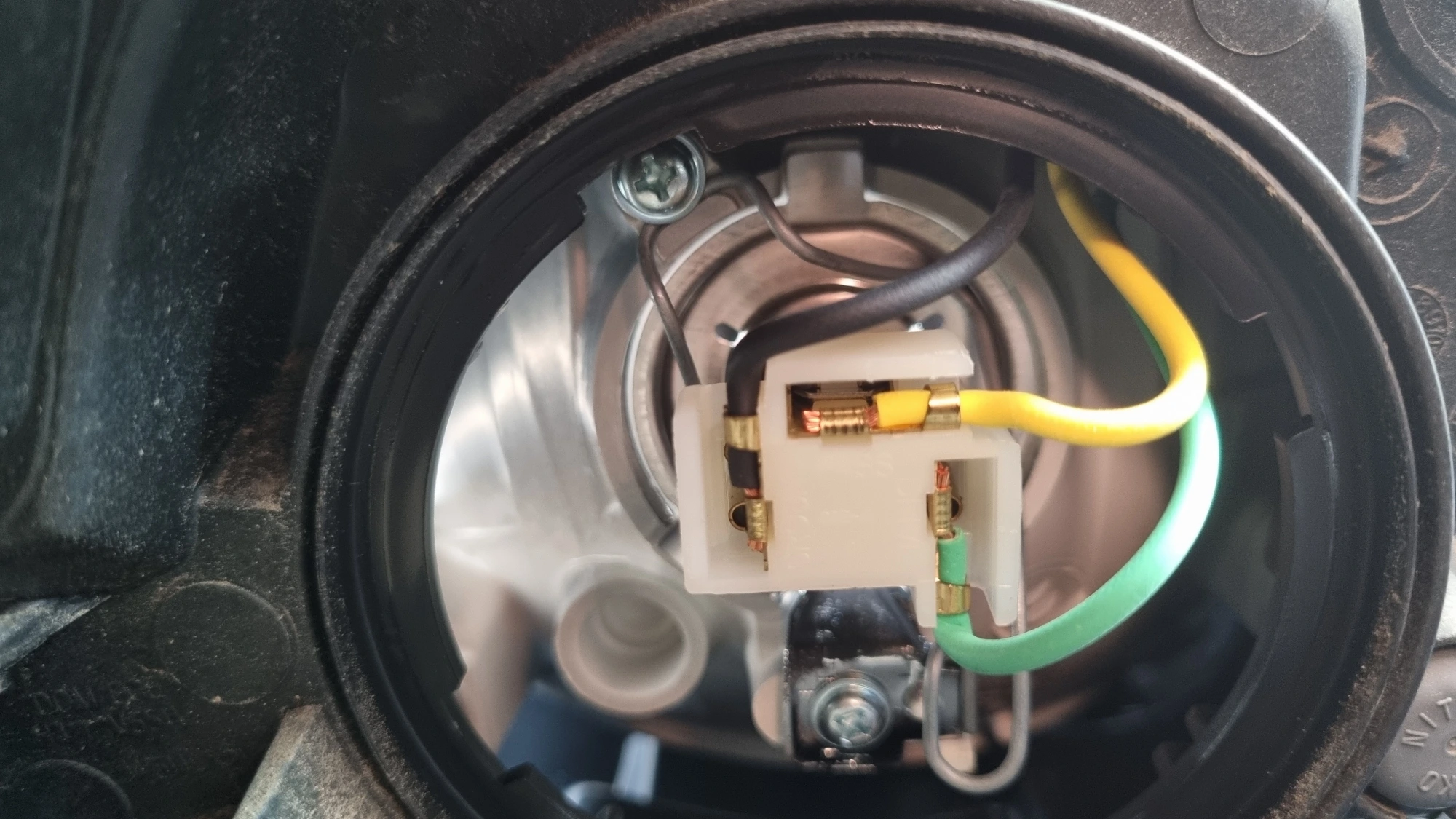

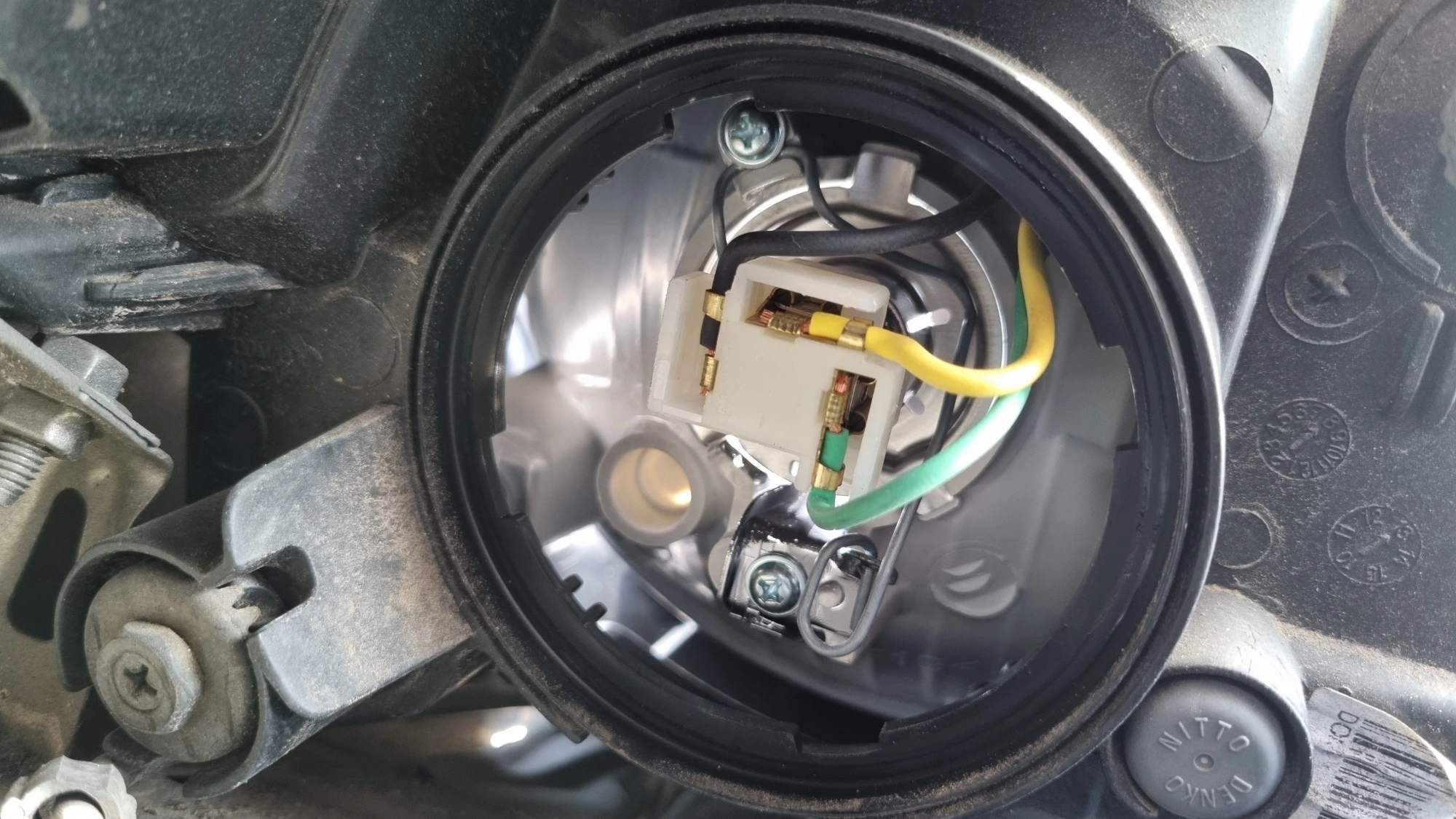

마개를 열면 왼쪽 사진처럼 잭이 끼워진 것이 보이며 잭을 몸 쪽으로 당기면 오른쪽 사진처럼 잭이 빠집니다.

잭이 뻑뻑하게 끼워져 있어서 뺄 때 힘이 좀 들었는데요 이때 전선을  잡아당기면 전선이 끊어지거나  잭이 망가질 수 있으니 반드시 플라스틱 부분만 잡고 조금씩 흔들면서 잡아당기는 것이 안전합니다

참고로 잭을 분리하지 않은 상태에서도 램프를 뺄 수도 있지만 잭을 분리하고 작업하는 것이 조금 더 편했습니다.

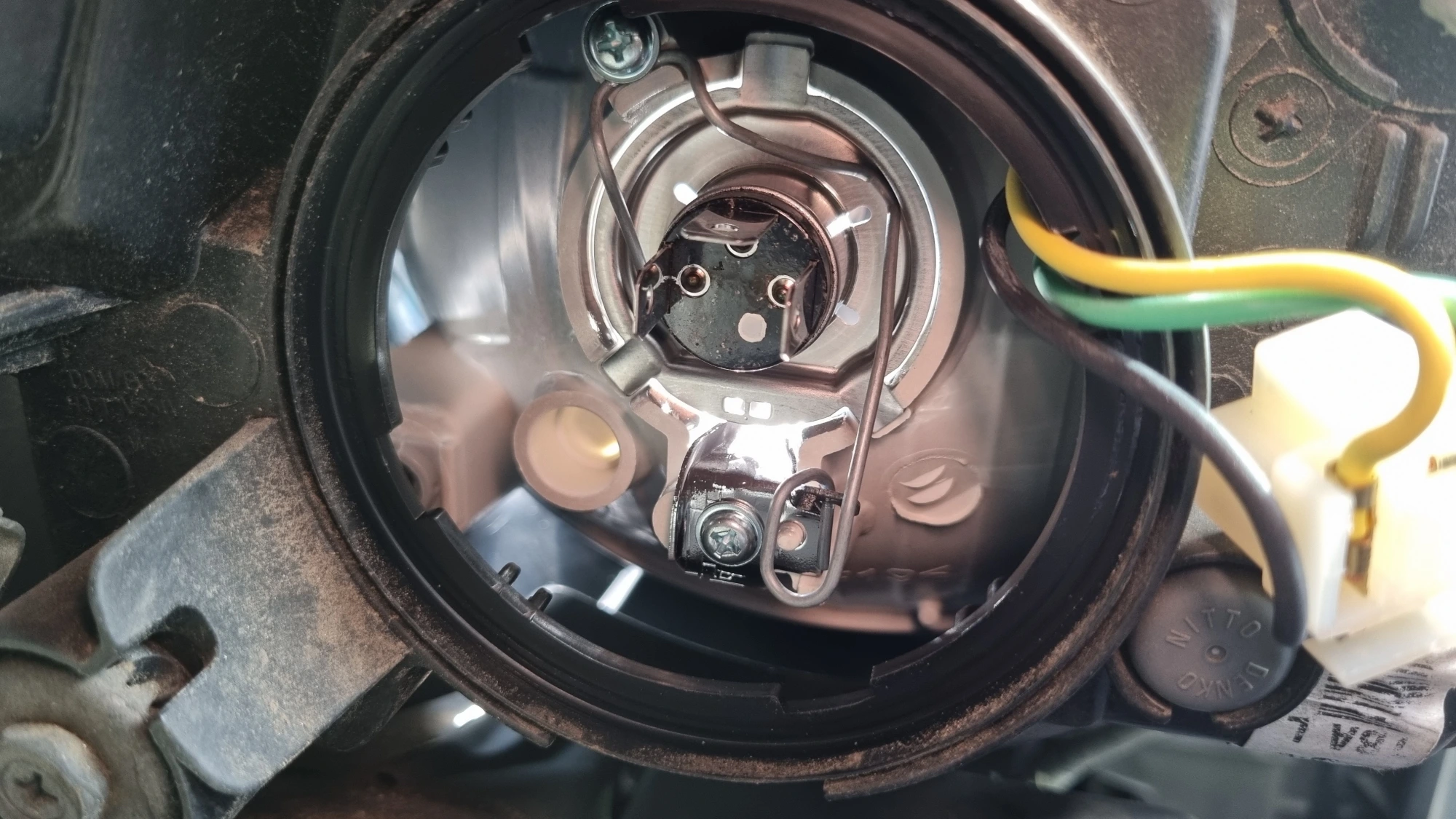

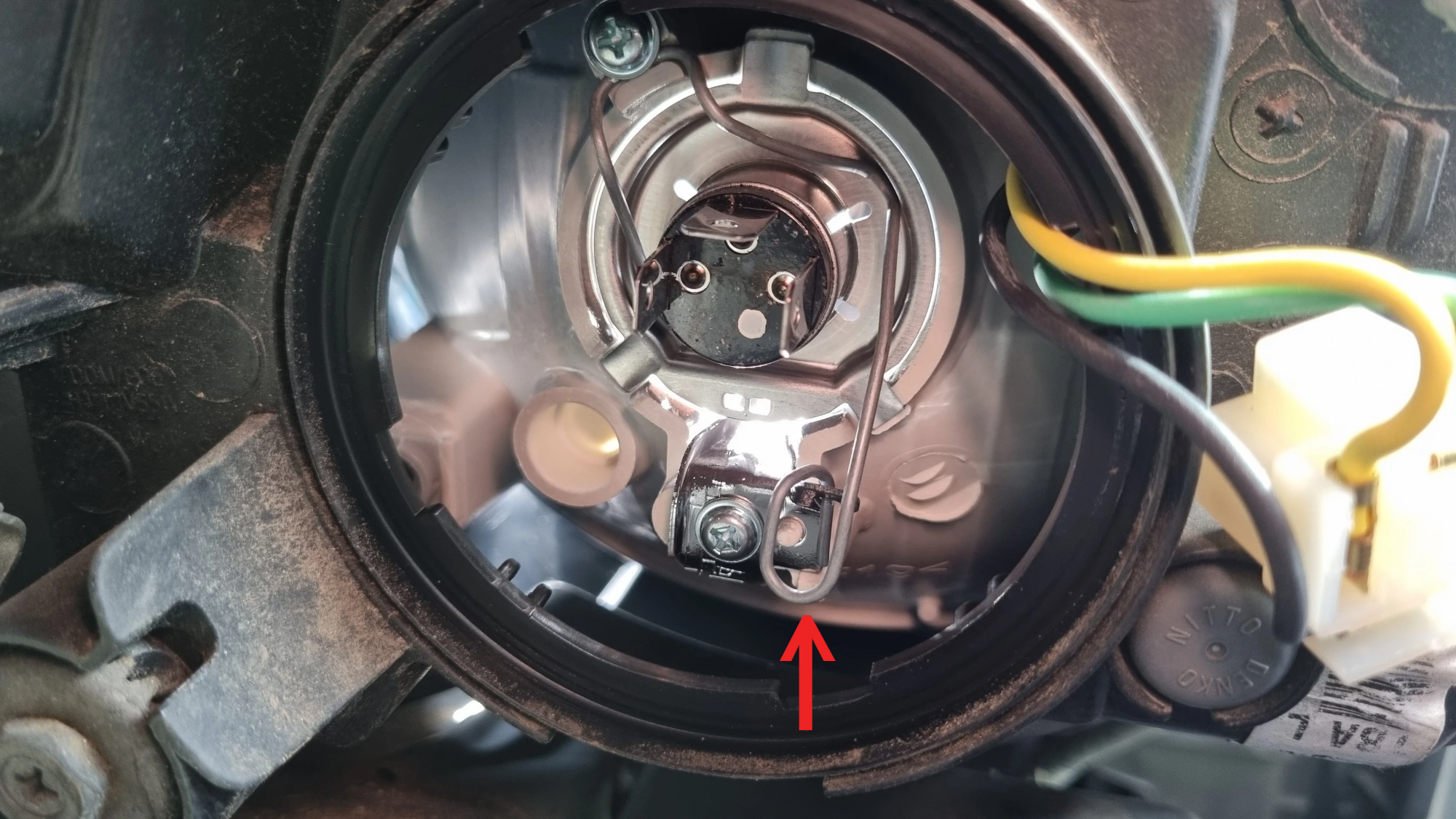

잭을 분리한 다음 왼쪽 사진 화살표가 가리키는 부분을 눌러서 오른쪽으로 벌리면 오른쪽 사진처럼 걸려있던 클립이 빠지면서 위로 올려집니다.

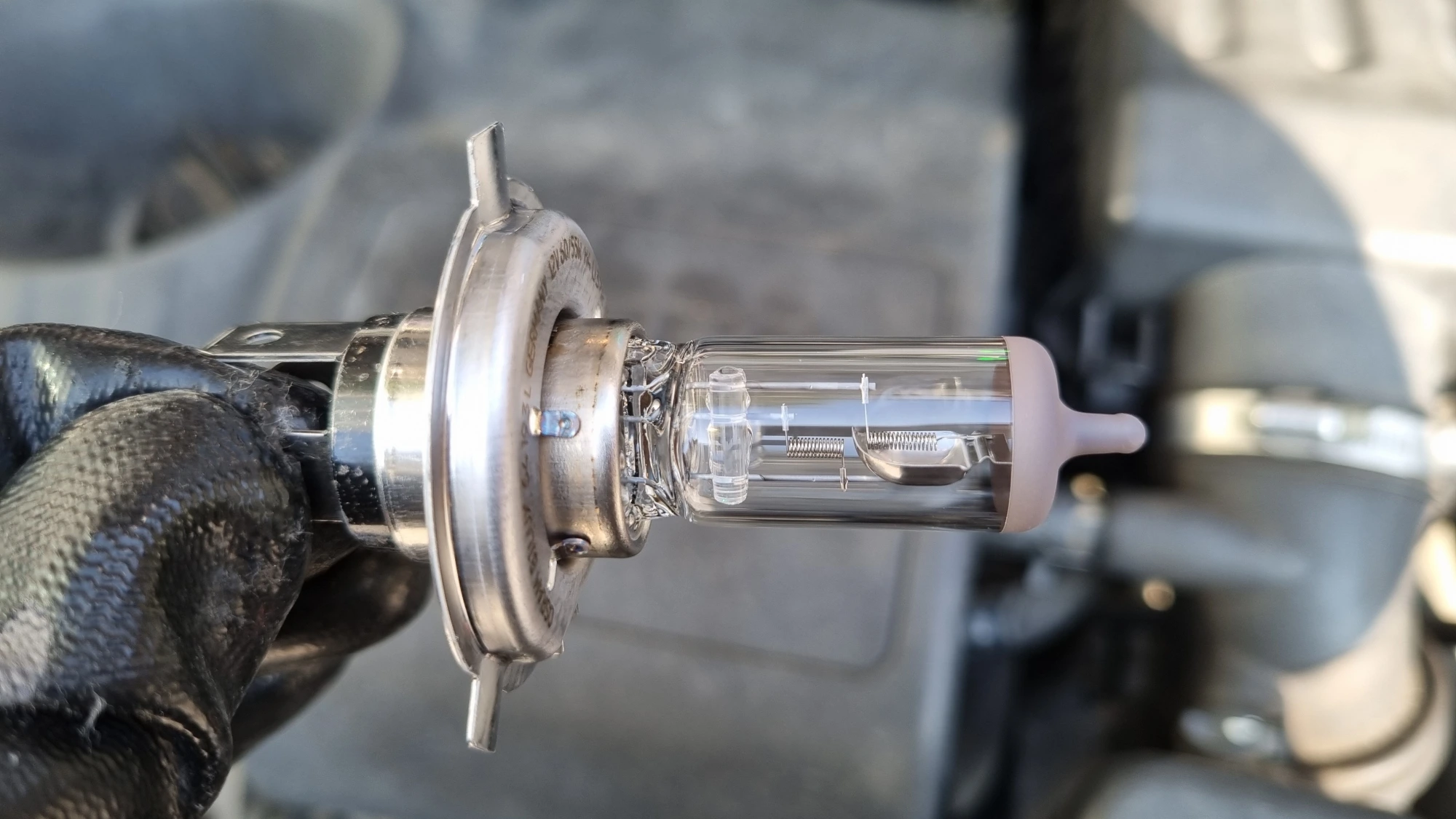

클립을 연 다음 위에 사진처럼 램프 단자 부분을 잡고 몸 쪽으로 당기면 헤드라이트 램프가 빠집니다.

보조석 앞쪽 헤드라이트와 운전석 앞쪽 헤드라이트 구조는 대칭형태로 되어 있고 램프를 빼는 방법은 동일합니다.

헤드라이트 램프는 잠깐만 켜놔도 온도가 높이 올라가기 때문에 사용 직후에는 가급적 작업을 피하고 장갑을 착용하고 작업하는 것이 안전합니다.

모닝 헤드라이트 램프 교체 방법

헤드라이트 램프는 해당 차량에 맞는 규격의 램프로 교체해야 합니다.

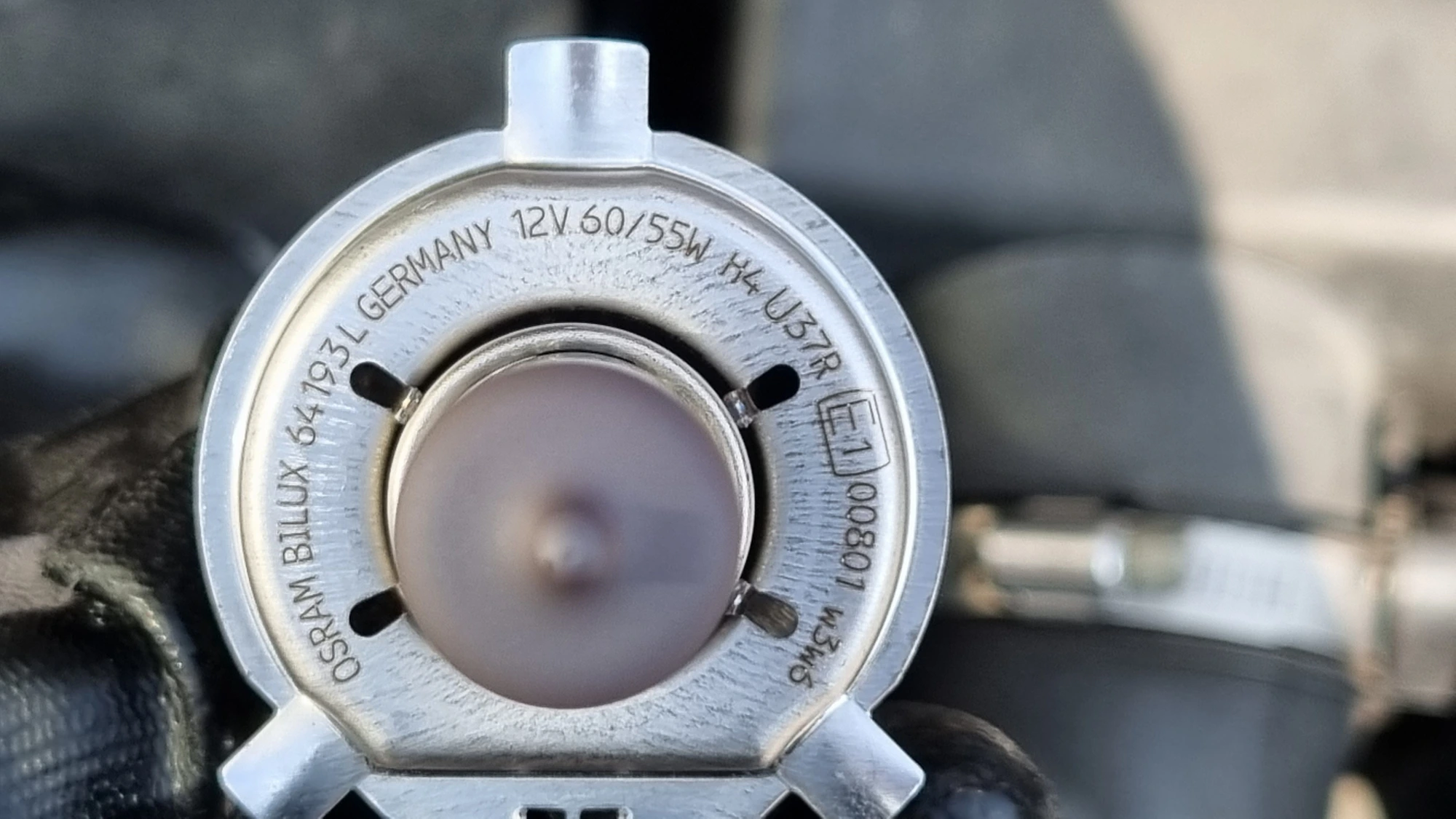

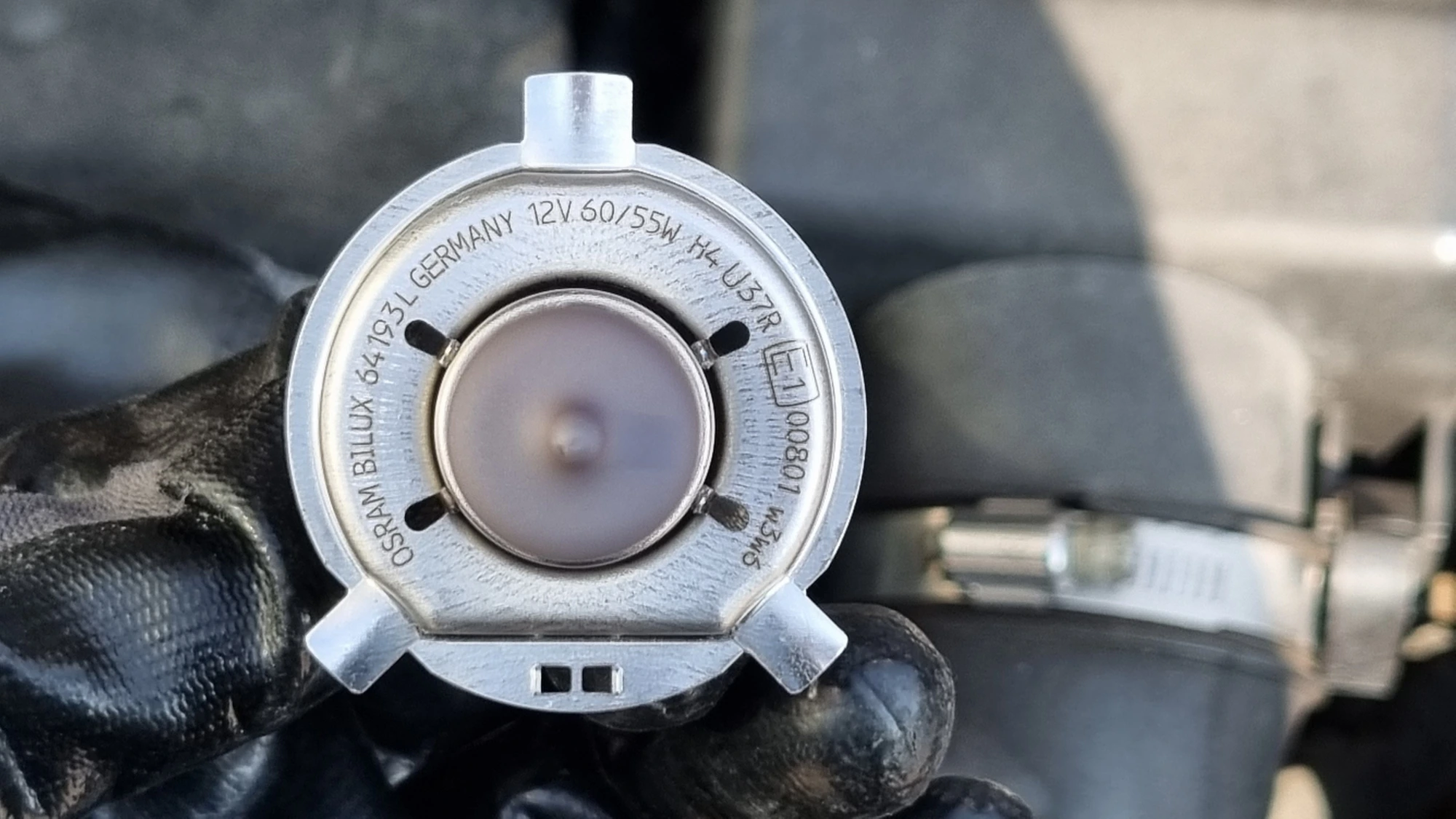

램프 규격은 왼쪽 사진처럼 방열판에 표시가 되어 있으며 램프 판매처 홈페이지 및 포장 상자에 적용 차종이 표시되어 있는데요 올뉴 모닝 TA 차량의 헤드라이트 램프 규격은 "12V 60/55W H4 U37R"입니다.

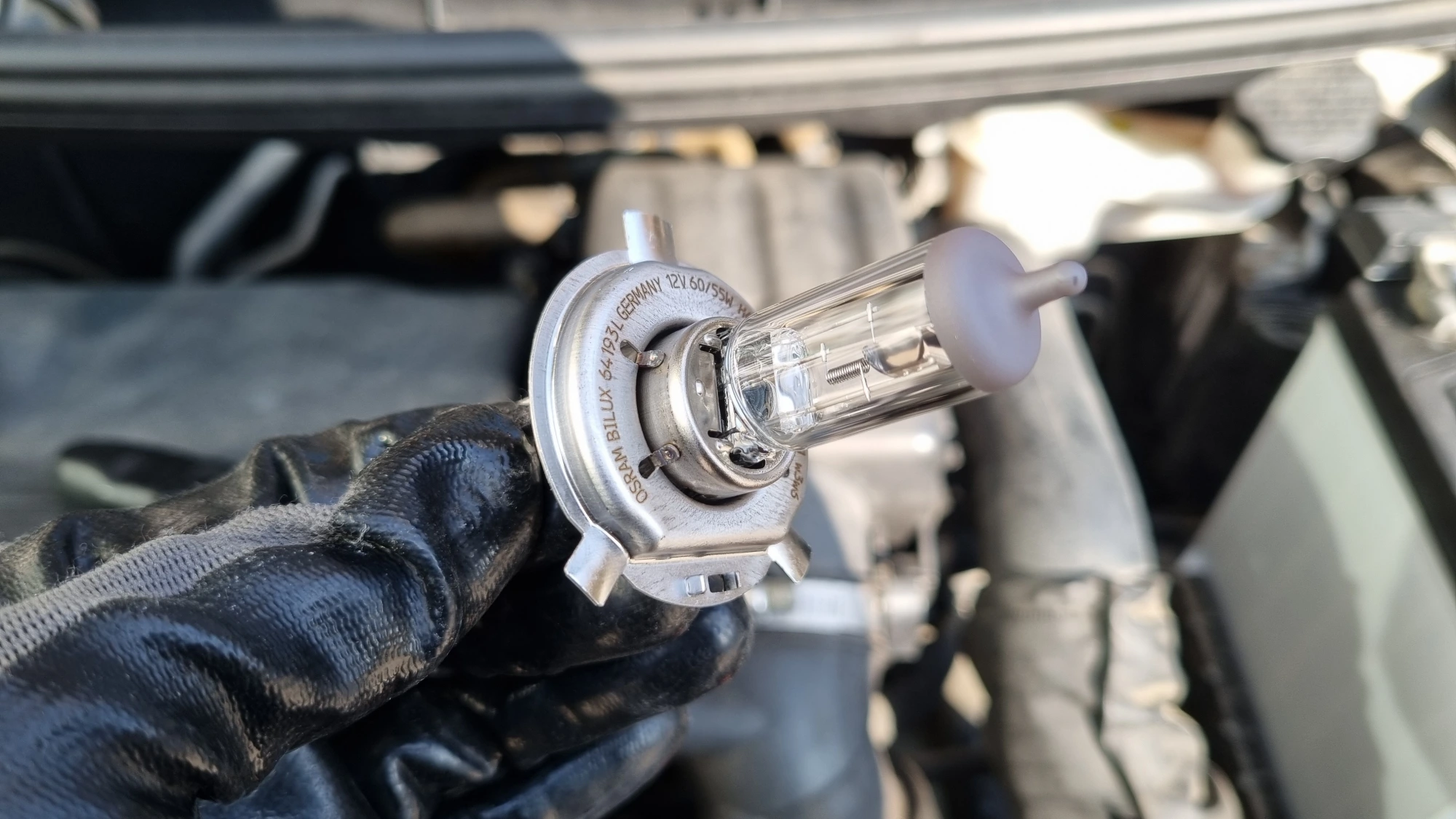

램프를 취급할 때 유리 부분에 지문이나 물기, 먼지 등 이물질이 묻으면 안 되기 때문에 유리 부분을 잡지 않도록 주의하고 만약 이물질이 묻었다면 부드럽고 깨끗한 타월로 가볍게 닦아서 제거합니다.

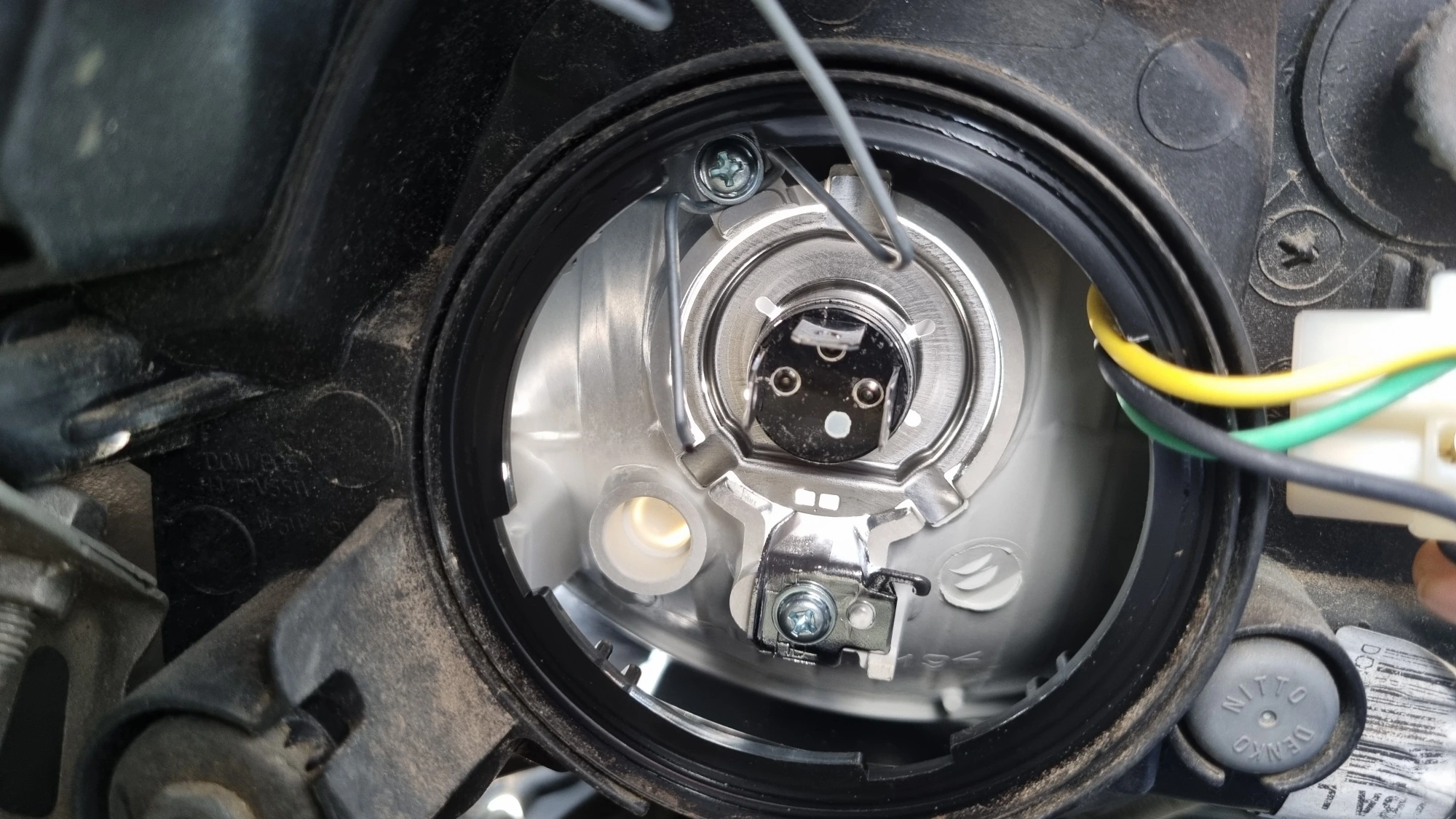

모닝 헤드라이트 램프 방열판은 왼쪽 사진처럼 세 방향으로 튀어나온 부분이 있고 램프를 끼우는 곳에는 오른쪽 사진처럼 세 방향으로 홈이 있는데요 방열판의 튀어나온 부분과 끼우는 곳의 홈 위치를 맞춰서 끼웁니다.

왼쪽 사진처럼 램프를 끼운 다음 위로 올려놨던 클립을 아래로 내려 오른쪽 사진처럼 아래쪽 고리에 걸어 램프를 고정합니다.

램프를 고정한 후에 왼쪽 사진처럼 잭을 단자 모양에 맞춰 끼우고 오른쪽 사진처럼 마개를 시계 방향으로 돌려서 닫으면 모닝 헤드라이트 램프 교체 작업이 완료됩니다.

모닝 헤드라이트 상향등 미등 작동 방법

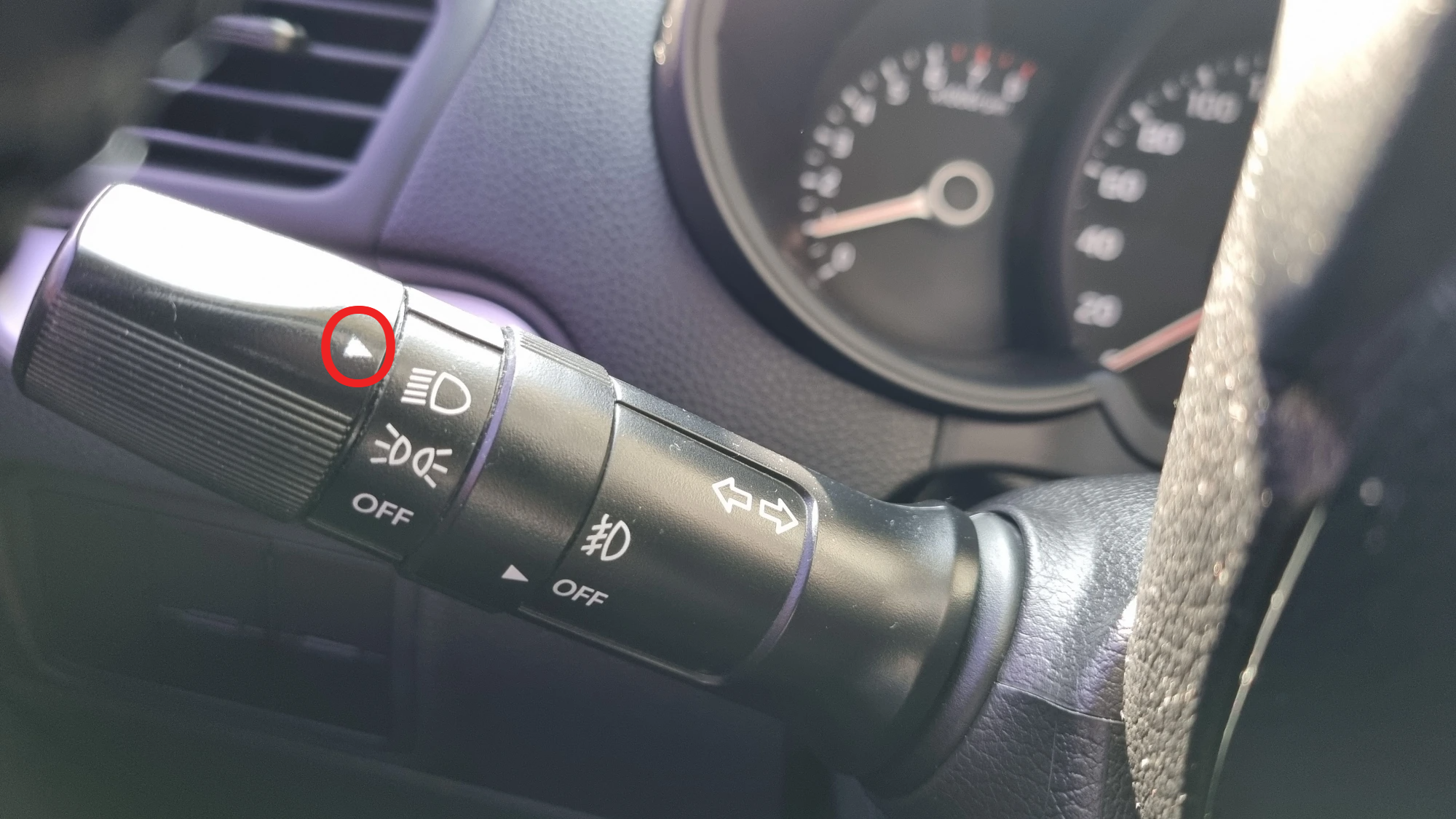

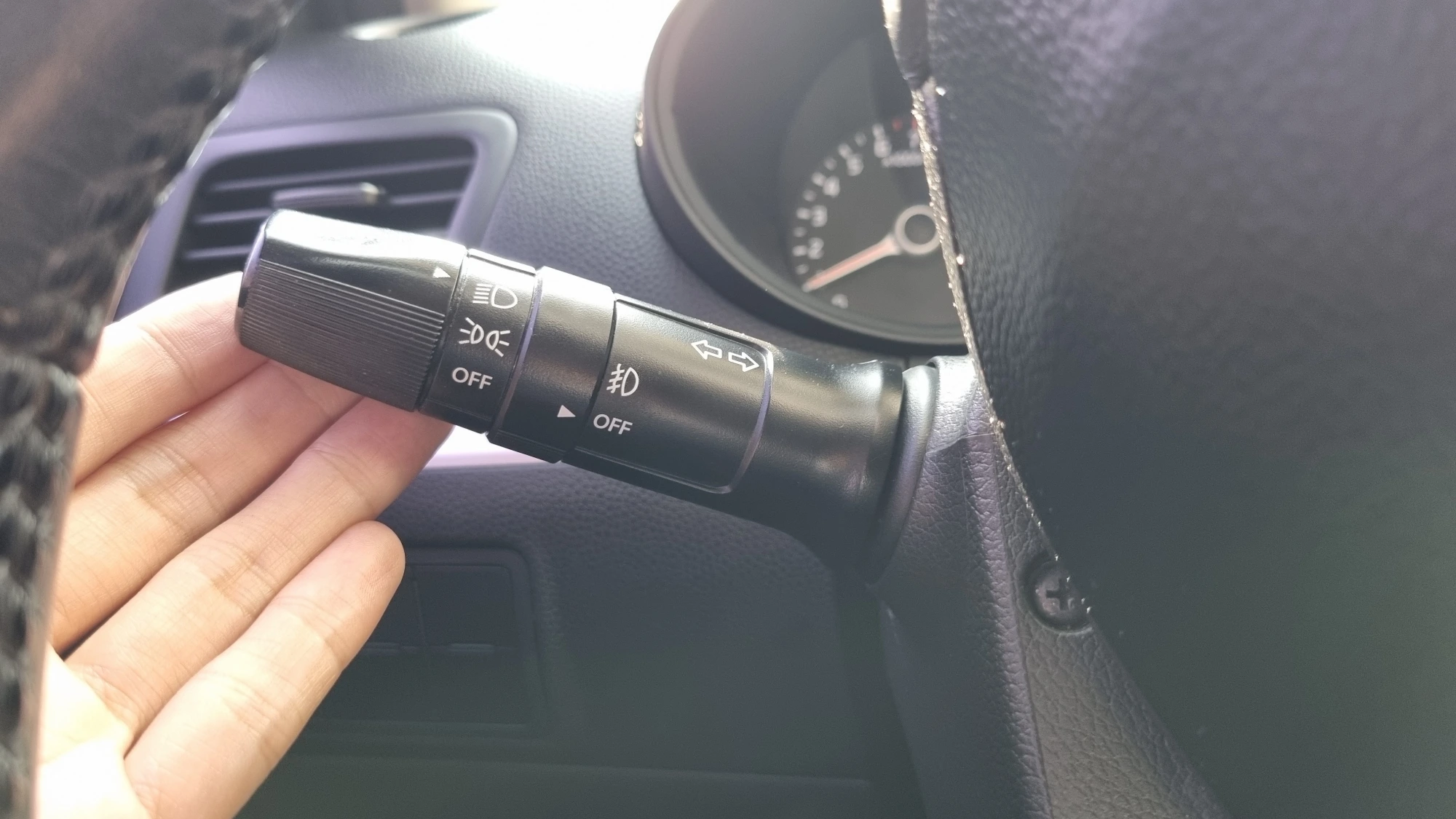

위에 사진은 스티어링 휠 오른쪽에 헤드라이트 작동 스위치입니다.

막대 모양 스위치 가장 바깥쪽 손잡이를 돌려서 미등과 헤드라이트를 켤 수 있는데요 동그라미 안에 표시가 가장 아래 'OFF'에 위치해 있으면 미등과 헤드라이트가 모두 꺼진 상태입니다.

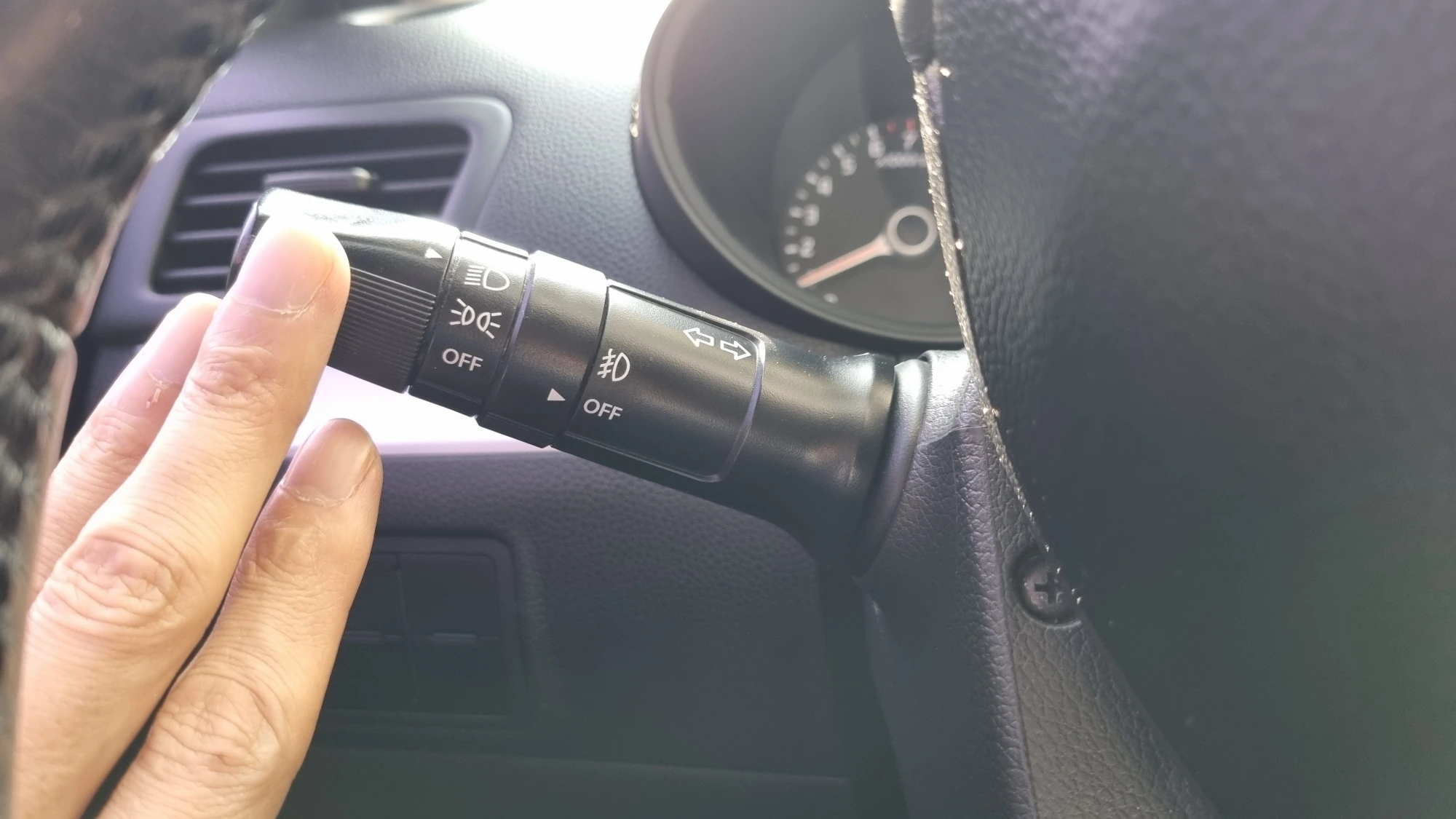

손잡이를 위로 돌려서 삼각형 표시가 양쪽으로 불빛이 나오는 모양의 그림에 위치하면 미등이 켜진 상태가 됩니다.

그리고 손잡이를 더 위로 돌려서 사진처럼 가장 위에 위치하면 헤드라이트가 켜집니다.

모닝 상향등을 켜는 방법은 헤드라이트가 켜진 상태에서 위에 사진처럼 막대 스위치 전체를 대시보드 방향으로 조금 누르면 상향등이 켜집니다.

밀었던 스위치를 몸 쪽으로 당기면 상향등이 꺼지고 다시 헤드라이트가 켜집니다.

헤드라이트 또는 상향등을 끄는 방법은 손잡이 끝에 스위치를 돌려 삼각형 모양 그림을 미등이나 'OFF'에 위치시키면 꺼집니다.

위에 사진처럼 막대 스위치를 스티어링 휠 쪽으로 당기면 미등과 헤드라이트 점등 여부와 관계없이 상향등이 켜지고 손잡이를 놓으면 자동으로 꺼집니다.
