모닝 글로브박스 램프 LED 교체 조명 스위치 불량

모닝 글로브박스 조명등 램프 LED 램프로 교체 방법, 스위치 단자 파손 사례

모닝 글로브박스 탈거 방법

본문에 자동차는 2013년 출고된 올뉴모닝 TA 차량으로 글로브박스를 열면 위에 조명이 자동으로 켜져야 하는데 켜지지 않아서 램프에 문제가 생긴 줄 알고 LED 램프로 교체했는데 알고 보니 램프는 정상이었고 조명 스위치에 문제가 있었습니다.

글로브박스를 탈거하지 않은 상태에서도 작업이 가능할 것 같기는 했지만 글로브박스 탈거가 크게 어렵지 않고 조금 더 편하게 작업하기 위해서 글로브박스를 탈거했습니다.

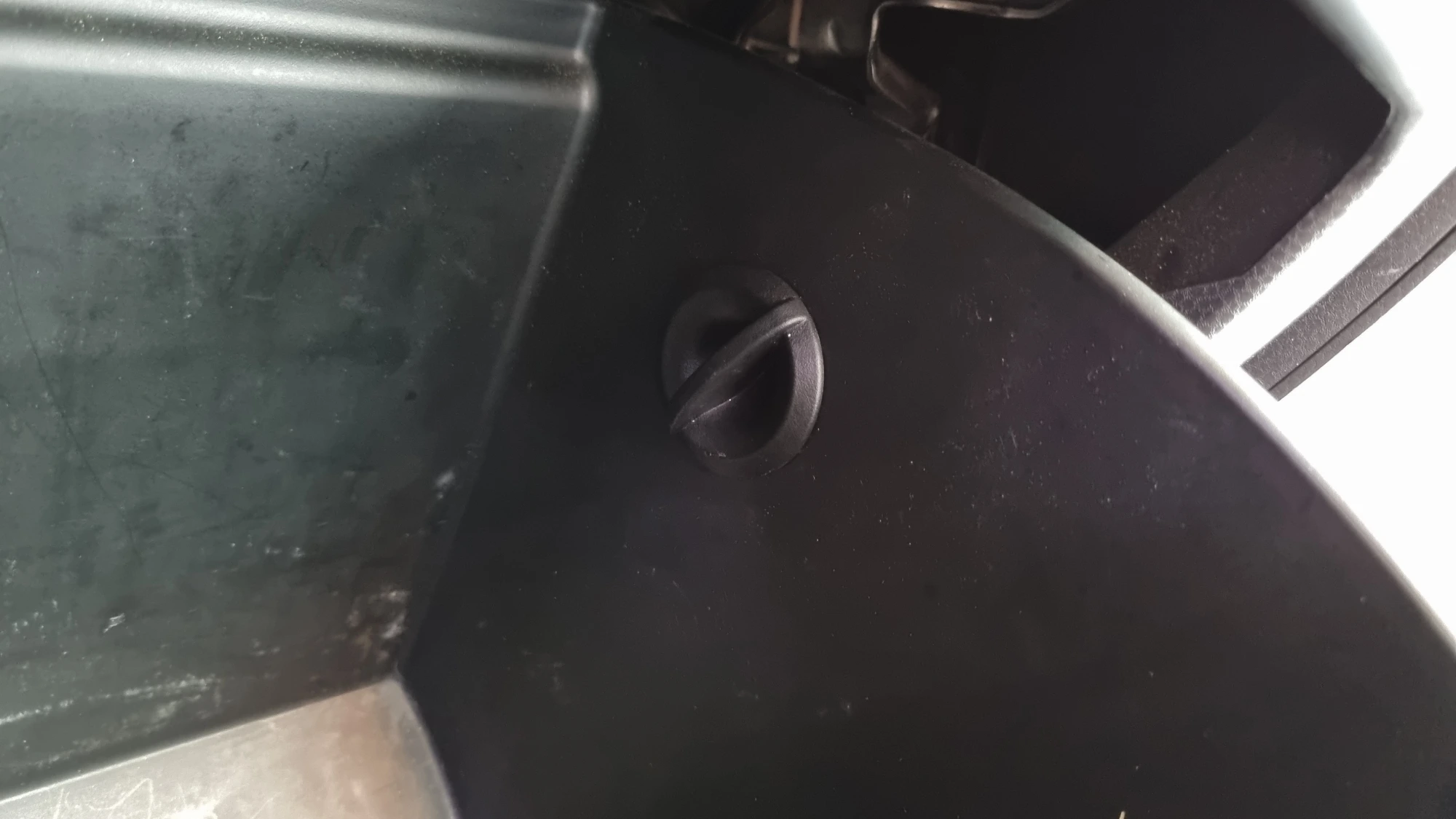

글로브박스를 열면 양쪽 옆면에 동그란 모양의 부품이 끼워져 있는데 가운데 손잡이를 잡고 반시계 방향으로 반바퀴 정도 돌리면 왼쪽 사진처럼 부품이 빠집니다.

만약 동그란 부품이 뭔가에 걸린 듯 잘 돌아가지 않는다면 글로브박스를 약간 닫은 상태에서 돌려줍니다.

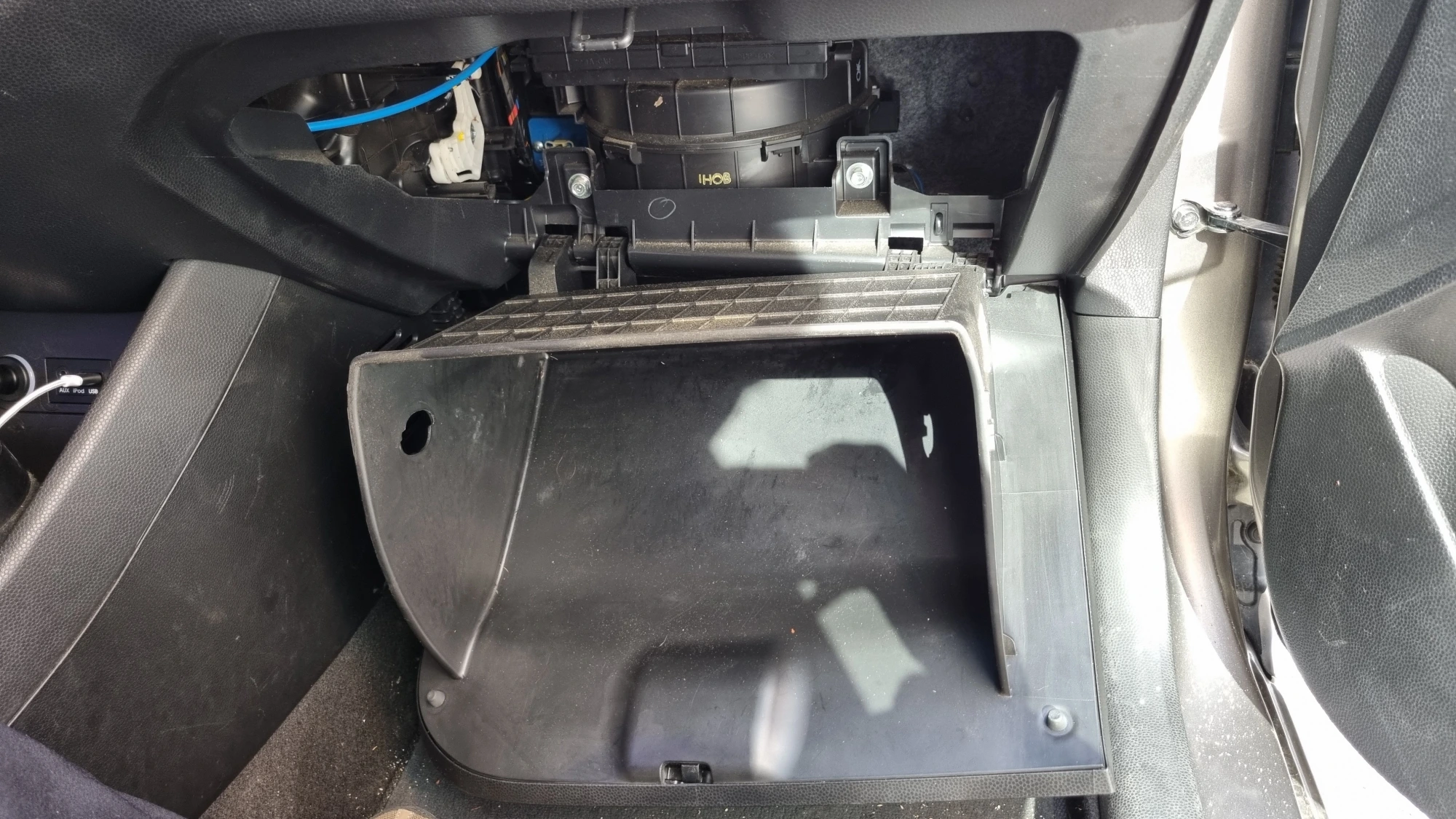

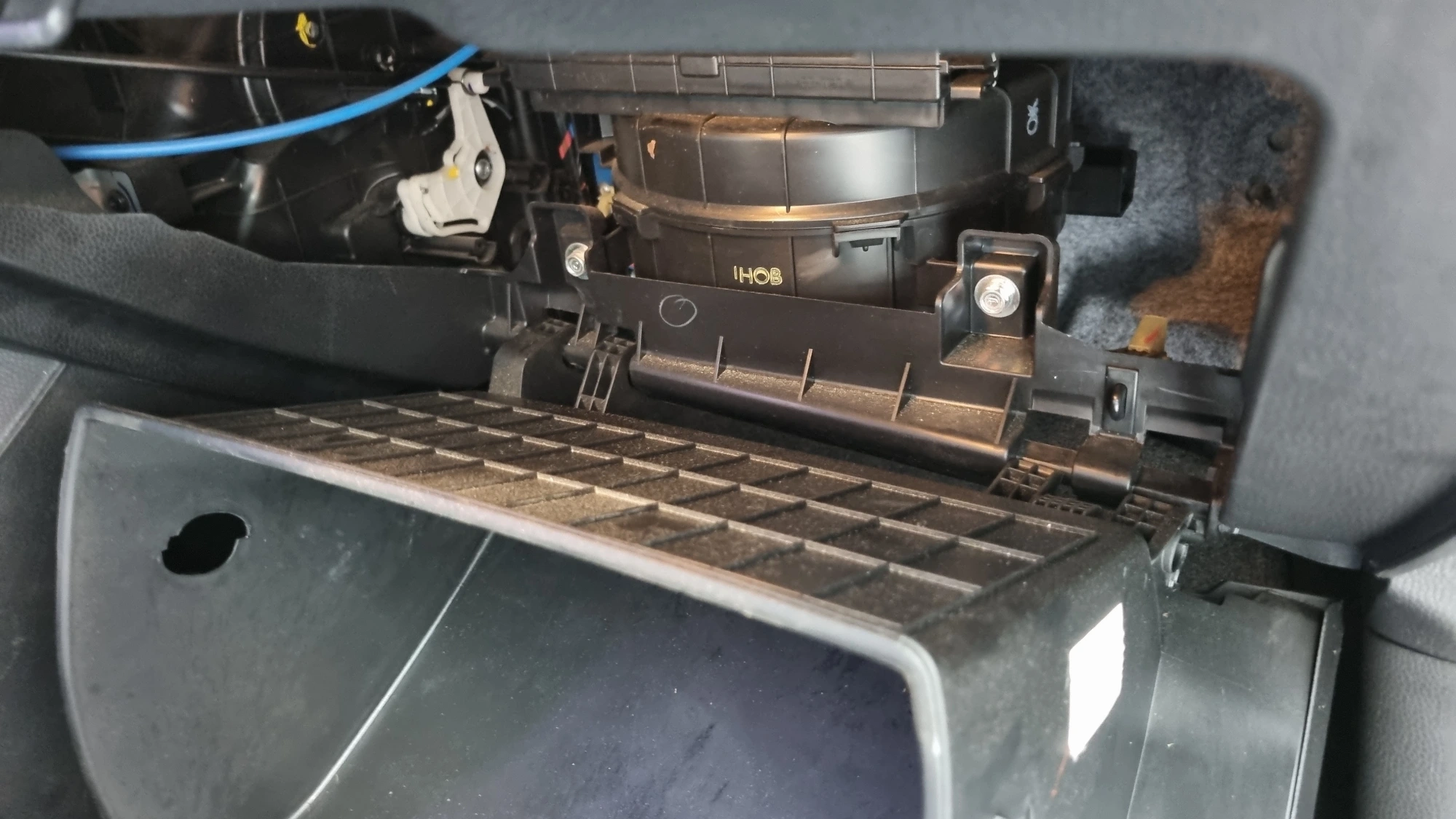

양쪽 부품을 모두 빼내면 오른쪽 사진처럼 글로브박스가 아래로 완전히 열립니다.

글로브박스 아래쪽은 아직 끼워진 상태인데 이 상태에서 작업해도 되지만 글로브박스를 몸 쪽으로 당기면 글로브박스가 차체에서 완전히 분리됩니다.

모닝 글로브박스 조명등 램프 LED 램프로 교체 방법

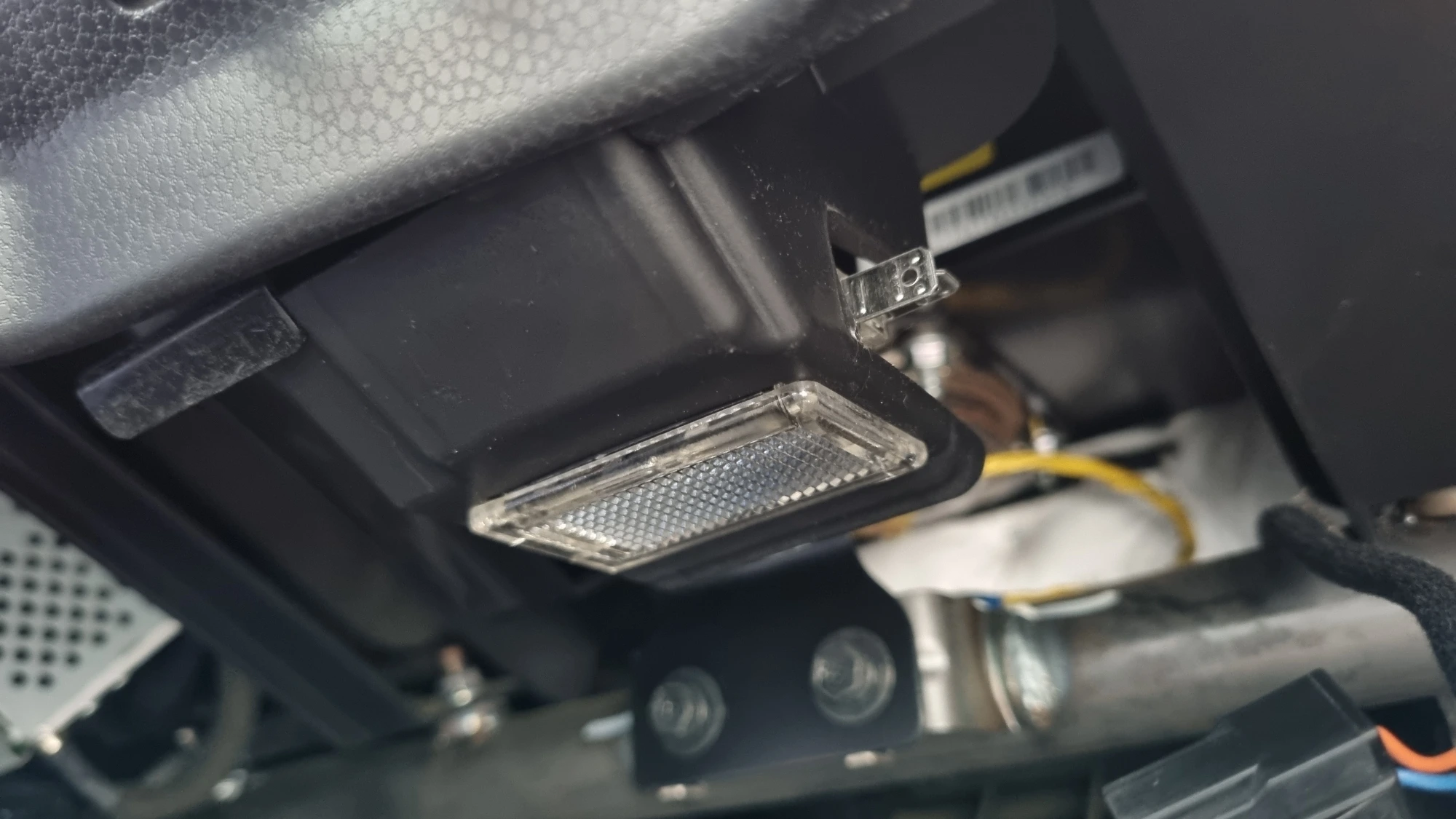

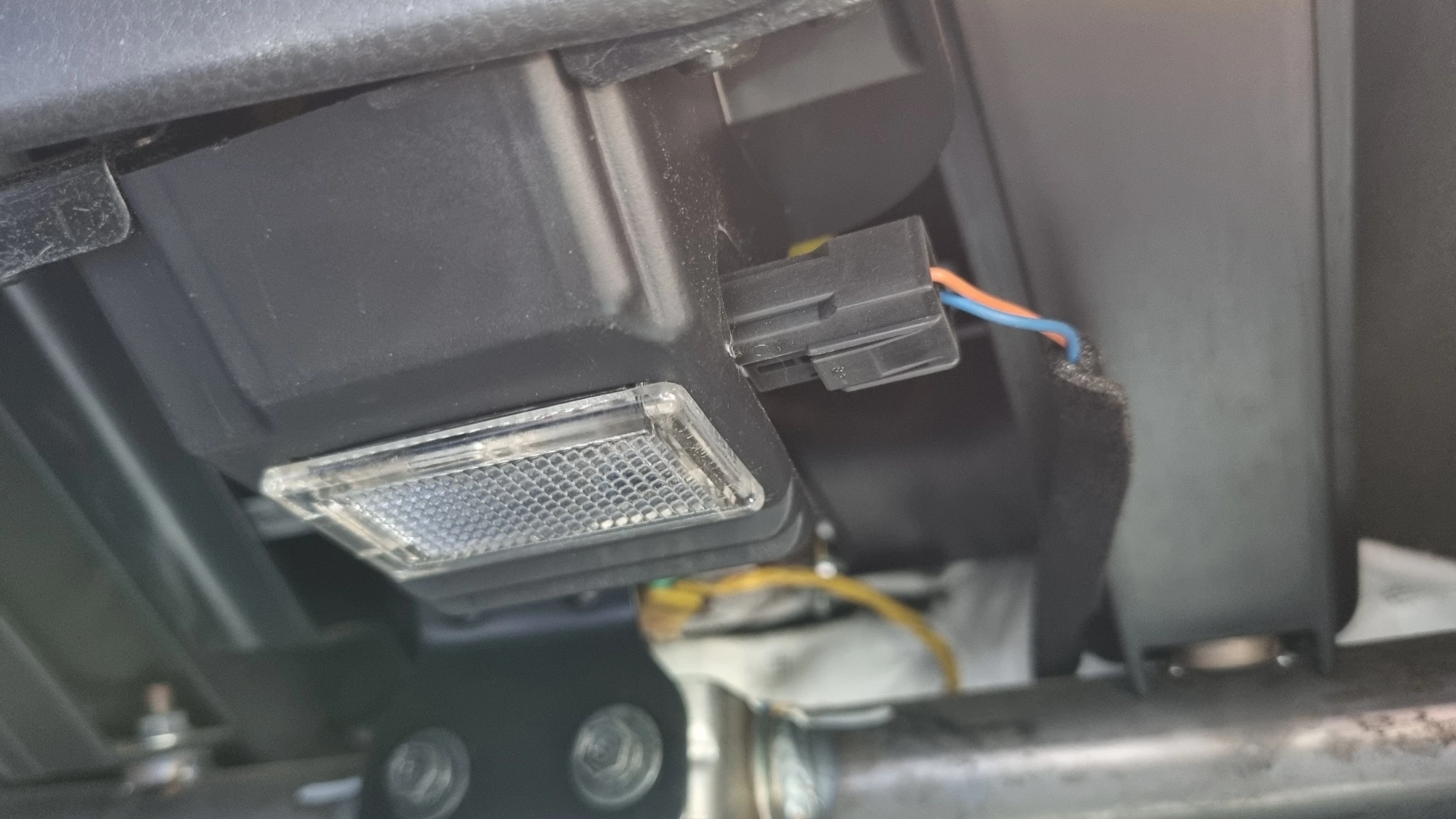

위에 사진은 글로브박스 위에 달려있는 조명장치의 모습으로 상시 전원이 공급되기 때문에 시동을 켜지 않은 상태에서도 글로브박스를  열면 조명이 켜져야 하는데 지금 켜지지 않고 있습니다.

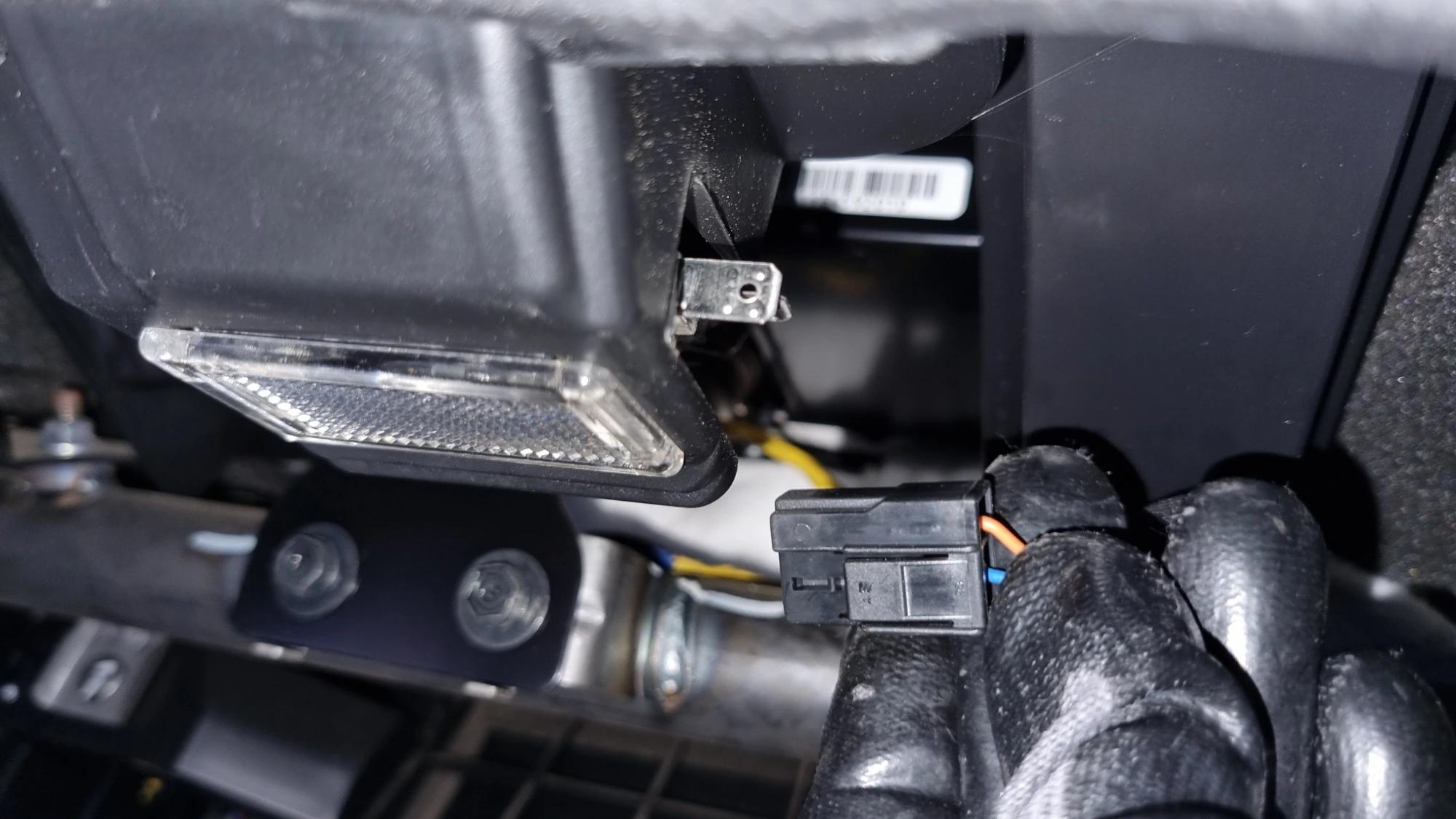

조명 장치 옆에는 전선이 연결된 잭이 끼워져 있으며 잭 아래쪽을 누른 상태에서 옆으로 당기면 잭이 빠집니다.

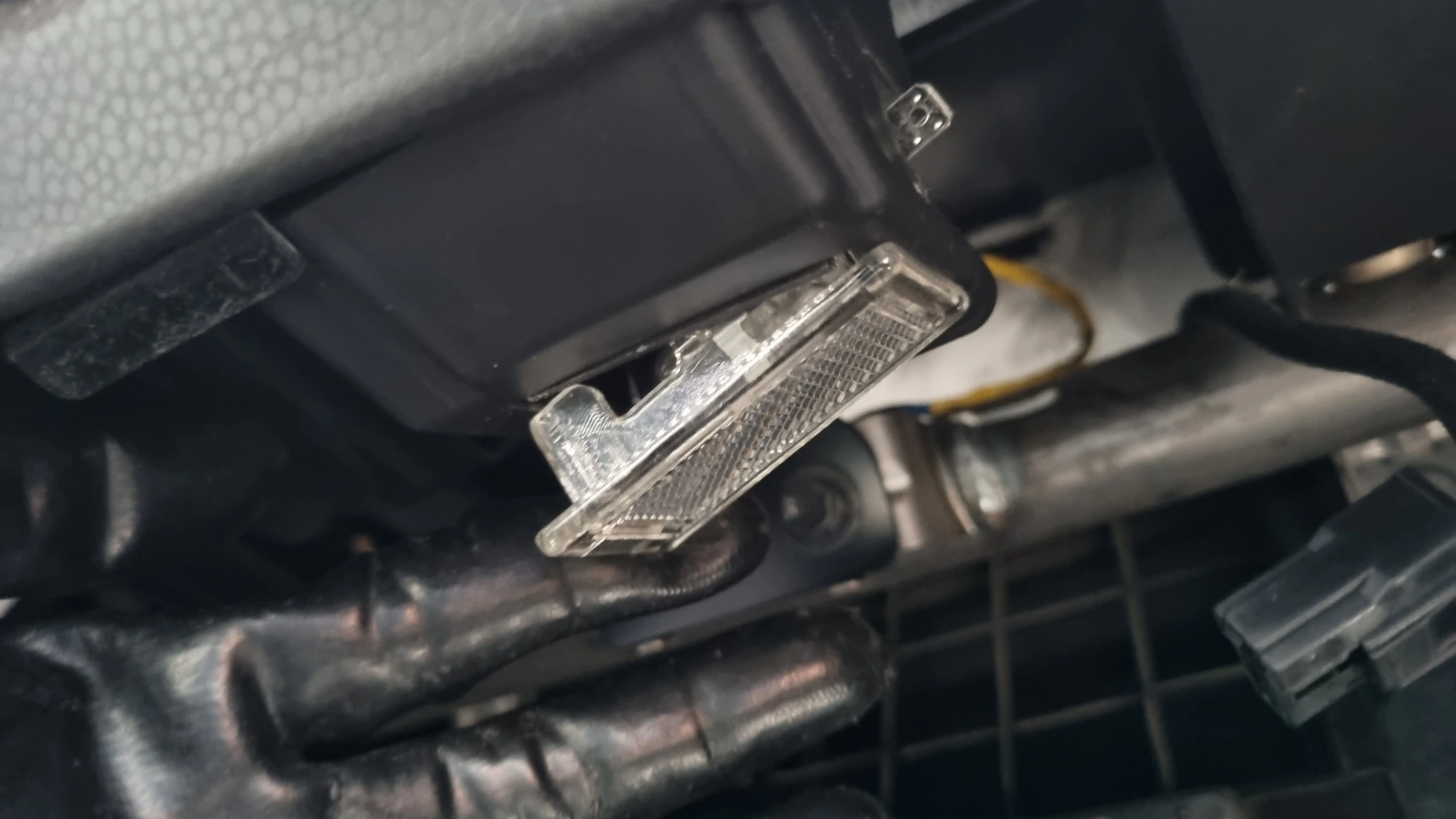

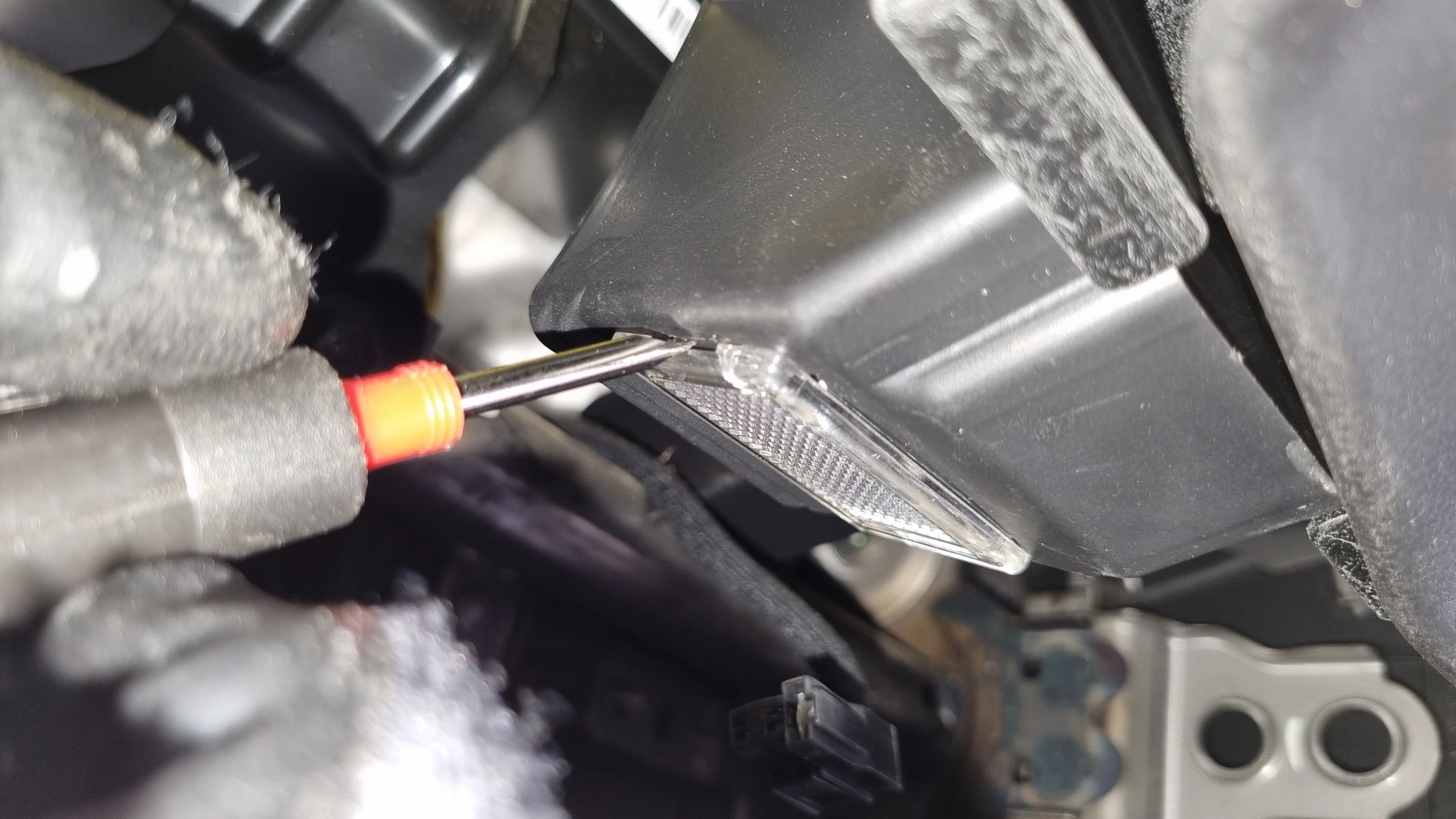

잭을 뺀 후에 왼쪽 사진처럼 잭이 끼워진 반대쪽 얇은 틈에 일자드라이버를 끼워 아래로 당기면 오른쪽 사진처럼 글로브박스 램프 커버가 빠집니다.

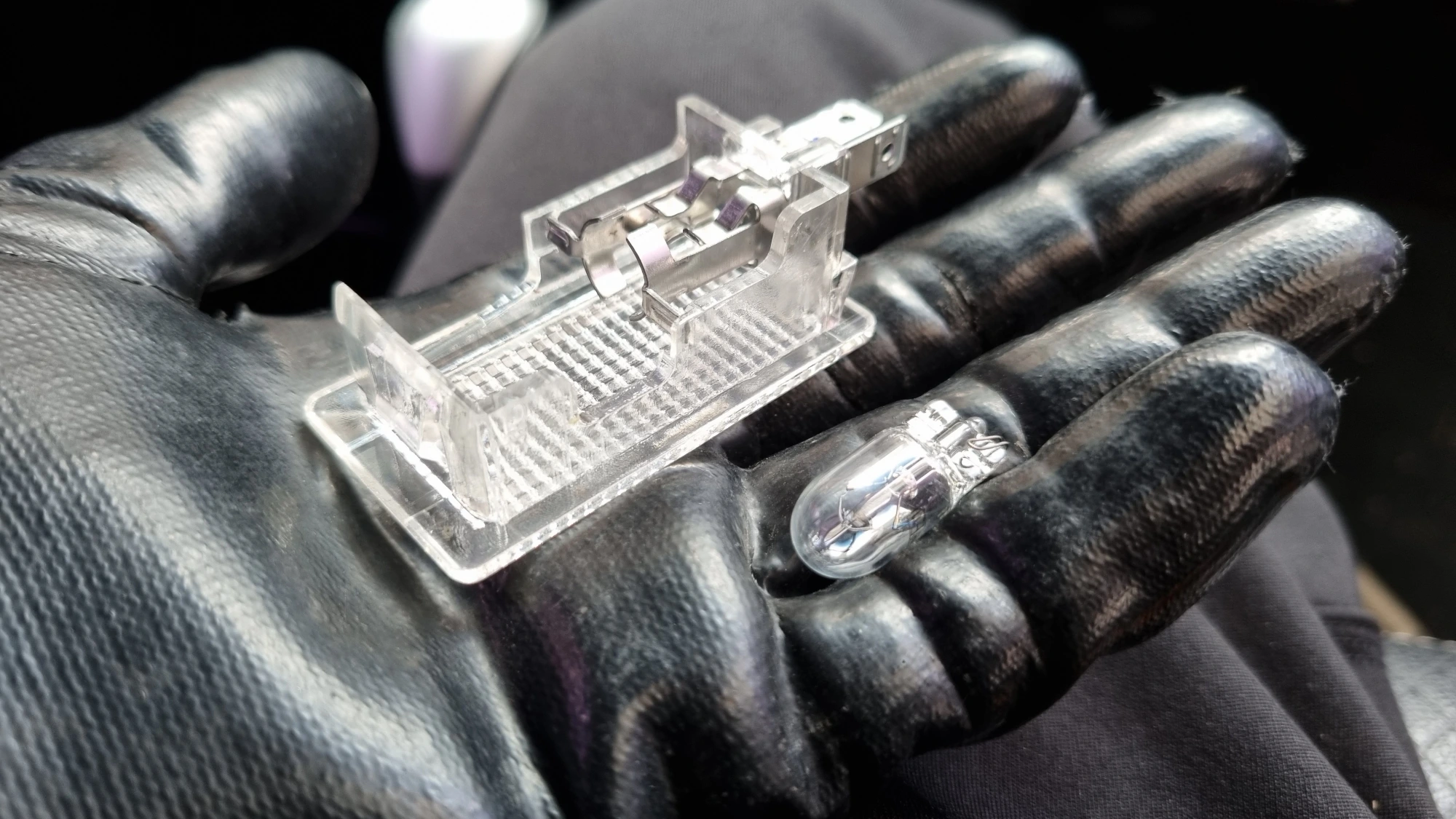

위에 램프는 차량 출고 당시 기본으로 달려있던 램프이고 플라멘트가 끊어지지 않은 상태입니다.

그래도 준비한 LED 램프가  있기 때문에 빼냈습니다.

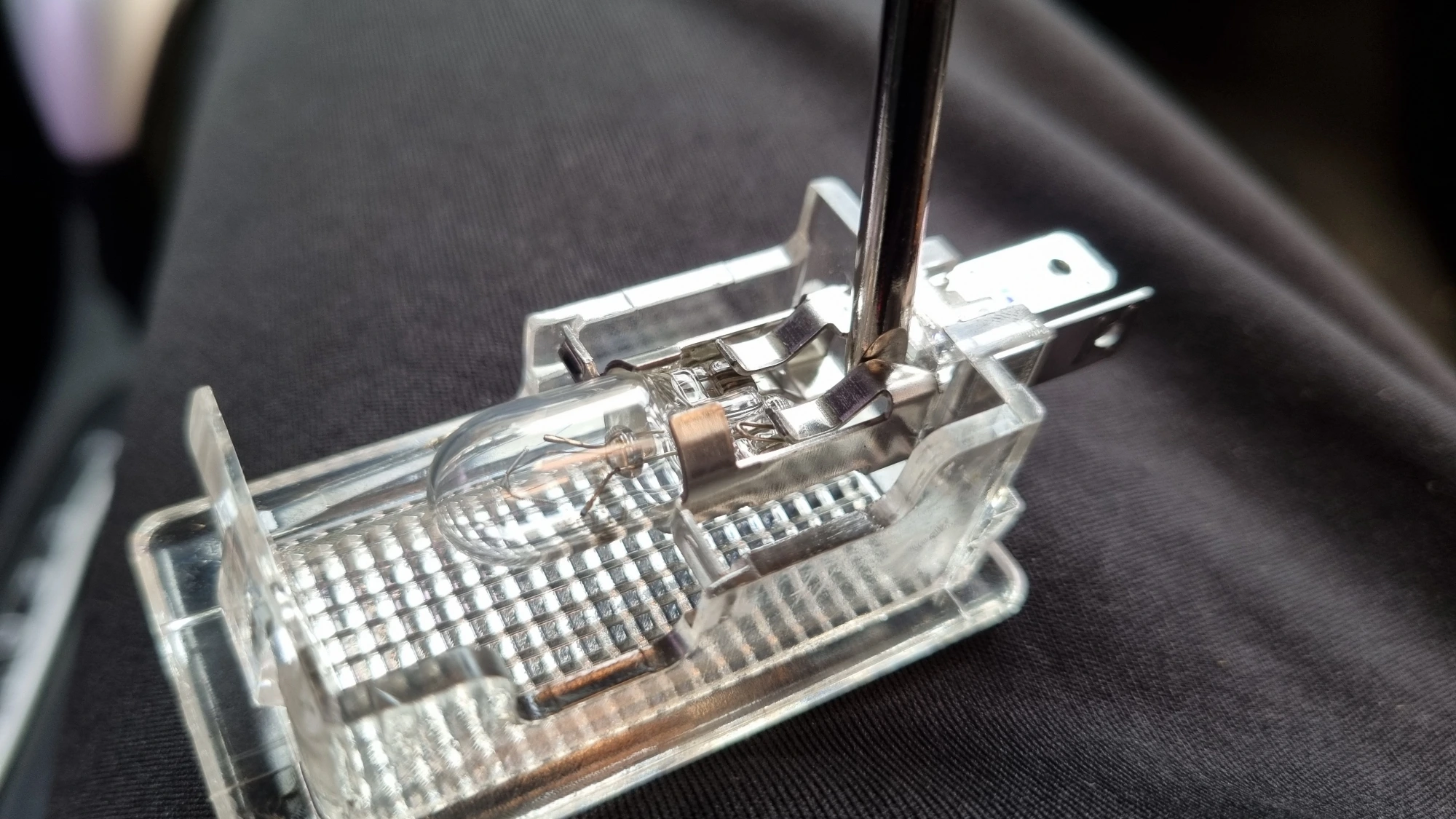

램프를 잡고 있는 부분이 너무 뻑뻑해서 잘 빠지지 않았고 왼쪽 사진처럼 램프 뒤쪽에 얇은 드라이버를 끼워 앞으로 밀어냈습니다.

주의 : 램프가 유리로 되어 있기 때문에 날카로운 금속 공구나 펜치 같은 공구를 잘못 사용하면 전구가 깨지거나 파손될 수 있으니 주의해야 합니다.

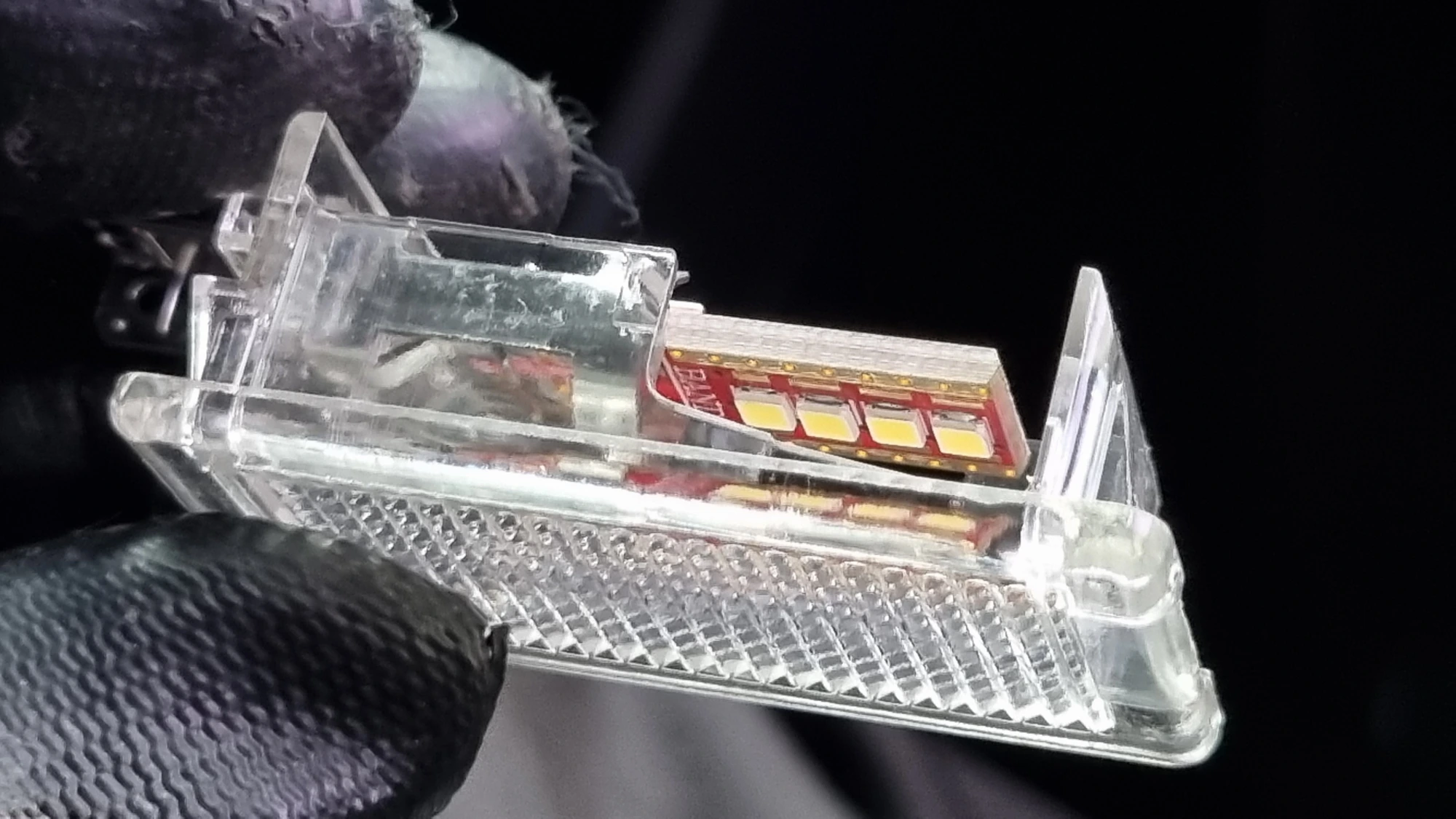

위에 사진은 새로 준비한 LED 램프를 끼운 모습으로 길이가 길어서 공간이 아주 빠듯했기 때문에 끼우는 게 조금 힘들었는데요 특히 너무 뻑뻑해서 손힘으로는 끼울 수 없었고 램프를 소켓 쪽으로 끼워놓은 다음 일자드라이버를 사용해 LED 램프를 눌러 끼웠습니다.

기존에 끼워져 있던 램프는 방향 구분이 없었지만 LED 램프로 교체할 때는 위에 사진처럼 불빛이 나오는 LED 부분이 투명 커버 쪽을 향하도록 방향을 맞춰서 끼워야 합니다.

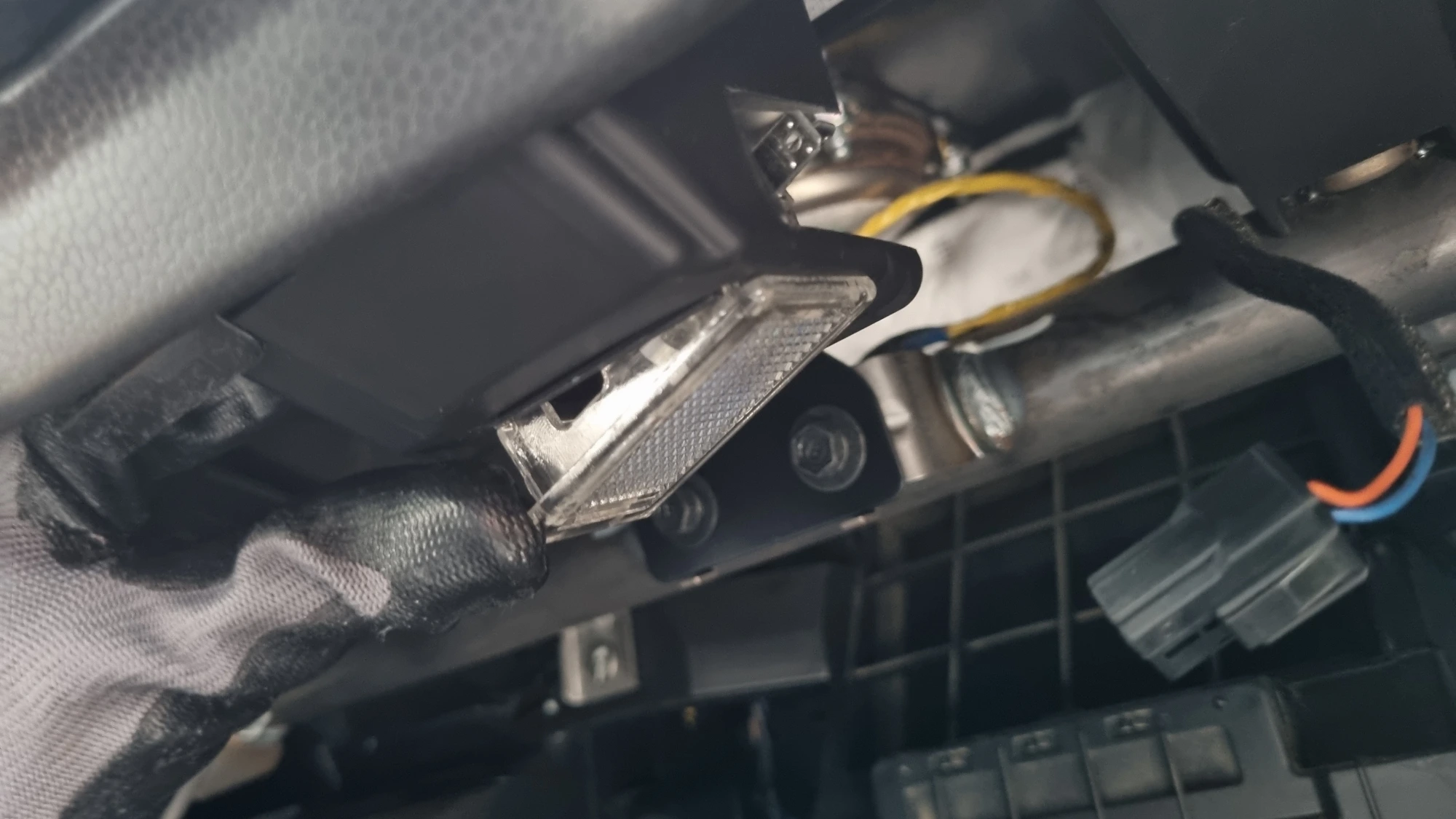

램프를 끼운 다음 왼쪽 사진처럼 단자가 있는 부분을 먼저 끼우고 반대쪽을 하늘 방향으로 눌러서 끼웁니다.

그리고 앞서 빼놓은 잭을 끼우면 램프가 켜져야 하는데 켜지지 않더군요.

혹시 퓨즈가 끊어진 건가 싶어서 퓨즈를 살펴봤지만 퓨즈에는 이상이 없었습니다.

※ 모닝 차량의 퓨즈 관련 내용은 본문 하단에 글이 있습니다.

잭을 빼서 다시 살펴보고 연결된 전선을 따라서 문제가 있는 곳을 찾았는데 스위치 쪽에 문제가 있었습니다.

모닝 글로브박스 조명등 램프 스위치

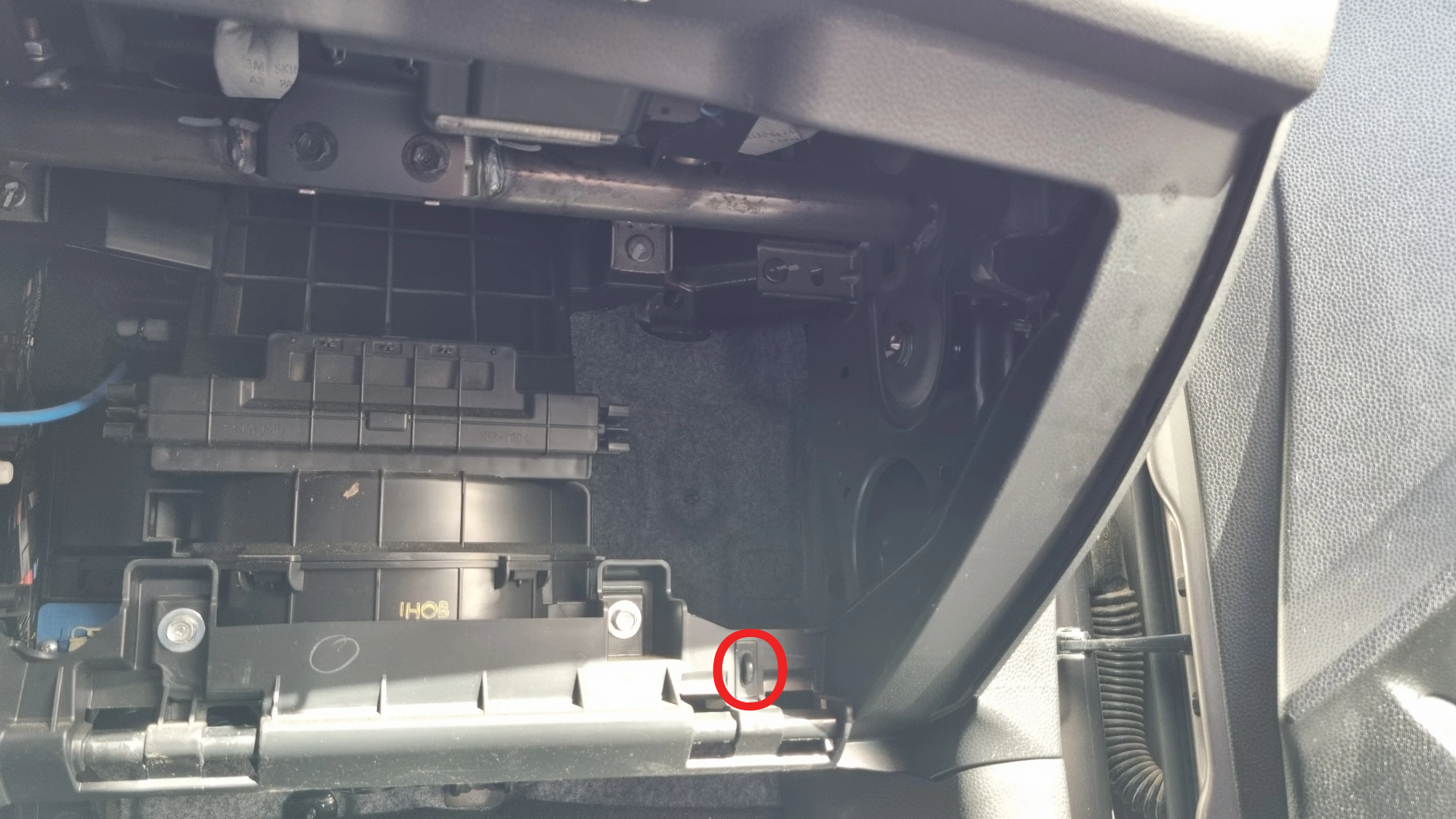

글로브박스 조명등 램프 스위치는 위에 사진 빨간색 동그라미 안에 보이는 것입니다.

글로브박스를 닫으면 스위치가 눌리면서 램프가 꺼지고 글로브박스를 열면 스위치가 앞으로 튀어나오면서 램프가 켜지는 것입니다.

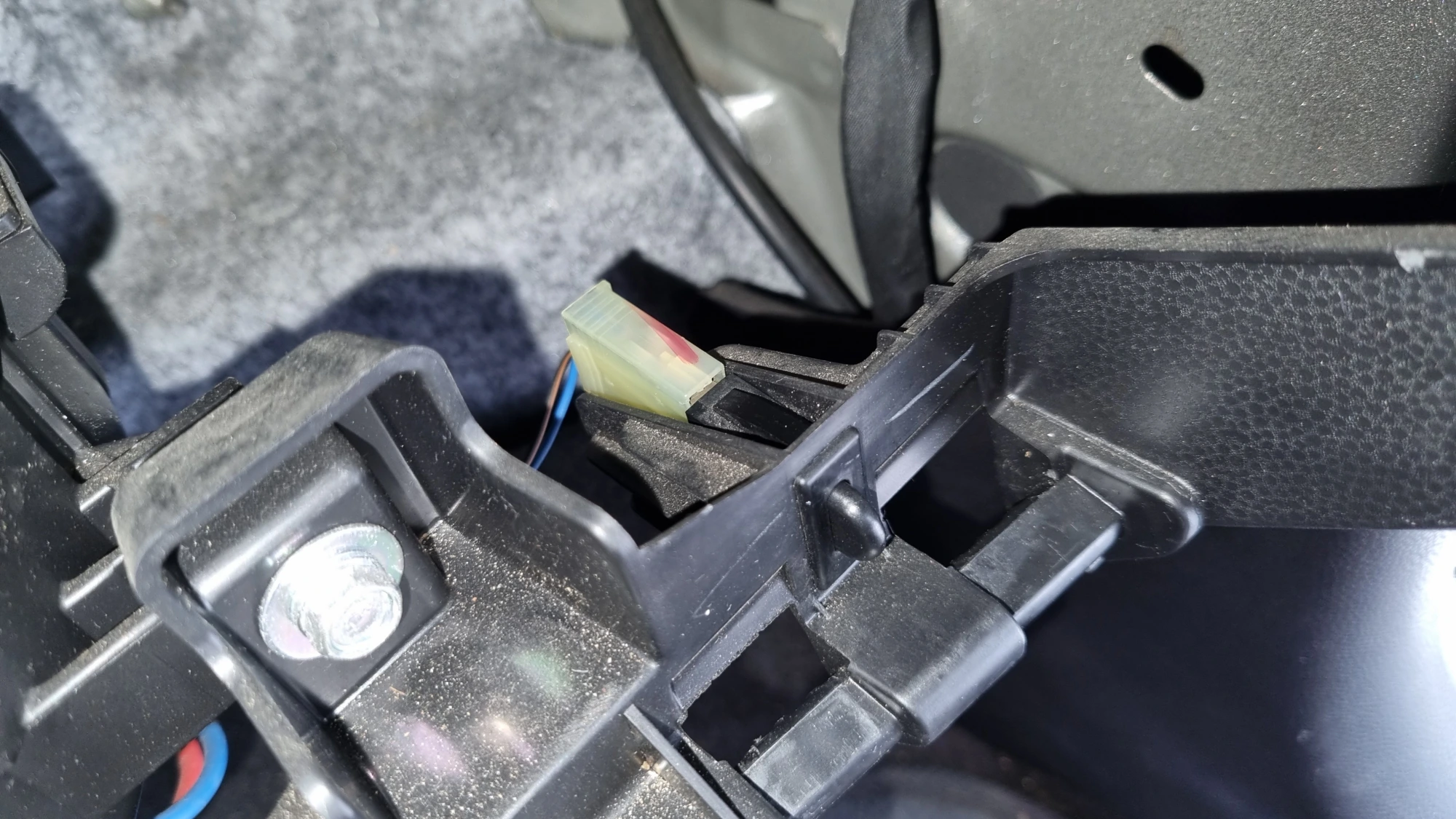

글로브박스 스위치 뒤쪽에는 왼쪽 사진처럼 잭이 끼워져 있습니다.

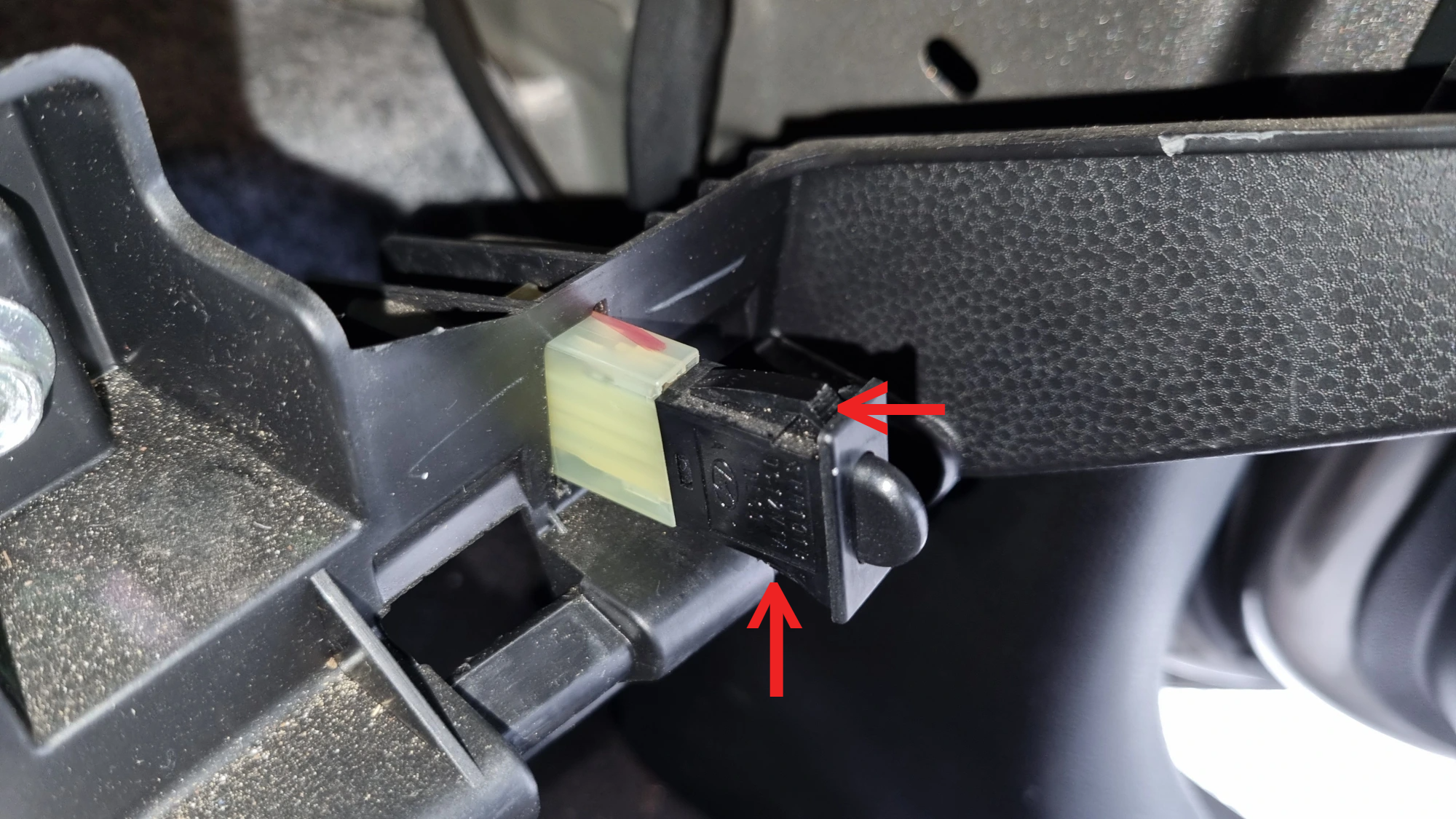

오른쪽 사진 화살표가 가리키는 부분을 위아래로 누른 상태에서 스위치를 앞쪽으로 밀면 오른쪽 사진처럼 빠지는데요 공간이 좁아서 손끝으로 누르기는 힘들고 위쪽만 작은 드라이버로 누른 상태에서 앞으로 밀었더니 빠지더군요

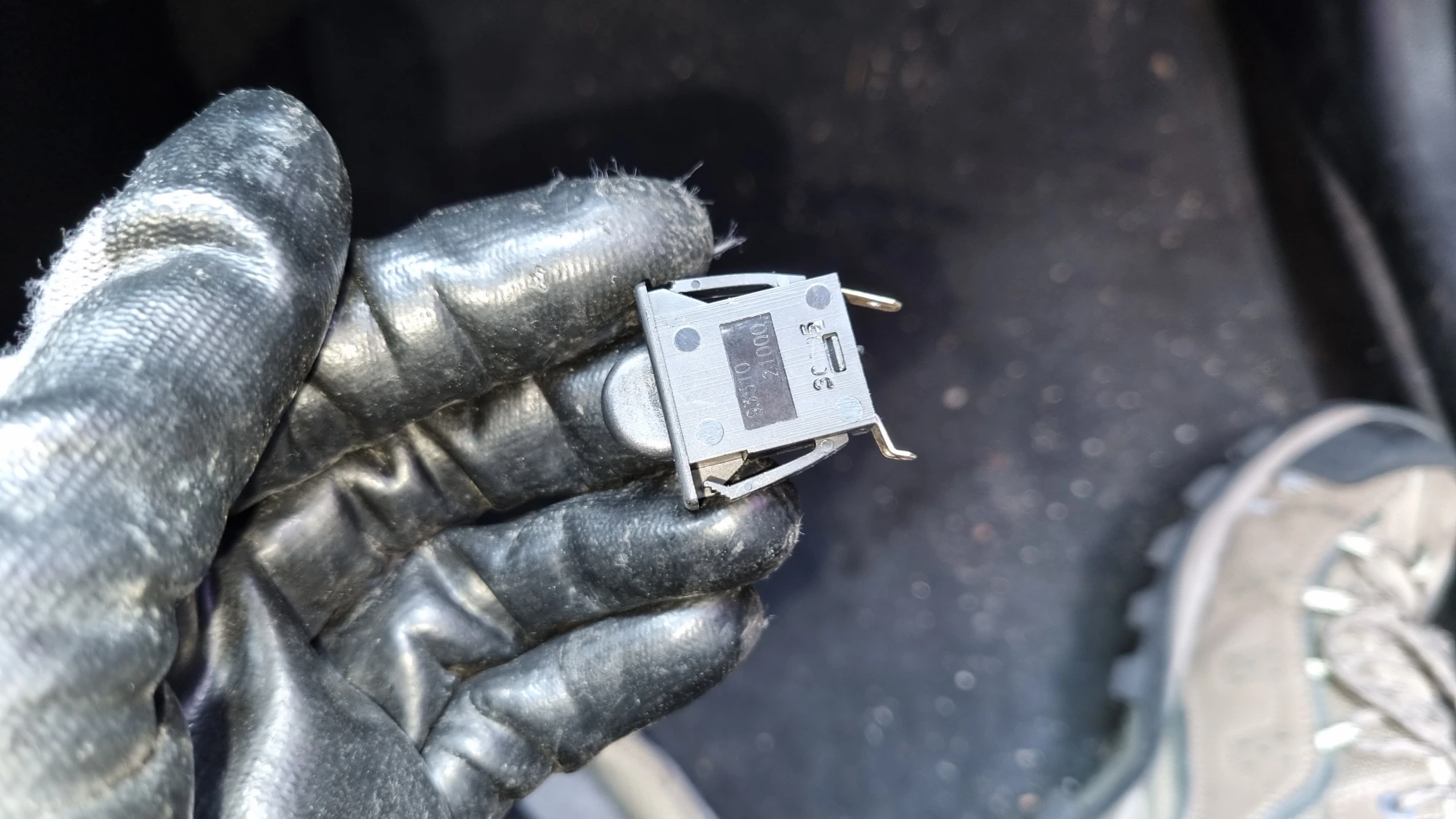

스위치에 연결된 잭을 분리했더니 왼쪽 사진처럼 단자가 꺾어져서 아래쪽 단자는 잭에 끼워지지 않은 상태더군요

아마 이전 작업자가 실수를 한 것으로 보입니다.

다행히 단자가 부러진 것이 아니라서 조심조심 펴서 오른쪽 사진처럼 만들었습니다.

만약 단자가 파손되었다면 새것으로 교체해야겠죠?

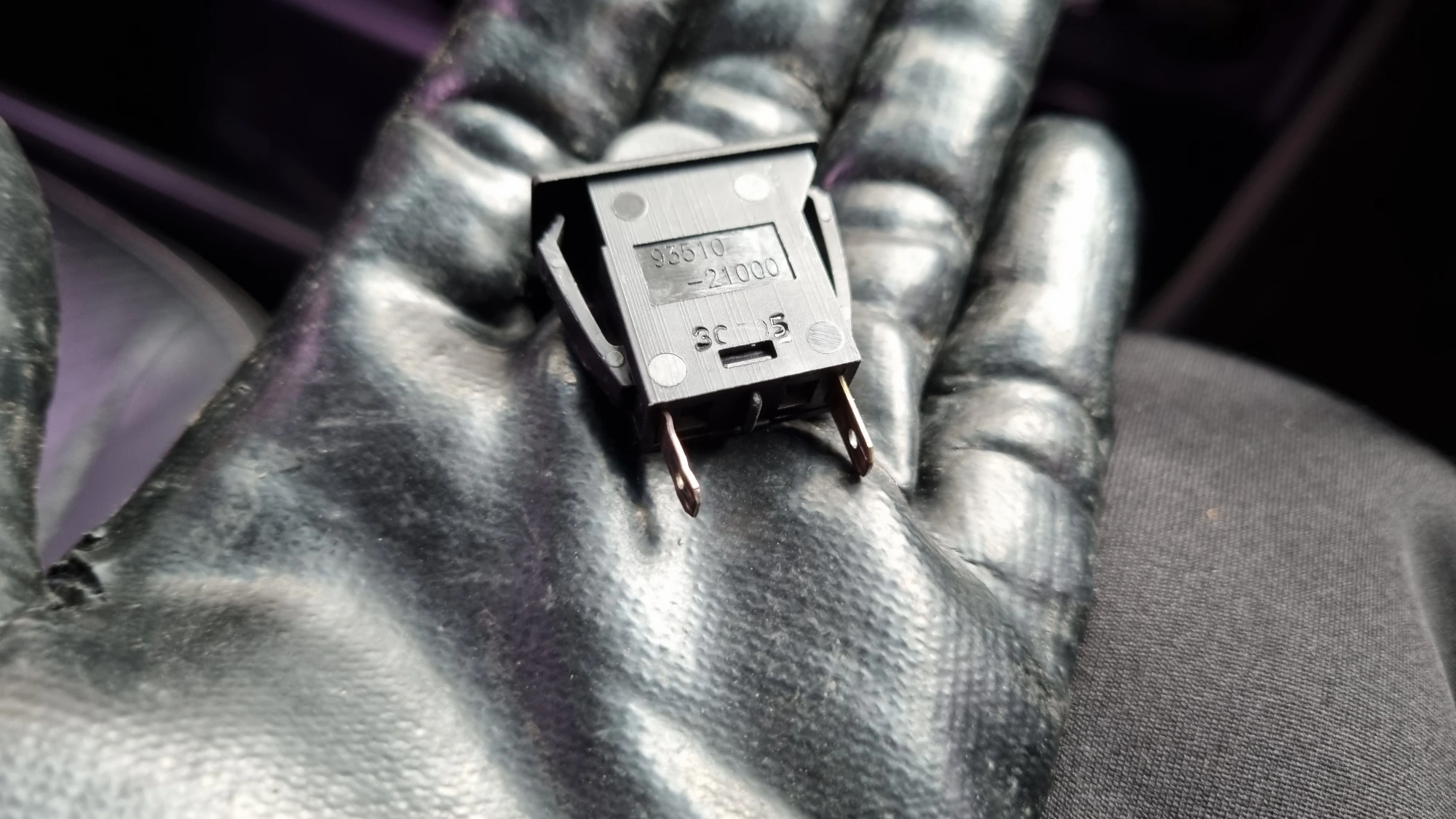

※ 올뉴 모닝 TA 글로브박스 조명등 스위치 품번 : 93510-21000

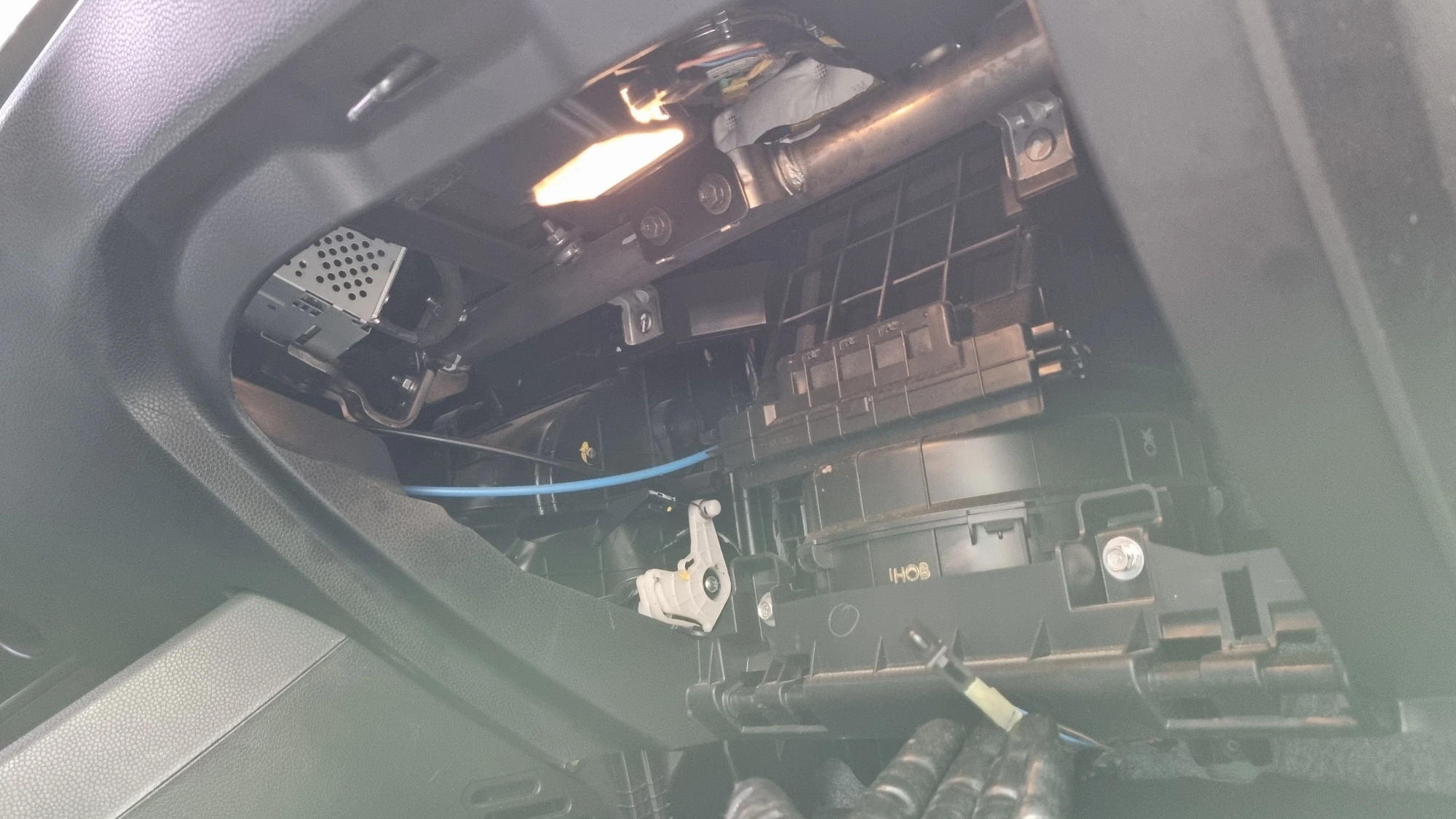

스위치 단자를 편다음 잭을 끼웠더니 왼쪽 사진처럼 위에 조명등 램프가 켜졌습니다.

스위치를 여러 번 눌러서 작동 상태를 확인하고 오른쪽 사진처럼 본래 위치에 끼웠습니다.

왼쪽 사진처럼 글로브박스 아래쪽을 끼운 다음 위로 올려서 오른쪽 사진처럼 양쪽 옆면에 고정 부품을 끼우면 글로브박스 조명등 램프 교체 작업이 완료됩니다.

글로브박스 안쪽 고정부품을 끼울 때는 글로브박스를 최대한 위로 올려서 부품이 들어갈 공간을 확보한 상태에서 끼워야 하고 그 상태에서 시계 방향으로 최대한 돌려서 고정합니다.
