에이콘 배관 PB관 사용법 부속 연결 및 빼는 법

수도 배관 보일러 배관으로 사용되고  있는 에이콘 PB관 사용법 연결 부속 종류 및 빼는 방법

에이콘 배관 절단 공구 및 연결 부속 종류

에이콘 배관 PB관 사용법은 비교적 간단하고 가격 및 시공 비용도 금속 파이프를 사용하는 것보다 적지만 충격과 열에 약하고 버틸 수 있는 압력도 상대적으로 낮습니다.

다만 금속 파이프 배관에 비해 내구성이 떨어지고 버틸 수 있는 열과 압력은 상대적으로 낮지만 일반 가정에서 사용하기에는 크게 부족하지 않고 근처 철물점 등과 같은 곳에서 쉽게 구해서 비교적 쉽게 작업할 수 있다는  장점이 있습니다.

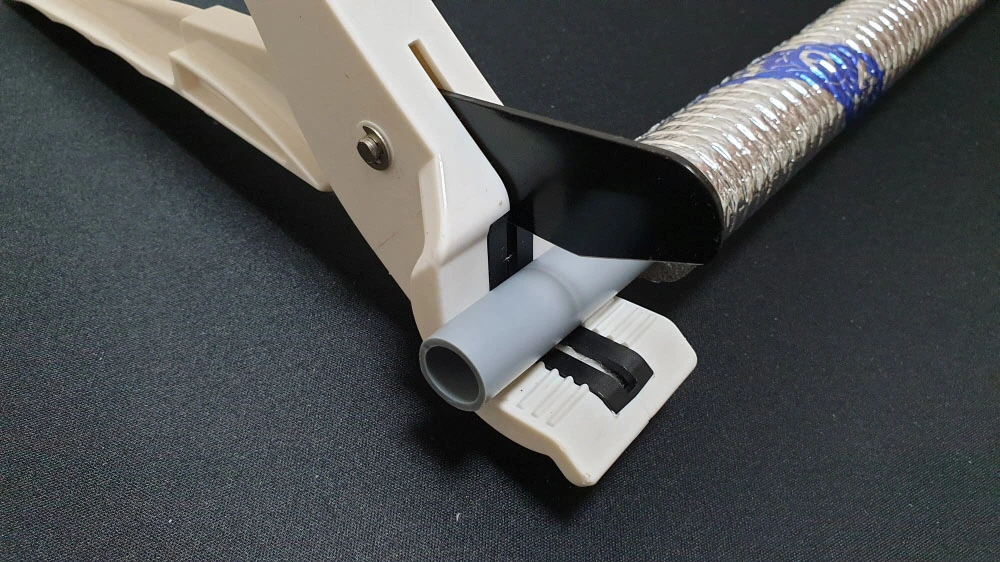

에이콘 배관을 자를 때 쇠톱을 사용할 수도 있지만 위에 전용 고구도 크게 비싸지 않고 작업을 상대적으로 많이 편리하게 해 주며 마감 상태도 훨씬 깔끔하게 됩니다.

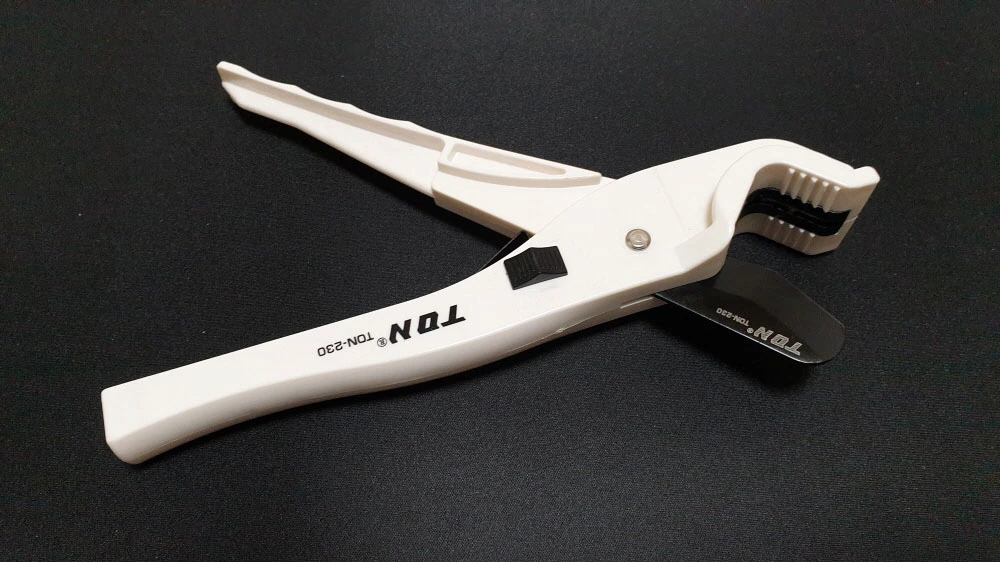

에이콘 배관 가위는 단순한 가위 형태로 되어 있지만  날이 매우 날카롭기 때문에 주의해서 사용해야 합니다.

배관을 자를 때 단면에 층이 생기지 않도록 한 번에 잘라야 하기 때문에 배관이 공구에 수직이 되도록 정확하게 잡은 상태에서 잘라야 합니다.

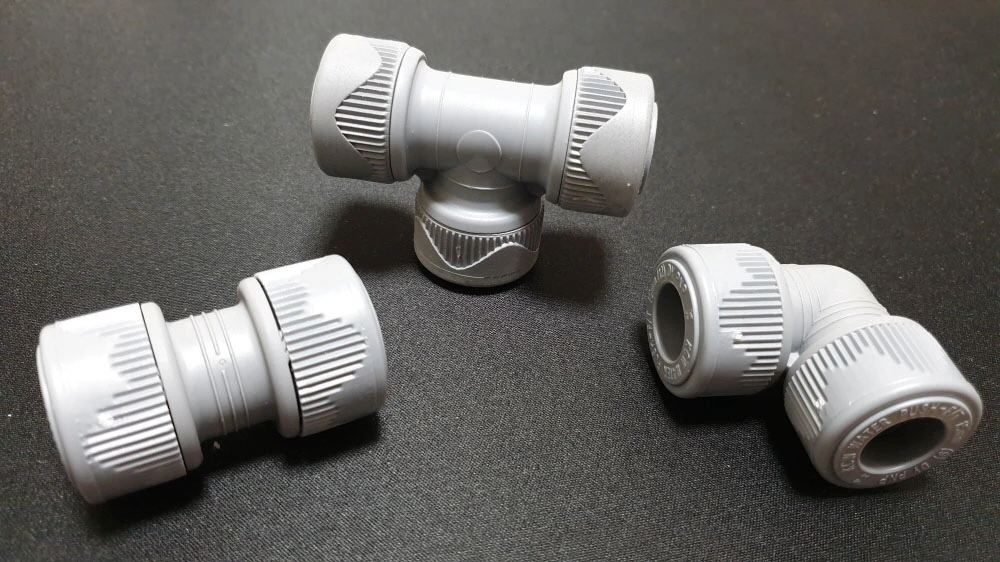

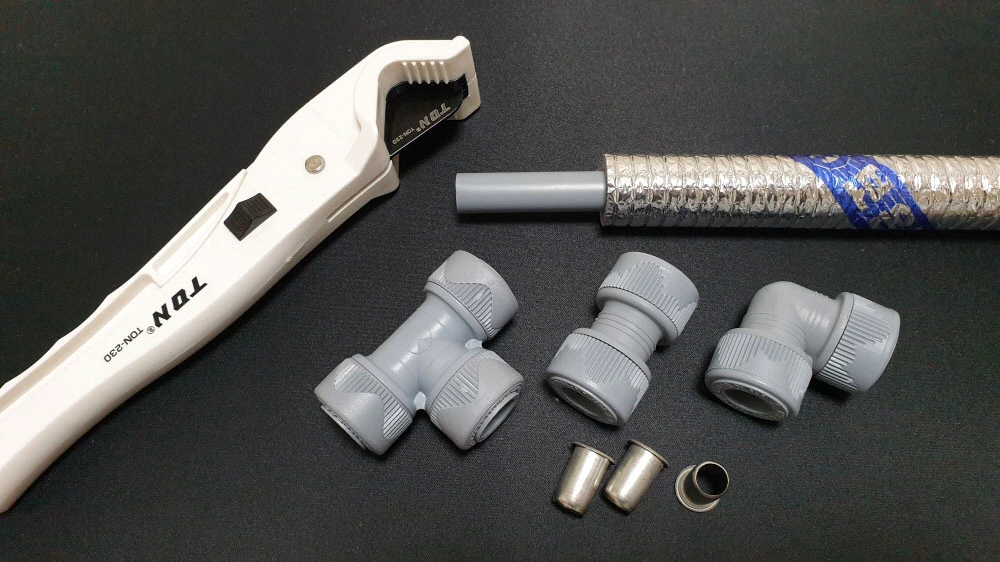

왼쪽 사진은 절단한 에이콘 배관을 연결할 때 사용하는 부속으로 일자형과 티(T), 엘보우 세 종류가 있습니다.

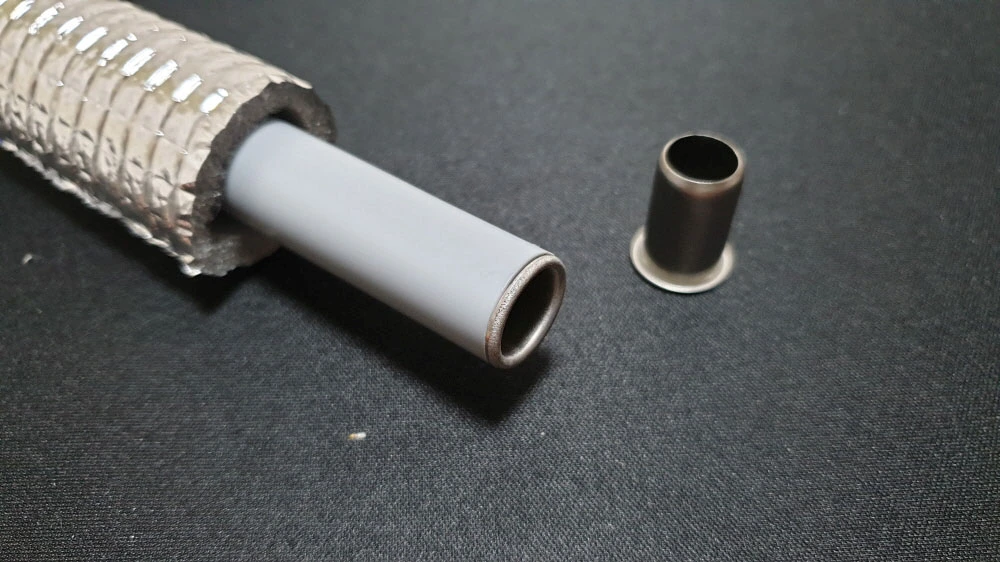

오른쪽 사진에 금속 부속은 에이콘 배관에 연결 부속을 끼우기 전에 배관 끝에 끼워서 밀착력과 내구성을 높여주는 '슬리브'라는 부속입니다.

에이콘 배관 PB관 사용법 부속 연결 방법

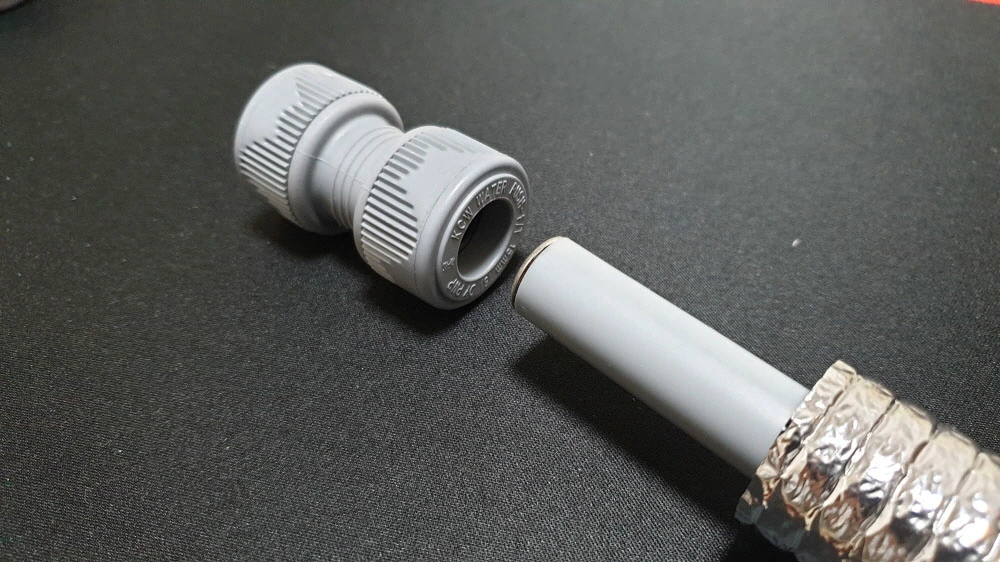

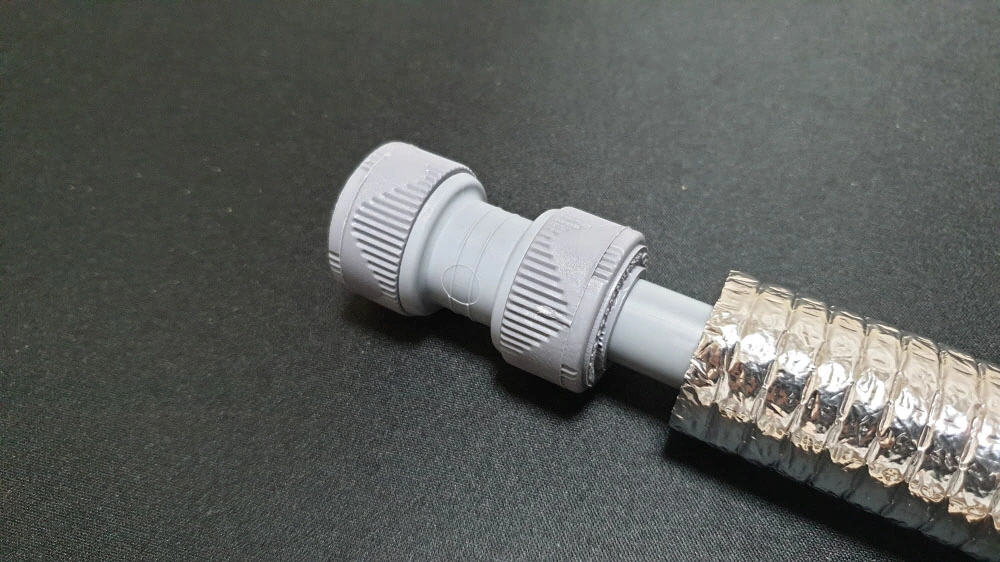

왼쪽 사진처럼 배관 끝에 슬리브를 끼우고 오른쪽 사진처럼 연결 부속을 힘껏 밀어 넣어 끼웁니다.

앞서 설명한 세 가지 연결 부속 모두 같은 방법으로 끼우면 되는데 배관에 부속을 끼울 때는 필요한 깊이만큼 충분히 밀어 넣어 끼워야 수압이나 충격으로 인해 부속이 빠지거나 누수가 생기는 것을 막을 수 있습니다.

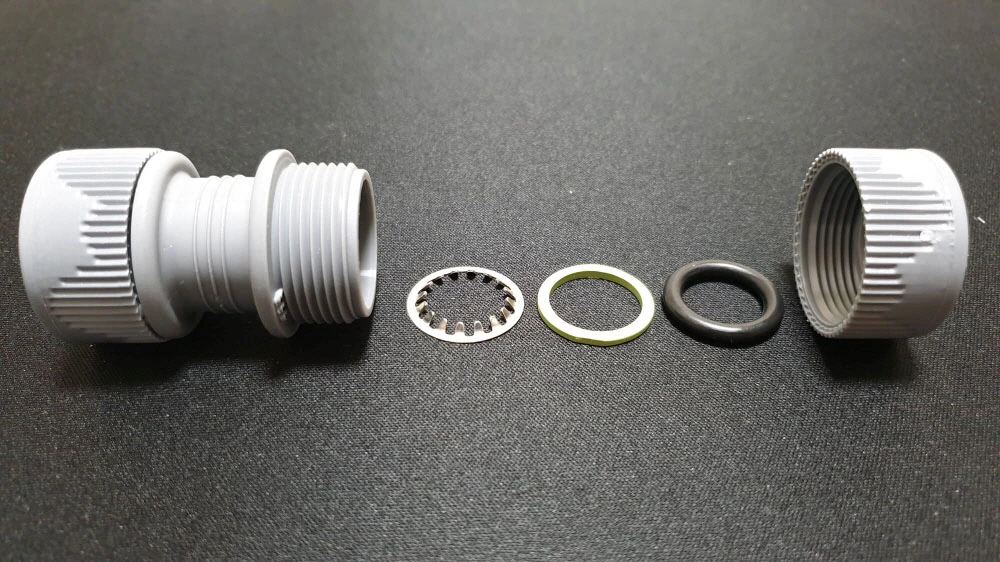

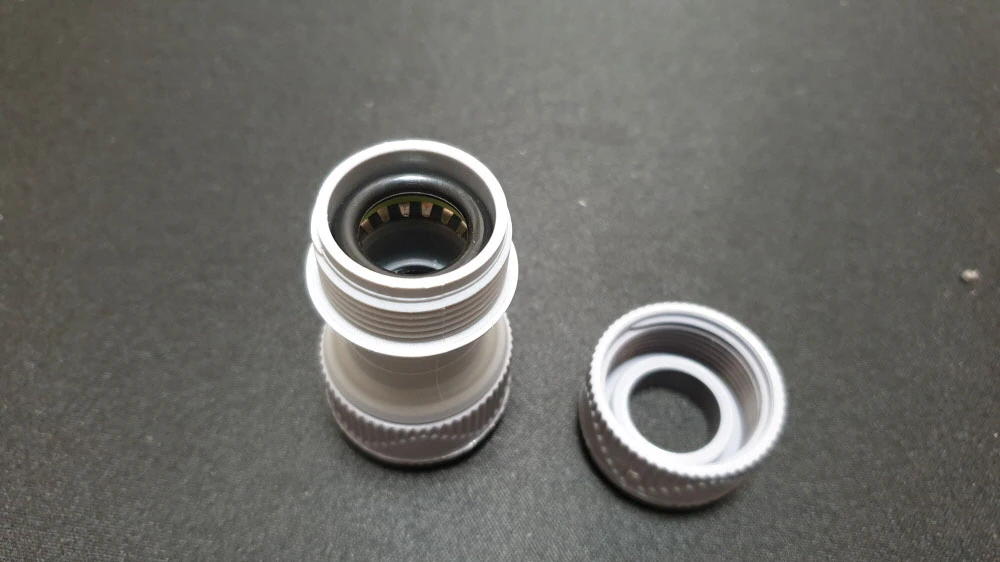

연결 부속 안쪽에는 왼쪽 사진처럼 연결 방향으로 세 가지 링 부속이 끼워져 있습니다.

세 개의 링은 모두 각각의 역할이 있으며 순서와 방향에 맞춰 끼워져 있습니다.

가장 왼쪽 금속 링은 연결된 배관이 다시 빠지지 않도록 잡아주는 역할을 하고 가장 오른쪽 두꺼운 고무링은 물이 새는 것을 막아줍니다.

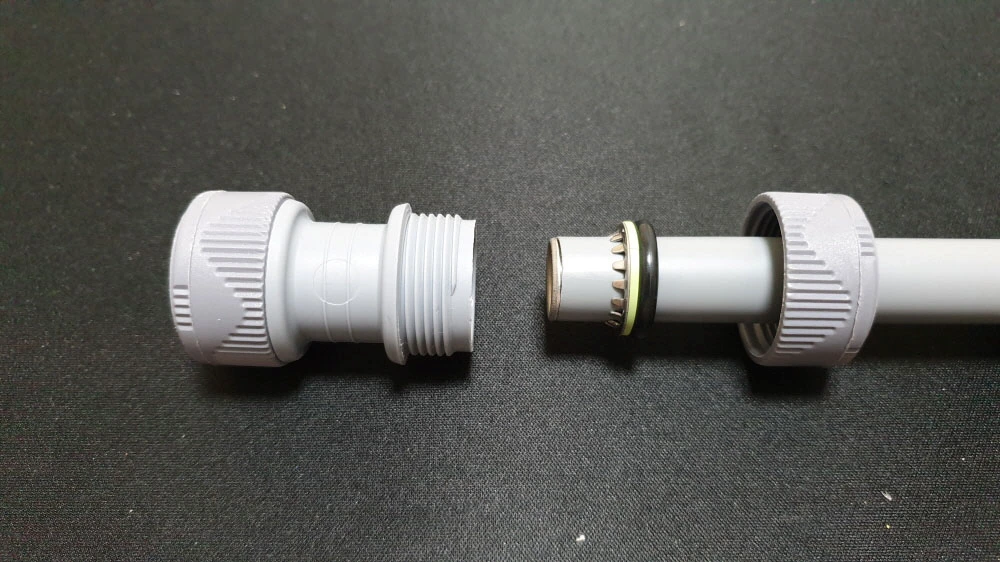

배관에 연결부속을 제대로 끼우면 오른쪽 사진처럼 세 개의 링이 모두 배관에 끼워집니다.

그런데 배관을 끼울 때 충분한 힘을 가하지 않아서 고무링까지만 끼워지고 금속 링이 끼워지지 않으면 당장은 연결된 것처럼 보이지만 실제 수압이 발생하면 쉽게 연결 부위가 빠지게 됩니다.

배관에 연결 부속을 끼울 때는 처음 고무 패킹 부분에서 한번 힘줘서 끼워야 하고 안쪽 금속 링을 지날 때 조금 더 큰 힘으로 끼워야 하는데 금속 링을 통과할 때는 '뿌드득'하는 금속 미끄러지는 소리와 약간의 진동이 손에서 느껴집니다.

한두 번만 끼워보면 충분히 감을 잡을 수 있지만 만약 끼워놓은 상태가 미심쩍다면 오른쪽 사진처럼 연결 부속의 한쪽 마개를 풀어서 끼워진 상태를 직접 확인할 수도 있습니다.

에이콘 배관을 재단할 때는 연결 부속에 빈 공간을 계산에 넣어서 재단해야 합니다.

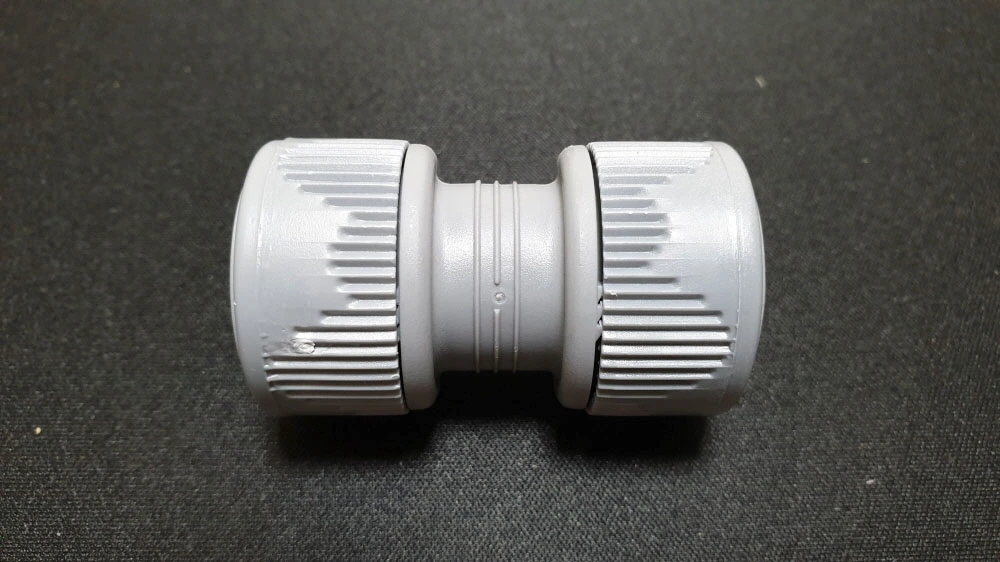

예를 들어 왼쪽 사진에 연결 부속은 가운데 세 개 선이 있는 곳에는 배관이 들어가지 않습니다.

그러니까 양쪽에 배관을 최대한 끼워도 가운데 세 가닥 선이 있는 약 5㎜정도는 배관이 들어가지 않습니다.

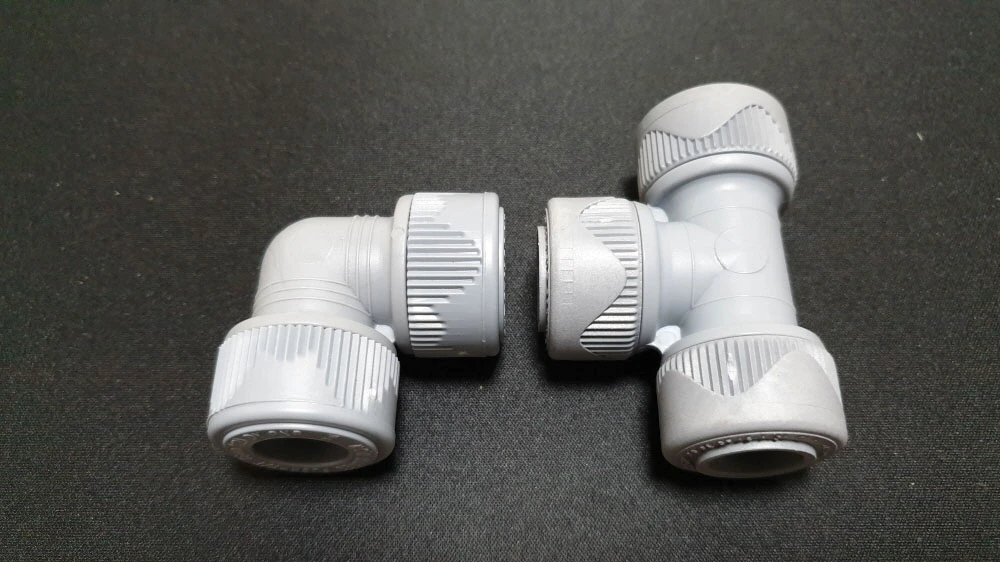

오른쪽 사진에 엘보우와 티 역시 꺾어지는 부분과 연결 부분에 공간이 생기는 것을 계산에 넣고 배관을 재단해야 조금 더 정확한 형태로 시공할 수 있습니다.

에이콘 배관 PB관 부속 분리 빼는 법

에이콘 배관과 부속을 연결한 후에 길이가 맞지 않거나 실수로 계획과 다른 모양의 부속을 끼운 경우 부속을 분리해야 합니다.

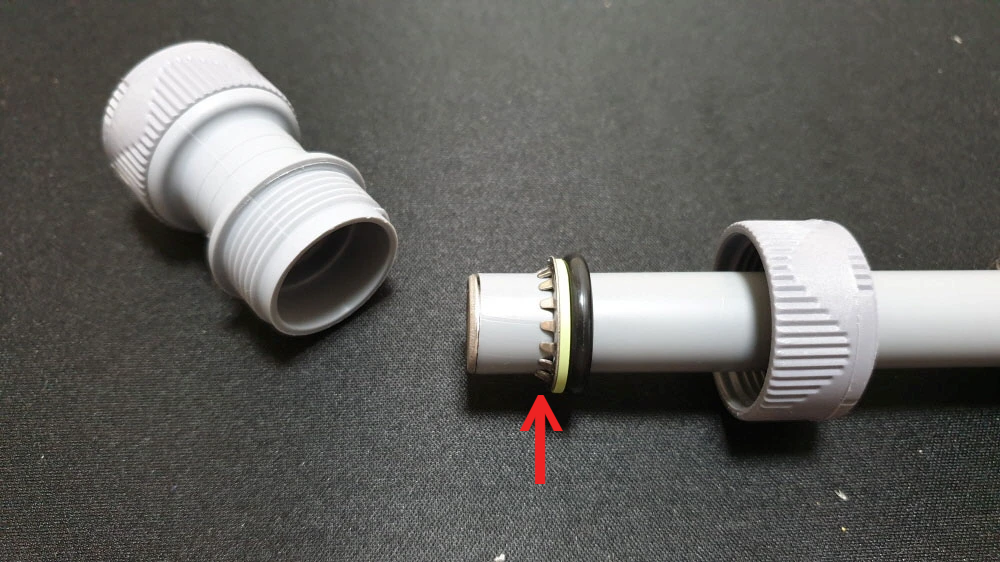

그런데 배관에 연결 부속을 제대로 끼우면 위에 사진 화살표가 가리키는 금속 링 때문에 이 상태에서는 분리가 불가능합니다.

배관과 연결 부속을 분리하려면 앞서 언급한 금속 링을 잘라내거나 배관을 잘라야 합니다.

니퍼 등 공구를 이용해 금속 링을 잘라내고 끼워져 있는 링과 연결 부속 캡을 빼내면 분리가 되지만 금속 링이 파손되었기 때문에 연결 부속은 다시 사용할 수 없습니다.

만약 연결 부속을 다시 사용해야 하는 상황이라면 배관 일부를 잘라야 합니다.

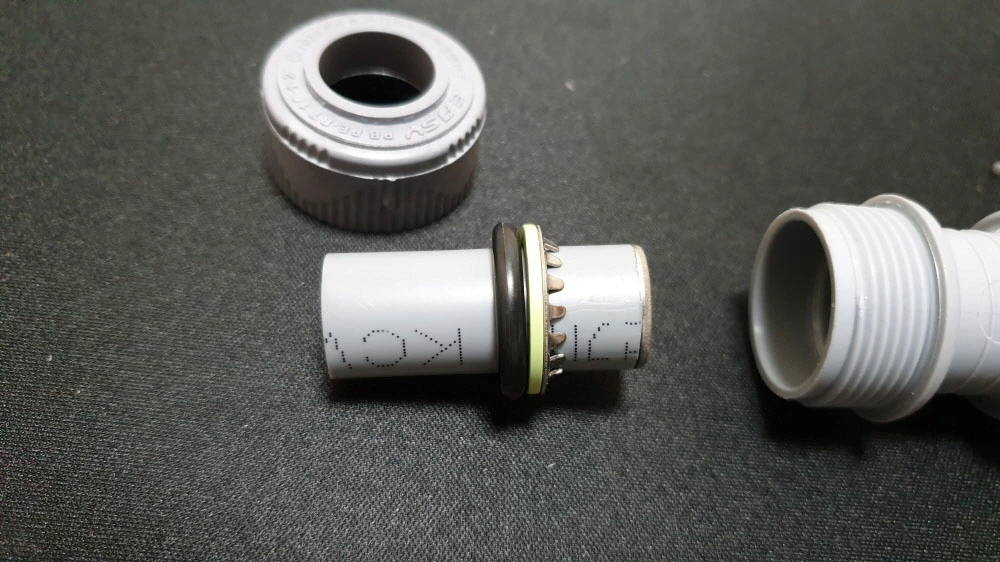

연결 부속의 마개를 열고 왼쪽 사진처럼 배관 끝 부분을 잘라냅니다.

그리고 고무링부터 사진상 왼쪽으로 방향으로 빼내고 나머지 두 개 링도 같은 방향으로 빼냅니다.

금속 링을 빼낼 때는 톱니 모양 부분이 심하게 꺾이거나 모양이 변형되지 않도록 최대한 배관에 수직 상태를 유지해서 빼냅니다.

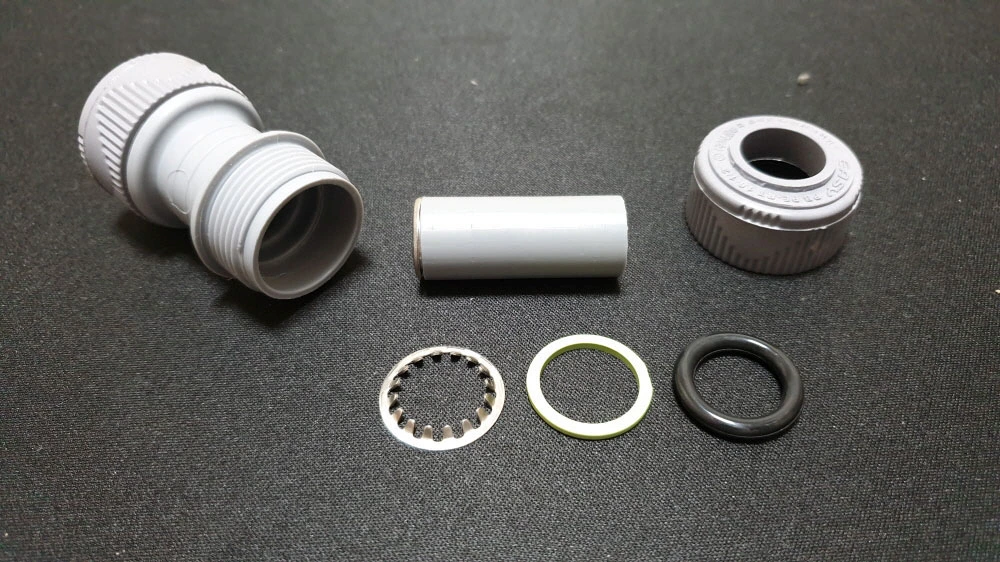

가운데 사진은 연결 부속의 링을 빼낸 모습으로 링을 다시 연결 부속에 끼울 때는 순서에 맞춰 끼워야 합니다.

가장 먼저 금속 링을 연결 부속 안쪽에 넣어야 하는데 이때 톱니 모양으로 올라온 부분이 연결 부품 안쪽을 향하도록 방향을 맞춰서 끼우고 나머지 두 개 링도 순서에 맞춰 넣어줍니다.

마지막으로 연결 부속의 마개를 시계 방향으로 돌려서 닫아주면 됩니다.

주의 : 배관에 끼워졌던 금속 링을 다시 빼내면 모양이 변형될 수 있으며 모양이 심하게 변형된 경우 필요한 만큼 수압을 견디지 못할 수 있기 때문에 가급적 재사용은 피하는 것이 안전합니다.
