환풍기 냄새 역류할 때 역류방지 댐퍼 설치 방법

욕실 화장실 환풍기를 통해 냄새가 역류할 때 역류방지 댐퍼 규격 및 설치 방법

욕실 화장실 환풍기를 통해 다른 집의 냄새가 역류해서 들어오면 상당히 불편합니다.

이렇게 환풍기에서 냄새가 역류할 때 냄새 역류방지 댐퍼를 설치하면 냄새 역류를 막을 수 있습니다.

욕실 화장실 환풍에 댐퍼를 연결 설치하는 방법은 크게 어렵지 않지만 환풍기가 설치되어 있는 형태와 배관 지름을 확인해서 적합한 댐퍼를 준비해야 합니다.

화장실 욕실 천장에는 왼쪽 사진처럼 천장 위쪽을 볼 수 있는 구멍이 있습니다.

천장 위쪽을 볼 수 있는 구멍은 크기가 다양하고 위치도 다를 수 있는데 대체로 구멍을 막고 있는 부분을 하늘 방향으로 밀어 올리면 열리는 방식으로 되어 있는 경우가 많습니다.

환풍기 역류방지 댐퍼를 선택하기 전에 아래 세 가지 정도를 확인합니다.

• 환풍기에 연결된 배관이 환풍기 옆쪽에 연결되어 있는지 위쪽에 연결되어 있는지 확인합니다.
• 환풍기를 아래로 내렸을 때 배관이 충분히 내려올 수 있을 정도로 여유가 있는지 확인합니다.
• 환풍기에 연결된 전원 방식과 전선 길이가 넉넉한지 확인합니다.

환풍기에 댐퍼를 연결 설치하려면 먼저 환풍기를 천장에서 떼야합니다.

설치되어 있는 환풍기를 떼는 방법은 환풍기 제품에 따라서 차이가 있지만 대체로 비슷한 방식으로 되어 있습니다.

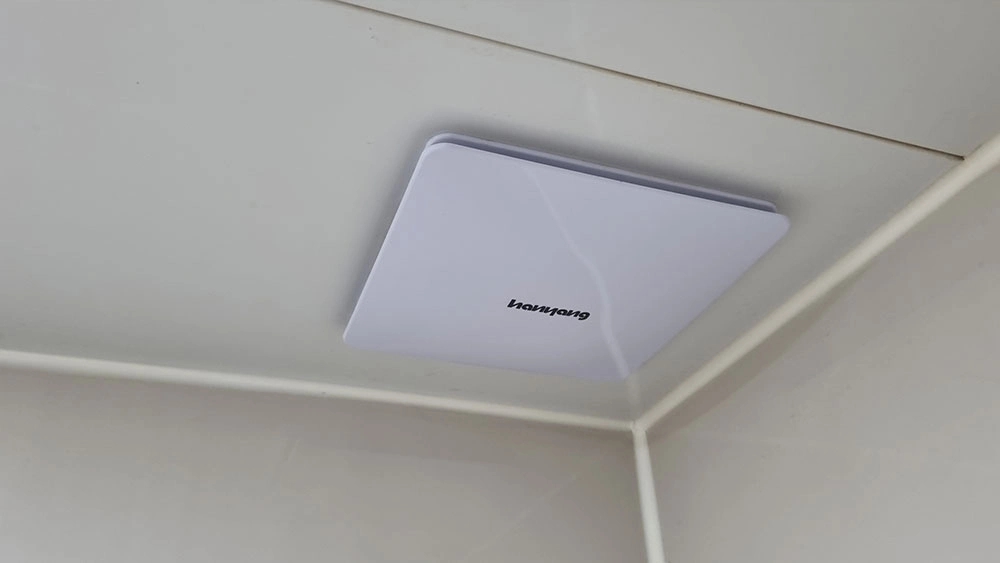

1. 환풍기 커버를 손으로 잡아당겨서 열면 고정 볼트가 보입니다.
2. 드라이버를 이용해 고정 볼트를 모두 풀어줍니다.
3. 고정 볼트를 모두 풀면 오른쪽 사진처럼 환풍기가 아래로 내려옵니다.

고정 볼트를 모두 풀고 환풍기를 아래로 내릴 때 환풍기에 연결된 배관이 찢어지지 않도록 천천히 주의해서 빼냅니다.

환풍기에 연결된 배관은 대체로 얇은 은박지 형태지만 환풍기 무게를 견딜 수 있을 정도의 내구성은 가지고 있습니다.

다만 모서리 날카로운 부분이나 못처럼 뾰족한 부분에 걸리면 찢어지거나 구멍이 생길 수 있습니다.

환풍기를 아래로 내린 다음 배관을 분리해야 합니다.

배관을 환풍기에 고정하는 방식은 위에 사진처럼 케이블 타이로 고정된 경우도 있고 철밴드 또는 은박테이프로 연결되어 있기도 합니다.

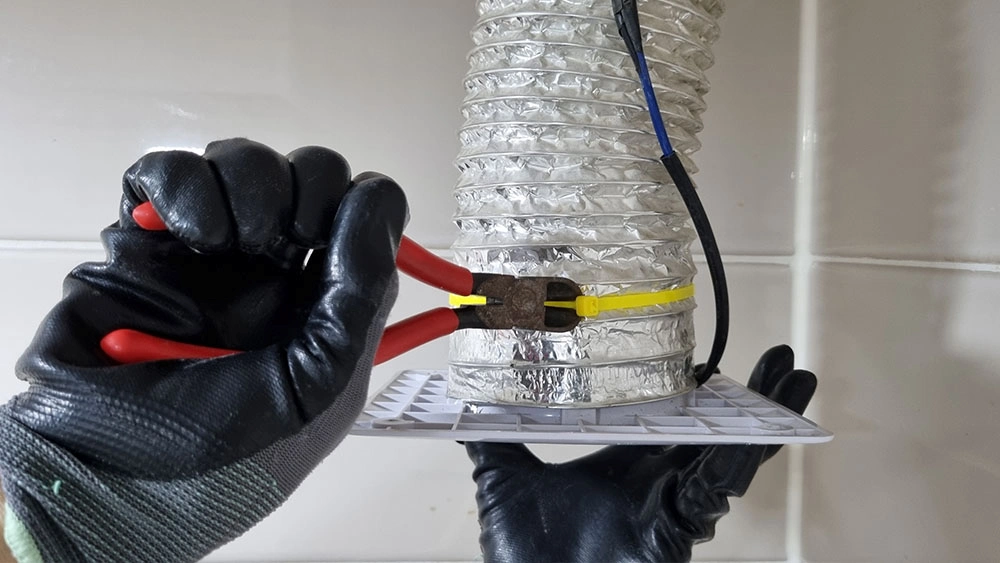

환풍기 배관이 케이블타이로 고정된 경우에는 니퍼 같은 공구로 잘라내고 철밴드는 드라이버를 이용해 분리하며 은박테이프가 사용된 경우에는 테이프를 떼거나 칼 같은 도구로 테이프 부분을 잘라냅니다.

환풍기 배관은 오른쪽 사진처럼 위로 들어 올리면 빠집니다.

환풍기에 댐퍼를 연결한 후에 다시 배관을 연결해야 하기 때문에 여분의 케이블타이나 은박테이프를 준비해야 하고 철밴드는 그대로 다시 사용하면 됩니다.

댐퍼를 설치할 때 전원을 분리할 필요는 없지만 잭이나 플러그 방식으로 되어 있어서 전원 분리가 어렵지 않다면 분리하고 작업하는 것이 편합니다.

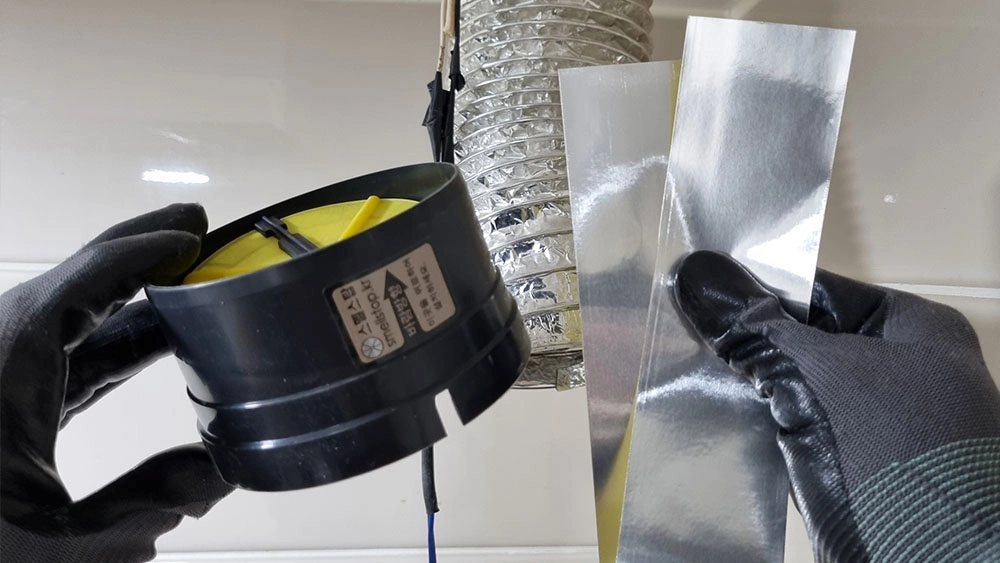

왼쪽 사진은 제가 새로 설치할 댐퍼의 모습으로 수동방식으로 작동하는 댐퍼이며 배관 연결 시 사용할 은박테이프를 추가로 주문했습니다.

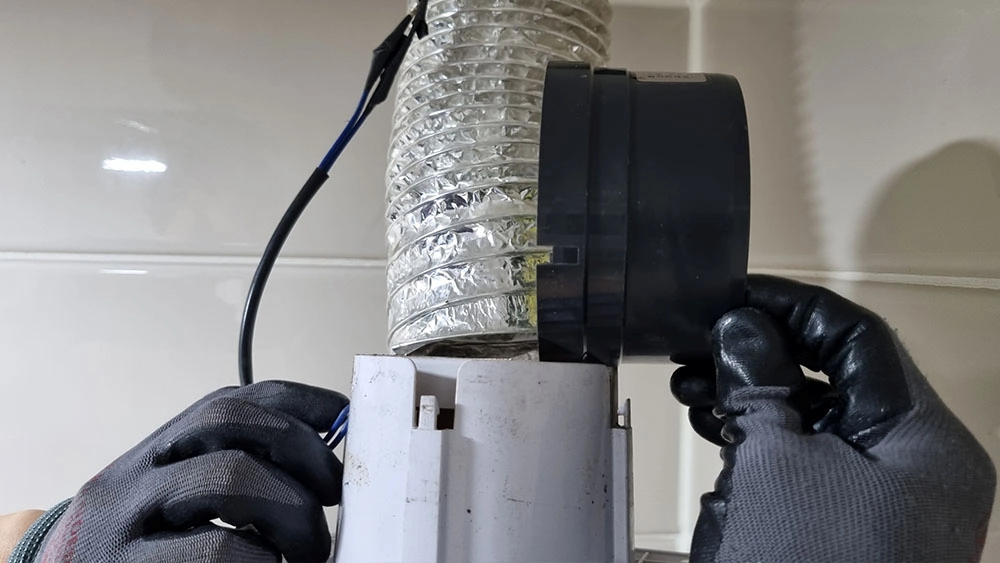

수동 방식의 환풍기에 댐퍼를 끼울 때는 공기가 흐르는 방향에 맞춰서 끼워야 합니다.

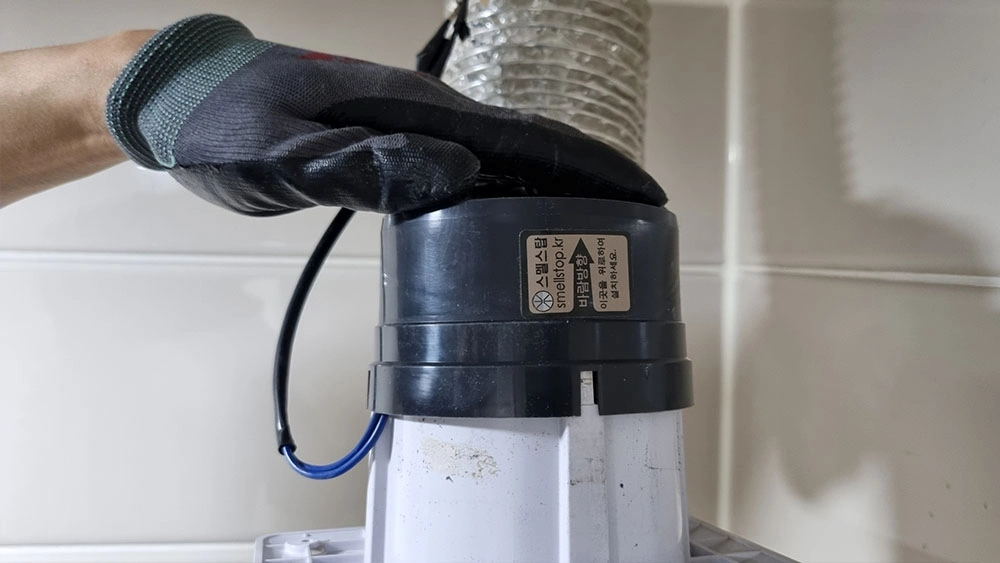

제가 연결한 댐퍼는 가운데 사진처럼 제품 표면에 공기가 흐르는 방향이 표시되어 있으며 그 방향에 맞춰 연결했습니다.

• 환풍기에 댐퍼를 연결하면 그만큼 환풍기의 높이가 높아지기 때문에 천장 위쪽에 공간이 충분한지 미리 확인합니다.
• 댐퍼 연결 부분의 지름이 배관의 지름 또는 환풍기 연결 부분 지름과 맞지 않는다면 별도의 연결 부품을 추가로 주문해서 연결해야 합니다.
• 일부 전동식 댐퍼 중에는 오른쪽 사진처럼 옆으로 배관을 연결하는 방식도 있으며 옆으로 연결하는 방식의 댐퍼를 설치할 때는 환풍기에 댐퍼를 연결한 상태에서 천장 구멍을 통과할 수 있는지 미리 확인하고 선택해야 합니다.

환풍기에 댐퍼를  연결할 때는  바람이 새는 곳이 없도록 연결해야 합니다.

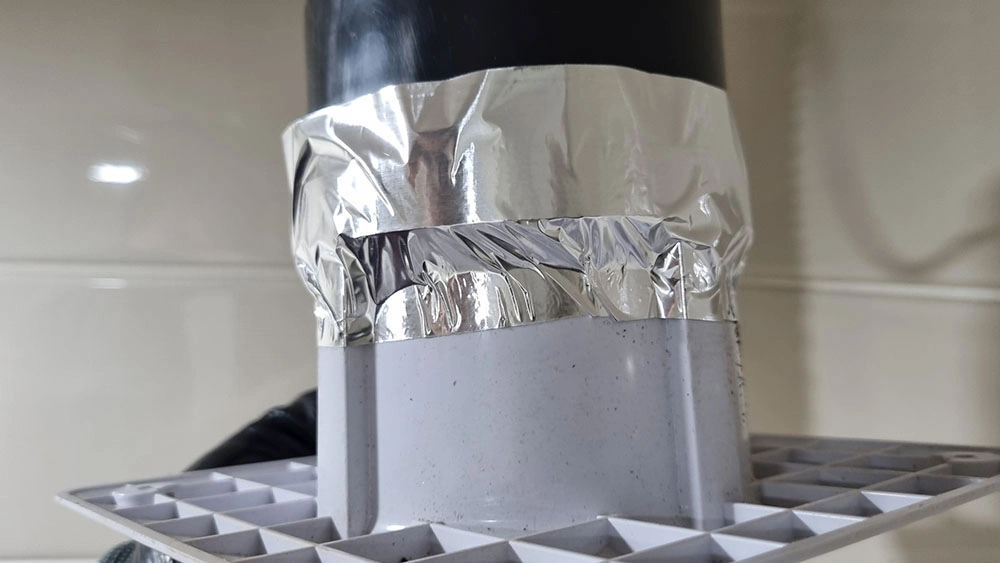

왼쪽 사진처럼 저희 환풍기에는 굴곡이 있어서 은박테이프를 사용해 조금 더 꼼꼼하게 붙여야 했습니다.

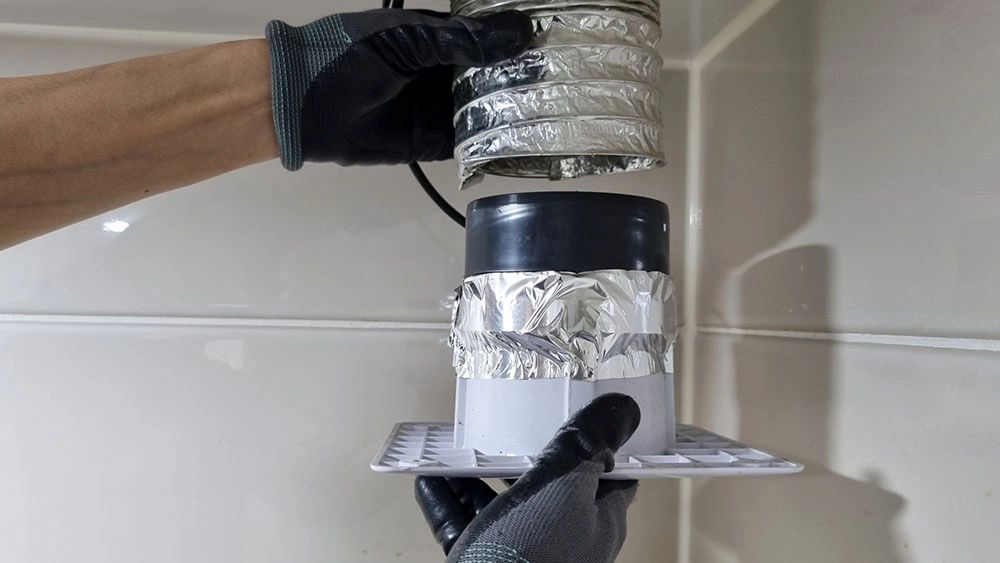

환풍기에 댐퍼를 연결한 후에는 가운데 사진처럼 위쪽에 배관을 연결하고 고정합니다.

배관을 고정할 때 은박테이프를 사용해도 되고 기존에 방식을 그대로 사용해도 됩니다.

다만 저는 길이가 긴 케이블타이가 없어서 오른쪽 사진처럼 두 개의 케이블타이를 연결해서 사용했습니다.

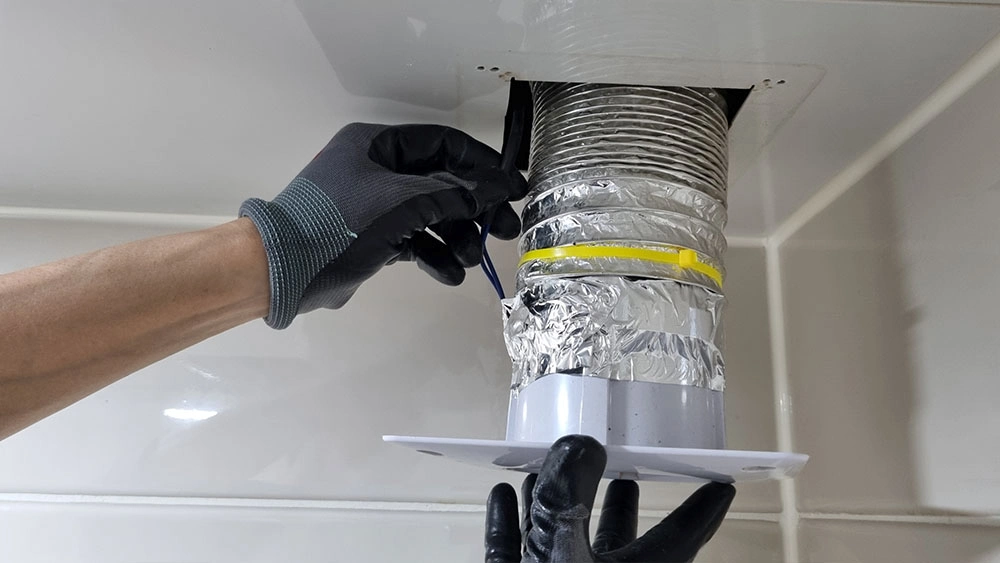

환풍기 댐퍼와 배관을 연결한 다음 왼쪽 사진처럼 전선을 천장 위로 밀어 넣고 배관을 최대한 짧게 정리해서 천장에 밀착시킵니다.

그리고 오른쪽 사진처럼 앞서 풀었던 고정 볼트를 이용해 환풍기를 천장에 고정합니다.

마지막으로 오른쪽 사진처럼 커버를 닫으면 환풍기에 댐퍼 연결 설치가 완료됩니다.

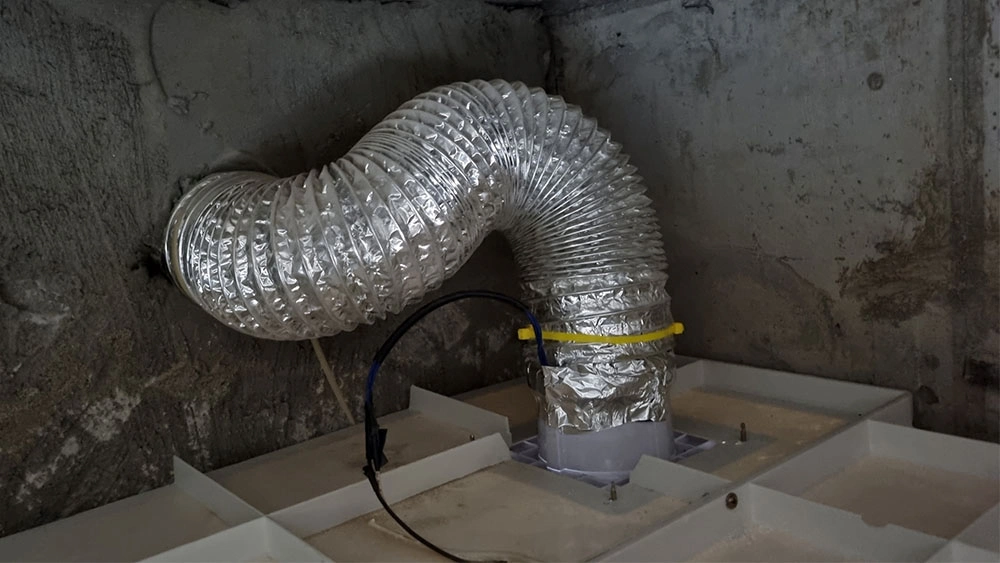

위에 사진은 댐퍼를 연결한 상태의 환풍기 배관 모습으로 환풍기에 연결된 배관은 최대한 짧고 단순한 형태로 되어 있어야 배기 효율을 높일 수 있습니다.

만약 배관이 길게 늘어나있고 구불구불 복잡한 모양으로 되어 있다면 짧고 단순한 모양으로 정리하는 것을 권장합니다.
