레이 브레이크등 교체 방향지시등 후진등 램프

기아 경차 레이(Ray) 후방 방향지시등 램프, 브레이크등, 미등, 후진등 램프 빼는 방법 및 교체방법

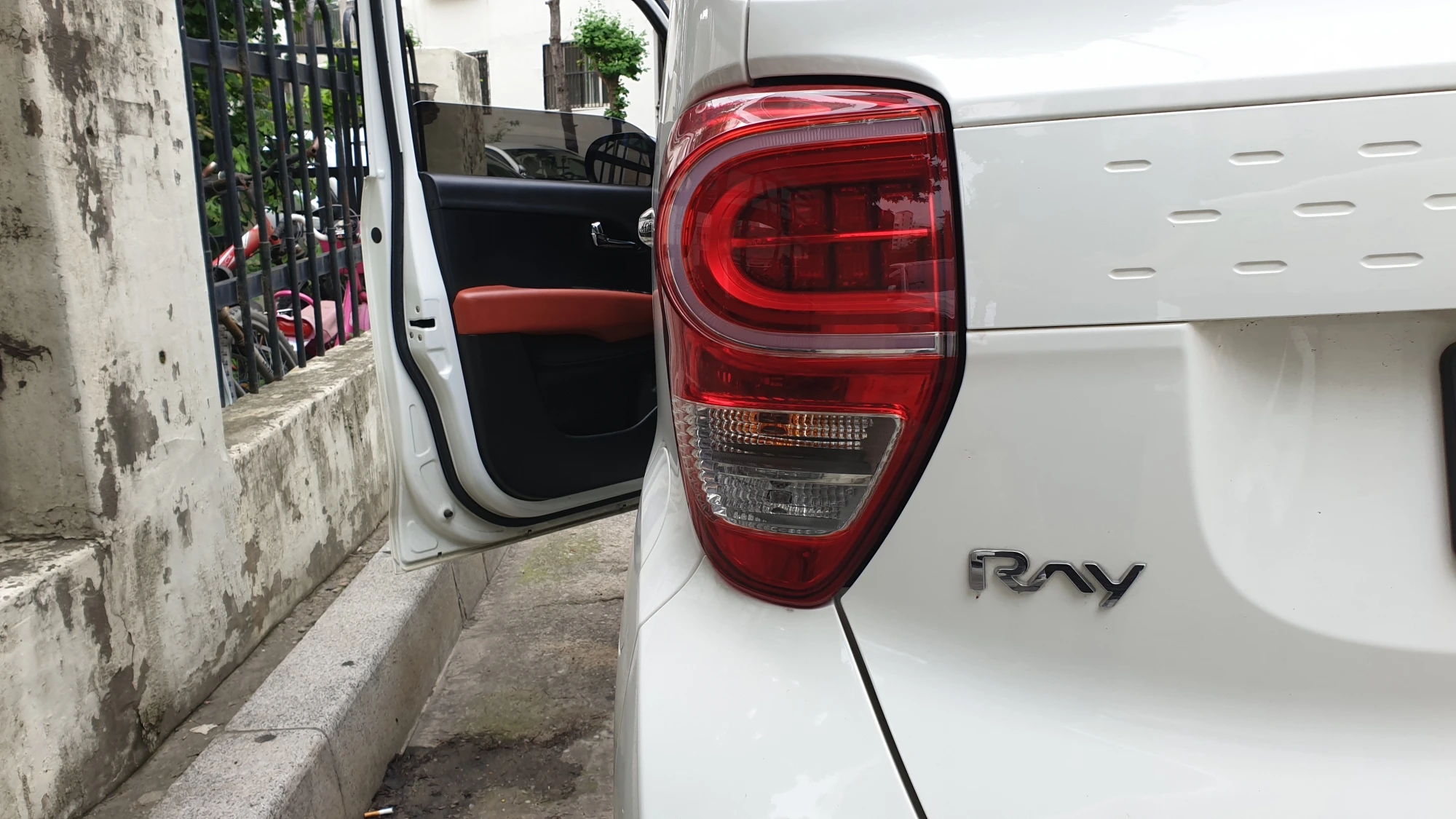

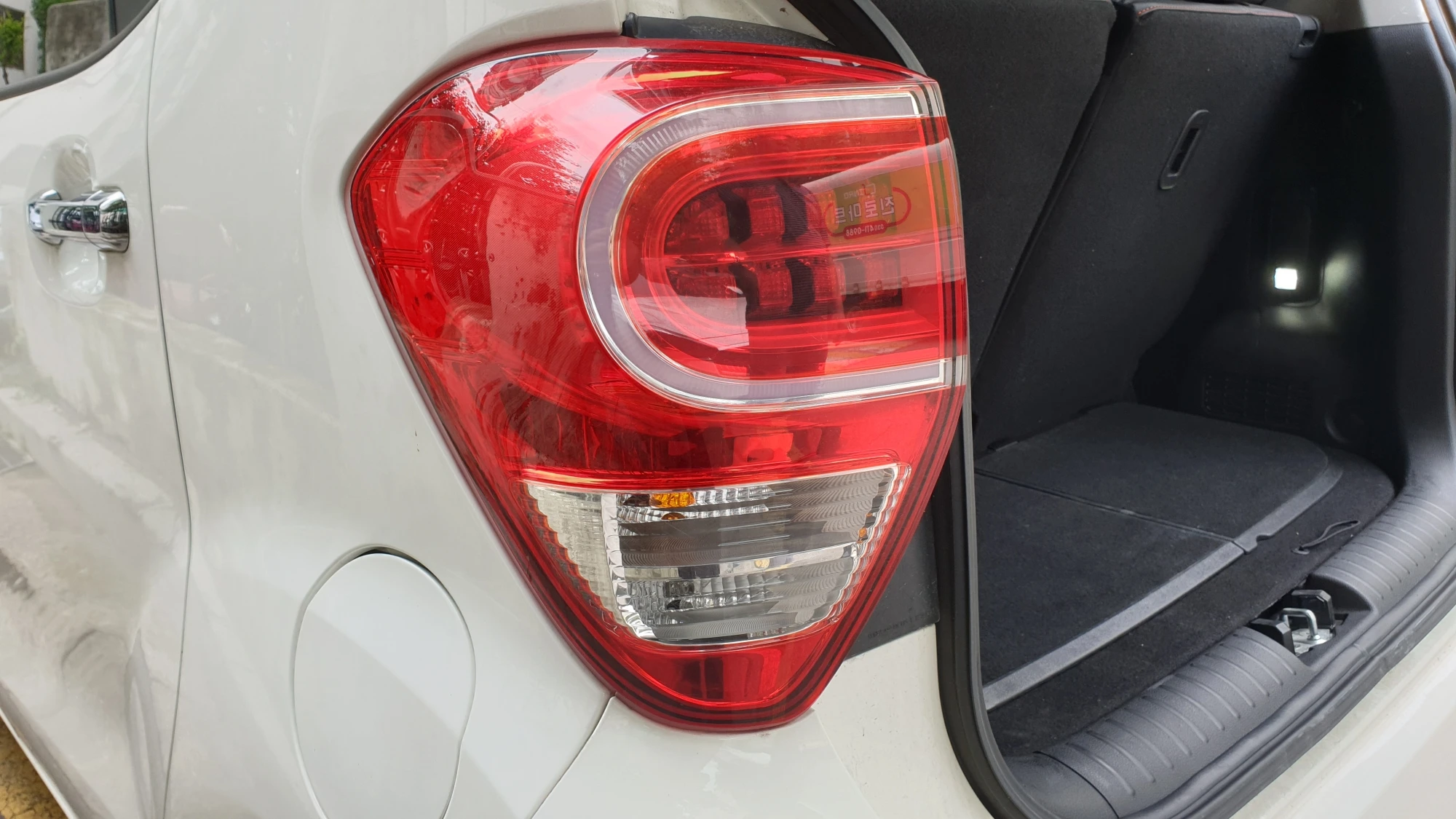

본문의 자동차는 2018년 출고된 경차 Ray(레이)이며 후방 등화장치 본체를 분리해서 브레이크등 겸용 미등 램프, 방향지시등 램프, 후진등 램프를 빼거나 교체하는 방법입니다.

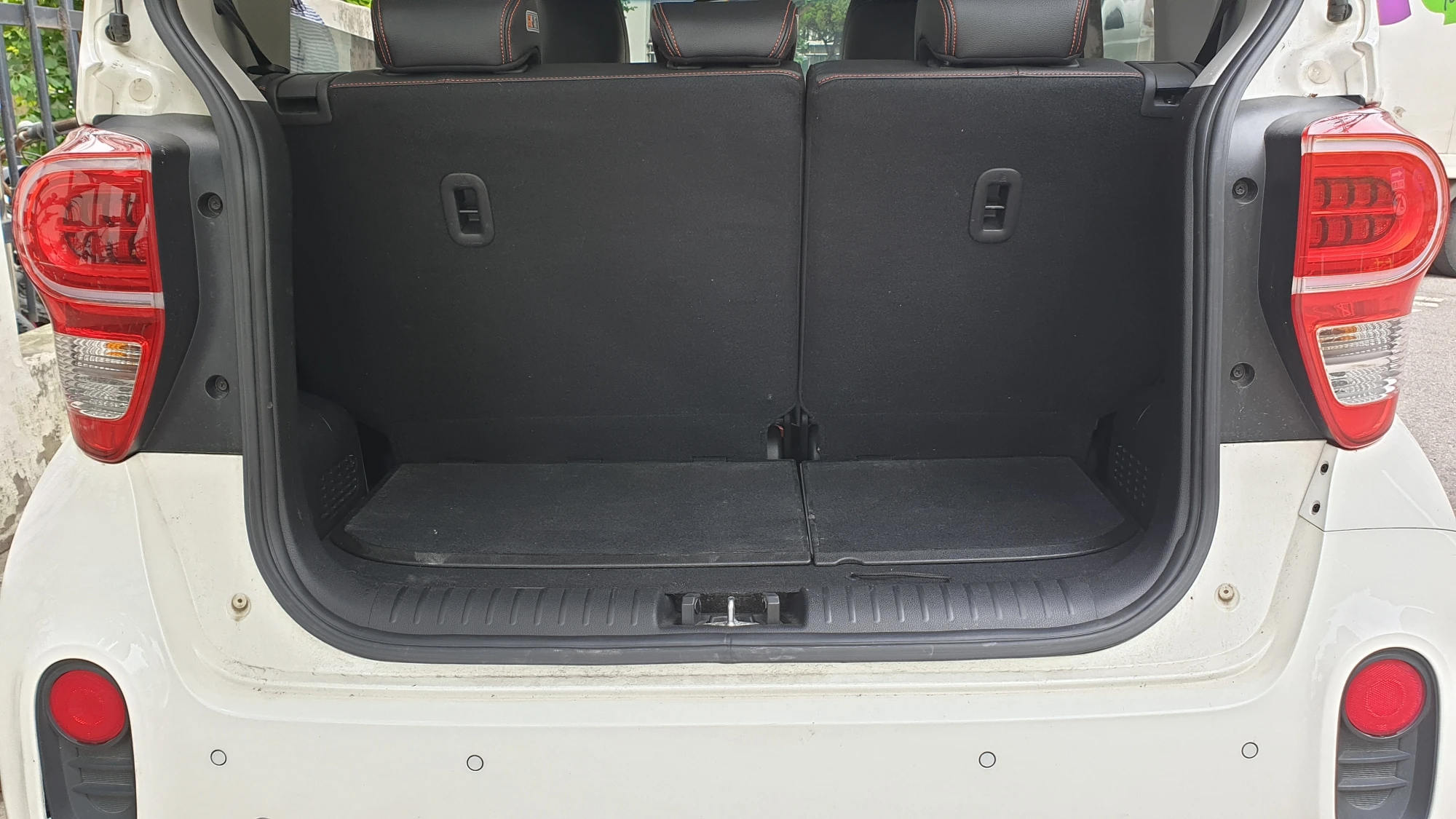

양쪽 등화장치는 대칭 형태로 되어 있으며 본문에서는 운전석 뒤쪽 등화장치를 가지고 작업을 했으며 반대쪽 등화장치의 램프 교체 방법은 동일합니다.

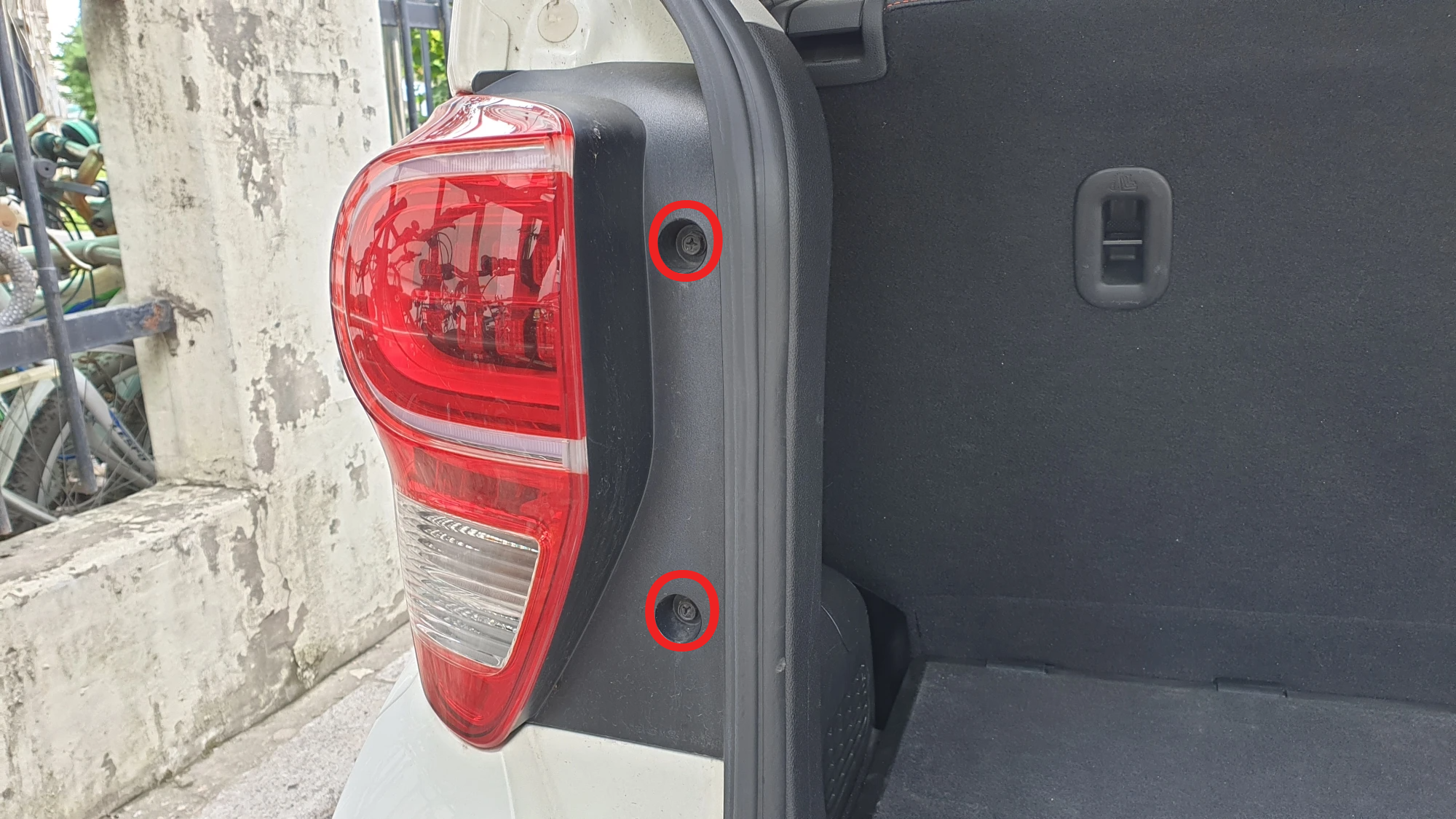

먼저 해치백 트렁크 도어를 열고 왼쪽 사진 동그라미 안에 고정 볼트를 모두 풀어줍니다.

해당 볼트를 10mm 복스를 사용하거나 십자드라이버를 사용해서 풀 수 있지만 스패너 공구로는 매우 불편하거나 풀 수 없을 수도 있습니다.

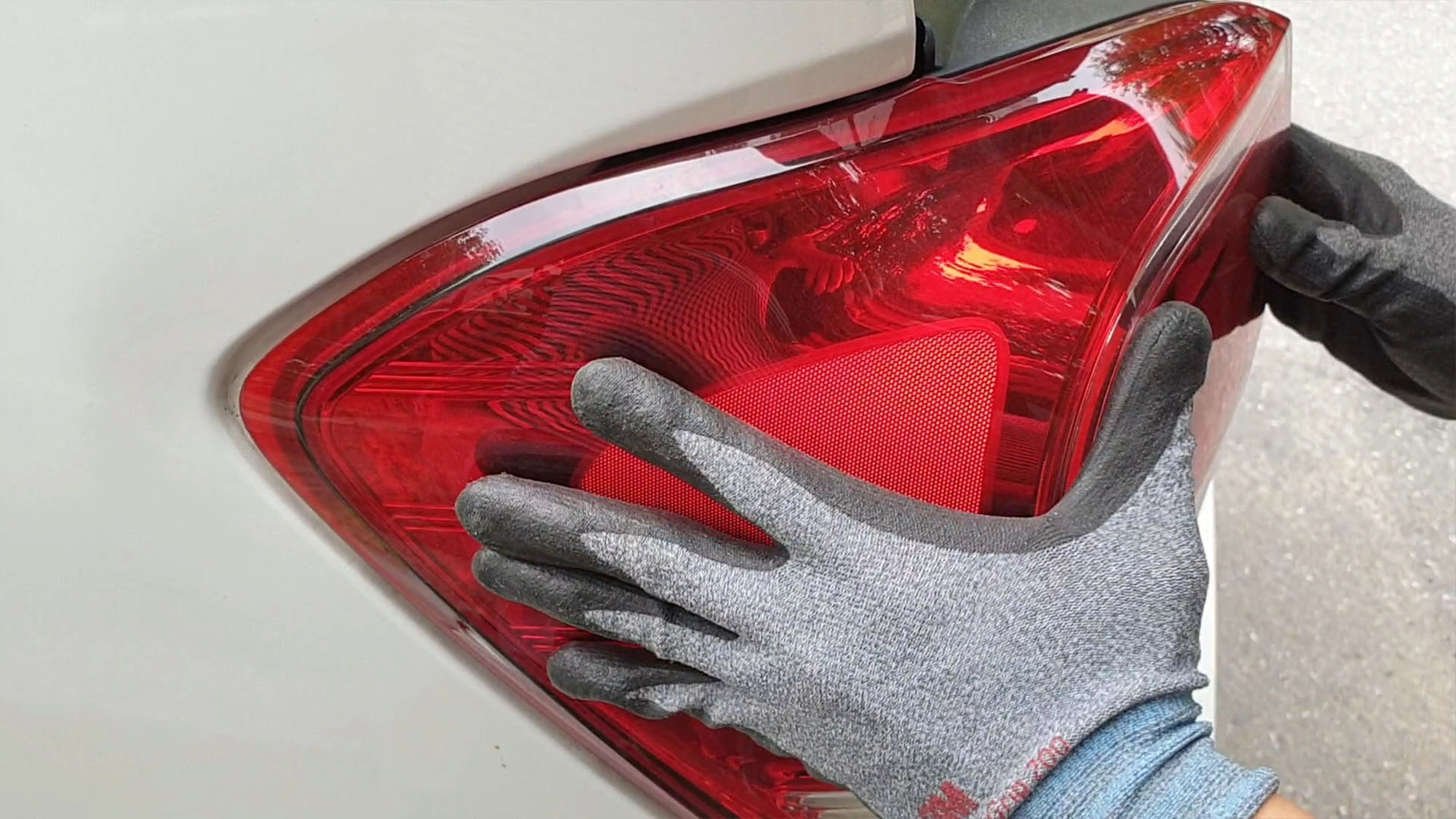

두 개 볼트를 모두 풀고 본체를 뒤쪽으로 당기면 빠집니다.

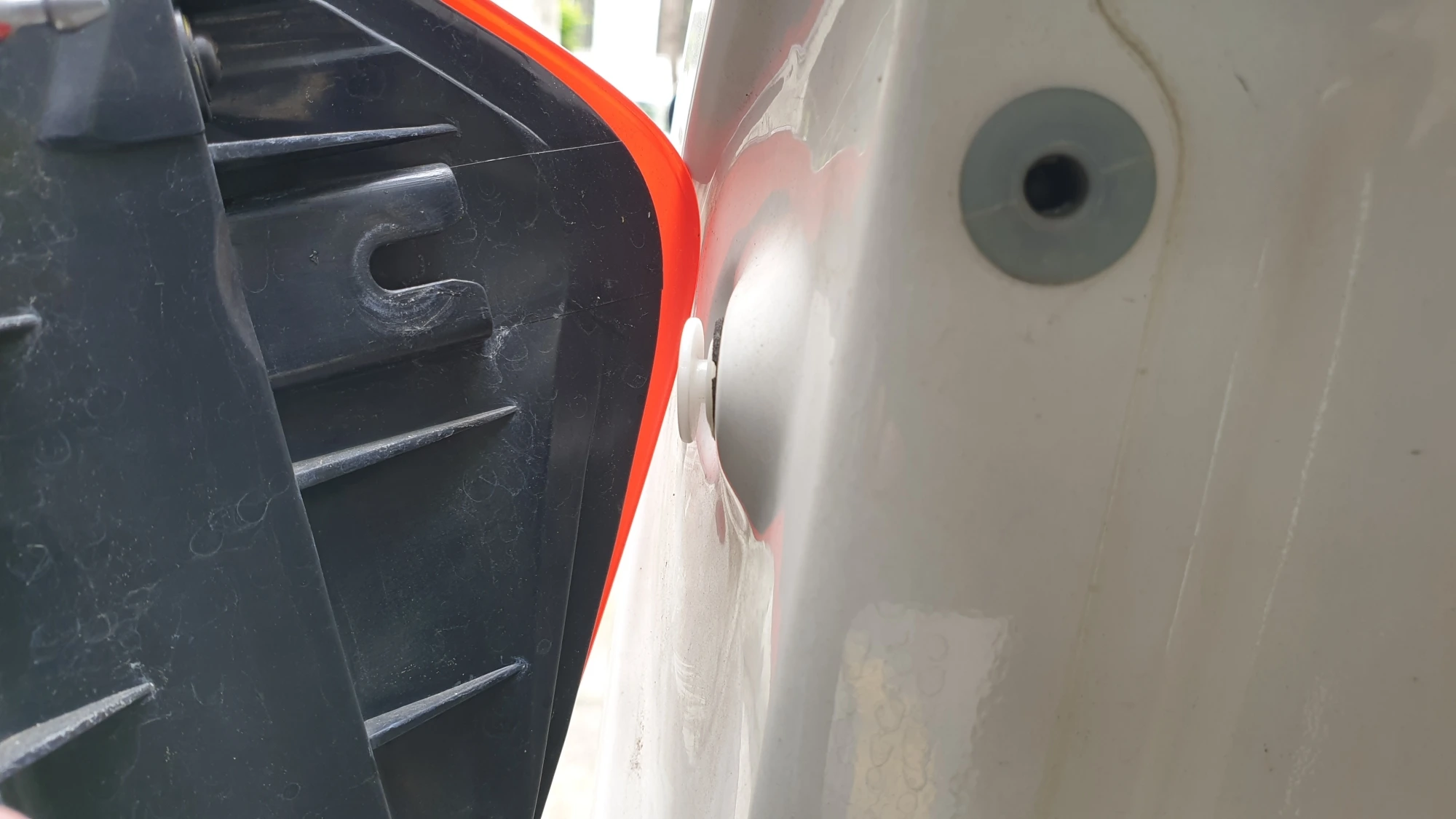

후방 등화장치 본체 옆면은 오른쪽 사진처럼 홈에 끼워져 있기 때문에 등화장치를 뒤쪽으로 당겨서 빼내야 하는데 면장갑이나 맨손으로는 미끄러울 수 있으며 고무코팅 장갑을 착용하면 조금 더 쉽게 당길 수 있습니다.

이때 지긋이 힘줘서 당기기보다는 강한 힘으로 짧게 힘줘서 당겨야 쉽게 빠지는 것 같습니다.

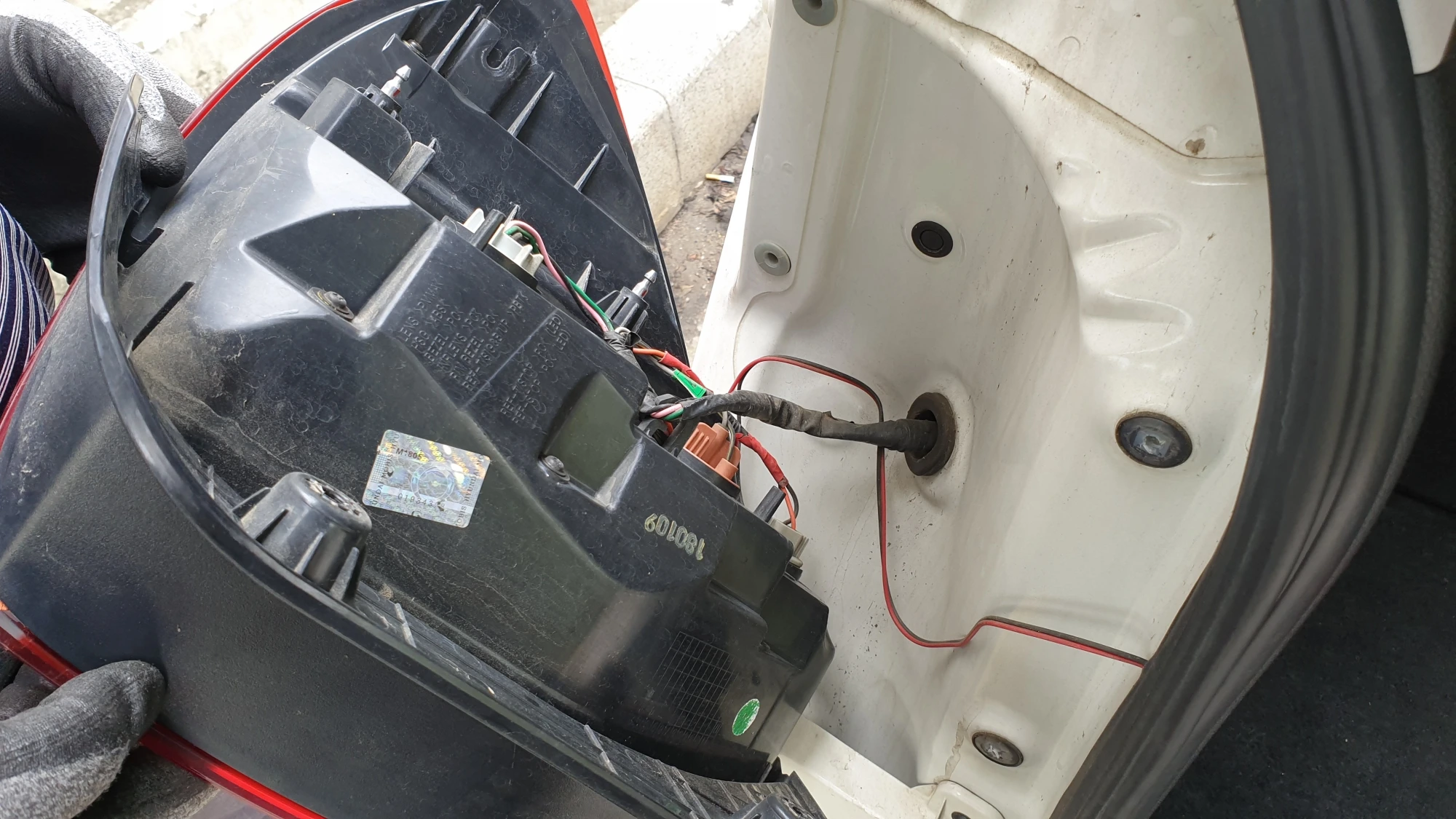

후방 등화장치 본체에는 왼쪽 사진처럼 전선이 연결되어 있고 길이가 길지 않기 때문에 등화장치 본체를 분리하거나 분리 후에 전선이 당겨지지 않도록 주의해야 합니다.

전선에 무리한 장력이 작용하면 전선이 끊어지거나 소켓에서 빠질 수 있고 그렇게 되면 작업량이 늘고 부품을 새로 준비해야 할 수도 있습니다.

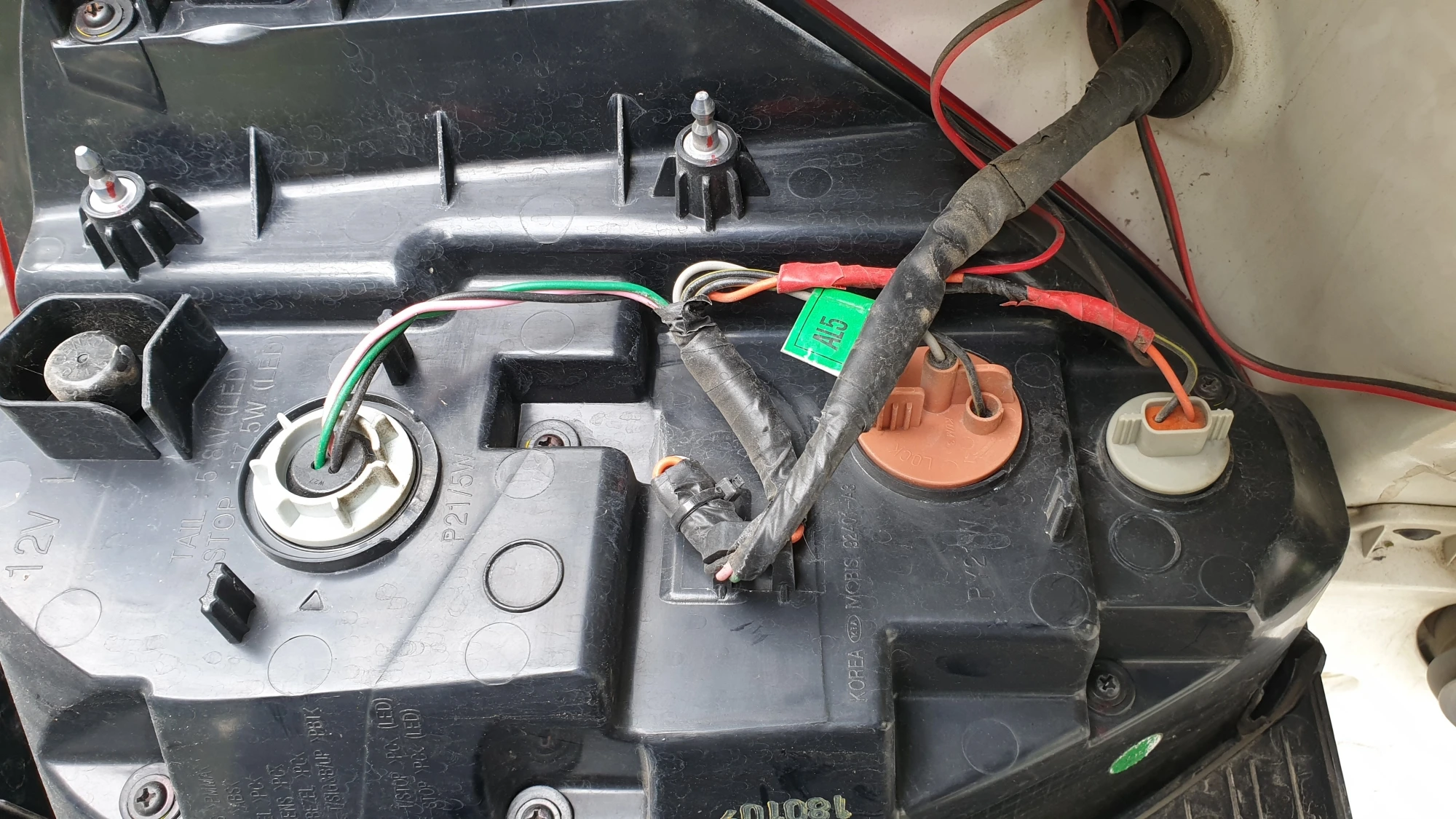

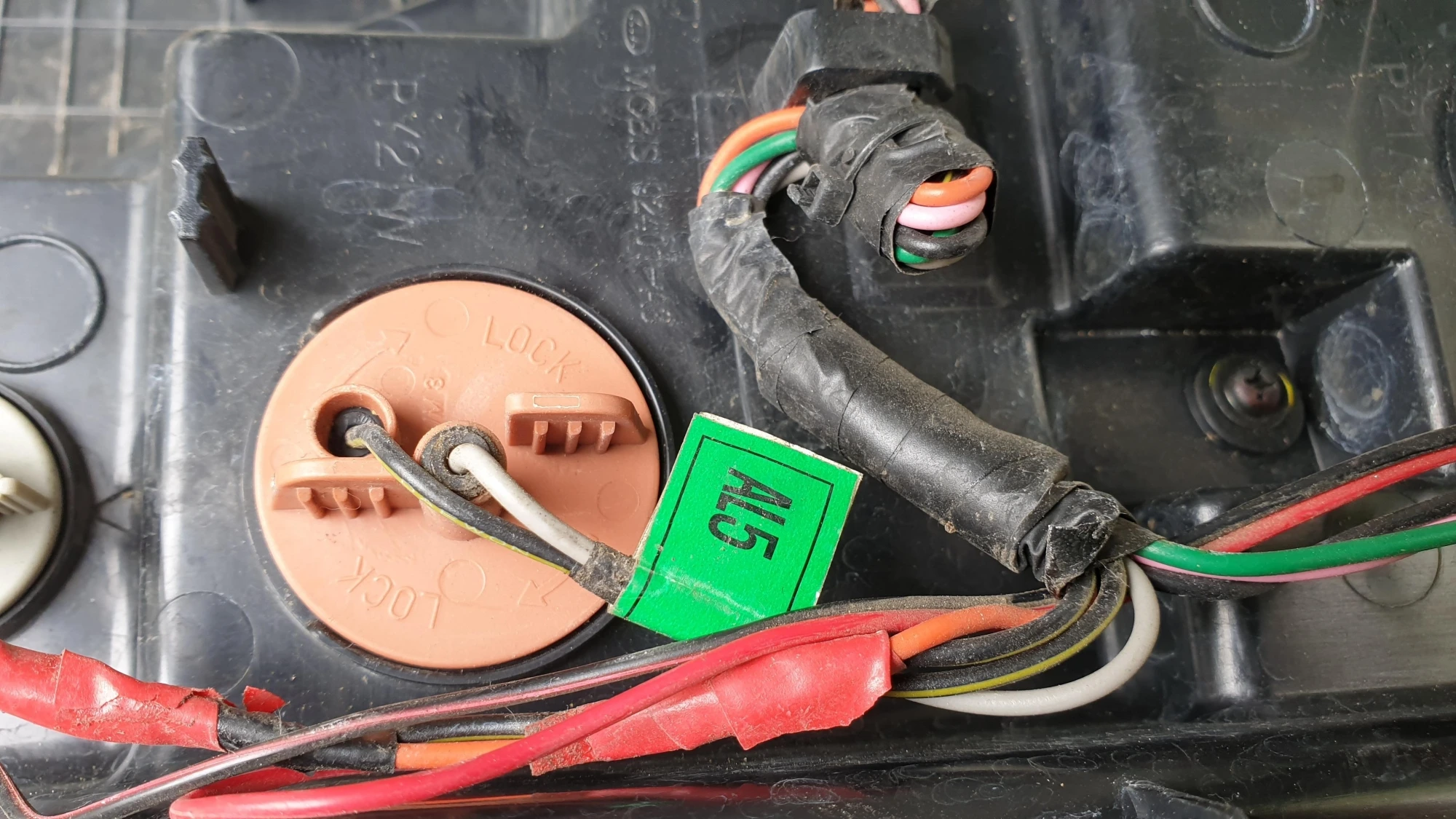

램프 본체에는 오른쪽 사진처럼 세 개의 소켓이 끼워져 있습니다.

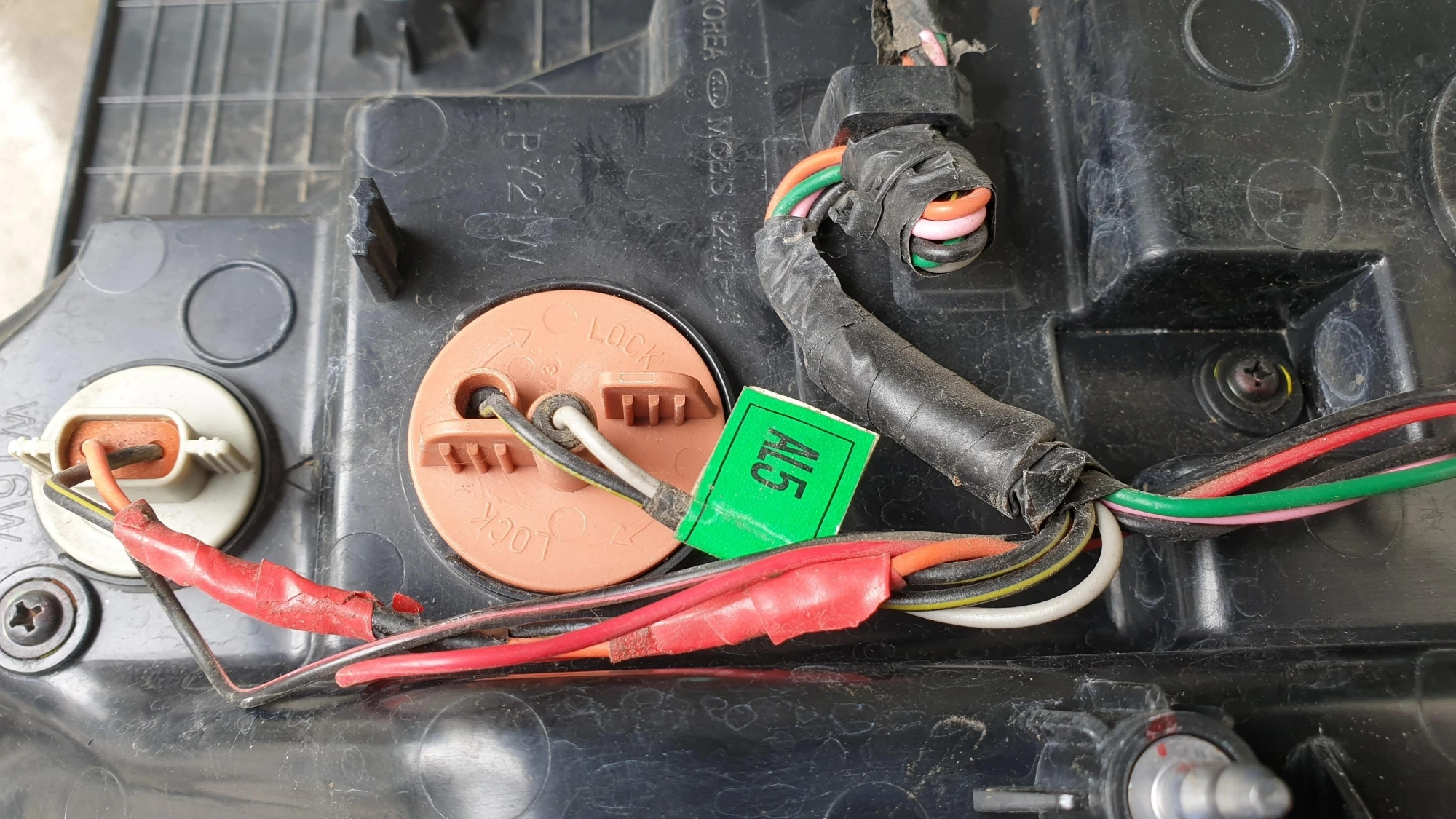

가장 왼쪽 회색 소켓에는 미등 겸용 브레이크등 램프가 끼워져 있고 가운데 주황색 소켓에는 방향지시등 램프가 끼워져 있으며 가장 오른쪽 흰색 소켓에는 후진등 램프가 끼워져 있습니다.

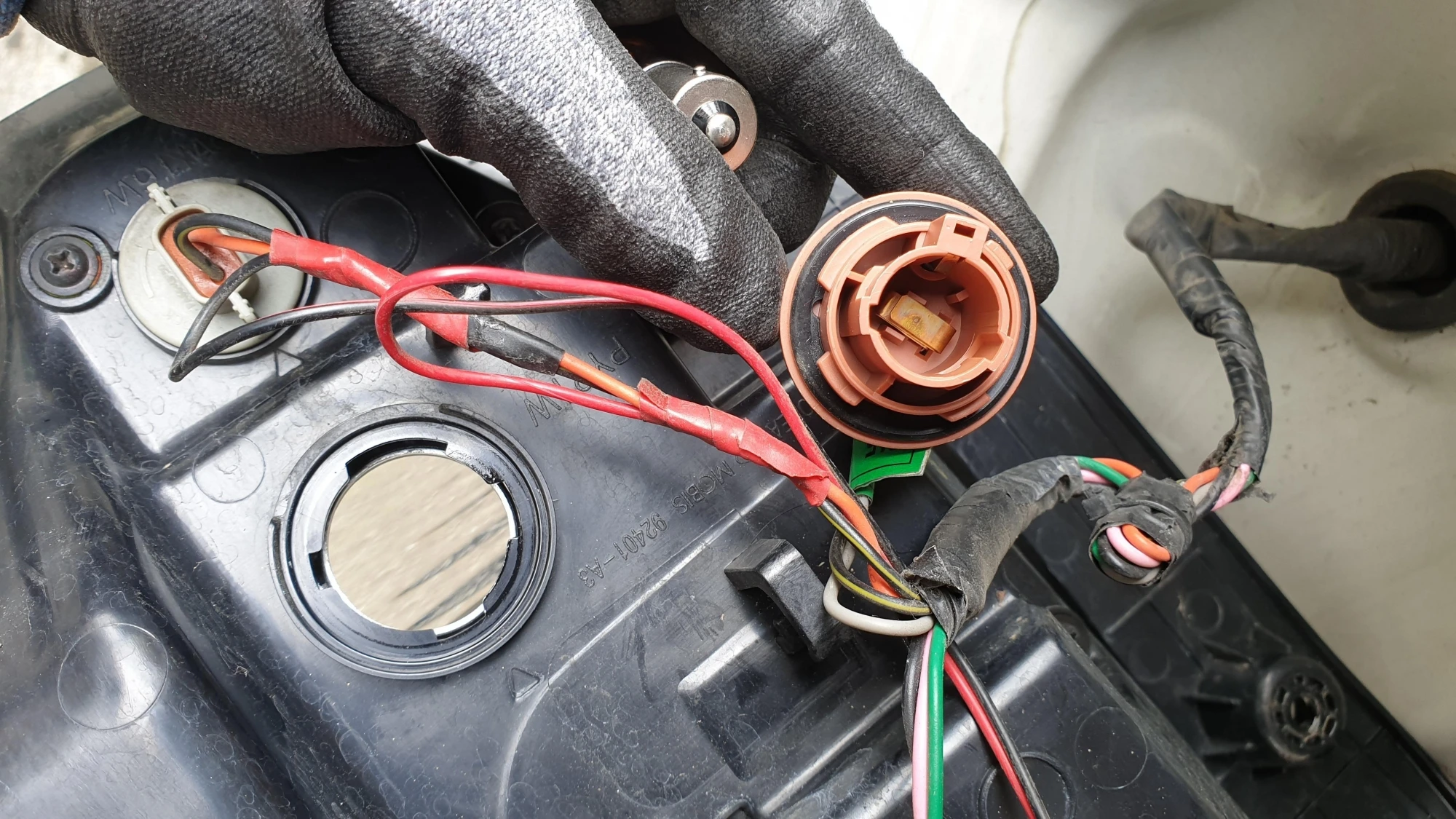

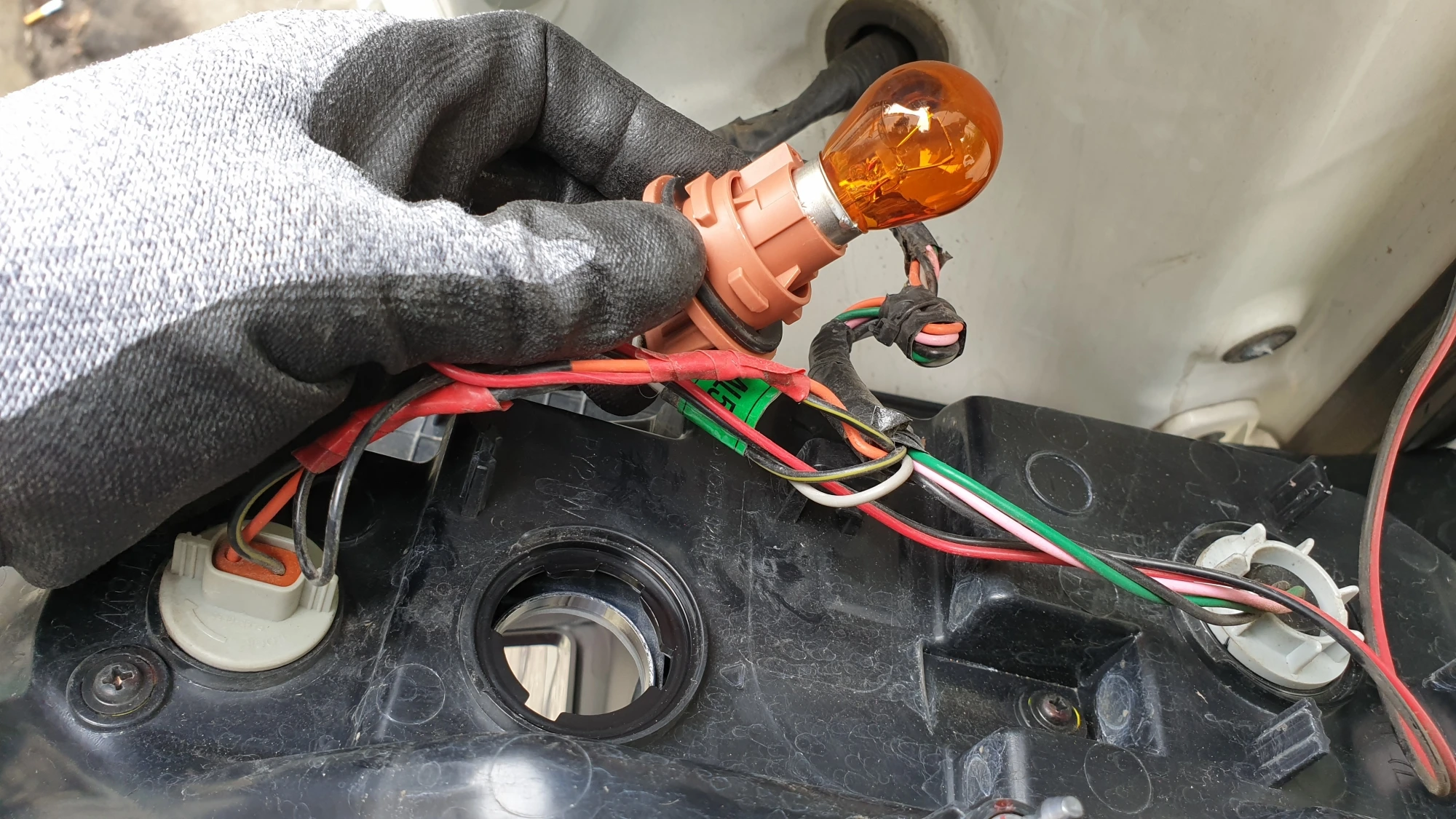

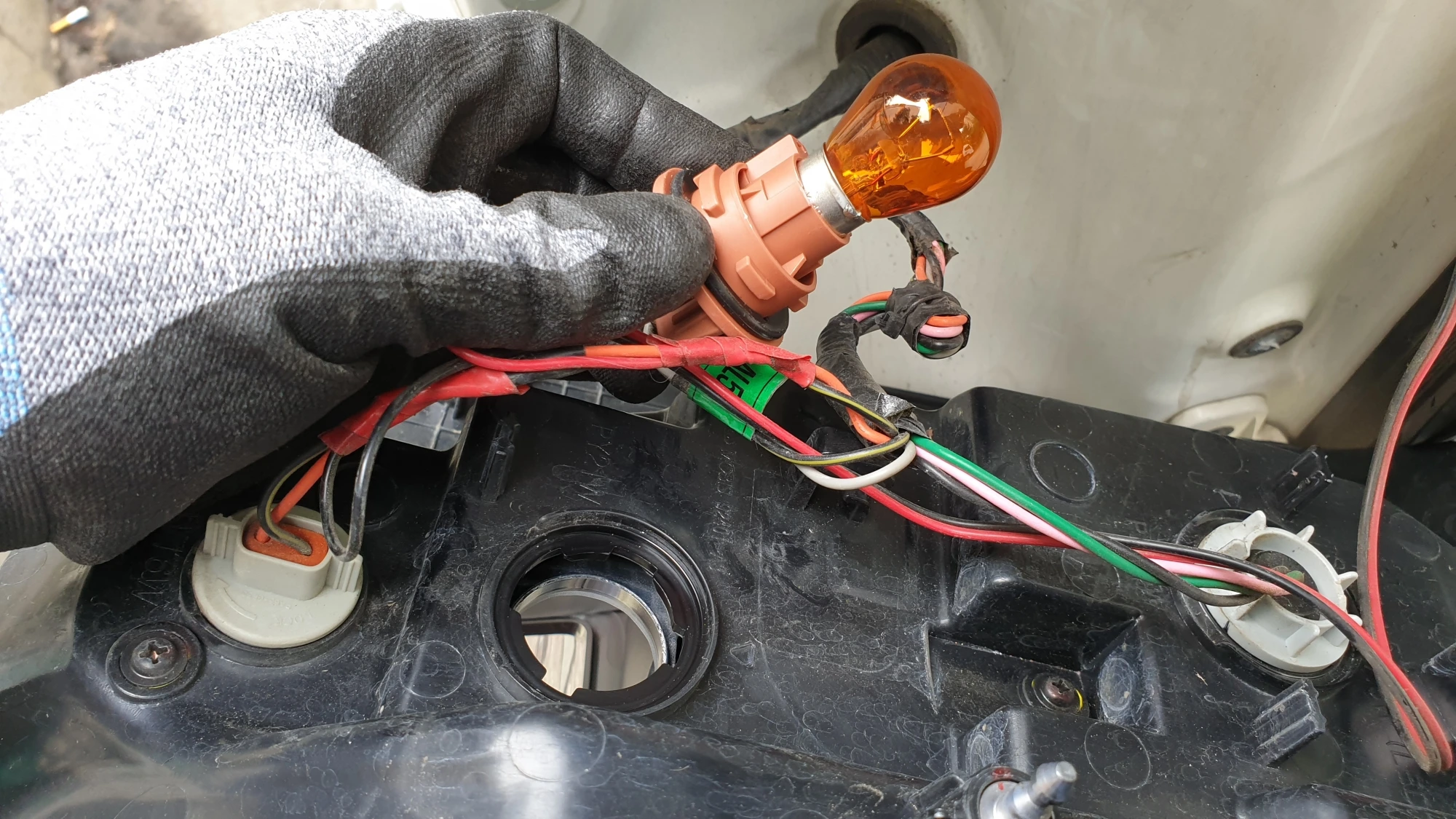

소켓의 손잡이를 이용해 소켓을 반시계 방향으로 60~90도 정도 돌리면 오른쪽 사진처럼 램프가 끼워진 상태로 소켓이 빠집니다.

램프를 소켓 방향으로 누른 상태에서 램프를 반시계 방향으로 돌리면 소켓에서 빠집니다.

주의 : 자동차 등화장치 램프를 빼거나 끼울 때는 시동을 끄고 해당 장치의 스위치를 꺼놓은 상태에서 작업하는 것이 안전합니다.

자동차 등화장치 램프를 교체할 때는 규격에 맞는 것을 사용해야 합니다.

전구 모양의 램프는 단자 위치와 개수, 용량 등을 확인하고 동일한 규격의 램프를 준비해야 합니다.

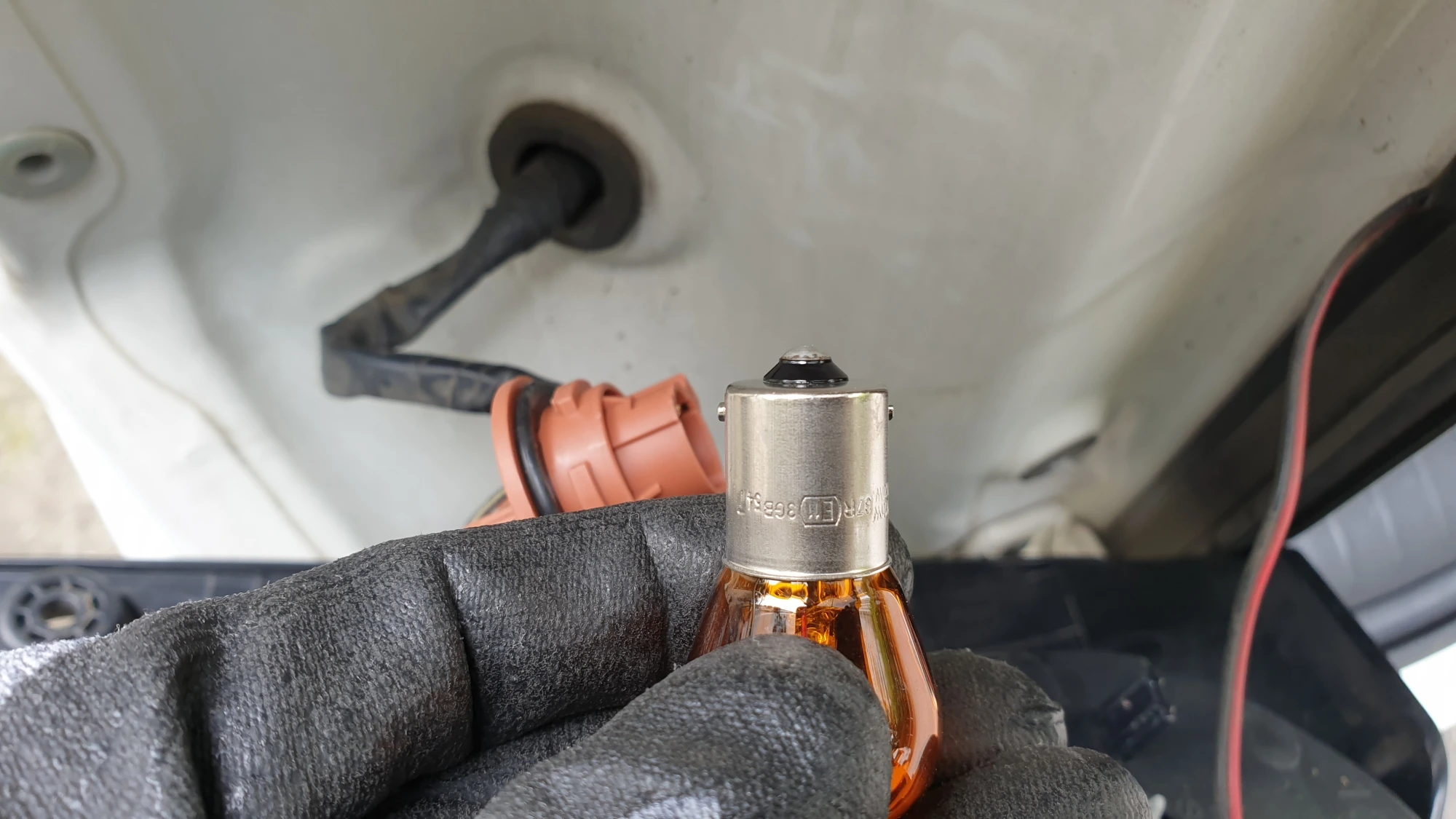

램프 아래쪽에는 위에 사진에 보이는 것처럼 양쪽 옆면과 바닥 부분에 단자가 있습니다.

해당 램프는 양쪽 옆면 단자의 높이가 동일하지만 미등 겸용 브레이크등 램프처럼 두 가지 기능이 함께 있는 램프는 양쪽 옆면 단자의 높이가 서로 다릅니다

또한 바닥면에 단자 역시 해당 램프는 단자가 한 개지만 두 가지 기능이 함께 있는 램프는 바닥면에 단자 개수가 두 개입니다.

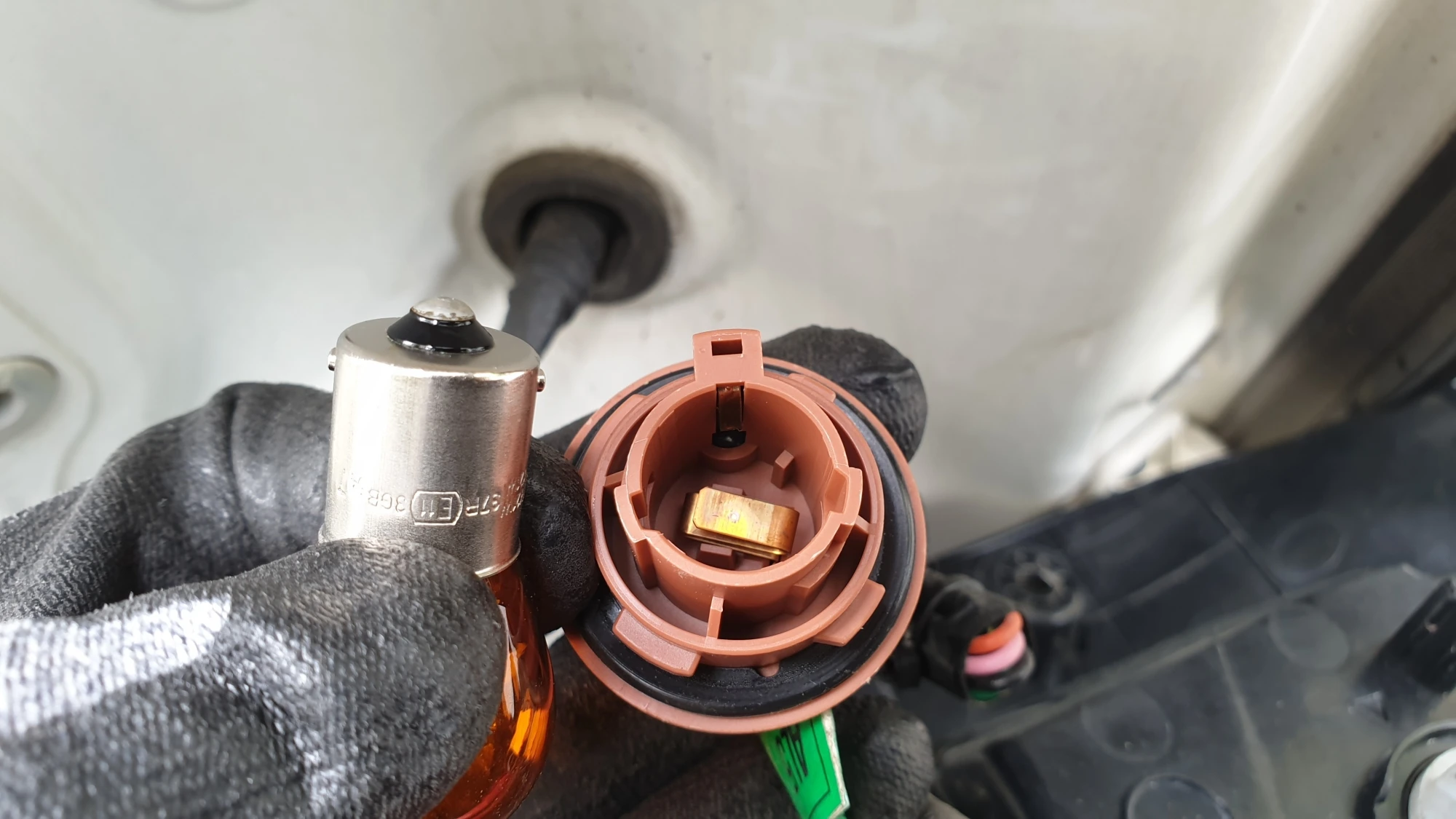

위에 사진 소켓을 보면 램프 옆면 단자를 끼우는 홈이 소켓 중심을 기준으로 약간 삐딱한 위치에 있지만 양쪽 홈의 위치가 소켓 중심을 기준으로 일진선 상에 위치에 있는 것도 있습니다.

램프를 다시 끼울 때는 램프 옆면에 단자를 소켓 옆면 홈에 맞춰서 끼우고 소켓 방향으로 힘줘서 누른 상태에서 시계 방향으로 돌려서 끼웁니다.

램프를 소켓에 끼운 다음 해당 등화장치 스위치를 켜서 해당 램프가 정상적으로 작동하는지 확인합니다.

그리고 오른쪽 사진처럼 등화장치 본체에 소켓을 끼우고 시계 방향으로 돌려서 고정합니다.

등화장치 본체를 차체에 끼울 때는 차량 뒤쪽에서 앞쪽으로 밀어 넣어 끼워야 합니다.

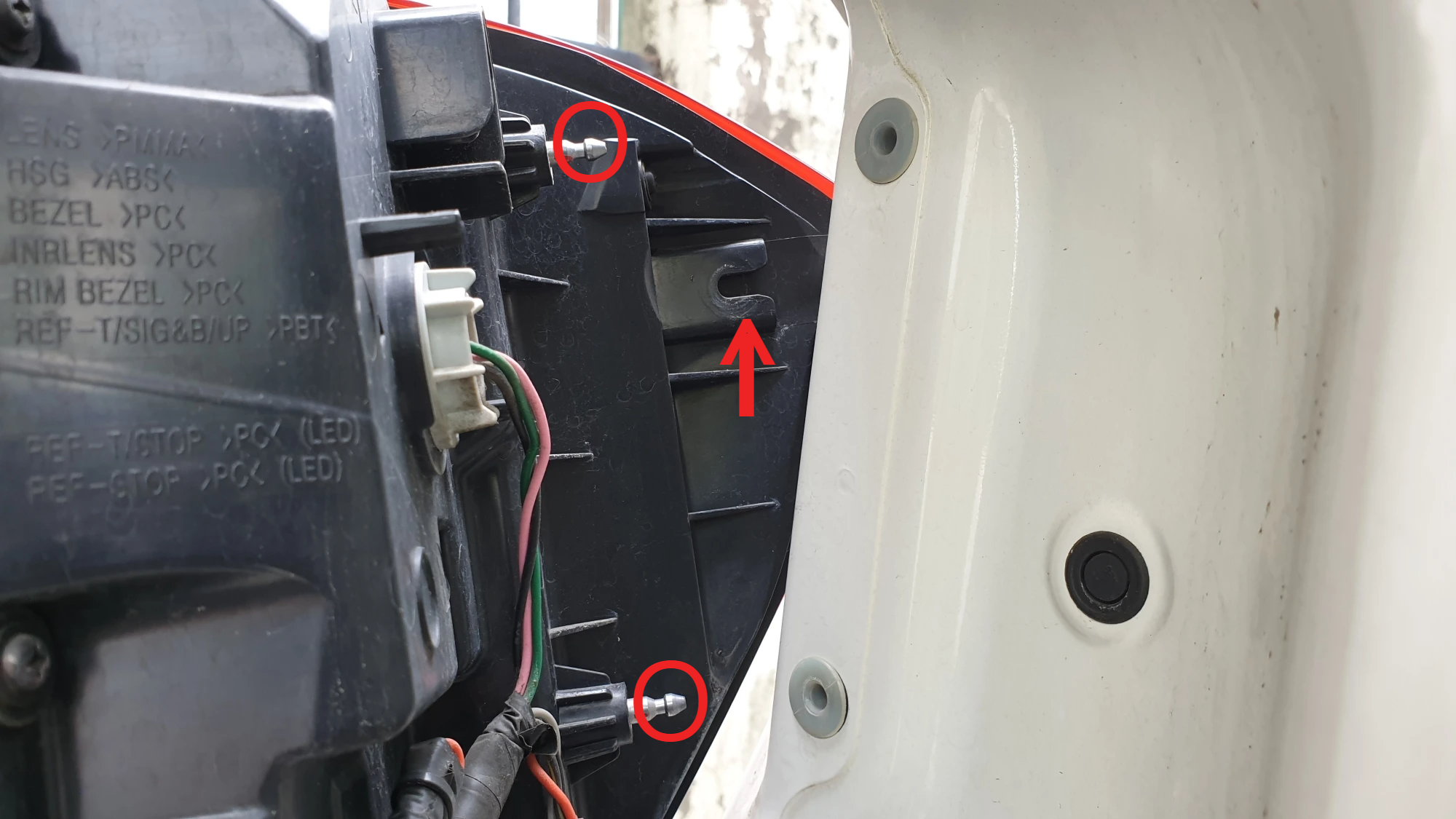

이때 왼쪽 사진 동그라미 안에 튀어나온 부분을 차체에 구멍에 맞춰 끼워야 하고 화살표가 가리키는 홈이 차체 옆면 튀어나온 부분에 끼워지도록 오른쪽 사진처럼 옆면을 차체에 밀착시킨 상태에서 앞쪽으로 밀어 넣어야 합니다.

마지막으로 앞서 풀었던 10mm 볼트 두 개를 조여 고정하면 램프 교체가 완료됩니다.

램프를 교체한 후에는 교체한 램프뿐만 아니라 다른 램프들의 정상 작동 여부도 확인합니다.
