1톤 트럭 봉고 상향등 하향등 깜빡이 미등 전구 교체

1톤 트럭 탑차 봉고3 전조등 상향등 하향등 깜빡이 미등 전구 빼는 법 교체 방법

본문의 자동차는 1톤 트럭 탑차 2019년식 봉고 3입니다.

봉고 상향등 하향등 깜빡이 미등 전구 교체 순서

1. 보닛 열기
2. 전조등 본체 고정 볼트를 풀기
3. 전조등에 연결된 전원 잭 분리
4. 교체할 장치의 커버를 열고 전구 분리(깜빡이 미등 전구는 소켓에서 분리)
5. 새 전구를 끼우고 커버 닫기(깜빡이 미등 전구는 소켓에 끼우기)
6. 전조등 본체에 전원 케이블 잭 연결
7. 전조등 본체를 차체에 밀착 후 볼트로 고정
8. 보닛 닫기

자동차에 전구 및 등화장치에 전구를 빼거나 교체할 때는 시동을 끄고 해당 장치의 스위치가 꺼진 상태에서 작업하는 것이 안전합니다.

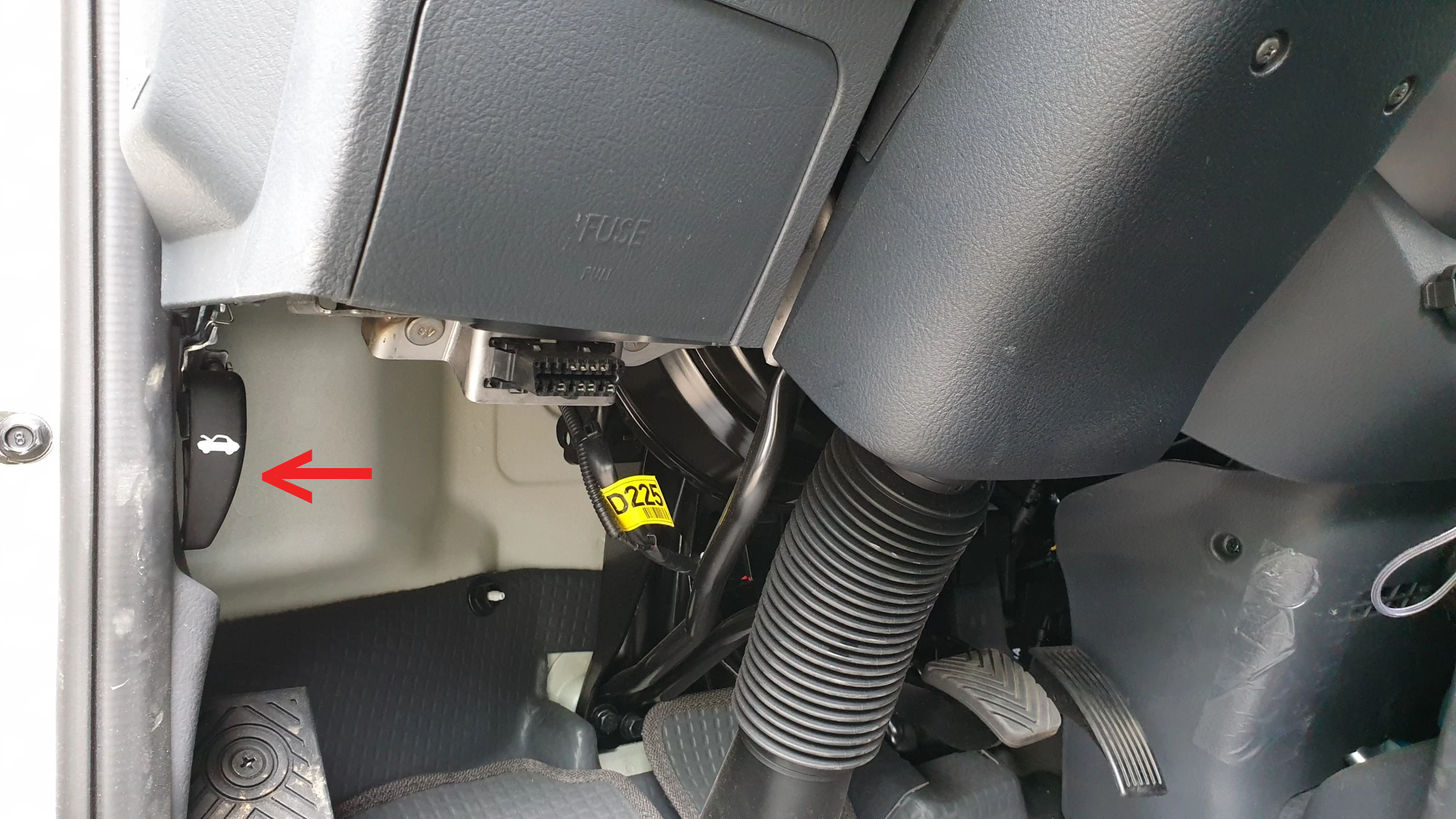

왼쪽 사진 화살표가 가리키는 것은 보닛 열림 레버로 운전석 대시보드 왼쪽 아래에 있습니다.

레버를 당기면 보닛 앞쪽이 조금 올라옵니다.

조금 올라온 보닛 앞쪽 틈을 조금 더 들어 올리면 안쪽 가운데쯤에 옆으로 미는 손잡이가 보이며 해당 손잡이를 옆으로 밀어준 상태에서 보닛을 들어 올리면 됩니다.

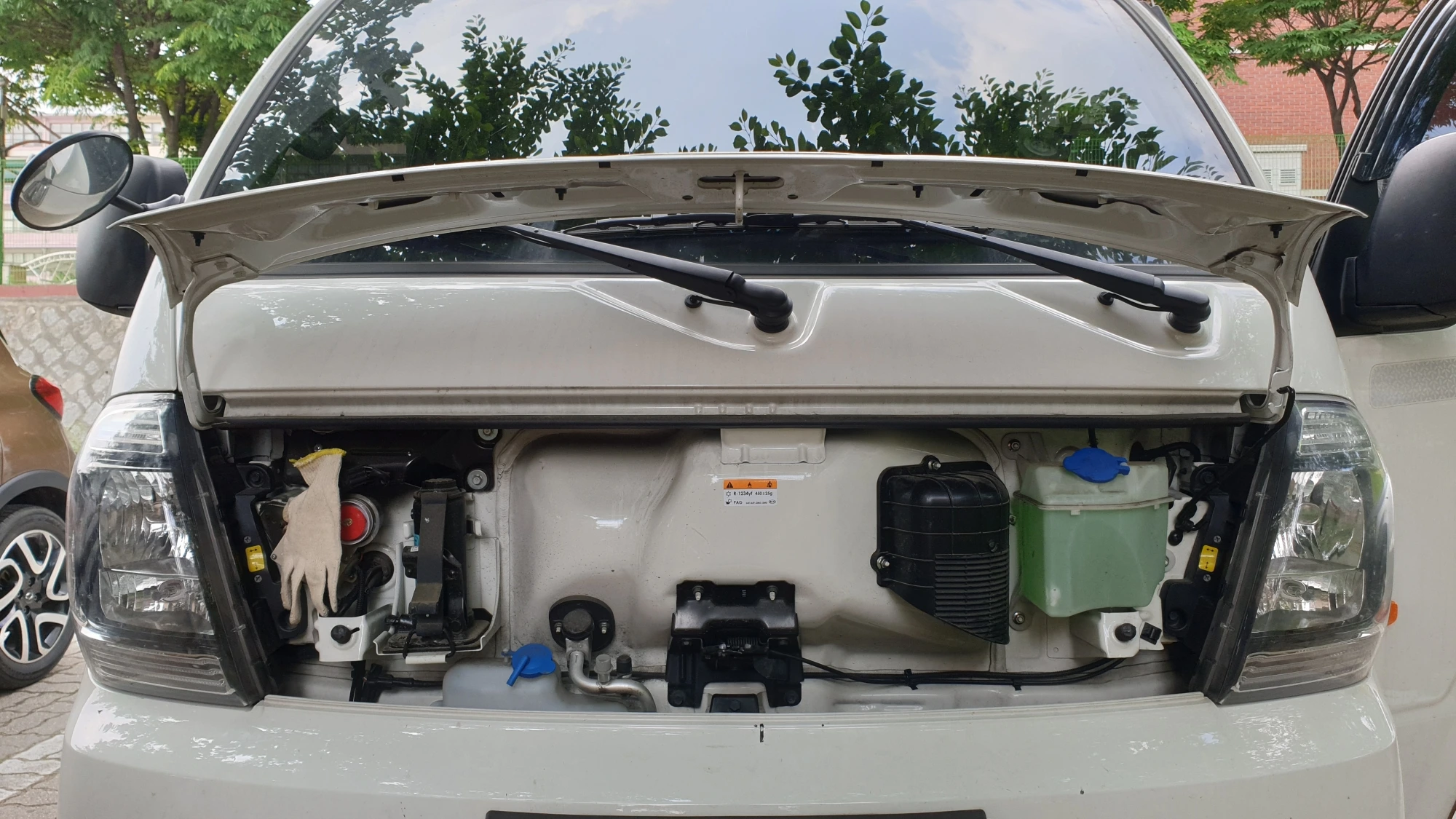

보닛을 들어 올린 후에는 오른쪽 전조등 옆에 지지대를 세워 보닛이 닫히지 않도록 받쳐줍니다.

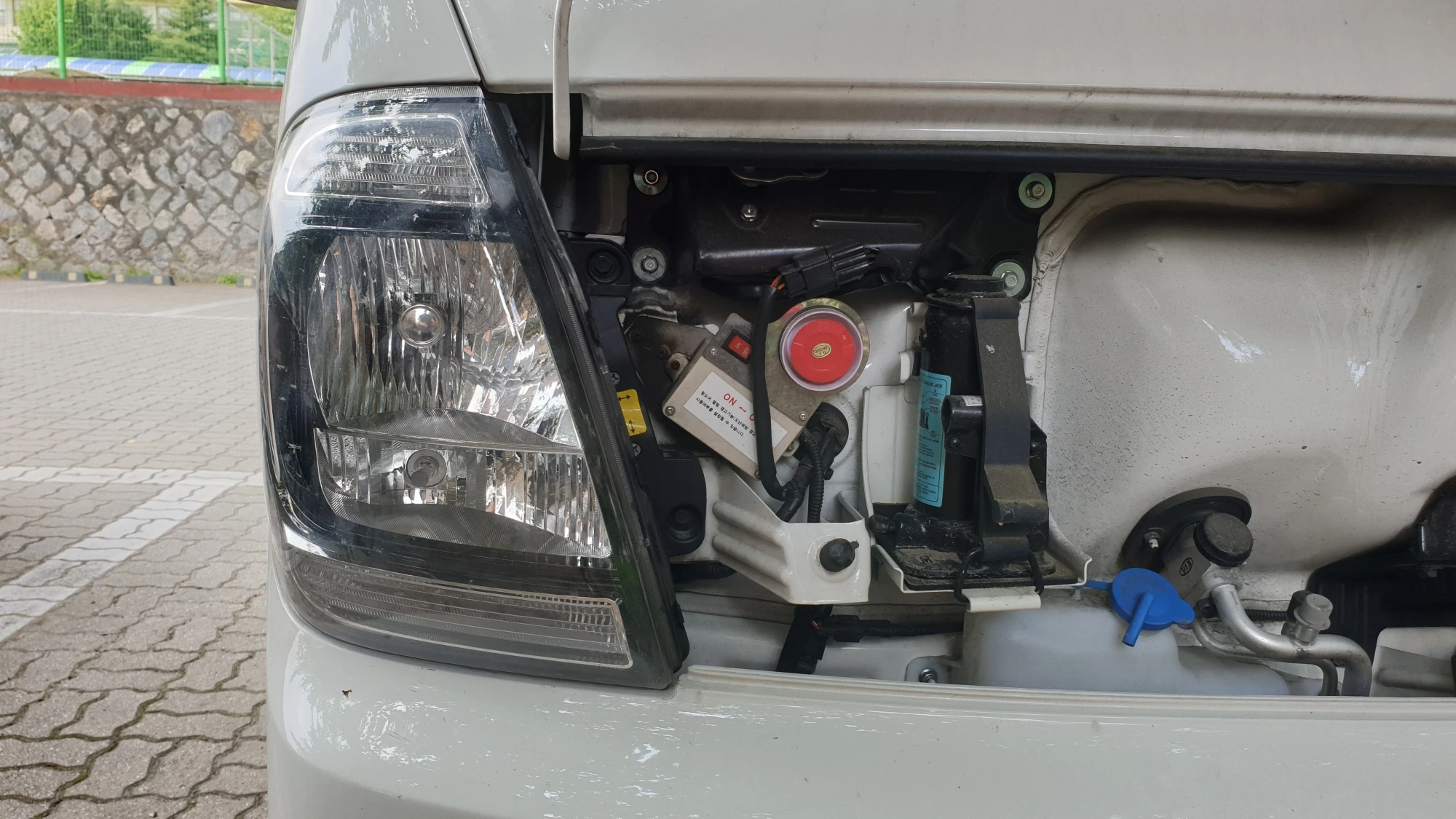

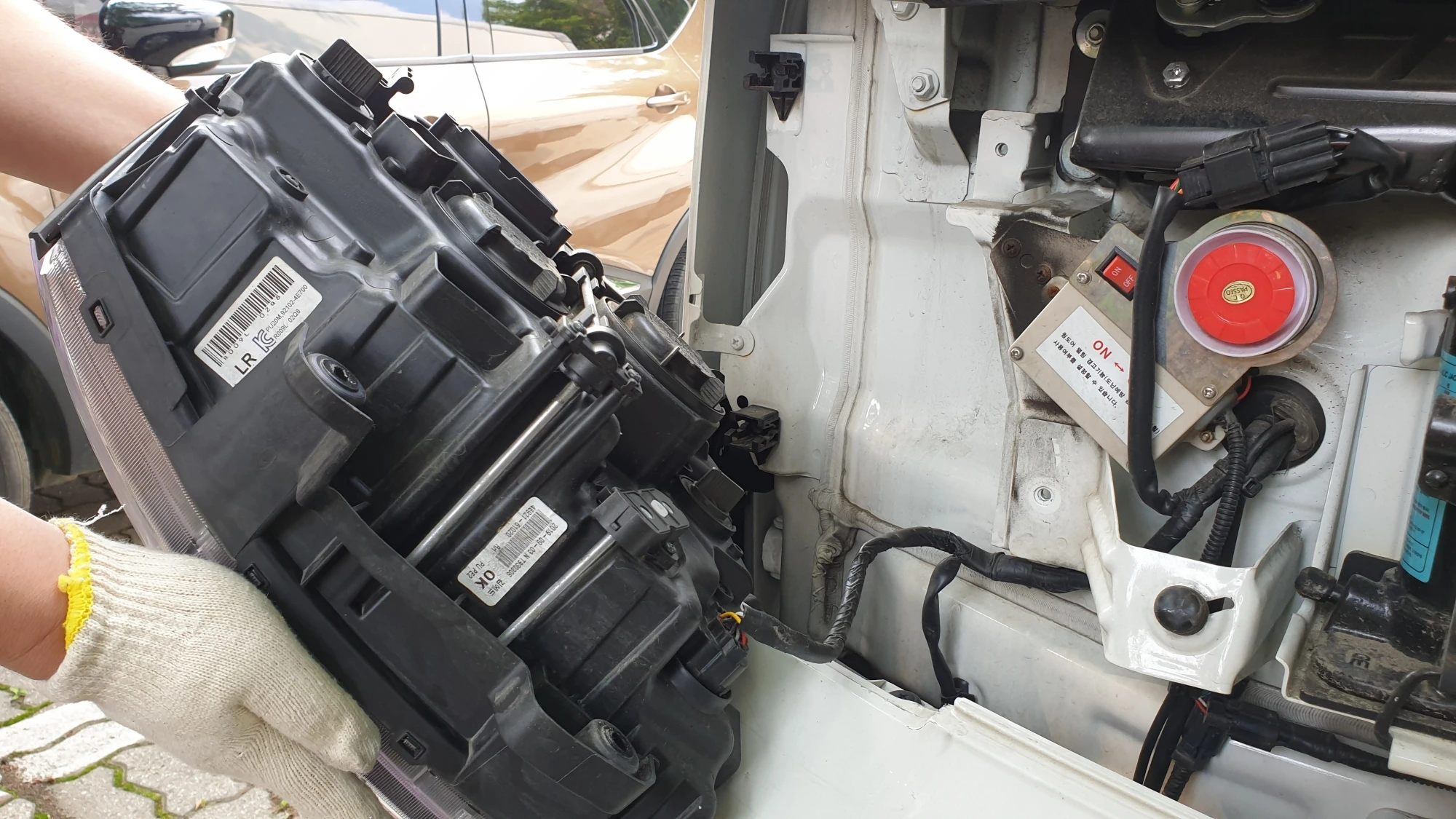

왼쪽 사진은 조수석 앞쪽 전조등의 모습으로 동그라미 안에 10mm 볼트를 완전히 풀면 오른쪽 사진처럼 차체에서 떨어집니다.

볼트가 안쪽으로 조금 들어가 있어서 스패너 공구로는 작업이 조금 불편하고 복스 드라이버를 사용했습니다.

전조등 본체를 분리할 때 고정 볼트가 있는 곳만 몸 쪽으로 당겨 마치 바깥쪽으로 열리는 듯한 형태로 분리하는 것보다는 전조등 본체 전체를 차량 앞쪽으로 당기는 형태로 분리합니다.(유리 표면이 미끄럽기 때문에 고무 코팅 장갑을 착용해야 당기는 것이 편해집니다.)

전조등 본체에는 전원 케이블이 연결되어 있기 때문에 차체에서 분리하는 과정에서 전선에 장력이 가해지지 않도록 주의합니다.

전원 케이블을 분리하지 않은 상태에서 전구를 교체하는 것이 가능하지만 케이블을 분리하는 것이 매우 간단하고 케이블을 분리한 상태에서 작업하는 것이 훨씬 편하기 때문에 전원 잭을 분리했습니다.

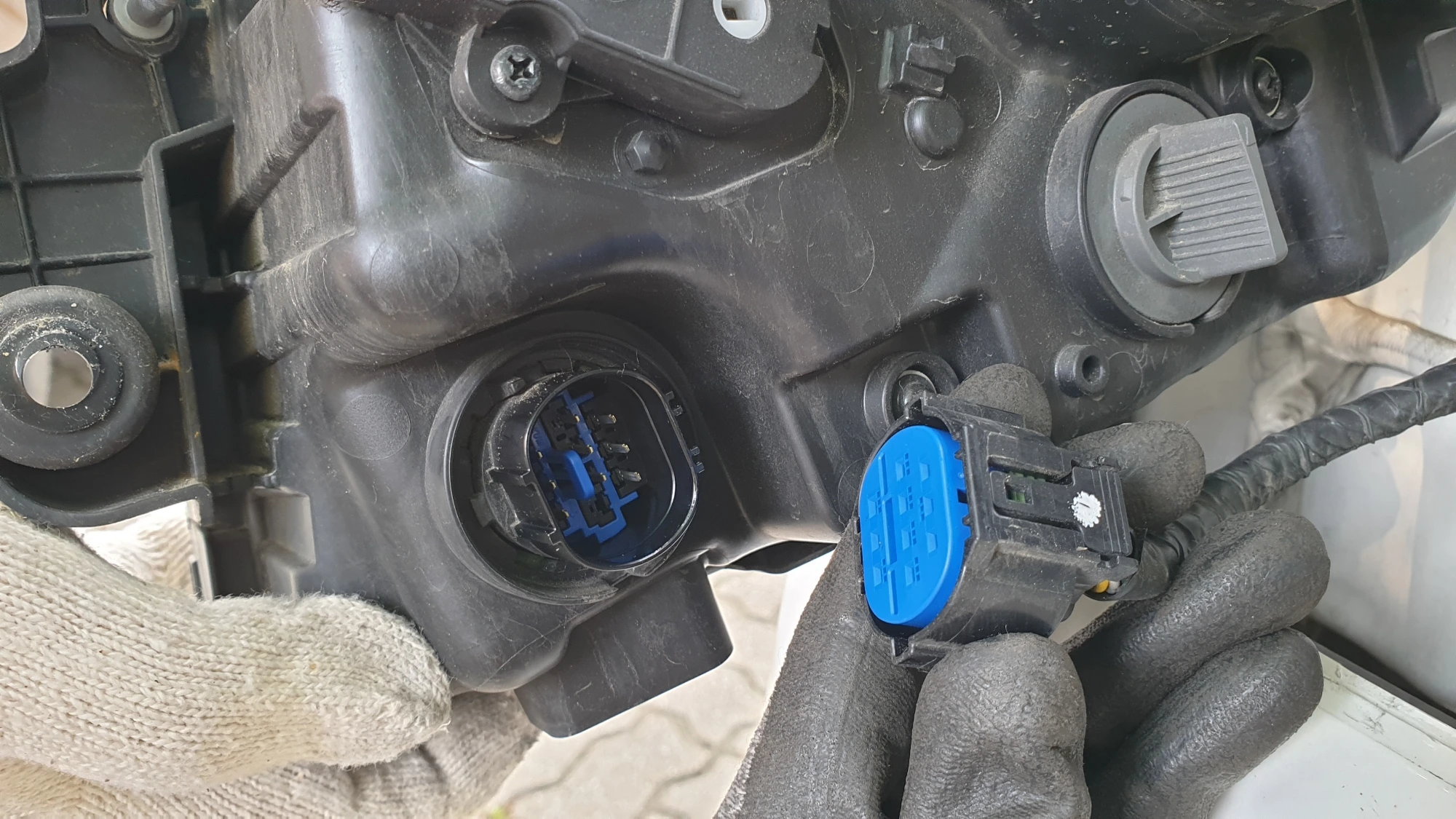

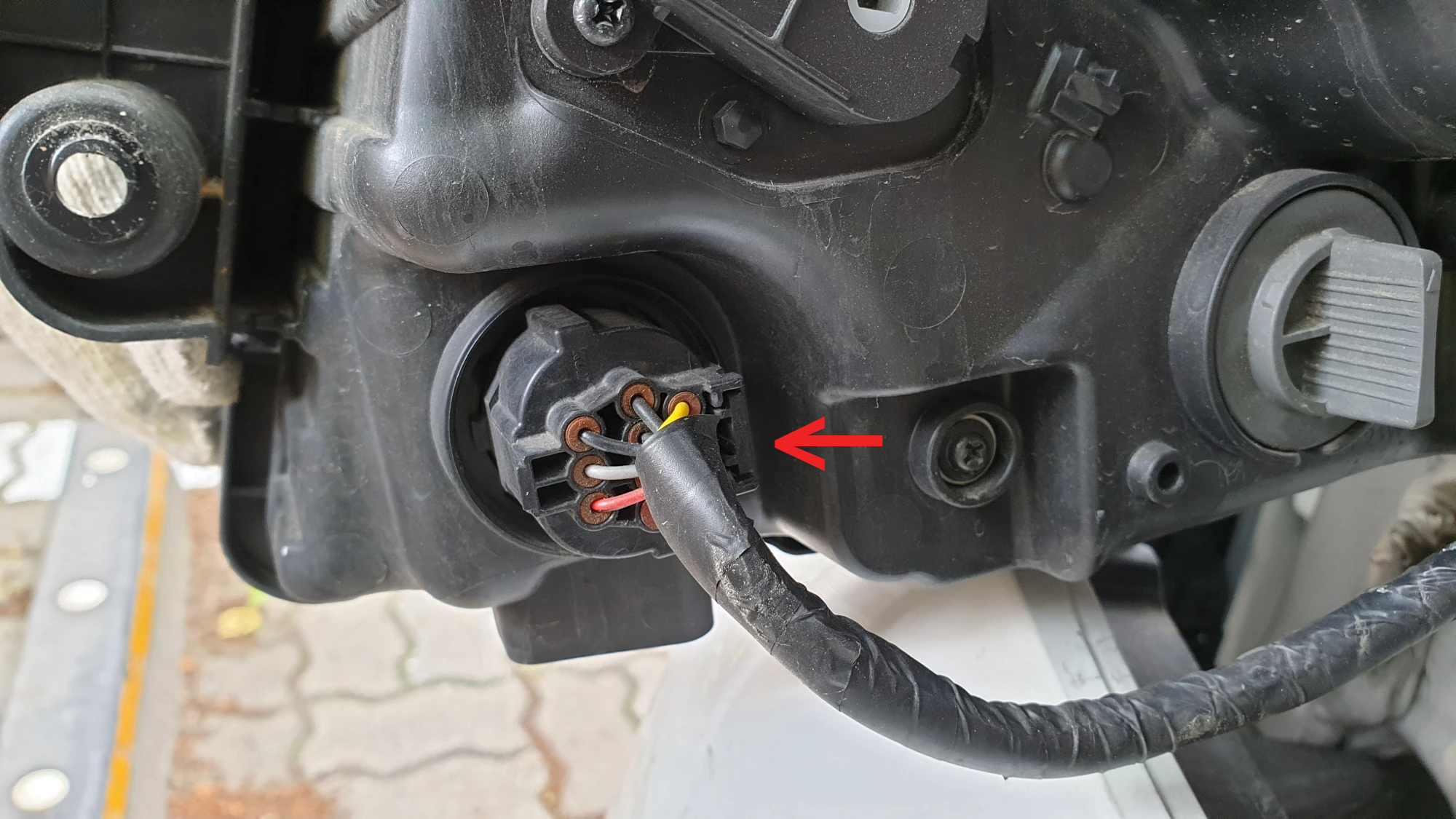

전원 케이블을 분리하는 방법은 왼쪽 사진 화살표가 가리키는 곳을 누른 상태에서 당기면 오른쪽 사진처럼 잭이 빠집니다.

이때 전선을 잡아당기면 전선이 잭에서 빠지거나 파손될 수 있기 때문에 플라스틱 잭 부분만 잡아당기는 것이 안전하며 만약 잘 빠지지 않는다면 잭을 좌우로 흔들면서 야금야금 빼냅니다.

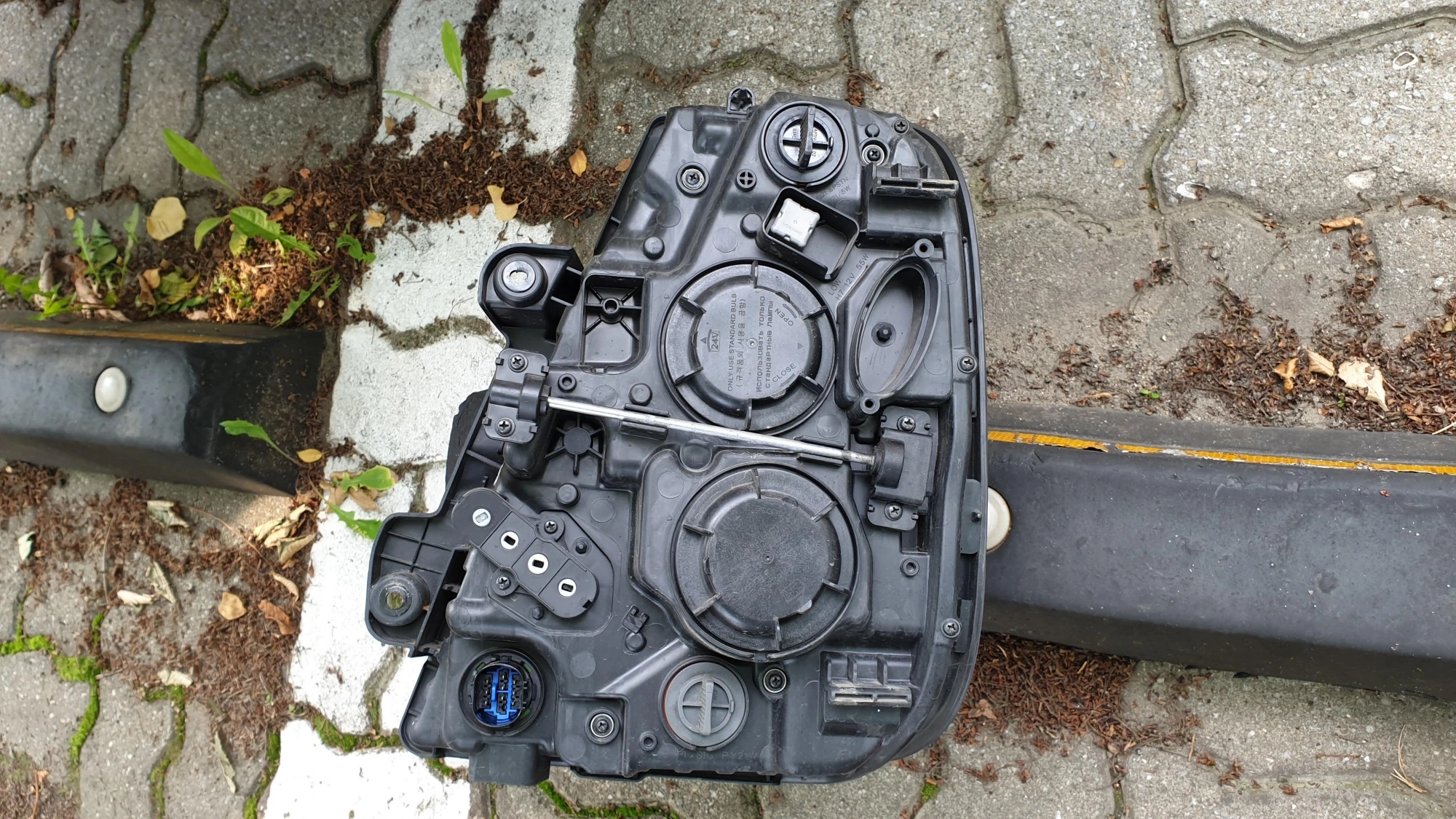

위에 사진은 조수석 앞쪽 전조등 본체의 모습으로 운전석 앞쪽 전조등 본체는 대칭 형태로 되어 있으며 전구를 빼거나 교체하는 방법은 동일합니다.

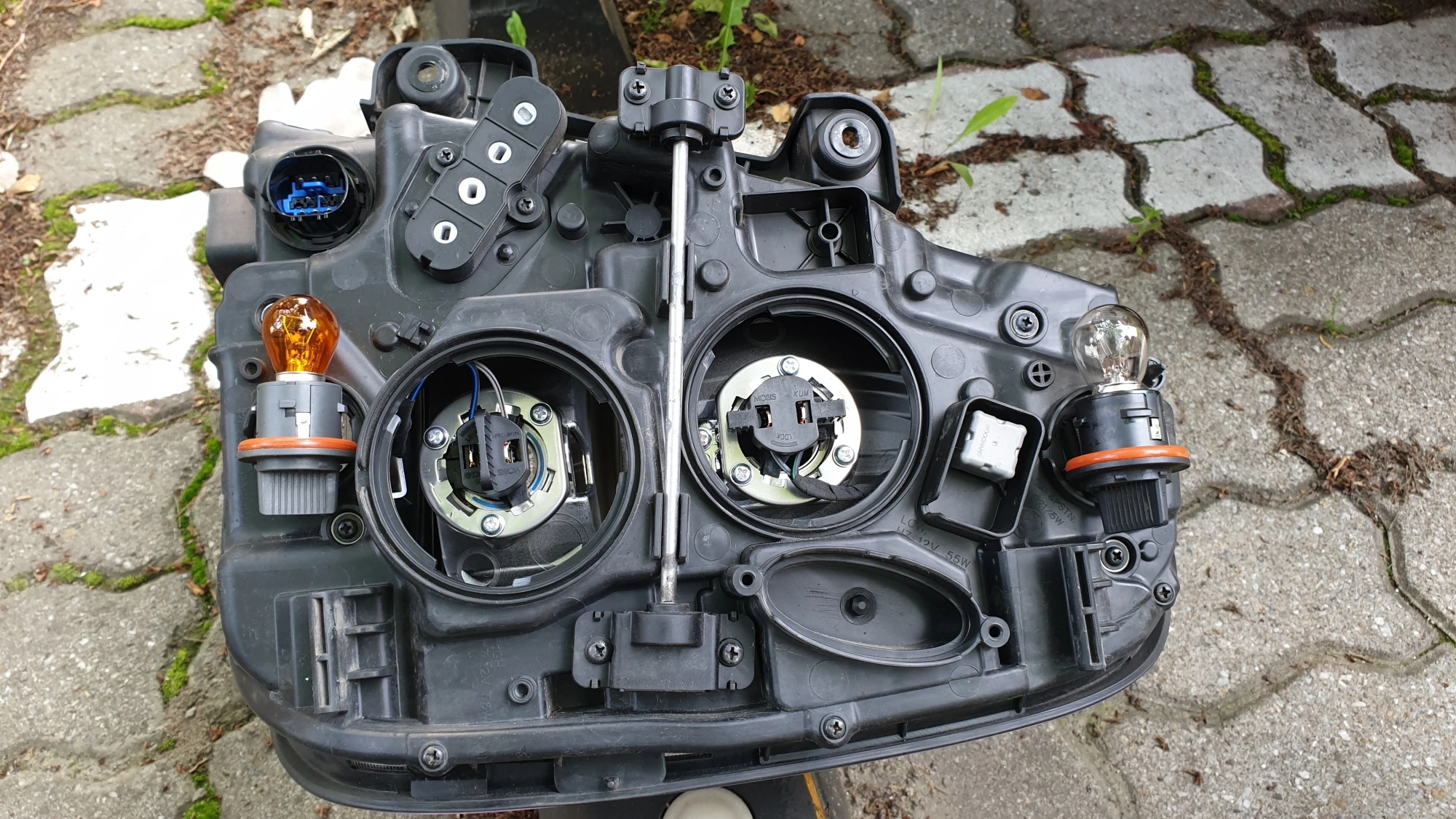

가장 위쪽 손잡이가 달려있는 작은 마개는 미등 전구가 끼워진 소켓이며 바로 아래 큰 마개를 열면 하향등 전구가 있고 그 아래 조금 더 큰 마개를 열면 상향등 전구가 있으며 가장 아래 손잡이가 있는 작은 마개는 깜빡이 전구가 끼워진 소켓입니다.

깜빡이 전구 소켓과 미등 전구 소켓은 손잡이를 반시계 방향으로 돌리면 위에 사진처럼 전구가 끼워진 상태로 빠집니다.

전구를 소켓 방향으로 조금 누른 상태에서 반시계 방향으로 돌리면 빠지고 교체할 새 전구를 끼운 다음 소켓 방향으로 살짝 누른 상태에서 시계 방향으로 돌려서 끼우면 됩니다.(전구는 끼워져 있는 것과 동일한 규격의 전구로 교체해야 합니다.)

가운데 큰 두 개의 마개를 열면 안으로 상향등 하향등 전구가 끼워진 소켓이 보입니다.

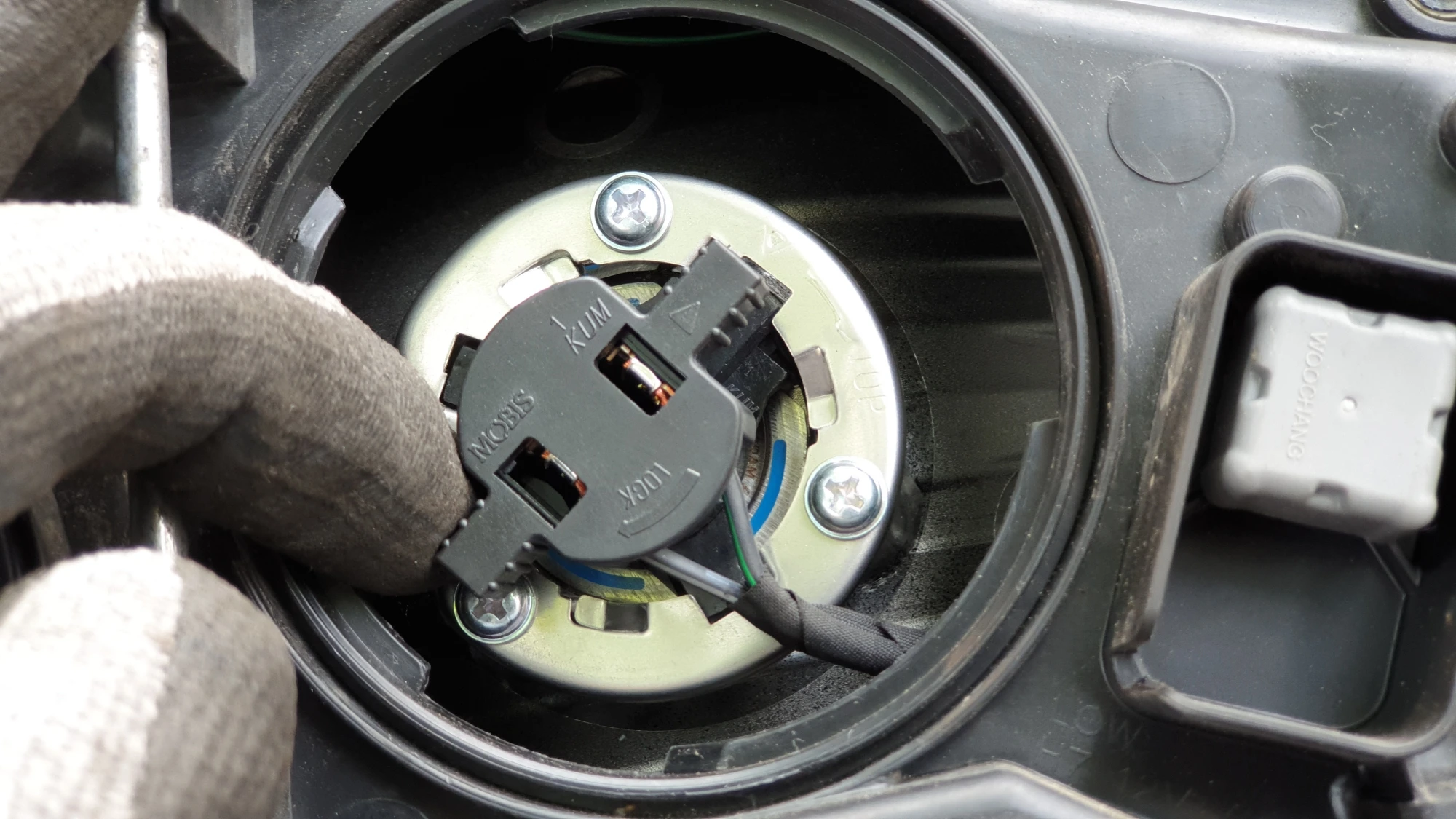

상향등 하향등 전구 소켓은 왼쪽 사진처럼 손잡이를 잡고 반시계 방향으로 약 60도 정도 돌려서 빼내면 가운데 사진처럼 전구가 끼워진 상태로 빠집니다.

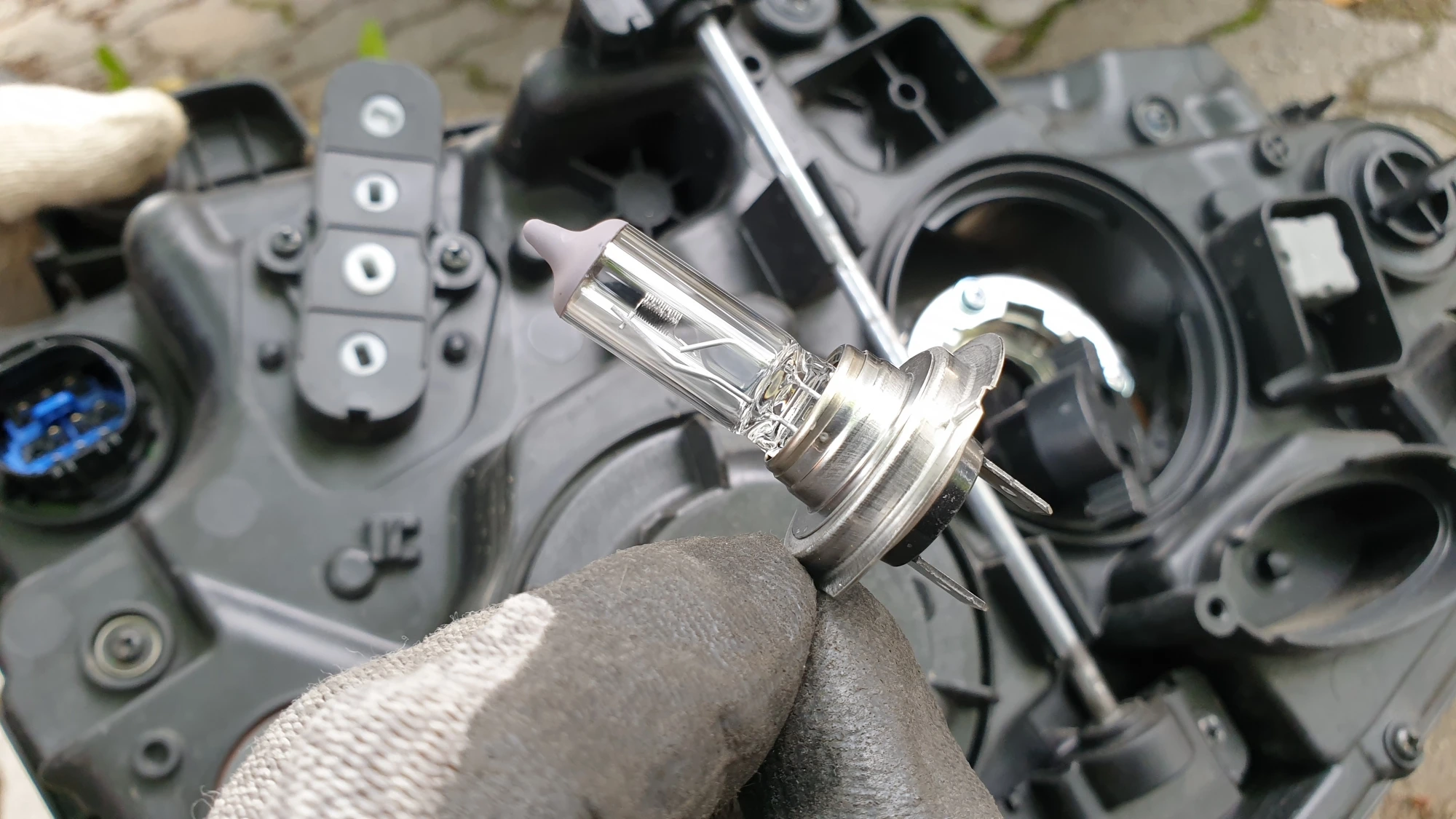

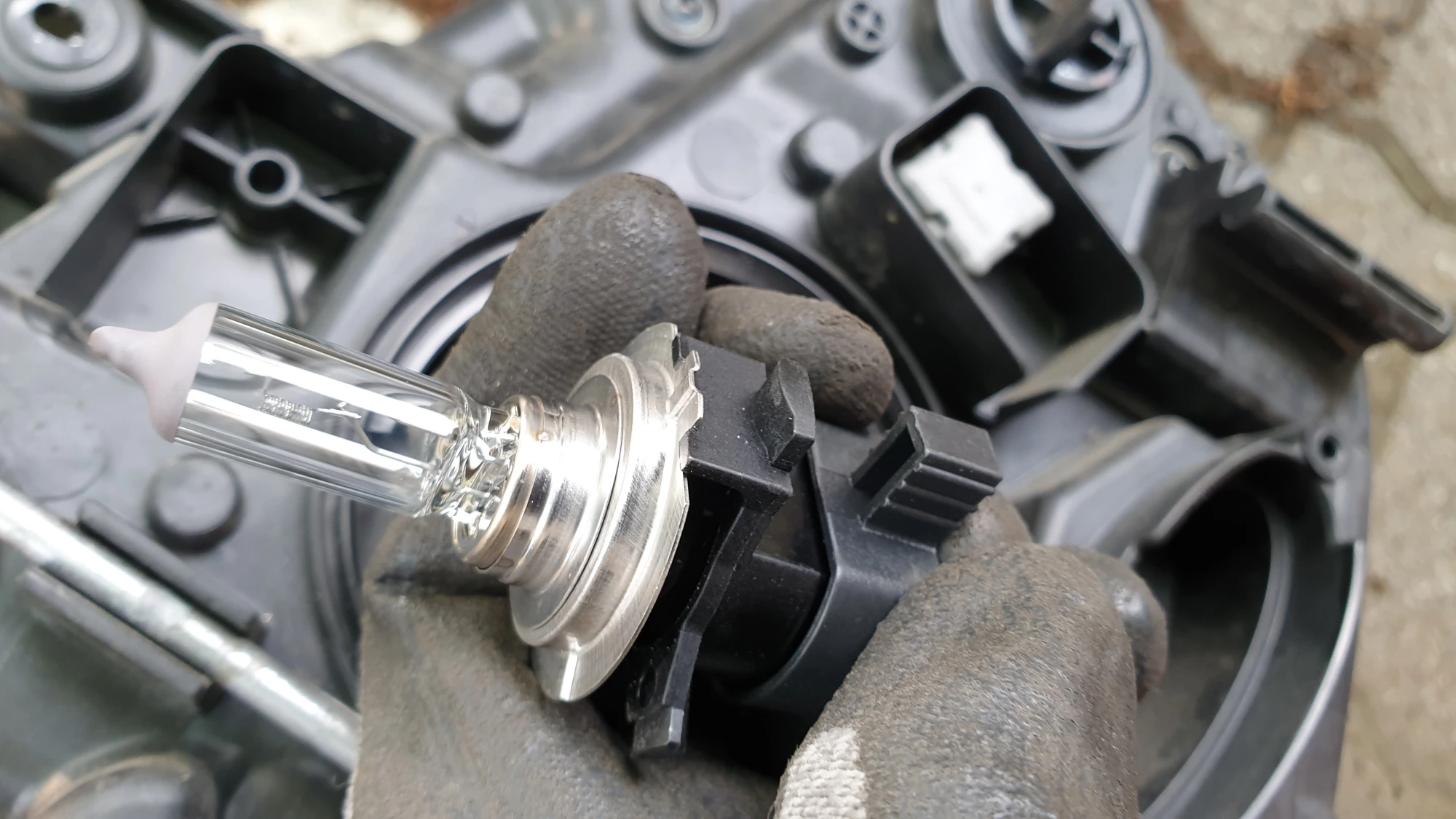

오른쪽 사진처럼 전구의 금속 부분을 잡고 소켓을 분리하면 됩니다.

주의 :

• 상향등 하향등 전구는 잠깐만 켜놔도 온도가 높이 올라가기 때문에 사용 직후에는 반드시 장갑을 착용하고 주의해서 작업하는 것이 안전합니다.
• 전구를 잭에서 분리할 때 유리 표면을 잡지 말고 금속 부분을 잡고 소켓에 수직 방향으로 당겨서 분리합니다.

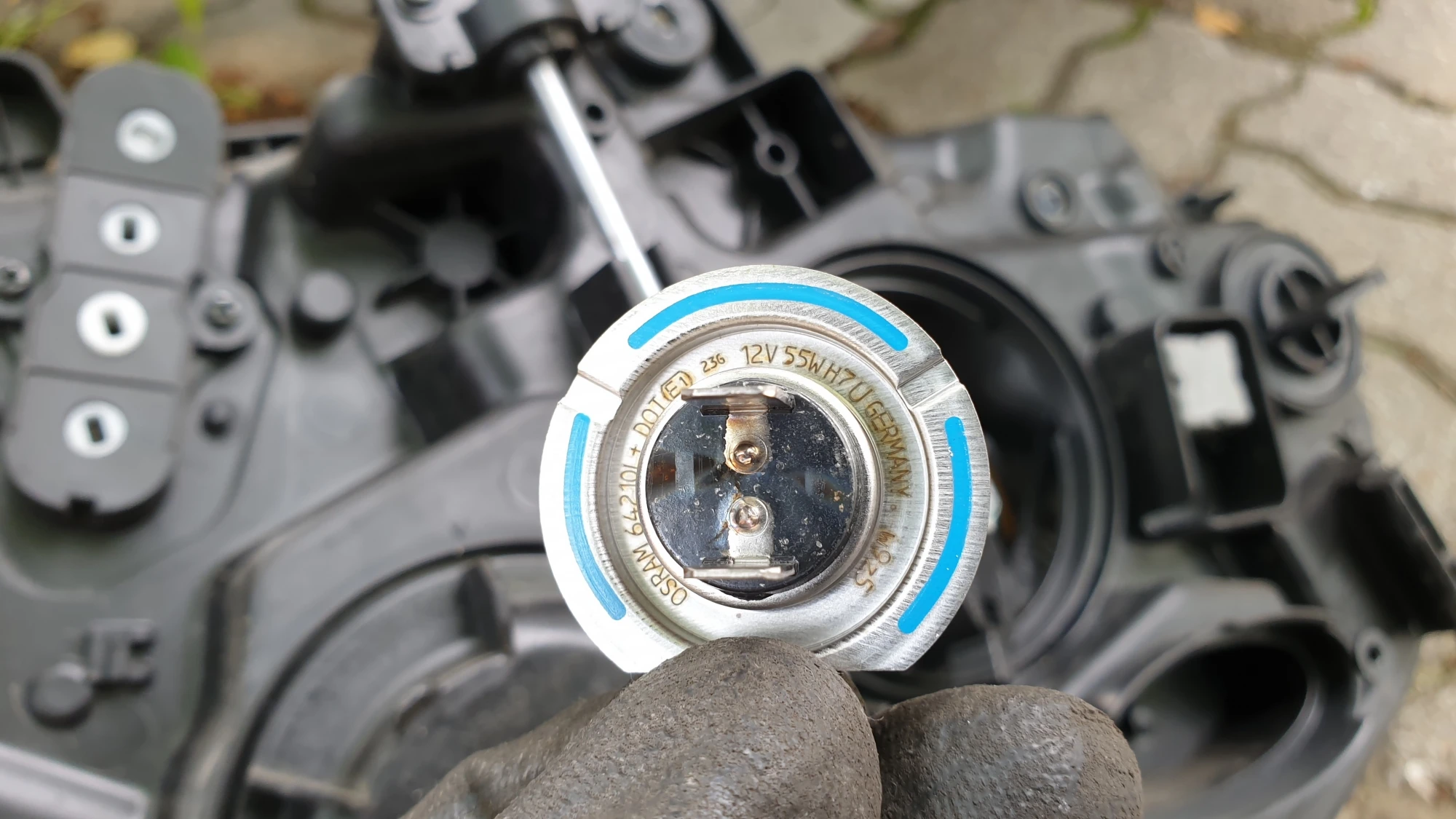

상향등 하향등 전구 역시 규격에 맞는 것으로 교체해야 하며 전구의 규격은 왼쪽 사진처럼 전구 방열판 부분에 표시되어 있습니다.

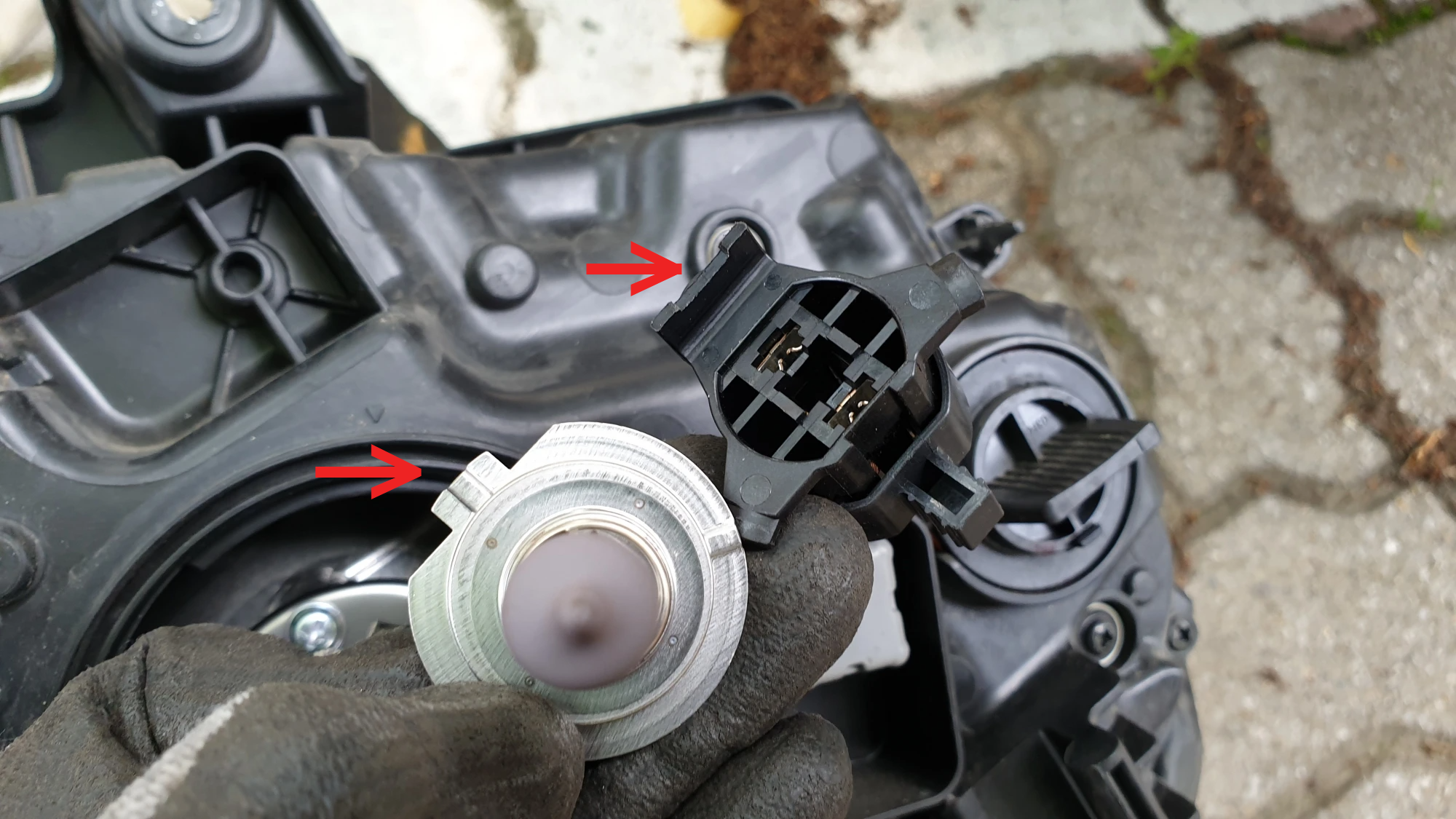

전구를 소켓에 끼울 때는 오른쪽 사진 화살표가 가리키는 부분을 서로 맞물리도록 방향을 맞춰 끼우면 됩니다.

전구를 소켓에 끼우고 왼쪽 사진처럼 전조등 본체에 끼운 다음 시계 방향으로 돌려서 고정합니다.

소켓이 전조등 본체에 정상적으로 끼워지면 위에 사진과 같은 형태가 되고 가볍게 건드리거나 흔들었을 때 전혀 움직임이 없습니다.

만약 손잡이 방향이 삐딱하거나 소켓이 흔들린다면 분리해서 다시 끼웁니다.

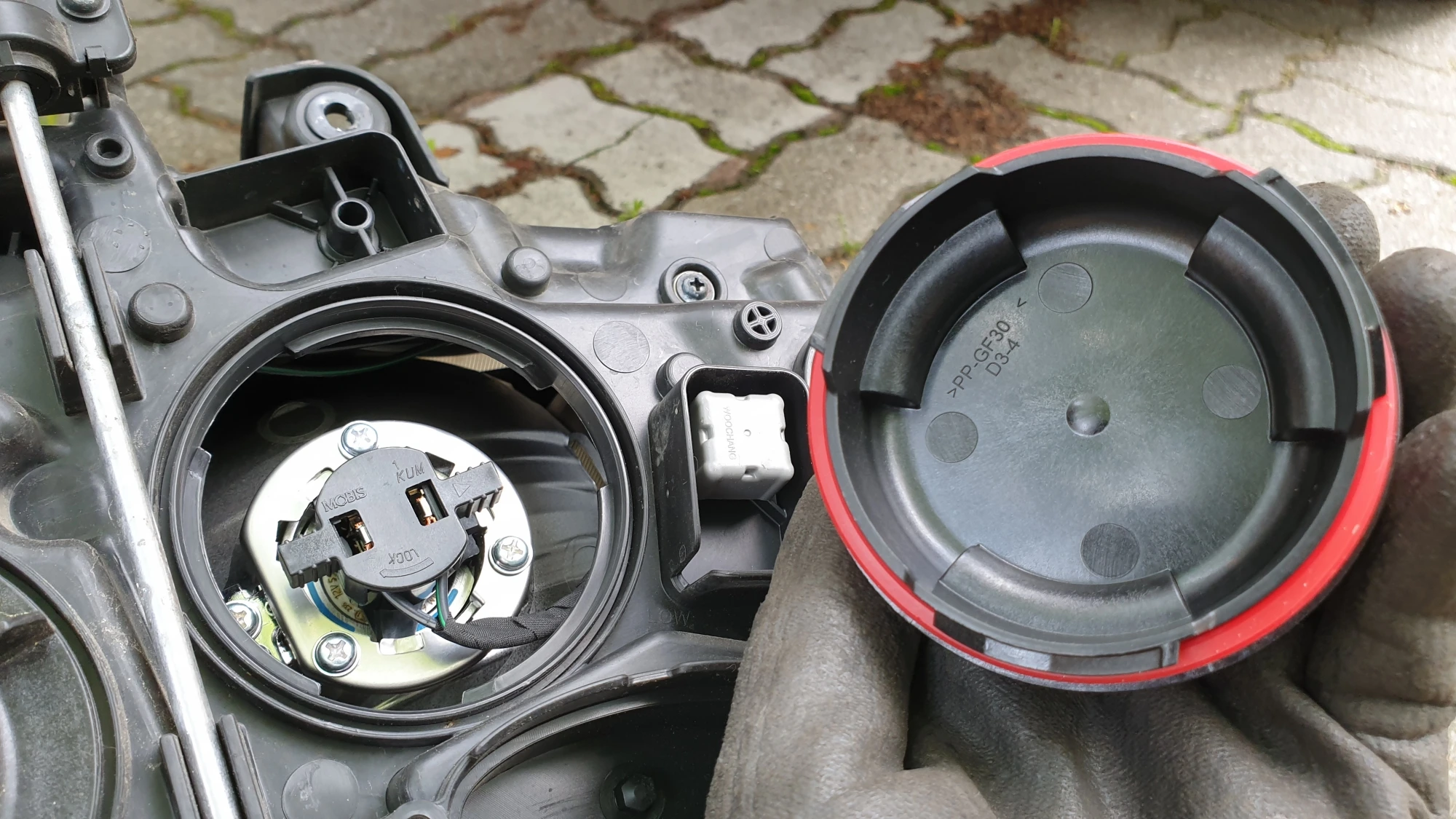

교체한 전구 소켓을 모두 끼운 다음 마개를 닫고 시계 방향으로 돌려서 고정합니다.

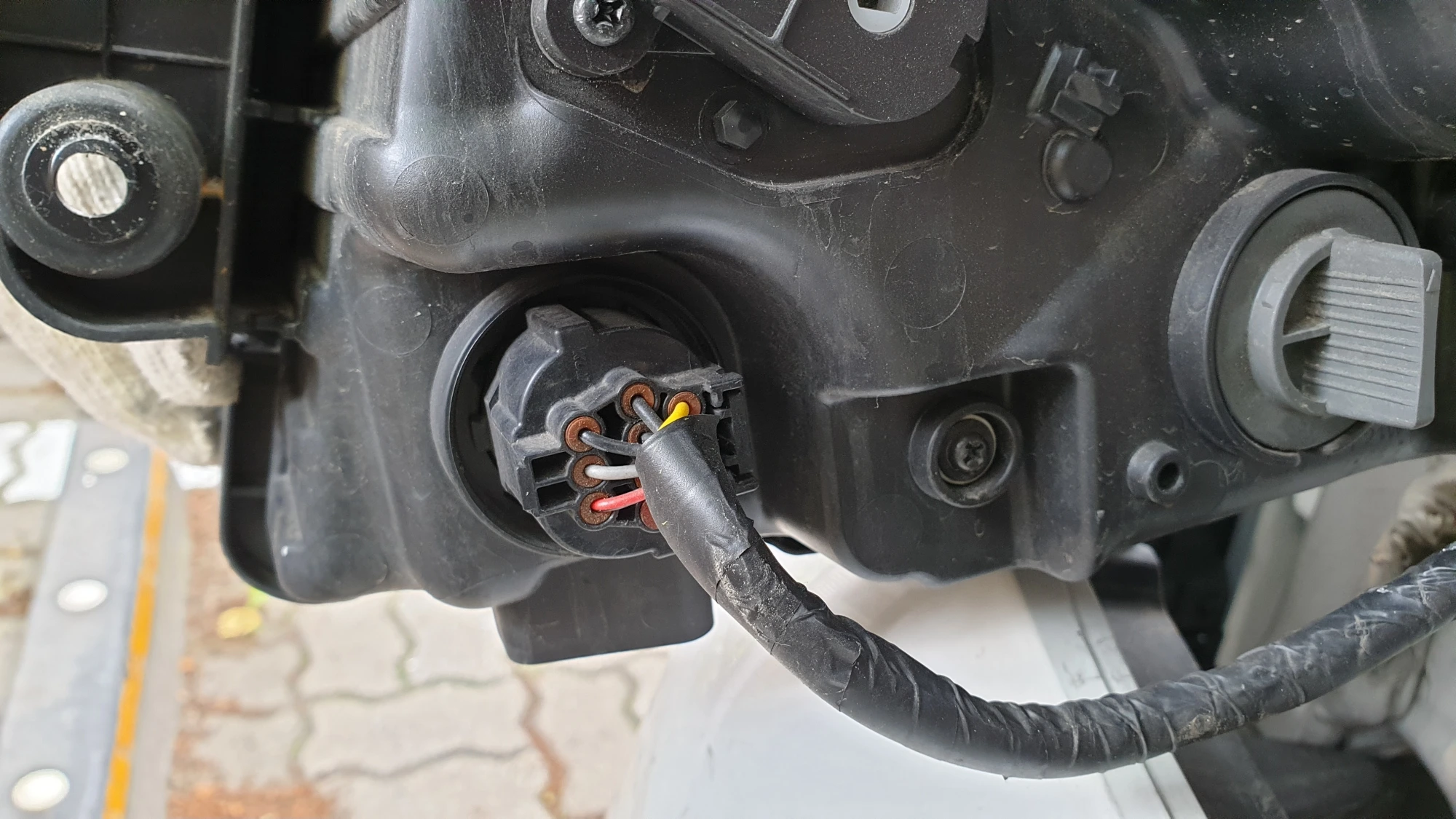

전조등 본체 뒤쪽에 마개 및 소켓을 모두 닫은 다음 위에 사진처럼 전원 케이블 잭을 끼웁니다.

전원 케이블을 연결한 후에 전조등 본체를  차체에 결합해야 합니다.

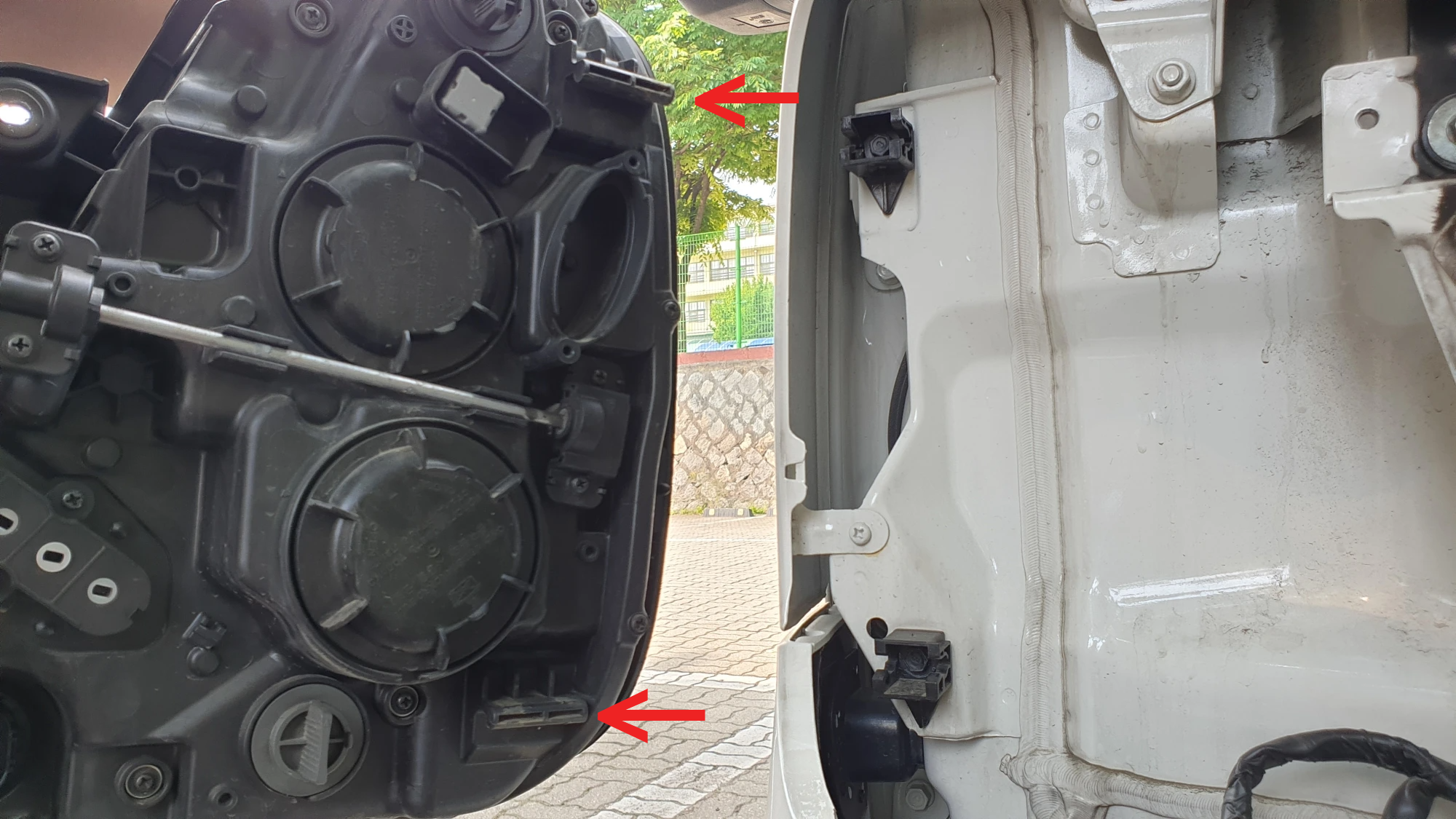

왼쪽 사진 화살표가 가리키는 것처럼 전조등 본체에는 가로 모양의 막대가 있고 차체에는 해당 막대를 끼우는 홈이 있습니다.

막대와 홈을 서로 맞춰서 올려놓은  다음 정면에서 가볍게 힘줘서 눌러 끼웁니다.

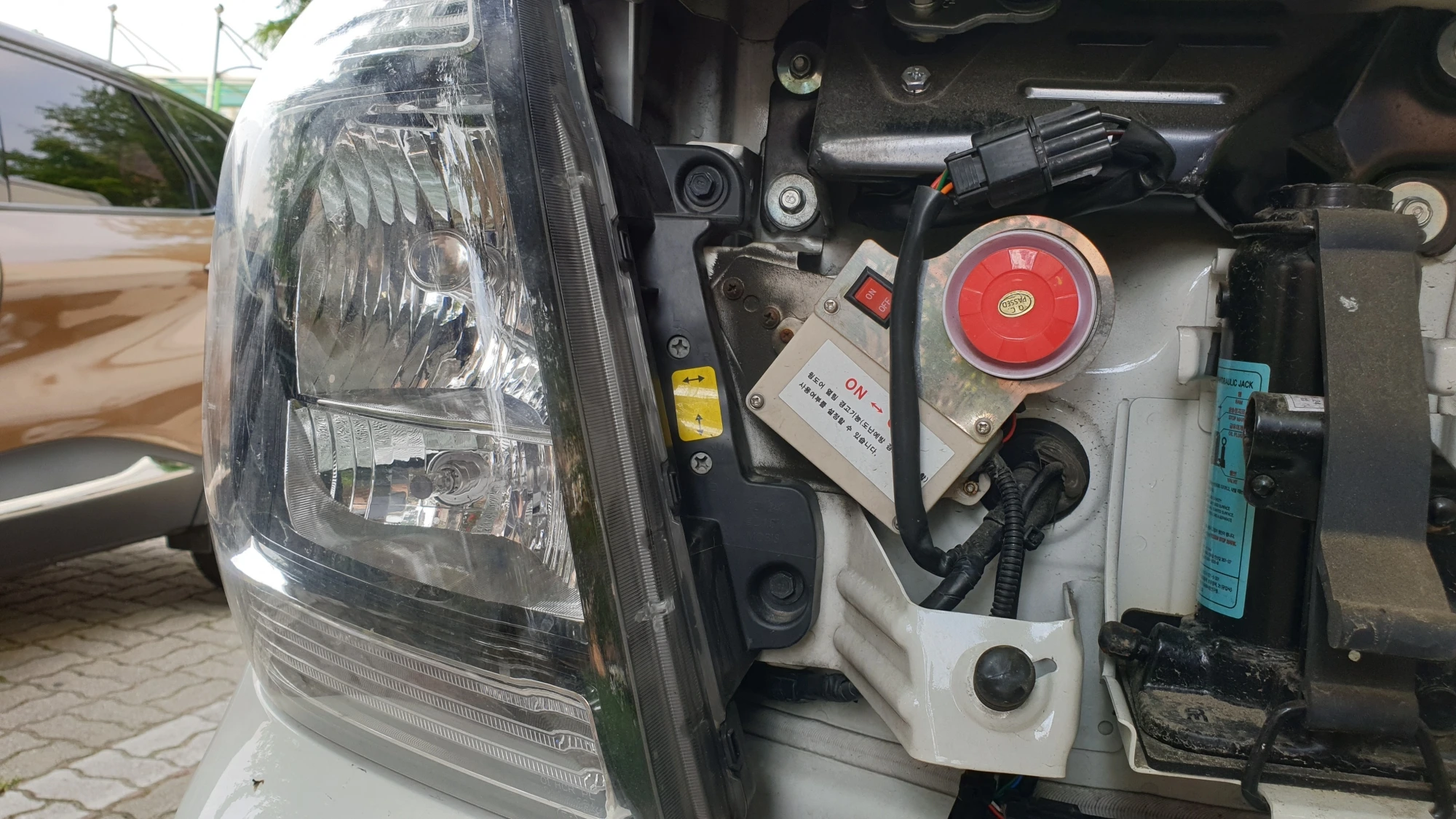

마지막으로 앞서 풀었던 10mm 볼트를 조여서 고정하면 전구 교체 작업이 완료됩니다.

전구를 교체한 후에는 보닛을 닫고 교체한 전구의 스위치를 켜서 정상적으로 작동하는지 확인하고 교체하지 않은 장치의 전구도 정상적으로 들어오는지 확인합니다.
