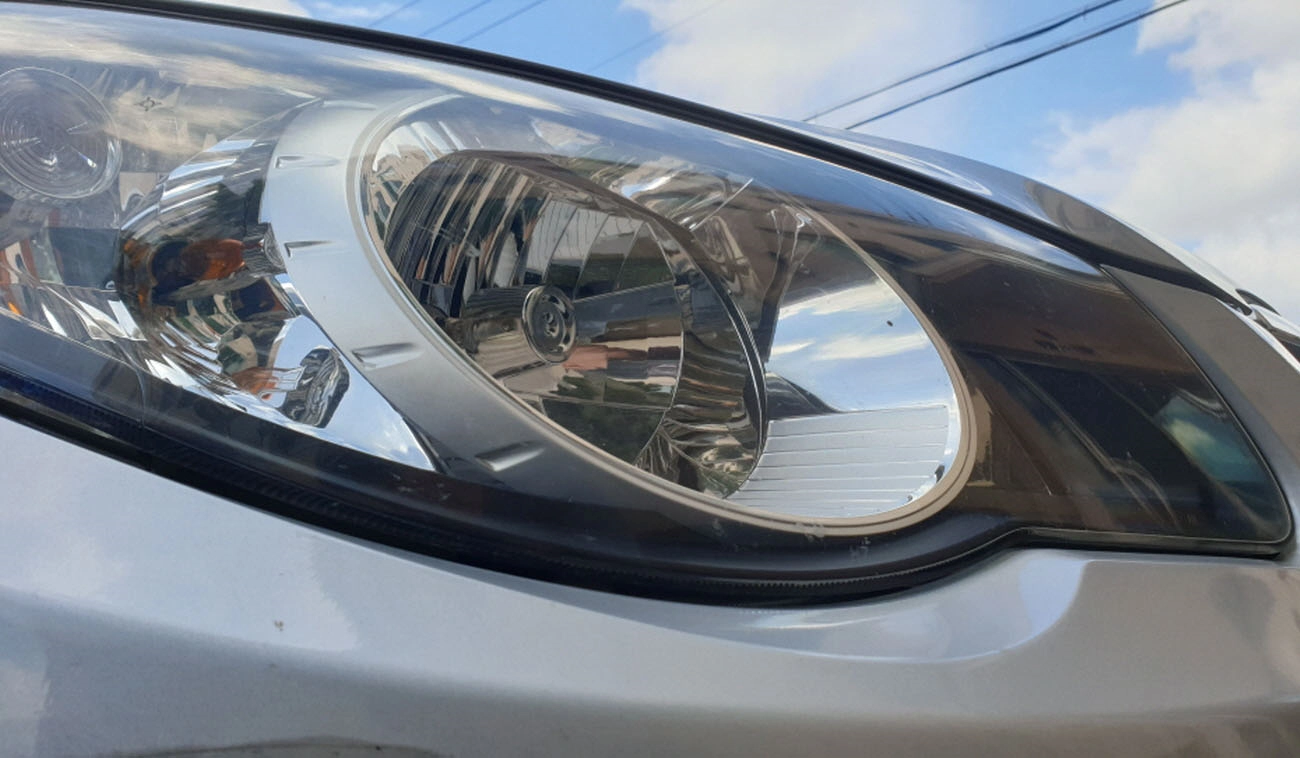

아반떼 HD 헤드라이트 램프 교체 방법 퓨즈 위치

해당 차량은 2009년식 아반떼 HD입니다.

자동차 헤드라이트 램프 교체 방법은 대체로 비슷한 방식으로 되어 있고 규격에 맞는 램프만 준비하면 크게 어려울 것이 없습니다.

다만, 간혹 램프를 교체하려면 헤드라이트 본체를 빼서 작업을 해야 하는 것들이 있고 헤드라이트 본체를 빼는 것이 좀 어려운 경우들이 있습니다.

저희 아반떼 HD는 내부 구조를 정확하게 알면 헤드라이트 본체에서 램프를 빼거나 교체할 수도 있기는 하지만 내부 구조를 정확하게 모르면 직접 눈으로 보면서 작업을 해야 하기 때문에 위에 사진처럼 헤드라이트 본체를 앞으로 조금 당겨서 작업을 해야 합니다.

아반떼 HD 퓨즈박스 헤드라이트 퓨즈 위치

만약, 이상 없이 사용을 하다가 갑자기 양쪽 헤드라이트 램프가 동시에 들어오지 않는다면 램프를 교체하기 전에 퓨즈를 확인해 보는 것이 좋습니다.

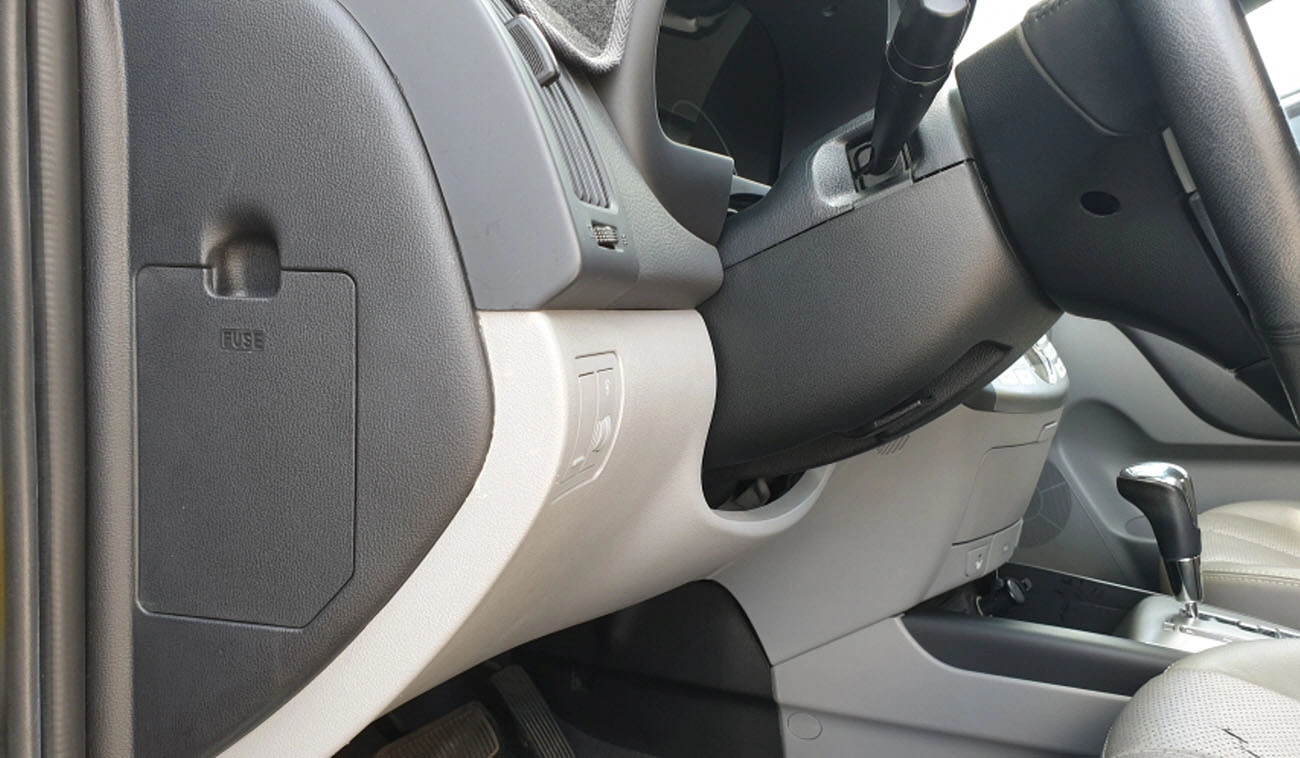

아반떼 HD 헤드라이트 퓨즈는 왼쪽 사진처럼 운전석 도어를 열고 대시보드 옆면 퓨즈 박스에 있습니다.

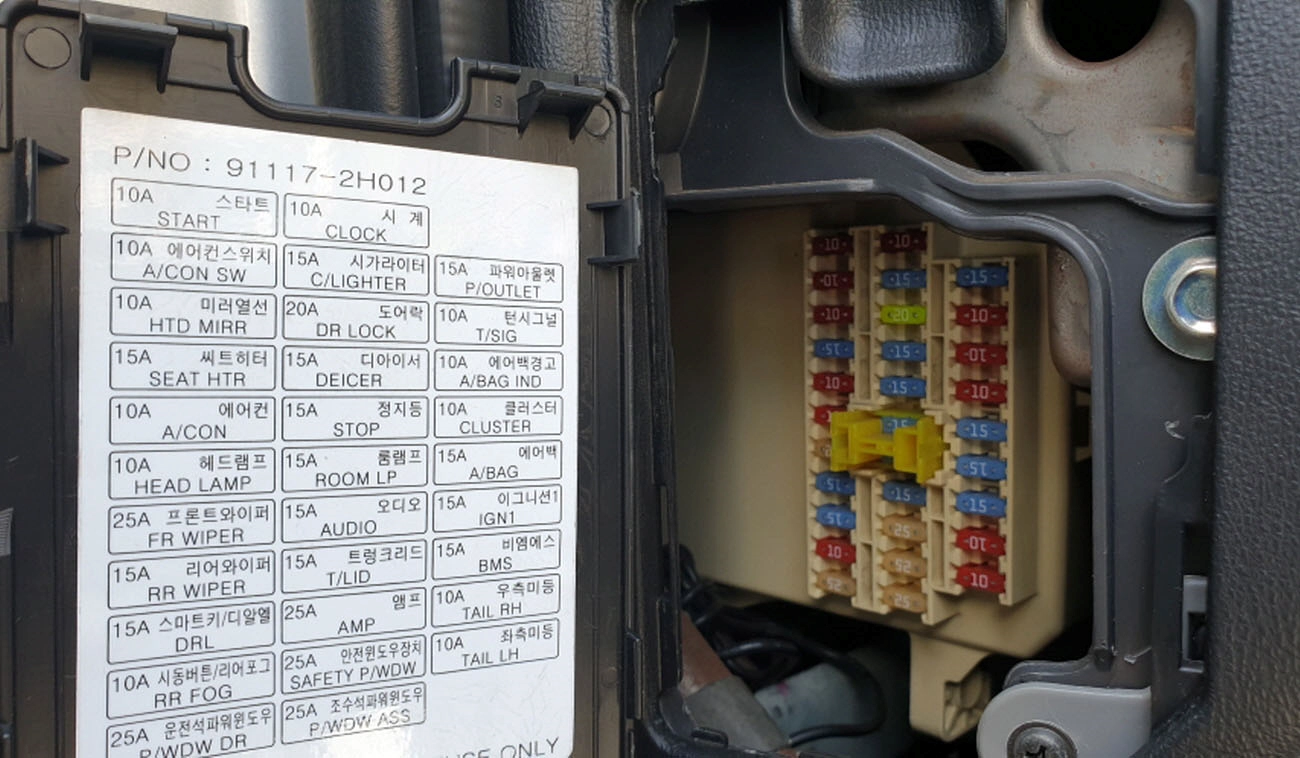

퓨즈박스 커버를 열면 오른쪽 사진처럼 커버에 퓨즈 위치와 해당 퓨즈에 연결된 장치, 퓨즈 용량이 표시되어 있습니다.

퓨즈를 빼거나 끼우는 도구는 엔진룸에 있는 퓨즈박스 커버에 있습니다.

퓨즈를 뽑는 집게 모양의 도구를 가지고 퓨즈를 빼서 단선 여부를 확인하고 만약 단선 상태라면 같은 용량의 퓨즈로 교체하면 됩니다.

만약 퓨즈를 바로 준비할 수 없는 상태라면 예비 퓨즈를 사용하면 되는데 아반떼 HD의 예비퓨즈는 엔진룸에 있는 퓨즈박스에 있습니다.

퓨즈 교체 후 헤드라이트 램프를 켰을 때 바로 또 퓨즈가 단선이 된다면 배선이나 장치에 문제가 있는 것이기 때문에 정비소에 방문해서 점검을 받고 적절한 조치를 취해야 합니다.

만약 퓨즈에 이상이 없다면 램프를 교체합니다.

아반떼 HD 헤드라이트 램프 교체 방법

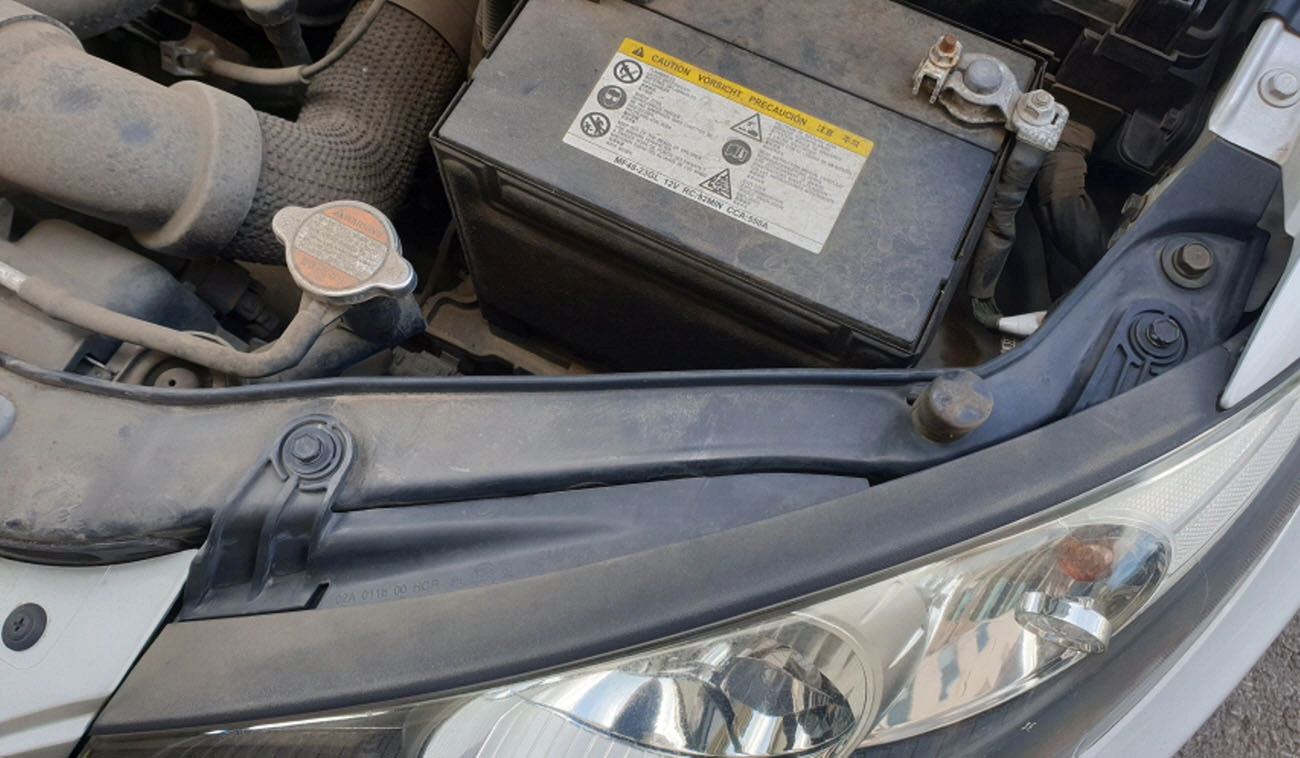

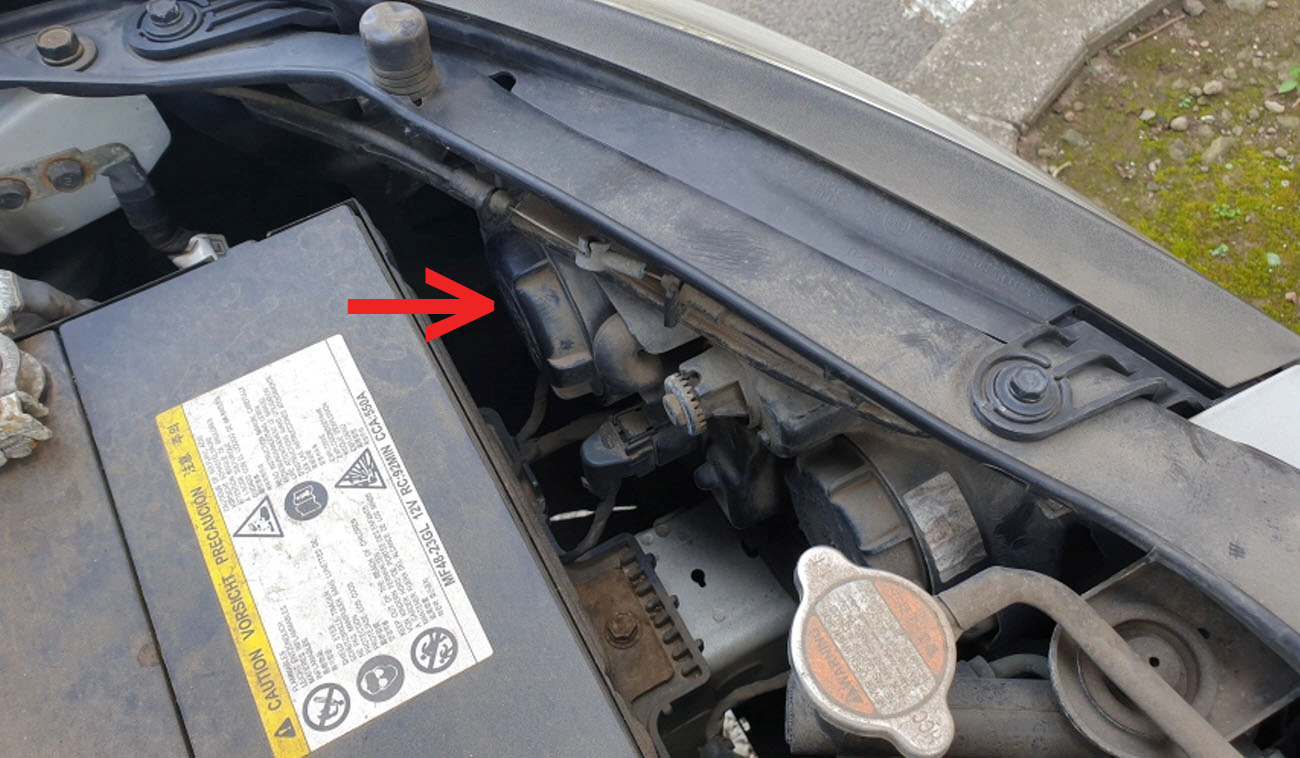

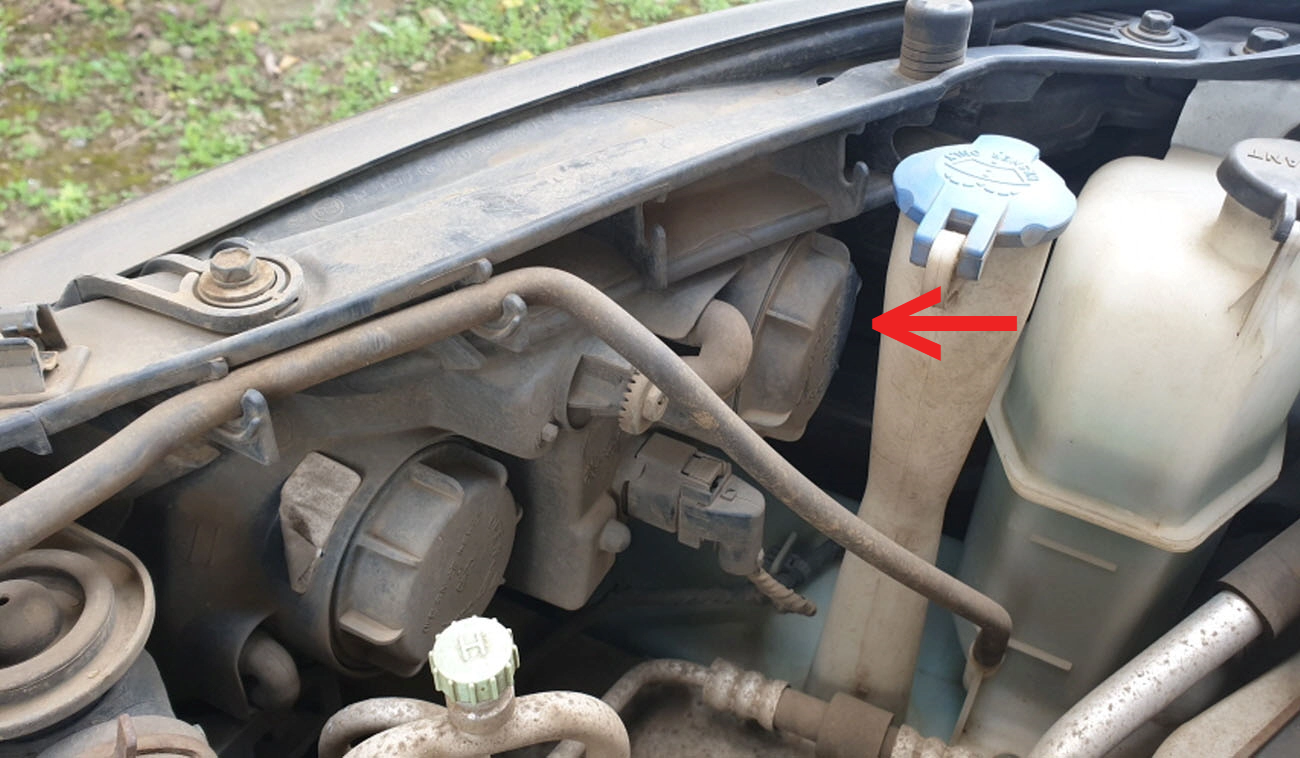

헤드라이트 램프를 빼거나 교체하려면 위에 사진 화살표가 가리키는 곳의 커버를 열어야 합니다.

그런데 사진에서 보시는 것처럼 공간이 상당히 좁습니다.

커버를 열 때도 힘이 제법 들어가고 커버를 열더라도 안쪽은 잘 보이지 않습니다.

이 상태에서 커버를 열 수 있고 안쪽이 눈에 보이지 않더라도 손으로 더듬거려서 작업이 가능하다면 이 상태에서 램프를 빼거나 교체해도 됩니다.

하지만 커버가 너무 뻑뻑해서 열 수 없거나 안쪽을 직접 보면서 작업을 해야 하는 상황이라면 헤드라이트 본체를 앞으로 조금 빼내야 합니다.

왼쪽 사진 동그라미 안에 볼트를 모두 완전히 풀어줍니다.

그리고 헤드라이트 커버 쪽에 한 손을 넣어서 헤드라이트 본체를 앞쪽으로 밀어냅니다.

이때 지긋이 힘을 줘서 밀어 내기보다는 헤드라이트 본체를 약간 위로 들어 올린다는 느낌으로 잡고 약간 강한 힘으로 짧게 힘줘서 밀어냅니다.

헤드라이트 상향등이 있는 쪽은 비교적 쉽게 빠지지만 휀더 부분이 걸려서 잘 빠지지 않을 수 있으며 약간 억지로 당겨서 빼내야 합니다.

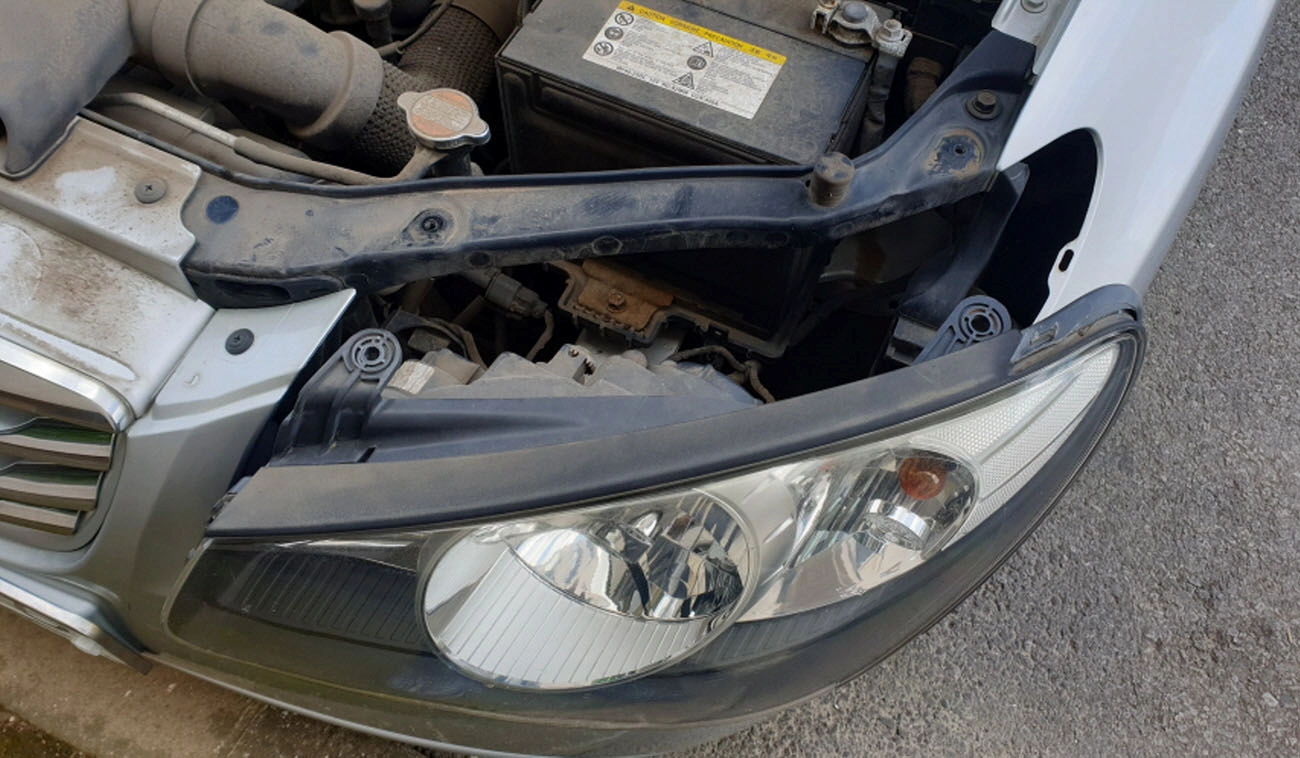

헤드라이트 본체를 완전히 분리하지 말고 방향지시등이 있는 쪽을 조금 당기고 범퍼 위에 올려놓은 상태에서도 충분히 작업할 수 있습니다.

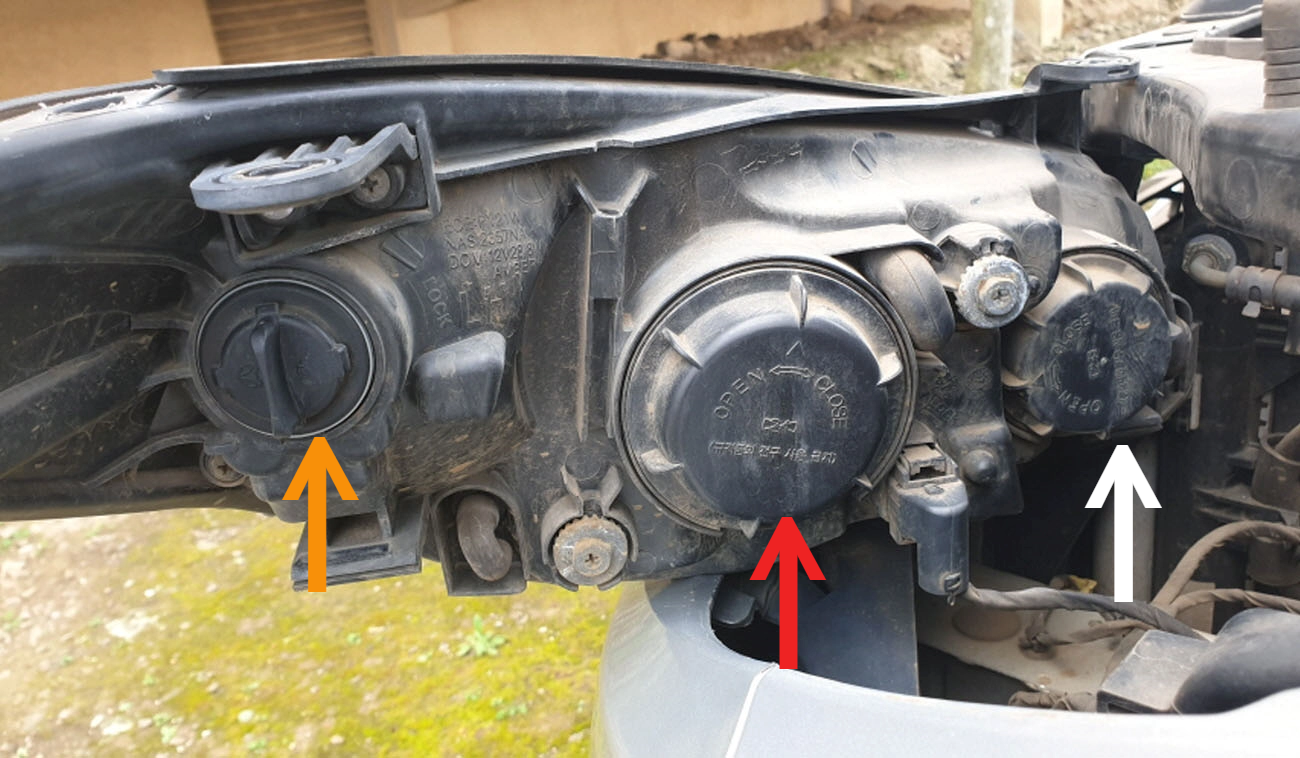

헤드라이트 본체에는 3개의 램프가 끼워져 있습니다.

가장 왼쪽 주황색 화살표가 가리키는 손잡이를 반시계 방향으로 돌려서 빼내면 방향지시등 램프가 끼워진 상태로 빠집니다.

가운데 빨간 화살표가 가리키는 커버를 반시계 방향으로 돌려서 열면 안쪽으로 하향등 램프가 보입니다.

오른쪽 흰색 화살표가 가리키는 커버를 반시계 방향으로 돌려서 열면 안쪽으로 상향등 램프가 보입니다.

커버를 열고 왼쪽 사진 화살표가 가리키는 부분을 살짝 누른 상태에서 오른쪽으로 밀어내면 램프를 지지하고 있던 클립이 빠집니다.

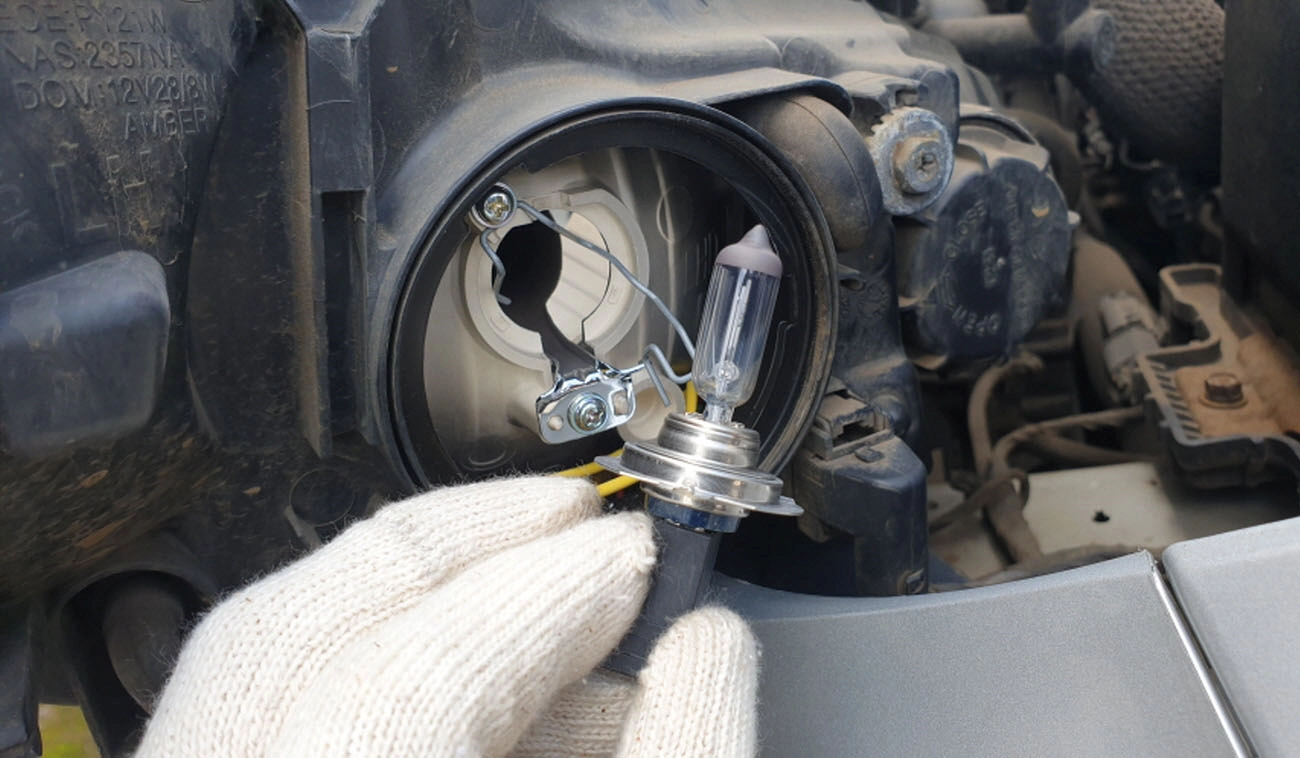

클립을 빼내고 잭 부분을 잡고 당기면 오른쪽 사진처럼 헤드라이트 램프가 나옵니다.

램프 아래 금속 부분을 잡고 잭을 당겨서 분리합니다.

자동차 헤드라이트 램프는 규격에 맞는 것을 사용해야 합니다.

간혹 같은 모델의 차량이라고 하더라도 연식 및 옵션에 따라서 다른 규격의 램프가 사용되는 경우도 있으니 연식 구분이 필요한 차량인지 확인하고 맞는 램프를 준비해야 합니다.

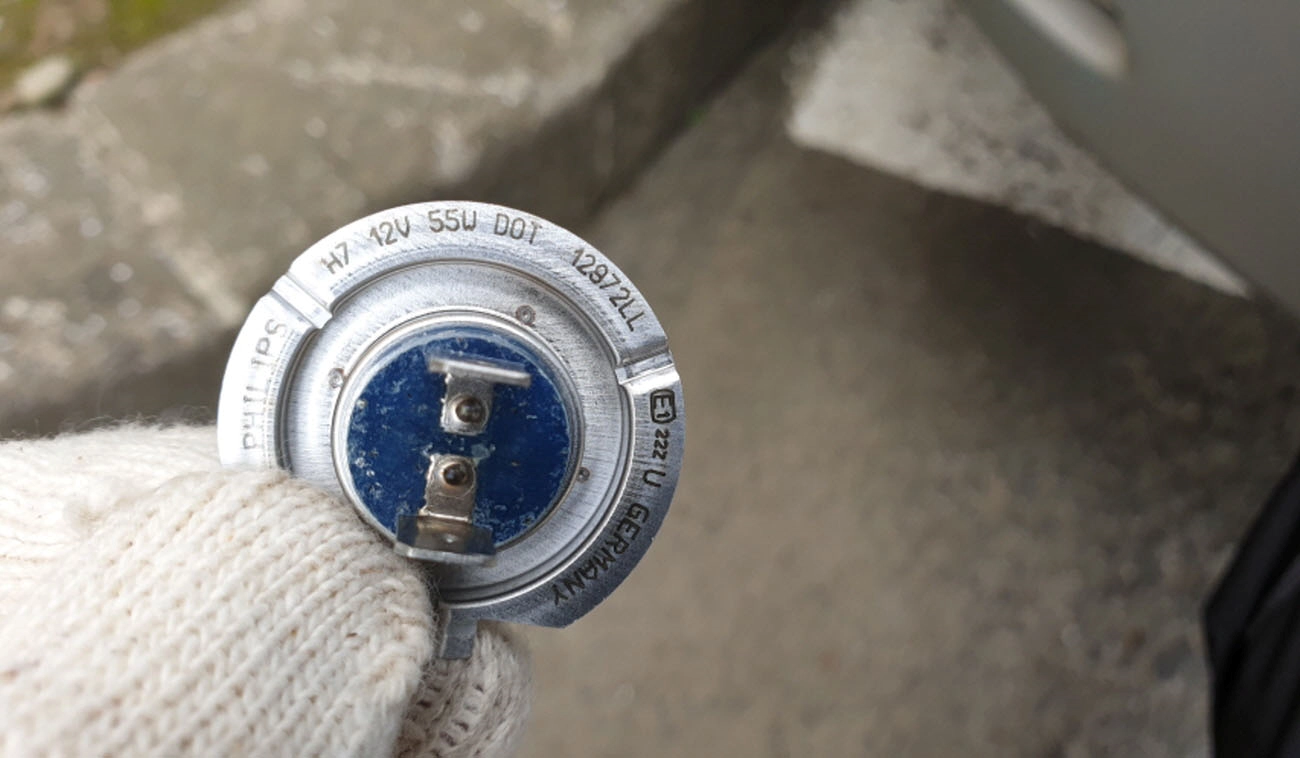

헤드라이트 램프에는 왼쪽 사진처럼 규격이 표시되어 있습니다.

아반떼 HD 헤드라이트 램프 규격은 'H7' 12V 55W입니다.

헤드라이트 램프는 잠깐만 켜놔도 온도가 많이 올라가기 때문에 사용 직후에는 화상에 주의합니다.

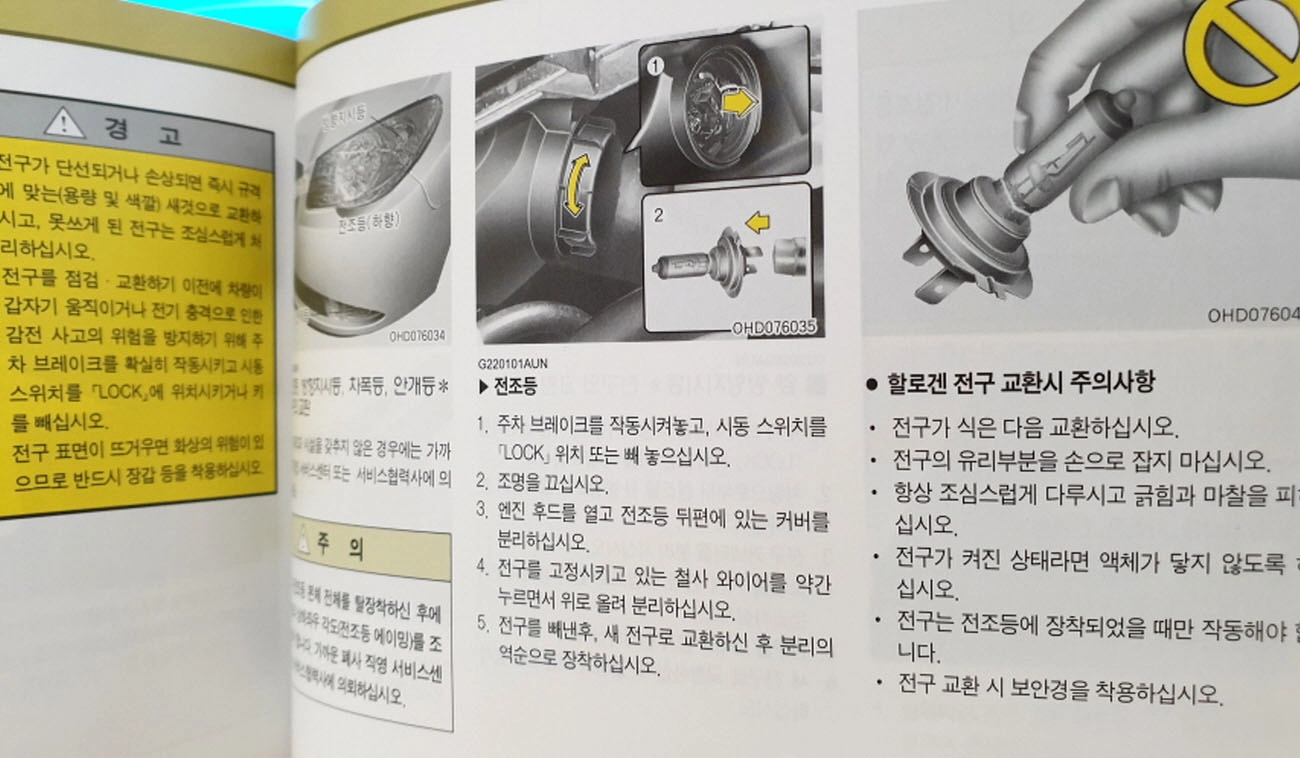

또한 오른쪽 사진처럼 램프 유리 부분을 맨손으로 잡아서는 안되며 교체하는 과정에서 먼지나 이물질, 물기 등이 묻지 않도록 주의해야 합니다.

만약 유리 부분에 물기나 먼지 등 이물질이 묻었다면 부드러운 천으로 가볍게 닦아냅니다.

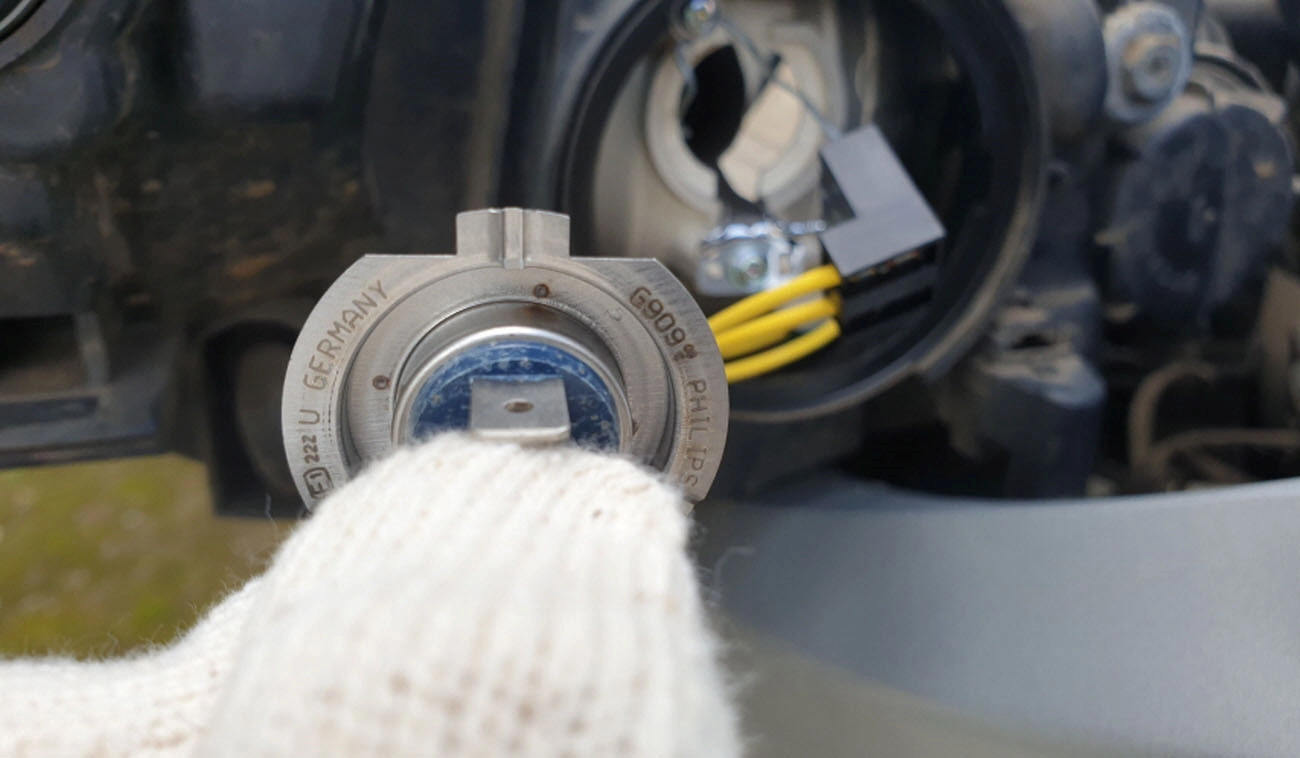

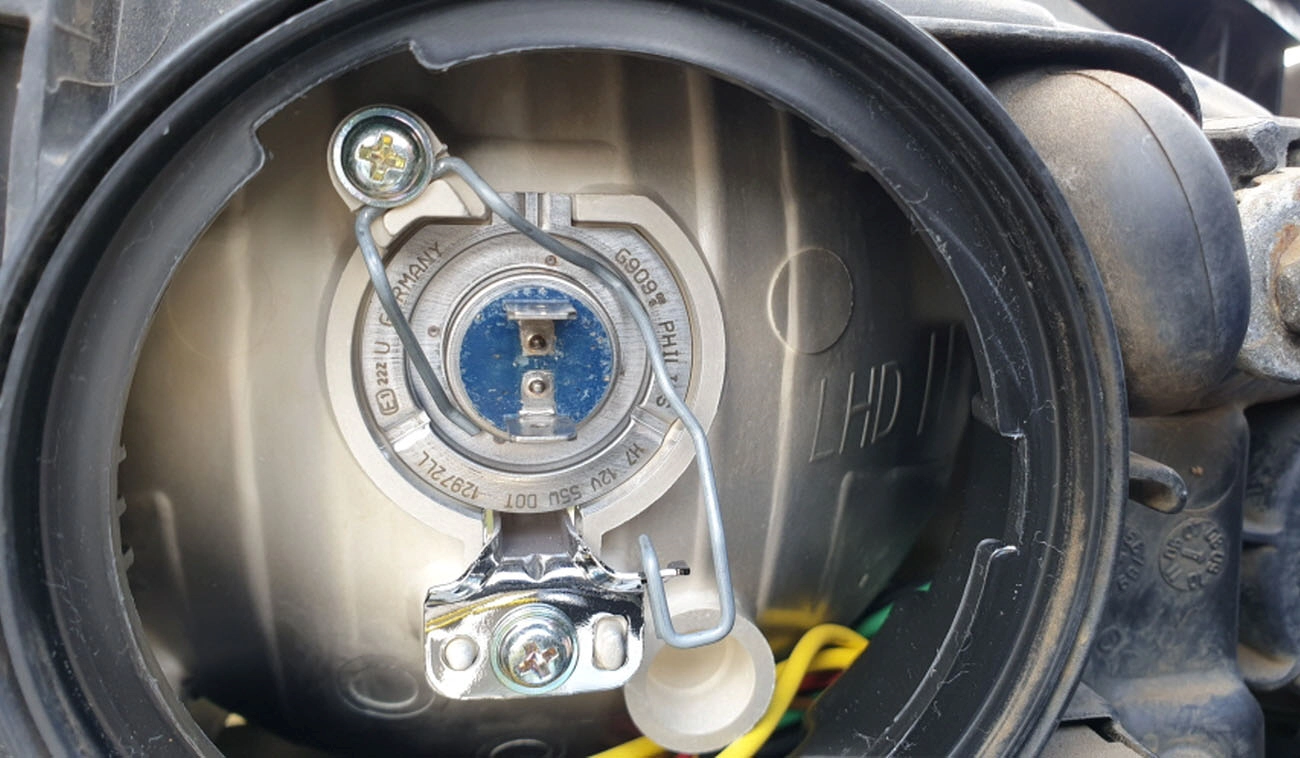

램프를 헤드라이트 본체에 끼울 때는 왼쪽 사진처럼 다른 모양으로 되어 있는 부분이 하늘을 가리키도록 방향을 맞춰서 끼웁니다.

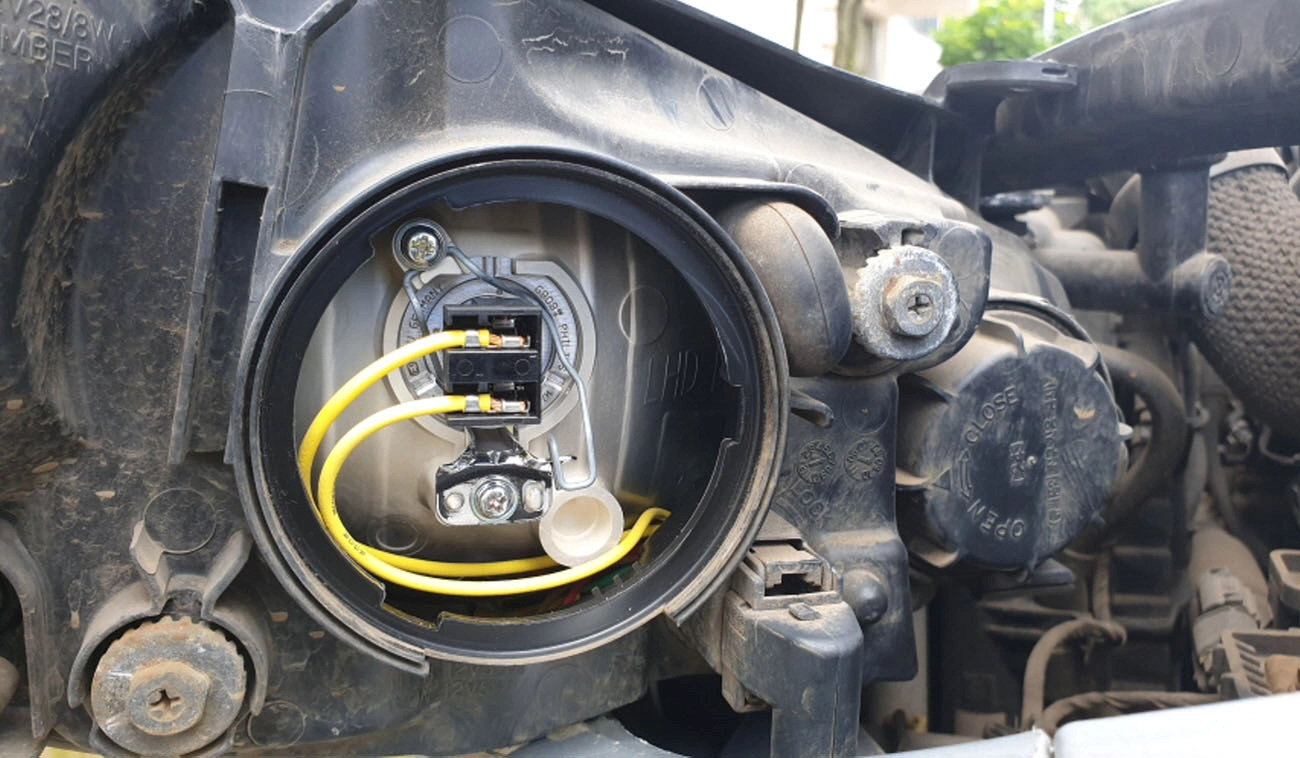

그리고 가운데 사진처럼 앞서 열어 놨던 클립을 다시 끼워 고정하고 오른쪽 사진처럼 잭을 최대한 깊이 끼웁니다.

잭을 끼운 다음 커버를 닫고 시계 방향으로 최대한 돌려서 고정합니다.

램프와 커버 모두 제대로 끼워지면 가벼운 충격에 전혀 움직임이 없습니다.

만약 램프나 커버를 끼운 뒤 흔들거리는 증상이 나타난다면 뺏다가 단단하게 고정되도록 다시 조립합니다.

헤드라이트 본체를 차체에 다시 끼울 때는 휀더 부분을 약간 억지로 밀어 넣은 다음 상향등이 있는 곳을 툭 치듯 짧게 힘줘서 밀어 넣습니다.

마지막으로 앞서 풀었던 헤드라이트 본체 고정 볼트를 끼워서 단단히 고정합니다.

헤드라이트 고정 볼트를 끼우는 곳은 플라스틱으로 되어 있기 때문에 너무 강한 힘으로 조이면 파손될 수 있으니 힘이 강한 전동 드라이버보다는 손으로 조여주는 것이 안전합니다.
