화장실 환풍기 직접 교체방법 댐퍼 추가

오랜 사용으로 더러워지고 흡입력이 약해진 화장실 욕실 천장에 환풍기를 직접 교체 설치하는 방법, 다른 집의 화장실 냄새가 역류하지 않도록 댐퍼 추가 설치

화장실에 설치된 환풍기는 천장에 달려있는 것도 있고 벽면에 설치되어 있는 것도 있습니다.

습도가 높은 화장실 특성상 환풍기 같은 전기 장치를 만지는 것이 위험하게 느껴질 수 있지만 몇 가지만 조심한다면 특별한 기술이나 전용 장비, 공구 없이 직접 교체하시는 분들도 계십니다.

화장실 환풍기 떼는 법

먼저 환풍기가 설치되어 있는 상태를 보고 직접 작업이 가능한지 여부를 확인해야 합니다.

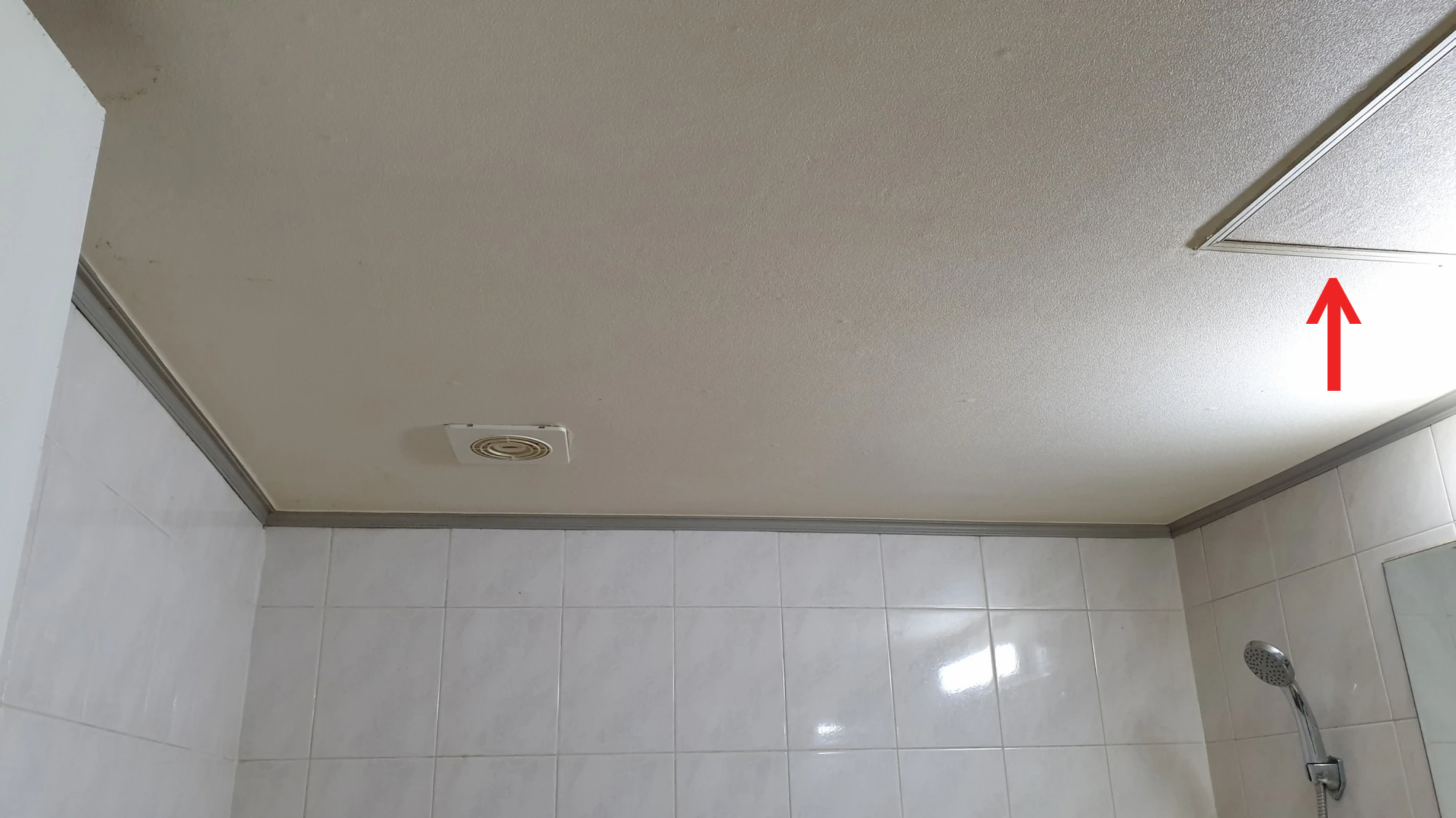

대부분의 화장실 천장에는 위쪽 공간을 볼 수 있는 구멍이 있는 데 저희 화장실은 왼쪽 사진 화살표가 가리키는 덮게를 위로 들어 올려 천장 위쪽을 볼 수 있으며 천장 가운데 넓게 덮게가 있는 경우도 있습니다.

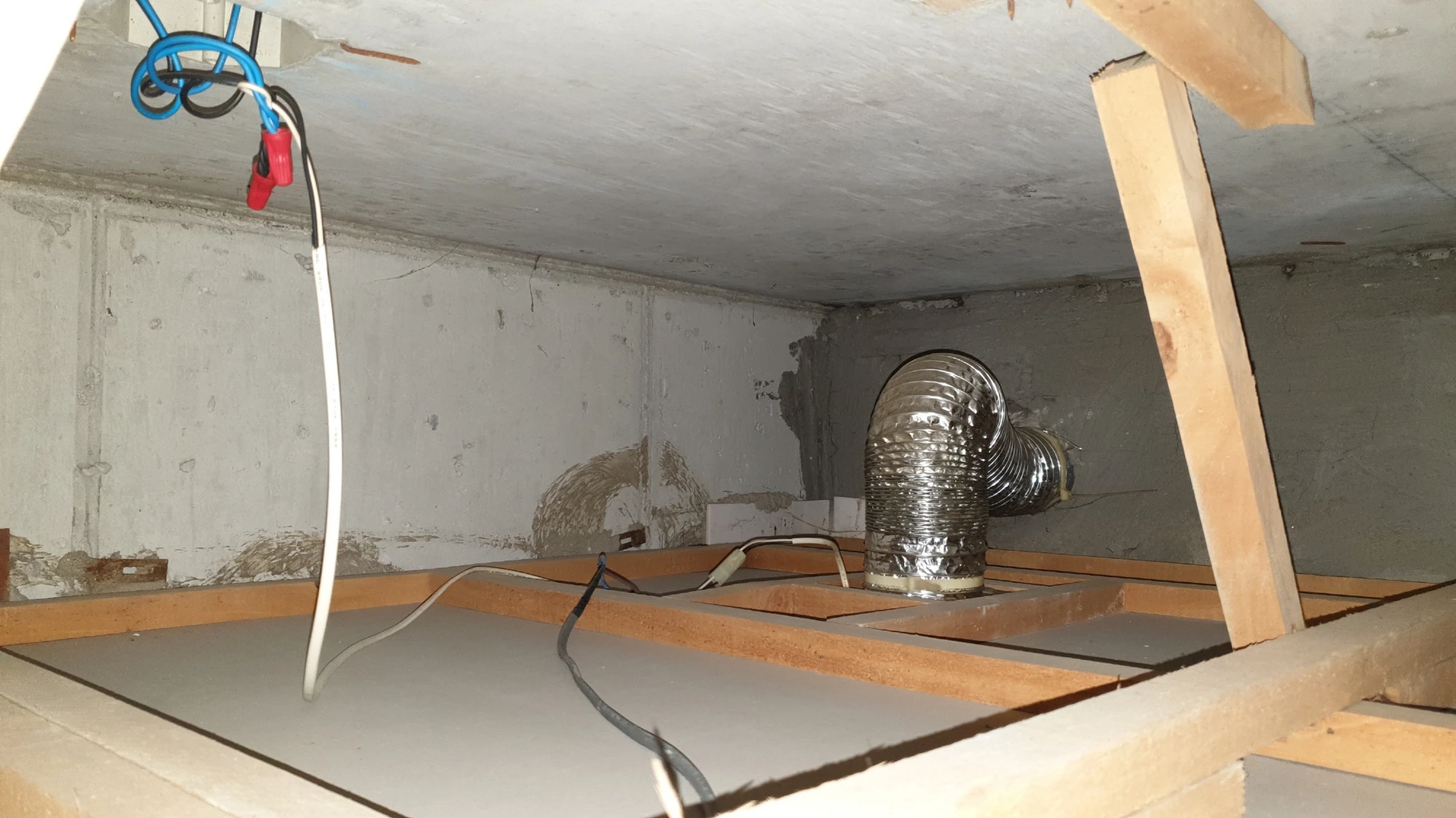

오른쪽 사진은 화장실 천장 위 환풍기가 설치되어 있는 모습입니다.

확인해야 하는 것은 환풍기 배관이 설치된 모양과 아래로 내릴 수 있는 정도로 여유가 있는지를 확인합니다.

그리고 환풍기에 연결된 전원 방식을 확인해야 합니다.

저희 화장실의 경우 배관 길이에는 충분한 여유가 있었고 전원은 잭으로 연결하는 방식이기 때문에 잭을 분리해서 작업을 해야 합니다.

환풍기에 연결되는 전원은 콘센트 방식도 있고 전선끼리 직접 연결된 방식도 있는데 새로 설치할 환풍기와 기존 환풍기가 모두 콘센트 방식이라면 누전 차단기를 내릴 필요가 없지만 그 외에 방식으로 설치되어 있다면 전선 작업을 할 때 누전차단기를 내리고 작업해야 합니다.

만약 환풍기에 연결된 배관에 여유가 없거나 전선 배선 상태가 어떤 방식으로 되어 있는 것인지 이해하 안 된다면 섣불리 작업하지 말고 전문가의 도움을 받는 것이 안전합니다.

환풍기는 제품에 따라서 모양은 조금씩 다르지만 대체로 네 개의 고정 볼트로 고정되어 있습니다.

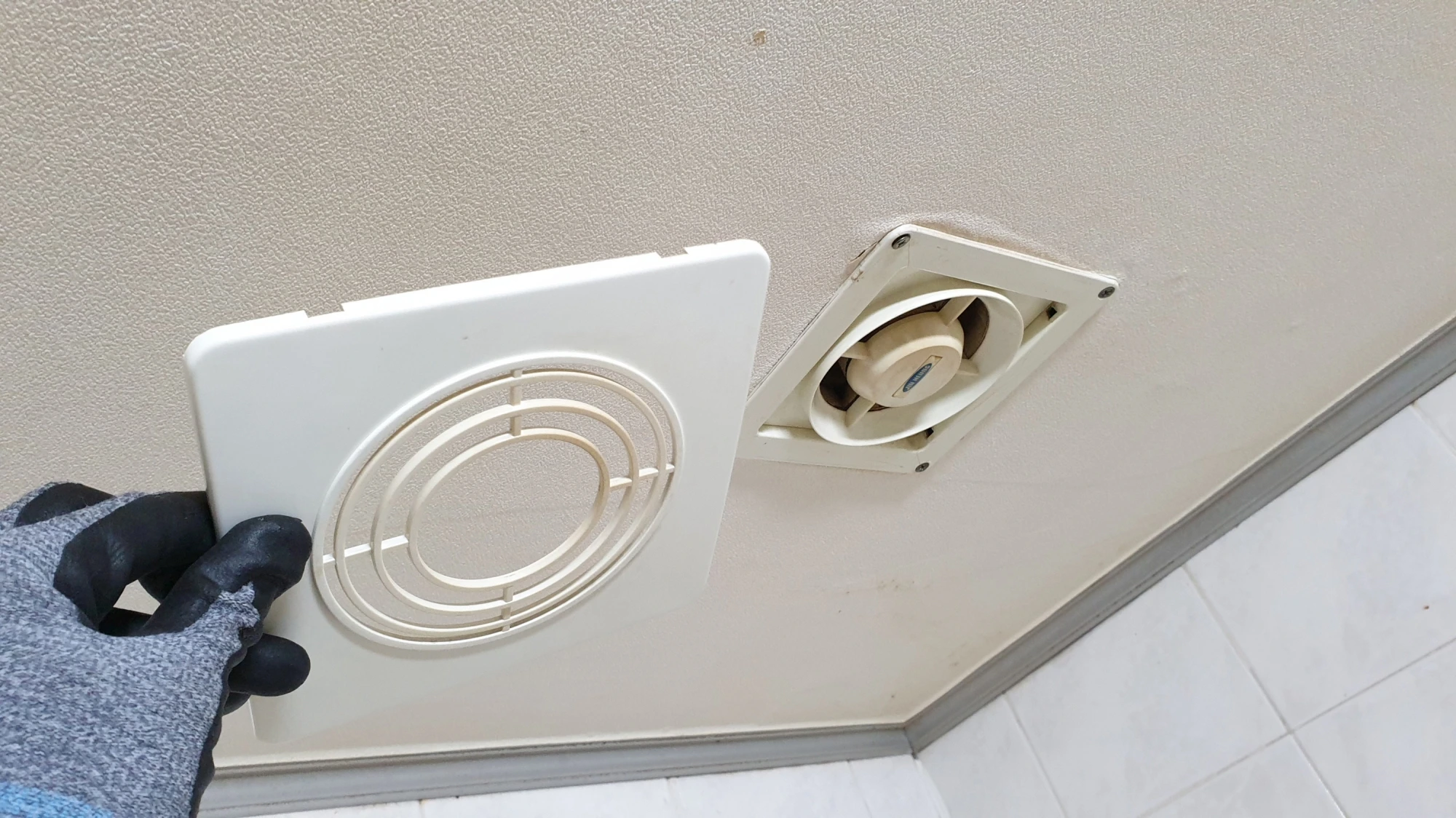

저희 환풍기는 왼쪽 사진처럼 커버를 열면 안쪽으로 고정 볼트 네 개가 보입니다.

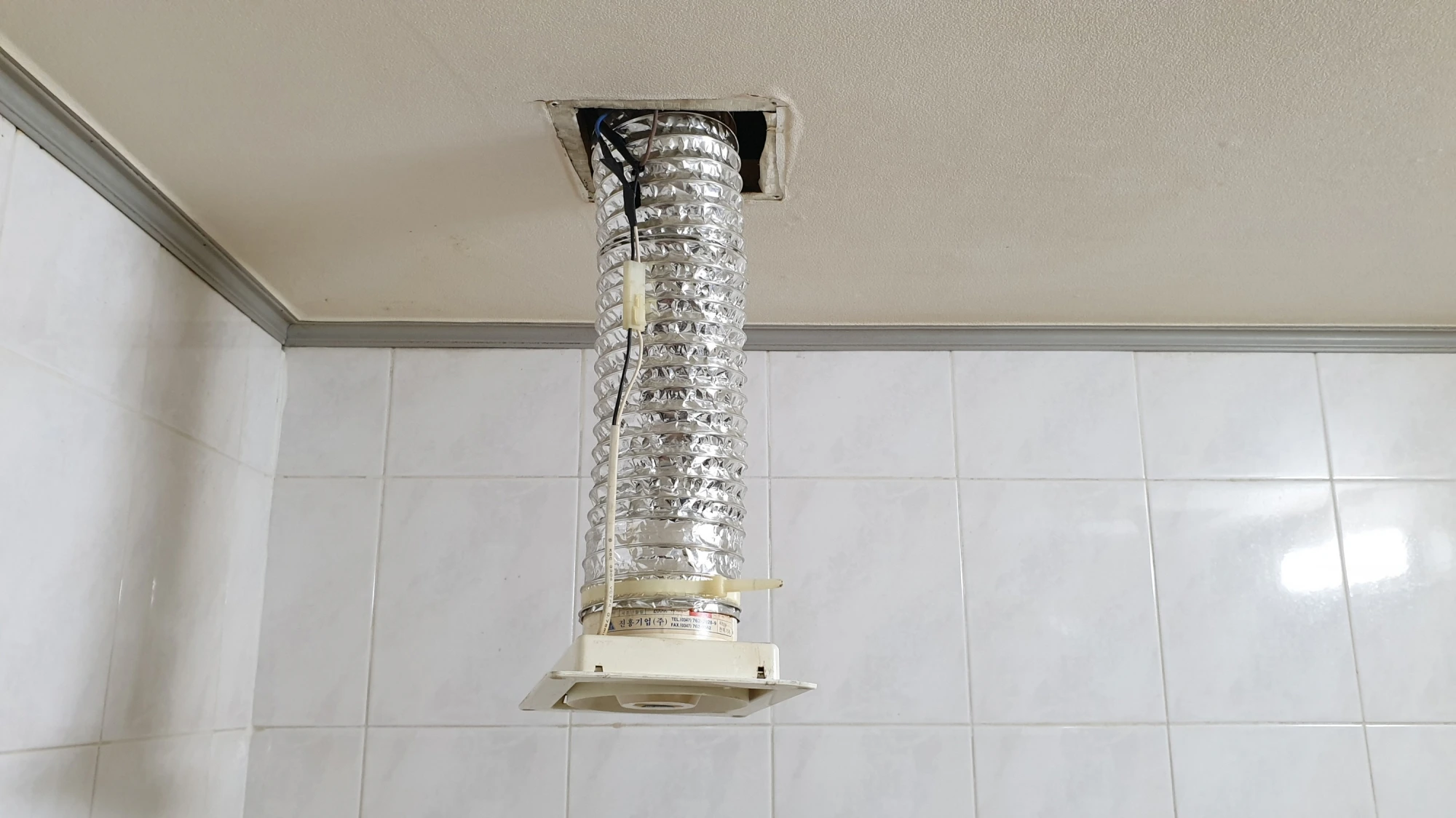

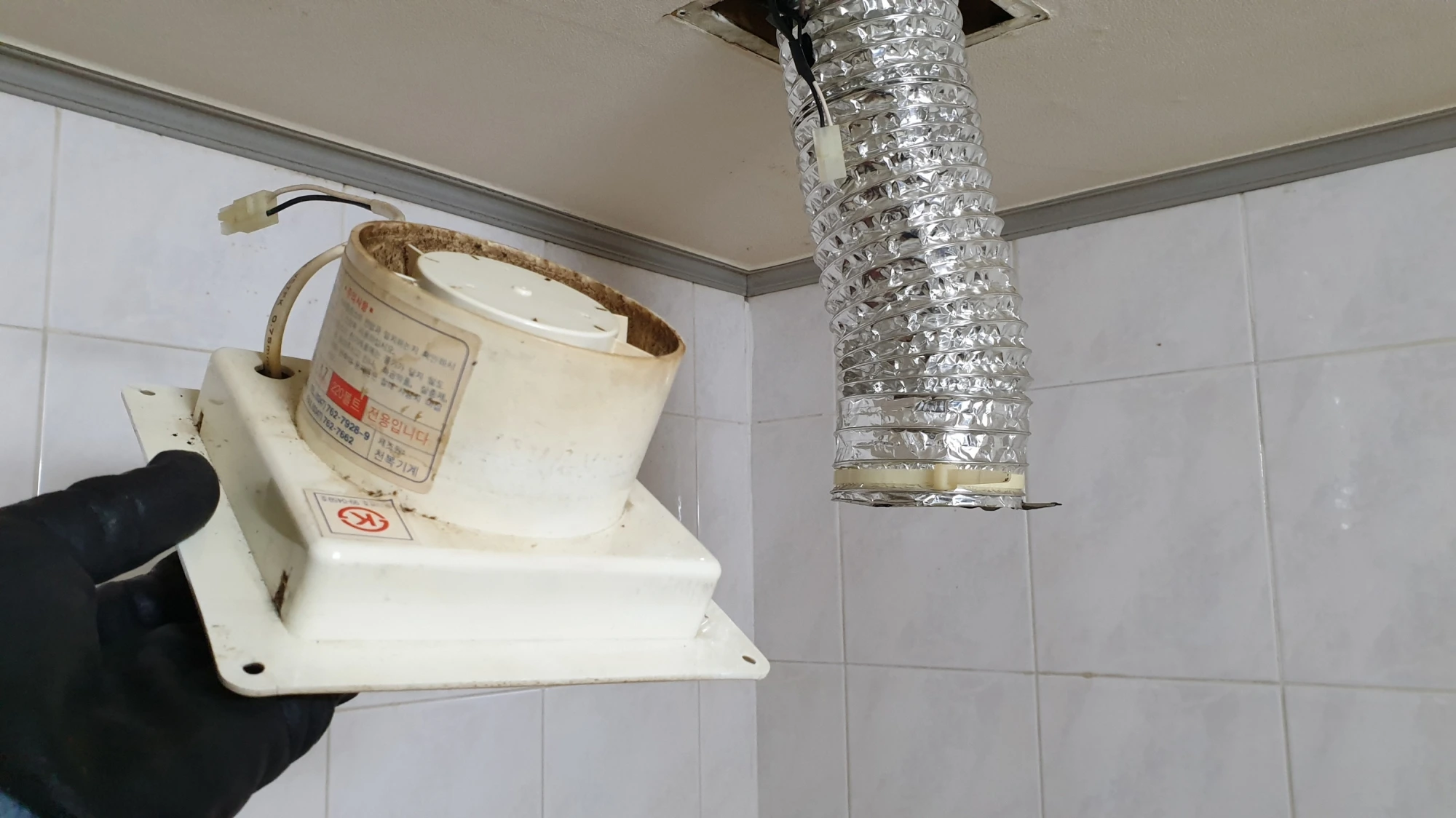

고정 볼트를 모두 풀면 오른쪽 사진처럼 배관이 연결된 상태에서 환풍기가 아래로 빠집니다.

환풍기에 연결된 배관은 얇고 약한 소재로 되어 있는 것이 대부분이기 때문에 환풍기를 아래로 내릴 때 뾰족한 부분이나 날카로운 모서리 부분에 배관이 걸려서 구멍이 나거나 찢어지지 않도록 주의해서 천천히 아래로 내립니다.

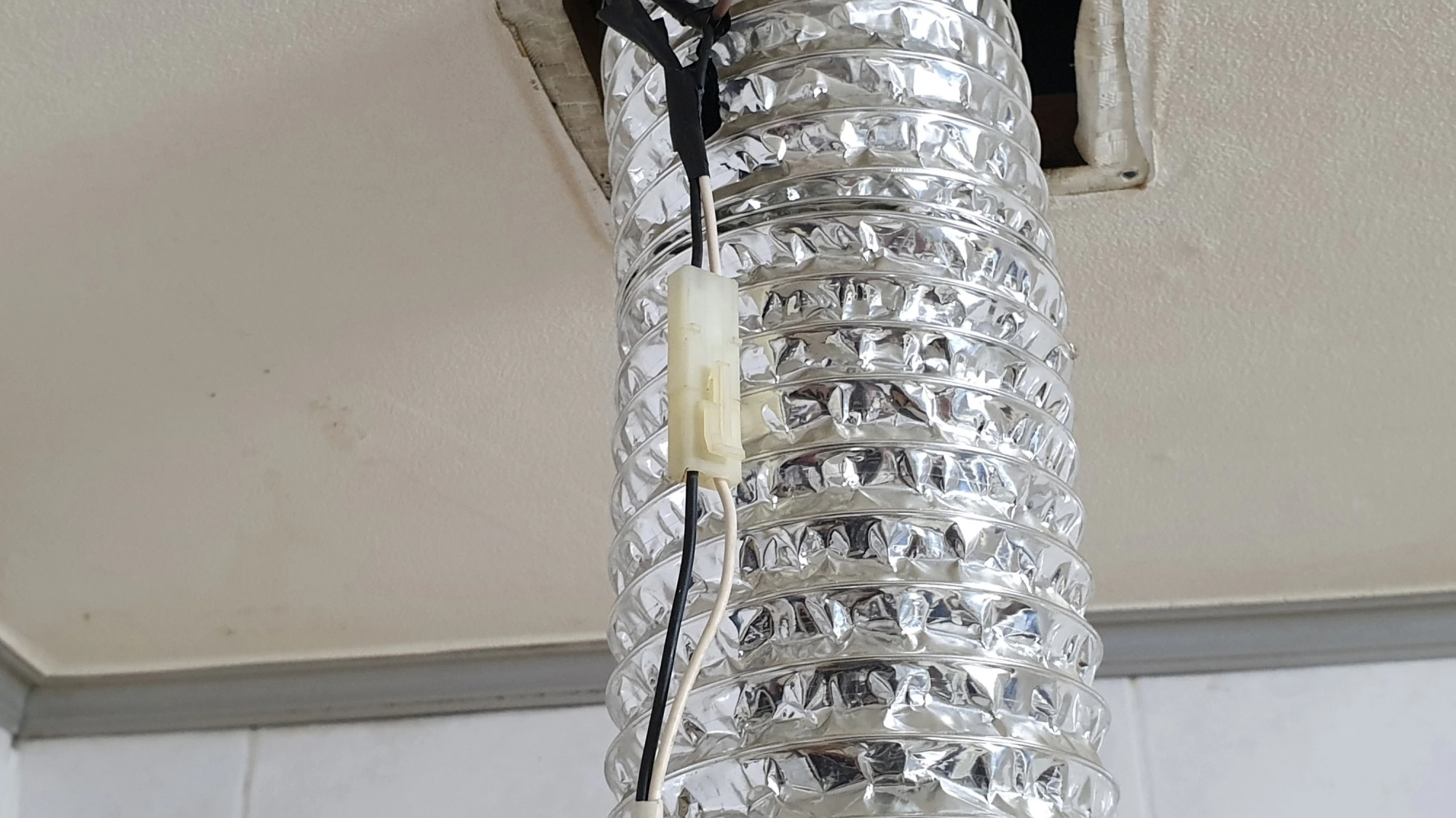

왼쪽 사진처럼 저희 환풍기는 잭으로 전선이 연결되어 있어서 잭을 분리하고 오른쪽 사진처럼 환풍기와 배관을 분리했습니다.

환풍기에 연결된 배관은 케이블타이나 은박 테이프, 철밴드 같은 걸로 고정되어 있고 고정 장치를 제거한 후에 분리하면 됩니다.

저희 환풍기는 케이블 타이로 고정되어 있었지만 케이블 타이가 헐거워서 케이블 타이를 제거하지 않아도 환풍기가 빠졌습니다.

화장실 환풍기 설치

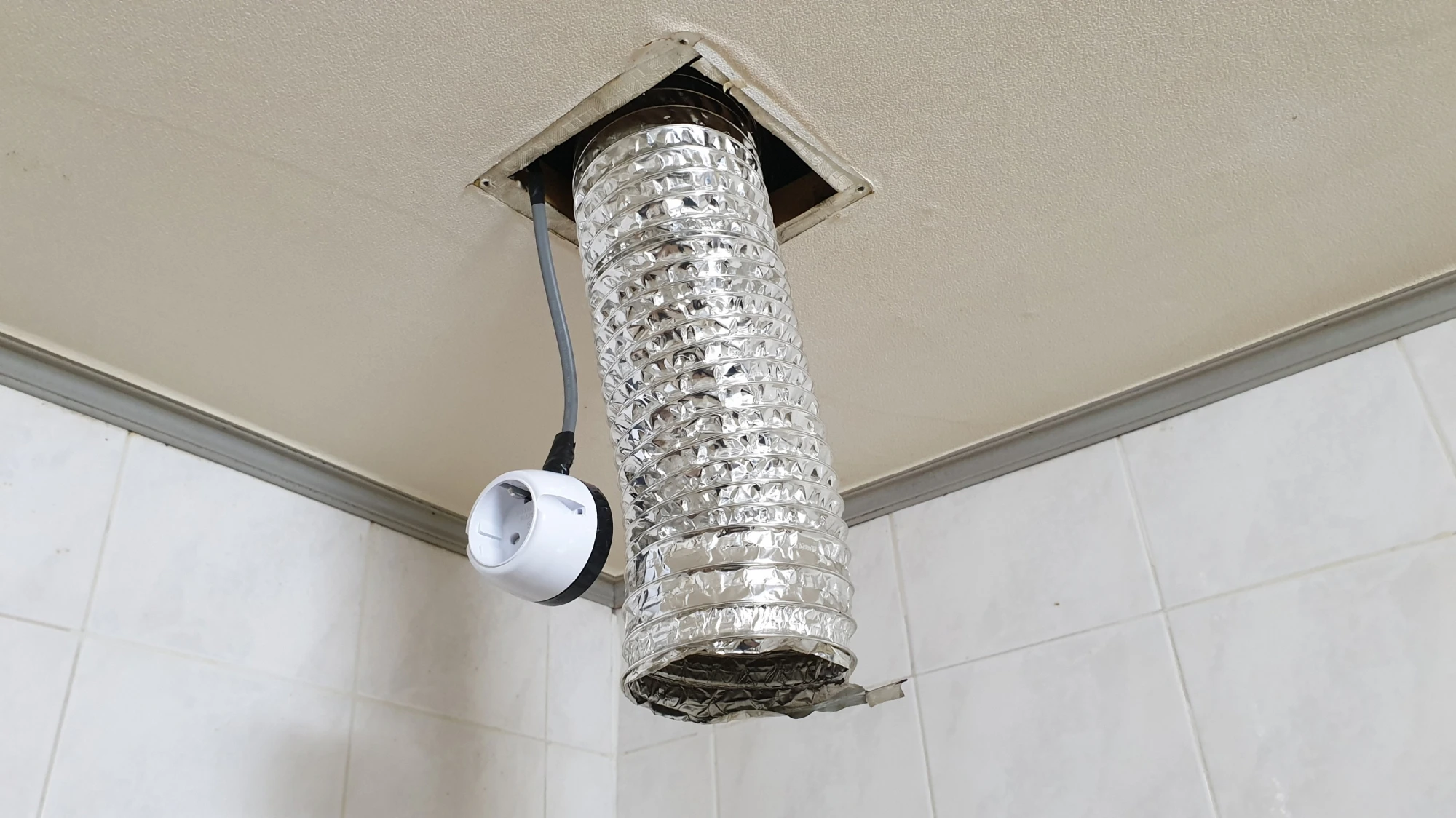

새로 설치할 환풍기가 플러그 방식이기 때문에 위에 사진처럼 전선 끝에 잭을 잘라내고 콘센트를  설치했습니다.

그런데 천장에 뚫려있는 구멍 크기가 빠듯해서 배관이 내려와 있는 상태에서는 콘센트를 천장 위로 넣을 수 없는 상태였기 때문에 환풍기에 배관을 연결하기 전에 먼저 환풍기 플러그를 콘센트에 끼우고 배관을 천장 위로 올려놓은 상태에서 콘센트를 천장 위로 올려놓고 다시 배관을 아래로 내려 환풍기에 연결했습니다.

콘센트 설치가 불편하다면 잭과 콘센트를 모두 잘라내고 전선끼리 직접 연결하는 방식으로 설치해도 되지만 그렇게 작업할 때는 반드시 누전차단기를 내리고 작업해야 합니다.

간혹 스위치만 내리고 작업해도 된다는 분들도 계시지만 전기 배선 구조를 정확하게 알지 못하는 상태라면 누전차단기를 내리고 작업하는 것이 감전 사고를 예방할 수 있습니다.

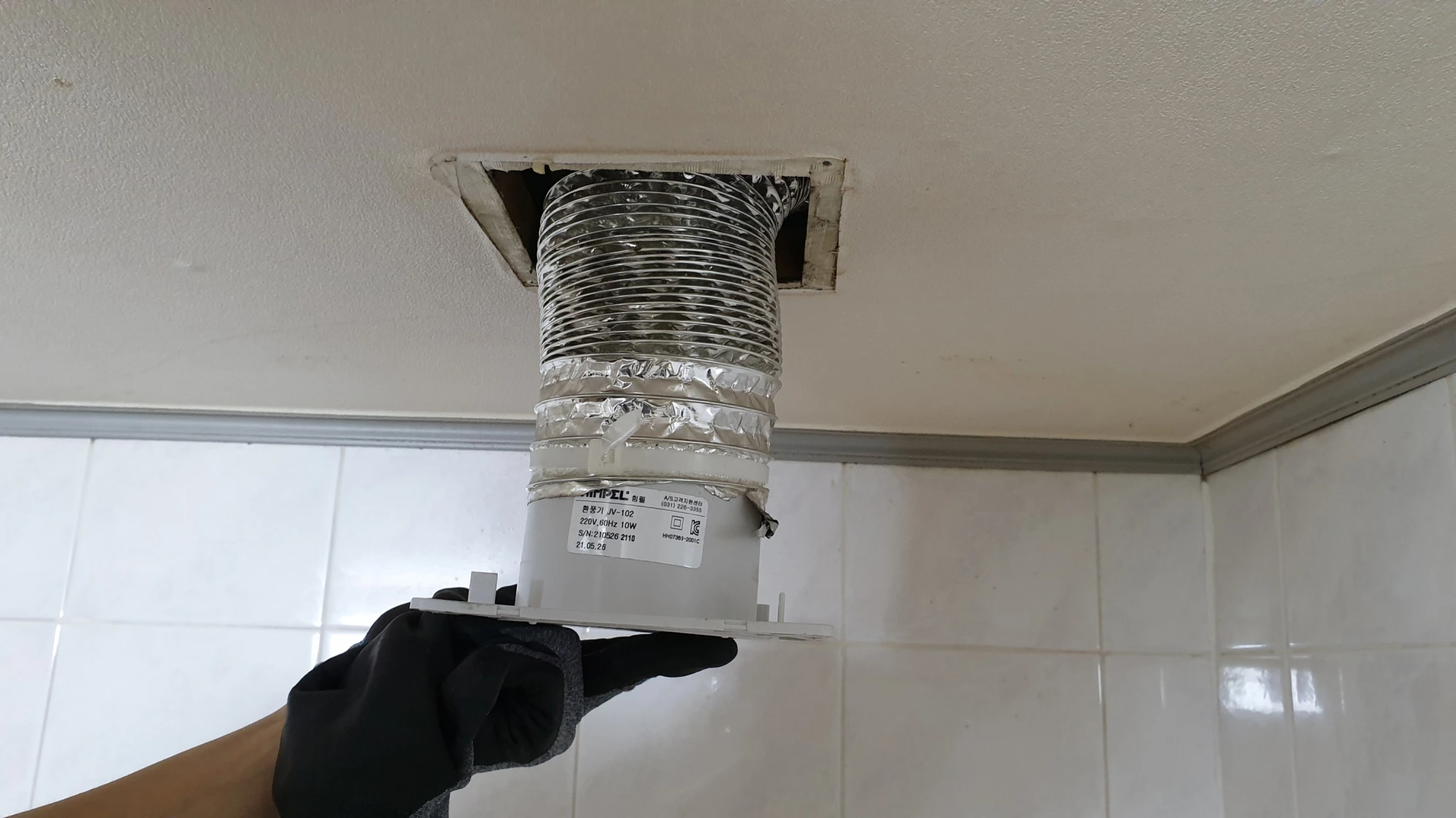

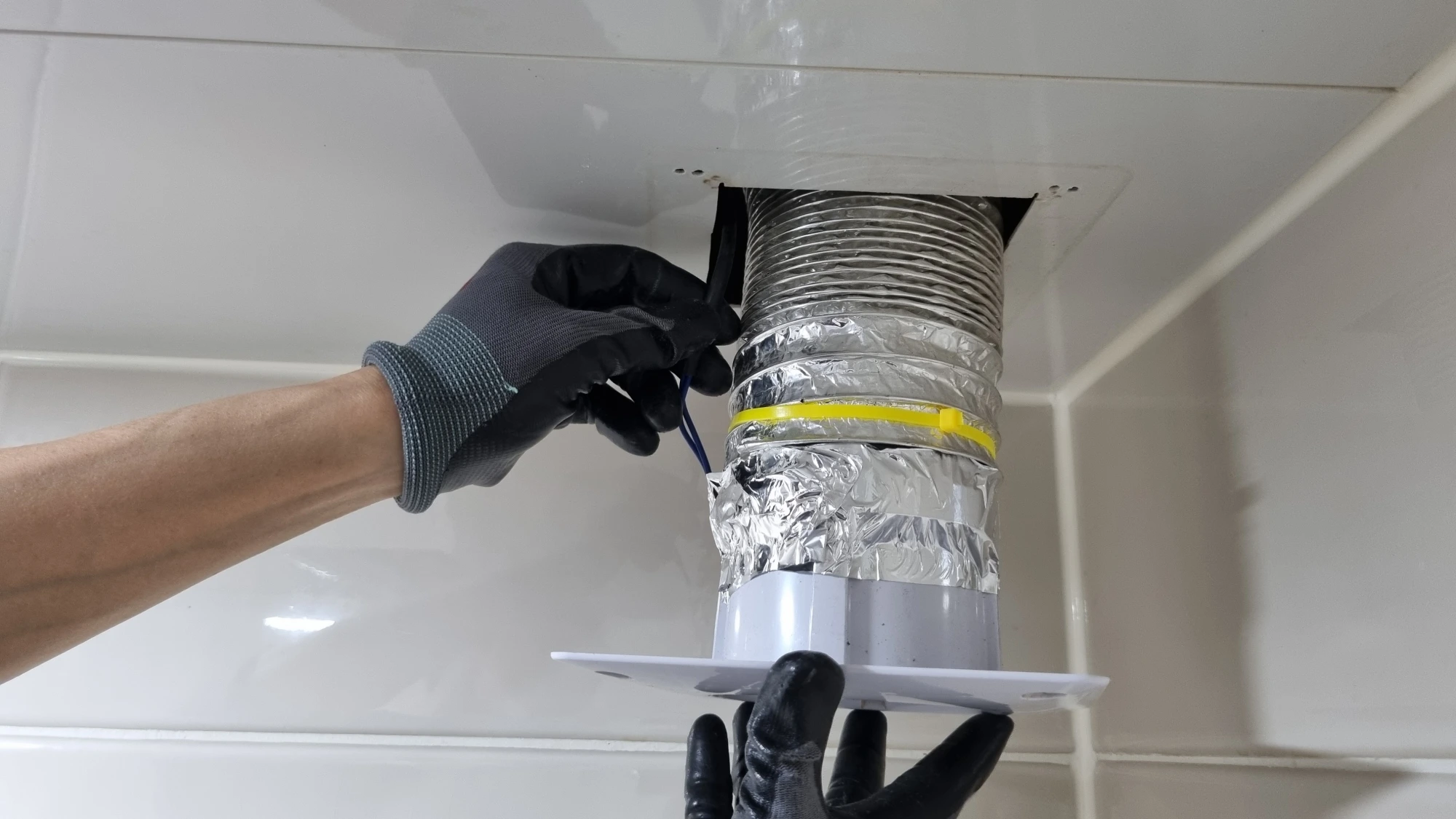

왼쪽 사진처럼 환풍기와 배관을 연결한 후에는 케이블타이 또는 은박테이프를 이용해 배관을 고정합니다.

대부분의 환풍기 구성품에는 케이블 타이나 은박테이프 등 배관을 연결할 때 사용할 수 있는 것이 포함되어 있습니다.

만약 구성품에 그런 것들이 포함되어 있지 않다면 추가로 주문하거나 따로 준비해야 합니다.

케이블타이를 사용할 경우 길이가 긴 것이 필요한데 만약 길이가 충분한 케이블타이가 없다면 짧은 케이블타이 2~3개를  연결해서 사용할 수도 있습니다.

환풍기에 배관을 연결한 후에는 배관을 잘 정리해서 천장 위로 밀어 넣고 오른쪽 사진처럼 환풍기를 천장에 밀착시켜 볼트로 고정하면 됩니다.

만약 환풍기에 역류방지 댐퍼를 연결하려면 배관을 연결하기 전에 댐퍼를 먼저 환풍기에 고정해야 합니다.

환풍기 역류 방지 댐퍼 설치

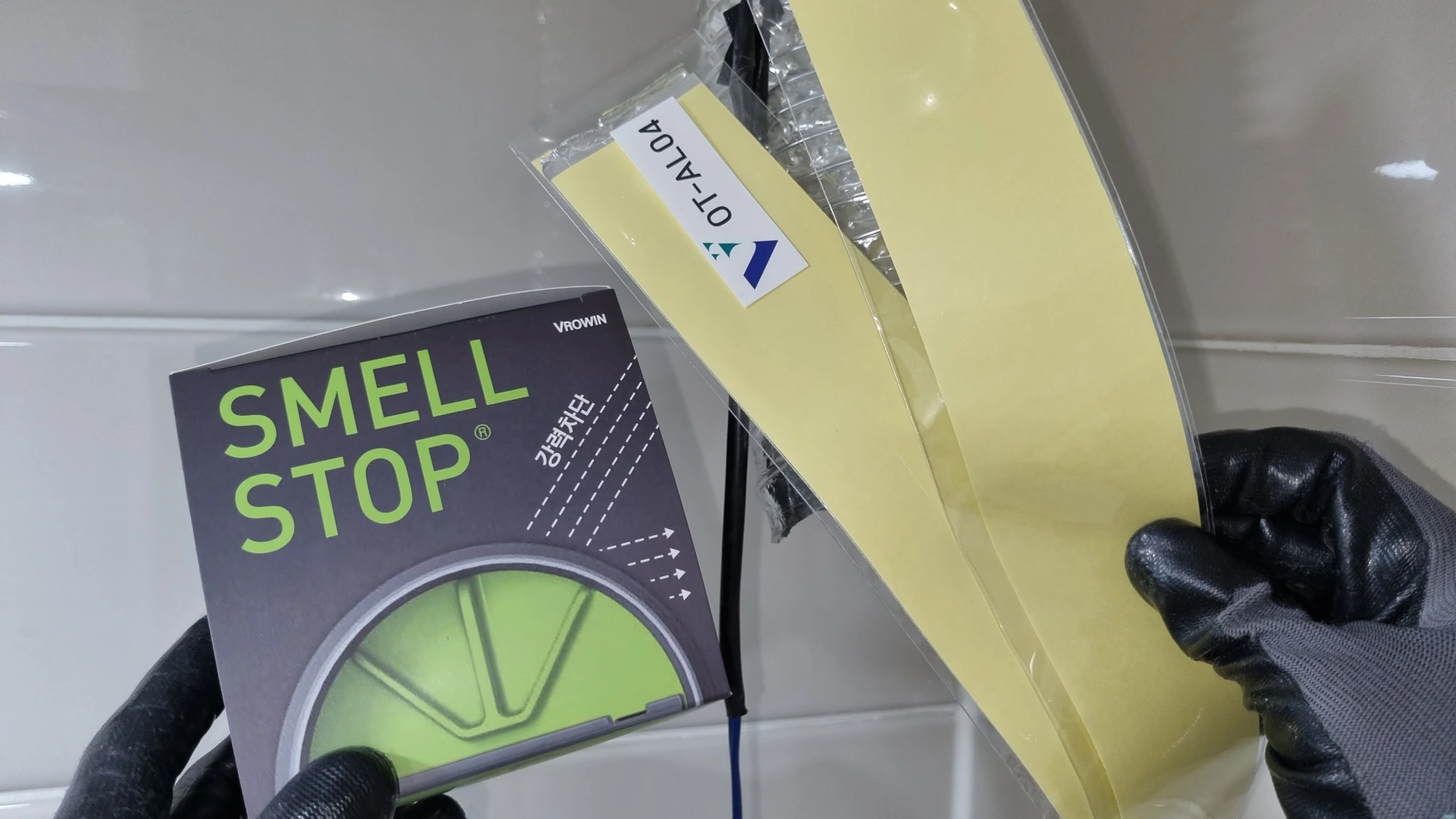

위에 사진은 제가 설치할 환풍기 역류 방지 댐퍼입니다.

해당 댐퍼는 수동 방식으로 되어 있고 댐버를 연결할 때 사용하기 위해 은박테이프를 추가로 주문했습니다.

환풍기 댐퍼를 선택할 때는 배관 크기가 동일한 것을 선택하고 만약 배관 크기가 다르다면 배관 연결 젠더를 따로 주문해야 합니다.

일부 전동 방식의 댐퍼는 크기가 상대적으로 큰 것도 있는데 천장에 구멍이 댐퍼가 통과할 수 있을 정도 크기가 되는지 확인하고 선택해야 합니다.

왼쪽 사진처럼 환풍기 위에 댐퍼를 방향에 맞춰 올리고 은박테이프를 이용해 고정했습니다.

댐퍼와 환풍기 사이에 구멍이 생기지 않도록 은박테이프를 꼼꼼하게 붙였습니다.

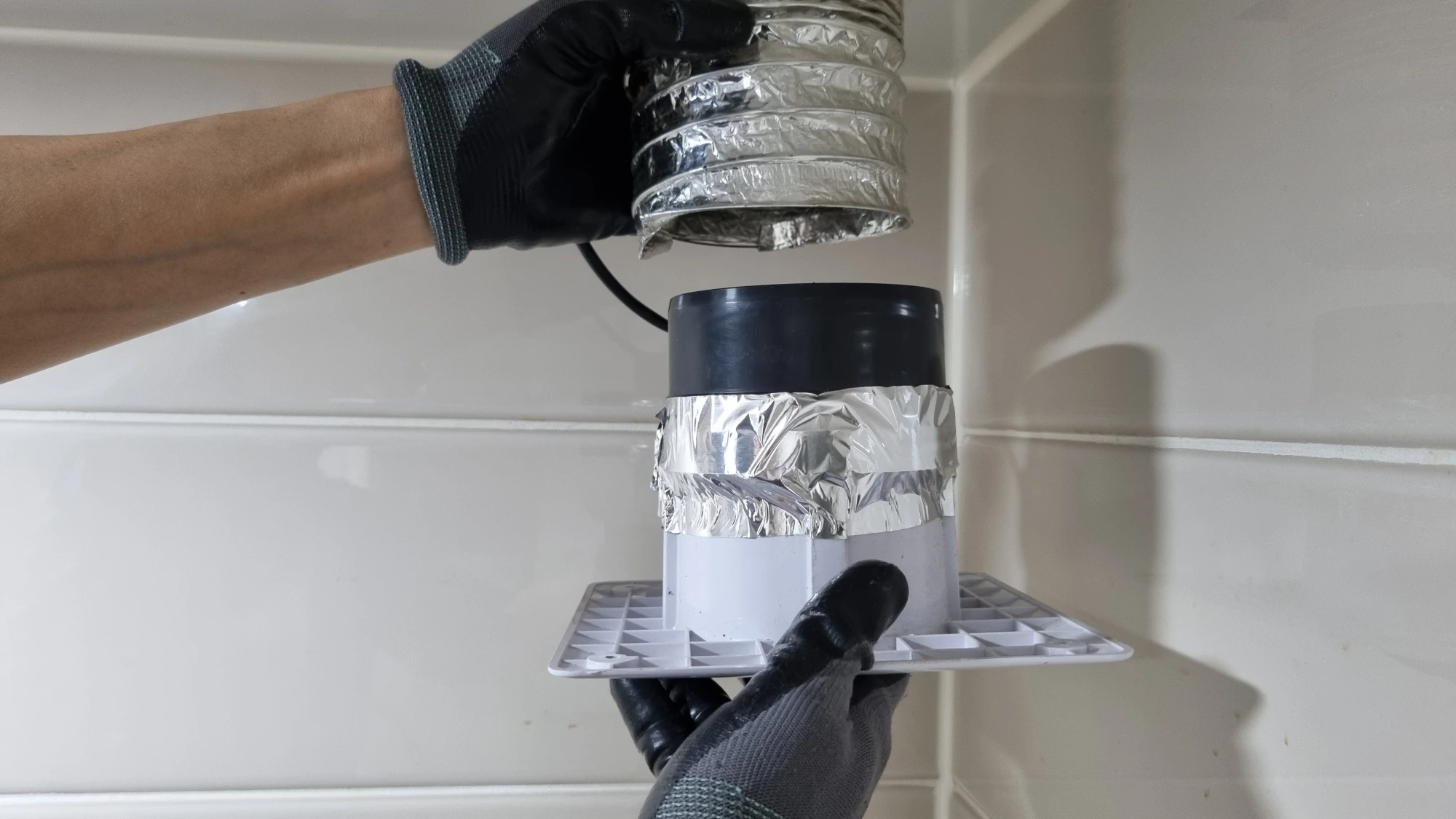

그리고 오른쪽 사진처럼 댐퍼 위에 환기 배관을 연결하고 케이블 타이를 이용해 고정했습니다.

케이블타이 대신 은박테이프를 사용해도 상관없습니다.

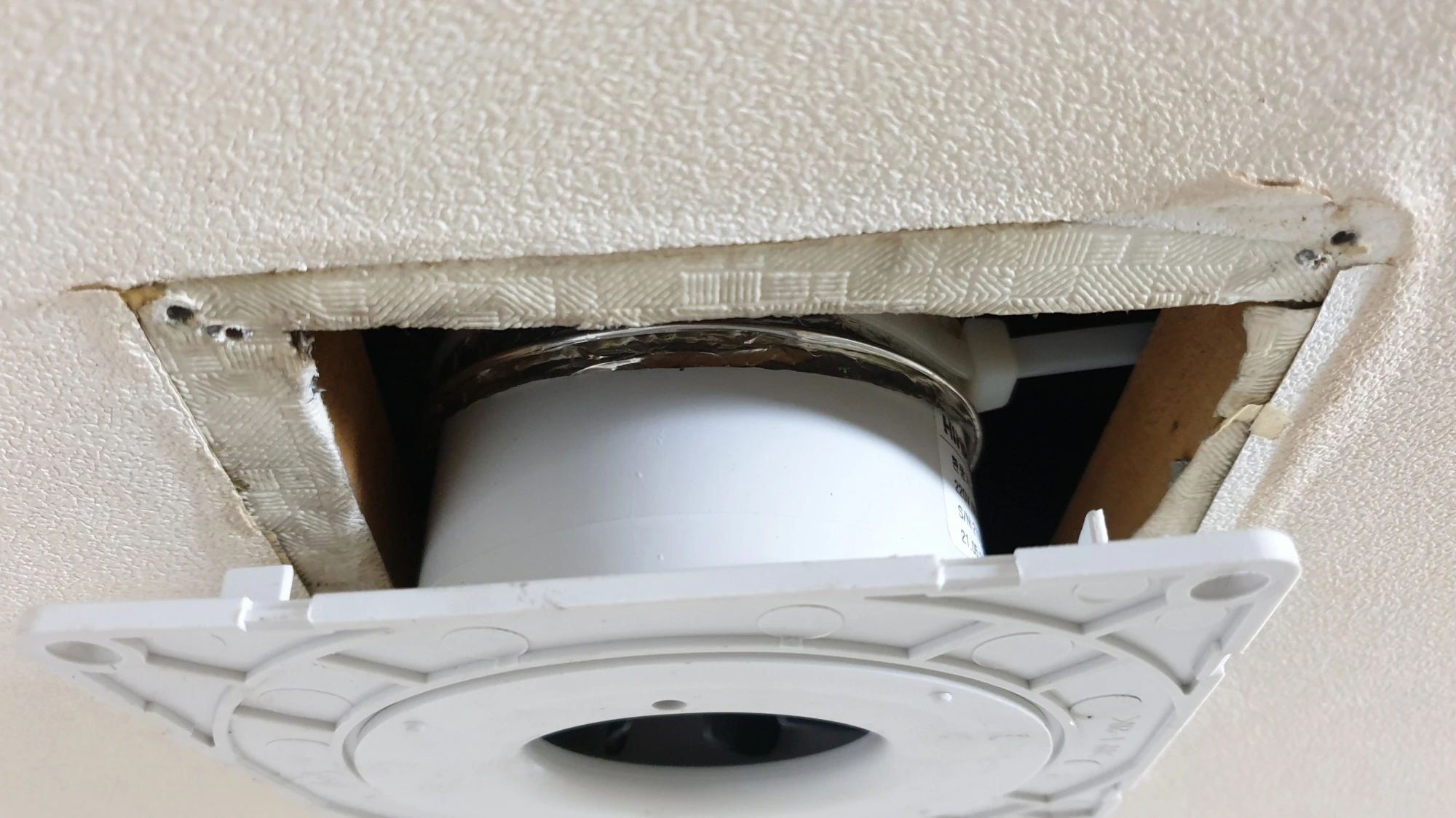

왼쪽 사진처럼 배관을 정리해서 천장 위로 밀어 넣고 고정 볼트를 이용해 단단히 고정합니다.

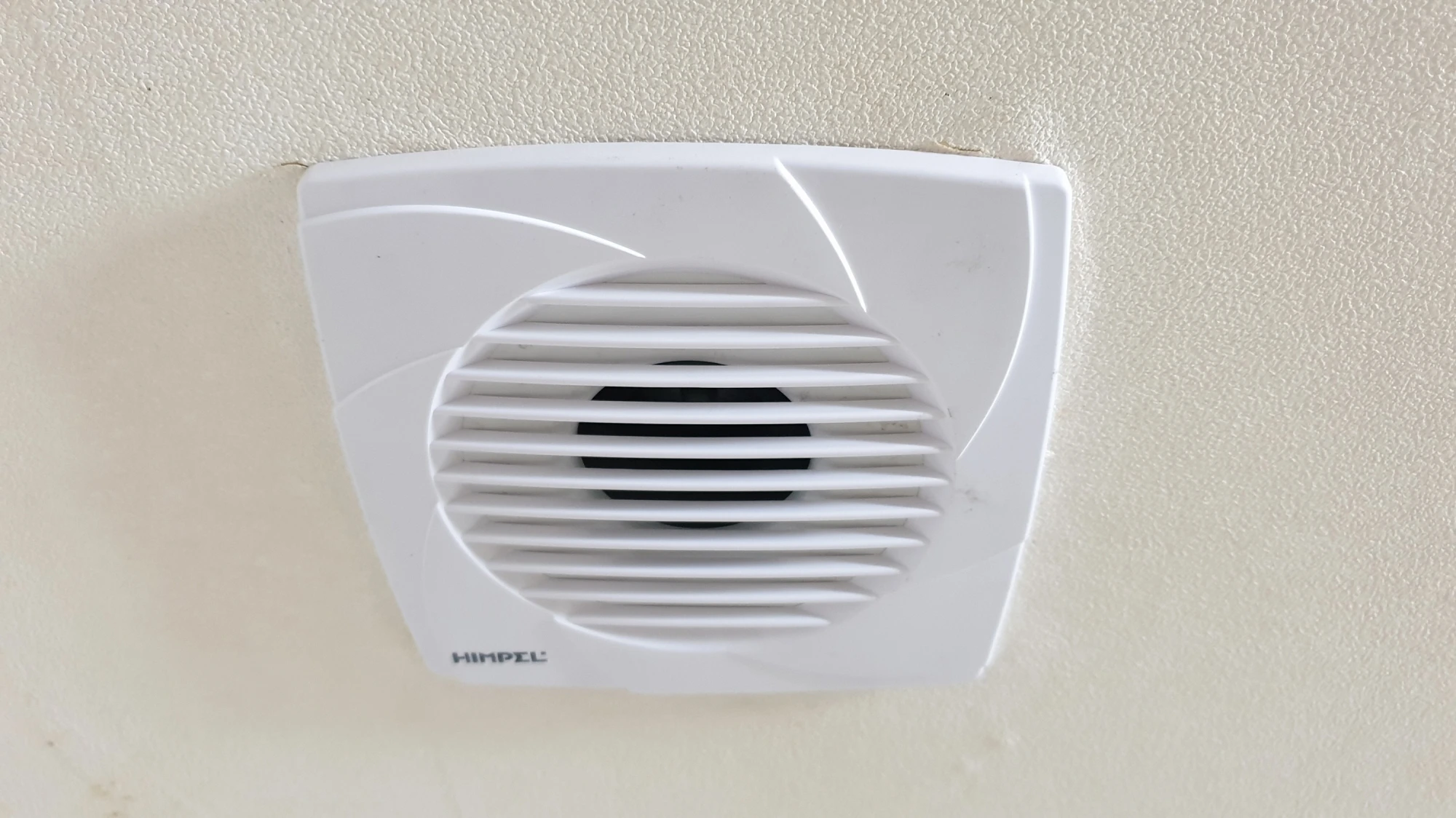

마지막으로 오른쪽 사진처럼 커버를 닫으면 화장실 환풍기 설치 및 댐퍼 연결 작업이 완료됩니다.
